Изготовление самодельной дровяной печи длительного горения

Преимущества печей-каминов длительного горения

Основным признаком современной печи-камина служит отрегулированный процесс горения твердого топлива, происходящий в основной камере при некотором недостатке кислорода. Дрова при таком режиме не вспыхивают ярким пламенем, а долго тлеют. При этом поддерживается температура, достаточная для пиролиза – разложения высокомолекулярных соединений до простейших газов, включая СО. Они полностью догорают на выходе из топки, куда поступает в необходимых количествах дополнительный воздух. В результате выделяется максимальное количество тепла и не возникают вредные выбросы.

Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.

В принципе, любую печь путем манипуляций с задвижками можно перевести в режим длительного горения. Другое дело, что не все они предназначены для такого режима. Обычные печи с перекрытыми задвижками могут быть даже опасны — в режиме тления могут стать источником дыма или угарного газа. Так что лучше искать печь камин для дачи в характеристиках которой указана строчка «длительное горение» и стоит максимальное время горения одной закладки. Это может быть 6-18 часов.

Как определить поддерживает ли печь длительное горение или нет

Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.

Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.

С дожигом газов

Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.

Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.

Отличие классического открытого камина от печи-камина

Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.

Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

  1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

    Верхнюю часть баллона удобно использовать в качестве крышки печи

  2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
  3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
  4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
  5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
  6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

    Вместо швеллеров на поршне можно использовать уголки

  7. Приварить рукоятки и подставки.
  8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

  1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
  2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
  3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
  4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
  5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
  6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
  7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

  1. Первый и второй ряд необходимо выложить сплошными слоями.
  2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
  3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
  4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
  5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
  6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
  7. На двенадцатом ряду формируется место для варочной панели.
  8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Делаем печь для гаража или дачи

Практичная печь длительного горения на опилках для гаража или дачи.

Самодельное нагревательное оборудование идеально подойдет для нежилых зданий или домов, которые посещаются людьми от случая к случаю. В данной ситуации речь идет о немалой выгоде. Во-первых, не нужно тратиться на дорогостоящие материалы и изготовить прибор из подручных материалов

Во-вторых, не нужно уделять большое внимание дизайну изделия, а сконцентрироваться на его производительности. В основе любой работы лежит чертеж и схема печи длительного горения от профессионалов

Необходимые материалы:

  • металлическая бочка (до 200 литров) или металлическая труба (диаметр до 600 мм);
  • лист стали;
  • швеллера;
  • труба, диаметром до 200 мм и длиной до 2,5 м;
  • труба, диаметром до 100 мм;
  • сварка;
  • автоген;
  • ножовка по металлу;
  • строительный уровень.

Бочка или труба – это корпус нагревательного элемента. В случае с трубой, к ее нижней части приваривается дно. Оно вырезается из листа металла. Вторым этапом будет организация дымооборота. От также делается из листа металла. Его диаметр должен быть несколько меньше, чем диаметр выбранной бочки или трубы. К полученному металлическому «блину» приваривается швеллер. Он увеличит массу дымооборота, в результате чего он будет опускаться вниз по мере прогорания энергоносителя. К металлическому диску приваривается труба. Ее длина должна быть больше, чем высота корпуса печи.

Самодельная печь из бочки, так называемая “Бубафоня”.

Далее, вверху и внизу боковой части бочки вырезаются отверстия, диаметр которых приравнивается диаметру трубы-дымохода. Трубы и корпус соединяются. Трубы должны быть достаточной длины. Это позволит вывести их наружу здания для забора первичного и вторичного воздуха. На дымоходах устанавливаются заслонки. Крышкой печи служил круглый лист металла.

Подобные конструкции печей длительного горения не отличаются эстетичностью. Однако здесь есть существенные преимущества. Это низкая себестоимость, простота в управлении работой. В случае поломки можно организовать новый нагревательный элемент из подручных средств, не тратя деньги на ремонт старого.

Недостатки печей длительного горения:

  • низкий КПД (до 70%);
  • необходимость в постоянном контроле;
  • недолговечность.

Следовательно, вышеописанный нагревательный элемент не может использоваться для жилых помещений. Для обогрева частного дома специалистами приводится схема печи длительного горения по типу буржуйки с водяным контуром.

Особенности самодельных печей длительного горения на дровах

Владельцам частных домов при решении вопроса, связанного с отоплением, приходится решать, какому отопительному оборудованию отдать предпочтение.

Существуют приборы, характеризующиеся периодическим функционированием. Они обеспечивают быстрый прогрев внутреннего пространства. После этого агрегат отключается, и температура в помещении столь же быстро понижается. Для поддержания процесса горения владельцам печи приходится часто подбрасывать новую порцию дров в отопительный агрегат.

Вторая разновидность печи характеризуется длительным горением. К ней относятся не только печи на дровах, но и газогенераторные агрегаты. При установке таких конструкций владельцу нужно будет подбрасывать дрова несколько раз в сутки, поскольку продолжительность горения достигает 6-10 часов. Однако встречаются такие модели печей, в которых процесс горения и тления с выделением тепла может продолжаться до 20 часов.

Самодельная печь длительного горения считается наиболее предпочтительным вариантом, так как ее можно адаптировать под конкретное пространство еще на этапе сборки.

Конструкция печей, предполагающих длительное горение, и их работа сопровождаются отличительными особенностями:

  • для их изготовления отдают предпочтение стали или чугуну;
  • конструкция предполагает сооружение топки из двух отдельных частей (обеспечивается достаточная вместительность топки, благодаря которой в нее можно загружать большое количество дров);
  • некоторые модели оснащают воздушной конвекционной системой;
  • одной закладки дров хватает для работы печи на протяжении достаточного количества времени;
  • такие конструкции агрегатов используют разные виды топлива (дрова и древесные пеллеты);
  • при желании конструкцию можно усовершенствовать, оснастив ее механизмом, позволяющим в автоматическом режиме обеспечивать подачу топлива в топку;
  • такие агрегаты характеризуются высоким КПД;
  • при внедрении таких конструкций печей исключается необходимость в сооружении специального фундамента под них;
  • такие агрегаты характеризуются небольшим весом и приемлемыми габаритами;
  • топливо полностью сгорает, остается лишь незначительное количество золы;
  • современные печи имеют достаточно привлекательный внешний вид, благодаря которому их можно размещать в любой комнате, они органично вписываются в любой интерьер;
  • такое оборудование устроено так, что внутри здания исключается запах гари и присутствие дыма;
  • печь оснащена заслонками и герметичными дверьми, исключая проникновение топливного газа в комнаты.

Владельцы частных домов смогут самостоятельно собрать такие конструкции при наличии соответствующих чертежей и рекомендаций.

Модели, выполненные из чугуна, способны прослужить на протяжении более пятидесяти лет. Такой продолжительный эксплуатационный срок обеспечивается за счет особенностей чугуна. Он не подвергается коррозии. К тому же чугун обладает высокой устойчивостью к механическим повреждениям.

Продолжительная работа печи обеспечивается за счет особой конструкции. Дрова в топке подвергаются не горению, а тлению.

В топку загружается большое количество дров, при этом ограничивается поступление кислорода. В результате дрова сначала нагреваются, а затем начинают тлеть, выделяя горючий топливный газ.

К сожалению, такая конструкция печи не лишена недостатков. К ним относятся:

  • образование конденсата;
  • форма трубы дымохода должна быть только прямой;
  • исключается возможность использовать жидкое топливо.

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Чертеж капельной печи в разрезе

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

  • Установить теплообменник на дымовую трубу – самый простой вариант;
  • Соорудить вокруг корпуса котла сплошную водяную рубашку;
  • Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Преимущества печей-каминов длительного горения

Основным признаком современной печи-камина служит отрегулированный процесс горения твердого топлива, происходящий в основной камере при некотором недостатке кислорода. Дрова при таком режиме не вспыхивают ярким пламенем, а долго тлеют. При этом поддерживается температура, достаточная для пиролиза – разложения высокомолекулярных соединений до простейших газов, включая СО. Они полностью догорают на выходе из топки, куда поступает в необходимых количествах дополнительный воздух. В результате выделяется максимальное количество тепла и не возникают вредные выбросы.

Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.

В принципе, любую печь можно перевести в режим длительного горения, манипулируя задвижкой. Другое дело, что не все они рассчитаны на этот режим. Обычные печи с закрытыми задвижками могут быть даже опасными — в режиме тления они могут стать источником дыма или опасного угарного газа. Безопаснее найти печь камин для дачи, чтобы в характеристиках была указана строка длительное горение и стоит максимальное время горения одной закладки Это может быть 6-18 часов.

Как определить поддерживает ли печь длительное горение или нет

Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.

Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.

С дожигом газов

Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.

Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.

Отличие классического открытого камина от печи-камина

Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.

Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.

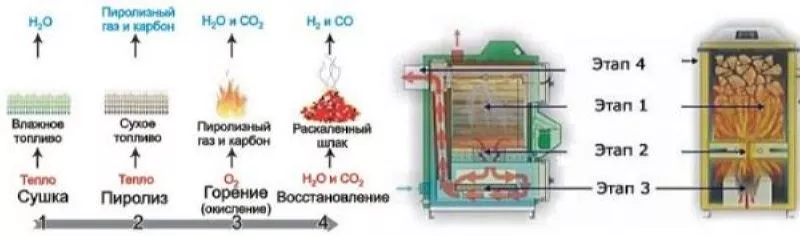

Пиролизное горение как источник экономии

Чтобы наглядно убедиться в эффективности пиролиза — достаточно зажечь обычную деревянную спичку. Если ее держать головкой вниз — она сгорит гораздо быстрее, чем в противоположном положении. Мало того, если замерить выделившееся тепло, то окажется, что во втором случае его было больше. Причина — пиролизное горение.

Древесина состоит из сложных углеводов, где основными компонентами являются углерод и водород. Пиролиз — это распад исходного топлива под действием высокой температуры на CO и HO в условиях дозированной подачи воздуха (1-й этап), и последующая реакция — до безвредного CO2 и H2O (2-й этап).

Газогенераторная печь своими силами

Несмотря на кажущуюся сложность технологии пиролиза и схемы работы печей длительного горения, вполне реально устроить обогрев дома таким агрегатом с металлическим корпусом собственного изготовления. Для этого понадобится владение навыками работы с металлом, сварочным аппаратом и аналогичными строительными «премудростями».

Самым простым вариантом (и самым дешевым) будет использование для изготовления подобной печи металлического готового каркаса, точнее емкости: вполне подойдут топливная бочка или железный баллон из-под газа. Также можно самостоятельно сварить корпус из обрезка трубы необходимой длины и диаметра. Печь, изготовленная из такого сырья, будет далеко не эстетичной, но полностью функциональной и пригодной для отопления теплички, в гараже или мастерской. А благодаря небольшому размеру и легкости, такая печь может быть довольно просто перемещена с одного места в другое — «мобильная версия печи».

Таким образом для изготовления самостоятельно газогенераторной металлической печки потребуются следующие материалы:

  • стальной лист достаточного размера, чтобы можно было вырезать диск поперечником равным диаметру корпуса;
  • металлический профиль, из которого будет изготовлен прижимной поршень;
  • дверца для топки (может быть покупной из строймаркета или собственноручно сваренная из металлического листа);
  • металлическая труба с поперечником 10 см и длиной, равной высоте корпуса печи с 15 см запаса — с ее помощью изготавливается воздуховод поршня прижима;
  • металлическая труба с поперечником 15 см и длиной не менее пяти метров — основа для изготовления дымоходной трубы.

Монтаж печки длительного горения собственного изготовления требует аккуратности и правильно последовательности действий:

Подготовка корпуса. Если основа — бочка, то следует просто снять крышку, а если баллон, то необходимо аккуратно при помощи болгарки обрезать верхнюю часть (из нее будет сделана крышка агрегата). При обрезке в баллон желательно залить воду для устойчивости и предотвращения перегрева

Если же корпус самосварной, то при сварке следует соблюдать обычные меры предосторожности

  • Установка опор. Проще говоря, к корпусу необходимо приварить подготовленные металлические ножки. Они должны обеспечивать корпусу ровное и устойчивое положение;
  • Поршень-подаватель. Изготовление этого прижимного поршня сводится к вырезанию из листового металла круга по внутреннему диаметру корпуса (чуть меньше для свободного хода). Если корпус имеет квадратное сечение, то аналогично изготавливается поршень соответствующей формы;
  • Центр поршня прорезается кругом с диаметром равным поперечнику воздуховода. Эту трубу приваривают к поршню. В подготовленной конструкции трубка должна выступать выше края корпуса на 0,15 м — если больше, то следует подрезать болгаркой;

  • К нижней поверхности поршня привариваются обрезки металлических профилей, чтобы обеспечит более плотное прилегание поленьев и достаточный доступ к ним воздуха;
  • Крышка агрегата. Для бочки используется ее крышка, для баллона — срезанный верх, для самосварного корпуса крышка вырезается из стального листа соответственно поперечнику корпуса. В крышке прорезается отверстие под воздуховод и к ней привариваются рукоятки для того, чтобы можно было удобно ее снимать для закладки топлива;
  • Приварить петли и установить дверцу зольника;
  • Прорезать отверстие под дымоходную трубу и приварить ее в верхней части корпуса агрегата;
  • Смонтировать в воздуховодной трубе и дымоходе задвижки для регулирования тяги — они послужат регуляторами активности выработки тепла и времени работы без дозагрузки топлива;
  • Произвести теплоизоляцию дымоходной трубы, чтобы предотвратить образование в ней конденсата и прикрыть ее верх защитным зонтом из оцинкованной стали.
