С ног на голову – или особенность котла Стропува

Преимущества и недостатки ↑

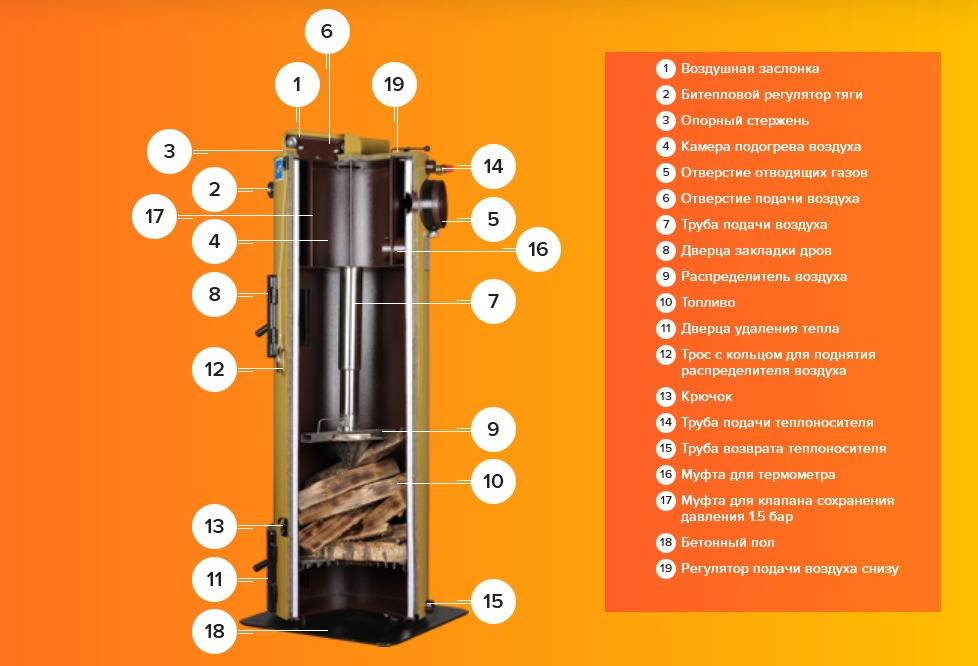

Схема котла Стропува в разрезе

Стоит кратко перечислить основные достоинства котлов «Стропува»:

  • Экономичность и удобство – для их установки не требуется дорогостоящее подведение газа, а большая продолжительность работы на разовой закладке топлива сберегает средства и время.
  • Энергонезависимость – в конструкции отсутствует электроника, поэтому дровяные котлы, при использовании в гравитационной системе отопления не нуждаются в электроэнергии.
  • Безопасность и надёжность – одним из преимуществ является управление с помощью биметаллического клапана – простого и безотказного регулятора тяги.
  • Эстетичность наряду с простотой – от аналогичного типа приборов котлы STROPUVA отличаются элегантным видом и компактным размещением. Понятное устройство агрегата исключает любые сложности при эксплуатации.

Из недостатков можно отметить следующее: на их производительность сильно влияет влажность загружаемого топлива. Но это скорее минус всех твердотопливных котлов, а не конкретной марки в частности. Выход здесь простой – содержать дрова или уголь в сухом месте.

Особенности твердотопливных котлов Стропува

Главным отличием агрегатов Stropuva является длительное горение. Оно достигается путем сочетания принципа верхнего послойного сгорания и конструктивных особенностей изделия.

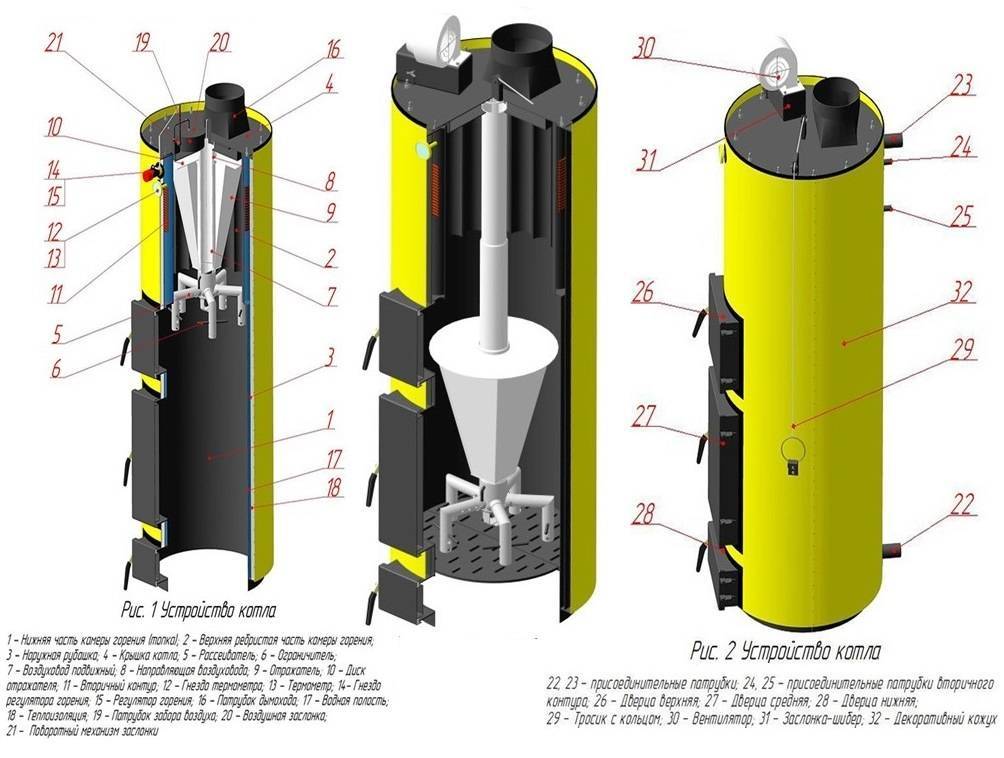

Устройство

Конструкция котла представляет собой шахту из двух стальных цилиндров, расположенных один внутри другого. Между ними циркулирует теплоноситель — вода.

Внутри меньшего цилиндра находятся камера сгорания и зона нагрева воздуха. Сверху в топку подается подогретый воздушный поток с помощью телескопической трубы с воздухораспределителем на конце. Воздуховод опирается на топливо и опускается вместе с ним по мере прогорания.

Корпус обшит теплоизоляцией. На его передней панели расположены две дверцы: камеры загрузки и зольника.

Принцип работы

В устройстве реализован принцип горения сверху вниз. Он позволяет сгорать топливу медленнее, обеспечивая более эффективное использование тепловой энергии. Закладку поджигают сверху. Горит только поверхностный слой топливного материала. По мере его прогорания очаг постепенно опускается в нижние слои. Таким образом обеспечивается равномерность и длительность работы агрегата на одной порции топлива.

Подробнее о работе котла Стропува можно посмотреть в этом видео.

Преимущества

Покупка такого устройства для обогрева будет разумна, ведь у него немало преимуществ, которые рассмотрим более детально.

Плюсы котлов Стропува:

  1. Экономичность. Способ послойного горения сверху, в отличие от традиционного, не создает «лишнее тепло», выбрасываемое в дымовую трубу. Тепловая энергия высвобождается равномерно и успевает практически полностью передаться на обогрев теплоносителя, а не улицы. Котел не расходует топливный ресурс впустую.
  2. Энергонезависимость. Для работы прибора отопления в базовой версии не требуется подключения к электросети. Он полностью автономен.
  3. Безопасность. Отсутствие электрической и газовой составляющих снижают риск аварийности. При неправильной эксплуатации агрегат может выйти из строя и деформироваться, не причиняя при этом вреда окружающим предметам и людям.
  4. Длительный цикл горения. На одной закладке дров топка работает до 30 часов. На угле и пеллетах — еще дольше. Обслуживать прибор придется реже, чем раз в сутки. Идеально для тех, кто ценит свое время.
  5. Малоотходность. Зольную камеру достаточно очищать пару раз в месяц. Благодаря полному сжиганию остатков горения и смол практически не остается.
  6. Эффективность. КПД 85 % — гораздо выше по сравнению с традиционными водогрейными аппаратами.
  7. Дизайн и габариты. Устройство имеет современный внешний вид и не занимает много места в помещении.
  8. Широкая палитра из 7 цветов корпуса. Гармоничное решение можно подобрать для любого интерьера.

Недостатки

Нужно иметь ввиду и некоторые недостатки таких котлов.

Минусы устройств Stropuva:

  1. Цикличность. Котел проходит стадии растопки, горения и окончания работы в независимости от длительности цикла. Периодические приходится перезакладывать свежую топливную порцию, убирать золу, и заново разжигать топку.
  2. Неудобное окно загрузки. Через небольшую дверцу неудобно закладывать и распределять дрова.
  3. Стоимость. Чтобы купить котел Stropuva, придется потратить сумму, сопоставимую со стоимостью газового котла.
  4. Высокие требования к качеству топлива. Допускается сжигать материал влажностью не более 20 %. В противном случае на внутренних стенках образуется смола и копоть.

Как работает твердотопливный котел длительного горения Stropuva

Котел Stropuva — единственный в мире котел, горение которого выходит за рамки привычных нам показателей. Это уникальнейшая в своем сегменте технология. Если сравнивать этот котел с любым другим твердотопливным котлом, то это будет некорректное сравнение — ни один из существующих котлов не в силах предложить такую длительность горения на одной закладке топлива — 120 часов.  В самом лучшем случае другие котлы выдержат до 6 часов непрерывного горения. Это значит, что в холодное время года вас ждет “увлекательная” работа кочегара – вставать каждые 6 часов, для того, чтобы пойти подбросить топливо.

Чтобы досконально понять уникальность технологии котла Stropuva, потребуется небольшая экскурсия в историю отопления — это поможет лучше понять физику процесса.

С момента появления у человечества необходимости в отоплении в холодное время все процессы горения топлива происходят по одному и тому же принципу, лучшим примером выступит конструкция русской печи.

Мы закладываем топливо, открываем поддувало снизу, зажигаем топливо также снизу. Начинается процесс горения — топливо начинает гореть все сразу, по принципу костра. Горит хорошо и жарко, но не долго и не эффективно — часть топлива прогорает “просто так”, а тепло вылетает в трубу! Чтобы удержать процесс горения на одном, достаточно стабильном уровне, необходимо очень часто подбрасывать все новое и новое топливо. В противном случае горение угаснет очень быстро, а топливо прогорит неэффективно!

Именно этот принцип лежит в основе конструкции любого из существующих отопительных приборов, работающих на твердом топливе — это всегда “костер”

Stropuva– это совершенно иное представление о горении топлива.  Это самое современное изобретение человечества, где все в прямом и переносном смысле перевернуто с “ног на голову”:

  1. Воздух подается в котел не снизу (помните “костер”?), а сверху! Причем воздух, с помощью специального конструктивного элемента — телескопической трубы и насадки-распределителя воздуха подается сразу и непосредственно в зону горения!
  2. Именно благодаря такой компоновке, топливо также горит не снизу, а сверху, поэтому одновременно в процессе горения участвует только верхние 20-25 см топлива.
  3. Котел конструктивно устроен так, что, используя физику твердых тел (нагревание — расширение, охлаждение — сжатие) и авторское изобретение — би-тепловой регулятор тяги (воздушную заслонку), так же расположенный вверху, на крышке котла.  Котел сам регулирует интенсивность подачи воздуха в зону горения, что впрямую влияет на стабильность процесса горения и не позволяет использовать больше топлива, чем нужно на данный момент,
  4. Конструктивно котел представляет собой два сосуда разных диаметров, вставленных один в другой, между которыми находится жидкость теплоноситель. Внутри максимальной версии 40 кВт одномоментно в котле находится всего 55 л жидкости, а площадью теплосъема является вся внутренняя окружность котла
  5. Эта же конструкция позволили сделать котел максимально безопасным и очень долгосрочным по сроку службы. Агрессивная зона горения всего 20-25 см, и эта зона не является статичной, а в процессе цикла, двигается сверху вниз.Именно это позволило установить минимальный срок службы котла — 15 лет, а учитывая простоту конструкции- больше, ведь там просто нечему ломаться!  Это дает дополнительный очень важный критерий — личная безопасность и безопасность дома!
  6. Котел прост в монтаже и пуско-наладке, нужно просто следовать рекомендациям по способу его подключения.

Простой пример — для нас уже стало привычным, что, если мы приобретаем современный телевизор (например, с новейшей технологией 4К), мы уже не пытаемся подключить его к обычной комнатной антенне и пытаться получить качественную картинку. Мы все-таки пытаемся подключить телевизор к кабельному телевидению, как минимум. Иначе нам трудно объяснить самим себе, за что мы заплатили большие деньги.

Также и с котлом Stropuva — очень странно приобрести отличный и непревзойденный по длительности горения, экономии тепла и сроку службы отопительный прибор, который стоит своих денег — и игнорировать все рекомендации производителя, лишаясь самого главного — удовольствия от работы котла!

Видео по теме

Подключение и эксплуатация печи, изготовление своими руками

При установке котла нужно обеспечить хорошее сцепление с бетонной стяжкой, на которую он монтируется, для чего изнутри он цементируется, а с внешней стороны покрывается слоем жаропрочного силикона. Грамотное подключение котла «Стропува» для непрерывного обогрева предусматривает наличие таких элементов, как:

  • клапан для управления расходом;
  • клапан для контроля степени нагрева обратного тока теплоносителя;
  • циркуляционный насос для движения теплоносителя;
  • вспомогательный котел, работающий между циклами топок основного;
  • бойлер.

Если в системе предусмотрено наличие теплого пола, то поступление теплоносителя до него обеспечивается через клапан с термоголовкой, который предохраняет этот элемент от перегрева. На клапане устанавливается температура в 35 градусов.

Котлы длительного горения предназначены для подогрева теплоносителя ограниченного объема. Если объем теплоносителя увеличивается, то в конструкции образуется конденсат, к которому прилипает сажа. Вследствие нароста сажи на стенки котла снижается его КПД, и значительно ухудшается тяга.

Для борьбы с таким явлением на обратный трубопровод устанавливается балансировочный клапан. Подобная мера хорошо себя показывает и в том случае, когда устанавливается режим подогрева в 60 градусов, который также негативно сказывается на работе оборудования «Стропува».

Для изготовления котла по типу «Стропува» своими руками потребуется металлическая бочка объемом 200 литров, лист металла толщиной 4 мм, труба 100 мм в диаметре, 6 мм проволока, швеллеры, стекловолокно и асбестовый шнур. Котел, возводимый своими руками, предусматривает использование сварочного аппарата.

О дровах

Как уже говорилось выше, качество топлива имеет большое значение. И для эффективности работы отопительного оборудования, и для увеличения срока его эксплуатации. Особенно это касается дров — очень нестабильного вида топлива. Эффективность работы котла зависит от равномерного поступления топлива, причём выровненного по своим теплотворным способностям

Это наиболее важно для современных технологичных отопительных приборов, обременённых автоматикой

Дрова же различаются по своим техническим качествам — влажности, удельной теплоте сгорания. Именно поэтому производители котельного оборудования настаивают на выборе качественного топлива.

Пеллеты и топливные брикеты — более эффективное топливо для дровяного котла

Наиболее простым способом достижения этого требования будет выбор искусственных «поленьев» — пеллет, топливных брикетов.

О различиях дров и их разновидностях можно более подробно прочесть в статье Плюсы и минусы различных видов твердого топлива для котлов: древесина и её производные.

В рекомендациях производителя, как правило, есть указание, какой длины поленья подходят для топки конкретной модели. Существуют варианты котлов, которые вмещают в камеру сгорания поленья метровой длины.

Полено полену рознь

Древесина разных пород деревьев имеет разную плотность, а значит — способность к выдаче тепла. Но, кроме неё, важны и другие особенности дров, влияющие на работу котла: количество негорючих (балластных) веществ и наличие смол, загрязняющих при горении дымоход и внутреннее устройство прибора.

Берёзовые дрова

Берёза имеет плотную древесину, поэтому горит жарко и выделяет много тепла — 3750 ккал, даже если дрова сырые. Она легко воспламеняется. Но при горении таких дров, особенно сырых, выделяется дёготь — вещество, полезное в медицине, косметологии или для защиты поверхностей от гниения, но крайне вредное для внутренностей котла.

Сажа на теплообменнике котла

Ольховые дрова

Горящие ольховые дрова практически не выделяют сажи. Более того, сжигание дров из ольхи способствует очищению дымохода. Ольха легко воспламеняется, хорошо горит и выделяет достаточное количество тепла — 2100 ккал.

Осиновые дрова

Сжигание осины, так же как и ольхи, очищает дымоход. Но сами по себе такие дрова при горении выделяют немного тепла — до 1650 ккал.

Сосновые дрова

Хорошо и довольно жарко горят (3800 ккал), но сосновая древесина смолистая, при сгорании образуется много сажи.

Дрова в складометре

Еловые дрова

Дрова из ели сопоставимы по своим качествам с сосновыми, но имеют немного большую удельную теплоту сгорания — 3900 ккал, к тому же они менее смолистые.

Тополевые дрова

Тополь горит жарко, но быстро сгорает.

Дрова из яблони и груши

Дрова из фруктовых деревьев — яблони или груши — имеют плотную древесину, а значит, выделяют много тепла, горят и тлеют долго. Но эти породы обычно выращивают ради плодов, поэтому такие дрова встречаются не часто. Ещё одна особенность: стволы груш и яблонь корявые, чурки плохо колются, а поленья получаются узловатые, их сложно плотно укладывать в топке.

Дубовые, буковые, ясеневые дрова

Дуб, бук, ясень имеют плотную древесину, при горении этих пород выделяется много тепла — до 3600 ккал. Из минусов дубовых или буковых дров можно назвать их редкость в продаже и сложность в раскалывании и растапливании ими котла.

Учитывая описанные качества древесины как топлива, хороший хозяин запасает разные виды дров: одни — чтобы легко разгорались, вторые — чтобы долго и жарко горели, третьи — чтобы периодически очищать дымоход от сажи.

Котел на твердом топливе длительного горения Стропува

Очень не плохие параметры для данного типа котлов длительного горения. Разберем еще, за счет чего, котлы Stropuva набрали такую большую популярность:

  • Длительное горение. Достигает 5 суток.
  • Многоуровневый уровень безопасности. Компания утверждает, что во время перегрева и превышении нагрузки устройство котла сжимается как консервная банка под нагрузкой стопы и не при каких обстоятельствах не взрываются, а лишь сжимаются внутрь.
  • Экономичность. Оптимальные характеристики использования ресурсов. Топливом могут выступать древесные отходы.
  • Энергонезависимость. Котел Стропува не нуждается в электричестве.
  • Экология стоит на первом месте и соответствует высоким европейским стандартам.
  • Привлекательный внешний вид.
  • Гарантия 5 лет.

Как запустить котёл Стропува

Для начала необходимо приобрести комплект обвязки для связки оборудования с отопительной системой. Мы рекомендуем купить комплект с возможностью подключения бойлера косвенного нагрева. Он включает в себя набор труб, группу безопасности, расширительный бачок и циркуляционный насос. Также в продаже представлены комплекты для подключения тёплых полов.

Использовать сырые дрова не рекомендуется – это станет препятствием для нормальной работы котла.

Розжиг осуществляется следующим способом – вот вам краткая инструкция по применению:

  • Загружаем полную камеру сгорания дров при поднятом распределителе воздуха.
  • Засыпаем готовую кладку древесными опилками.
  • Открываем заслонку переключения на дрова.
  • Открываем воздушную заслонку на 3-5 см.
  • Разжигаем верхний слой, прикрываем загрузочную дверцу, оставляя щель шириной 3-5 см.
  • Дожидаемся уверенного горения, закрываем загрузочную дверцу и сразу же опускаем распределитель воздуха.

Обратите внимание, что прочистная дверка должна быть закрытой. Новую порцию дров в котёл Стропува можно докинуть в любой момент, а вот с каменным углём делать это опасно

В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию

В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию

Новую порцию дров в котёл Стропува можно докинуть в любой момент, а вот с каменным углём делать это опасно. В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию.

Преимущества и недостатки

Оборудование рекомендуют в основном для отопления дач, загородных домов временного использования. Техника рассчитана на 50-500 кв.м площади. Модели отличаются автоматизированным управлением, которое настраивается в дистанционном режиме. На удаленном расстоянии владелец может не только отслеживать, но и задавать температуру.

Важно! Котел «Стропува» совместим с напорными и безнапорными отопительными системами. Оборудование подходит и для гравитационной разводки труб

Производитель предоставляет гарантийное обслуживание на протяжении пяти лет. Причем гарантийному ремонту подлежат как узлы и детали, так и конструкция котла в целом.

Основной недостаток — высокая стоимость. В среднем модели продают за 80-130 тысяч рублей.* При этом необходимо дополнительно устраивать специальный дымоход.

Модели отличаются повышенной чувствительностью к качеству теплоносителя. Значение имеет его температура, например, при снижении до 55 градусов эффективность оборудования опускается до нуля. Кроме того, внутренняя поверхность техники покрывается конденсатом, который образует корку, снижающую передачу тепловой энергии на 5-15%.

Обратите внимание! Для «Стропува» длительного горения подходят только сухие дрова, влажностью около 15%. Сырое топливо образует густой дым, из-за которого на стенках осядет сажа

Дрова дают много золы, ее несвоевременное очищение снижает температуру горения топлива.

При этом обычный уголь для «Стропува» категорически не рекомендуется. Прогорая, верхний слой топлива превращается в спекшуюся корку. Она не пустит огонь ниже, в результате не образуется камеры дожига, КПД устройства значительно упадет.

Преимущества и недостатки

К преимуществам подобных моделей теплогенераторов можно отнести:

  • Высокий КПД около 87%.
  • Продолжительное действие на одной закладке и отсутствие излишнего тепла, приводящего к закипанию воды в системе.
  • Периодичность чистки зольника 3-1 раз в месяц.
  • Дровяной вариант оборудования является полностью энергонезависимым, его управление осуществляется за счет биметаллической пластины. Универсальные модели требуют мощности электрического тока всего 20 Вт.
  • Высота трубы дымохода для таких устройств может быть от 4.5 метров.
  • Оборудование является безопасным, при критических температурах происходит сжатие конструкции, а не взрыв.

Мощность котлов в зависимости от конструкции

На практике аппараты Стропува уверенно служат свыше 10 лет.

Недостатки котла Стропува:

  • Оговоренная производителем продолжительность горения агрегата на разном виде топлива возможна только при определенных условиях. Сюда входит хорошее утепление дома и правильно собранная система отопления, а это на практике редко встречается.
  • В топку нельзя подбрасывать дрова в процессе горения – нужно дожидаться пока все не прогорит, в результате всегда наблюдается эффект холодных батарей.
  • Биметаллический регулятор не дает возможности точно настроить температуру в системе.

Агрегат считается энергонезависимым, но система, к которой он подключен, требует принудительной циркуляции насосом.

Проверка котла после сборки

Проверка котла после сборки

Заполните бочку дровами примерно на треть высоты. Добавьте немного керосина и бросьте в емкость зажженную спичку. В идеале дрова разгорятся практически сразу же. При этом вы не должны отмечать ни наличия дыма, ни какой-либо тяги, ни любого рода нехарактерных запахов.

STROPUVA

При наличии чего-либо из вышеперечисленных признаков откажитесь от использования котла. Такое оборудование с большой долей вероятности вскоре выйдет из строя и навредит своим владельцам. Но если вы собирали агрегат в точном соответствии с вышеприведенной инструкцией, никаких проблем не будет.

Приведенного ранее количества дров будет достаточно примерно для суточного обогрева небольшой комнаты. Если помещение имеет среднюю площадь, удвойте объем загрузки.

Таким образом, собрать отличный котел стропува для обогрева разнообразных помещений небольшой и средней площади можно своими руками. Теперь не придется тратить большие деньги на покупку дорогостоящего оборудования. Нужно лишь во всем следовать инструкции и в вашем доме всегда будет тепло и уютно.

Удачной работы!

Виды и технические характеристики

На данный момент Стропува выпускается в трех разновидностях: дровяные, пеллетные и универсальные. Каждая из этих трех разновидностей спроектирована под конкретный вид топлива, но сможет работать на любом другом, правда с меньшей эффективностью. Всего линейка включает включает в себя 4 типоразмера: 10, 15, 20, 40 кВт и версию Mini мощностью в 8 кВт.

Котел Стропува на дровах оборудован особым распределителем воздуха, позволяющим эффективно сжигать дрова, имеет следующие характеристики:

Мощность, кВт810152040
Площадь помещения, м²30-8050-10075-150100-200200-400
КПД, %86,3
Вместимость дров, дм³120150200230360
Диаметр дымохода, мм160180200
Длительность горения, ч31,5
Цена, руб65 00087 15092 34897 545107 730

Пеллетная версия снабжена распределителем для топливных гранул и коллектором подачи воздуха. Котлы работающие на пеллетах имеют следующие данные:

Мощность, кВт810152040
Площадь помещения, м²30-8050-10075-150100-200200-400
КПД, %86,3
Вместимость пеллет, кг5070110120200
Диаметр дымохода, мм160180
Длительность горения, ч72
Цена, руб65 00091 35097 072102 795112 980

Последний представитель твердотопливных котлов – универсальные. Эти устройства способны работать на угле, дровах, топливных брикетах и пеллетах. В комплект поставки входят распределители для всех видов топлива, а также коллектор подачи воздуха. Они имеют следующие технические характеристики:

Мощность, кВт810152040
Площадь помещения, м²30-8050-10075-150100-200200-400
КПД, %86,8
Вместимость пеллет, кг5070110120200
Диаметр дымохода, мм160180200
Длительность горения угля, ч130
Цена, руб65 000102 700114 608121 380127 995

Как видите, из представленного модельного ряда можно подобрать твердотопливный котел под любое помещение, вид топлива и имеющийся бюджет.

Что говорят про модель «Эталон»?

Котел твердотопливный длительного горения «Эталон» отзывы имеет хорошие. Многие покупатели эту модель оценили за большую мощность и высокий коэффициент полезного действия. При этом явным недостатком являются габариты твердотопливного котла. В некоторых случаях его довольно сложно установить в доме. Дополнительно рядом с ним не должны располагаться огнеопасные материалы. В противном случае все может закончиться пожаром.

Еще одним недостатком принято считать отсутствие окошка в загрузочной камере. Таким образом, владелец лишен возможности наблюдать за процессом горения. В результате проверить остаток дров можно, только открыв загрузочную камеру. В целом для современных моделей это неприемлемо. Дополнительно открытие загрузочной камеры сопровождается падением температуры. Из преимуществ данной модели можно отметить прочные клапаны. При этом тросы в них установлены стальные, и они способны выдерживать большую нагрузку. В целом корпуса производятся прочными и температуру держат хорошо. Также это значительно упрощает процесс транспортировки и установки оборудования, поскольку механические повреждения данной модели не страшны, так как толщина металла довольно внушительна.

Что в себя включают котлы Стропува

Внутренние составляющие части представляют собой, два цилиндра, которые установлены друг в друга, то есть маленький цилиндр вставлен в большой, который заизолирован от стенок корпуса специальной теплоизоляцией. Теплообменник находится между этими цилиндрами. В маленьком цилиндре располагается рабочая камера. Загрузка топлива выполняется через специальную дверку, которая установлена на лицевой стороне корпуса котла. Золу вычищают с нижней дверки. Строение котла выполнено таким образом, что сгорает лишь определенное количество топлива находящегося вверху.

На этот верхний слой топлива через трубу распределителя поступает горячий воздух из камеры для его нагрева. По мере того как будет сгорать топливо, этот воздух опускается вместе с топливом. Отметим то, что распределитель воздуха всегда располагается в камере горения.

Перед тем как использовать твердотопливный котел Стропува для отопления, следует сперва ознакомиться с принципом его работы и составляющими частями

Составляющие части котла на твердом топливе такие:

  • Задвижка;
  • Битепловые регуляторы тяги;
  • Опора для регулятора тяги;
  • Камера нагрева воздуха;
  • Вывод сгоревшего топлива;
  • Патрубок подачи воздуха;
  • Труба для дымохода;
  • Дверца для загрузки топлива;;
  • Твердое топливо;
  • Дверца для чистки золы;
  • Цепочка для поднятия воздушного распределителя;
  • Крюк;
  • Выход и вход теплоносителя;
  • Место для предохранительного клапана;
  • Основа котла;
  • Место для термометра;
  • Регулятор для подачи воздуха в нижнюй отсек.

Для того чтобы отрегулировать подачу воздуха и температуру теплоносителя в теплообменнике встроен битепловой регулятор, он расположен в верхней части котла. С помощью такого регулятора легко можно достичь 86% полезного действия.

Разновидности котлов

Отопительные агрегаты на дровах представляют собой отличную альтернативу газовым приборам. Они характеризуются множественными достоинствами:

1. Высокая эффективность – благодаря замедленному сгоранию топлива КПД достигает 90 %.

2. Длительная активность – объемная топка с мощным нагнетающим вентилятором способна обеспечить беспрерывную работу до 7 суток.

3. Экологичность – при сгорании органического топлива в атмосферу выделяется незначительное количество углекислого газа.

4. Экономичность – встроенная электроника помогает настроить оптимальный режим загрузки котла.

Отопительные агрегаты замедленного горения представлены на современном рынке в трех разновидностях.

Работают на угле, дровах или древесных брикетах. Благодаря небольшой топке сокращается период сгорания одной закладки. Чтобы обеспечить непрерывное функционирование в течение суток, топливо приходится засыпать 4-6 раз. Преимуществом классических котлов считается низкая цена.

Конструкция с объемным бункером и широким загрузочным проемом. Используются сухие сыпучие материалы. Автоматическое управление оптимизирует процесс сгорания. В зависимости от загрузки мощный котел работает от 6 до 24 часов. КПД составляет не более 75 %.

Функционируют по принципу сжигания древесных газов, выделяемых в процессе медленного тления. Конструкция обеспечивает высокую эффективность теплопередачи и быстрый нагрев теплоносителя. На одной загрузке печь работает до полного выгорания топлива, КДП – 85 %.

Схема дровяной печи с водяным контуром

Котлы по чертежам Василия Пустовойченко – это простые и доступные установки, которые можно сделать своими руками. В качестве основы используют цельносварную трубу, стальную бочку или газовый баллон б/у. Толщина металлических стенок должна быть не менее 3-4 мм. Это снижает выгорание металла и обеспечивает длительную бесперебойную работу оборудования. Высота основания варьируется от 800 до 1000 мм. От величины этого параметра зависит объем разовой загрузки топлива.

Схема котла отопления на дровах состоит из трех частей:

  • загрузочный бункер – емкость для закладки топлива, высота которой меняется по мере его прогорания;
  • топочная камера – участок, где происходит медленное тление дров и генерация газов;
  • зона полного сгорания – закрытый поддон, где сжигаются древесные газы, накапливается зола и происходит отвод дыма.

Топочную камеру ограничивает распределитель воздуха. Это металлический круг толщиной 4-6 мм с отверстием в центре. Через него проходит телескопическая (или цельная) труба, подающая кислород в зону горения. Диск распределителя находится в движении, поэтому его диаметр немного меньше корпуса котла. В нагнетательную трубу воздух попадает из атмосферы, проникая через верхнюю заслонку.

Отработанные газы выводятся через дымоход, закрепленный в верхней части. Внизу на стенке располагается дверца, через которую удаляют золу и пепел. В котлах длительного горения твердое топливо сжигается практически полностью, поэтому отходы удаляют нечасто. Кроме того, в конструкции предусматривают точки для подключения подачи и обратного отвода воды. Также определяют место закрепления термометра и регулятора тяги.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Подогреть теплоноситель в водяном контуре можно двумя способами:

1. Сделать выносной накопительный бак, внутри которого пропустить трубу. Отработанные газы продвигаются по дымоходу и одновременно нагревают воду.

2. Пропустить трубу теплообменника через камеру сгорания. Подключить к ней змеевик, который располагается в накопительном баке.

Эффективность второго способа выше. Однако технология исполнения выглядит намного сложнее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
