Русская печь своими руками: чертежи и порядовка, видео инструкция

Приготовление печного кладочного раствора

Для кладки русской печи с плитой вам понадобится специальный печной раствор, основным компонентом которого является глина. Понадобится самая жирная глина, какую сможете найти.

Глину очищают от мусора и заливают водой как минимум на сутки. После набухания ее перетирают на сите с ячейкой 5 мм.

Второй неотъемлемый компонент раствора – это песок. Он должен быть тщательно промыт и очищен от грязи, а затем прокален перед замесом.

Как правило, пропорция песка и глины в растворе для русской печи с варочной плитой составляет 1:3. Однако многое зависит от жирности глины, так что подбирать точное соотношение нужно опытным путем. Стоит попробовать несколько вариантов раствора, сделав из каждого шарики, размером с теннисный шарик. Через три дня просушки оцениваем результаты. Желательно, чтобы было как можно меньше трещин, а на изломе глина не рассыпалась в пыль. Не помешает знать, что печи Кузнецова строят примерно таким же образом.

Особенности мини русской печи

Мини русская печь действительно небольших размеров, габариты такой стандартной модели не более 1х1,3 м, и поэтому для неё найдётся место даже в однокомнатной постройке малой площади. Этот прибор не имеет лежанки, зато обладает двумя топливниками:

первый – большой топливник находится ближе к передней стенке. Он используется для отопления в осенне – зимний период и для выпекания различных блюд;
второй — малый, располагается позади первого, ближе к тыльной стороне. Он используется для готовки пищи в сезоны с теплой погодой. В этом случае, меньше расходуется топлива, проще осуществляется чистка и уход за прибором.

Топочные камеры нужны не только для готовки различных блюд, но и для обогрева помещения. В отопительный сезон работать может только одна из них или же обе камеры одновременно. Для закладки топлива возможна непосредственно через варочный отдел.

Свою особенность в такой печи имеют и внутренние каналы, которые предназначены для подачи горячего газа к топливным камерам и отвода угарных газов на улицу. Во время топки печи все дымовые газы поступают из большего по габаритам топливника в 1-й отсек отапливающей камеры.

Затем переходят через 2-й отсек и, обходя под перемещаются к тыльной стенке варочного отдела, сгорают там и при этом нагревают плиту. Образовавшийся при этом процессе дым через четыре хода, расположенные вверху варочного отдела, попадают в сборный канал, а из него уже в дымоотвод.

Маленький топливник не обладает специальным каналам для отвода дыма, из него газообразные вещества переходят в основную топочную камеру, а уже затем выходят наружу.

В состав маленькой русской печки входит и вентиляционный канал, который по мере необходимости перекрывается с помощью задвижки.

Пример малой русской печи

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

https://youtube.com/watch?v=7X2ITFmF5JQ

Усовершенствованные варианты отопителей

Модернизацией классической печи занимались многие русские мастера — И. Кузнецов, И. Подгородников, А Емшанов, А. Бацулин. Суть изменений заключается в следующем: за основу брались детали старой конструкции – сводчатое горнило, загнеток и хайло над устьем. К ним добавлялись новые функциональные элементы:

Вместо шестка ставится варочная плита, снизу устраивается небольшой подтопок. Выкладывается параллельная шахта летнего хода, вверху объединяемая с основным дымосборником.
Раскаленные газы из дополнительного топливника направляются по дымооборотам, сделанным в нижней части, – опечье. Затем продукты сжигания выбрасываются в общую трубу.
Пример модернизации — в зимнем режиме газы из топки и горнила прогревают нижнюю часть сооружения
В конце либо по бокам горнила устраиваются вертикальные каналы, опять же ведущие в нижнюю зону под топливником, потом – в дымоход.
Каналы из топливника идут в пристроенный отопительный щиток и наружу по объединенной трубе.
Подтопок делается снизу горнила и сообщается с ним через колосниковую решетку, установленную в поде (днище) основной топки. Газоходы из горнила пронизывают опечье, сходятся в вертикальную шахту, выходящую в дымовую трубу.

Еще пример — в боковой стенке устроены вертикальные хода, образующие отопительный щиток Мы постарались доступно описать распространенные концепции, существующих вариантов значительно больше. Цель изменений – улучшить теплоотдачу и функциональность базовой конструкции. При желании внутрь газоходов монтируется регистр водяного контура либо духовка (шкаф ставится рядом с подтопком).

Теперь подробно разберем обновленные варианты на конкретных примерах – с чертежами и порядовками.

Русская печь в доме: плюсы и минусы

Важно рассмотреть преимущества и недостатки конструкции

Плюсов у нее много:

тепловой поток характеризуется низкой плотностью, а площадь греющей поверхности очень большая, потому тепло всегда мягкое, воздух не сушит, а эффект дает лечебный;
грамотно спроектированная и построенная русская печка обеспечивает отдых на лежанке в тепле, даже когда в доме низкая температура;
часть тепловых потоков передается фундаменту и прилегающим слоям грунта, высушивая их – риск вспучивания и последующей деформации при этом снижается;
при хорошем прогреве тепло держится несколько дней, потому после продолжительного рабочего дня или нескольких суток отсутствия хозяин в доме не замерзнет;
приготовленная на печной плите еда имеет особый вкус и аромат – даже простые блюда становятся вкуснее;
есть несколько вариантов топлива – дрова, солома, торф, камыш, кизяк.

Такое сооружение хорошо подходит для домов, где люди живут постоянно.

К основным его недостаткам относят:

затраты на материалы – на аналогичную сумму можно возвести камин и 2 печки-голландки;
долгий нагрев – занимает это 3-4 часа, а помещение прогревается до максимума в 2-2,5 раза дольше;
сложное устройство, это относится к дымовым каналам, топочной камере, схеме свода.

Размер современной русской печи стал скромнее.

Сегодня предпочитают более компактные конструкции с плитой, нередко отказываются от лежанок.

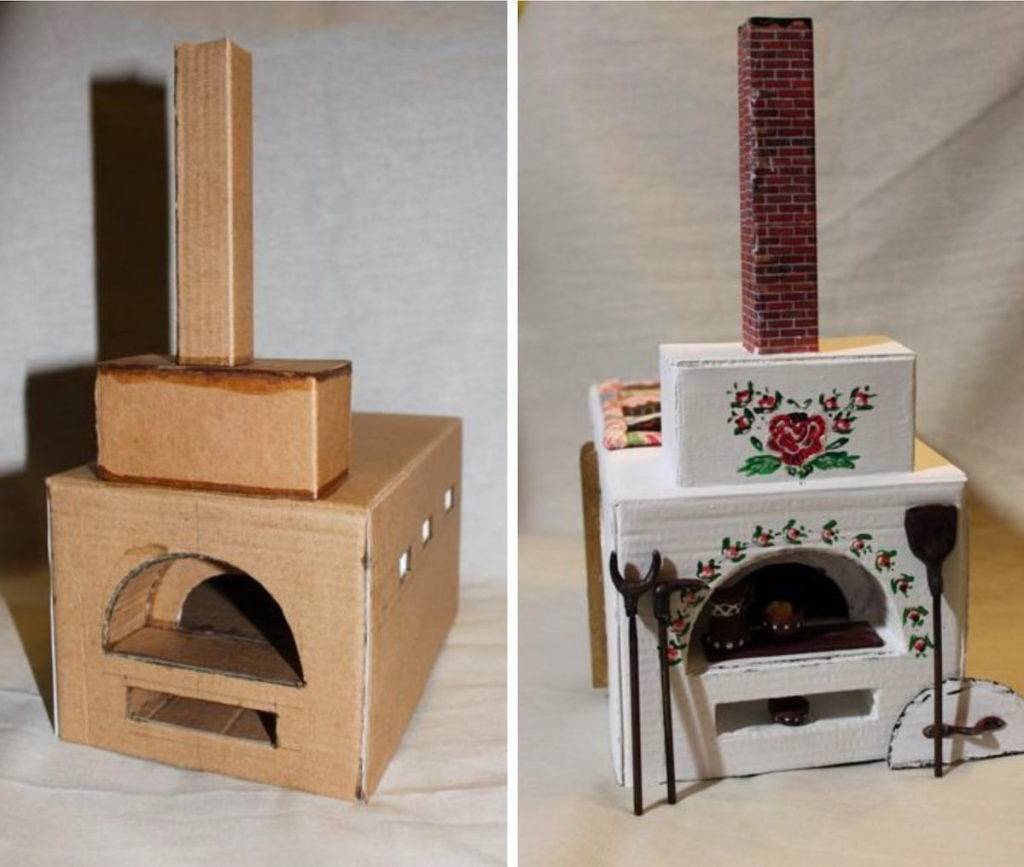

Для наглядности перед строительством можно сделать макет из коробок своими руками.

Раньше сооружение не прогревалось внизу. Проблему решил подтопок. Русская печь с подтопком привлекательна равномерным прогревом, возможностью частичной растопки в не холодные дни.

Устройство печи

Устройство русской печи включает очень большое количество элементов.

Перечислим лишь основные детали конструкции:

Хайло, то есть устье печи. Это сектор, расположенный над варочной камерой, который соединяет печь с каналами для выведения дыма.
Задвижка или шибер – специальный элемент, который позволяет регулировать движение газов по выводящим каналам (детальнее: “Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа”). В небольшой печи может быть одна задвижка, однако встречаются модели с тремя и четырьмя задвижками.
Труба дымохода.
Распушка – это специальный теплоизолирующий пояс вокруг дымохода, размещенный в местах прохождения трубы сквозь перекрытия или чердак.
Вьюшка – маленький люк, который позволяет контролировать тягу в топочной камере и при необходимости полностью перекрыть дымовую трубу.
Чело – участок фасада, расположенный над варочной камерой.
Заслонка – металлическая крышка, которая закрывает вход в горнило.
Шесток – участок над горнилом. В современных печах в этом месте монтируют варочную плиту.
Коробка для нагрева воды.
Столбцы – кирпичные элементы, формирующие очистные каналы.
Шпур – углубление в варочной камере, посредством которого газы из горнила попадают в боковой дымоотводящий канал.
Топливник – это камера, в которой сгорает топливо. В современной русской печи с плитой имеется 2 такие камеры – одна под горнилом, а вторая – под варочной плитой.
Колосники – это элемент, расположенный на дне топливной камеры, через который в топку попадает воздух из поддувала.
Подпечье или дровник – место для складирования и просушки топлива (дров).
Под – днище горнила.
Горнило, то есть, собственно, варочная камера.
Небо – свод горнила.
Лежанка – характерный элемент русской печки. Она может быть довольно просторной или маленькой.

Какие нужны инструменты?

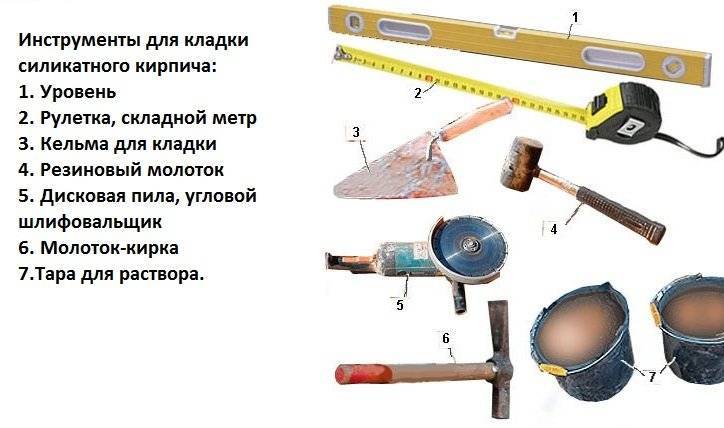

Чтобы возвести источник тепла в домашних условиях, надо подготовить базовый набор инструментов:

молоток-кирка;
мастерок;
правило;
болгарка, отрезные круги по камню, металлу;
измерительные приборы – строительный уровень, линейка, угольник, отвес;
столярный инструмент, чтобы собрать опалубку фундамента;
деревянная порядовка;
несколько емкостей и приспособления для замешивания раствора, перебивки глины.

Для строительства понадобится кирпич, песчано-глиняная смесь для раствора. Количество материала ориентировать на масштабы работ. Понадобится и печная фурнитура – поддувальная, топочные и прочистные дверцы, колосниковые решетки, дымовая задвижка, варочная панель.

Кладка

Важный параметр кладки – герметичность. Поэтому русская печь строится только из целых кирпичей, а толщина швов не должна превышать 5 мм.

Обмазка уменьшает теплопроводность печных стен и способствует отложениям на них сажи и копоти. Более того, в процессе эксплуатации глина может отслоиться и забить печные каналы. Применяют три метода кладки:

«в кирпич» (толщина стенки равна длине кирпича);
«в полкирпича» (стенка по ширине кирпича);
«в четверть» (стенка из кирпича, поставленного на ребро).

Внутренние стенки делают толщиной в полкирпича, наружные – в кирпич.

Перевязка швов выполняется путем использования неполноразмерного кирпича или метода тычковой и ложковой кладки, когда кирпич кладут плашмя, следующий слой – тычком наружу. Керамический кирпич «вытягивает» влагу из раствора, поэтому перед укладкой его вымачивают в воде. При строительстве русской печи нужно тщательно удалять излишки раствора, особенно внутри печи.

Почему русские печи так популярны

Русская печь — габаритное сооружение, которое хорошо нагревается и долго держит тепло

Разнообразие конструкций позволяет получить множество качеств, которые послужили причинами возвращения моды на русские печи.

Устройство медленно прогревается, но в то же время массивные кирпичные стенки долго отдают тепло. Благодаря такому качеству дом протапливают всего два раза в день, что снижает время обслуживания. Современные строительные материалы только улучшают КПД и свойства по сохранению комфортного микроклимата.

Если предполагается регулярно готовить пищу, помимо обязательного горнила, в конструкции предусматривают варочную поверхность и жарочный шкаф небольшого размера. Для использования этих элементов предусматривают отдельные топки, чтобы не греть дом в летнее время.

Для небольших строений, а также для редко посещаемых дач целесообразно построить русскую печь с лежанкой, которая прогреется и станет комфортным местом отдыха.

Стенки сооружения не нагреваются до высоких температур, поэтому на них безопасно сушить одежду и обувь из любых материалов.

Кроме выполнения практических целей, русская печь может быть украшением дома. Для этого используют отделку плиткой, изразцами, а иногда колорит вносят просто побелённые стенки.

Можно выложить печь любого размера и дизайна

Популярность добавляют положительные качества сооружения:

пожарная безопасность — поверхности не нагреваются до высоких температур, что исключает воспламенение стен, потолка и окружающих предметов;
длительный срок эксплуатации до капитального ремонта, обеспечиваемый использованием долговечных материалов;
равномерность распределения тепла благодаря большой площади прогреваемых стенок;
универсальность, возможность встроить сооружение в различные варианты дизайнов помещений;
простота в обслуживании.

Среди отрицательных сторон выделяют:

сложность самостоятельной постройки для неопытного пользователя;
необходимость в массивном фундаменте;
высокую стоимость из-за большого количества стройматериалов и оплаты работы профессиональных печников;
большой расход дров, которые необходимо хранить в защищённом от осадков месте.

Приняв решение сложить русскую печь своими руками, и приступают к выбору проекта, заготовке материалов и непосредственно к работе.

Материалы и инструменты

Сначала подготовьте необходимые инструменты:

лопату;
ведро для раствора;
уровень вертикальный и горизонтальный;
плоскогубцы;
кельму;
кирку;
молоток, в том числе и резиновый.

Подготавливаем арматуру и опалубку, если бетонирование фундамента будем делать своими руками.

Приобретаем достаточное количество огнеупорного, шамотного кирпича, чтобы хватило на всю конструкцию. Строительные материалы должны:

быть стойкими к перепадам температуры;
не подвергаться коррозии и другим влияниям извне;
быть цельными;
быть сертифицированными.

После проверяем наличие необходимого металлического инвентаря:

труб;
решёток;
скоб;
задвижек;
дверец;
уголков.

Их количество должно соответствовать проекту печи.

Готовим раствор для кладки, в состав которого войдут:

глина;
песок;
алебастр;
цемент и пр.

Предварительно проконсультируйтесь со строителями и выберите наиболее приемлемый вариант раствора. Специалисты советуют цементно-песчаный марки М250 и выше.

Кладка порядовок

Порядовки — пошаговые инструкции по кладке, подробно указывающие порядок действий в каждом последующем ряду. Именно благодаря им процесс сооружения русской печи может освоить любой желающий.

Первый ряд предпочтительнее класть из пережжённого кирпича, который меньше впитывает влагу. Углы первого ряда выкладываются из кирпичей, обрезанных до 3/4 длины. Для лучшего прилегания внутренние углы одного из них и соседнего отпиливаются. Для этого применяется болгарка, алмазная пилка и т. п. инструмент. Такая кладка необходима для того, чтобы правильно связать углы в последующих рядах.

2-й ряд: начинается кладка стен печи, закладываются прочистки спереди и с левой стороны. Справа на фронтальной части формируется зольник.

3-й ряд: чистки слева закладываются кирпичами без раствора. Спереди устанавливаются дверцы поддувала и прочистки. Дверцы устанавливаются с помощью пережжённой стальной проволоки, которая укладывается в пропилы в кирпичах и закрепляется кладочным раствором.

4-й ряд: перекрываются подовые каналы.

5-й ряд: устанавливается решётка колосника малой топки. Для кладки внутренней части топливника используется огнеупорный кирпич, который кладётся без раствора.

6-й ряд: с левой стороны печи устанавливается водогрейный бак, кладка топливника огнеупорным кирпичом продолжается.

7-й ряд: устанавливается колосниковая решётка топки плиты, продолжается кладка стенок печи и первого топливника. Правая стенка укрепляется с помощью стальной полосы, укладываемой в шов и стягиваемой торцевыми заглушками.

8-й, 9-й ряды: продолжается кладка стен и внутренних каналов. Устанавливаются дверцы топки плиты и малого топливника, закрепляются описанным выше способом — с помощью закалённой проволоки.

10-й ряд: своды первого и второго топливника соединяются. Перекрывается дно горнила. Каналы дымооборотов остаются открытыми, таким образом, они выводятся в горнило.

В 11-м ряду на переднюю кромку кладки устанавливается стальной уголок 30х30 мм, сверху укладывается плита. Открытое пространство правого топливника перекрывается съёмной колосниковой решёткой.

12-й ряд: начинается кладка передних стенок горнила (используется огнеупорный кирпич) и боковых стенок плиты. Устанавливается заслонка горнила. Слева от плиты начинается формирование нижней части дымохода. Между ним и горнилом остаётся отверстие, которое закрывается задвижкой летнего хода.

Далее необходимо изготовить шаблон арки из дерева и фанеры. По нему выкладывается свод арки.

13–16-й ряды: продолжается формирование стенок печи. Перекрывается устье горнила.

17-й ряд: начинается постепенное сужение свода горнила и расширение дымохода. Задняя стенка печи укрепляется с помощью стальной стяжки.

18-й ряд: перекрывается свод горнила, начинается кладка передней стенки печи, образующей перетрубье.

Для кладки свода горнила снова потребуется соорудить шаблон — опалубку. Он состоит из двух прямоугольных рамок, на которые опираются фанерные детали с полукруглым верхом — кружала. Чтобы конструкцию можно было разобрать снаружи, кружала крепятся на съёмные штыри, а чтобы она не сложилась внутрь раньше времени, между рамками вставляется несколько распорок. Поверх кружал делается гибкий настил, собранный из тонких досок с помощью верёвок или ремней.

19-й ряд: передняя стенка горнила укрепляется при помощи стяжки, продолжается возведение стенок выше горнила, образуя пространство для засыпки.

20-й ряд: свод горнила засыпается песком и хорошо уплотняется. Это делается для того, чтобы увеличить его теплоёмкость и обеспечить качественное выпекание хлеба и т. д.

21-й ряд: печь перекрывается, перетрубье постепенно сужается в сторону дымохода.

22–23-й ряды: продолжается кладка дымохода и сужение перетрубья.

24-й ряд: перетрубье перекрывается вентиляционной заслонкой.

25–26-й ряды: пространство над перетрубьем постепенно соединяется с дымоходом, сужается.

Дальнейшая кладка производится в зависимости от высоты помещения: снаружи дымоход сужается ступенькой перед потолком, после чего уже формируется труба, проходящая через перекрытия и кровлю. В пространстве между перекрытием и кровлей, а также над ней, кладка производится на цементно-песчаный раствор.

Вот печь и готова. Осталось выложить трубу над поверхностью кровли — и можно топить! Родная русская печь и накормит, и обогреет, и спать уложит — знай, подкидывай дровишек.

рмнт.ру

Проект стандартной русской печи

Чертежи порядовки для русской печи своими руками и описанием кладки являются необходимой частью будущей работы

Важно понять, что устройство даже типовой печи родилось в результате опыта поколений мастеров. Не все тонкости и нюансы будущего очага окажутся понятны новичку

Поэтому вносить не предусмотренные проектом изменения в инструкцию – неразумный шаг. Отступление от чертежа может кончиться тем, что уже возведенная печь даст трещину при растопке либо не обеспечит тягу. Тогда работу придется переделывать полностью.

Размеры

Классическая схема кладки русской печи для дома предполагает размеры самого агрегата в плане 1270х1660 мм. Фундамент шире на 10-15 см. Высота фасада — 2380 мм, уровень лежанки – 1540 мм. Основная кладка такой печи без учета дымохода состоит из 32 рядов кирпича.

Чертежи

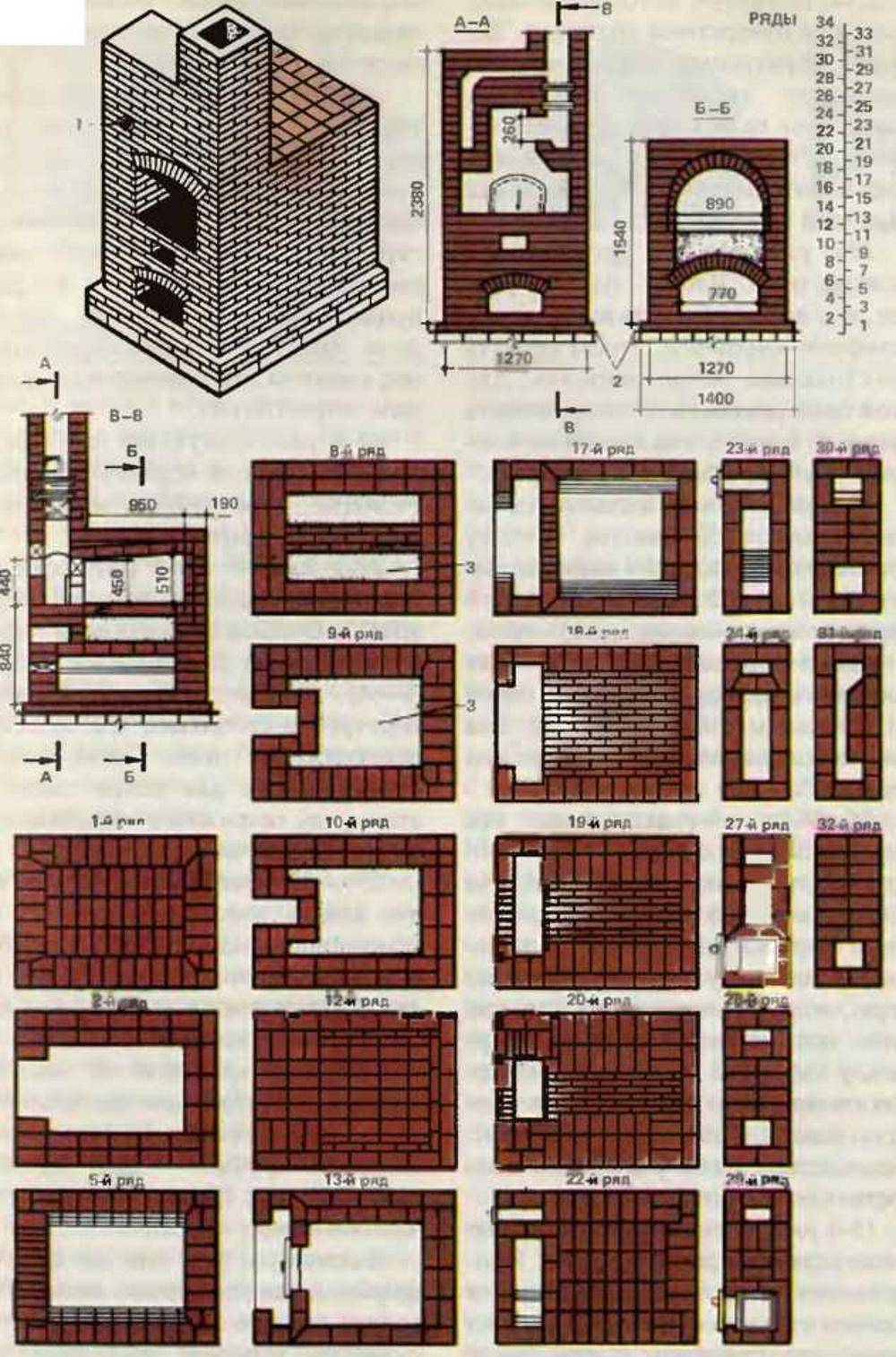

Схема кладки с расшифровкой по каждому ряду и поперечными разрезами, демонстрирующими внутреннее устройство агрегата, приведена на рисунке.

Схема кладки печи с расшифровкой по каждому ряду и поперечными разрезами

Описание кладки

Конструкция печи должна быть полностью герметична, иначе есть опасность отравиться продуктами горения. Поэтому в работе применяют только целые кирпичи и тщательно заполняют раствором швы. Внутренняя обмазка шва глиной не рекомендована из-за ухудшения теплопередачи и накопления на поверхностях копоти.

Несколько советов по безопасной эксплуатации

После длительного простоя обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины необходимо заделать глиняным раствором.
Перед каждой топкой проверяйте наличие тяги. Если в помещение идёт дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
Закрывать вьюшку можно только после полного прогорания дров.
Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона. На деле же печь загрязняется очень слабо и после постройки не потребует чистки в течение нескольких лет. Впрочем, всё зависит от дымности и качества используемого топлива.

Какие понадобятся материалы для строительства

красный кирпич – 750 шт.;
шамотная глина;
песок;
войлок или асбестовое волокно для изоляции;
рубероид на нижний слой также для тепло- и гидроизоляции;
крепежные элементы;
металлический уголок, лист и стальная проволока;
колосниковая решетка – 2 шт.;
дверцы для топочной камеры и поддувала – 2 шт.;
заслонка – 1 шт.;
задвижка – 1 шт.

… и инструменты:

строительный уровень;
шпатели;
мастерок;
дрель с насадкой миксер для смешивания раствора;
ведра;
сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Интерьер деревенского дома с печкой

Способ оформления печной конструкции зависит от выбранного дизайнерского течения. Отделочные материалы определят ее внешний вид.

Плитка

При желании создать на деревенской кухне роскошную обстановку, печку можно облагородить при помощи изразцов – особых керамических или глиняных термостойких плиток, созданных специально для отделки печей. Уникальная форма изразцов облегчает их монтаж, а неповторимый рисунок позволит создать восхитительный дизайн, непохожий на другие. В XIX веке на Руси изразцовые печи были в моде у высших слоев общества, считались показателем достатка, роскоши.

Керамическая плитка быстро нагревается и долго держит тепло

Более доступный вариант оформления печной конструкции – использование плитки. Она может быть любой формы, прямоугольной, квадратной или имитировать различные природные волокна.

Плитка поможет создать уникальный дизайн печки

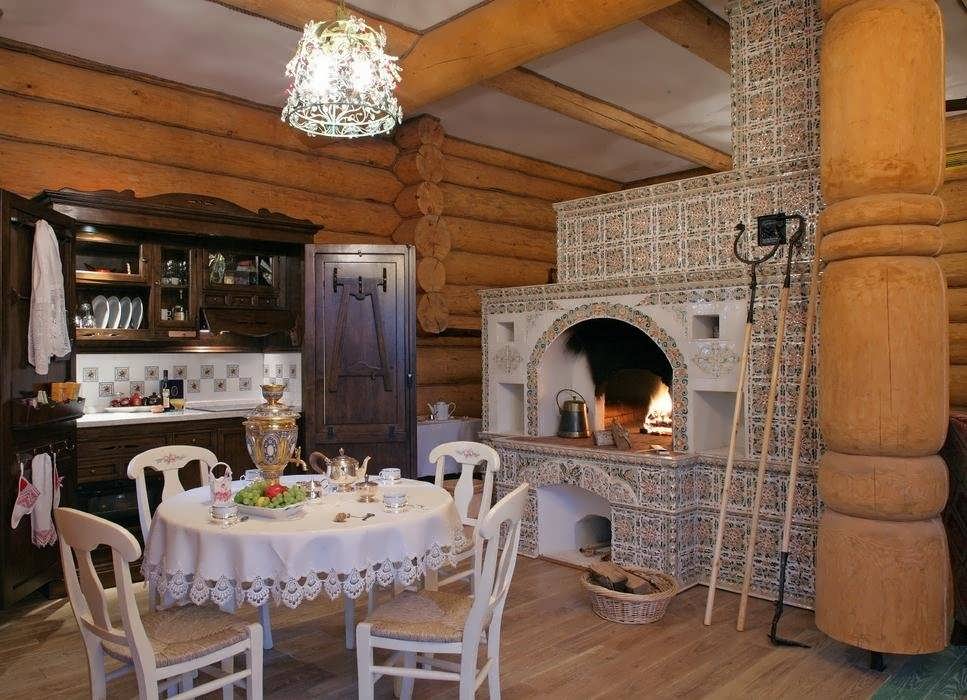

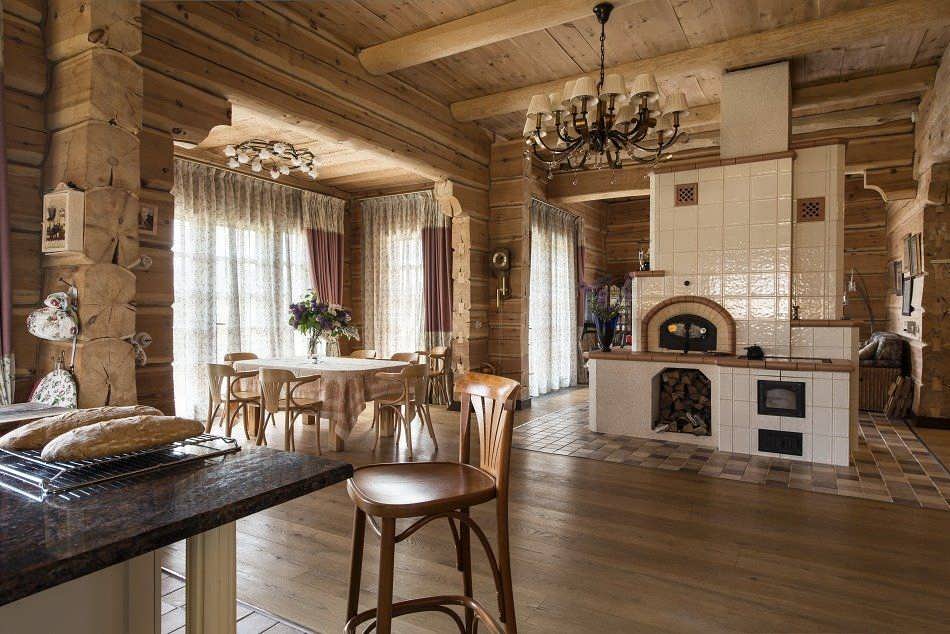

Дизайн печки в частном доме, украшенной изразцами

При выборе плитки необходимо остановиться на огнеупорных образцах, которые легко выдерживают высокие температуры и имеют плотную структуру. Благодаря таким свойствам они прослужат длительное время, не потребуют косметического ремонта.

Очень часто отделку плиткой проводят только в той части, где происходит розжиг и поддержание огня

Камень

Облагораживание поверхности русской печки при помощи камня позволяет получить неповторимый деревенский интерьер со старинным акцентом. Этот вариант достаточно трудоемкий, требует значительных денежных вложений. Но, потратив время и средства, вы получите неповторимый дизайн, который будет радовать не одно поколение вашей семьи.

Печка из камня станет главной изюминкой в доме

Штукатурка

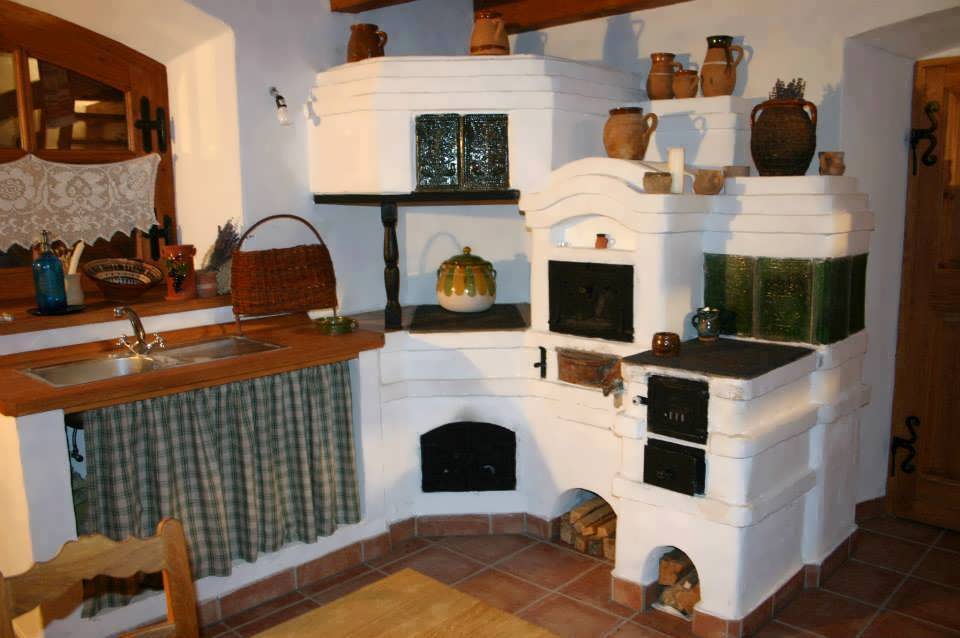

При дизайне кухни частного дома в деревенских стилях, прованс, кантри или русском, отличным способом отделки печи становится оштукатуривание при помощи глиняного раствора. После его застывания на поверхность наносится термостойкая краска. С ее помощью печь можно украсить оригинальным орнаментом, идеи которого предлагают следующие фото.

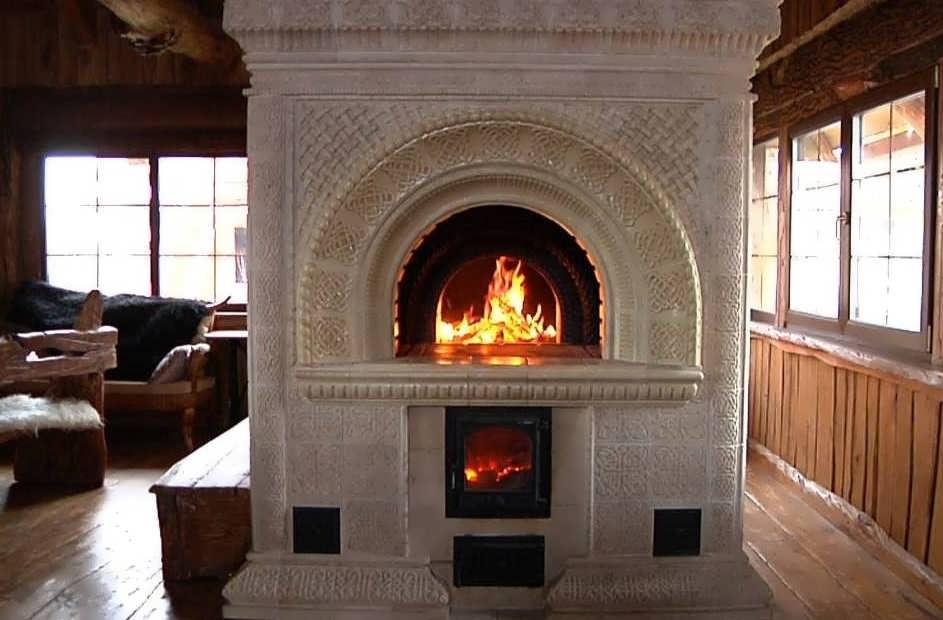

Особую прелесть русской печке придает декоративная штукатурка. Она поможет воссоздать на ее поверхности любой понравившийся орнамент. Следующая далее подборка фото убедит в этом, вдохновит на незаурядный дизайн.

Деревенский стиль почти никогда полностью не выходил из моды. Даже имея собственную огромную дачу, напичканную ультрасовременным оборудованием и совершенными экономными отопительными приборами, люди стремятся что-то построить на своем участке в старинном ключе – маленькую беседку или сауну. Но многие, заимев загородный дом, хотят его полностью преобразить, превратив в подобие старинной русской избы с настоящей печью.

Русская печь своими руками

Популярность кирпичных печей

Планировка дома
