Правила установки коллектора для теплого пола
Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.
Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.
Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.
На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.
Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
- Нержавеющей стали. Самые долговечные и дорогие.
- Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
- Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
Коллектор для теплого пола на 6 контуров
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Виды систем отопления пола
Укладка теплого пола может выполняться тремя различными технологиями. Все зависит от типа напольного покрытия, которое будет находиться над системой. Материалы для пола, включающие в состав натуральную древесину, не очень хорошо совмещаются с водяным обогревом. Гигроскопичность дерева, то есть свойство впитывать влагу, делают опасным такое соседство. При малейшей протечке появляется риск набухания древесины и деформации напольного покрытия. Поэтому водяной теплый пол должен монтироваться из высококачественных цельных труб. Желательно, чтобы его укладка выполнялась профессиональными мастерами, монтаж этой системы своими руками может привести к необходимости делать ремонт теплого пола.
Системы теплого пола: основные виды.
Электрический теплый пол подразделяется на три вида в зависимости от типа нагревательного элемента. Известны кабельные, стержневые и пленочные системы, которые, в зависимости от способа нагрева, делятся на инфракрасные и конвекционные. Независимо от вида, все они имеют неприятное свойство иногда выходить из строя. Но известно, что все, что ломается, практически всегда удается починить. Если уверенности в собственных силах нет, лучше обратиться к специалистам, с помощью которых была произведена укладка теплого пола. Но при наличии необходимых домашних инструментов и желания можно справиться с этой задачей и получить желаемый результат.
Классификация теплых полов
Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.
Классификация теплых полов
Инфракрасный
Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.
Инфракрасный теплый пол
Термоматы
Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).
Термоматы или тонкокабельный пол
Кабельный
Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.
Кабельный теплый пол
Водяной
Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.
Водяной теплый пол
Профильные маты для укладки теплого пола
Как сделать ремонт теплого водяного пола своими руками
Одним из основных минусов водяного теплого пола является сложность проведения ремонтных работ. Что делать, если сразу после монтажа стяжки или спустя несколько лет эксплуатации появляются признаки течи в контуре отопления. Можно выполнить ремонт теплого водяного пола своими руками.

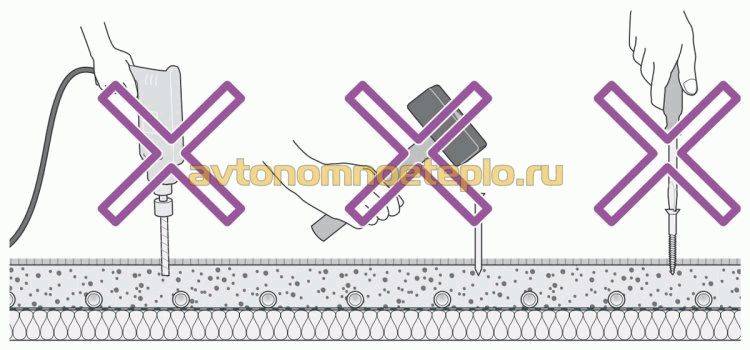

Как можно пробить водяной пол
Стоит отметить, что при условии использования качественных труб и фитингов, срок эксплуатации составит не менее 50 лет. В течение этого времени исключается возникновение течи по причине истончения прочности стенки водяного контура. Но, несмотря на это, вероятность протечки водяного тёплого пола все же существует.
- Проведение ремонтных работ. Наиболее часто целостность контура повреждается при укладке полового покрытия, а также при необходимости закрепить, какую-либо конструкцию на уже залитом фундаменте.
Как найти протечку в теплом полу
Первое, что указывает на наличие протечки, это появление большого количества конденсата на поверхности пола. Но зачастую, определить по этому признаку, где именно находится дырка в контуре отопления, в большинстве случаев не получится.
- Определить протечку можно с помощью следующего проверенного метода. Сверху стяжки натягивается полиэтиленовая пленка и оставляется на сутки. В месте утечки за это время скопится большое количество конденсата.

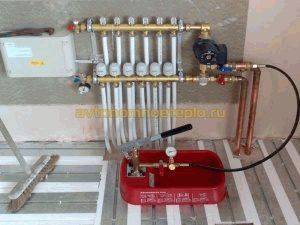

Опрессовщик, это основной прибор для обнаружения протечки водяных полов, который убирает необходимость срывания бетонной стяжки во всем помещении.
Как отремонтировать водяной пол

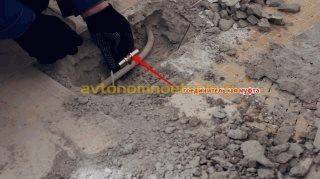

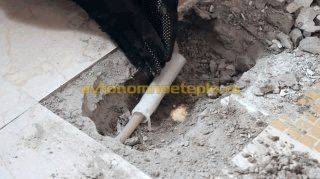

После определения места протечки, выполняется ремонт трубопровода. Выполнить устранение протекания можно самостоятельно. Для этого потребуется наличие специального инструмента и соблюдение следующих этапов ремонта:
- Если в трубопровод попали сверлом или кругом болгарки, нельзя вынимать инструмент, пока из системы не была спущена вода.
Как защитить водяной пол от протечки
В первую очередь защитой от протечек является аккуратность во время проведения финишных работ по укладке напольного покрытия. Было бы неплохо расчертить места прохождения труб на схеме и потом тщательно придерживаться схемы. Еще одним способом избежать разгерметизации является соблюдение правил эксплуатации и использование качественного трубопровода.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Ошибки монтажа и их последствия
Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:
Чаще всего новички допускают следующие ошибки:
Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится
Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит
Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.
Преимущества тёплых полов
Споры по поводу установки систем обогрева пола не прекращаются с того времени, как они были изобретены.
Плюсы, которые очевидны:
- Появляется возможность снять тапочки и тёплые носки, и ходить по кафелю или ламинату в кухонной зоне босиком, что очень комфортно. В кухне это особенно актуально.
- Убираются холодные воздушные прослойки. Ведь, как известно, тёплый воздух от стандартных радиаторов идёт вверх, полы и поверхность над ними остаются холодными. При прогреве пола эта проблема решается.
- В кухонной зоне часто возникает необходимость проветривать помещение, что ведёт к быстрому охлаждению температуры в этой зоне. Тёплые полы помогут быстро компенсировать потери тепла.
- Систему обогрева на поверхности пола очень удобно обустраивать на балконах и лоджиях, где стелить дорожки и ковры не целесообразно.
- Человек чувствует себя более комфортно, когда ноги в тепле, а в районе головы более низкий температурный режим. Технологии тёплых полов позволяют этого добиться.
Что можно сказать против этой системы? Многие утверждают, что это дорого, другие говорят, что теплосберегающие стеклопакеты на современных окнах и радиаторы достаточны для сбережения тепла.
Сравнение пола и электрического отопления
Знание многих преимуществ системы недостаточно для принятия решения. Во-первых, вам необходимо узнать структуру и функционирование обоих ее разновидностей — воды и электричества.
Электрическое напольное отопление
Данная система работает на основе нагревательного мата и тепловых трубок. Они устанавливаются под полом, поэтому они обязательно должны иметь достаточное электрическое сопротивление. Благодаря этому провод может нагреваться током, протекающим через него.
Элементы обогрева и управления, из которых состоит электрическое отопление пола:
- Нагревательные маты — они состоят из специальной сетки, в которую вплетен нагревательный кабель. Именно он генерирует упомянутое тепло. Коврик устанавливается прямо под плиткой. Следует помнить, однако, что не следует размещать его в местах, над которыми будут размещаться твердые элементы, такие как душ, ванна или стоячая раковина. Во-первых, мы будем тратить энергию без необходимости, а во-вторых, разборка таких устройств может повредить коврик;
- Нагревательные кабели — их можно использовать вместо матов. После установки заливается бетонная стяжка. Нагревательные кабели могут быть проложены так, как нам удобно. Нам нужно только помнить о правильном расстоянии между ними (их размер определяется производителем кабеля);
- Нагревательная фольга — изготовлена из полиэфирной и алюминиевой проволоки. Они продаются в модулях, размеры которых мы можем адаптировать к нашим потребностям.
Надо помнить, что электрообогрев пола делится на два типа: накопительный и прямой. В первом случае мы имеем дело с системой, которая находится под слоем бетонной стяжки (толщиной до 10 сантиметров). Все это делает невозможным регулирование генерируемого тепла — сам нагрев тоже идет медленно. То есть должно пройти длительное время, прежде чем жара «пробьет» бетон.
В случае прямого нагрева тепло выделяется немедленно, поскольку все компоненты системы находятся непосредственно под полом (в клеевом растворе). В этом случае рекомендуется использовать термостат, который позволит нам регулировать температуру.
Преимущества электрического теплого пола:
- простая сборка;
- низкая цена компонентов системы;
- электрические маты не замерзают;
- способность регулировать генерируемую температуру;
- низкая вероятность выхода из строя.
Недостатки электрического теплого пола:
- высокие эксплуатационные расходы (счета за электроэнергию выше, чем за воду);
- если системы установлены глубоко под полом, для обогрева помещения потребуется время.
Водяное напольное отопление
В этом случае вместо нагревательного мата и кабелей мы имеем дело с трубами, по которым течет вода. Они могут быть изготовлены из металла или пластика. Их обязательно размещают на теплоизоляции и защищают от влаги, а сверху заливают стяжкой, на которой обустраивается пол.
Элементы обогрева и управления, включенные в пол с подогревом:
Отопительные трубы — как уже упоминалось, они могут быть металлическими или подготовленными на основе пластмасс
Очень важно определиться с элементами от надежного производителя, которые отличаются высокой устойчивостью к коррозии и механическим повреждениям. Первоначальная экономия в результате покупки дешевой системы может привести к сбою или дорогостоящему ремонту;
Патрубки — они позволяют лучше прикрепить их к земле.
Если мы решим вопрос с подогревом воды, не забудьте составить правильный план их распределения. За любые возможные строительные ошибки придется дорого заплатить. Вода стоит намного дешевле электричества, поэтому работа такой системы будет дешевле. Следует также отметить, что водяное отопление пола работает со всеми источниками энергии. Поэтому мы можем использовать как электрические котлы, так и дизельные и газовые котлы.
Более того, эта система будет очень хорошо работать в синергии с тепловыми насосами и солнечными коллекторами. Таким образом, мы имеем дело с двойной экономией. Помните, однако, что системы водоснабжения установлены для систем центрального отопления — если он замерзнет, отопление будет отключено.
Преимущества напольного отопления:
- значительное снижение эксплуатационных расходов, по сравнению с электрической системой;
- независимость от электроснабжения (при использовании подходящего котла);
- возможность синергии со всеми источниками энергии, включая солнечные коллекторы.
Недостатки водяного теплого пола:
- более сложная сборка по сравнению с электрической системой;
- более высокая цена на нагревательные элементы;
- очень дорогой ремонт возможных дефектов;
- сложнее настроить систему;
- зависимость от отказа установки центрального отопления.
Неисправности в системе обогрева пола — почему не работает
Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает — как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.
Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:
- Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя. Иногда непонятно, почему теплый пол плохо греет, а в результате оказывается, что просто терморегулятор неправильно настроен или он работает неправильно.
- Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
- Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.
Поиск неисправности
Ремонт теплого пола своими руками необходимо начать с поиска поломки. Причина неисправности может определяться в области нагревательного элемента, терморегулятора или датчика.
Если в помещении велись монтажные работы, которые предполагали сверление дрелью основания комнаты, скорее всего, механически поврежден провод или труба. Если с водяным полом все становится сразу же понятно (вытекает вода из системы), то электропровод требует произвести измерения сопротивления. Производитель указывает этот показатель на упаковке.
Причина может заключаться в поломке терморегулятора. Если не горит индикатор, не происходит нагрев до требуемого уровня, нужно отсоединить терморегулятор от цепи и включить провода в сеть напрямую. Если пол начинает нагреваться правильно, значит, проблема заключается именно в управляющем устройстве. Поломку выносного датчика также можно установить путем измерения сопротивления. Оно должно составлять от 5 до 30 кОм. Эта величина также указана в инструкции.
Разновидности систем «теплые полы»
Система «теплые полы» представляет собой комплекс, монтируемый под напольное покрытие или непосредственно в стяжку.
В зависимости от способа теплопередачи различают водяные и электрические теплые полы.
Водяные
Состоят из десятков метров пластиковых труб, по которым циркулирует теплоноситель (вода, специальные жидкости) распределительного коллектора, циркуляционного насоса, расширительного бачка, регулирующего термостата и нагревателя (собственный котел, тепловой коллектор или централизованное отопление).
Электрические
В качестве нагревательного элемента выступает непосредственно электрокабель, управляемый терморегулятором и встроенными в пол датчиками.
В этой категории выделяют такие подвиды:
- Кабельные – силовой изолированный провод монтируется в стяжку. Чаще всего требует отдельного трехфазного питания.
- Нагревательные маты – кабель закреплен на специальной сетке, монтируется в стяжку или под напольное покрытие (зависит от мощности).
- Пленочные (ПЛЭН или инфракрасные) – на пленку нанесены карбоновые нагревательные элементы или углеродные стержни, которые излучают тепло в инфракрасном спектре. Устанавливаются под рулонное или штучное напольное покрытие с некоторыми ограничениями, под керамическую плитку или керамогранит.
Каждая из перечисленных разновидностей имеет свои особенности и слабые стороны, которые в итоге приводят к порче и выходу из строя всей системы.
Не греет электрический провод
Ремонт водяного теплого пола выполняется проще. Найти причину неисправности в этом случае также не составит труда. Проблематичнее произвести ремонт электрического теплого пола.
После проведения замеров сопротивления отклонение даже на 5% от указанной производителем величины относится к некорректной работе провода. В этом случае лучше обратиться к специалисту. Желающим выполнить ремонт самостоятельно нужно приобрести специальное оборудование.
Если кабель перегорел, найти место поломки поможет специальный прибор. Он позволит просмотреть провод в стяжке. Для этого система отсоединяется от питания. Сопротивление между жилой и оплеткой должно составлять 1 Ом или более.
Заливаем стяжку и укладываем финишное покрытие
Заливаем стяжку
Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.
Примерная таблица расчета мощности и длины нагревательного кабеля
Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.
Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления
Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.
Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях
Удачной работы!
Неправильный порядок подключения контуров к коллектору
Установка теплого пола своими руками нередко приводит к этой самой типичной ошибке. Она происходит, когда сам контур и обратку контура сажают на один и тот же коллектор. В итоге этот контур не работает. Это выглядит следующим образом. Сверху находится подающий коллектор. Труба от него идет к подаче воды в систему и возвращается на этот же коллектор, на другой выход. В итоге получается мертвая петля.
Иногда при монтаже нарушают последовательность подключения контуров на коллекторы. Желательно при монтаже коллектора, чтобы каждый контур по порядку подключался к коллектору, то есть подача этого контура должна совпадать с этим же местом подключения на обратном коллекторе. Следующий контур – второй вентиль на подающем и второй вентиль на обратном коллекторе. Из-за смены порядка монтажниками могут возникать сложности с регуляцией контура, что может привести к неработающему контуру или целой зоны. Такую систему теплого пола бывает очень сложно настроить.

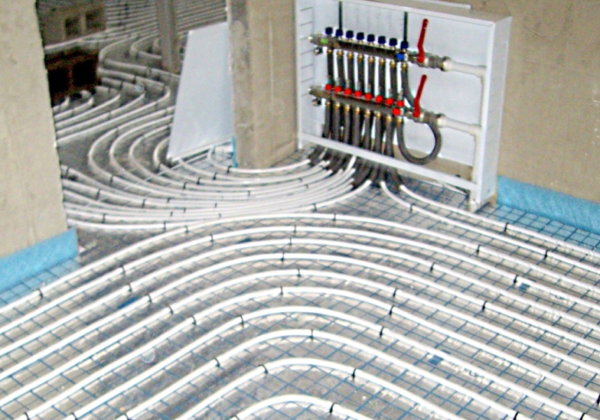

Монтаж водяного теплого пола
Водяной теплый пол в частном доме укладывается по следующей технологии:
- Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
- Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
- Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
- Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
- Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
- Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.
Как выбрать необходимую мощность теплого пола
Выбор комплекта теплого пола
Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.
Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

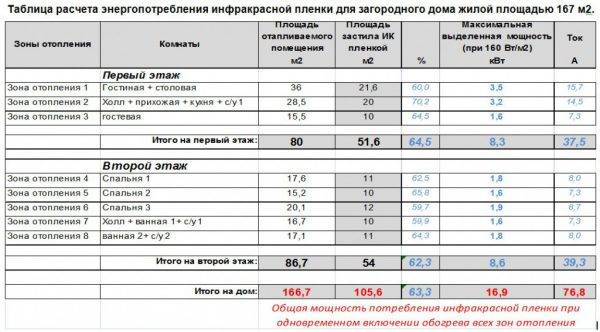

Потребление электроэнергии пленочным теплым полом
Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.
Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.
Таблица расчета мощности нагревательного кабеля
| Коридор, кухня | 90-140 |
| Санузел, ванная комната | 170-190 |
| Балконы, лоджии | До 200 |
| Жилые помещения | До 130 |
Ремонт водяного теплого пола своими руками
Если укладка этой системы отопления производилась профессионально и с использованием добротных комплектующих, то можно быть уверенным, что лет пятьдесят она прослужит достойно и без поломок. Однако возникают непредвиденные ситуации, из-за которых может потребоваться ремонт. Срочный вызов мастера поможет исправить ситуацию, но можно решить эту проблему своими силами, без лишних финансовых затрат.
Схемы устройства теплых полов.
Первое, что нужно незамедлительно сделать, если обнаружена протечка в системе водяного отопления, — это как можно быстрее перекрыть воду. Затем демонтировать часть напольного покрытия над местом прорыва воды и обследовать трубы на предмет выявления причины неисправности
Если труба получила механическое повреждение при неосторожном обращении с дрелью или перфоратором, нельзя вынимать насадку до того, как доступ воды в систему будет прекращен
