Расчет ленточного фундамента — пример вычислений в 3 простых этапа

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

  • γc – коэффициент эксплуатационных условий;
  • γn – коэффициент запаса надежности, принимаемый равным 1,2;
  • F – полная (суммарная) нагрузка на грунт.

Рекомендуем: Как сделать ленточный фундамент для частного дома своими руками? Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

  • каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
  • бревенчатый и брусчатый сруб – 72-95 кг/м²;
  • кирпичная кладка толщиной 15 см – 210-260 кг/м²;
  • стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

  • чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
  • то же, но с плотным утеплителем – 140-190 кг/кв.м;
  • напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
  • перекрытие бетонными плитами – 500 кг/м².

Крыша:

  • металлическая кровля из листа – 22-30 кг/кв.м;
  • рубероид, толь – 30-52 кг/кв.м;
  • шифер – 40-54 кг/кв.м;
  • керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

  1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
  2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
  3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

  • северные районы – 180-195 кг/м²;
  • средняя полоса РФ – 95-105 кг/м²;
  • южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

Сборно-монолитный фундамент.

Эта конструкция сочетает в себе конструктивность и экономичность. Выбор ширины ленты позволяет подобрать оптимальную и целесообразную конструкцию и оптимизировать статью расходов на фундамент не в ущерб качеству и надежности.

При закладывании сборно-монолитного фундамента специалисты рекомендуют строго соблюдать технологию, характерную для этого типа. Намного продлить срок его эксплуатации поможет соблюдение монтажа отвода атмосферных осадков. Это ливневая канализация, отмостка, поверхностный дренаж. Также необходимо теплоизолировать ленту фундамента .Если цокольную часть укрепить плиткой, декорированным камнем, то это обеспечит его стойкость.

Расчет количества арматуры для фундамента

Не редко случается так, что арматуру привезли на строительный участок, а когда начинают вязать каркас, оказывается, что ее не хватает. Приходится докупать, платить за доставку, а это уже дополнительные расходы, которые в строительстве частного дома совсем не желательны.

Для того чтобы такого не случилось, необходимо грамотно произвести расчет количества арматуры для фундамента.

Допустим, у нас есть такая схема фундамента:

Давайте попробуем рассчитать количество арматуры для такого ленточного фундамента.

Расчет количества продольной арматуры

Для того, чтобы рассчитать необходимое количество продольной арматуры для фундамента, можно воспользоваться грубым подсчетом.

Для начала необходимо найти длину всех стен фундамента, в нашем случае это будет:

6 * 3 + 12 * 2 = 42 м

Так как у нас 4-х стержневая схема армирования, необходимо полученное значение умножить на 4:

Мы получили длину всех продольных стержней арматуры, но не стоит забывать, что:

Для того чтобы учесть этот запуск, существует два способа:

  • Составить схему расположения прутов и рассчитать количество таких стыков
  • Прибавить около 10-15% к полученной цифре, как правило, этого бывает достаточно.

Спорная методика расчета нагрузки на фундамент

Методики расчета во многих источниках практически одинаковые. Но иногда попадаются некоторые противоречивые особенности. Цитата

«Нагрузка кровли распределяется между теми сторонами фундамента, на которые через стены опирается стропильная система. Для обычной двускатной крыши это обычно две противоположные стороны фундамента, для четырехскатной – все четыре стороны. Распределенная нагрузка кровли определяется по площади проекции крыши, отнесенной к площади нагруженных сторон фундамента, и умноженной на удельный вес материала.»

По такой же методике, где во внимание берутся только две стороны фундамента, предлагается просчитывать снеговые нагрузки и нагрузки от перекрытий. Но это не совсем верно:

  • Кровельная нагрузка (удельный вес материала) используется для определения оптимального шага и сечения стропил, обрешетки.
  • Нагрузка может распределятся на те участки стены или мауэрлат, где закреплены стропильные ноги, но далее, благодаря армированному поясу, стенам и фундаменту, она равномерно распределяется по всей подошве фундамента.

Поэтому, при определении нагрузок на фундамент, в том числе ветровых, снеговых и от перекрытий, нужно учитывать всю площадь опирания на грунт.

Расчет усилий передаваемых от стен

Нагрузки на стены зависят от количества этажей и планируемой высоты потолков

Для определения нагрузки от стен необходимо высчитать такие параметры, как количество этажей, их высота, размеры в плане.

То есть нужно знать длину, высоту и ширину всех стен в доме и путем перемножения этих данных определить общий объем стен, имеющихся в здании.

Далее объем здания умножают на удельный вес материала, используемого в качестве стен, согласно приведенной ниже таблице, и получают вес всех стен здания.

Затем вес здания делят на площадь опоры стен на фундамент. Перечисленные действия можно записать в следующем порядке:

  1. Определяем площадь стен S=AxB, где S- площадь, A — ширина, В — высота.
  2. Определяем объем стен V=SxT, где V-объем,S-площадь, T- толщина стен.
  3. Определяем вес стен Q=Vxg, где Q-вес, V-объем, g — удельный вес материала стены.
  4. Определяем удельную нагрузку,с которой стены здания давят на фундамент ( кг/м2) q=Q/s, где s-площадь опирания несущих конструкций на фундамент.
Материал стенкПаКгс/м3
С использованием утеплителя на деревянном каркасе или на каркасе из легкого профиля, обшитого листовым материалом3300
Брус или бревно6600
Стены газобетонные6600
Шлакоблоки121200
Ракушечник151500
Пустотелый кирпич141400
Полнотелый кирпич181800

Пример расчета свайного фундамента

Пример расчета свайного фундамента можно легко найти в интернете, однако он изобилует специфическими формулами и символами, в которых неподготовленному человеку разобраться весьма проблематично, да и ни к чему – это дело специалистов.

В качестве примера приводим алгоритм расчета свайно-ростверкового фундамента:

Расчет массы строения;

Чтобы определить массу здания необходимо отдельно рассчитать вес каждого конструктивного элемента дома (кровли, перекрытий, стен, стяжки, стропильной системы). Делается это исходя из размеров конструктивных частей зданий и усредненного веса одного квадратного метра стройматериалов.

Расчет полезных нагрузок;

К полезным нагрузкам относится вес мебели, декоративной облицовки стен, людей и предметов, находящихся в доме во время эксплуатации сооружения. Согласно действующим строительным нормативам, величина эксплуатационной нагрузки составляет 100 кг на 1 м2 перекрытия жилого здания.

Расчет снеговых нагрузок;

Необходимо определить, какая нормативная снеговая нагрузка приходится на ваш регион, и умножить полученную величину на площадь кровли здания.

Определение совокупных нагрузок на фундамент;

Суммируем массу здания, полезную и снеговую нагрузку и умножаем полученную величину на коэффициент надежности. Для жилых зданий его величина составляет 1,2.

Определение грузонесущей способности сваи;

Исходя из полученных в результате геодезических изысканий характеристик грунтов высчитываем несущую возможность одной железобетонной сваи по формуле:

Определение количества свай в фундаменте и требуемой длинны опор.

Чтобы рассчитать количество свай делим совокупные нагрузки, действующие на основание, на грузонесущую способность одной сваи.

Длина свай определяется исходя из типа грунтов на объекте. Опорная подошва опоры должна вскрывать неустойчивые верхние пласты грунта и углубляться не менее чем на 1 метр в высокотвердые песчаные либо глинистые породы.

К требуемой длине добавляются 40 см., необходимые для сопряжения свай с железобетонным ростверком. В фундаменте сваи размещаются с шагом в 2-2.5 метров, по одной опоре устанавливается на углах дома и в точках пересечения его стен.

Расчет ростверка

Расчет ростверка выполняется по указанных в предыдущем разделе статьи формулам. Рекомендуем доверить проектирование обвязки профессионалам, поскольку самостоятельно произвести правильные расчеты, не обладая должным опытом, невозможно.

Наиболее часто используемое сечение ростверка – 40*30 см. Тело обвязки формируется из бетона марок М200 и М300, конструкция дополнительно армируется продольно-поперечным каркасом из прутьев арматуры А2 и А1 (10-15 мм. в диаметре).

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента

предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Этап III. Корректировка размеров фундамента

Итак, остается только расчет бетона на ленточный фундамент – его объем будет равен кубатуре самого фундамента. Как ее вычислить? Очень просто – ширину ленты умножить на высоту и на общую длину. Обычно ширина ленты не превышает 40 см, длина – это сумма дли всех стен бани, которые являются несущими, а высота – это значение надземной части плюс подземная.

Вот и все: подготовка к возведению нулевого уровня бани всегда, конечно, кропотливая и отнимает немало времени и сил, зато минимум три поколения будут париться в любимой парной со спокойной душой.

Правильно просчитанный и спроектированный фундамент

Сколько нужно материалов: классическая формула состава

Разобравшись с тем, как посчитать кубатуру на фундамент, переходим ко второй части – к подбору состава бетона

Также важно определить пропорции бетона в обычных ведрах для бетономешалки, чтобы максимально упростить процесс дозировки компонентов. Например, для создания обычного раствора для фундаментных работ, потребуется:

25 кг цемента; 75 кг песка (5 ведра)

Расчет основан на плотности сухой песчаной смеси – 1600 кг/м 3. При засыпании влажного материала следует делать соответствующие поправки; 125 кг гравия (8 ведра). Несмотря на то что камень, на первый взгляд, кажется тяжелее песка, ввиду своей формы, он не занимает все пространство емкости

25 кг цемента; 75 кг песка (5 ведра). Расчет основан на плотности сухой песчаной смеси – 1600 кг/м 3 . При засыпании влажного материала следует делать соответствующие поправки; 125 кг гравия (8 ведра). Несмотря на то что камень, на первый взгляд, кажется тяжелее песка, ввиду своей формы, он не занимает все пространство емкости

При расчете бетона по умолчанию принимается во внимание щебень с фракцией среднего размера; 11,5 литров воды. Расчет в ведрах осуществляется исходя из среднего веса продукта 15 кг/ ведро. Проектная марка бетона – М400, марка портландцемента – М500

Проектная марка бетона – М400, марка портландцемента – М500

Расчет в ведрах осуществляется исходя из среднего веса продукта 15 кг/ ведро. Проектная марка бетона – М400, марка портландцемента – М500.

Для того чтобы вручную изготовить однородный по своей консистенции и свойствам состав необходимо пошагово придерживаться следующей мини-инструкции.

Подготовка смеси

Наливают 7 литров воды в миксер и запускают его. Затем постепенно добавляют большую часть щебеня и весь цемент. После закладывают всю приготовленную массу песка и оставшуюся часть щебня. Оставшаяся вода доливается после укладки всех компонентов чтобы получить соответствующий заданной консистенции бетон. Такая нестандартная закладка поможет приготовить качественный раствор без образования комков и необходимой жесткости.

Доводка смеси

После того как смесь достигла готовности, ее необходимо вылить в тачку и транспортировать к месту укладки. Если вы обладаете мобильным бетоносмесителем, то можно упростить процесс подачи бетона до максимума. Для этого нужно установить его возле фундамента, чтобы готовая смесь попадала сразу в подготовленную опалубку.

Во избежание потери раствора при непосредственной заливке фундамента можно установить на опалубку металлический бортик, который будет находиться непосредственно под бетоносмесителем.

При отсутствии специализированного оборудования (миксера) бетон может быть замешан вручную. Но такой способ считается наименее эффективным по причине трудностей в обеспечении необходимого периода перемешивания смеси, в котором происходят процессы создания новых физико-химических связей между всеми элементами состава.

В заключение, правильный расчет бетона для забивки базы будущей постройки даст вполне четкое понятие о том, сколько приобретать рабочего раствора или материала для его изготовления, что значительно сократит издержки строительства.

Расчет

Расчетное сопротивление грунта основания

Данные для расчета взяты из СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*).

, где

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент, принимаемый равным единице, если прочностные характеристики грунта ( и ) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам приложения Б;

ширина подошвы фундамента, м;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих ниже подошвы фундамента, кН/м3;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих выше подошвы фундамента, кН/м3;

расчетное значение удельного сцепления грунта, залегающего
непосредственно под подошвой фундамента (см. 5.6.10), кПа;

угол внутреннего трения грунта основания;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

Коэффициент, принимаемый равным единице при b < 10 м; kz= z0 ÷ b+ 0,2 при b ≥ 10 м (здесь z0 = 8 м)

глубина заложения фундаментов, м, бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (5.8);

глубина подвала, расстояние от уровня планировки до пола подвала, м;

Более подробную информацию можно посмотреть: Расчет сопротивления грунта основания

Данные для расчета взяты из приложения В СП 22.13330.2011 (СНиП 2.02.01-83*).

Формула при d ≤ 2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro).

Формула при d>2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, — k2 = 0,25, супесями и суглинками — k2 = 0,2 и глинами — k2 = 0,15;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro);

расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, кН/м3.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

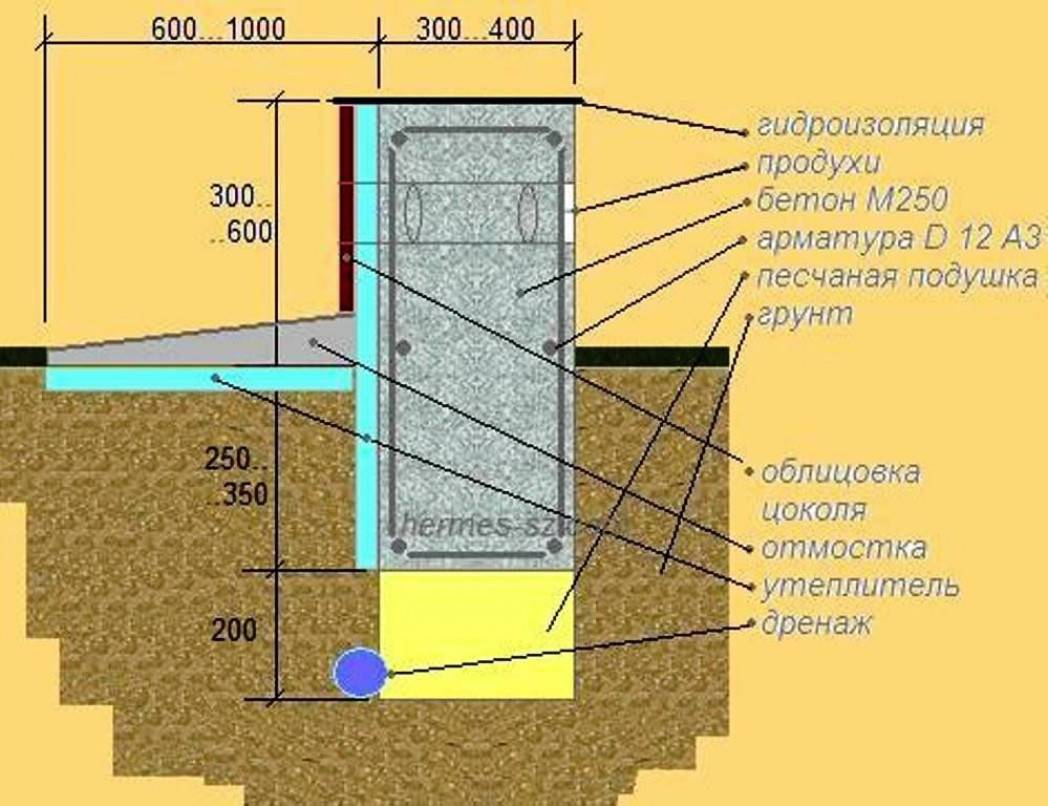

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

  1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
  2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
  3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
  4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
  5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

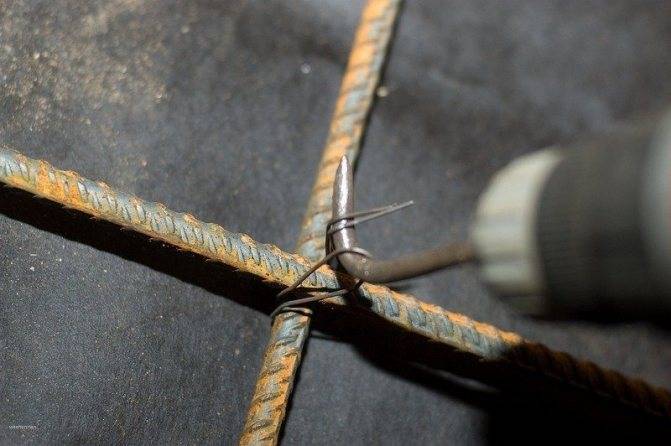

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов


На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Как посчитать куб бетона для заливки пола

Для повышения нагрузочной способности пола и обеспечения его плоскостности выполняется бетонная стяжка. После застывания бетона такая поверхность служит основой для укладки напольных покрытий или керамической плитки. Для предотвращения растрескивания толщина формируемой бетонной стяжки составляет 5–10 см. Это связано с тем, что более тонкий материал растрескивается в процессе эксплуатации

Важно правильно рассчитать куб бетона, чтобы сформированная стяжка была прочной и имела предусмотренную проектом толщину

Формула для определения количества раствора V=Sxh расшифровывается легко:

  • V – количество заливаемого материала;
  • S – суммарная площадь бетонируемой стяжки;
  • h – толщина бетонной основы.

Разберемся, как выполнить вычисления для помещения с размерами 6х8 м и толщиной бетонной основы 0,06 м:

  1. Определите площадь напольной поверхности, перемножив длину и ширину помещения – 6х8=48 м 2 .
  2. Вычислите объем заливаемого бетонного состава для формирования стяжки, умножив площадь на толщину слоя – 48х0,06=2,88 м 3 .

Руководствуясь приведенным алгоритмом, можно легко определить количество бетонного состава для бетонирования пола. Возникают ситуации, когда черновая поверхность имеет уклон. В этом случае формируемая стяжка имеет разную толщину по площади помещения. В данной ситуации можно использовать усредненную толщину слоя, что снижает точность вычислений.

Расчет нагрузки ленточного фундамента

Профессионалы, выполняя подобные расчеты, прибегают к помощи геологических изысканий и программ. Ниже будет приведен пример расчета, его, в принципе, достаточно при самостоятельном строительстве, но не следует забывать о том, что он приблизителен.

Для выполнения расчетов нагрузки ленточного фундамента понадобится масса параметров:

  • периметр здания;
  • площади внешних и внутренних стен, чердачного перекрытия (если сооружение будет иметь несколько этажей, следует вычислять площади перекрытий между этажами, в том числе), а также кровли;
  • также не обойтись без строительных справочников, из них будут браться величины удельного веса материалов. Пример расчета будет основан на следующих данных: одноэтажный дом 7х8 с 1-й внутренней стеной протяженностью 7 м и потолком 2,7 м.

Шаг №1. Вычисление периметра сооружения:

(7+8)*2=30;

Шаг №2. Считаем площадь внешних стен:

30*2,7=81 кв. м.;

Шаг №3. Длина внутренних стен равна периметру – 30 м.

Шаг №4. Площадь цоколя здания:

7*8=56 кв. м.;

Шаг №5. Площадь внутренних стен:

30*2,7=81 кв. м. Такой же будет квадратура чердачного перекрытия, учитывая геометрию строящегося здания;

Шаг №6. Площадь кровли, с учетом того, что она выступает за стены на 50 см:

8*9=72 кв. м.

Предположим, что на строительство внешних стен пойдет пустотелый кирпич толщиной 510 мм, внутренних – он же, но 380 мм; у здания будет железобетонное цокольное покрытие, чердак выполняется из деревянных балок с утеплителем плотностью 200 кг/куб. м, кровля из гончарной черепицы с уклоном 45 градусов.

Шаг №7. Вес стен:

81*750+81*600=119350 кг, где 750 и 600 – средний удельный вес стены, выполненной из данного материала (справочные данные);

Шаг №8. Вес перекрытия в цоколе сооружения:

56*500=28000 кг, где 500 – средний удельный вес перекрытия из железобетона;

Шаг №9. Вес чердачного перекрытия:

56*100=5600 кг, где 100 – средний удельный вес чердачного перекрытия, выполненного из утепленных балок, плотностью 200 кг/куб. м;

Шаг №10 в процедуре расчета монолитного ленточного фундамента. Масса кровли:

72*80=5760 кг, где 80 – средний удельный вес кровли, с учетом, что материал для нее используемый – это гончарная черепица;

Шаг №11. Нагрузки, которые здание будет испытывать при эксплуатации:

56*210+56*105=17640 кг, где 210 и 105 – эксплуатационные нагрузки (мебель, оборудование различного рода);

Шаг №12. Нагрузка вызванная, выпавшим на крышу снегом:

72*50*0,4=1440, где 50 – нагрузка снежного покрова, принимаемая для Южных регионов РФ.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
