Погодозависимые системы отопления в доме

Автоматика системы отопления в частном доме

Еще на этапе будущего строительства частного дома возникает вопрос, какое именно отопления выбрать, чтобы обеспечить и комфортную обстановку в доме и минимизировать затраты на содержание всей отопительной системы. Обычно выбор отопления частного дома сводится к трем основным аспектам выбора:

  • Какой выбрать котел;
  • Какая будет конфигурация отопительной системы;
  • Автоматика системы отопления в частном доме.

Что касается выбора котла, который является основным источником тепла в доме, то выделяют три его основных вида, которые больше всего пользуются популярностью среди потребителей. Каждый из видов имеет как преимущества, так и недостатки.

  • Газовый котел. Это будет самый выгодный вариант, если имеется магистральная линия подачи топлива. При отсутствии этой линии, можно использовать сжиженный газ в баллонах, но это не лучшим образом отражается на стоимости обслуживания отопительной системы;
  • Электрический котел. Это довольно дорогой вариант, который требует большого расхода электричества. Чтобы минимизировать затраты и обеспечить в помещении комфортную остановку, прибегают к установке электрических теплых полов, который значительно экономней;
  • Твердотопливные котлы. Пользуется большой популярностью среди потребителей, так как позволяет легко организовать автономную систему отопления. Но есть и некоторые нюансы: обслуживание такой системы вызывает некоторые неудобства. К тому же, такие котлы лучше всего использовать для обогрева небольших домов или же использовать его в зависимости от сезона.

Схемы обвязки котельной и принципы управления контурами

Для того чтобы организовать работу одного или нескольких отопительных контуров в гидравлической системе, их необходимо присоединить к теплогенератору-котлу. Эту задачу можно решить разными способами, специалисты называют их схемами обвязки котельных. Рассмотрим наиболее распространенные из них, а также принципы организации соответствующего процесса управления со всеми их достоинствами и недостатками.

Отопительные контуры по способу достижения температуры в них разделяются на прямой и смесительный. Температура воды в прямом контуре достигается только за счет горелки и зависит от продолжительности ее работы.

В смесительном контуре температура теплоносителя определяется как работой горелки, так и положением заслонки исполнительного устройства – трёхходового смесительного клапана с сервоприводом. Прибегнув к первому варианту, можно без проблем связать низкотемпературный котел с одним контуром радиаторного отопления и обеспечить автоматизированное управление им в зависимости от наружной температуры. Дело это совсем несложное и относительно недорогое. Если же требуется организовать, помимо отопления, и горячее водоснабжение, причем не прибегая к смесительным узлам, применяют два типа схем. Первая – с трехходовым краном, вторая схема – с двумя насосами.

Самой простой является схема с трехходовым переключающим краном, оснащенным сервоприводом. Вода от котла направляется к крану, который, в свою очередь, направляет ее либо в отопительный контур, либо в контур подогрева бойлера. Переключение может осуществляться по команде панели управления котла. Контроль температуры воды в бойлере осуществляет автоматика с помощью установленного в нем датчика температуры. Как только вода остынет ниже необходимого уровня, подается команда на переключение трехходового крана. Необходимо учесть, что при такой схеме обвязки и управления во время нагревания воды в бойлере отопление отключается (то есть нельзя организовать управление горячим водоснабжением со смешанным приоритетом).

Коллекторная схема, как следует из названия, предполагает использование для обвязки котельной коллекторов, представляющих собой трубы с выводами на необходимое количество контуров. Такая схема, будучи довольно простой, получила широкое распространение благодаря появлению так называемых компонентов быстрого монтажа. В их состав входят насосно-смесительные группы. Эти устройства позволяют достаточно быстро (обвязка котельной занимает считанные дни) собрать систему с несколькими нагревательными контурами. Однако необходимо отметить, что подобные модули применяются главным образом для котельных небольшой мощности – до 85 кВт.

Тем не менее они чрезвычайно удобны при монтаже и заметно снижают риск ошибки из-за пресловутого человеческого фактора, поскольку собраны и проверены на работоспособность и герметичность в заводских условиях.

Существует интересный вариант для обвязки котельных с применением гидравлического разделителя (гидрострелки). Имеется в виду схема первичного и вторичных колец, принцип действия которой таков: котловая вода постоянно циркулирует по малому контуру (первичному кольцу), из которого с помощью циркуляционных насосов отбирают теплоноситель уже другие потребители тепла (различные контуры). Достоинством этой схемы является возможность подключения большого количества вторичных контуров при обеспечении номинальной скорости протока через котел и относительной простоте конструкции.

Компания DE DIETRICH (Франция) рекомендует применять для обвязки своих котлов термогидравлический распределитель (сокращенно – ТГР). При его использовании достигается постоянный расход теплоносителя через нагревательное устройство – независимо от значения расхода воды в отопительных контурах, где этот показатель может быть разным. В результате удается добиться оптимальной сбалансированной работы котла и контуров отопления.

Важно заметить, что автоматика многих производителей позволяет осуществлять управление котлом и контурами в самых различных схемах обвязки котельной. Однако поиск наиболее подходящего варианта и подбор автоматики все же лучше поручить специалисту.


Работа котла с теплыми полами

В теплом поле внушительная инерция тепловой энергии – этому способствуют значительные объемы греющей стяжки.

Управляя нагревом теплых полов и режимом погодозависимости, можно заблаговременно согласовать теплопотери дома и температуру стяжки, чтобы не выбрасывать в атмосферу лишнее тепло. Погодозависимая автоматика систем отопления экономит на системе «теплого пола» в целом.

Учитывая тот фактор, что помещения в современных условиях оборудованы системой отопления различных типов (теплый пол, радиаторная, вентиляционная система, бассейны, фанкойлы), необходима автоматика, с помощью которой можно будет обеспечить их экономичную и слаженную эксплуатацию. На рынке систем отопления предлагают погодозависимые контроллеры такого плана:

  1. Основной контроллер. Он оборудован клеммами контроля, одним либо двумя котлам, вмонтированным таймером. В данный контроллер заложено восемь систем гидравлики (2 независимых контура и 6 схем с управлением котлами).
  2. Контроллер расширения, в котором запрограммированы две гидравлические схемы. У него нет встроенного таймера. С таким оборудованием можно расширить контроль системы отопления, если основной регулятор не справляется с контролем отопительной системы. Котлы он не регулирует.
  3. Контроллер независимого смесительного контура. Здесь запрограммирована одна гидравлическая схема, которая может функционировать исключительно автономно. Оборудован встроенным таймером. Есть возможность организации погодозависимого контроля одиночным контуром.
  4. Основной контроллер для работы с буферной емкостью. В нем есть клемма контроля одним котлом, подключенного к отопительной системе через емкость-буфер. Также оборудован таймером.

Датчики

Датчики предназначены для контроля давления и температуры в помещении, на улице и теплоносителя в трубопроводах системы отопления.

Датчики температуры бывают:

Погружными. Предназначены для снятия показаний о нагреве воды в трубах. Их монтаж выполняется на определенных участках системы. Данные датчики бывают биметаллическими и спиртовыми

Дистанционными. Данный тип датчиков устанавливается вне системы отопления. В последнее время популярностью пользуются беспроводные модели, которые передают информацию с помощью вспомогательной электроники, что даёт возможность установить их практически в любом месте – отдельном помещении или на улице.

Датчики давления бывают механическими — реле давления (механическое измерение перепада давлений и электрическое преобразование) и аналоговыми датчики давления (преобразование давления сразу в электрический сигнал, например, с помощью пьезо-элементов).

Умный дом теплоснабжение с погодозависимым контроллером и регулятором

Под ставшим привычным понятием «умный дом» нужно понимать не только загородный дом, дом за городской чертой либо дом за городом. Квартира в городе, офис, а еще многие иные типы помещений прекрасно вписуются под такое осознание. Если рассматривать систему отопления с этой точки зрения, то с подобным подходом к ней нужно осуществить несколько основных принципов. Когда мы говорим умный дом, – теплоснабжение в этом случае должно давать уютные условия проживания или экономию расходов на собственное содержание.

Умный дом

  • Каким может быть теплоснабжение?
  • Как оно организовано

Давно известно, что комфорт бесплатным не бывает. Любые попытки обеспечить вспомогательные удобства или освободится от лишних забот благодаря применению автоматики, будут означать увеличение расходов. Однако независимо от нашего желания, для умного дома теплоснабжение играет едва ли не важную роль в разработке уютных условий, и от его организации в большинстве случаев зависят расходы на его содержание.

В том случае, когда применяемое оборудование, автоматика и средства регулирования выбраны и применяются правильно, то отопительная система – умный дом, жилую площадь или автогараж она будет обогревать – значения не имеет, сумеет помимо поддержания заданных условий обеспечить еще и экономию топлива.

Сначала это можно достичь взаимным действием отопительного котла с руководящим центром. Помимо наличия личных средств безопасности, у котла такого типа есть интерфейс связи, благодаря ему и может быть осуществить умное теплоснабжение дома загородного. В самом примитивном виде под этим необходимо понимать, что умный дом управление теплоснабжением выполняет в зависимости от достигнутой в помещении температуры по сигналам от датчиков.

Элементы системы управления теплоснабжением в умном доме

Хороший вариант аналогичного управления – температурная регулировка носителя тепла. Но при всех плюсах подобного построения теплоснабжения, есть и иные, намного лучше подходы к организации работы обогревания. На данное время многообещающим считается погодозависимое управление теплоснабжением.

Как оно организовано

С подобным подходом Плюс ко всему к датчику домашней температуры применяется еще и датчик внешней температуры. Как правило, погодозависимый регулятор теплоснабжения будет работать и с одним внешним датчиком, но применение 2-ух дает возможность добиться более точного поддержания режима и даже осуществить самоадаптацию системы.

Погодозависимый контроллер с термопреобразователем

Не прекращает работу погодозависимый контроллер системы обогрева на основании запрограммированной кривой соответствия температуры носителя тепла внешним условиям. В самом примитивном виде это смотрится подобным образом – если на улице становится холоднее, то температура воды в системе увеличивается, если теплее – то уменьшается.

Одной из базисных точек погодное управление теплоснабжения может применять температуру плюс двадцать градусов – при ней температура носителя тепла берется равной находящейся вокруг, при этом практически обогрев выключается.

Подобный подход к организации теплоснабжения должен также предусматривать и зональное управление, т.е. в индивидуальных местах температура должна дополнительно корректироваться в отношении к конкретной по внешнему датчику. Если, к примеру, в одном из помещений собралось очень много людей, благодаря чему в нем стало более жарко, то система фиксирует локальное увеличение температуры относительно той, что установил атмосферный регулятор теплоснабжения, и выполняет коррекцию в данной зоне.

Применение 2-ух датчиков – уличного и внутреннего, помимо экономии топлива понижает инерционность работы системы, что увеличивает ее результативность и обеспечит также дополнительное уменьшение расходов на содержание.

Очень часто самым правильным выбором для организационных работ теплоснабжения будет применение технологий обогревания, характерных умному дому. В данном случае можно достичь и увеличения уровня удобства в доме, и экономии расходов на его теплоснабжение.

Погодозависимый контроллер ТРЦ-04 с беспроводным датчиком температуры

Для управления двумя независимыми контурами системы отопления и отдельным контуром ГВС нами разработаны и изготавливаются два принципиально новых устройства погодозависимой автоматики: базовая модель многофункционального погодозависимого контроллера (МПК ТРЦ-04),
а также аналогичное устройство с функцией адаптивного управления отоплением (МАПК ТРЦ-04) для работы с беспроводными датчиками температуры

В настоящей публикации уделяется внимание некоторым принципиальным особенностям последнего цифрового терморегулятора с расширенными функциональными возможностями.

Фото. 1. Готовый комплект МАПК ТРЦ-04 с беспроводным датчиком температуры.

В отличие от упомянутых в таблице выше устройств других компаний, изготавливаемый и предлагаемый нами контроллер отопления содержит специальный радиомодуль и программное обеспечение, изначально комплектуется одним беспроводным датчиком температуры (БДТЦ).
Благодаря чему возможно применение адаптивного погодозависимого регулирования системы отопления, содержащего один или два независимых контура .
При необходимости использования и адаптивного управления двумя независимыми контурами системы отопления потребуется приобрести дополнительный БДТЦ для второго контура.

Ключевые особенности контроллера системы отопления МАПК ТРЦ-04

При разработке МАПК ТРЦ-04 основное внимание уделялось обеспечению простоты при первичной настройке и полной самодостаточной и надежной работе погодозависимого контроллера
с минимально возможным вмешательством человека в процессе эксплуатации системы отопления.

Эти задачи были решены, в частности, путём:

  • создания максимально возможной по простоте меню настройки устройства с достаточно понятной и внятно составленной инструкцией по монтажу и эксплуатации, что позволяет настроить систему в течение примерно 15…30 минут;
  • применения цифровых датчиков температуры, не требующих каких-либо настроек при монтаже или в процессе эксплуатации;
  • обеспечения высокой надежности, в том числе, благодаря использованию современного микроконтроллера и симисторных ключей для управления сервоприводами узлов смешения;
  • разработки и реализации уникального алгоритма, обеспечивающего достаточно точное и стабильное поддержание заданной температуры окружающего воздуха в отапливаемых помещениях практически вне зависимости от теплотехнических характеристик здания, погодных условий
    , с учётом температуры теплоносителя и температуры наружного воздуха.

При первичной установке и настройке МАПК ТРЦ-04 с БДТЦ, в процессе его эксплуатации, отпадает необходимость периодических
дополнительных настроек устройства – а значит отсутствуют необходимость в заключении каких-либо договоров на обслуживание с подрядной организацией,
более не потребуется поиск и(или) подбор наклона подгодозависимых кривых отопления.

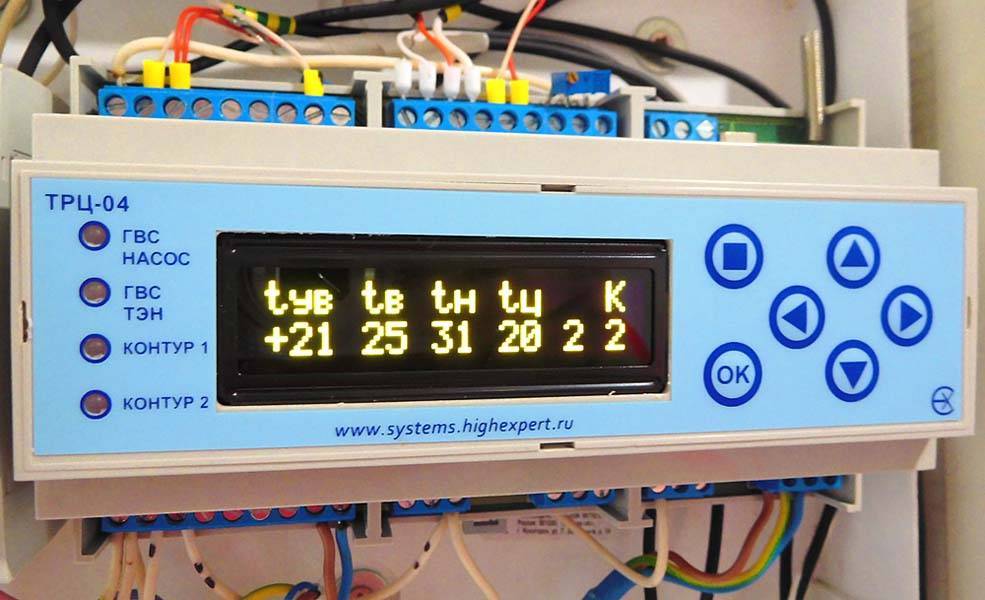

Фото 2. Опытный образец контроллера МАПК ТРЦ-04 в работе.

Вам следует лишь один раз задать желаемые температуры воздуха для помещений, в которых размещаются соответствующие беспроводные датчики температуры, и терморегулятор будет автоматически управлять исполнительными устройствами и поддерживать заданные параметры.

Автоматическое управление котлами Protherm

Котлы без регулировки включают нагрев в зависимости от параметров теплоносителя. Погодозависимая аппаратура Protherm управляет нагревом на основе данных с уличных и комнатных датчиков. Терморегуляторы экономят до 30% топлива, снижая частоту включения котла.

Комнатные регуляторы, которые применяются с электрическим котлом Протерм Скат:

  • Instat Plus с проводным подключением, поддерживает температуру от 5 до 30°C, есть ночной режим уменьшения отопления.
  • Termolink B – комнатный регулятор нагрева воздуха в диапазоне от 8 до 30°C, программирование режима работы на 24 часа, функция защиты от замерзания.

Отопление от электричества – безопасный источник тепла в доме без выбросов. Для установки не требуется вентиляционная система. Оборудование электрического котла Protherm проще, чем газового.

C напольными чугунными котлами Protherm Медведь используются терморегуляторы на шине eBus:

  • Termolink P – есть режим модуляции, регулировка нагрева воздуха и горячей воды, кривая управления отоплением в зависимости от датчиков температуры.
  • Termolink S – может изменять режим работы котла по времени суток, программируется на неделю. Предустановлен режим «Отпуск» и защита от замерзания.

Котлы серии Медведь меняют температуру воды инжекторной горелкой. Нагревательный элемент сделан из чугуна. Дисплей на панели информирует о параметрах теплоносителя.

Основные узлы системы автоматизации отопления

  • датчики температуры (для помещения, уличные, теплоносителя) и давления, с помощью которых обеспечивается постоянное поступление информации о состоянии отопительной системы;
  • терморегуляторы (задатчики, термостаты), осуществляющие регулировку подачи теплоносителя;
  • приводы исполнительные устройства (клапанов, насосов циркуляционных и подпитки, частотные регуляторы) выполняют функцию регулирующих и предохранительных механизмов, обеспечивающих надёжную и безаварийную работу системы.
  • щиты автоматизации (контроллеры, модули расширения), осуществляющие управление отопительной системой

Что такое и как работает погодозависимая автоматика для отопления

Современная погодозависимая автоматика для дома – это целый комплекс смарт-датчиков, объединенных в единый модуль управления. Его главная задача – обеспечение заданного уровня температуры в помещении в ответ на изменения погодных условий. Регулировка осуществляется благодаря своевременному и моментальному реагированию климатической техники в ответ на принимаемые сигналы от контроллера или отдельных датчиков.

Система автоматики включает следующие основные рабочие узлы:

  1. Уличный блок для измерения температуры снаружи.

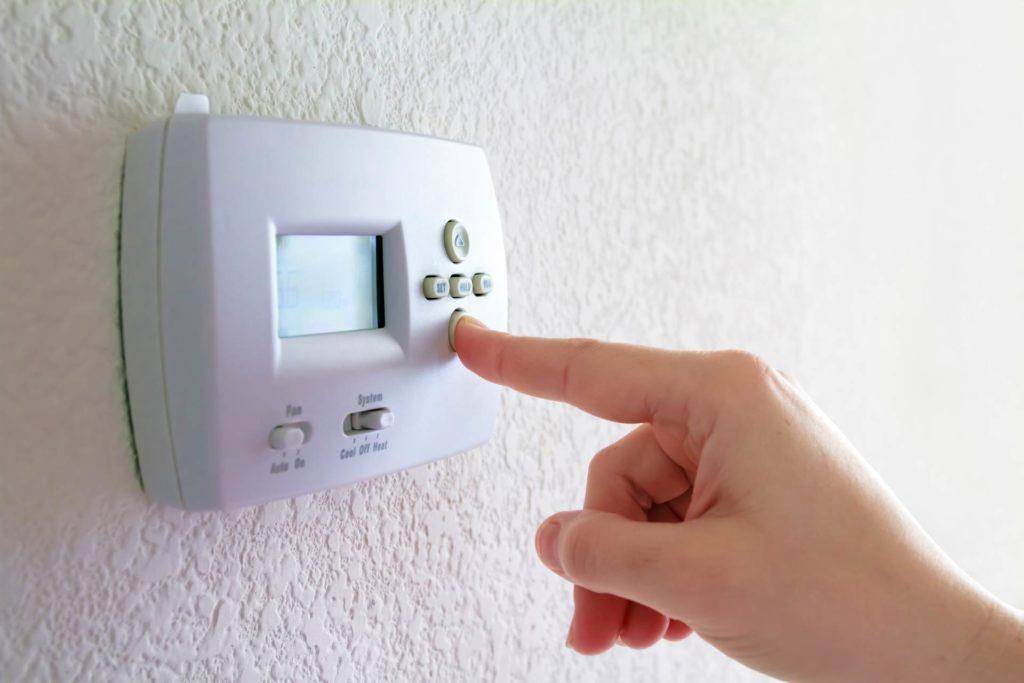

  2. Термостат внутри помещения.
  3. Автоматический модуль управления котлом.

Наружный термодатчик устанавливается всегда с северной стороны дома, чтобы на его показания не мог повлиять пригрев солнцем, который может сбить данные на несколько градусов даже в глухозимье.

Комнатный термостат выполняет двойную роль. С одной стороны, он измеряет реальную температуру в помещении, с другой, на нем устанавливаются значения желаемого уровня нагрева воздуха.

Сам блок автоматики, получающий данные от сенсоров, располагается в непосредственной близости к отопительному котлу. Как только на него поступает информация, он ее анализирует и посылает соответствующие команды – на насосную станцию, горелку, термоклапан и на другие контролирующие технические механизмы системы.

Необходимость автоматики отопления

Выгоды, которые дает установка погодозависимой автоматики:

  1. Задание температурного режима в помещении осуществляется всего один раз за весь отопительный сезон – во время настройки термостата.
  2. Комфортный микроклимат во всех жилых помещениях независимо от погоды снаружи.
  3. Отсутствие изменений внутри дома при резких перепадах температуры или ветра на улице.
  4. Экономия расхода энергоресурса – автоматика контролирует потребление энергии ровно настолько, сколько этого требуется для поддержки установленной температуры, без пережога.
  5. Эффективное управление сложных отопительных систем в больших домах.
  6. Возможность программирования сценариев работы оборудования на определенный период, в соответствии с прогнозом погоды, отпуском, выходными и проч.
  7. Контроль, настройки, слежение за параметрами работы на удалении возможно при подключении к системе умного дома (к его контроллеру).

Однако есть и обратная сторона – полноценное подключение погодозависимой автоматики к котлу обходится достаточно дорого. Другое дело, когда модуль контроля идет в заводской комплектации и уже вмонтирован в корпус котла. Тогда пользователю потребуется лишь приобрести и подключить термодатчики для наружной и внутренней установки.

Преимущества умного/автоматического отопления перед ручной регулировкой

Приоритетным фактором ответа на вопрос, как работает погодозависимое управление отоплением, является полная автоматизация процесса. Однако, помимо этого у данного способа есть ряд дополнительных особенностей:

ФункцияРучноеАвтоматическое/умное
Управление, настройки, контроль за параметрамиЗадается пользователем, необходимость корректировки – в зависимости от погоды.Выполняется только однажды при запуске и не требует дальнейших действий в течение всего отопительного периода.
ЭкономияЗависит от усердия хозяина – при нежелании контролировать может быть пережог ресурса.Обеспечивается автоматически и достигает максимального значения – 30-50%.
Контроль на удаленииОтсутствует.Возможность установки и слежения за параметрами на расстоянии через интернет или смс-командами (GSM).
Работа котла на пределеКонтролируется пользователем.Слежение за параметрами осуществляется автоматически. Перегрев и избыточное давление не допускают специальные датчики.
НастройкиПользователем.Специалистом.
РемонтВозможен своими силами.Только в сервисе.
СтоимостьСредняя – зависит от модели.Модели с автоматикой дороже аналогов с ручным управлением.

Теперь непосредственно о том, как устроена погодозависимая автоматика – схемы.

Существует всего три принципиальных схемы погодозависимой автоматики, все остальные схемы это их разновидности.

Погодозависимая автоматика с регулирующим гидроэлеватором.

Погодозависимая автоматика с регулирующим гидроэлеватором, в техническом и ценовом плане самая простая и дешевая, между тем проверенная временем и потому очень надежная. Как видно из ее названия в основе данной погодозависимой автоматики лежит регулирующий элеватор. Здесь все о том, как устроен и работает простой и регулирующий элеватор. Подробно останавливаться на данной схеме не будем. На рисунке все прекрасно видно. Напомню только, что экономим мы за счет того, что повторно используем воду, еще не совсем отдавшую тепло из дома смешивая ее с водой из тепловой сети. Регулирующий элеватор работает как насос. За счет струи и разряжение создающегося в его камере смешения он подсасывает воду из обратного трубопровода, смешивает с горячей водой и заново подает в батареи отопления квартир. При этом элеватор в данном случае сердце погодозависимой автоматики, а контроллер — компьютер мозг, управляющий его работой.

Принцип действия погодозависимой автоматики с регулирующим гидроэлеватором.

Регулирование температуры в системе отопления жилого дома в зависимости от температуры на улице происходит при перемещении конусной иглы в элеваторе и соответственно изменении площади проходного сечения отверстия его воронки. В процессе работы контроллер компьютер периодически, с определенным интервалом времени, опрашивает датчики температуры, измеряющие температуру теплоносителя, наружного воздуха и (или) воздуха внутри помещения при его наличии.

При увеличении или уменьшении температуры на улице контроллер дает команду исполнительному механизму элеватора (шаговому двигателю) на закрытие или открытие и соответственно увеличение или уменьшение поступления горячей воды из тепловой сети. Шаговый двигатель приводит в движение конусную иглу, которая, перемещаясь, уменьшает или увеличивает площадь прохода теплоносителя.

В результате в элеватор и соответственно в систему отопления квартир поступает больше охлажденного (использованного) теплоносителя из обратного трубопровода, если необходимо уменьшить температуру или меньше, если необходимо температуру в систему отопления дома увеличить.

Если вы решили датчик воздуха в помещении не устанавливать, погодозависимая автоматика поддерживает температуру по температурному графику.

Преимущества погодозависимой автоматики с регулирующим гидроэлеватором.

— В схеме с регулирующим элеватором не нужен насос, так как он сам является водоструйным насосом. Исключение, если у вас давление перед элеватором меньше 0,7 кгс/см2. Но и в этом случае установленный насос будет значительно дешевле и экономичнее используемого в схемах погодозависимой автоматики с регулирующим трехходовым краном и ли запорно-регулирующим клапаном.

— Применение регулирующих гидроэлеваторов экономически более выгодно из-за более низкой стоимости оборудования, снижения стоимости монтажных и что особенно важно эксплуатационных расходов. — Нештатные ситуации при сбоях в работе контроллера, отсутствии электропитании, аварийных остановках насоса не требуют мгновенного принятия мер, и соответственно полностью отсутствует возможность не только замораживания системы отопления, но и просто дискомфорта в квартирах

Расход теплоносителя через элеватор элементарно, практически без каких либо специальных знаний и навыков регулируется в ручную, главное чтобы клапан был первоначально подобран правильно

— Нештатные ситуации при сбоях в работе контроллера, отсутствии электропитании, аварийных остановках насоса не требуют мгновенного принятия мер, и соответственно полностью отсутствует возможность не только замораживания системы отопления, но и просто дискомфорта в квартирах. Расход теплоносителя через элеватор элементарно, практически без каких либо специальных знаний и навыков регулируется в ручную, главное чтобы клапан был первоначально подобран правильно.

Автоматика для угольного котла

Возможности приборов достаточно широки. Зачастую комплекты отапливающих приборов включают в себя: компьютер, который обеспечивает управление прибором, вентилятор либо воздушная турбина.

Достоинством оборудования, оснащенного автоматикой для отопления частного дома, считается огромная экономия драгоценных минут, денег. Ведь инновационные котлы длительного горения могут сделать практически всю работу за вас — они способны работать без вмешательства человека довольно много времени — до приблизительно 48 часов! Владельцу дома необходимо всего лишь установить нужный градусный уровень, а приспособление будет осуществлять действия самостоятельно. К тому же можно установить таймер на температурный режим. То есть, например, если владелец жилья покинет его на какое-то количество времени, то будет поддерживаться минимальный температурный режим. К приезду жильца, сработает таймер, жилье начнет снова прогреваться до нужной температуры — без участия человека! Так, по приезду жилье будет комфортным, прогретым.

Важно отметить, котлы с автоматикой стали настолько развитыми, что способны самостоятельно проводить диагностику — проверку безопасности, являющейся весьма существенным плюс

Котлы с автоматической подачей

На сегодняшний день считаются наиболее эффективной установкой —ведь коэффициент полезного действия достигает отметки 80-85%! Такой агрегат точно обеспечит домашний уют. Топливо засыпается в бункер, оттуда подаётся автоматически в камеру сгорания. Также существует дополнение, позволяющее очищать зольник автоматически — без человеческого вмешательства. Процесс установки котлов — весьма кропотливый труд, поэтому экономить не стоит в целях вашей пользы.

Автоматика для системы отопления

В чем преимущество? Дело в том, что дорогая автоматика для системы отопления будет влиять на работу самого отопительного прибора, постоянно включая и выключая его. Что касается термовентилей, то они никакого дела к котлу не будут иметь, так как они будут только следить за температурой в той комнате, где были установлены. Но здесь есть один небольшой недостаток. Для примера, в одной комнате, где установлен комнатный регулятор температуры, собралось несколько людей. Разумеется, что температура в этом помещении начнет быстро расти. Соответственно на эти изменения отреагирует автоматика и подача топлива к котлу резко сократится. Естественно это приведет к тому, что температура по всему дому начнет снижаться. Если в той комнате, где собрались люди, будет довольно комфортно и тепло, то в других комнатах станет значительно прохладней.

Может возникнуть вполне логический вопрос – как быстро автоматика отреагирует на изменение температуры. Если учитывать тот факт, что человек выделяет около 100 ватт тепловой энергии, что нужно этот показатель умножить на количество людей и получим нужный результат. Как показывает практика, в среднем помещении, где собралось около 5 людей, за полчаса температура воздуха увеличится на 1 градус. Также стоит учитывать момент и с расположением комнаты, где установлен регулятор. Если комната находится с южной стороны, то в ней всегда будет теплей, чем в других помещениях. Все это необходимо учитывать перед тем, как будет покупаться автоматический терморегулятор.

Переоснащение котлов

Кто-то по прочтении нашей статьи еще успеет дать задание поставщикам отопительной системы использовать котел с современной автоматикой. А как быть тому, кто уже имеет надежный импортный котел со стандартной панелью управления или отечественное устройство вообще без системы регулирования, но желает оснастить его современной погодозависимой автоматикой?

Прежде всего, хотелось бы посоветовать обратиться в компанию, торгующую котлами вашей марки. Практически каждая серьезная фирма-производитель отопительного оборудования имеет в своем ассортименте подобную автоматику. Но если таковую найти не удается или если ее параметры не позволяют решать задачи, поставленные заказчиком, приходится подбирать систему другого производителя.

Существуют два варианта переоснащения котлов. Первый предполагает автоматическое управление всеми компонентами системы. При этом достигается высокая степень автоматизации и существенное снижение потребления топлива. К сожалению, оснастить котлы по первому варианту не всегда возможно. Трудно поддаются такой модернизации системы с атмосферной горелкой. Например, популярные отечественные котлы АГВ оборудованы горелкой с “вечным” пламенем, зажигаемым вручную, что не дает возможности автоматизировать процесс горения. Для таких случаев предусмотрен второй вариант оснащения, предполагающий поддержание температуры в отопительных контурах автоматически с помощью исполнительных устройств. Котел при таком варианте будет работать с постоянной, как правило максимальной, температурой подающей линии и как бы “жить своей жизнью”, а отопительные контуры, управляемые контроллером – своей.

Выпускающиеся контроллеры предназначены для установки на все виды котельного оборудования, снабженного как дутьевыми, так и атмосферными горелками. Конечно, следует отметить, что переоснастить котел самостоятельно вряд ли удастся, такую работу необходимо поручить специалисту надежной фирмы, имеющей опыт подобных модернизаций.

В заключение хотелось бы отметить, что приобретение современной автоматики – это совсем не дань моде, а выгодное вложение денежных средств.

опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Причины слива носителя

Любые, даже самые эффективные системы отопления частного дома и квартир время от времени требуют слива носителя.

Для этого есть ряд причин:

  1. Замена элементов отопительной сети.
  2. Ремонтные работы, например, по устранению течи.
  3. Профилактика системы, например очистка радиаторов.
  4. При замене носителя.
  5. Когда в системе появляется воздушная пробка.

При последней причине брать разрешение или уведомлять работников теплосети о сливе носителя нет необходимости. Достаточно подготовить емкости и открыть кран Маевского. Когда из труб прекратит идти свист и шипение, значит, воздух из нее вышел и можно вентиль закручивать.

Любые ремонтные или профилактические работы с системой отопления требуют разрешения от управляющей компании. В этом случае все работы по сливу носителя будут проводить ее техники. Услуга эта зачастую платная и почасовая.

Погодозависимая кривая отопления

Функциональную зависимость необходимого изменения температуры теплоносителя в системе отопления от температуры уличного воздуха будем называть погодозависимой кривой отопления.
При вполне определённых суммарных тепловых потерях здания можно оценочно определить значения необходимой температуры теплоносителя и, тем самым, рассчитать по приведенным ниже формулам и впоследствии построить погодозависимую кривую отопления.
Для этого запишем следующие выражения и принятые значения параметров:

Первое уравнение представляет баланс между суммарными теплопотерями здания в окружающую среду, и подводимой тепловой энергией от системы отопления при условии обеспечения постоянства температуры воздуха внутри помещений tair_inside на уровне около +20 градусов Цельсия за одинаковый промежуток времени.
Следующая зависимость является аппроксимацией экспериментальных данных суммарных тепловых потерь нашего дома в виде квадратичной функции.
Общая площадь теплоотводящей поверхности Sr рассчитывается исходя из 136 шт. радиаторных секций, каждая из которых имеет площадь поверхности 0,435 м2 .
Коэффициент теплоотдачи αair_inside оценивается по известной эмпирической зависимости для радиаторов RIFAR ALUM 500.
Последняя формула* получена из первой при подстановке всех слагаемых, коэффициенты a, b и c – входят в квадратичную зависимость суммарных теплопотерь.

Расчёт и построение погодозависимой кривой

Для расчёта и построения погодозависимой кривой отопления воспользуемся последней формулой при варьировании температуры уличного воздуха tair_outside от +20 до -20 градусов Цельсия.

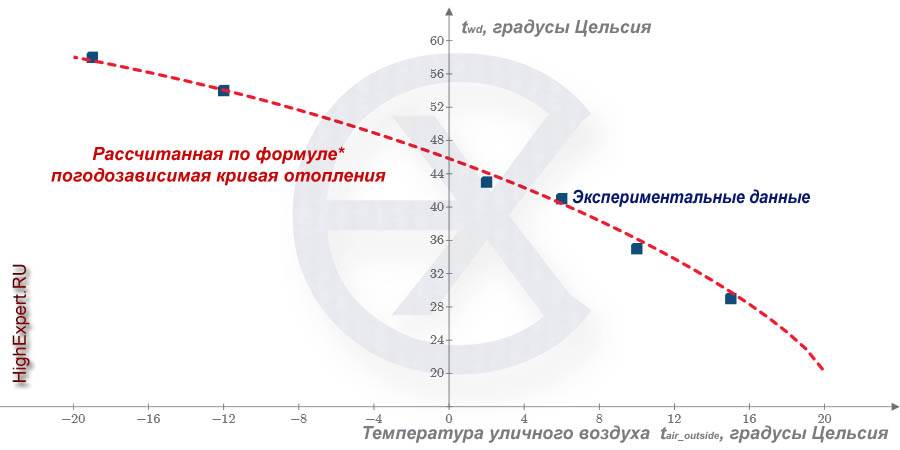

На графике ниже в виде точек – прямоугольников показаны экспериментальные данные температур воды при работе погодозависимого контроллера ТРЦ-03 с альтернативной кривой отопления номер 5.

Полученная расчётный путём погодозависимая кривая отопления имеет выраженный наклонный характер. Для обеспечения комфортных условий и микроклимата с температурой воздуха +20 градусов Цельсия в жилых помещениях рассматриваемого жилого дома с радиаторной системой отопления: при нулевой температуре уличного воздуха температура теплоносителя должна быть около +45 градусов Цельсия, с падением температуры воздуха на улице до -20 градусов Цельсия температура воды должна быть повышена до +58 градусов Цельсия, т.е., как минимум, на 13 градусов.

В реалиях 21-го века не рационально расходовать своё драгоценное время на то, чтобы несколько раз в сутки вручную осуществлять регулировку температуры теплоносителя с необходимой точностью, кроме того, это не всегда оперативно возможно.

Погодозависимая автоматика контура системы отопления позволяет осуществлять плавное регулирование температуры теплоносителя с учётом изменения температуры уличного воздуха, обеспечивая упомянтые ранее преимущества, в том числе, комфортные условия по микроклимату в отапливаемых жилых помещениях.

Читать по теме ⇛ Преимущества погодозависимой автоматики: экономия газа за отопительный период.
