Подставка под печь Булерьян — советы и инструкция по изготовлению

Советы по эксплуатации печи булерьян

ВНИМАНИЕ!Ваша печь окрашена кремнийорганической жаропрочной эмалью, полная полимеризация которой наступает лишь при первых протопках печи и с выделением едкого запаха, который в дальнейшем исчезает. Поэтому первые протопки печи необходимо производить в хорошо проветриваемом помещении при полностью открытых дверях и окнах либо на улице вне помещения

Перед эксплуатацией печи убедитесь в нормальном функционировании всех элементов печи и дымохода. Проверка печи и дымохода, а также их чистка должна проводиться не реже 1 раза в два месяца.

Следует также систематически очищать от пыли и других сторонних предметов, канал притока свежего воздуха в помещении.

Перед розжигом печи установите регулятор – газификатора и регулятор мощности в полностью открытое положение (рис. 1).

Рисунок 1. Положение заслонок при розжиге или закладке дров (интенсивный режим)

Для розжига используйте бумагу и щепки и по мере разгорания добавляете топливо в топку до ее полного заполнения.

Через 2 — 3 минуты после того как топливо хорошо разгорится Вы закрываете топочную дверку, на ней прикрываете заслонку регулятора мощности и только после этого закрываете заслонку регулятора – газификатора. Тем самым Вы переводите печь в режим газификации (рис. 13).

Рисунок 13. Положение заслонок при основном (экономичном) режиме

При полностью закрытых регуляторах мощности и газификации КПД и время работы печи будут наибольшими.

Необходимую интенсивность горения устанавливайте изменением положения обоих регуляторов. Их положение определяется опытным путем и зависит от качества дров (плотность, влажность), конструкции дымохода (высота, количество колен), погодных условий (давление, ветер) и т.д.

ВНИМАНИЕ!Режим интенсивного горения не является основным режимом работы печи и не может быть рекомендован к постоянному применению, так как в этом случае резко снижается срок службы изделия и не обеспечивается сохранность жаропрочного покрытия. Перед добавлением топлива переведите печь в режим интенсивного горения, для этого сначала открываете полностью заслонку – газификатора (т.е

открываете выход дымовым газам), затем через 2 – 3 минуты, плавно открываете регулятор мощности (т.е. увеличиваете подачу воздуха для горения) и лишь только после этого открывайте дверку. Добавьте топливо, закройте дверцу и установите регуляторы в прежнее положение.

Перед удалением золы дайте топливу полностью перегореть и остыть. Золу полностью удалять не следует. Всегда оставляйте слой золы высотой до 50 мм (это примерно до нижнего края дверки).

Слой золы необходим для защиты от прогара нижних труб, а также служит термоизоляцией нижних труб для создания в них конвекционного потока.

Во время эксплуатации отопительной печи не допускается:

  • оставлять печь без присмотра или поручать присмотр за ней малолетним детям;
  • размещать топливо и другие горючие вещества и материалы непосредственно перед топочным отверстием;
  • хранить не затушенные угли и золу в металлической посуде, установленной на деревянный пол или горючей подставке;
  • сушить и складывать на печи одежду, дрова, другие горючие предметы и материалы;
  • использовать для топки дрова, длина которых превышает размер топки;
  • осуществлять топку печи с открытой топочной дверкой;
  • использовать вентиляционные и газовые каналы как дымоходы;
  • прокладывать дымоход отопительной печи по горючей основе;
  • закреплять на дымоходных трубах антенны телевизоров, радиоприемников и т.д.;
  • хранить в помещении запас топлива, который превышает суточную потребность.

Топливо для печи.

Печь работает на всех видах твердого топлива: дерево, древесные отходы, древесные и торфяные брикеты, пеллеты, бумага, картон и т.д.

Стандартным вариантом топлива — являются колотые дрова высушенные естественным способом под навесом в течении 1 — 2 лет с влажностью не более 20%. Как вариант возможно применение не колотых крупных круглых поленьев длиной с топку.

В случаи применения опилок, то их необходимо использовать вместе с кусковой древесиной и/или с дровами. Никогда не применяйте в качестве топлива любые жидкости или газы, а также уголь, кокс и т. д.

Не допускается сжигать в печи любые виды пластмасс, пластика, резины и т.д., так как это ведет к выделению ядовитых газов, а также к загрязнению окружающей среды.

Топливо должно храниться в специально приспособленных для этого помещениях или на специально выделенных площадках с учетом требований строительных норм.

Категорически запрещается: переоборудовать печь для топки другими видами топлива, а также вносить любые изменения в конструкцию печи.

Булерьян своими руками / Мастерская / Uceleu.Ru

К основным достоинствам печей булерьян можно отнести высокий КПД работы (70-85%) и компактные размеры. Для сравнения: КПД буржуйки составляет всего 7-10%. Конструкцию, печь булерьян имеет не слишком сложную. А поэтому собрать ее своими руками не особенно сложно.

Покупаем материалы для изготовления печи

Для сборки печи понадобятся трубогиб и сварочный аппарат. Также нужна будет болгарка. Материалы, необходимые для изготовления печи, представлены в таблице на фото.

Размеры булерьяна, а соответственно и элементов могут быть и другими. К примеру, такими как здесь:

Подготовительные мероприятия

Под будящую печь необходимо устроить надежную жаропрочную подставку. Это может быть, к примеру, кирпичная площадка или стальной лист. Такая прокладка нужна для предотвращения возгорания пола.

Изготовление скелета

Итак, давайте посмотрим, как сделать печь булерьян. В первую очередь собирается скелет. В нем собственно и будет, нагреваясь, циркулировать воздух. Для этого труба 57мм разрезается на 8 отрезков длиной по 120. Затем каждый элемент сгибается в 80гр. Готовые отрезки свариваются в шахматном порядке так, чтобы их края (по 12см) выходили наружу.

Совет: Сборку скелета удобнее выполнять в каркасе-держателе из уголка.

На следующем этапе в два крайних передних ребра вставляются патрубки для сообщения с топкой. Для этого в них делаются надрезы (с внутренней стороны), в которые вставляются тонкие трубки. Отверстия для обеспечения герметичности завариваются по краям.

Корпус и лабиринт дожига

Далее порядок действий такой: 1 Между ребрами скелета привариваются полосы стали. 2 Изготавливаются две пластины лабиринта и привариваются к ребрам изнутри. 3 По лекалу вырезаются передняя и задняя стенки корпуса. 4 В первой делается отверстие под дверку. 5 В задней прорезается отверстие под патрубок. 6 Приваривается патрубок.

Изготовление дверки

Это самая сложная деталь булерьяна. Изготавливается дверка так: 7 От трубы 350мм отрезается два куска шириной в 4см. Один из них разрезается и немного разворачивается для получения кольца большего диаметра. 8 Вырезается диск и приваривается внутрь кольца. 9 В этом диске прорезается отверстие, к которому крепится патрубок длиной в 15см. 10 В последнем просверливаются два небольших отверстия. В них вставляется стержень (его конец загибается под углом в 90гр). На этот прут внутри патрубка приваривается сплошной диск. В результате получится задвижка-шибер. При повороте прута-ручки она будет открываться и закрываться. 11 Затем из листовой стали вырезается полоска шириной в 4см, сгибается кольцом и приваривается к диску дверки. 12 Между этим кольцом и первым (разрезанным) вставляется уп -лотнитель. 13 Второй неразрезанный отрезок трубы 350 закрепляется сваркой к отверстию в лицевой стенке булерьяна.

Важно: Кольца должны максимально плотно входить друг в друга. Чем герметичнее дверь, тем эффективнее работает печь булерьян

Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня.

Сборка дымохода

Эта деталь булерьяна имеет Т-образную форму. Для изготовления дымохода в вертикальной трубе посередине прорезается отверстие и приваривается патрубок того же диаметра. В него устанавливается вторая шиберная задвижка. В этом случае ¼ внутреннего круга вырезается болгаркой. Это необходимо для того чтобы при закрытии задвижки дым все равно уходил в трубу. Таким образом можно дополнительно регулировать тягу. Для фиксации задвижек на двери и в дымоходе в правильном положении используются пружины.

Замок эксцентрик, обеспечивающий плотное прилегание дверки к передней стенке печи булерьян, скорее всего, придется заказывать у специалиста в мастерской. Сделать его своими руками проблематично, так как для этого необходим токарный станок. На заключительном этапе снизу крепятся ножки.

uceleu.ru

Как установить булерьян

Основные этапы установки обогревателя булерьян

  • выбираем место установки печи-главное обеспечить свободную конвекцию воздуха для лучшего прогрева помещения.
  • котел в процессе работы сильно нагревается, нужно обеспечить пожаробезопасное место для него.
  • под котлом и перед топкой необходимо во избежание возгорания положить на пол металлический лист.
  • устанавливать печь рекомендуется не ближе 30 см к стене и с расстоянием до мебели и других предметов не менее 60 см.
  • если котел располагается в углу помещения,то желательно стены защитить пожаробезопасными материалами(металл, камень, кирпич).
  • ставим печь булерьян:20 см от пола для естественной конвекции воздуха, для этого монтируем подставку.

    Подставка под котел булерьян

Устройство дымохода

Типы монтажа дымохода:один из них-классический(либо традиционный). Этот способ монтажа используется на начальном этапе строительстве помещения. Труба дымохода располагается вертикально, проходит через все перекрытия.

Типы устройства дымохода

Этот способ исключает горизонтальное расположение каких либо узлов. Второй способ применяется в любое время,на любом этапе строительства помещения, даже после полного завершения постройки. Этот метод называется коаксильный, по сравнению с традиционным работает более эффективно, так как обеспечивает качественный вывод продуктов горения и является менее пожароопасным.

Разводка тепла по комнатам дома

Для наиболее эффективного использования печи булерьян, чтобы обогреть не одно помещение, а несколько или полностью дом, к теплообменным трубам идущим от печи можно присоединить гофротрубы.

Гофротрубы разводятся по комнатам

Трубы соответственно разводятся через стены помещений, если нужно через перекрытие. В комнатах устанавливаются декоративные решетки для приёма теплого воздуха.

Разводка тепла по комнатам в большом доме

Однако следует учесть, что воздух на выходе из печи имеет довольно высокую температуру, при проведении труб через перегородки и перекрытия нужно соблюсти условия, которые предусмотрены для устройства дымоходов. Ниже на фото показаны несколько вариантов разводки.

Разводка тепла от общего короба

Для разводки используют оцинкованные или гофротрубы.

Эффективная разводка тепла по комнатам

Улучшаем дизайн печи

Булерьян отделка камнем

Очень часто булерьян является элементом дизайна, в особенности если речь идет о загородном доме или доме в стиле шале.

Экран из кирпича для печи булерьян

Но если идет речь о самодельном устройстве, его эстетические параметры конечно же уступают изделиям выполненным на производстве.

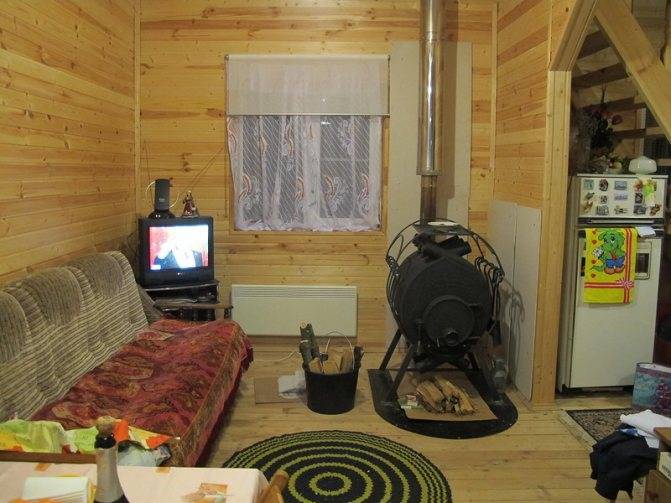

Булерьян в интерьере загородного дома

Наиболее удачным способом декорирования является использование кирпича или декоративного камня.

Булерьян в интерьере

Для этого совсем не обязательно печь полностью обкладывать кирпичем, достаточно будет оформить стены вокруг котла или сделать фоновую стену-ширму, позади которой будет сама печь.

Оформление печи булерьян

На фотографиях представлены интересные варианты дизайна для нашего обогревателя.

Котел булерьян в загородном доме

Булерьян из профильной трубы

Для изготовления конструкции подойдут профильные трубы размером 6 на 4 сантиметра, именно с таким диаметром установлены круглые трубы в оригинальной печке. Толщина металла в трубах не менее 3 мм. Больший диаметр потребует обильного количества дров для обогрева помещения и вызовет снижение КПД отопительной системы. Для изготовления каркаса можно использовать листы железа толщиной 5 мм. Способ изготовления конструкции из профиля полностью идентичен изготовлению такой же системы из круглых труб.

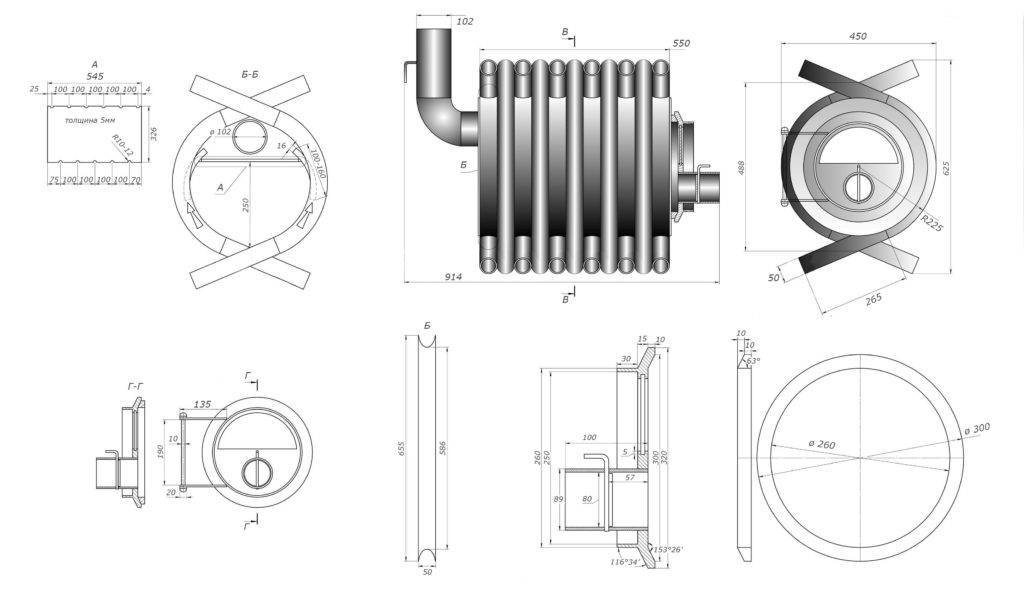

Схема и чертеж

При сваривании отопительной системы можно как изгибать, так и сваривать из заготовок, главное это соблюдать общее строение печи, чтобы она работала правильно. Ниже приводится схема печи Булерьян в разрезе из круглых металлических труб, вместо которых можно использовать и профильные.

Данный тип конструкции предполагает использовать изогнутые заготовки, что упрощает сборку цельной системы, но усложняет изготовление самих заготовок, так как не каждому хозяину по силам изогнуть профильные трубы.

Материалы

Для изготовления печи Булерьян необходимы следующие материалы:

  • Профильные трубы размером 60х40 мм, толщиной металла 3 мм в количестве 7 штук;
  • Листы железа толщиной 5 мм для обшивки скелета конструкции;
  • Железный лист для перегородки перед дымоходом толщиной 3-6 мм;
  • Отрезок трубы для дымохода не менее 120 мм;
  • Металлические материалы для дверцы, передней стенки, задней стенки (листы, ручка, круглая труба);

Вы можете дополнительно добавить различные детали во внешнюю часть системы, чтобы визуально печь приобрела более эстетичный вид.

Иинструменты

Для успешной и удобной работы необходимы следующие инструменты:

  • Болгарка и диски по металлу;
  • Сварочный аппарат;
  • Измерительные приборы – угольник, рулетка, линейка;
  • Трубогиб – при необходимости;
  • Маркер для разметки.

Пошаговая инструкция

  1. Сначала изготавливается 7 заготовок из профильной трубы, как того требует проект для конвекторного отопления:

    Заголовки из профильных труб

  2. Затем они свариваются между собой, для удобства можно применять лекала, соблюдайте правильную конвекцию, не перекрывая отверстия:

    Так они свариваются между собой

  3. Когда все семь труб будут соединены между собой получится вот такая конструкция:

    Свариваем все остальные трубы

  4. Затем наваривается корпус из листов железа и дымоход, внутри делается перегородка для дополнительного сгорания перед дымоходом, прикрепляется дверца с заслонкой:

    Навариваем листы металла

  5. Если всё сделать по инструкции, то в конечном результате получится вот такая конструкция:

Пример конструкции

Для наглядного понимания можно посмотреть данный видеоролик, в котором пошагово рассказывается как сделать Булерьян своими руками, с указанными размерами всех её частей:

Отличная конструкция, сделанная своими руками продемонстрирована и в этом видеоролике:

Не забывайте, что конструкции нужно устанавливать на высоте не менее 15 сантиметров от пола, для эффективной циркуляции воздуха и повышения КПД.

Особенности эксплуатации дымоходных труб

При пользовании печью может возникнуть ряд вопросов, связанных с работой дымохода. Ниже даны ответы на самые распространенные.

Сколько служит дымоход?

Время эксплуатации зависит от материала дымоотвода, интенсивности пользования. Влияет так же, как часто и чем будет чистить хозяин свой Буллерьян.

Если удалять сажу, убирать конденсат, правильно нагружать систему, то стальные модели прослужат 5-7 лет, многослойные стальные трубы – 12-17 лет, керамические дымоходы – больше 40 лет, кирпичные – свыше полувека. Несоблюдение правил использования конструкции уменьшает эксплуатационный срок в три раза.

Отчего ветер попадает в дымоход?

Ветер задувает в трубу и мешает нормальному оттоку дыма тогда, когда были нарушены правила расчета и установки деталей печки:

  • Общая высота конструкции должна составлять три метра.
  • Над кровлей дымоход обязан возвышаться не менее чем на полметра.
  • Ввсе швы должны быть тщательно обработаны герметиком.

При несоблюдении этих правил ветер будет свободно «гулять» по трубе.

Почему появляется конденсат, как его избежать?

Вода не скапливается только в керамических и многослойных стальных дымоходах. В остальных случаях конденсата не избежать. Уменьшить его позволит дополнительная теплоизоляция, не допускающая перепадов температуры и образования «выпадения росы».

Если же уменьшить скопление воды не выходит, то надо отвод протирать вручную 1-2 раза в месяц. Длительное скопление воды опасно для дымохода – жидкость смешивается с веществами из дыма, разъедает стенки.

Почему скапливается сажа, как ее чистить?

При сжигании дров и другого твердого топлива появляется сажа. Паника не нужна – это нормальный процесс, просто нужна ежегодная чистка (1-2 раза в год).

Внимание: механически чистить ход запрещено, так как появятся царапины, что нарушит работу дымоотвода. Безопаснее очистить стены химическими средствами

Плохо, если наблюдается слишком быстрое образование сажи (когда чистка требуется уже через 2-3 месяца). Проблема может быть в:

  • нарушении герметичности,
  • слишком большой протяженности горизонтальных труб (не должна превышать 2 метра),
  • использовании некачественного топлива для печи.

Строение печи «Булерьян» и принципы работы

Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстрому нагреву воздуха в помещении, а затем поддержанию температуры.

Корпус печи состоит из имеющих форму параболы труб, между которыми наварены полосы металла. Трубы большей своей частью находятся внутри топки, выступая всего на 1/3 от своего диаметра. Такая система — это высокоэффективный теплообменник, теплоносителем в которой выступает воздух. Как только печь разжигается, в нижние концы труб засасывается воздух, который отбирает большую часть тепловой энергии у разогревшегося металла. Поток этот очень интенсивный. При активном горении за минуту через шесть труб проходит 4-6 кубов воздуха, а температура его на выходе превышает 120оС (до 150оС).

Активное горение — не основной режим работы этой печи. Большую часть времени топливо тлеет. Тогда воздух в трубах уже не обжигающий «всего» 60-70оС, а температура корпуса в районе 50оС (конечно, не сразу после «раскачки»).

В нижние трубы засасывается холодны воздух, а сверху выходит нагретый

Топка внутри разделена на три части: снизу ¼ часть отделяется колосниковой решеткой, сверху тоже ¼ отводится под камеру дожига. Колосниковая решетка — это или стандартные чугунные колосники, или стальная решетка из стали не менее 4 мм толщины.  Верхняя перегородка не доходит до дверцы примерно на четверть ее длины. И это не сплошной лист, а с отверстиями. Через эти отверстия в отгороженную зону дожига поступает воздух из топки для поддержания горения газов. Площадь отверстий — порядка 7% от общей площади перегородки.

В верхней части задней стенки имеется выход для отвода газов. Тут установлена заслонка/шибер, которая имеет меньший диаметр (зазор примерно 10-15% от диаметра дымохода). Дополнительно в заслонке вырезан сектор 90о. Это устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят угарным газам при любом положении шибера пойти в помещение. Этого не случится даже при открытой дверце. Тогда, правда, помещение выстынет полностью, но безопасность превыше всего.

«Булерьян» заводского изготовления с экономайзером

Вот как это работает. Частично остывшие газы проходят в участок утепленной трубы. Тут уже скопилось определенное количество тепловой энергии. Газы снова разогреваются и вспыхивают. Из-за повышения температуры они расширяются, а так как в трубе им деться некуда, закупоривают дымоход. Образуется газовая пробка (это явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка рассасывается. Некоторое время печь работает как обычная, пока в экономайзере не накопится требуемое количество тепла. Процесс этот самопроизвольный. Частота и продолжительность зависят от характеристик дров и положения заслонок.

Для регулирования интенсивности сжигания топлива в дверце печки имеется дроссель, который перекрывает поток воздуха. Сама дверца обычно круглая и большого размера, чтобы можно было закладывать крупные поленья — это самые лучший вариант для режима тления.  Но не это самое главное

Важно обеспечить герметичное прилегание дверки: через нее не должны просачиваться продукты горения. В этом также состоит сложность изготовления пиролизных печей своими руками

С конструкцией и принципом работы, вроде, разобрались. Теперь можно приступать к сборке запчастей и комплектующих.
