Важные моменты, которые нужно знать про пленочные ИК полы
При многих неоспоримых преимуществах ИК плёночных полов, есть и некоторые отрицательные стороны, которые нужно учитывать. Так, например, они боятся перегрева. Поэтому стелить их нельзя там, где планируется установить мебель, не имеющую ножек. Пространство над полом нужно оставлять не мене 3 см. Этого не стоит бояться, потому что и той свободной площади, которая останется для монтажа, будет вполне достаточно. Кроме того, конструктивные возможности оборудования позволяют при необходимости отключить от питания тот участок пола, который не нужно отапливать.
Второй недостаток — пока еще достаточно высокая цена греющего материала. Отчасти он компенсируется тем, что для плёночных ИК полов не нужно делать дорогостоящую и трудозатратную цементную стяжку.
Производители обращают внимание на соблюдение правильного порядка подключения карбоновой плёнки к источнику электропитания, а так же добросовестной изоляции специальными липкими пластинками. Расходные материалы для сборки — электропроводка и контактные зажимы — идут в комплекте.. Следующее предупреждение касается любых нагревательных конструкций, для эксплуатации которых требуется электричество
Основание для обогревательного элемента должно быть чистое и абсолютно сухое.
Следующее предупреждение касается любых нагревательных конструкций, для эксплуатации которых требуется электричество. Основание для обогревательного элемента должно быть чистое и абсолютно сухое.
Подключение токоведущих проводов к медной шине теплого пола
Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.
Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.
Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.
Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.
Как присоединить провода к медным шинам пленочного теплого пола пайкой
Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.
Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.
Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.
Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.
Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.
Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.
Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.
Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.
Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.
Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.
При пайке провода под пленку нужно подложить деревяшку, чтобы от шины не отводилось тепло, и разогретая пленка под ней не прилипла к поверхности подкладки.
Чтобы припаянные провода случайно не оторвались вместе с шиной при транспортировке пленочного теплого пола они были зафиксированы скотчем. Теперь осталось на пленку только уложить ламинат.
Монтаж пленочного пола своими руками
Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.
Подготовка поверхности пола
На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

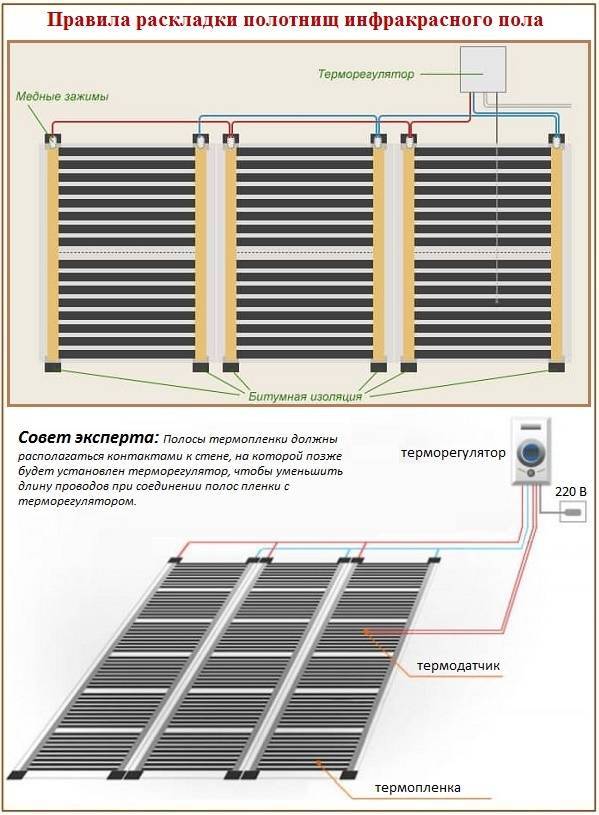

Укладка нагревательной пленки
Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.
Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.
Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).
Установка терморегулятора
Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.
Соединение всех элементов
Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.
На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.
Пробный запуск
После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.
Выбор пленочного теплого пола
Пленочный теплый пол
Основным критерием для выбора пленки служит ее мощность. Все производители предлагают два типа пленки: мощностью 150 Вт/м2 и 220 Вт/м2. Первый вариант можно использовать, если теплый пол не является единственным источником обогрева в помещении, а нужен лишь для комфорта. Если же другие варианты обогрева не предусмотрены, то следует выбрать пленку мощностью 220 Вт/м2.
Расчет мощности пленки
Выбор комплекта теплого пола
Для соединения листов следует использовать мягкие медные провода. Выбор сечения зависит от конечной мощности всего теплого пола и обычно составляет от 1,5 до 2,5 мм2.
Расчет сечения провода
Расчет энергопотребления
Терморегулятор лучше использовать именно той модели, которую рекомендует производитель пленки, важно проследить, чтобы допустимый ток терморегулятора был больше тока, потребляемого полом
Дифференциальный автомат
Обязательно подключите теплый пол через автоматический выключатель дифференциального тока с уставкой тока утечки 10 мА.
Теплый пол CALEO GOLD с эффектом саморегуляции
Теплый пол CALEO GOLD с эффектом саморегуляции
| Показатель | Значение | Размерность |
|---|---|---|
| Удельная потребляемая мощность | 170 | Вт/ м2 |
| Ширина термопленки CALEO GOLD | 50 | см |
| Максимальная длина одной полосы термопленки | 10 | пог. м |
| Температура плавления термопленки | 130 | °С |
| Длина волны ИК обогрева | 5-20 | мкм |
| Доля ИК-лучей в общем спектре | 9,40 | % |
| Антиискровая сетка | + | – |
| CALEO GOLD 170 Вт. Стоимость | 1647-32939 (за комплекты от 170-0,5-1,0 до 170-0,5-20,0) | руб. |
| CALEO GOLD 230 Вт. Стоимость | 1729-34586 (за комплекты от 230-0,5-1,0 до 230-0,5-20,0) | руб. |
Разновидности инфракрасных пленок
С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.
Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:
высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);
По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева.
- низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
- универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.
Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:
- углеродные;
- биметаллические.
Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:
со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;
Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами.
- со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
- с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.
В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.
Устройство и принцип работы
Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.
Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.
Устройство теплого пленочного пола
Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.
Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.
Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра
Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.
Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.
Порядок укладки пленочного теплого пола
Технология укладки не отличается высокой сложностью и это позволяет выполнить монтаж нагреваемого пленочного пола самостоятельно.
Порядок укладки выглядит примерно так:
- Для включения пленочного теплого пола разрешено применять только те материалы, что названы в руководстве по применению. Силовой кабель прокладывают от щитовой, где его соединяют с отдельно стоящим прибором, до точки, где будет смонтирован термический регулятор.
- Если тепловая конструкция монтируется в помещении с повышенной влажностью, то армирующий настил (сетка) должен быть заземлен. Для включения заземления применяют провод, изготовленный из меди. В щитовой монтируют прибор защитного выключения (УЗО) с порогом срабатывания в 30 мА.
- Термопленку устанавливают по бетонной стяжке. Ее лицевая поверхность должна быть ровной. Рулоны пленки раскатывают по длине комнаты, это требуется для уменьшения числа соединений. Электрические клеммы пленки должны быть ориентированы в направлении регулятора температуры.
- Для закрепления нагревателя применяют крепежные кольца, но можно использовать скотч. Это требуется для предупреждения движения покрытия.
- Для соединения электроконтактов пленки используют пайку или при помощи наклепок к полосе, изготовленной из меди. После соединения все должны быть изолировано.
- Сверху нагреваемого настила укладывают пленку из полиэтилена толщиной 0,5 мкм. Полосы укладывают внахлест, а стыкуют между собой при помощи скотча.
- Поверх пленочного нагреваемого пола настилают рукав из полиэтилена размером не меньше 0,5 мкм. Соседние полосы укладывают с нахлестом и соединяют скотчем.
- Для защиты провода в точках пересечения линии стыка плит перекрытия применяют гофрированную трубу.
- Для установки встраиваемого терморегулятора требуется высверлить глухое отверстие, для этого подойдет сверло-коронка. От пола до установочного отверстия прокладывается штроба и в нее укладывается гофра, а по ней протягивают силовой кабель и провод от термодатчика.
- Проводка от термодатчика и автомата установленного в щитовой соединяется с зажимами, обозначенными в руководстве по использованию.
Установка пленочного теплого пола своими руками показана на видео, которые представлено ниже.
Порядок действий
Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:
Расчеты
Перед началом работ необходимо все правильно рассчитать
Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.
Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.
Установка терморегулятора
Монтаж терморегулятора
Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.
Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.
Подготовка чернового пола
Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.
Укладка теплоизоляции
Особенности укладки теплоизоляции
Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.
Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

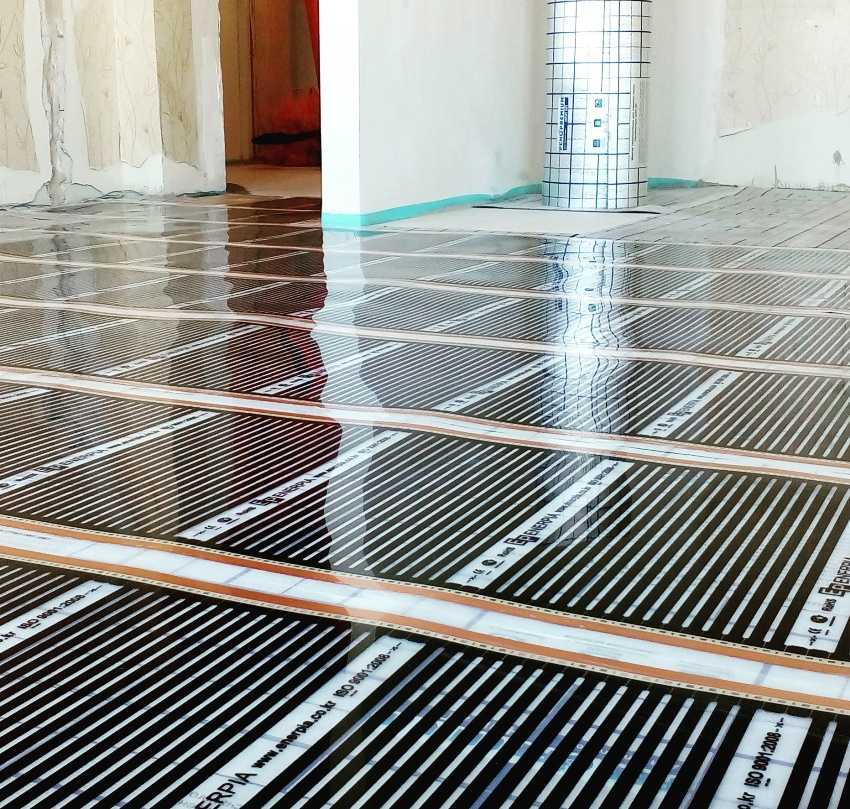

Монтаж пленочного полотна
Можно приступать к укладке пленочного полотна
Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.
Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.
Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.
Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

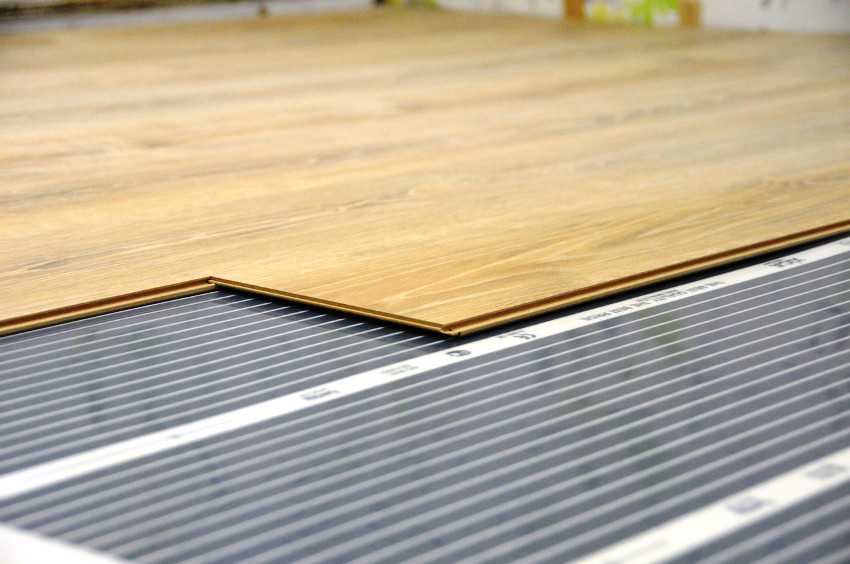

Укладка напольного покрытия
Укладка напольного покрытия
После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).
Сечение провода на теплый пол
Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.
Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала
На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.
Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.
Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.
Определение неисправности теплого электрического пола
Если теплый пол перестал греть, то неисправными может быть терморегулятор, датчик температуры или точки присоединения проводов к нагревательным элементам.
Для определения места неисправности нужно в первую очередь проверить терморегулятор. Если он не подает признаков работы, то нужно убедиться, что на терморегулятор подается питающее напряжение. Вполне возможно сработал автомат защиты или УЗО (если установлено).
Проверить подачу напряжения можно с помощью мультиметра, включенного в режим измерения переменного напряжения непосредственно на контактах клеммной колодки. Если нет прибора, то можно подключить любую лампочку или электроприбор. Заодно нужно подтянуть все винты в клеммной колодке терморегулятора, вполне возможно один из них недостаточно закручен.
Если работает дисплей у цифрового или светится индикатор нагрева пола у простого терморегулятора, значит питающее напряжение подается и нужно подключить вместо проводов, идущих к нагревателю пола любую лампочку на 220 В. Если лампочка светится, значит дело в проводах подвода питающего напряжения на нагреватель пола.
Если лампочка не засветилась, значит неисправен датчик температуры или схема терморегулятора. Датчик температуры представляет собой сопротивление, величина которого изменяется в зависимости от температуры его корпуса. Его можно прозвонить мультиметром, сопротивление должно лежать в пределах от 5 до 20 кОм.
В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Если пол начал через время нагреваться, значит точно неисправен терморегулятор и потребуется его ремонт или замена.
Бывает неисправность теплого пола, при которой нагревается не вся его поверхность. В таком случае терморегулятор исправен и скорее всего неисправность кроется в плохом контакте соединения токоподводящего провода медной шиной. Придется вскрывать пол и восстанавливать контакт.
Если соединение проводов с медными шинами будет сделано с помощью пайки по технологии описанной в статье, то такая неисправность теплого пола будет исключена.
Марки и лучшие производители
Выбор инфракрасного пола в виде пленки на рынке довольно широк. Стоимость зависит от количества пленки, а также от ее качества, известности бренда и комплектации.
Варианты очень разнообразны – от пленки европейского производства, которая комплектуется всем необходимым вплоть до саморегулирующейся системы и антиискровой сетки до недорогих китайских аналогов. В целом же специалисты отмечают, что это не самый дешевый способ устройства теплого пола по сравнению с другими вариантами.
Популярная корейская марка HeatPlus, мощность которой варьируется в пределах 150-220 Вт на кв.м., успешно используется для монтажа в помещениях с повышенным уровнем теплопотерь (балконы, лоджии, подвалы, тамбуры и т.п.). При желании пленку можно уложить даже на стены или потолок. Ширина пленки в зависимости от вида составляет 0,5, 0,8 или 1 метр. Материал снабжен надежной антиискровой многослойной защитой. Гарантии производителя – 15 лет.
Корейский бренд Caleo Gold исключительно популярен и считается довольно дорогим вариантом теплого пола. Материал с мощностью 170 или 230 Вт на кв.м. (последний рекомендован для холодных помещений) снабжен антиискровой сеткой, обладает саморегулирующим эффектом. Гарантийные обязательства производителя составляют 15 лет.
Еще один корейский бренд – RexVa – отличается повышенным уровнем безопасности и устойчивости к поломкам благодаря специальной антиискровой сетке. Этот материал демонстрирует способность противостоять скачкам напряжения в сети. Ширина пленки составляет 0,5 м, а мощность достигает 150 Вт на кв. м. Гарантия, как и для других корейских брендов, составляет 15 лет.
Инфракрасный пол от производителя Okondol (Корея) может нагреваться до 50 градусов, поставляется пленка шириной 0,5 или 1 метр. Производитель гарантирует безупречную работу системы в течение 50 лет, разумеется, при соблюдении рекомендаций по монтажу и эксплуатации.
Помимо упомянутых марок на рынке предлагают инфракрасную пленку Calorique, PowerFilm, УНОСИ, IN-TERMA, SkySun и другие.
Полезные рекомендации по выбору подходящей инфракрасной пленки можно найти на следующем видео:
https://youtube.com/watch?v=YuUaj1DzMx0%23t%3D40
Виды
На выбор электрической системы влияет вариант ее использования: в качестве основного или же дополнительного отопления, какая площадь планируется под монтаж, какой материал выбран для финишного покрытия пола и другие факторы. Но первоначально нужно определиться с видом самой системы, от которого зависит способ ее укладки и подключения. Рассмотрим существующие технологии электрического обогрева пола.
Кабельный
С этого варианта началась история электрических систем для нагрева полов в помещениях различного назначения. Нагревательным элементом служит токопроводящий кабель, на который подается напряжение. По исполнению он может быть одно- или двужильным. Второй вариант легче уложить и подключить в схему. Но он дороже одножильного проводника и при размещении на значительных по площади объектах есть вероятность возникновения магнитного поля.
Для упрощения и повышения скорости монтажа выпускают нагревательные маты – рулонные изделия из синтетической сетки с закрепленным на ней кабелем. Они дороже бухты с обычным кабелем, но не требуют приобретения крепежной фурнитуры и проведения расчетов длины проводника для определенной площади обогрева.
Кабельный теплый пол
Кроме провода с двойной изоляцией, любая кабельная система также включает терморегулятор и температурный датчик. Особенностью реализации кабельного теплого пола является необходимость его монтирования в стяжку под напольным покрытием или в плиточный клеящий состав.
Пленочное покрытие на основе инфракрасной пленки
Такое покрытие представляет собой многослойную тонкую (менее 1 мм) пленку износостойкого полиэтилена. Между слоями находятся карбоновые нагревательные элементы. Характерная особенность данной технологии – нагрев окружающих предметов и материалов происходит за счет распространения инфракрасного излучения.
Пленочное покрытие дороже, чем кабельные системы, но более привлекательное из-за простоты установки под любое покрытие на горизонтальных и вертикальных поверхностях, высокого КПД, полной пожаробезопасности.
Этапы монтажа
- Для укладки теплого покрытия требуется правильно подготовить основание. Оно может быть деревянным или в виде стяжки. Основание выбирается с учетом конструктивных особенностей здания и первоначального состояния базовой поверхности.
- Делать стяжку в домах из дерева не стоит. Лучше установить древесно-полимерные плиты или фанеру. Также подойдут и цементно-стружечные листы либо магнезитовые плиты.
- Монтаж указанных материалов может вестись и в доме с железобетонными перекрытиями. Но понадобится установка лаг. Перед их укладкой следует провести обмазочную гидроизоляцию. Между лагами засыпают вермикулит или полистирольную крошку. На первом этаже требуется проведение звукоизоляции и утепление. Далее кладут настил.
