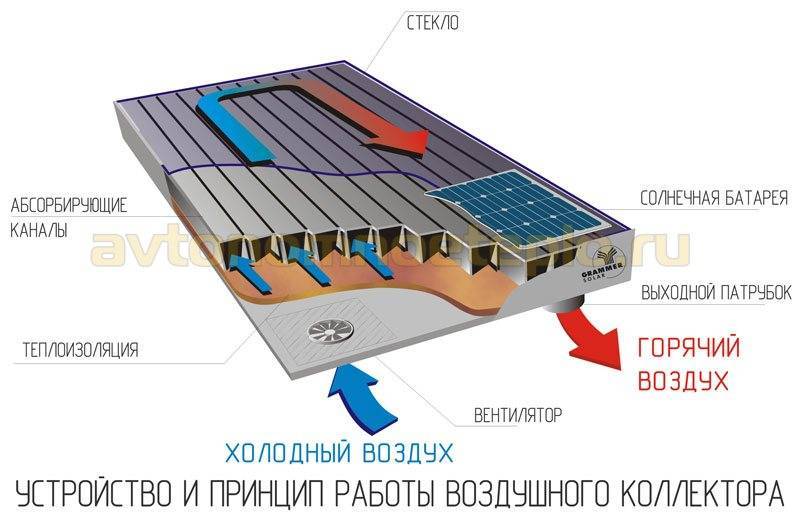

Как устроен воздушный коллектор
Принцип работы основан на простых физических законах. Солнечные лучи проникая в атмосферу земли практически не отдают тепла. Нагрев воздуха происходит после того как ультрафиолет попадает на твердые поверхности. Под действием солнечных лучей грунт и другие предметы нагреваются. Происходит теплообмен.
Устройство воздушных солнечных коллекторов использует описанное явление, аккумулируя тепло и направляя его в помещение. В конструкции присутствуют следующие детали:
- корпус с теплоизоляцией;
нижний экран, абсорбер;
радиатор с аккумулирующими ребрами;
верхняя часть из обычного стекла или поликарбоната.
В конструкцию коллектора входят вентиляторы. Основное предназначение: нагнетание нагретого воздуха в жилые помещения. В процессе работы вентиляторов создается принудительная конвекция, за счет которой холодные воздушные массы поступают в блок коллектора.
Изготовление абсорберов
Трубки собираем следующим образом:
- Стенка, закрывающая банку сверху (в которой имеется отверстие) разрезается ножницами по металлу на «лепестки», которые загибаются внутрь. Отгибать «лепестки» удобно путем насаживания банки на пластиковую трубу максимально возможного диаметра (чтобы проходила внутрь банки).
- В донышке каждой банки коническим сверлом нужно выполнить 3 отверстия диаметром 20 мм, так чтобы их центры находились в вершинах равностороннего треугольника.
- Теперь из банок можно собирать трубки — по 8 шт. в каждой. Места соединений банок следует проклеивать высокотемпературным герметиком для дымоходов, например, марки High Heat Mortar. Данный состав следует наносить на предварительно обезжиренную и увлажненную поверхность. Состав разравнивают пальцами, надев резиновые перчатки, которые также следует смочить водой.
Чтобы трубки получались идеально ровными, банки при сборке следует укладывать в шаблон, сбитый из двух досок и имеющий форму равнополочного уголка. Он устанавливается под небольшим углом к вертикали (можно опереть о стену).
На только что собранную трубку, находящуюся в шаблоне, сверху до полного отвердения герметика нужно установить груз.
Рабочий принцип
Гелиоколлектор это по существу трубчатый отопительный прибор, который фиксируется в древесной либо железной раме. С одной стороны рама закрывается абсорбером (материалом, накопляющим солнечную энергию), а со второй — утеплителем, чтобы накопленное тепло не уходило наружу. Проходя через абсорбер, солнце трансформируется в тепло и нагревает стены трубок, в которых находится вода. Коллектор считается главной частью гелиосистемы. Наиболее простой водонагревающий контур состоит из трех компонентов: солнечного отопительного прибора, бака расширительного и аккумулирующей ёмкости. Установка не прекращает работу по термосифонному принципу, когда нагретая жидкость подымается вверх и вытесняет холодную. В подобной системе движение воды по замкнутому контуру происходит по настоящему, что дает возможность обходиться без насоса.
Классификация по температурным критериям
Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя.
Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.
Галерея изображений
Фото из
Шаг 1: Сборка коллектора из гофрированной трубы
Шаг 2: Окрашивание солнечного прибора в черный цвет
Шаг 3: Установка подводов для воздуха
Шаг 4: Изготовление крышки для солнечного прибора
Кроме этого часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора:
- Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
- Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
- Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.
В высокотемпературных гелиосистемах используется довольно сложный процесс передачи тепловой энергии. К тому же они занимают внушительное пространство, чего не может позволить себе большинство наших любителей загородной жизни.
Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.
Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно
Принцип работы воздушного солнечного коллектора
Воздушный солнечный коллектор – одно из самых простых устройств. Его работа основана на принципах, знакомых всем нам с детства.
Парниковый эффект. Лучи солнца могут свободно проникать через прозрачные покрытия, будь то стекло, поликарбонат или что-то другое. Но тепло, которое они принесли, не может выбраться наружу из закрытого пространства. Именно поэтому строят теплицы. Теплый воздух легче. Всегда нагретый воздух поднимается, а холодный – опускается к полу. Именно по этой причине обогреватели размещают снизу.
Это два основных принципа, на которых организована работа воздушного солнечного коллектора для дома.
Воздушный коллектор нагревает воздух для отопления, используя для этого энергию солнечных лучей. Обычно это простая конструкция с применением плоского абсорбера. Воздушные коллекторы используют для обогрева помещений или для сушки продуктов даже в Сибири.
Воздушный солнечный коллектор для дома состоит из поглощающей панели, трубок, через которые будет циркулировать воздух, и вентилятора, отвечающего за движение воздушных масс. Конечно, все это нужно прикрепить к помещению, которое нуждается в подогреве.
Воздушный солнечный коллектор для обогрева дома
Можно также с помощью труб сделать систему для обогрева всего дома, если коллектор достаточно мощный.
Поглощающая панель состоит из абсорбера, прозрачного защитного покрытия (например, поликарбоната) и теплоизоляции. Все это помещено в короб, задняя и боковые стенки которого покрыты толстым слоем теплоизоляции. Это нужно, чтобы сохранить тепло для отопления.
Потом размещается полотно абсорбера. Обычно его изготавливают из меди или алюминия и покрывают селективным покрытием, которое помогает собрать больше энергии. Для поглощающего полотна главное – теплопроводность конструкции.
Сверху размещается прозрачное покрытие, которое должно защищать абсорбер от погодных условий и различных ударов. Конечно, лучшим вариантом будет стеклопакет. Есть много более дешевых вариантов, но стеклопакет обеспечит максимальный КПД, который сделает возможным обогрев даже в Сибири.
Хотя нельзя отрицать пользу поликарбоната. Многие выбирают покрытия именно из поликарбоната. Он стоит дешевле, но мало в чем уступает лучшим вариантам.
Воздух может двигаться через поглотитель благодаря естественной циркуляции (теплый вверх, холодный вниз).
Устройство воздушного солнечного коллектора
Но иногда в таких случаях воздух движется слишком медленно и большинство накопленного тепла уходит в атмосферу вместо отопления дома, тогда можно добавить несколько труб.
Это не экономично, поэтому в таких случаях к системе присоединяют вентилятор, можно с помощью труб. Он гонит воздух гораздо быстрее и вся полученная энергия передается в систему для отопления. Но в этом случае нужны дополнительные затраты – вентиляторы потребляют электроэнергию. Обычно такие солнечные коллекторы просто встраивают в крыши или стены зданий, что повышает их КПД (коэффициент полезного действия).
Но не нужно забывать, что воздух проводит тепло гораздо хуже, чем жидкость. Поэтому эффективность у воздушного коллектора будет гораздо ниже, чем у плоского варианта для отопления. Воздух лучше всего направлять между поглощающей пластиной и теплоизоляцией, без труб. Прозрачное защитное покрытие, размещенное впереди, вызывает большие теплопотери. Правда, это не касается поликарбоната. Но если не нужно нагревать воздух для отопления больше, чем на 17 градусов (по сравнению с окружающей средой), то можно пускать циркуляцию с обеих сторон полотна. Но если окружающая среда слишком низкой температуры, например, в Сибири, результат будет хуже. Если воздушный коллектор хорошего качества, он может прослужить до 20 лет.
Воздушные солнечные коллекторы, установленные на фасаде здания
Принцип работы
Коллектор служит для нагревания воды за счет солнечной энергии. Такое устройство можно установить возле летнего душа или на крыше частного дома.

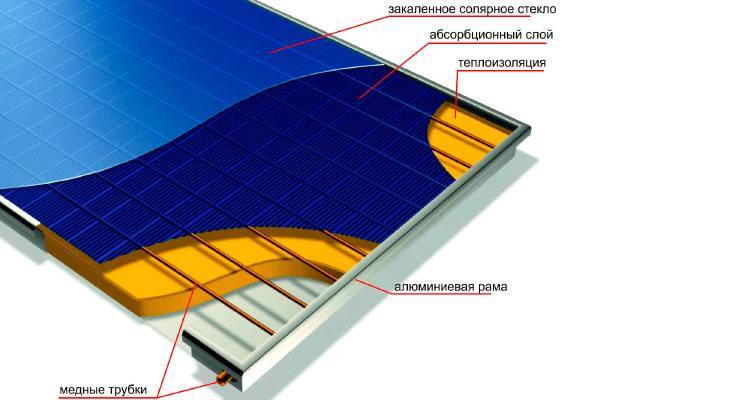

Заводские модели состоят из стеклянной внешней панели и расположенной под ними системы труб. За трубами есть утеплитель. Стекло способствует созданию внутри парникового эффекта.
Рукодельные модели из поликарбоната проще – вода в них нагревается в ячейках самого листа. Горячая жидкость уходит в бак, а на ее место автоматически поступает холодная. В солнечную погоду такой коллектор позволяет нагреть достаточное количество воды для купания нескольких человек.

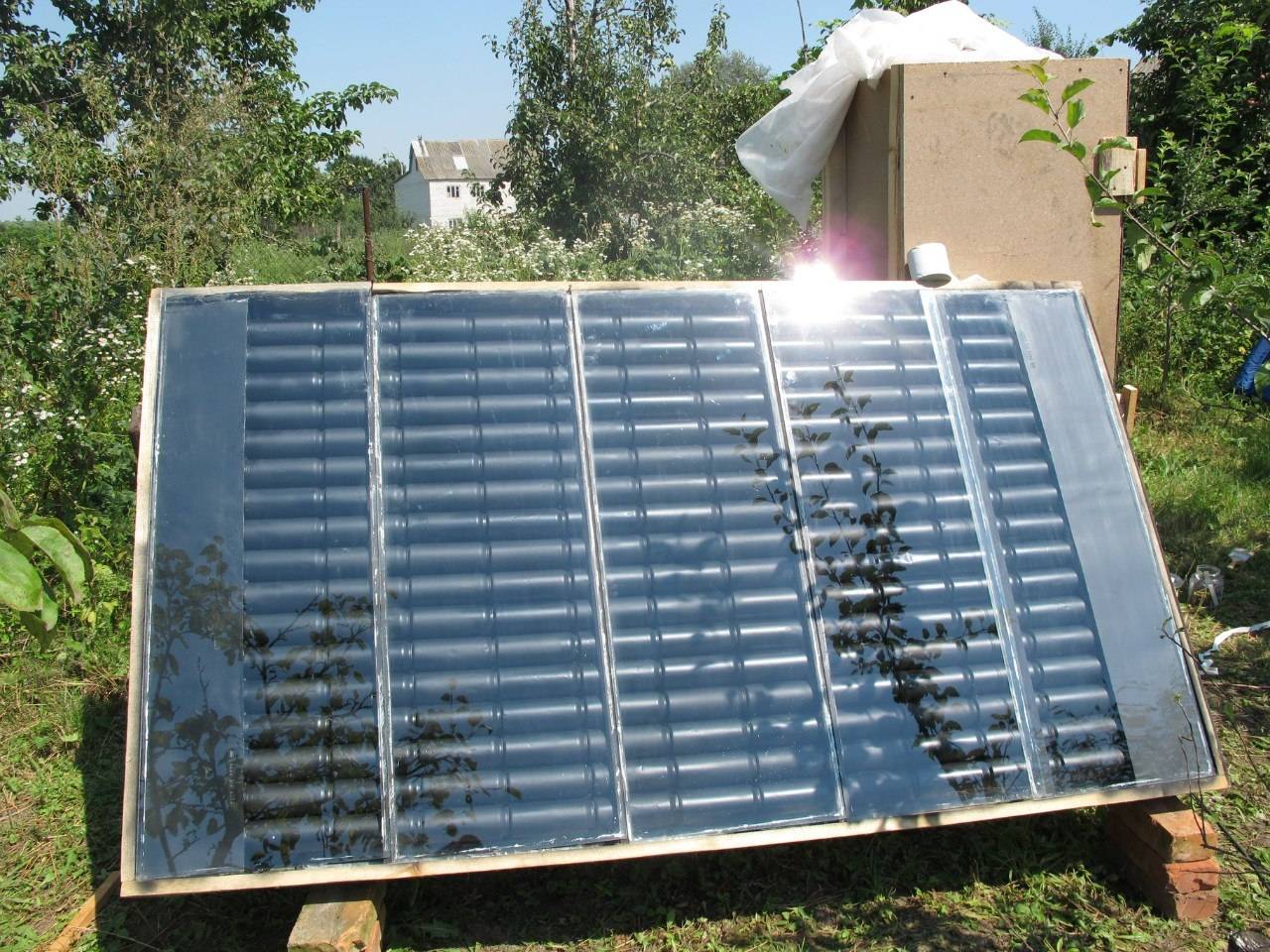

Изготовление коллектора из пивных банок
Это практичная и дешевая альтернатива описанным выше моделям гелиосистем. Она характеризуется низкой себестоимостью, ведь главное – запастись достаточным количеством жестяных банок (это будет нетрудно для любителей «коки» или баночного пива).
Солнечный коллектор из алюминиевых банок
Обратите внимание! Банки обязательно должны быть из алюминия – этот металл обладает высоким теплообменом и устойчивостью к коррозии. Поэтому при подготовке проверьте каждую банку с помощью магнита
Технология изготовления
Первый этап. Сначала проделайте в дне каждой банки по три отверстия, каждое размером с ноготь. Сверху сделайте вырез в форме звезды и отогните края наружу – это улучшит турбулентность подогретого воздуха.
Как сделать солнечный коллектор
Второй этап. Далее обезжирьте банки и сложите их в трубы соответствующей длины (в зависимости от размеров стены). Дно и крышка будут почти идеально прилегать друг к другу, а незначительные зазоры между ними обработайте силиконом.
Обратите внимание! Силикон должен выдерживать перманентно высокую температуру, иначе ваша конструкция рассыплется в процессе эксплуатации. Не смещайте банки, пока силикон полностью не высохнет
Можете использовать для этого самодельные шаблоны – две доски, сбитые под углом (своего рода желоб). Это обезопасит трубы от боковых смещений
Не смещайте банки, пока силикон полностью не высохнет. Можете использовать для этого самодельные шаблоны – две доски, сбитые под углом (своего рода желоб). Это обезопасит трубы от боковых смещений.
Солнечный коллектор из алюминиевых банок
Третий этап. Далее приступите к сборке корпуса. Для задней стенки используйте лист обычной фанеры необходимого размера. Можете сверху и снизу короба установить специальные деревянные планки с отверстиями под трубы – так вы добьетесь более надежной фиксации.
Как сделать солнечный коллектор
Четвертый этап. Уложите трубы в короб и закрепите все тем же силиконовым герметиком. Потом выкрасите их черной краской – темные цвета, как известно, притягивают солнечные лучи. Между трубами проложите минеральную вату. Когда краска высохнет, закройте коллектор листом сотового поликарбоната.
Изготовление прибора из водосточных труб
Такой прибор уж точно лучше сделать на всю стену. Осенью и весной он поможет вам существенно сэкономить на отоплении. Материалы подбирайте, учитывая габариты будущей конструкции.
Что потребуется в работе
- Доска толщиной 3,5–4 см.
- Хомуты для крепления.
- Минвата для утепления.
- Влагоустойчивая фанера толщиной не более 1 см (на заднюю стенку).
- Лист алюминия небольшой толщины.
- Алюминиевые водосточные трубы (желательно с прямоугольным сечением – так будет удобнее).
- Пенополистирол – с его помощью вы изолируете торцевые поверхности.
Технология изготовления
Для создания коллектора выполните следующие процедуры.
Первый этап. Сначала сделайте небольшой деревянный короб в виде открытого ящика. Его глубина должна быть чуть больше высоты водопроводных труб.
Сначала сделайте небольшой деревянный короб в виде открытого ящика
Второй этап. Надежно изолируйте заднюю и торцевые стенки. Поверх минеральной ваты уложите алюминиевый лист, к которому, в свою очередь, хомутами прикрепите трубы.
Обратите внимание! Для улучшения циркуляции воздуха с одной стороны короба трубы должны отступать приблизительно на 15 см от торца. По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах
По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах.
Третий этап. Ввиду того что входное и выходное отверстия будут находиться с одной стороны конструкции, проделайте на противоположной стороне несколько деревянных перегородок для того, чтобы разделять потоки воздуха.
Четвертый этап. После монтажа окрасьте коллектор в черный цвет. Для передней панели отлично подойдет сотовый поликарбонат.
Помните: воздушный коллектор в собранном виде весит достаточно много. поэтому для монтажа вам понадобится несколько помощников. При установке используйте прочные и устойчивые опоры.
Затем подключите коллектор к вентиляции здания посредством утепленных воздуховодов. Также позаботьтесь о канальном вентиляторе, который будет нагнетать воздух в помещение.
2 Конструкционные особенности
Гелиосистемы, которые используются в качестве вспомогательного отопительного оборудования, отличаются простотой конструкции, надежностью и долговечностью. Простейшие воздушные коллекторы позволяют перерабатывать в тепло солнечное излучение, используя полученную энергию для подогрева воды и отопления частных строений.
Эффективность работы воздушно-солнечных коллекторов будет напрямую зависеть от размеров устройства и климатических условий в регионе. Гелиосистемы имеют стандартную конструкцию, отличаясь лишь своими габаритами, а также наличием одного или нескольких контуров, которые отвечают за подогрев воды и отопление частного дома.
В замкнутом контуре воздушного солнечного коллектора располагаются специальные приборы, которые преобразуют в тепло световое излучение. По системе трубок движется теплоноситель, разогреваемый адсорберами, после чего вода самотёком или циркуляционными насосами прогоняется по замкнутому контуру с радиаторами отопления или накапливается в утепленном расширительном баке.
Важнейшей составляющей гелиоколлектора являются адсорберы, имеющие вид металлической пластины с чёрной наружной поверхностью. Также в качестве нагревающих элементов могут использоваться небольшие полости, непосредственно соединённые с трубками, по которым циркулирует теплоноситель.
При использовании коллекторов исключительно в тёплое время года в качестве теплоносителя может применяться обычная вода. Если же предполагается функционирование устройства зимой, то необходимо заливать антифриз, который предупредит промерзание системы при отрицательных температурах.
Все используемые сегодня солнечные коллекторы для воздуха можно разделить на две основных категории: одно- и двухконтурные. Первые отличаются простотой конструкции и являются прекрасным решением для небольших строений, где требуется использовать такие установки исключительно для горячего водоснабжения или нагрева помещения. Двухконтурные гелиосистемы эффективны, способны работать зимой и летом, однако по причине сложности конструкции изготовить их самостоятельно не представляется возможным.
Рабочий принцип солнечного коллектора из банок.
Не прекращает работу устройство по следующему принципу. Лучи солнца проникают на адсорберы (в нашем случае это металлические банки, покрашенные в чёрный матовый цвет), и передают им энергию тепла.
Изнутри банок регулярно двигается воздух, который получает со своей стороны энергию тепла от разогретых адсорберов. Разогретый воздух из коллектора поступает во вентиляционному каналу в пространство помещения и поднимает температуру в нём.
Также из помещения выполняется забор охлаждённого воздуха назад в коллектор.
Если вас заинтересовала эта самоделка, предлагаю взглянуть пошаговое изготовление солнечного коллектора.
Коллекторы из подручных материалов
Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.
Из банок
Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.
В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.
Из холодильника
Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.
На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.
Из пластиковых и металлопластиковых труб
Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.
С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.
Из металлических труб
Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.
Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.
Принцип работы и область применения
Конструктивно солнечный коллектор из металлических банок представляет собой деревянный каркас прямоугольной формы, с изолированной задней стенкой и прозрачной верхней крышкой из поликарбоната. Внутри него установлено несколько тонкостенных алюминиевых труб, окрашенных в черный матовый цвет, по которым прокачивается воздух.
Воздух для подачи в коллектор берется из нижней части отапливаемых помещений и далее поднимается вверх по разогретым трубкам. Создается разница давлений холодного и горячего воздуха что и создает принудительную тягу. Этой тяги достаточно что бы горячий воздушный поток поступал по вентиляционному каналу в помещение замещая собой холодный.
Вариант с принудительной вентиляцией с помощью электро турбины
В этом варианте конструкция может использоваться в приточной системе механической вентиляции.
Вентилятор включается от термостата в том случаи когда датчик температуры сигнализирует ему что воздух достаточно нагрет. Если температура воздуха ниже установленной, система не работает, тем самым предотвращается циркуляция холодного теплоносителя.
При совместной работе с рекуператором она обеспечит нормальную температуру свежего приточного воздуха без включения системного калорифера и сэкономит значительное количество электроэнергии.
Достоинства и недостатки
Главное достоинство солнечного коллектора из металлических пивных банок заключается в невысокой стоимости используемых материалов и возможности самостоятельного изготовления, даже человеку, не обладающему большими навыками слесарных и монтажных работ. Эффективность этого устройства такова, что позволяет отключать традиционную систему отопления при температуре наружного воздуха выше -3 °C, а это не менее трети всего отопительного сезона средней полосы. Основной плюс, это экономия энергоресурсов на отопление. Однако есть и недостатки.
| Плюсы | Минусы |
| Низкая цена | Нет промышленного производства |
| Отсутствие необходимости обслуживания | Необходимость специально системы воздушной вентиляции в доме |
| Возможность изготовить самостоятельно | Необходимы прямые солнечные лучи |
Из чего можно сделать гелиосистему самостоятельно
Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:
- корпус;
- абсорбер;
- теплообменник, внутри которого будет циркулировать теплоноситель;
- отражатели для фокусировки солнечных лучей.
Заводской коллектор для нагрева воды от солнца работает следующим образом:
- Абсорбция тепла — солнечные лучи проходят сквозь стекло, расположенное поверх корпуса, либо через вакуумные трубки. Внутренний абсорбирующий слой, контактирующий с теплообменником окрашен селективной краской. При попадании солнечных лучей на абсорбер выделяется большое количество тепла, которое собирается и используется для нагрева воды.
- Теплопередача — абсорбер расположен в тесном контакте с теплообменником. Аккумулируемое абсорбером и передаваемое теплообменнику тепло нагревает жидкость, движущуюся по трубкам к змеевику внутри бака теплонакопителя. Циркуляция воды в водонагревателе осуществляется принудительным или естественным способом.
- ГВС — используется два принципа подогрева горячей воды:
- Прямой нагрев — горячая вода после нагрева попросту сбрасывается в теплоизолированную емкость. В моноблочной гелиосистеме в качестве теплоносителя используется обычная бытовая вода.
- Второй вариант — обеспечение ГВС с пассивным водонагревателем по принципу косвенного нагрева. Теплоноситель (часто антифриз) под давлением направляется в теплообменник гелиоколлектора. После нагрева разогретая жидкость подается в накопительный бак, внутри которого встроен змеевик (играющий роль нагревательного элемента), окруженный водой для системы горячего водоснабжения.
Теплоноситель разогревает змеевик, посредством чего и передает тепло воде, находящейся в емкости. При открытии крана нагретая вода из теплоаккумулирующей ёмкости поступает к точке водоразбора. Особенность гелиосистемы с косвенным нагревом в способности работать в течение всего года.
Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.
Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:
- поликарбоната;
- вакуумных трубок;
- ПЭТ бутылок;
- пивных банок;
- радиатора холодильника;
- медных трубок;
- ПНД и ПВХ труб.
Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.
Греем воду
По похожему принципу можно сделать и водонагреватель. Им также можно пользоваться только в дневное время, т.к. вода будет нагреваться от солнца до температуры, достаточно комфортной, чтобы помыться. Это позволит хоть немного разгрузить бойлер или котёл. Также можно успешно применять такие системы в местах, где нет возможности провести газ или обеспечить нагреватели другим топливом.
Для этого придётся сделать целую отдельную установку. Схематически, конструкция будет выглядеть так:
Греем воду
На рисунке показано строение, общей площадью до 5 м2. Остов его выполнен из деревянных брусьев, обшитых фанерными листами. Коллекторная панель составлена из 600 алюминиевых банок, собранных по описанному выше способу. Она наклонена на 35 градусов от вертикальной оси.
Нижняя часть конструкции расположена в яме, глубиной 1,5 метра, размерами 2,7 на 1,2 м. Она выложена пустотными пеноблоками и тщательно заизолирована слоем пенополистирола. Внутрь помещён бак с водой, ёмкостью 300 литров. Вокруг него, в качестве накопителя и распределителя тепла, предусмотрена обсыпка из мелких валунов. По вентиляционному каналу слева нагретый панелью воздух поступает вниз, и передаёт тепло камням. Это движение интенсифицируется благодаря встроенному вентилятору, мощностью не менее 125 Вт.
К баку подсоединены два змеевика, подающие холодную и отводящие нагретую воду. Её можно использовать как для мытья, так и для обогрева помещений, подсоединив к системе центрального отопления. Температура входящей в дом воды вполне достаточна для обеих целей – порядка 50 °C. И, к примеру, только на отключении бойлера ежемесячно можно сэкономить до 300 кВт*ч.
Да, эта система конструкционно намного сложнее первой, однако она значительно расширяет возможности дальнейшей эксплуатации теплоносителя. Несмотря на то, что она также сильно зависит от освещённости, каменная подушка в земле удерживает тепло гораздо дольше.
Попробуйте сделать такой коллектор своими руками. На деле — всё не так сложно. Самое долгое – собрать достаточное количество материала. Зато взамен вы получите дееспособную систему обогрева, с постоянно возобновляемой энергией. И главное – совершенно бесплатно.
А как она в работе
По замерам людей, испытавших такие панели в работе — в солнечные дни зимой, температура внутри коллектора достигает 60 — 70 ˚С (даже при небольшом минусе на улице). Учитывая незначительные теплопотери и падение температуры при распределении нагретого воздуха внутри помещения, такая панель вполне может обеспечить комфортные 20˚С в комнате. Понятно, что обогрев ограничивается пределами комнаты, рядом с которой она установлена.
Автономное отопление
Такую панель можно использовать для автономного отопления любых хозпостроек на участке, удалённых от основного здания и коммуникаций. Просто установите её под небольшим углом рядом с постройкой, подведите соединительный рукав и обогревайтесь совершенно бесплатно
Короб
Таким образом, дугообразно закреплённое оргстекло или поликарбонат, попутно будет выполнять ещё и роль фокусировочной линзы, усиливая световой поток, а значит, повышая температуру, генерируемую коллектором. Чтобы обеспечить максимальное прилегания стекла, сделайте в боковых стенках короба небольшой скос. Тогда щели, а значит и потери тепла, будут минимальными.
Короб коллектора
Фанера для держателя
Для большего теплообмена можно продублировать эту планку тонким листовым алюминием. Таким образом оформляются верхняя и нижняя планки. Не забудьте предусмотреть сквозные отверстия в коробе, сквозь которые будет осуществляться воздухообмен между комнатой в доме и гелиоприёмником.
Алюминиевая прослойка
Перед укладкой банок, проложите дно утеплителем с фольговым покрытием. Аккуратно установите трубки из банок, места стыка с деревянной планкой обработайте герметиком и вновь дайте основательно просохнуть.
Батарея из банок
Для обеспечения прочности конструкции установите посередине крепёжную подпорку. Привинтите к ней два шурупа с плоской шляпкой — на них по центру будут опираться листы оргстекла или поликарбоната. Их высота должна соответствовать высоте скруглённых боковых планок короба.
Для подвешивания на стену прикрутите к оборотной части панели крепёжные крюки. Их также можно изготовить своими руками из обрезка листового железа.
Процесс сборки самодельного солнечного коллектора
Начало сборки этого изделия солнечной энергетики стартует с изготовления змеевика. Если вам удалось подобрать готовый змеевик, окончательная сборка займет намного меньше времени. Подобранный змеевик стоит очень тщательно вымыть под струей воды (желательно горячей), чтобы изнутри вымыть все засоры и избавиться от остатков фреона. Если у вас не нашлось подходящих трубок, то нужное количество вы сможете приобрести в магазине. Но в этом случае придется изготовить сам змеевик. Для его изготовления нарежьте трубки на требуемую длину. Далее, используя угловые переходы, проведите их спайку в форме конструкции змеевика. Дальше, чтобы коллектор можно было подключить к системе водоснабжения, на края змеевика напаивайте сантехнические переходы размерами ¾. Существует несколько вариантов формы и конструкции змеевика, например, можно паять трубки в форме «лесенки» (если вы собрались реализовать такой вариант, тогда покупайте не угловые переходы, вам понадобятся тройники).
Сборка солнечного коллектора
Потом на заранее подготовленный лист металла вы наносите селективное покрытие черной матовой краской, сделать это желательно не меньше чем в пару слоев. Дождитесь, пока воздушный поток высушит краску, и начинайте пайку змеевика (с неокрашенной стороны). Вся конструкция змеевика должна быть припаяна по всей длине трубок, сделав это, вы гарантируете максимально эффективный теплообмен и как следствие – максимальную передачу тепла в систему водоснабжения. Если сделаете все правильно, собранный вами солнечный коллектор заработает так, как и было задумано.
