Как своими руками изготовить печь в баню из металла?

Изготовление агрегата для бани

Одним из лучших вариантов отопительного устройства для бани является металлическая печь из листовой стали, обложенная кирпичом. Такая самодельная печь для бани не мобильна, но пожаробезопасна, а значит, ее можно устанавливать в жилом доме и даже в деревянной банной постройке.

Для ее сооружения из инструментов понадобятся:

  • сварочное оборудование;
  • болгарка;
  • диоды 3-4 миллиметра.

Также нужно иметь листы железа толщиной 2 –3 миллиметра, и арматуру 8 –10 миллиметров.

Важным моментом является то, что при обустройстве такой печи необходимо правильно подобрать для дымохода сечение, поскольку от этого зависит сила тяги, на которую также влияют погодные условия: чем теплее и влажнее воздух, тем она слабее.

В недостаточно широком дымоходе газы и воздух начнут смешиваться, не успев выйти наружу. Это создает дымовую пробку. Если диаметр трубы слишком большой, тогда в ней газы будут двигаться чересчур медленно, а поверхность внутренний стенок быстро засорится.

Банные печи из железа своими руками строят так:

  1. В первую очередь обустраивают фундамент. Для него строят деревянную опалубку высотой 20 сантиметров так, чтобы образовался квадрат размером 1х1 метр.
  2. Арматуру монтируют в один слой, делая сетку из прутьев с ячейками величиной 20х20 сантиметров. Надо, чтобы арматура не касалась земли, поэтому ее опирают на заранее установленные колышки и связывают на весу.
  3. Подготавливают цементно-песчаный раствор в пропорции 1:3. Для него берут 1 часть цемента не ниже марки М400 и 3 части мелкого речного песка. С целью придания прочности в смесь добавляют часть щебенки.
  4. Раствор выливают в опалубку, накрывают пленкой из полиэтилена и оставляют сохнуть на 4 недели. Один раз в день бетон нужно сбрызгивать холодной водой и вновь накрывать, иначе он начнет покрываться трещинами.
  5. Далее надо взять задний обод для колес и заварить на нем все отверстия, оставив только центральное.
  6. Со второго обода срезают выпуклую верхушку, вставляют в него первый и сваривают. Главное, это создать герметичное соединение, ведь внутри будет горячая жидкость.
  7. На внутренней части второго обода на равном удалении один от другого с трех сторон наваривают арматуру. Нужно, чтобы она упиралась в трубу для придания конструкции жесткости.
  8. Внизу первого обода создают круглое 25-миллиметровое отверстие и к нему приваривают трубу соответствующего сечения. В нее вкручивают кран, чтобы сливать воду.
  9. Далее делают точные копии двух ободов. Копию второго из них насаживают на трубу, переворачивают копию первого обода и приваривают его к концу трубы. Сверху приделывают второй экземпляр второго обода и для жесткости усиливают арматурой.
  10. Когда раствор для фундамента застынет, опалубку снимают и выкладывают кирпич, используя смесь на основе глины.
  11. Месторасположение печи для защиты от возгорания полностью обкладывают кирпичом.
  12. Основание делают кирпичным, а со второго ряда начинают выкладывать зольник с поддувалом. Посредством него удаляют золу и тем самым обеспечивают поступление воздуха внутрь, который помогает появлению хорошей тяги. Длина зольной камеры должна быть меньше, чем у топки.
  13. Устанавливают дверцу поддувала, обкладывают кирпичом и укладывают еще один ряд. На шахту зольника помещают колосниковую решетку.
  14. После колосника выкладывают два ряда кирпичей, оставляя место для дверцы топки. Поверх создают еще два ряда.
  15. Кладке дают высохнуть в течение 2-х недель, обеспечив циркуляцию воздуха. Затем печку нужно протопить щепками в течение 1,5 – 2 часов.
  16. На кирпичную конструкцию устанавливают готовую трубу. На ней расположена каменка и емкость для горячей воды.
  17. Вес и размеры печи довольно большие, поэтому ее лучше разделить на составляющие части и собрать внутри бани на месте.
  18. Верх дымохода укрепляют прутьями арматуры, приварив один ее конец к трубе, а второй уперев в стену. Для крепления к стене задействуют металлическую пластину или уголок из стали.

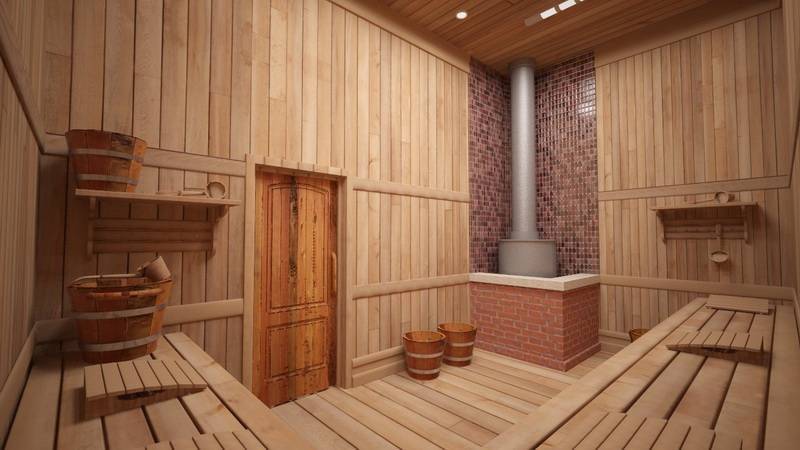

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

  • печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
  • обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
  • при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
  • расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Важно. Не применяйте внутри помещений бани листовой или шнуровой асбест для тепловой изоляции, он выделяет вредную для здоровья пыль

Практические советы и реальные фото готовых печей

Мастер или начинающий — каждый может включить фантазию и придумать свой способ улучшить сделанную своими руками печь для бани. Такая коррекция может затрагивать габариты печи или полностью пересматривать особенности конструкции отопительного устройства.

Предоставим несколько полезных советов, чтобы вы смогли определить для себя наилучший вариант и сделать подходящую печь для бани на дровах.

Ножки изделия лучше всего сделать как продольные салазки. Этот прием поможет избежать чрезмерного давления на напольное покрытие, за счет равномерного распределения веса печки на несколько досок пола. Это имеет смысл, так как помимо веса самой печи, на пол давит еще вес камней и воды в резервуаре. Ножки можно сделать из любого попавшегося под руку металла с нужными размерами. А сами салазки делают из угольника. Лучше не делать салазки слишком большими, так как они будут выступать за поверхность печки и вы можете споткнуться и травмироваться.

Дно и бока печи выкладывают огнеупорными кирпичами, так металлические стенки нагреваются меньше и тепло в печи будет дольше задерживаться. Кирпичи для таких целей бывают разные: тяжелые (которые проводят тепло) и легкие (они изолируют тепло). Изолирующие используют в основном для печей плавильного типа, чтобы высокая температура внутри конструкции не переходила на поверхности (они могут быть при этом совершенно холодными). Это отдельно указываем, чтобы вы не ошибись при выборе материала. Легкие изолирующие кирпичи не для банной печи. Если планируете повысить теплопроводность конструкции таким способом, не забудьте учесть для них место в топке.

Дверцы можно делать из оставшихся от вырезания отверстий частей металла. Чтобы получить пригодные к дальнейшему использованию куски металла, при вырезании старайтесь ровно вести срез, а чтобы сократить ширину разреза применяйте диски маленькой толщины. Такие диски добавляют трудоемкости процессу, но это “окупается” за счет сэкономленного времени на изготовление дверки впоследствии. Расход металла, соответственно, меньше. Сами дверки будут немного меньше отверстий под них, даже при минимальной толщине диска для резки. Чтобы не допустить проваливание их внутрь при закрытии делаем упоры. Подойдут небольшие металлические полоски, которые привариваются с обратной стороны прорези. Чтобы этим приемом еще и увеличить герметичность дверцы, приварите упоры не единично, а по периметру отверстия для дверцы.

Емкость для воды лучше изготовить из нержавеющей стали. Для сваривания такого металла потребуются соответствующие электроды. Для сваривания нержавейки требуется опыт, так как процесс сложнее обычной сварки. Ток нужно настраивать специально под нержавеющую сталь.

Чтобы обезопасить себя и детей от случайного прикосновения к горячей печи, установите защитное ограждение вокруг конструкции печи. Оно может быть прикреплено к самому устройству или быть переносным. Главное, чтобы ограждение создавало безопасные условия для пользования баней.

Ваша печка не дает столько тепла, сколько хотелось бы? Все можно исправить. Чтобы увеличить количество тепла, поставляемого печью, нужно добавить площади самой конструкции. Можно к бокам конструкции приварить пластины из металла. Они будут своеобразными радиаторами, дополняющими количество тепла, исходящего от печи.

Еще один способ добавить тепла: берем две изогнутые трубы с большим диаметром (около 50 см) и привариваем их по обеим сторонам печки так, чтобы один конец смотрел вниз (и был ниже печки), а второй вверх (выше конструкции). За счет этого приема из-за разности в температурах внутри труб, воздух снизу (холодный) будет втягиваться внутрь, а сверху выходить горячим.

Дверь топки лучше дополнить устройством для регулировки подачи потоков воздуха. Легче всего сделать его из куска трубы. Для этого берем металлическую трубу небольшого размера (до 10 см) и кусочек листового металла. В двери делаем отверстие по диаметру трубы и вырезаем из листа металла круглую деталь, которая будет немного меньше диаметра. Сверлим в трубе два отверстия на одном уровне по оси трубы. Расстояние между ними должно быть равно больше половины самого диаметра, иначе потоки воздуха будут проходить хуже. В отверстия продеваются кусочек катанки подходящего размера. Верхний край загибается как ручка. Кружок, который мы ранее вырезали из листа стали, привариваем к краю катанки.

Это только часть приемов, которые применяют, изготавливая самодельные печи для бани. Фантазируйте, воплощайте и делитесь новыми методами улучшения со своей практики.

Разновидности печей из кирпича

Общий принцип устройства кирпичной печи одинаков. Конструкция состоит из следующих элементов:

  • топка;
  • зольная камера;
  • каменка;
  • дымоход;
  • колосники.

Что касается нюансов, то дымоходные каналы бывают вертикальными и горизонтальными. В печи «по-черному» дымоход вообще отсутствует. Для нагрева воды предусматривают теплообменник или бак. Для бани различаются печки устройством каменки. От огня камни отделяют только решеткой или устанавливают глухую плиту.

Складывают печь для русской бани по одному из 4 вариантов:

Конструкция «по-черному» не предусматривает дымохода. Чад выходит сквозь каменку внутрь помещения, после чего выветривается через щели естественной вентиляции. Преимущество заключается в простоте конструкции. Баня быстрее прогревается, наполняется ароматом, на разогрев уходит меньше дров. Из недостатков выделяется изнурительный процесс ожидания. В бане нельзя париться, пока не перегорят дрова, и не выветрится чад

Верхняя часть парной постепенно обрастает копотью

Важно! Внутри бани с установленной печью «по-черному» стены обрабатывают специальной пропиткой, отторгающей накопления сажи

Дымоходом оснащена печь банная из кирпича «по-серому», но париться аналогично можно после прогорания всех дров. Требование связано с устройством каменки

Топка от камней отделена только решеткой. Большая часть дыма уходит через дымоход. Однако чад все равно просачивается сквозь камни. Печи «по-черному» бывают прямоточными, где чад выходит через трубу, и канальными, где отвод газов осуществляется через 2 заслонки.

Для обогрева парилки и предбанника обустраивают печи «по-белому». Кирпичная конструкция оснащена дымоходом. Камни отделены от топки глухой плитой, предотвращающей проникновения чада внутрь бани. Топку располагают в предбаннике, а саму печь с каменкой – внутри парилки. Преимущество кирпичной конструкции в экологической чистоте. Недостатком является долгий процесс разогрева камней, который может затянуться до 12 часов.

Печь с плитой – современный вид кирпичной конструкции. Кроме камней, присутствует бак с водой. Нагрев каменки происходит через чугунные плиты, уложенные над топкой и дымоходом. Водогрейный бак с трех сторон обложен кирпичом. Отражающий экран увеличивает скорость нагрева.

Условно кирпичные печи разделяют по типу топлива: газ, дрова, уголь, электричество, брикеты, солярка. Самое лучшее для бани топливо – это дрова.

От размера кирпичной печи зависит ее мощность. Рекомендуемые минимальные габариты – 89х102 см. При таких размерах длину конструкции образуют 4, а ширину – 3,5 кирпича. Оптимальная высота – 168 см, но этот параметр еще зависит от габаритов встраиваемого бака.

Совет! Печку в бане можно поставить металлическую, а снаружи обложить ее кирпичом.

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Основные требования к металлическим печам

К современным конструкциям металлических банных печей предъявляются высокие технические и эксплуатационные требования, к которым относят следующее:

  1. Широкий функционал. Возможность выбора различных температурных режимов для быстрого нагрева воздуха и поддержания оптимального микроклимата в помещениях.
  2. Высокий КПД. Эффективное использование топливного материала с возможностью длительной аккумуляции тепла. При этом увеличение объема топки обеспечивает полное сгорание топлива и повышение КПД.
  3. Эргономичность. Железные каменки должны оставаться компактными, чтобы занимать небольшую площадь помещения. В малогабаритных парных рациональнее устанавливать вертикальный тип конструкции с топкой, вынесенной в техническое помещение.
  4. Пожарная безопасность. Отопительное оборудование должно быть безопасным для посетителей и помещения. Чтобы избежать ожогов и травматизма, корпус устройства закрывается металлическим конвекционным кожухом, а поверхности вблизи печи обшиваются жаропрочным материалом.
  5. Комплектация. Более совершенные модели устройств могут комплектоваться водонагревателями, которые обеспечивают горячее водоснабжение в бане.
  6. Эстетичность. Металлические каменки могут иметь различные варианты исполнений с оформлением коваными и стеклянными декоративными элементами.

Процесс изготовления

Для изготовления котла можно использовать газовый баллон

Чтобы сварить нагревательный котел для сауны, можно использовать самые разнообразные, в том числе и бросовые материалы:

  • старый газовый баллон после его тщательной очистки;
  • бочку с толстыми стенками;
  • диски от колес;
  • отрезок металлической трубы;
  • листы металла толщиной не менее 5 мм.

Кроме этого потребуется:

  • арматура для колосников;
  • ручки, петли и задвижки для дверок;
  • асбестовый шнур для уплотнения и футеровки;
  • шамотный и огнеупорный красный кирпич;
  • глина и песок;
  • двухслойная труба под дымоход.

При наличии всего необходимого нужно в соответствии с заранее составленной схемой сварить корпус, приделать к нему ножки и приступить к изготовлению печи.

Сначала делается топка:

  1. Нанесение разметки. Вырезание отверстий для поддувала и загрузки топлива. С внутренней стороны корпуса прикрепляются упоры для крепления колосников. Варить нужно аккуратно, лучше точечно, чтобы не прожечь корпус и не оставить на нем выпуклостей от перегрева. Решетку можно сделать самому или приобрести готовое изделие в магазине.
  2. Закрепление дверок. Петли крепятся сваркой, болтами или заклепками. Целесообразно использовать последние два способа, чтобы изделия не деформировались от нагревания.
  3. Проведение футеровки. На стенки топки приклеиваются шамотные кирпичи. Это предотвратит накаливание металла до красного цвета, обеспечит поглощение излишнего жара и продлит срок службы конструкции.

Печь с открытой каменкой

Следующим этапом является изготовление каменки. Используется одна из технологий:

  • Поверхностная. После проведения замеров делается клетка из арматуры диаметром 10-12 мм. Затем короб устанавливается на крышку котла и приваривается к ней. Глухие стенки делать не стоит, чтобы обеспечить лучший нагрев комнаты и свободный выход пара после подачи воды.
  • Внутренняя. В корпусе делается отверстие, ставится решетка под камни. Подача воды может осуществляться кружкой через проем или через отверстие из бака с краном.

Полость заполняют особыми минералами — талькохлоритом, диабазом. Не допускается использование слюдосодержащих пород, кремня и гранита.

Для изготовления используются те же материалы, что шли на котел, только стенки их могут быть тоньше, так как изделие не подвергается контакту с открытым пламенем. Концы трубы заглушаются, сверху делается отверстие для заправки, снизу вставляется кран. Бак крепится на каменку, нагрев происходит от непосредственного контакта с материалом, а также от горячего дыма.

Особенности печей из металла

От металла зависят эксплуатационные характеристики отопительных агрегатов. Поскольку его теплопроводность по сравнению с теплоемкостью намного выше этот материал плохо накапливает тепло. Металл быстро поглощает тепловую энергию, накаляется и в скором времени остывает. Если учитывать данное свойство, можно собрать камин из металла своими руками таким образом, чтобы при минимальной степени прогрева добиться высоких значений.

Самодельные печки из металла в зависимости от особенностей конструкции функционируют по-разному:

  1. Камерные. Эти устройства фактически являются обычной «буржуйкой», первые образцы которой появились пару веков назад, но им требовалось большое количество топлива. Потом их конструкцию усовершенствовали – поместили в нее колосник с поддувалом, укоротили дымоход до 2,5 –3 метров и утеплили его. Особенность агрегата заключается в том, что он саморегулирующийся – при полной протопке пропускной способности дымоходной трубы не хватает для вывода топочных газов, в итоге в горниле возникают завихрения, полностью дожигающие продукты горения. Только потом газы способны пройти по трубе. Поскольку на выходе из дымохода их температура равна около 100 градусов, конденсат отсутствует. Его очищают от сажи раз в год. КПД таких печей достигает 60%.
  2. Канальные. В них вместо сложного лабиринта газовых трубок оставлено одно колено. Оно разделяет топочную и дожигательные камеры. Посредством отверстия в конфорке на варочной панели или регулируемого воздушного дросселя поступает вторичный воздух, обеспечивающий дожигание топочных газов. Поскольку этот процесс осуществляется в одном месте, КПД равен 70-80%. Производительность печи при этом высокая, а эффективность функционирования не зависит от силы тяги или размеров дымохода. Поскольку основное тепло образуется в дожигательном отделении, агрегатом пользуются в двух режимах – пламенном и продолжительного горения. Используют разное твердое топливо, а мощность регулируют не количеством сжигаемых дров или угля, а путем подкручивания дросселя. Чистку дымохода выполняют раз в несколько лет при условии качественной эксплуатации печи. Дожигатель для нее желательно изготавливать из жаропрочной стали, причем в форме корыта. Корпус делают из обычной стали, имеющей толщину не меньше 4 миллиметров, а варочную поверхность из чугуна или толстой 8 – 10-миллиметровой стали. Плиту желательно сделать съемной, поскольку со временем ее нужно будет заменить, так как она прогорит.
  3. Колпаковые. Печи долгого горения работают в режиме тления, в результате чего появилась возможность сделать период теплоотдачи более продолжительным. Он может составлять от нескольких суток при использовании дров и от 10 до 30 дней для каменного угля. Если применять упрощенную схему подобной печи, в ней топливо будет тлеть непосредственно у поверхности, куда попадает кислород. Топливо в процессе пиролиза расщепляется на летучие компоненты, которые, поднявшись вверх, сгорают в колпаке, обеспечивая 60% тепла. С целью увеличения данного показателя на печь можно поместить газовую рубашку, где газы будут догорать. Как показывает практика, в результате КПД такой печки может достичь 80%, а иногда и больше. Если выбор сделан в пользу данной конструкции агрегата, необходимо помнить некоторые нюансы. Не смотря на то, что такая печь из железа для дома может функционировать на разном твердом топливе, наибольший эффект от ее работы достигается при растопке тем его видом, для которого она изначально предназначалась. При этом применяемое топливо должно быть сухим, а догружать его до момента полного сгорания предыдущей закладки не рекомендуется. В дымоходе печей продолжительного горения всегда образуется большое количество токсичного конденсата, поэтому нужно создать условия для его безопасного слива. Чтобы изготовить корпус агрегата, можно задействовать большой газовый баллон или использованную железную бочку.
  4. Масляно-пиролизные. Они известны как печки на отработке. Этот экономичный вариант пользуется большой популярностью среди печников – самоучек. Принцип функционирования агрегата несложен. Заливают в бак отработку, потом поджигают и подают кислород через воздушный дроссель, в результате горение не будет сильным, но для испарения масляного топлива его будет достаточно. Пары от отработки поступают вверх в отсек в форме трубы, имеющей перфорированные стенки, через которые проникает воздух. В процессе горения пары направляются в дожигатель с перегородкой, задерживающей оксиды азота в определенной температурной зоне до тех пор, пока они не распадутся и не начинают выделять тепловую энергию.

Советы и рекомендации

Специалисты советуют при изготовлении печи из металла для бани придерживаться нескольких несложных рекомендаций, таких как:

  • необходимо помнить, что металл подвержен деформации под действием высоких температур. Следует правильно подбирать оптимальную толщину материала;
  • слишком толстый металл станет причиной неэкономного расхода топлива и увеличения времени разогрева помещения;
  • в целях оптимизации рекомендуется конструировать дымоотвод так, чтобы он проходил через бак с водой;
  • отделка металлической конструкции должна обеспечивать проток воздуха;
  • печь из листов с пониженным содержанием углерода без труда «переживёт» возможные ремонтные работы;

  • чтобы избежать ситуаций, когда печь дымит, рекомендуется приобретать готовые блоки дымоходов;
  • основанием для печи может быть цементный пол, лист металла или участок, покрытый огнеупорной плиткой;
  • стоит помнить, чтобы протопить дровяную печь, необходимо время и существенный объём топлива;
  • эффективно топить печь из металла только в небольшом помещении;

  • выбор места расположения источника тепла играет решающую роль для эффективности бани;
  • вблизи от корпуса печки обязательно следует покрыть стены несгораемыми материалами;
  • после завершения монтажа рекомендуется сделать отделку из кирпича или камня. Это позволит избежать случайных ожогов и сделает печь более привлекательной.

В России париться в бане – этой целый ритуал, обычай. Позитивное влияние парилки на физическое здоровье известно с древних времён. Многие медицинские терапии сегодня не обходятся без русской бани. Трудно переоценить её значение при лечении разных недугов. Современная диетология с помощью веника и парной избавляет от избытков веса. Баня омолаживает и снимает усталость и стресс.

Печь – это центральная составляющая каждой бани. От грамотного выбора конструкции, удачного расположения и правильного монтажа зависит оптимальный прогрев помещения и качество пара.
