Печь-сетка для бани: как соорудить ее самостоятельно?

Ограничения в использовании металла для сетчатого каркаса

Для изготовления сетчатого контейнера нельзя использовать:

• Оцинкованную или окрашенную проволоку, покрытую ПВХ, полиэфирными смолами;
• Алюминиевые и бронзовые сетки из проволоки–путанки, используемые в промышленных дымоходах и выхлопных трубах в качестве сажеуловителей и искрогасителей;
• Нельзя изготавливать контейнеры из разнородных материалов, образующих гальванические пары, например, алюминий–сталь, медь-алюминий.

Такая сетка на трубу для камней из цветных металлов быстро корродирует во влажной атмосфере парилки и нередко рассыпается просто на глазах.

Для средней по размеру банной печи потребуется сетка, вмещающая до 20 л каменной засыпки. Так как камни, используемые в засыпке, достаточно крупного размера, после укладки материала в сеточную корзину обязательно возникнет дисбаланс, отклоняющий контейнер в сторону от дымохода.

Поэтому в конструкции должно быть, как минимум, два хомута, фиксирующих сетку на дымоходе. Если на засыпку идет мелкий камень, то и сетка должна быть с ячейкой не менее 10 мм. Более мелкий наполнитель использовать небезопасно, материал дает очень мощный выход пара, иногда образовавшиеся осколки и отсев высыпаются через сетку на пол парилки.

Классификации печей

Каменка	Проточная	Глухая
Открытая	«Черная» печь периодического действия	Печь постоянного действия
Закрытая	Печь периодического действия	Печь постоянного действия или комбинированная

Поясним: если каменка проточная, то налитая вода прольется в топку. Поэтому приходится ждать, пока дрова догорят, потом только подавать воду. Так как горение прекращается, действие печки называют «периодическим». Соответственно печь постоянного действия не заливается водой и дрова могут гореть все время банных процедур.

На заметку! Чаще всего постоянного действия оказываются металлические печи, а периодического — кирпичные, но есть и исключения. Если же в кирпичной печи делается глухая каменка, то такую печь зовут комбинированной.

Инертность материала

Итак, костер горит, камни нагреваются, а что происходит с парилкой? Если нам надо нагреть камни градусов до 300-400, то вы представляете, как сильно может за это время нагреться воздух в парилке? И вот мы подходим к следующему важному моменту: роль материала в конструкции печей для бани, в частности агрегатов для парной

Печи бывают либо кирпичные, либо металлические. Другого не дано. Первые считаются очень инерционными — для их нагрева нужны часы, как и для их остывания. Вторые способны раскалиться за полчаса и за это же время успеть перегреть парную. Отличное свойство печей для сауны!

Выбирая конструкцию, вы определяете для себя, насколько инерционным должен быть ее корпус. В вашем распоряжении не только «чистые» варианты: чисто кирпичная, чисто металлическая печка, но и комбинированные. Например, повысить инерционность металлической печки можно либо с помощью внутренней футеровки топливника и каменки, либо с помощью внешнего кожуха-саркофага. Более того — не исключен и вариант с кожухом и футеровкой одновременно).

Важно! Ответьте на вопрос, какое время на растопку печи для вас оптимально — именно оно определяет степень инерционности корпуса.

Дым

Что происходит при сгорании топлива? Выделяется тепло, образуются продукты сгорания — пар, газы и твердые вещества. Последние мы называем сажей, копотью, а все вместе — дымом. В момент выхода из топки эта смесь еще и раскалена до нескольких сот градусов. И если на ее пути не поставить какого-нибудь теплоемкого препятствия, все это тепло банально улетит в трубу, чтобы усилить парниковый эффект на нашей планете.

Впрочем, когда-то давно не только препятствий, но и труб не было. Потому что не из дерева же было их делать! Поэтому первая разновидность печей по способу удаления дыма — бездымоходная, «черная».

В простейшей версии это груда камней, уложенная сводом над костром. В современном варианте это кирпичный очаг, который удерживает все ту же груду камней от расползания. Но принцип тот же: развел костерок под камнями, дождался прогорания дров, выпустил дым на улицу через окошко или дверь — и можно париться, поливая нагретые камни водой.

Потом появляется дымосборник — сродни кухонной вытяжке — такой же отделенный от печи. Подобный вариант и сегодня можно встретить в бане.

Затем появляется труба дымохода. И если она без затей вставлена в печку (в топливник или каменку — не имеет значения), то такая печка будет называться прямоточной. Тепло тут у печных газов не отбирается, поэтому у нее самый низкий КПД.

Но тепло же жалко, поэтому мысль изобретателей пошла таким путем: а если увеличить путь, который проходит дым внутри печи? Так появилась система дымооборота, где дыму устраивается бег с препятствиями внутри каналов, которые ведут его вверх и вниз, либо по горизонтали вправо и влево. Система отличная для отбора тепла, но со своими недостатками — каналы, особенно горизонтальные, надо регулярно чистить, иначе тяги не будет.

Альтернативой системе дымооборота стала колпаковая печка. В ней нет каналов, она практически не зависит от тяги. Горячие печные газы, покидая топливник, оказываются под колпаком, где активно делятся теплом с массивом печи. Новые порции раскаленных печных газов поднимаются, вытесняя охладившиеся вниз и в трубу.

Однако все сказанное по поводу дымохода в первую очередь относится к кирпичным печкам. Редко встретишь металлическую печку с дымооборотом. Обычно они примитивные — прямоточные, разве что имеют рассекатели пламени. Да и размеры их намного меньше, чем у кирпичных, там и с ходами не разгуляешься, и материала теплоемкого нет — куда тепло отбирать?

Дымоходом печка заканчивается. Остается опциональное — бак или теплообменник, которые также могут указываться на схеме печи для бани. Но об этом лучше рассказать при разборе конкретных конструкций, к которым, собственно, мы и переходим.

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

https://youtube.com/watch?v=YWmlBeKrXVY

Устройство трубы

Хоть сгорание топлива происходит внутри каменки, без трубы металлическая печь наполнит внутреннее пространство гарью. Поэтому необходимость отвода дыма всегда актуальна для бани. Чтобы дымоход нагревал воду, должна быть тяга, которой способствуют:

• Вывод дымохода наружу таким образом, чтобы он возвышался над самой верхней точкой конструкции;
• Отсутствие поблизости высоких деревьев и прочих характерных объектов;
• Зонтик на конце трубы (дефлектор), который позволяет последней не намокать;
• Большой диаметр трубы – не менее 100 мм.

Причем труба может проходить сквозь бак для сбора воды, а сама емкость – находиться на чердаке. Главное, чтобы отверстия для дымохода на каждом уровне предусматривали огнеупорную базальтовую обшивку. Участок кровли с отверстием для вывода дымохода отделывается листом металла.

В этом случае последнюю лучше устраивать в центре, чтобы как можно больше камней контактировало с горячей магистралью. В закрытых печах труба может располагаться как в центре, так и сбоку.

Сетка на трубу для камней своими руками

Проще всего изготовить корзину для печного камня из обычной сварной сетки пергон. Тонкая, в 2,5 мм проволока легко сгибается в цилиндр любого диаметра. Размер ячейки 40х40 мм.

Для контейнера диаметром в 300 мм потребуется отрезать полотно шириной 1200 мм и длиной 600 мм. Заготовку аккуратно сгибают на деревянной оправке и фиксируют с помощью мягкой обмоточной проволоки.

Такую сетку устанавливают на трубу дымохода и заполняют камнем всего один раз. После использования в течение нескольких месяцев проволока корзины перегорает, становится мягкой, после чего сетчатая оболочка быстро теряет первоначальную форму.

Если под рукой нет сеточного полотна с соответствующим размером ячейки, собрать корзину можно, уложив два-три слоя спиральной навивкой. Края оболочки обрезают и выравнивают по длине.

Чтобы придать дополнительную жесткость и прочность относительно мягкой оболочке из сетки, на края корзины одевают кольца, согнутые из тонких полосок нержавейки. Толщина металла обруча должна быть не менее 1,5 мм, ширина ленты составляет 35-40 мм.

Для крепления сетки для камней на трубе внутрь сетки устанавливают два разъемных стальных хомута на болтовом соединении. Диаметр нижнего хомута подбирают по диаметру выходного стакана дымохода, сечение срединного или верхнего определяют по вертикальному участку.

Кроме того, на срединный хомут нередко устанавливают дополнительную шпильку, с помощью которой трубу или сетку с камнями можно закрепить на стене парилки.

Изготовление своими руками

Для того, сделать сетку для банной печи самостоятельно, необходимо владеть навыками сварных и слесарных работ на начальном уровне. Расстраиваемая конструкция предназначена для крепления на дымоходной трубе печки. Высота изделия- 80 см, сторона квадрата основания- 30 см. Объем камней в такой сетке недостаточен для полноценного обеспечения парилки теплом и паром, она используется как дополнительное место для камней.

Конструкция печи в разрезе

Инструменты и материалы

В ходе изготовления понадобятся инструменты и оборудование:

• сварочный инвертор;
• угловая шлифмашина с диском для зачистки и для отрезания металла;
• наждачная бумага;
• электроды;
• ручной слесарный инструмент.

Из материалов понадобится:

1. Уголок 40*40 длиной 80 см- 4 шт., длиной 28 см- 8 шт.;
2. Пруток или арматура 12-14 мм длиной 79см- 12 шт., длиной 28 см- 4 шт.;
3. Жаростойкая эмаль, растворитель, кисть, ветошь.

Для сварки потребуется негорючая одежда, маска сварщика, прочная обувь и спилковые краги. Для зачистки и покраски- респиратор и защитные перчатки.

Расчеты

Большая горка камней, лежащая в каменке- вовсе не лучший вариант для прогрева и создания хорошего пара. Чем дальше расположен камень от стенки топки или дымохода, тем меньше он прогревается. Пар от него получится холодный, слишком сырой и тяжелый. После одной- двух поддач камень верхнего слоя остывает и вместо пара создает лишь сырость. Для того, чтобы как следует прогреть такую каменку, придется долго топить печь, при этом повышается и время ожидания пара, и расход дров.

Примерные размеры печи

Наилучшая теплопередача осуществляется в слое 10-15 см от источника нагрева. Такие камни хорошо прогреваются и запасают большое количество тепла. Они способны отдавать его несколько раз- т.е. можно поддавать столько, сколько хочется. Точный термодинамический расчет весьма сложен и требует инженерных знаний и навыков. Специалисты обычно применяют эмпирическое правило приблизительной оценки: на каждый квадратный метр площади парной потребуется объем сетки в 0,1 м3.

Инструкция по изготовлению

Качество конечного изделия будет напрямую зависеть от того, насколько тщательно будут проведены подготовительные работы. К ним относятся следующие операции:

• Раскрой заготовок. Из прутка и уголка нарезать заготовки в соответствии с заданными размерами.
• Зачистка от ржавчины и механических загрязнений зоны сварки.
• Обезжиривание зоны сварки.

Лучше будет зачистить все заготовки на подготовительном этапе – это позволит сэкономить время при подготовке к покраске.

Далее начинается сборка сетки:

• сварить короткие уголки в два квадрата; верхний собирается полками внутрь, а нижний – наружу;
• к углам нижнего квадрата прихватить вертикальные стойки (углом внутрь), их необходимо ориентировать строго вертикально, проверяя по угольнику; к верхним концам вертикальных стоек прихватить (в нескольких точках) верхний квадрат;
• разметить места крепления прутков по 4 с каждой стороны квадрата; прихватить прутки с внутренней стороны уголков;
• на половине высоты связать вертикальные стойки и прутки короткими заготовками, они будут играть роль ребер жесткости;
• убедиться в соответствии всех размеров и углов конструкции проектным значениям; проварить полностью все швы;
• зачистить шлак и окалину.

Для мест, к которым трудно подобраться угловой шлифмашиной, следует использовать напильники и наждачную бумагу.

После полной зачистки поверхностей изделия его необходимо обезжирить. Для этого подойдет уайт-спирит, бензин или другой органический растворитель. Теперь можно нанести слой жаростойкого грунта, а после его высыхания- слой ил два жаростойкой эмали.

Важно: Если дымоход уже установлен на печь и нет возможности его разобрать, сборку придется проводить прямо вокруг трубы дымохода. Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться

Трубу на время работы нужно защитить от брызг расплавленного металла

Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться. Трубу на время работы нужно защитить от брызг расплавленного металла.

Сетка из облицовки

Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.

Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.

При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.

Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.

Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа

Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна

Расположение печи, конструктивные особенности установки

Печь в парной

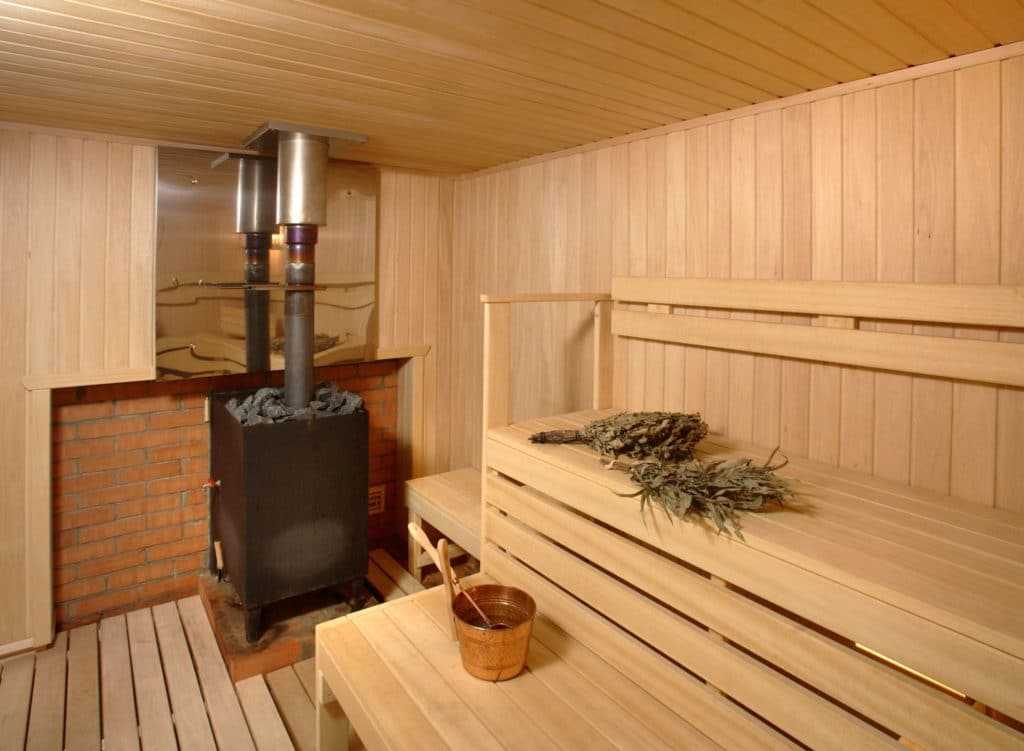

Стальные печи располагают обычно в помещении парной. Печи бывают вертикальные, горизонтальные, круглого и прямоугольного сечения. На печи часто монтируются дополнительные элементы – контуры и баки нагрева воды, каменки и прочие элементы. Различают металлические печи по расположению топочной дверцы:

1. Дверца расположена в парной,
2. Дверь топки расположена в смежном с парной помещении,
3. Топочная дверь выведена за пределы бани.

Расположение дверцы в парилке имеет свои достоинства и недостатки. Достоинством является близость расположения для обслуживания – загрузки топлива. Недостатком является сжигание кислорода в ограниченном пространстве парилки, мусор и грязь от дров. Обслуживание отвлекает от процесса прогрева в парилке.

Наиболее популярным является вывод входной части топки в смежное помещение. Это расположение не использует воздух парной, не сжигает кислород. Нагретая дверца излучает тепло в помещение – это позволяет сэкономить на отоплении помещения. Как правило, дверцы располагают в предбаннике или комнате отдыха.

Самый редкий вариант – расположение дверцы вне помещения бани. Этот вариант имеет весомый недостаток – в холодное время года прерывать банные процедуры для загрузки дополнительного топлива не всегда приятно.

Расположение печи регламентируется ее конструкцией. Центральное расположение не является лучшим вариантом, предпочтение отдается пристенному (условно) размещению. Пристенное размещение упрощает монтаж системы дымоудаления, экономит пространство в помещении парной.

Стенки стальной печи имеют высокую температуру. Помещения парилок для создания хорошего микроклимата и в силу традиций отделываются деревянной вагонкой. Эти два фактора для достижения пожарной безопасности требуют установки печи на расстоянии не менее полуметра от стен. Поверхность пола под печью необходимо покрыть несгораемым материалом. Для предотвращения ожогов при касании рекомендуется устанавливать проницаемые ограждения – решетки и так далее.

Также для защиты деревянных элементов отделки парной корпус печи частично обкладывают несгораемыми материалами. Полная обкладка печи не рекомендуется – это значительно снизит скорость нагрева воздуха в помещении.

Критерии выбора и цены

Особых рекомендаций в этом вопросе нет. Все зависит от возможностей и желания владельцев бани

Но на некоторые особенности следует обратить пристальное внимание:

Толщина деталей сетки

Обратите внимание на толщину деталей. Если в ажурную, пусть и красивую конструкцию полностью уложить камни, при высокой температуре нагрева и под большим весом, сетка может деформироваться и потерять привлекательный внешний вид,
Материал из, которого изготовлена сетка

Для таких конструкций лучше использовать жаропрочную, легированную сталь или нержавейку. Если используется черная сталь, поверхности должны окрашиваться краской, способной выдерживать высокие температуры и быть прочной под воздействием камней при их укладке и обслуживании,
Производителя и цены. В магазинах можно найти сетки непонятных производителей и по 700 рублей, но такая конструкция не сможет служить долго и надежно, достаточно посмотреть на покрытие деталей и их толщину. Не стоит гнаться за дешевизной, лучше выбирать по соотношению цены и качества. Нормальные сетки достаточного объема будут стоить минимум 1500 рублей и выше.

Если вы обладаете небольшими навыками выполнения электросварочных и слесарных работ лучше изготовить надежную сетку для каменки своими руками.

Правила выбора сетки

Выбор подходящей сетки оказывает влияние и на дальнейшую эксплуатацию печи в бане, и на создание соответствующего микроклимата в помещении, а также на удобство и способ укладки камней вокруг трубы. Какие критерии необходимо учитывать при выборе или изготовлении сетки самостоятельно:

вид, масса и количество заготовленных камней – сетка должна выдерживать весь этот вес и объем с запасом;
распространенной ошибкой является выбор материала для сетки по внешним критериям без учета его функциональных характеристик, в том числе способности выдерживать определенный вес и склонность к деформациям;
место установки – сетки также могут различаться по своему предназначению. Например, есть те, которые устанавливают вокруг корпуса печки, а другие виды крепятся на дымоход

Здесь важно выбрать второй вариант;
материал – оптимальным станет нержавеющая жаропрочная сталь, которая не склонна к деформациям, не теряет привлекательность внешнего вида даже при постоянном многократном использовании, но его цена высокая.

При покупке готовой сетки нужно обращать внимание на её стоимость. Чем ниже цена, тем меньше будет срок его службы

Это означает, что она изготавливается из непрочного и некачественного материала, который быстро деформируется, придет в негодность.

Главные функции сетки с камнями вокруг трубы

Среди основных функций сетки с каменными породами:

1. Делают банный микроклимат более мягким, а воздух увлажненным.
2. Снижают уровень жесткого излучения в парилке, которое исходит от трубы.
3. Минимизация жара, который исходит от дымохода. Из-за быстрого прогревания воздуха в помещении снижается уровень влажности очень резко. Как следствие возрастает риск получения теплового удара особенно для людей, которые редко ходят в баню. Камни решают эту проблему, так как забирают часть тепла и перераспределяют его.
4. Камни не позволяют трубе перегреваться, а значит, увеличивается срок ее полезной эксплуатации.
5. Благодаря каменным породам тепло сохраняется немного дольше даже при регулярном их опрыскивании водой. Поэтому топить баню не придется слишком долго.
6. Сетка с камнями добавляет интерьеру парилки эстетичности. В окружении правильно подобранных камушков и защитной конструкции печная труба выглядят более привлекательной, иногда даже незаметной.

Обустройство фундамента

Сейчас в интернете можно найти много чертежей, фото, схем постройки фундамента под обкладку печи в бане кирпичом. Что представляет собой это сооружение?

Фундамент выполняется в виде четырехугольного колодца, высота которого равняется высоте печи. Для закрытия металлических стенок используют сплошную, или кладку с окошками, через которые не только забрасывают топливо, но и усиливается вентиляция вокруг нагревающейся поверхности.

По подсчетам специалистов, деревянные балки для пола способны выдержать до 650-700 кг нагрузки. Хотя практически, не рекомендуется давать нагрузку, больше чем 400 кг на 1 м². Поэтому, желательно еще усилить существующий каркас железной конструкцией из уголка (50 мм), или сваями винтового характера, при условии, что на экран пойдет примерно 180-200 кирпичей весом по 3,5 кг.

Алгоритм постройки фундамента

1. Вырезать в полу (если он уже смонтирован) определенного размера квадрат, вырыть котлован глубиной примерно 35-45 см.
2. Засыпать дно щебнем крупной фракции, уложить гидроизоляцию, установить опалубку.
3. Разместить в каркасе фундамента куски арматуры, нанести необходимое количество мастичной гидроизоляции, залить конструкцию бетоном примерно на 15-20 см выше грунта.
4. Вывести обычным кирпичом «подушку» на уровень пола, на которой будет размещена печь и обкладка.
5. Подождать около 3-ех недель, пока бетон будет давать усадку, после чего уложить теплоизоляцию, стальной лист (толщина 3-5 мм) под печь.

Подготовка раствора

Для того, чтобы качественно обложить железную печь в бане лучше всего пользоваться классическим глиняно-песчаным раствором. Можно к нему добавить небольшое количество (примерно шестую часть) цемента марки 400. Этот ингредиент способен только усилить целую конструкцию, поскольку температура будущего экрана не будет достаточно высокой.

Поскольку глины требуется немного, то лучше всего ее купить в магазине стройматериалов. Для сельских жителей такой проблемы, как приобретение глины, не должно существовать.

Для подготовки раствора, необходимо взять просеянный песок и смешать с глиной в равных соотношениях. Воду добавлять постепенно, чтобы получилась густая смесь, которая могла бы легко соскользнуть з мастерка.

Какие еще материалы используют для обкладки печи в бане

Оказывается, что не только кирпичом можно обкладывать банные печи. Замечательным заменителем являются гранитные или мраморные плиты. Они также хорошо переносят температурные перепады, обладают большой массой и высокой теплопроводимостью. Кроме того, такая отделка придаст банному помещению необычно красивый и неповторимый вид. Позволить себе такую роскошь может не каждый, с финансовой точки зрения. Но если у вас сохранились какие-то остатки, то можно их использовать для сооружения печной перегородки.

Правда, с монтажом таких плит немного сложнее, в сравнении с кирпичной кладкой. Для обеспечения красивого вида обложенной печки, необходимо, чтобы работы выполнял специалист. По крайней мере, нужно хозяину хотя бы посоветоваться с таким человеком.

Также для обустройства теплового экрана используют минеритовые плиты. С их помощью стенка монтируется значительно проще и быстрее, даже в сравнении с кладкой, и способна выдерживать температуры 360-400⁰С. Но теплоемкость этого материала – невысокая, поэтому его можно использовать в качестве хорошей перегородки, которая не сможет накопить тепла.

Как выбрать сетку для камней на печь

Выбор конкретной модели сетки для камней в бане зависит от размеров трубы и парилки. Для небольшой бани при мощности печи 5-7 кВт можно использовать самые легкие самодельные сетки. Если для бани куплена полноценная металлическая печь в 12-15 кВт, то, возможно, более рациональным будет использовать не сетчатую, а решетчатую конструкцию.

Эффективность сетчатых обечаек

Несомненным преимуществом сетки является ее малый вес и универсальность крепления. Большинство моделей сетки для камней на дымоход имеют хомутовое крепление, что позволяет устанавливать насадку на трубу диаметром от 100 до 150 мм.

Важно! Сетчатая обечайка получается достаточно мягкой и не создает дополнительных изгибающих напряжений, способных изогнуть трубу дымохода. У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани

Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой

У таких конструкций наименьший коэффициент экранирования каменистой засыпки, то есть все тепло, излучаемое камнями, легко передается в воздух помещения бани. Вылитый кипяток полностью превращается в пар и уходит в воздух, не встречая сопротивления со стороны металлической проволоки. Серьезным недостатком является то, что для изготовления используется проволока или готовая сетка из нержавеющей жаростойкой стали марки AISI430. Из-за высокого содержания хрома и кремния такой металл сложно гнуть, сваривать, резать ножовкой.

Сетка может быть до метра в высоту

Одна из наиболее популярных моделей сетки для печки в баню изготавливается из тонкой миллиметровой проволоки, в результате сама обечайка получается мягкой и эластичной, поэтому корпус приходится усиливать дополнительными кольцами. В нижней части устанавливается металлический конус. Это позволяет сделать сетку более жесткой, не дать камням выдавить стены, и одновременно защищает фланец печи от протекания не испарившегося кипятка.

Решетчатые конструкции

Решетка для камней на трубу обладает значительно большей прочностью, поэтому высота конструкции может достигать метра и более. Такая корзина изготавливается в виде вертикальных арматурных стержней, необязательно даже из легированного или жаростойкого металла, обвязанных в нижней и верхней части решетки стальными кольцами.

Такая решетка потребует укрепить дымоход бани

Используется на самых мощных печах для больших помещений бани. В эффективности теплоотдачи они практически не уступают сетчатой схеме, но при этом требуют особого внимания при установке на трубу. Так как при нагреве возникают значительные тепловые деформации, в результате труба дымохода может быть продавлена каменистой засыпкой.

Корзины на трубу из листового материала

Наиболее симпатичный и простой в изготовлении вариант решетки на трубу. Получается достаточно прочная и надежная решетка. К положительным качествам можно отнести изящный декоративный вид из хромированного металла.

К недостаткам обычно относят высокий коэффициент экранирования поверхности

Это значит, что вылитый сверху на камни ковш кипятка может привести к появлению очень мощной струи пара в самом неожиданном месте. Горячий пар, бьющий через отверстие в непредсказуемом направлении, может стать причиной получения ожогов.

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
• Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
• На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Поверх пятого ряда укладываются стальные уголки для колосника.
• После этого приступают к кладке топки.
• В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
• Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
• Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
• Продолжается укладывание внешнего кирпича.
• Дверки топки перекрываются.
• Устанавливается перегородка для дымохода.
• Монтируется бак для воды.
• На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
• Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
• Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Соблюдение пожарной безопасности

Печь имеет высокую температуру корпуса и открытую камеру сгорания (топку). Эти факторы повышают ее пожароопасность. Для соблюдения мероприятий пожарной безопасности прежде всего экранируют сгораемые поверхности, расположенные в опасной близости к печи. Их обкладывают керамической плиткой, пропитывают огнестойкими составами, покрывают различными несгораемыми материалами с низкой теплопередачей.

Не лишним будет иметь и средства пожаротушения. Для этих целей устанавливают ящик с песком, приобретают огнетушитель.

При обслуживании печи также необходимо избегать касаний незащищенными руками дверцы, следить, чтобы не выпадали горящие части топлива. Выпавшие части необходимо быстро потушить.
