Все о банной печи с парогенератором: выбор и изготовление своими руками

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

  • Шаг 1. Уложите нижний слой камней.
  • Шаг 2. Установите паровые пушки.
  • Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
  • Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

  • Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
  • Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
  • Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
  • Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
  • Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
  • Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
  • Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
  • Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
  • Шаг 9. Накрутите шаровой кран для отбора пара.
  • Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
  • Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Парогенератор для саун

Что необходимо для хорошего отдыха в бане? Конечно же, легкий пар! Не зря пожелание «легкого пара» давно уже стало классическим для тех, кто отправляется в баню или едва вышел из парной. Сухой или влажный, такой целебный легкий пар не виден, но при этом он ощущается всем телом, благотворно влияет на организм человека, снимает стресс, бодрит и одновременно способствует расслаблению. А получить такой хороший и полезный пар можно очень просто при помощи специального прибора – электрического парогенератора. Сегодня парогенераторы для бани и сауны выпускают многие компании-производители оборудования для саун.

Парогенератор для сауны, хаммама и русской бани

Электрический парогенератор для сауны может стать хорошей альтернативой или дополнением печи-каменки. Следует учитывать, что даже с качественной печью надежного производителя управляться бывает непросто: умение создавать в парной идеальный микроклимат требует определенного опыта и навыков. В то же время парогенератор для бани идеален для новичков: он быстро наполняет парную легким паром, Вам же остается только наслаждаться безмятежным отдыхом, не отвлекаясь на настройки. Устанавливается такой прибор довольно просто – ведь он не нуждается ни в дымоходе, ни в каких-то дополнительных трубах. А благодаря небольшим габаритам, эти конструкции легко помещаются даже в помещениях скромных размеров, куда бывает сложно втиснуть традиционную каменку. В таком случае идеально подойдёт парогенератор для мини сауны.

Использовать электрические приборы для создания пара тоже несложно: для получения наилучшего пара нужной температуры достаточно выбрать необходимый режим работы: остальное прибор сделает сам. Большим достоинством таких устройств является то, что они совершенно безопасны: они не только никогда не приведут к пожару, но и не навредят здоровью, создавая пар только оптимальной температуры и влажности.

При их помощи можно создать и сухой жаркий пар для сауны, и обильный влажный пар для русской бани, а для турецкой бани позволит воссоздать в парилке атмосферу восточной неги, которая делает хаммам таким привлекательным. Мягкий пар комфортной температуры, произведенный таким устройством, деликатно обволакивает тело, расслабляя мышцы и успокаивая душу.

Выбираем электрический парогенератор для бани

Вне зависимости от того, хотите ли Вы использовать парогенератор для турецкой бани, для русской или для финской сауны, желательно приобретать оборудование только лучшего качества

При выборе этих изделий, как и при выборе печей для бани, стоит обращать внимание на бренд. Известные и надежные производители различных печей для сауны выпускают и самые качественные парогенераторы для бани

Паровой агрегат для сауны от хорошо зарекомендовавшего себя финского бренда (такого, например, как Harvia или Helo) идеален по соотношению цены и качества, удобен в использовании и высокотехнологичен. То же можно сказать и о шведской фирме Tylo – еще одного лидера на рынке оборудования для бань и саун. Эргономичные и компактные приборы скандинавских производителей изготовлены из материалов самого высокого качества, их продуманная безопасная конструкция позволяет наслаждаться разными видами легкого пара. Благодаря датчику температуры, которым снабжен каждый парогенератор для сауны, в парной удобно создавать любой температурный режим по своему вкусу.

Так же, при выборе данного прибора необходимо обратить внимание на его мощность, которая должна соответствовать размерам парной (то есть чем больше объем парилки, тем более мощному парогенератору следует отдать предпочтение). Значение имеет и материал, который был использован для покрытия стен в помещении

При этом даже мощные парогенераторы для бани обычно весьма компактны. Многие приборы солидных производителей имеют приятную функцию ароматизации пара: для этого в специальные емкости заливаются ароматические вещества (например, с запахом хвои, эвкалипта или трав), в результате чего пар становится душистым.

Парогенератор для саун Парогенератор для саун Что необходимо для хорошего отдыха в бане? Конечно же, легкий пар! Не зря пожелание «легкого пара» давно уже стало классическим для тех, кто отправляется в баню или едва

Рекомендации по изготовлению

На этапе разработки чертежа самодельного агрегата необходимо добиться того, чтобы с камнями печки соприкасалась максимально большая площадь металлических отводов для воды. Для этого трубы нужно располагать на минимальном расстоянии от камней.

Даже при использовании простого парогенератора, баня будет иметь максимально комфортную температуру. Домашний мастер вполне сможет изготовить эффективный агрегат при минимальных вложениях. Для этого, кроме печки-каменки, потребуются следующие материалы:

  • 2 гофрированные трубы большего сечения;
  • шарики из фарфора, которые закладываются в печку;
  • 2 гофрированные трубы меньшего диаметра.

Сначала необходимо в двух трубах большего сечения сделать равноудаленные друг от друга отверстия диаметром от 8 до 10 мм. Также потребуется загнуть оба конца трубы в сторону маленьких отверстий. Эти элементы конструкции укладываются отверстиями вверх на дно печки напротив друг друга. Затем в их загнутые концы нужно вставить трубы подачи жидкости с воронками. Выполнив эти действия, останется только полностью заполнить все свободное пространство печи фарфоровыми шариками.

Для изготовления парогенератора домашнему мастеру потребуется ёмкость с водой, источник нагрева, паропровод, приборы управления и контроля.

В качестве ёмкости используют скороварку, обрез газового баллона, списанный использованный котёл и т. п. Ёмкость должна герметично закрываться и выдерживать повышенное давление.

В кедровую бочку необходимо провести трубку с просверленными отверстиями

В качестве паропровода используют трубы высокого давления из нержавеющей стали, чугуна или металлопластика. Материал должен быть химически нейтральным, не выделяющим вредных веществ при нагревании. Следует помнить, что котёл под давлением — источник повышенной опасности. Неслучайно существует такая организация — котлонадзор. Конструирование и эксплуатация самодельного парогенератора требует опыта, знаний и навыков.

Место, где будет расположен парогенератор, должно быть сухим и хорошо вентилируемым

Основное достоинство парогенератора — его конструкцию можно постепенно усложнять, добавляя элементы управления. Что, в свою очередь, позволяет варьировать выработку пара в широком диапазоне объёма, температуры и дисперсии, подбирая наиболее комфортные условия индивидуальному пользователю.

Зачем русской бане парогенератор?

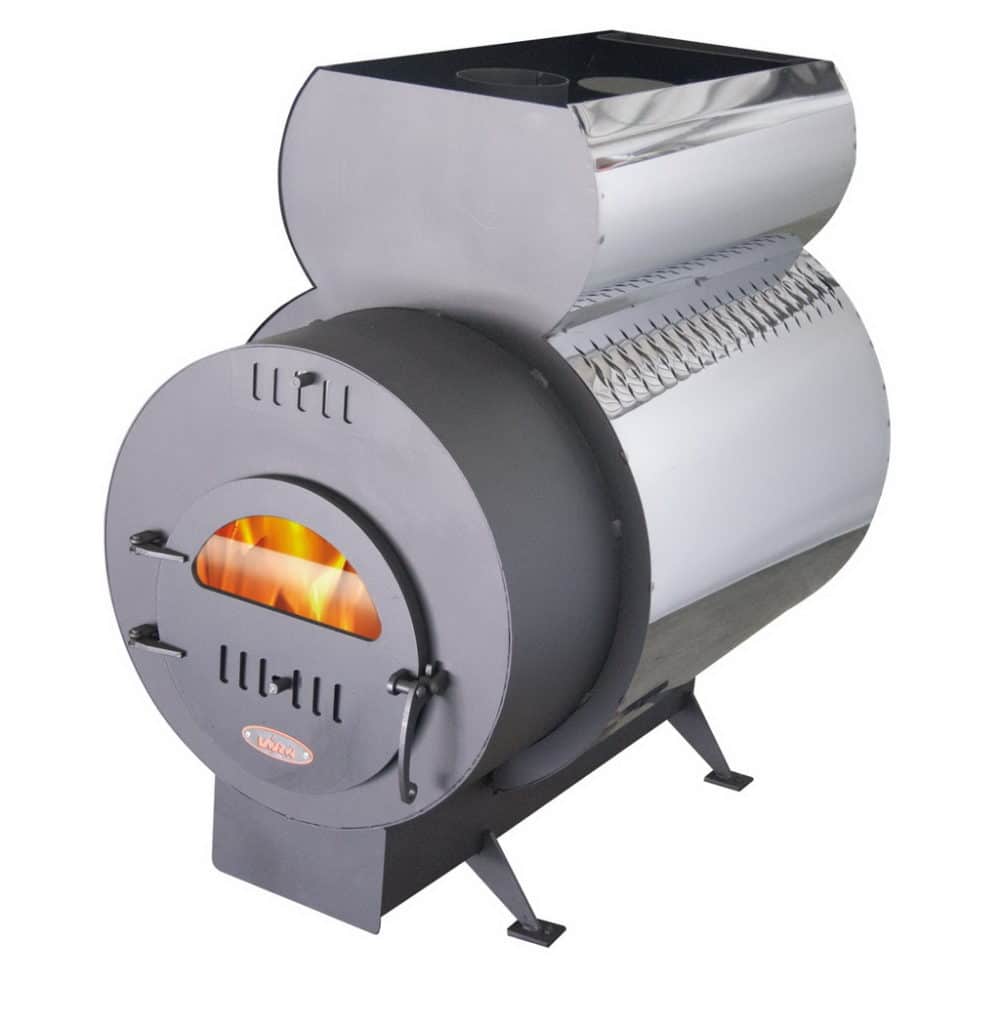

Печь с парогенератором

Отличительной особенностью русской бани от бань прочих видов, является то, что именно благодаря «легкому пару», получаемому в следствии полива раскаленных камней водой (настоями трав), образующийся пар является не только средством нагрева воздуха в парной, а также служит дезинфицирующим и оздоровительным средством.

Вода, переходя из жидкого состояния в парообразное выделяет большое количество тепла, при этом теплый воздух поднимается вверх, что дает человеку, принимающему водные процедуры прогреваться постепенно, поднимаясь с уровня пола на полог, расположенный выше.

Пар, получаемый при использовании отваров из целебных трав, является лечебным, при этом эффект ингаляции происходит незаметно от основного назначения бани, принятие санитарно-гигиенических процедур.

Раньше русская баня топилась «по-черному» и простейшим парогенератором являлись камни, уложенные вокруг котла с водой, под которым разводился огонь.

Современная русская баня топится «по-белому» и в качестве парогенератора выступает каменка, нагрев которой происходит не открытым огнем, а посредством нагрева камней отработанными газами от сжигаемого топлива и конструктивных элементов печи.

Кроме этого, для производства пара используются парогенераторы, работающие от электрической сети переменного тока и отличающиеся по способу нагревания воды (индукционные, электродные, с использованием ТЭНов).

Приобретение печи с парогенератором

Важным фактором, определяющим выбор агрегата, считается его показатель мощности. Можно самостоятельно произвести расчет необходимой мощности печи с парогенератором для бани. Для этого существует формула: при объеме помещения до 10 куб. метров нужно выбирать агрегат, пользуясь расчетом 1 кВт/1 м³.

При наличии парилки большей площади во внимание берется другая формула: 0,8 кВт/1 м³. Такой способ подбора устройства по мощности в зависимости от объема парной считается одним из самых простых

Все же им нужно пользоваться лишь в случае, когда в бане есть хорошая тепло-пароизоляция, а также грамотно обустроенная система вентиляции. Если в сауне присутствует окно, стеклянная дверь и одна или несколько внешних стен, мощность агрегата должна иметь еще большее значение – примерно в 1,5 раза.

Рабочее напряжение печи также относится к тем нюансам, которые необходимо учитывать при выборе агрегата. Существует определенная взаимосвязь между мощностью и напряжением. При превышении отметки в 7 кВт необходимо обеспечить напряжение в сети 380 В. Если вы выбрали менее мощный агрегат, то 220 В будет вполне достаточно.

При возникновении частых перебоев в электроснабжении следует использовать систему резервного питания или стабилизаторы напряжения. Обеспечение бесперебойности подачи электроэнергии обезопасит вашу печь от поломок, а то и хуже – полного выхода из строя.

На что еще можно обратить внимание при выборе достойного агрегата, так это на количество загрузки камней. Такие дополнительные функции, как подача звукового сигнала при отсутствии в баке парогенератора воды и ароматизация нагретого воздуха, облегчат пользование баней и позволят создать в ней неповторимую атмосферу

Нужна ли дополнительная изоляция парилки, если электрокаменка с парогенератором

Это далеко не праздный вопрос, если вы собираетесь устанавливать такую каменку в квартире. Сауна сама по себе довольно сухая баня, а вот если начать пользоваться парообразователем, то влажность в парилке будет намного выше.

Для того, чтобы из-за пользования баней не возникало проблем с сыростью и тем, что ей обычно сопутствует, например, появление грибка на стенах, нужно заранее позаботиться о качественной гидроизоляции помещения. На нашем сайте найдутся материалы о том, как правильно изолировать помещение от влаги. Другим важным фактором борьбы с влажностью является правильное устройство вентиляции — о нем мы тоже неоднократно писали.

Даже если баня представляет собой отдельное строение во дворе, его необходимо хорошенько просушивать после процедур. Помимо вентиляции и гидроизоляции оставляйте на некоторое время печку включенной, чтобы она напоследок подсушила стены. Во избежание образования конденсата на стенах, сначала прогревайте баню всухую, лишь затем включайте парообразователь.

Требования к установке и контроль безопасности

Разъём системы вентиляции

Требования к установке и безопасной эксплуатации отражаются в инструкции по эксплуатации, идущей в комплекте с парогенератором, а общими критериями, обеспечивающими такие режимы, являются:

  • Электрическая проводка должна быть рассчитана на мощность подключаемого прибора.
  • Должно быть выполнено заземление парогенератора.
  • Подключение аппарата к электрической сети должно быть осуществлено по отдельной группе через индивидуальный прибор защиты (автоматический выключатель).
  • Помещение, где устанавливается парогенератор, должно быть сухим и оснащено системой вентиляции (естественная или принудительная).
  • Протяженность паропровода (от устройства до парной) должна быть минимально возможной.
  • Расположения паропровода по отношению к вводу в помещение парной должно быть таким, чтобы не создавалось мест скопления влаги (образование конденсата), препятствующих прохождению пара.

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

  • Датчика безопасности.
  • Ёмкости для воды.
  • Насоса для движения воды и пара.
  • Подготовительного блока для воды.
  • Блока парообразования.
  • Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

  • Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.

Промышленный парогенератор для бани

Бытовые парогенераторы для бань, саун и хамама

Для парной площадью 10–13 м 3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м 3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м 3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

  • Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.

Электродные нагревательные элементы

ТЭН для нагрева воды

Индукционный нагревательный элемент

Особенности бань

Работа парогенератора в бане Выработкой пара от «магазинного» парогенератора можно управлять при помощи специального пульта управления. Вы можете задавать температуру пара и его количество. Температуру пара можно устанавливать до 95 градусов. Кроме того, промышленные модели парогенераторов имеют встроенные программы, которые способны создавать режим температур и количество подачи пара, имитируя хамам, русскую или финскую баню. Еще одним преимуществом является то, что пар с парогенератора — более мягкий, чем от литья воды на камни.

  • Емкость для воды;
  • Насос, с помощью которого движется пар и вода;
  • Блок подготовки воды;
  • Блок для образования пара;
  • Устройство управления.

На внешней стороне парогенератора размещены индикаторы и панель управления.

Русская баня — это хорошо протопленное помещение с печкой-каменкой, где раскалённые булыжники поливают водой из ковша, а потом хлещут друг друга берёзовыми вениками. Так в идеале, который редко достижим именно из-за качества пара. В общественных банях сказывается низкая квалификация персонала, в личных — отсутствие опыта у владельцев или непонимание ими принципов парообразования и воздействия жары и пара на организм человека в целях физиотерапии.

Виды пара

В зависимости от температуры и размера водяных частиц пар может быть мокрым или сухим. В первом случае его называют крупно-дисперсионным, во втором — мелко-дисперсионным.

Именно сухой, но не перегретый пар мелкой дисперсии наиболее полезен любителям парной. Получить его можно разными способами. Традиционный с плесканием на камни выглядит эффектно, но у него низкий КПД. Что происходит на самом деле? После первого ковша поверхность камней остывает, количество выработанного пара остаётся незначительным.

Следующее поливание приводит к выделению мокрого пара, который быстро конденсируется в виде капель. Атмосфера в парилке становится похожа на тропическую: жарко и влажно, дышать тяжело, польза сомнительная, вред налицо. Приходится беспрерывно поддерживать жар в печке, отвлекаться, подбрасывать дрова, следить за горением. Что привычно в деревне, не всегда подходит для городских условий.

Вечно занятому современному человеку требуется максимальная отдача при минимальных временных затратах. На помощь приходят специальные устройства, вырабатывающие пар. Их преимущество в том, что одно и то же парное помещение, регулируя заданный режим, можно превращать в русскую баню, финскую сауну, турецкий хаммам.

Типы парных

Человечество познало бани с античных времён. Существуют разные типы парных. Их можно свести к трём основным видам.

Наличие специальных каналов для подачи воды способствует тому, что жидкость равномерно распределяется внутри парогенератора, соприкасаясь со всеми его рабочими поверхностями. При этом исходящий пар мгновенно выпускается через отверстия конвекторной системы.

Функциональность некоторых моделей не ограничивается возможностью образования нагретого влажного воздуха. Добавление ароматических масел в специальную чашу устройства позволяет создавать неповторимую атмосферу, наполненную свежестью и приятным запахом.

Традиционная русская баня подразумевает наличие печи-каменки. Однако ее устройство и эксплуатация дело непростое и требующее навыков. Если говорить об «извлечении» из печки мягкого и легкого пара, то это умение сродни таланту – очень много особенностей и нюансов, которые нужно учитывать. Да и выбор и установка даже самой элементарной железной печи дело хлопотное и сложное – нужно продумать и обеспечить пожарную безопасность, позаботиться об устройстве дымохода и его грамотном проводе через крышу усилить фундамент, если это не было предусмотрено во время планирования.

Парогенераторы — небольшие устройства

Если говорить коротко, то принцип работы электрических парогенераторов – превращение воды, налитой в резервуар в пар. Сделать это можно только имея нагретые поверхности. Нагревать их можно при помощи любых теплоносителей: газа (сжиженного и природного), твердого и жидкого топлива, электричества. Бытовые парогенераторы есть только электрические.

Возможности банных парогенераторов

Сложно представить парилку без влажного воздуха и чистого пара, оказывающего благотворное воздействие на человека. В чем же заключается польза от пребывания в бане?

  • увлажнение кожных покровов, расширение и очищение пор;
  • улучшение кровоснабжения, лимфотока и работы сердечной мышцы;
  • расслабление мышечного корсета и детоксикация организма;
  • профилактика заболеваний дыхательной и мочеполовой систем;
  • укрепление волос и ногтей, клеточная регенерация.

В быту парогенераторные устройства используются для эффективной очистки любых поверхностей от загрязнений и болезнетворных микроорганизмов.

Пар, образованный при работе обычной каменки, быстро выводится через печную трубу, в то время как парообразователь в баню представляет собой герметичную конструкцию, способную поддерживать высокое рабочее давление в диапазоне от 20 до 97 градусов, благодаря чему происходит преобразование влаги в густой пар.

Разделение парогенераторов в зависимости от используемого ими источника энергии

С учетом способа нагрева воды парогенераторы могут быть:

  • электрическими;
  • газовыми;
  • дизельными.

В продаже часто встречаются электрические парогенераторы европейского производства, так как газ для стран Европы обходится недешево, поэтому, например, газовый парогенератор для хамама встречается у европейского потребителя гораздо реже, чем работающий по принципу электропечи, нагревающей воду до образования пара. Для российского потребителя выгоднее приобрести, например, для сауны с парогенератором устройство, работающее с использованием газового или дизельного топлива, потому что получение большого количества горячего пара требует достаточно много электроэнергии, а значит и существенных финансовых затрат.

Электрический парогенератор, в свою очередь, может быть:

  • электродного типа (вода в этом случае нагревается за счет протекания через нее тока между электродами);
  • оснащенным ТЭНами (трубчатыми электронагревателями, представляющими собой трубки из металла, заполненные теплопроводящим изолятором и имеющие расположенные внутри них по центру токопроводящие нити обычно из нихрома);
  • индукционного типа (подобные устройства, производящие пар, работают за счет генерации мощного СВЧ-излучения по такому же принципу, как и кухонные микроволновые печи).
