Печь полимеризации порошковой краски своими руками

Стоимость

Цена такой печи, сделанной самостоятельно, заключается в энергозатратах и приобретении расходных материалов. Плюс ваши калории. На этом деле можно сэкономить от 150 до 300 тысяч рублей. Инфракрасная печь обойдётся вам примерно в 400 тысяч.

Камера для сушки порошковой краски позволяет протекать процессу полимеризации более рационально, не нарушая качества декоративного слоя краски, который еще очень чувствителен к внешним воздействиям. Согласно законам кинетики, реакция полимеризации проходит при определенной температуре и времени, также данный процесс напрямую зависит от состава композиции порошковой краски. В камере горячей сушки быстро и равномерно нагревается весь слой покрытия до определенной температуры, в данных условиях порошковый слой, расплавляясь, достигает минимальной вязкости, в результате чего начинается плавный процесс полимеризации.

Обычно температура в камере для сушки может варьироваться от 110 до 250 градусов, а время выдержки — от 5 до 30 минут. Особенное влияние на процесс отверждения имеют толщина рабочей поверхности и ее форма. Постоянная температура в камере и контроль ее во время всего процесса обеспечивают надежное равномерное покрытие с блеском. Действительно, современные камеры для сушки порошковой краски способны создать равномерный и быстрый поток горячего воздуха по всей печи, благодаря эффективной и экономичной системе циркуляции и нагревания воздуха. Кстати, у этих камер достаточно надежная термоизоляция, которая напрочь предотвращает теплопотери.

В качестве энергоносителей в камере сушки может применяться не только природный газ, но и дизельное топливо и электроэнергия. Нагрев воздуха в данных печах сушки может осуществляться при помощи теплообменника косвенным методом. Для того чтобы перейти с газа на дизельное топливо и наоборот, нужно всего лишь заменить горелку. Более того, модульная конструкция камер для сушки порошковой краски достаточно быстро позволяет производить сборку, а также устанавливать необходимый ее размер. Техобслуживание данного оборудования проводится также легко и быстро, как и ее сборка.

На сегодняшний день, камера для сушки порошковой краски имеет несколько конструкционных разновидностей. Камеры для сушки бывают непрерывного действия и камерные, их корпуса состоят из кассет с прочными двойными стенками, они выполнены из листового металла. Между прочными двойными стенками прокладывается изолирующий материал. При монтаже отдельных кассет используют уплотнительную массу, для того чтобы плотно изолировать места их стыков. Однако, на участке напыления порошковой краски ни в коем случае нельзя использовать герметики с содержанием силикона, потому как их остатки образуют дефекты — кратеры.

Камера для сушилки порошковой краски представляет собой самую простую конструкцию печи полимеризации, которая загружается в периодическом режиме. Они обычно используются при небольшой пропускной способности либо при существенных изменениях горячей сушки, к примеру, разное время сушки необходимо для изделий с покрытием разной толщины, также для деталей с покрытием ЛКМ применяют разную температуру. Конечно, в данном оборудовании существует один большой недостаток — это загрузка окрашенных деталей отдельными партиями. То есть, в то время, когда двери камеры распахиваются для загрузки или, наоборот, выгрузки изделий, температура, соответственно, падает, и для нагрева до определенного уровня необходимо ждать некоторое время, а для правильной растекаемости краски на рабочей поверхности, необходимая температура должна быть достигнута за более быстрое время. Что, соответственно, сказывается на качестве декоративного покрытия.

Необходимое оборудование

Для изготовления порошковой покрасочной камеры потребуется купить некоторое оборудование, которое невозможно смастерить из подручных средств. Работа в самодельной камере потребует строгого соблюдения точной технологии. Что потребуется:

  1. Печка по принципу духовки.
  2. Пылесос с насадкой циклонного вида.
  3. Покрасочный пистолет.
  4. Наличие вентиляции.
  5. Сильный компрессор для подачи сжатого воздуха.
  6. Надёжный, мощный источник электроэнергии.
  7. Фильтр с регулятором давления.

Можно применить обычную модель покрасочного пистолета. Через него надо пустить сжатый воздух под давлением две атмосферы. Но часто придётся иметь дело и с более высоким давлением. Необходимо запастись фильтром с регулировкой давления. Устройство камеры требует наличия мощного источника тока. Процесс потребует и вентиляции. Применить простой пылесос не получится: он быстро забьётся. Лучше всего купить аппарат с циклонной насадкой. В ходе работы пригодится оборудование:

  • линейка,
  • болгарка,
  • уровень,
  • сварка (желательно полуавтоматическая),
  • ножницы по металлу,
  • прочие инструменты (обязательно плоскогубцы).

Камера полимеризации может быть сделана без сварки. Её можно склепать, сделать на саморезах.

Материалы и составные части

Потребуется перечень следующих материалов:

  • оцинкованный листовой металл,
  • профильная труба (с гранью 30 мм),
  • тэны для нагрева,
  • улитковый вентилятор,
  • дверные петли и защёлка,
  • утеплитель (желательно базальтовая плита 100 мм),
  • блок для управления электроприборами,
  • провод с соответствующим сечением.

Освещать помещение лучше всего герметичными лампами дневного света. Они не нагреваются, осевшая на них краска не станет плавиться. После установки печи располагают кронштейны. Они потребуются для охлаждения покрашенных деталей. Проводка электросети — дело ответственное. Оно не терпит ошибок, схема должна иметь заземление. Лучше пригласить для консультации бывалого электрика.

Принцип работы и необходимое оборудование

Порошковый пистолет применяется по следующей схеме, вне зависимости от его габаритов:

  1. Частицы красящего материала, наделённые зарядом, помещаются внутрь пульверизатора.
  2. Рядом с обрабатываемой поверхностью создается скопление заряженных частиц цветного порошка.
  3. Окрашиваемое изделие заземляется и происходит притягивание к нему частиц красителя.

Статья по теме: Комбинированное устройство для полипропиленовых лент: виды, принцип работы

Полная схема осуществления рабочего цикла при помощи краскопульта так же включает следующие компоненты:

  • Камеры, куда детали загружаются. Те, кто пользуется трибостатическим оборудованием, так же знакомы с этой деталью.
  • Поворотные устройства, которые нужны при навешивании изделий.
  • Камера, где будет происходить процесс напыления.
  • Циклон, внутри которого частицы материала для лакокрасочных работ формируются и получают заряды.
  • Слой, отвечающий за фильтрацию.
  • Разгрузочная камера.
  • Подающие линии для деталей. Обычно двигаются с небольшой скоростью.
  • Камера, где лакокрасочное порошковое покрытие полимеризуется.
  • Вентилятор.
  • Управляющая система, работающая в автоматическом режиме. Она нужна для контроля над всеми процессами. Данные подробно фиксируются, чтобы потом легче было провести анализ.
  • Световое оборудование, открывающее обзор снаружи.
  • Отсек для подготовки сжатого воздуха, после этого провоцируется выброс порошковой краски.
  • И конечно же сам пистолет для порошкового окрашивания.

На видео: автоматизированный процесс порошковой окраски.

Несколько составных элементов образуют и сам краскопульт для порошковой смеси:

  1. Воздухоканал, без которого порошковая покраска невозможна.
  2. Канал подачи смеси.
  3. Заземляемая линия.
  4. Поверхности, обеспечивающие заряд частицам порошкового состава.
  5. порошково-воздушная смесь.
  6. Насадка, которая подаёт краситель наружу.

У нас есть всё для порошковой покраски

Вы можете купить порошковую краску, хим растворы, составы и средства для обезжиривания металла, удаления краски, порошковое оборудование и другие, необходимые для участка покраски, расходные материалы.

Подготовительная зона

Качество предварительной подготовки поверхности, во многом влияет на финишный результат работы. В подготовку включают следующее этапы: зачистка поверхности с помощью абразивных элементов, обезжиривание дисков и удаление всех масляных пятен, и итоговая сушка.

Исходя из этих требований, минимальный набор оборудования на этом шаге состоит из следующих позиций:

  • пескоструйная установка, для зачистки дисков от старой краски и ржавчины.
  • промывочные ванны с обезжиривающим средством.
  • сушильная камера.

Не стоит пренебрегать этапом обезжиривания деталей, ведь при попадании масляных составов на обрабатываемом участке, скорее всего, возникнут дефекты, и всю работу нужно будет переделывать повторно. Часто мастера осуществляют, погружают очищенные диски по 2 – 3 раза в ванны с раствором в котором используется профессиональные составы для удаления жировых и масляных наплывов. Далее колесные автомобильные диски под воздействием теплого сжатого воздуха обрабатывают в специальной сушильной камере.

Технология

Процесс окраски металлических деталей порошковыми составами можно разделить на три этапа. Это подготовка поверхности, непосредственное окрашивание (напыление) и закрепление результата (полимеризация).

Подготовительный этап

Он самый важный. От того, насколько качественно будет подготовлена к окрашиванию поверхность, зависит результат работы. Следуйте следующим инструкциям:

  1. Возьмите обычную чистую тряпочку и очистите всю поверхность обрабатываемой детали от пыли и грязи.
  2. Наждачной бумагой или специализированными металлическими щетками зачистите участки с коррозией.
  3. Обезжирьте растворителем деталь, это увеличит адгезию поверхности с краской.
  4. Проведите грунтование. Для этого покройте изделие краской на основе неорганических веществ. Благодаря этому слою сводится на нет риск проникновения воздуха, а также влаги под высохшую краску.
  5. Нанесите сверху детали слой, состоящий из соединений натрия и нитрата хрома. Этот процесс имеет название пассивирование. Он проводится, чтобы ржавчина не появилась в период подготовки детали к покраске. Все действия довольно просты, поэтому все можно сделать в домашних условиях своими руками.
  6. Просушите заготовку в самодельной печи.

Важно! Если деталь имеет слишком сложную конфигурацию, сильно загрязнена и покрыта коррозией, замочите ее в растворе щелочи

Покрывание детали порошковым покрытием

Следующий этап после подготовительного – непосредственно окрашивание. Тут все довольно просто: поместите деталь в отсек напыления, присоедините и закрепите  на ней минусовой провод от вашего источника питания. Если включить наш преобразователь и поднести бутылку с металлической пробкой к детали на расстояние  20-30 мм — увидим проскакивание искр, это значит, что напряжения достаточно для нанесения порошковой краски.

Для этого надавливаем на бутылку, чтобы часть порошка вместе с воздухом выдувалась из дырок в пробке. Под воздействием высокого напряжения, частицы краски электризуются и прилипают к окрашиваемому изделию.

Часть порошка все равно рассыпется на пол, поэтому подстелите газету, чтобы потом его собрать.

Совет! Если с помощью окраски планируется достичь устойчивости детали к воспламенению, купите огнезащитные ЛКМ по металлу («Негорин», «Полистил» и им подобные).

После нанесения порошковой краски начинается процесс создания отвержденного полимерного слоя.

Полимеризация

Суть этого процесса в том, что окрашенная деталь устанавливается в специальную печь. Там она в течение определенного временного промежутка подвергается воздействию высокой температуры.

Для этого потребуется самостоятельно изготовленная печь для полимеризации порошковой краски. Чтобы процесс прошел без накладок, необходимо соблюсти следующие условия:

  1. Придерживайтесь рекомендаций, разработанных для каждой конкретной краски.
  2. Обеспечьте равномерное нагревание каждой детали.
  3. Соблюдайте точное время полимеризации. По его истечении извлеките деталь из камеры и оставьте на открытом воздухе для полного остывания.

Применение этого способа окрашивания порошковыми составами идеально подойдет тем, кто любит все делать своими руками. Делать самостоятельно печь для полимеризации довольно долго, однако на лицо существенная экономия средств и получение качественного покрытия.

Приступаем к покраске

И вот, место подготовлено, оборудование установлено и наступает момент, ради которого все это создавалось – покраска.

Однако и тут есть к чему подготовиться, ведь порошковая покраска в домашних условиях не означает покраску в домашней одежде.

Самое важное при порошковой покраске своими руками это защита дыхательных путей и глаз. Для этого подойдет молярный респиратор и обычные, прозрачные, защитные очки

Эти меры предосторожности связаны со спецификой порошковой краски и ее способностью очень быстро заполнить все пространство вокруг себя, а ее попадание на слизистые оболочки — может привести к серьезным последствиям

Также имеет смысл защитить руки, для чего могут подойти даже медицинские перчатки

Эти меры предосторожности связаны со спецификой порошковой краски и ее способностью очень быстро заполнить все пространство вокруг себя, а ее попадание на слизистые оболочки — может привести к серьезным последствиям. Также имеет смысл защитить руки, для чего могут подойти даже медицинские перчатки. Также имеет смысл защитить руки, для чего могут подойти даже медицинские перчатки

Также имеет смысл защитить руки, для чего могут подойти даже медицинские перчатки.

https://youtube.com/watch?v=Li-Ocd8xR0U

В остальном все направлено на поддержание чистоты в помещении, поэтому рекомендуется использовать белый малярный комбинезон, а так же бахилы.

После облачения во все вышеуказанное, можно приступать к выполнению работы. В зависимости от материала, формы и размеров изделия — существуют определенные нюансы в работе.

Обычно они связаны с уровнем давления и с используемыми насадками для пистолета.

Например, порошковая покраска дисков своими руками — процесс очень легкий и требует скорее кропотливости и внимания к деталям, нежели особых навыков.

В этом плане проще всего работать с корпусом автомобиля – простые линии, большое пространство и в процессе окраски рука успеет привыкнуть и опыта будет достаточно для последующих экспериментов.

Еще один момент, который следует отметить, связан с областью применения порошковых покрытий.

Чаще всего требуется порошковая покраска металла своими руками, а любой металл — достаточно привередлив в плане обработки и покраски.

Перед началом подобных работ необходимо полностью избавить помещение от пыли, а так же использовать лампы дневного света закрытого типа.

Краска должна наноситься минимум в три слоя, притом — первый должен быть грунтовочным и иметь белый или черный цвет (выбор зависит от итогового цвета — будет ли он темный или светлый).

После полного высыхания грунтовочного слоя можно приступать непосредственно к покраске.

Использование порошковой краски для реставрации ЛКП автомобиля позволяет в результате получить качественное полимерное покрытие, которое помимо отличного вешнего вида характеризуется и повышенными защитными свойствами. Разработана данная технология нанесения покрытия еще в 50-х годах. В большинстве случаев, в отличие от стандартных эмалей, порошковая краска после нанесения поддается термической обработки в камере, расплавляясь, образует надежный защитный слой на металлических деталях кузова.

Нанесение краски происходит с помощью специального пистолета для порошковой покраски, который имеет свои особенности и отличия в сравнении с уже привычными для нас краскопультами для эмалей.

Как правильно выбрать?

Выбирать печь для получения окрашенных поверхностей с помощью метода полимеризации следует, исходя из вида топлива, на котором она будет эксплуатироваться, предполагаемой мощности и количества окрашиваемых деталей в единицу времени.

Чтобы точно соблюдать технологические режимы, необходимо тщательно ознакомиться с технической документацией на изделие, какую температуру и какое время печь может выдавать, насколько быстро или медленно происходит та или иная стадия обработки заготовок.

Следует учитывать и финансовые возможности, а также прогнозируемый срок окупаемости нового оборудования. Оборудование и приспособления для подобного окрашивания недешевы, также как и сырье (полимерные сухие краски).

Изготовление печи

Начинать изготовление печи полимеризации порошковой краски следует с расчётов и чёткого понимания того, что в этой печи будет окрашиваться

Размеры – очень важное значение, так как чем больше печь, тем больше энергозатрат потребуется на её прогрев, а так же больше времени будет уходить на набор оптимальной температуры

С другой стороны, камера должна вмещать в себя все окрашиваемые изделия таким образом, чтобы они не соприкасались друг с другом.

Совет! Изготавливать камеру для одноразовой покраски нецелесообразно, гораздо проще будет заказать эту работу у специалистов.

К примеру, сегодня, порошковыми красками часто красят автомобили, а следовательно и камера должна вмещать машину целиком, и при этом чтобы с каждой стороны оставался запас не менее чем 30-50 сантиметров.

Если с этим вопросом вы определились, то следующий этап – это составление списка всего, что понадобится:

  • Профильная труба, не менее чем 40 на 20 мм, для создания каркаса.
  • Базальтовая вата, толщиной 50 мм.
  • Листы оцинкованной стали.
  • Вентилятор двойного действия с протоками для циркуляции воздуха внутри камеры распределения температуры по всему объёму.
  • Тэны нагревательные из расчёта, чтобы температура в камере поднималась до 200 градусов. За точными расчётами количества тэнов лучше обратиться к специалистам.
  • Блок управления с терморегулятором и термостатом.
  • Две термопары для замеров температуры внизу и вверху камеры.

Каркас

Каркас изготавливается из профильной трубы таким образом, чтобы внутрь возможно было заложить листы базальтовой ваты. В качестве материала можно использовать трубу любого размера, главное, помнить, что чем толще слой утеплителя, тем быстрее и дольше, температура будет удерживаться внутри камеры.

Дверь короба, так же сваривается из профилей и утепляется, помимо этого необходимо предусмотреть задвижку, которая будет не только удерживать дверь в закрытом положении, но и прижимать её плотно к самому коробу.

Когда каркас собран, его необходимо обшить снаружи металлическими листами, что бы у утеплителя была опора. Базальтовая вата прокладывается во все пустоты, и чем плотнее она будет уложена, тем лучше печь будет держать температуру.

После утепления, обшивается оцинковкой внутренняя сторона короба и двери. Каркас готов,  и пришло время установки навесного оборудования.

Тэны и регуляторы

На этом этапе, лучше всего обратиться за помощью к специалистам электрикам. Высокая температура внутри печи достигается за счёт большой мощности в сети, соответственно и нагрузка будет колоссальная. Лучше всего, если устанавливаемое оборудование будет подключено к двум фазам, то есть в сети должно быть не бытовые 220 вольт, а промышленные 380.

После крепления тэнов и вывода проводов наружу, устанавливаются термопары, причём одна ставится максимально высоко к потолку, а вторая у задней стенки на полу. Таким образом, две термопары будут давать разные показания, а автоматика вычислять среднюю температуру в камере.

Тэны и термопары подключаются к датчикам и к сети. Нагреватель готов, и осталось закрыть тэны ещё одним листом оцинковки. Это обезопасит окрашиваемое изделие от неравномерного прогрева и соприкосновения с оголёнными электрическими проводами.

Важно! Перед тем ка зашить тэны листом, нужно обязательно проверить работу всех приборов и оборудования. Каждый тэн должен нагреваться равномерно, а автоматика выключать их при наборе нужной температуры

Вытяжки

Принудительная циркуляция воздуха необходима для равномерного прогрева камеры. Сам вентилятор должен располагаться снаружи, и иметь два входа внутрь камеры: один, более широкий сверху, для забора воздуха, а второй узкий, снизу, для впрыска обратно. Мощность самого вентилятора подбирается индивидуально в зависимости от размеров камеры.

Когда исправность всего оборудования проверена, под потолком устанавливаются вешала, на которые будут подвешиваться окрашенные изделия, и можно переходить к пробной полимеризации.

Достоинства порошковой окраски при помощи камеры полимеризации (печь полимеризации, печь оплавления):

Порошковая краска представляет из себя мелкодисперсный порошок, в состав которого входят некоторые полимерные смолы, а также отвердители и вещества, придающие цвет.Воздействие внутри камеры полимеризации помогает создать высокопрочное, однородное покрытие. При это следует заранее учесть, сможет ли обрабатываемая деталь выдержать контакт с температурой около двухсот градусов по Цельсию.Порошковое окрашивание безусловно имеет ряд неоспоримых достоинств, выгодно отличающих его традиционных методов покраски металла. Главные из преимуществ:

  • Порошковое окрашивание создает эталонное качество поверхности детали;
  • Разнообразие цветов и оттенков;
  • Возможность применения различных стилистик и эффектов на рабочем материале;
  • Экологичность данной технологии;
  • Отсутствие растворителей;
  • Безопасность порошкового покрытия для людей при прямом контакте;
  • Пожаробезопасность;
  • Удобство и быстрота нанесения.

Компания «Вива-вент» установила на производстве камеру полимеризации (печь полимеризации) и предоставляет своим клиентам НОВУЮ услугу — окрашивание любых металлических изделий порошковым покрытием RAL разных цветов и оттенков, обеспечивающим отличное качество поверхности детали.

Примеры порошковой окраски изделий с помощью камеры полимеризации смотрите здесь>>

Что из себя представляет КАМЕРА ПОЛИМЕРИЗАЦИИ (ПЕЧЬ ПОЛИМЕРИЗАЦИИ):

Камера полимеризации является сборной конструкцией из сэндвич панелей, заполненных теплоизоляционным материалом. Благодаря особой конструкции камеры полимеризации, температура внутри камеры сохраняется в течение длительного времени, без нагрева наружных стенок и тепловых потерь.

Камера полимеризации (печь полимеризации, печь оплавления) используется для осуществления технологического процесса полимеризации порошковых композиций, предварительно нанесенных на металлические детали.

Проем печи, в который осуществляют загрузку деталий закрывают теплоизолированными дверями, оборудованными специальным запорным механизмом. По периметру дверей установлен термостойкий резиновый профиль.

В полимеризационную печь отдельно монтируется термоблок, который и осуществляет нагрев камеры. Внутри термоблока монтируют ТЭНы, которые устанавливают на боковых стенках и закрывают теплоотражающими экранами. Конструкция термоблока полимеризационной печи дает возможность в короткие сроки осуществлять профилактику нагревательных элементов и замену неисправных ТЭНов. В случае если вам потребуется увеличить рабочий объем камеры полимеризации. Конструкция из сэндвич панелей позволяет легко добавить рабочий объем камеры полимеризации.

Термоблок, подключенный к камере полимеризации, осуществляет принудительную циркуляцию воздуха для создания равномерной температуры внутри камеры.

Подробнее о процессе полимеризации порошковой краски:

  • Через дверной проем в полимеризационную печь по транспортной системе загружается тележка с деталями, на которые была нанесена порошковая краска. После этого двери камеры закрываются и запираются спец. механизмом.
  • На пульте управления включается вводной автомат и кнопка ПУСК, при этом включается термоблок, полимеризационная камера начинает нагреваться.
  • Терморегулятор пульта управления камеры полимеризации настраивается на температуру до 250°С (температура зависит от типа порошковой краски).
  • Когда температура в полимеризационной камере достигает 130°С — 140°С порошковая краска начинает выделять летучие вещества в виде дыма. Для их отсоса из камеры полимеризации этих веществ в автоматическом режиме включается вентилятор вытяжки, настроенный на работу в течение 10 секунд с паузой в работе 5 минут.Когда температура внутреннего объема становится на 5°С — 10°С ниже заданной, отключается I группа ТЭНов.
  • Когда достигается заданная температура, отключается II группа ТЭНов и включается реле времени, настраиваемое соответственно на 20, 10 или 5 минут.
  • После выхода камеры полимеризации с заданного режима выключаются ТЭНы и вентилятор рециркуляции воздуха, включается вентилятор вытяжки и звуковая сигнализация. Если это необходимо, вентилятор вытяжки включается в любое время до или после режима полимеризации (180° С) переводом рукоятки переключателя в режим «Руч».

Цены

17247 000 Заказ
1500х2000х1500проходная17258 000 Заказ
2000х2000х1600тупиковая25267 900 Заказ
2000х2000х1600проходная25285 000 Заказ
2500х2000х1600тупиковая33303 900 Заказ
2500х2000х1600проходная33326 100 Заказ
3000х2000х1600тупиковая40348 500 Заказ
3000х2000х1600проходная40373 300 Заказ
3500х2000х1600тупиковая48381 100 Заказ
3500х2000х1600проходная48408 700 Заказ
4000х2000х1600тупиковая48424 600 Заказ
4000х2000х1600проходная48454 400 Заказ
4500х2000х1600тупиковая55457 000 Заказ
4500х2000х1600проходная55492 500 Заказ
5000х2000х1600тупиковая65503 000 Заказ
5000х2000х1600проходная65538 400 Заказ
5500х2000х1600тупиковая65541 700 Заказ
5500х2000х1600проходная65579 900 Заказ
6000х2000х1600тупиковая72581 100 Заказ
6000х2000х1600проходная72614 200 Заказ
6500х2000х1600тупиковая80615 000 Заказ
6500х2000х1600проходная80660 500 Заказ
7000х2000х1600тупиковая80660 500 Заказ
7000х2000х1600проходная80703 000 Заказ
3000х2400х1000проходная33340 200 Заказ
4000х2400х1000проходная40348 700 Заказ
5000х2400х1000проходная48416 800 Заказ
6000х2400х1000проходная55455 800 Заказ
7000х2400х1000проходная63525 900 Заказ

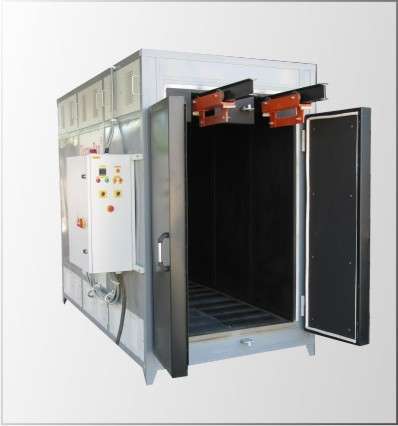

Полимеризационная камера


Блок управления полимеризационной камерой

Делаем каркас

Начнем мы с изготовления каркаса. Собирать наш каркас будем сварочным инструментом или с помощью болтов.

Отделочные работы


Подготовьте отделочный материал, ориентируясь на габариты печи. Зашейте внутреннюю часть стены, используйте при этом саморезы или сварочный инструмент. После этой процедуры плотно заделайте пустоту в стенах с помощью утеплителя. Чаще всего в качестве утеплителя используют базальтовую плиту.

Далее аналогично зашивается наружная часть печи, прикрепляются защелки и петли для дверцы. Сверху прикрепляются кронштейны. Они будут служить для подвешивания окрашенных изделий.

Устанавливаем вентилятор и нагревательные тэны

Тэны равномерно крепятся на боковых стенах и соединяются проводами. После этого они выводятся наружу. Из листового материала сделайте кожух с отверстием для воздуха по бокам. Закройте тэны кожухами.

Вентилятор собирается в систему с нагнетательной и заборной воздушными шахтами. Заборная воздушная шахта делается вдвое меньше чем нагнетательная. Провода от вентилятора должны находиться снаружи.

Если вы все правильно сделали, тогда воздух в вашей печи полимеризации будет проходить сквозь защитные кожухи, далее выйдет вниз и снова поднимется вверх через сушащиеся изделия.

Устанавливаем блок управления


Это завершающий, но самый главный этап. Посредством блока питания будет происходить управление вентилятором и нагреванием. Приобретайте специализированный блок, который предназначен для таких печей. Состоит он из указателей температуры, датчиков, устройства для управления вентилятором и аварийного автомата. Вот мы и сделали печь полимеризации своими руками.

Необходимые инструменты и материалы

Мы расскажем, как же можно изготовить данный агрегат своими руками. Для этого необходимо следовать указанной в статье инструкции. Изготовить устройство будет не слишком сложно, можно сделать печь и без помощи сварочного инструмента. Вместо него используйте саморезы и заклепки. Решающую роль здесь играет ваше мастерство.

Необходимые инструменты для изготовления печи своими руками:

  • уровень;
  • сварочный инструмент;
  • плоскогубцы;
  • болгарка;
  • ножницы по металлу;
  • рулетка.

Нужно определить, какое количество каждого материала нам потребуется, для этого можно сделать чертежи. По ним мы и будем рассчитывать.

Нам потребуются следующие материалы:

  • листовой металл;
  • утеплитель;
  • профильная труба;
  • нагревательные тэны;
  • петли и защелки для дверцы;
  • кабель;
  • вентилятор улитковый;
  • блок управления температурой.

Рассчитывая необходимый объем печи, помните, что печь слишком большого размера будет сложно разогреть.

Требуемое оборудование

Для того чтобы процесс самостоятельной покраски практически не отличался от заводского, необходимо выбрать подходящее место, где будут проводиться работы.

Когда помещение найдено, нужно собрать и подготовить необходимое оборудование:

  • печь для полимеризации (сушки);
  • источник постоянного напряжения (около 25 кВ);
  • распылитель порошковой краски (пистолет);
  • ЛКМ.

В работе не помешает аккуратность и небольшой опыт. Но если его нет – не беда, действуя по инструкции, можно избежать большинства ошибок и получить вполне приличный результат.

Изготовление печи

Полимеризация – важный этап в отвердении порошковой краски. Если этот пункт работ опустить, ЛКМ не будет держаться на металлических поверхностях. Поэтому такое оборудование, как печь – ее еще называют камерой полимеризации – необходимо в первую очередь. Вещь эта дорогостоящая, поэтому можно сделать ее своими руками, из подручных материалов. Нам понадобятся (камера полимеризации будет иметь размеры 2х1х1 м):

  • профильная труба;
  • негорючая теплоизоляция (плита базальтовая);
  • листовой металл (можно заказать по размерам);
  • тангенциальный вентилятор;
  • ТЭНы.

Инструкция по сборке печи состоит из следующих шагов:

  1. Сварите из профиля каркас.
  2. Заложите в него утеплитель.
  3. Листовым металлом зашейте стены. Снаружи отделайте все гипсоволокном.
  4. Для конвекции в камере установите тангенциальный вентилятор, наварив ему узкий выход и широкий вход.
  5. Вентилятор вставьте в камеру. Он будет забирать воздух вверху, прогонять его через ТЭНы, выгонять внизу, а затем распределять по всему объему камеры.
  6. ТЭНы установите вдоль параллельных стенок и соедините по распределению на фазы.
  7. ТЭНы закройте, оставляя открытым вентилятор, основная часть которого должна располагаться вне камеры (чтобы не оплавить обмотку).
  8. Установите электрощит. Правда, эту работу лучше поручить специалисту.

Полученное оборудование – камера полимеризации – будет иметь мощность 12 кВт на разогреве и 6 кВт в работе.

Важно! Энергоносителем в таких печах просушки порошковой краски может быть не только электричество, но и природный газ, и дизельное топливо

Покрасочный инструмент – пистолет

Чтобы нанести порошковую краску на изделие, требуется специальное устройство. Это электростатический краскопульт или трибостатический порошковый распылитель. Но покупать дорогостоящее оборудование ради редкого использования не целесообразно. Так как в нашем случае все изготавливается своими руками в домашних условиях, такое устройство можно смастерить минут за 10. Такой пистолет прост в использовании, дешев и практичен. Переход с одной краски на другую занимает несколько секунд.

Конструкция и комплектация пистолета для порошковой покраски

Как сделать пистолет для порошковой краски:

  1. Возьмите обычную пластиковую 1,5-литровую бутылку. Главное, чтобы она была сухая и чистая.
  2. Заполните ее на 1/3 порошковой краской, закрутите металлической пробкой.
  3. Проделайте в пробке маленькие отверстия. Чем больше отверстий, тем качественнее будет нанесение. Зачистите пробку снаружи от заусениц, оставшихся после прокалывания.
  4. Подключите к пробке плюсовой провод от источника высоковольтного напряжения.

Для этой цели нужен преобразователь, который сможет выдать 25 000 вольт постоянного тока. Такие используются в электрошокерах, зажигалках для газовых плит, котлах и колонках. Они могут работать от батареек или аккумуляторов, преобразовывая 3-6 вольт в нужные 25 кВ.

Соблюдайте осторожность при работе с высоким напряжением. Лучше доверить сборку преобразователя квалифицированному электрику. После всех манипуляций получается вполне приличный пистолет

После всех манипуляций получается вполне приличный пистолет.

Мелочи, без которых не обойтись

Перед началом окраски нужно тщательно позаботиться о том, чтобы все операции проходили при идеальных условиях:

  1. Необходимо отличное освещение. Используйте лампы дневного света. К обычной лампе порошковая краска отлично прилипает.
  2. Нужна хорошая вентиляция с двумя моторами (на вход и выход). Дополнительно придется надеть марлевую повязку, а лучше профессиональный респиратор.
  3. Придется изобрести способ сбора остатков порошковой краски. На начальных этапах используйте старый мощный пылесос.

Когда все тщательно подготовлено, можно приступать к покраске своими руками нужных деталей.

Процесс нанесения порошкового состава

После завершения подготовительных работ и перед покраской суппортов порошковой краской, переходим непосредственно к нанесению состава. Для этого изделие помещается в камеру, которая имеет несколько приоритетов перед окрашиванием непосредственно в гараже:

  • улавливает частицы порошка и препятствует их распространению по всему гаражу;
  • обеспечивает утилизацию отходов, которые не успели осесть на окрашиваемой поверхности;
  • обеспечивает хорошую фильтрацию.

Можно выполнить покраску суппортов или дисков непосредственно на автомобиле, не выполняя демонтажа. Это несложная операция, но при её выполнении существует риск попадания краски на соседние детали, которые окрашивать не требуется. На качество результата влияют погодные условия и направление ветра.

Технология окрашивания состоит из таких шагов:

  1. Окраска в домашних условиях начинается с подготовки красящего вещества. Для достижения нужного оттенка берут порошки нескольких цветов и смешивают.
  2. Подготавливаем респиратор, перчатки и очки для защиты от воздействия состава.
  3. После того как выполнено напыление первого слоя, оставляем его для просушки. Первый слой никогда не получается идеальным. Толщина слоя порошковой краской создаётся не слишком большая, поэтому однократного нанесения недостаточно.
  4. Количество слоёв может быть различным, от 4 до 10. Наносить следует до тех пор, пока толщина покрытий порошковой краской не станет идеальной.
  5. Полимерное покрытие наносится с помощью распылителя, который располагают во время процесса на расстоянии 25–30 см от окрашиваемой поверхности.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
