Изготовление муфельной печи для плавки и закалки металла своими руками

Автоматика с температурно-временными задачами

Существует три типа автоматики для закалочных печей. Стоимость организации управления печью повышается вместе с комфортом использования. Простейший вариант — простейший термостат с термопарой в качестве датчика температуры. Это устройство просто будет поддерживать заданную температуру с гистерезисом около 30–50 °С. Время выдержки контролируется вручную, как и момент достижения температурной точки.

Более продвинутая автоматика разрабатывается специально для электрических печей. Термоконтроллеры типа Autonics TCN4 обладают функцией пропорционального регулирования мощности, обеспечивая регулируемый гистерезис вплоть до 1 °С. Также прибор оснащён дополнительными функциями, такими как сигнализация о достижении заданной температуры. При желании канал сигнализации можно использовать для активации реле выдержки времени, установленного последовательно с термостатом.

Наиболее продвинуты в этом плане устройства автоматики для печей типа «Профиль-М». Они отличаются не только встроенными силовыми реле, но также возможностью более гибкой настройки. В таких контроллерах предустановлен таймер, а также есть возможность настраивать термообработку со сложным температурным профилем, последовательно задавая длительность промежутков времени, в которые должна поддерживаться определенная температура.

рмнт.ру

Подготовка огнеупорного кирпича

Основным и самым первым шагом на пути создания муфельной печи является подготовка огнеупорного кирпича с фасками в нужном месте, для лучшего прилегания стыков при сборке. Для этого возьмем раствор шамотной глины и зальем его в специальные формы.

Важно заметить что:

  • Шесть или семь (по выбору) заготовок из огнеупорного кирпича необходимо очень тщательно подогнать в стыках, чтобы муфель получился без щелей. Далее требуется все кирпичи прижать друг к другу фасками и зафиксировать в таком положении специальной стяжкой. Ее можно изготовить из металлической ленты шириной 2-3 см. На концах стяжки необходимо предусмотреть приспособления, натягивающие ленту. После сборки получится шести или семигранная конструкция муфеля.
  • Затем, надо выполнить нескольких поперечных пропилов в каждом огнеупорном кирпиче заготовок. В них будет укладываться нагревательный элемент в виде спирали. Канавки выполняются абразивной пилой. В одной заготовке канавки делают с наклоном, а в остальных — горизонтальными. Расстояние между канавками — не менее 2 см, а конфигурация должна совпадать с диаметром укладываемой в них электроспирали.

Сборка и заливка каркаса

Собрав муфель в одно целое, можно приступать к изготовлению каркаса (кожуха). Для этого необходимо подобрать металлическую трубу нужного диаметра. При этом между кирпичами и каркасом должен быть зазор не менее 150 мм, для лучшей изоляции и снижения теплопотерь электропечи. При отсутствии готовой трубы, кожух можно изготовить самостоятельно из листовой оцинкованной стали.

Сборку муфеля и кожуха печи нужно выполнить в следующем порядке:

  1. Установить огнеупорную конструкцию на ровную площадку.
  2. В двух щитах из теса, толстой фанеры или ДСП вырезать отверстия, соответствующие диаметру кожуха печи.
  3. В один щит вдеть нижнюю часть кожуха, а во второй — верхний торец трубы.
  4. Щиты требуется скрепить так, чтобы они не сползали по гладкой поверхности металла. Это предотвратит деформирование листового металла и случайный сдвиг с места при дальнейших работах.
  5. Затем в пространство между муфельным кирпичом и кожухом аккуратно заливается раствор из жаропрочного и теплоизолирующего материала.

Сборка и проверка печи

Сборка начинается с изготовления дна муфельной печи, которое можно сделать в виде отдельной конструкции. Это облегчит переноску печи по частям к месту ее использования.

  • Из оцинкованного листа изготавливается цилиндр с диаметром равным размерам кожуха и высотой 25-30 см. К нему приделываются ножки из трубы или профильного металла сечением 2 см, для исключения пожароопасных ситуаций.
  • На нижнем торце заготовки нужно сделать отверстия и сплести через них проволочную сетку. Она будет удерживающим элементом для залитого и затвердевшего раствора из жаропрочного материала. Аналогично изготавливается и крышка муфельной печи, в которой нужно предусмотреть технологическое отверстие для вентиляции.
  • В канавках муфеля уложить спираль нужного диаметра, длины и сечения провода, так, чтобы витки не соприкасались. Вывод концов проволоки выполнить через керамические трубки. Остается подвести электропровода и испытать получившуюся конструкцию.

На этом у нас все, встретимся в следующем уроке.

Особенности технологического процесса

Тигель — это тугоплавкая емкость для разогрева металла. Используются изделия из таких материалов:

  • Фарфор.
  • Сталь.
  • Чугун.
  • Корунд.

В бытовых условиях применяется готовый тигель или емкость из широкой железной трубы. Чтобы изготовить ее, потребуется болгарка и сварочное оборудование. Объем тигля выбирается индивидуально, емкость прогревается равномерно, измельченный металл плавится в результате теплопередачи.

Перед термообработкой нужно уменьшить температуру плавления, чтобы состояние металла менялось быстрее. Для этого алюминий дробят на мелкие фрагменты. Воспламенение или окисление происходит часто после такого измельчения. Состояние образовавшегося оксида алюминия меняется при более высоких температурах. Это вещество удаляется вместе с другими шлаками после переплавки основного металла.

В процессе термообработки придется избегать попадания жидкости в тигель. Резкое испарение воды становится причиной взрыва. При погружении металла в емкость необходимо убедиться в том, что на нем отсутствует влага. Чаще всего плавят алюминиевую проволоку. Сначала материал делится на фрагменты ножницами, затем сдавливается пассатижами. Такой способ позволяет предотвратить воздействие кислорода на металл. Если нет необходимости в получении деталей высокого качества, измельчать сырье не нужно.

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.

Печь для плавки алюминия своими руками

Тем, кто следит за моим блогом, рад сообщить, что я продолжаю трудиться над созданием домашнего производства, и у меня есть некоторый прогресс.

В этот раз я расскажу вам о моей третьей по счету печи для плавки алюминия. Первая была муфельная электрическая печь. В ней я успешно плавил алюминий, но в малых количествах. Второй моей печкой стала печь для плавки алюминия на угле. В ней мне удалось расплавить почти полный чугунный котелок алюминия (около 4 литров). Отливка получилась килограммов на 5, но для выплавки такого количества алюминия я потратил около двух ведер каменного угля, что очень много, если посчитать все по-умному.

Я полностью пересобрал плавильную печь на угле, сделал ее более компактной, сварил для нее металлический каркас и купил чугунный колосник, начал делать нормальный вентиляторный наддув, построил навес и сделал вытяжную трубу 5 метров, а также вытяжку как у кузнечного горна. Но из-за ошибок в прикидках вытяжная система не заработала правильно, и я немного приуныл.

А потом взял, и решил построить печь для плавки алюминия на газу! Решение такое было обусловлено стремлением к максимальной эффективности, минимальной стоимости и удобству в эксплуатации. Газовую печь, в отличие от угля, не нужно разжигать. Ей не нужна вытяжка. Она получается компактная и транспортабельная. Кроме того, тепловые потери в ней сведены к минимуму благодаря герметичности конструкции.

Я не стал замахиваться на домну с выработкой в сотни литров расплава, а решил, что мне вполне хватит до 1,5 литров алюминия (4 кг). Главное, чтобы плавилось быстро и дешево. 1 литр газа сейчас стоит 18 рублей. Где-то читал, что израсходовав 12 литров газа можно расплавить до 40 кг алюминия. Выходит, что 1 литра газа должно хватить на 3 кг алюминия, т.е. по 6 рублей за 1 килограмм алюминия.

Газовая печь для плавки алюминия в моем исполнении сделана из бачка гидро-аккумулятора на 24 литра. Его можно легко купить в любом магазине с насосным и отопительным оборудованием. Цена около 2000 рублей. Верхнюю крышку аккуратно спиливаем болгаркой — крышка нам еще понадобится. Верхней я считаю ту часть гидро-аккумулятора, к которой на винтах крепится дюймовый вход. Винты эти я открутил и вынул резиновый баллон.

В нижней боковой части бака высверливаем отверстие Ф50 мм, смещенное относительно центра где-то на 25 мм, и ввариваем в него металлическую трубу Ф50 мм. В нее мы будем вставлять газовую горелку. Смещение нужно для того, чтобы пламя входило в рабочую камеру печи для плавки алюминия по касательной, и закручивалось в спираль, огибая плавильный тигель.

Всю внутреннюю поверхность бака и крышку я обмазал слоем гипса в 1 см толщиной. Гипс я смешивал маленькими порциями с добавлением пары-тройки щепоток стекловолокна, которое должно дать гипсу некоторую армировку. Это стеклолволокно я случайно заметил в строительном магазине.

Муфельная печь для плавки алюминия своими руками

Что такое муфельная печь и её предназначение. Муфельная печь является незаменимым устройством для нагрева разнообразных металлов в домашних условиях.

Такая печь позволяет успешно плавить такие металлы как алюминий, медь, многие цветные металлы, а также высушивать, обжигать керамические изделия, а также кремировать.

Виды муфельных печей. Муфельные печи встречаются в разных видах, они могут быть электрические, газовые, воздушные, вакуумные, а по своей конструкции: колпаковые, горизонтальные, вертикальные и трубчатые.

Особенность муфельной печи. Уникальность муфельной печи состоит в том, что в ней содержится рабочая область под названием муфель, который позволяет защитить обрабатываемый металл.

Процесс изготовления муфельной печи

В качестве нагревательного инструмента  можно остановиться на выборе электрического нагревателя, потому что таким нагревателем очень просто управлять.

Основные элементы муфельной печи. Муфельная печь имеет такие составляющие, как нагревательная камера и специального  аккумулятор тепла.

Необходимо обеспечить регулирование тепла с целью бесперебойной работы в процессе обработки алюминия.

Если предстоит плавить несколько материалов, тогда целесообразно плавить алюминий не один раз. Поэтому аккумулятор тепла будет выполнять функцию регулятора тепла, чтобы печь в процессе работы не успела остыть.

Важно, не переусердствовать с выбором аккумулятора, чтобы печь не стала слишком инерционной. Для изготовления муфельной печи нам понадобится следующее:. Для изготовления муфельной печи нам понадобится следующее:

Для изготовления муфельной печи нам понадобится следующее:

  • 7 кирпичей;
  •  болгарка;
  •  проволока;
  • металлическое ведро;
  •  ненужный металлический кусок;
  • строительные защитные очки;
  •  молоток и т.п.

1. Подготовьте 7 простых кирпичей, они понадобятся в качестве аккумулятора температуры.

2. Возьмите болгарку и соорудите отсек с каждого бока кирпича. В результате получиться рабочее пространство для электрического нагревателя.

Для прочности конструкции возьмите проволоку и обмотайте ею кирпичи.

3. Можно воспользоваться  широким металлическим ведром для огнеупорной камеры. Его также можно сделать собственноручно.

При проектировании высоты ведра делаем её с определённым запасом, поскольку рабочую камеру придётся установить на слой кирпичей с теплоизоляцией.

Процесс закручивания листа в трубу достаточно проблематичный, поэтому советуем применять специальные кольца из тонкой арматуры.

Далее необходимо согнуть арматуру и соединить её концы, чтобы получить кругообразную форму возьмите молоток.

4.  Берём кольца и устанавливаем их на скрученный лист. Затем соединяем их  по длине окружности.

5.  Дно корпуса печи можно сделать из листа, который уже есть в наличии. Необходимо приварить его к нижнему кольцу.

6. Чтобы установить поверхность рабочей зоны печи нужно в кирпиче сделать специальное отверстие для электрического нагревателя. Такое действие необходимо для прочности крепления конструкции.

7. Делаем нумерацию кирпичей и располагаем их согласно очерёдности, плотно прижав друг к другу. Проверьте устойчивость конструкции.

8. К кирпичам присоединяем нагревательную спираль печи.

10. Пропиливаем канавки с помощью болгарки. Не забывайте о  личной безопасности! Рекомендуется надевать строительные защитные очки.

11. Для спирали, как правило, применяютнихром либо фехраль.

Фехраль является оптимальным вариантом, но в нашем случае мы будем использовать нихром.Нагревание нихрома зависит от силы самого тока, а ток – от напряжения.

12. Аккуратно наматываем спираль  так, чтобы витки были на небольшом расстоянии друг от друга. Это необходимо для того, чтобы избежать замыкания.

13. Делаем раствор и аккуратно заливаем его, как показано на фото:

Придать муфельной печи ещё больше особенностей можно с помощью установки в ней двух нагревательных электрических нагревателя.

Их можно включать одновременно и по очерёдности.

Например, нижний нагреватель целесообразно включать, когда обрабатывается материал в домашних условиях в малых количествах, а два нагревателя позволят значительно увеличить масштаб плавки.

Однако помните о максимальной мощности!

Виды и назначение

По своему строению и функциональному назначению печи туннельного типа очень сильно различаются. Существуют громоздкие кирпичные конструкции для обжига кирпича, вращающиеся клинкерные цементные печи, выполненные в виде огромной металлической трубы.

Также есть компактные стальные печи для кондитерских и хлебобулочных изделий, мощные энергоемкие установки для термической обработки стали, а также небольшие агрегаты для керамических изделий и глиняной посуды.

Обжиг кирпича и цемента

Свое наибольшее применение нагревательные установки туннельного типа получили в производстве строительных материалов – кирпича и цемента. Клинкерная вращающаяся печь для производства цемента представляет собой огромные трубы, длиной до 230 метров, открытые с торцов и вращающиеся со скоростью 1 – 1.5 оборота в минуту. Печь устанавливается под небольшим наклоном к горизонту в 3 – 4 градуса. В таком устройстве выделяют 6 зон, таких как:

  • Сектор подсушки сырья (испаритель влаги).
  • Сектор нагрева.
  • Участок декарбонизации.
  • Участок спекания.
  • Зона экзотермии.
  • Зона охлаждения сырья.

Процесс спекания цемента протекает после загрузки в приподнятую часть сырья, а с нижней части подается топливо в виде смеси воздуха и горючего. Готовый продукт ссыпается в специальное холодильное устройство.

Туннельные печи для обжига кирпича представляют собой галерею с вагонеткой, ручной тележкой или конвейерной лентой. Стены и свод такого агрегата выложены из огнеупорного шамотного кирпича. Снизу или сверху поступает нагретый воздух, а в противоход ему происходит газо- и дымоудаление.

Количество подаваемого тепла и отводимого остывшего воздуха регулируется  с помощью системы специальных шиберов или заслонок. Сырой кирпич сначала подогревается, потом происходит его обжиг, а затем охлаждение. Температура при обжиге кирпичных изделий внутри основной камеры установки может достигать 900 градусов Цельсия. После этого тележка с кирпичами отправляется в сушильную камеру, которая работает на выходящих их печи нагретых газах. Она конструктивно совмещена с печью.

Обжиг керамических изделий

Для изготовления изделий из керамики применяются устройства, похожие на кирпичные туннельные печи. Размер таких конструкций меньше, что обусловлено небольшими объемами выпуска керамической и глиняной продукции. Сам принцип функционирования таких печей многим повторяет процесс обжига и сушки кирпича.

В металлургической промышленности

В термической обработке сталей и сплавов туннельные печи применяют для отжига и нагревания металлических деталей перед другими процессами нанесения покрытий. Также в подобных агрегатах происходит закалка изоляторов для нужд электротехнического производства.

Производство хлебобулочных изделий

В хлебобулочном производстве применяют металлические туннельные печки, выполненные в форме вытянутого короба и снабженные конвейерной подачей выпекаемого продукта. Внутри такого агрегата находятся горелка, пароувлажнитель, конвейерная лента, система вытяжки, а также механизмы регулировки подачи тепла в разные отсеки печи.

Размеры их составляют от 10 до 25 метров, используются они на хлебозаводах, в домашних мини-пекарнях применять такие установки экономически невыгодно. Работают они на природном газу или электрической энергии, как наиболее безопасных для пищевой промышленности видах топлива. Гораздо реже применяются мазутные установки.

Выпечка кондитерских изделий

Кондитерские туннельные установки практически полностью аналогичны хлебобулочным печкам, с той разницей, что они обладают меньшими габаритами и более точными температурными режимами выпечки. В кондитерских изделиях используются различные кремы, что требует точной настройки температуры внутри печи, а также меньшего времени их обработки.

Советы по самостоятельному изготовлению

  1. Разделение шамотового кирпича и сверление отверстий для установки нагревательного элемента.

При создании из шамотового кирпича любая гончарная закалка нуждается в использовании нагревательного элемента. И если есть необходимость разместить соответствующее решение, то потребуется выполнить надрезы и технические полости в материале керамики. Лучше всего предварительно разметить все расположение элемента и уже потом прибегать к выполнению надрезов. Все это можно выполнить дома, применив простые электроинструменты.

Стоит начинать с пропиливания швов, применяя отрезную машинку, с особым алмазным кругом. А далее необходимо будет удалить полученные участки керамики. И тут лучше всего применять дрели перфоратор. Так как это позволит избежать растрескивания и повреждения материала и каждого из элементов. Не стоит использовать молоток и долото, ведь при ударе, могут образоваться трещины, которые в последствии приведут к негодности каждого из элементов.

  1. Выбор маленькой или большой муфельной печи.

Выбранные и создаваемые самодельные печи должны быть получены с пониманием технических процессов, в которых они буду принимать участие. И тут встает закономерный вопрос, создавать более объёмную печь или выполнить более миниатюрное решение. В случае переплавки ювелирных изделий будет достаточно минимального количества внутреннего пространства. Это позволит более практично использовать изделия и не будет требовать дополнительного помещения.

Но вот в случае кузнечного дела, необходимо будет создать более весомые конструктивные решения, которые будут позволять выполнять расплавку и закалку металла.

Смотрите видео, в котором пользователь подробным образом демонстрирует устройство муфельной печи, изготовленной своими руками:

Возможные проблемы при создании печи

При изготовлении устройства сложности возникают с подбором материала и монтажом системы контроля за температурой.

Неправильно выбранные материалы приводят к быстрому разрушению муфеля.

Так, некоторые мастера из экономии используют кирпич низкого качества, глиняно-песчаный раствор вместо шамотного. Это приводит к появлению трещин в муфеле и потере тепла.

Потрескавшийся муфель на время заделывают раствором шамотной глины. Камеру нужно вынуть и заменить на новую.

Если печь подключают к сети без терморегулятора, температура в муфеле не контролируется. Это приводит к порче изделий, которые требуют обжига при заданной температуре.

Для решения проблемы следует приобрести терморегулятор и электрическое оборудование, собрать блок управления и подключить его к нагревательным элементам муфеля.

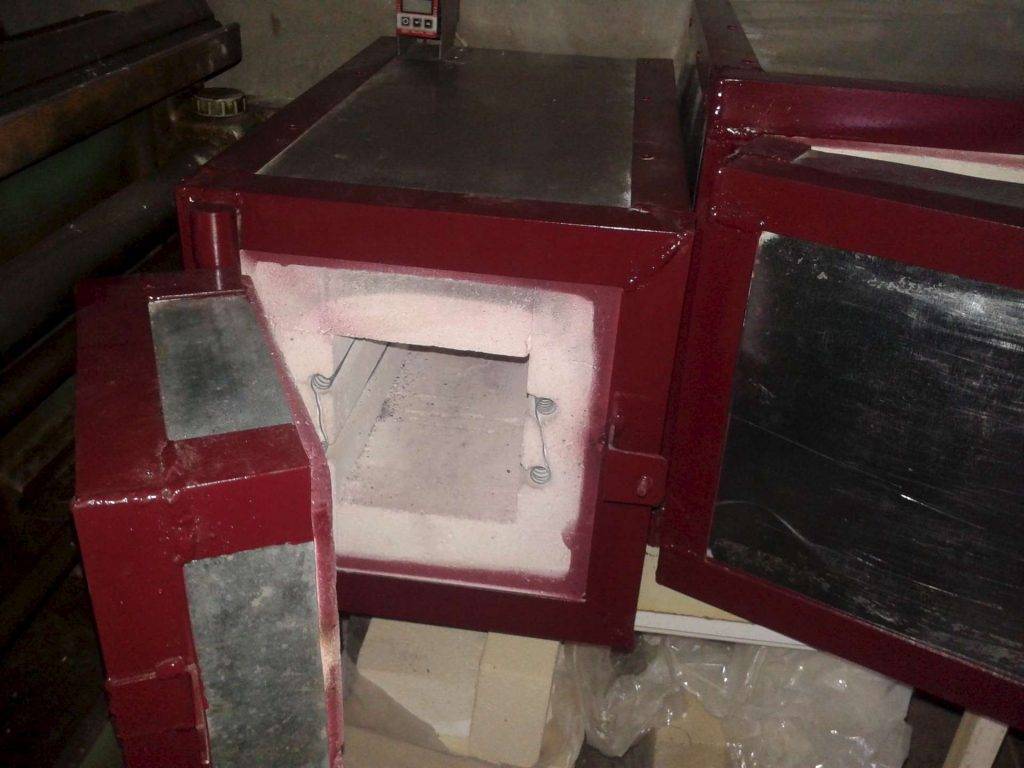

Для удобства сборки его лучше изготовить со съемными передней и задней крышками, которые крепятся на винтах. К передней крышке крепится на петле дверца, которая должна откидываться горизонтально. На дверце при помощи двух болтов через асбестовые прокладки устанавливается керамический элемент, а зазоры заделываются глиной.

Концы нихромовой проволоки выводятся к задней крышке корпуса. На оба вывода должны быть нанизаны керамические изолирующие «бусы». Проволока присоединяется к штырьковому разъему. Такие разъемы, а также изолирующие «бусы» можно взять от старых электроприборов. К разъему будет присоединен стандартный шнур с вилкой для включения в электрическую сеть.

Все свободное пространство между нагревательными элементами и корпусом следует плотно забить асбестовой крошкой. Кроме того, в конструкции печи должна быть предусмотрена клемма заземления.

Для удобства работы в нагревательной камере нужно сделать два небольших отверстия: одно на задней стенке диаметром 10 мм – для установки термопары, другое на дверце диаметром 18–20 м – для наблюдения за внутренним пространством печи во время работы. Оба отверстия должны быть снабжены закрывающими металлическими шторками.

На дно рабочей камеры следует положить пластину-подкладку из тонкой нержавеющей стали 0,5–0,8 мм.

Печь рассчитана на 220 В переменного тока. Разогревается до максимальной температуры 950 градусов в течение часа. Вес печи около 10 кг.

Необходимые материалы

Непосредственно для изготовления печи понадобятся материалы:

  • шамотный кирпич
  • спираль на полтора кВт
  • жаропрочная глина или мертель

После ее изготовления она помещается в кожух. Его можно сварить из 2 или 3 мм листов стали. Размеры его берутся исходя из размеров печи. Также в виде кожуха можно использовать старую газовую или электрическую духовку, предварительно удалив с нее все пластиковые детали и элементы. Место между печью и кожухом заполняется изолирующим материалом, таким как минеральная вата.

Для работ по обжигу керамики лучше подходят печи с вертикальной загрузкой. В печах где преимущественно работы будут вестись с плавкой, закалкой или прочей обработкой металлов следует контролировать процесс нагрева изделия путем применения термодатчика, загрузка в такие камеры заготовок производятся горизонтально.

Рассмотрим пошагово пример выполнения муфельной печи

В данном случае для кожуха используется старый железный прямоугольный бак. Его следует немного доработать и он будет полностью пригоден для своей роли. Обрезав болгаркой край от бака, на котором круглое отверстие, шириной 5-10 см. По краям сверлим отверстия для крепежа дверцы к корпусу на завесах.

Работу следует начать с планирования: Собрать из кирпича печь на сухо, сделать на нем изнутри разметку, в тех местах, где нужно будет уложить спираль. В кирпиче по произведенной ранее разметке, с помощью дрели, используя победитовое сверло, следует сделать углубления. На иллюстрации ниже дрель поставлена под углом к пазу, именно так оптимально можно достичь требуемого результата.

Подготовленный кирпич складываем в печь, из уголка следует выполнить внешний каркас для нее. В пазы вкладываем спираль. Обмазываем всю конструкцию раствором мертеля на воде. Замазать следует все щели.

Далее следует сделать электронный блок, который будет управлять нагревом спирали. При чем нагреваться печь будет не просто, а это будет ступенчатый нагрев. Для этого используется ступенчатый терморегулятор. Под муфельную печь следует изготовить подставку во избежание потерь внизу. Рамка из уголка вырезается и сваривается по углам, по бокам на нее привариваются ножки, также из уголков. Сверху навариваются ряд из пластин.

Используем специальную стекловолоконную термоусадку. Она служит для защиты термопары, характеристики которой следующие: хромель-алюмель (ТХА) диаметр 0,5 мм, длинна 1м. Также используем керамическую трубочку с двумя отверстиями под термопару. Потребуется еще толстая термоусадка, для питания спирали. На термопару одеваем теплостойкий кембрик из стекловолокна, ее концевик вставляем в керамическую трубочку. Вверху печки, обычным сверлом делается отверстие и туда надо вставить термопару и замазать мертельным раствором. Дать просохнуть.

Для подключения потребуется специальный термостойкий провод для электрических печей. Обмазанная печь прячется в кожух, ее теплоизоляция будет обеспечиваться базальтовой ватой. Вверху корпуса кожуха нужно сделать отверстие для вывода проводов питания и термопары для управления ею. Перед окончательной упаковкой в вату следует сделать тестовое подключение печи.

Само устройство устанавливается на лист асбеста. Укладку ваты следует проводить в медицинских перчатках. Блок управления для печи. Далее приступаем к изготовлению блока управления печью.

Набор комплектующих состоит из:

  • корпуса (взят от маленькой электрощитовой)
  • контактер электромагнитный (в данном случае еще «советский»)
  • клемники (один керамический для соединения спирали нихромовой из муфельной печи к проводам питания, и побольше из огнестойкой пластмассы для основной коммутации)
  • автомат на 16А; болты, гайки, гравера; провод с толстым сечением и вилку
  • терморегулятор Профиль-М-1К многоступенчатый одноканальный

Терморегулятор может нагревать по сложному графику, можно задавать время и температуру нагрева в этот интервал.

Так выглядит готовое устройство:

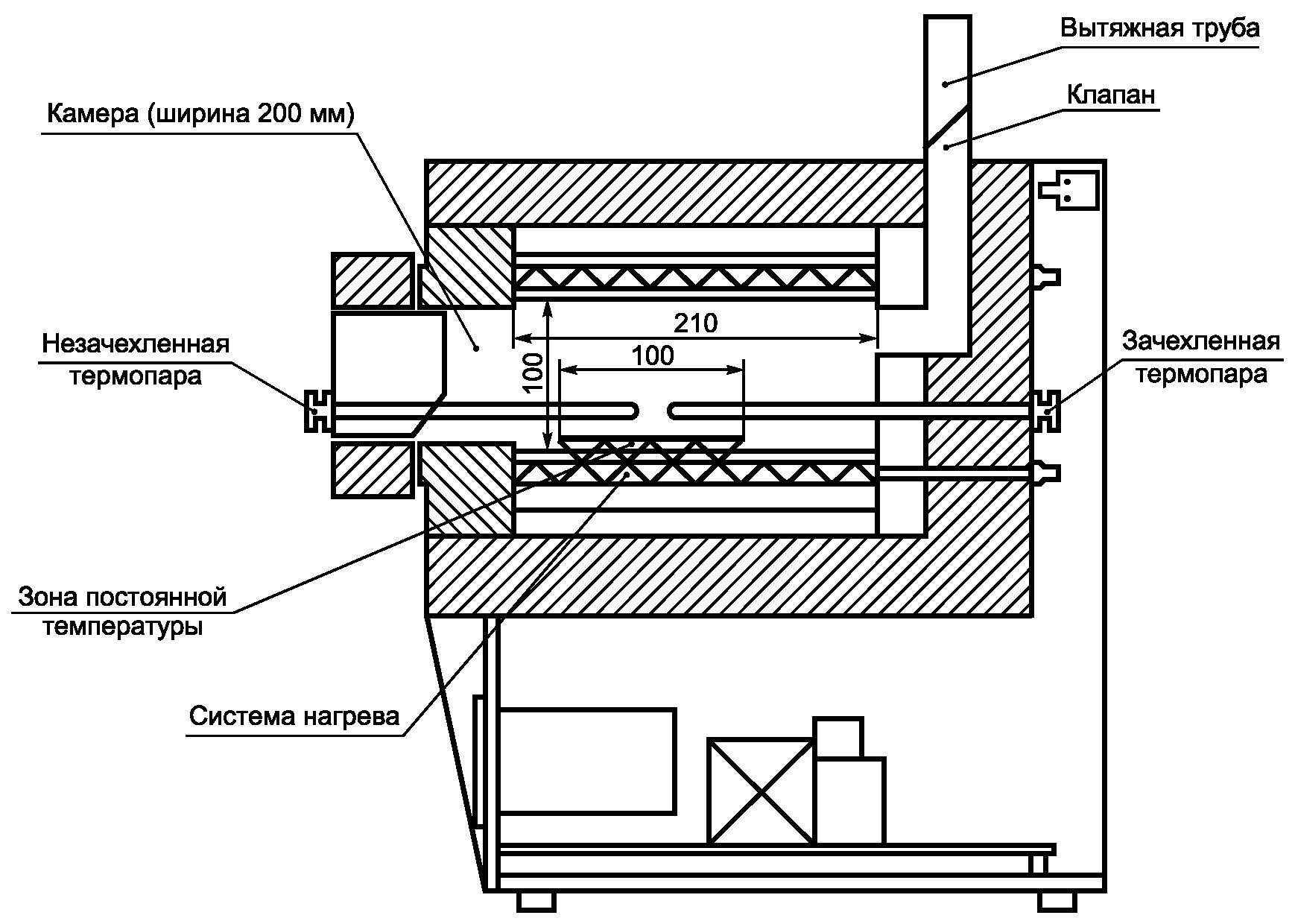

Конструкция муфельной печи


При всей своей многофункциональности муфельные печи имеют относительно простое устройство. Особенность приборов состоит в использовании особых комплектующих, способных выдерживать температуры до 2000ºС.

Изделия состоят из таких деталей:

  1. Корпус. Форма и размер определяются объемом задач, которые возлагаются на приспособление. В обязательном порядке устанавливается клапан для стравливания выделяемых в процессе обработки газов. Корпус может быть металлический или из современных полимеров.
  2. Нагревательный элемент. Это может быть угольная или дровяная печка, ТЕН, газовая горелка.
  3. Внутренняя обшивка. Стенки обкладываются керамическими пластинами, а в кустарных условиях шамотным кирпичом.
  4. Дверка. Существуют различные модели, от самых простых с ручкой до современных, где используется система рычагов, исключающая контакт с раскаленными деталями.
  5. Коммуникации. В зависимости от типа изделия это силовой кабель, баллон и шланг высокого давления, механическое поддувало.
  6. Муфель. Капсула из химической керамики стационарного или сменного типа.
  7. Органы управления. Устройства могут комплектоваться светозвуковой сигнализацией, интерфейсом для связи с компьютером, регистрирующим прибором, терморегулятором-программатором.

Блок управления

В блоке управления нижняя и верхняя крышки снабжены решётками для охлаждения выводов нагревателя. Всё таки диаметр выводов 3 мм. К тому же излучение тепла через днище плавилки тоже присутствует. Регулятор охлаждать не надо- 10 ватт всего. Заодно охладим и холодные концы термопары. Блок управления с регулятором температуры Термодат-10К2. Вверху справа- тумблер включения. Вверху слева- рычаг лифта тигля со стержнем лифта(нерж. электрод Ф3мм).

Почему я выбрал в качестве регулятора именно Термодат. Имел дело с Овен, но после одной зимы в неотапливаемом помещении, у него слетела прошивка. Термодат выдержал уже несколько зим и сохранил не только прошивку, но и настройки. К тому же корпус металлический, неубиваемый. (Надо бы хоть пузырь с пермяков взять, за рекламу

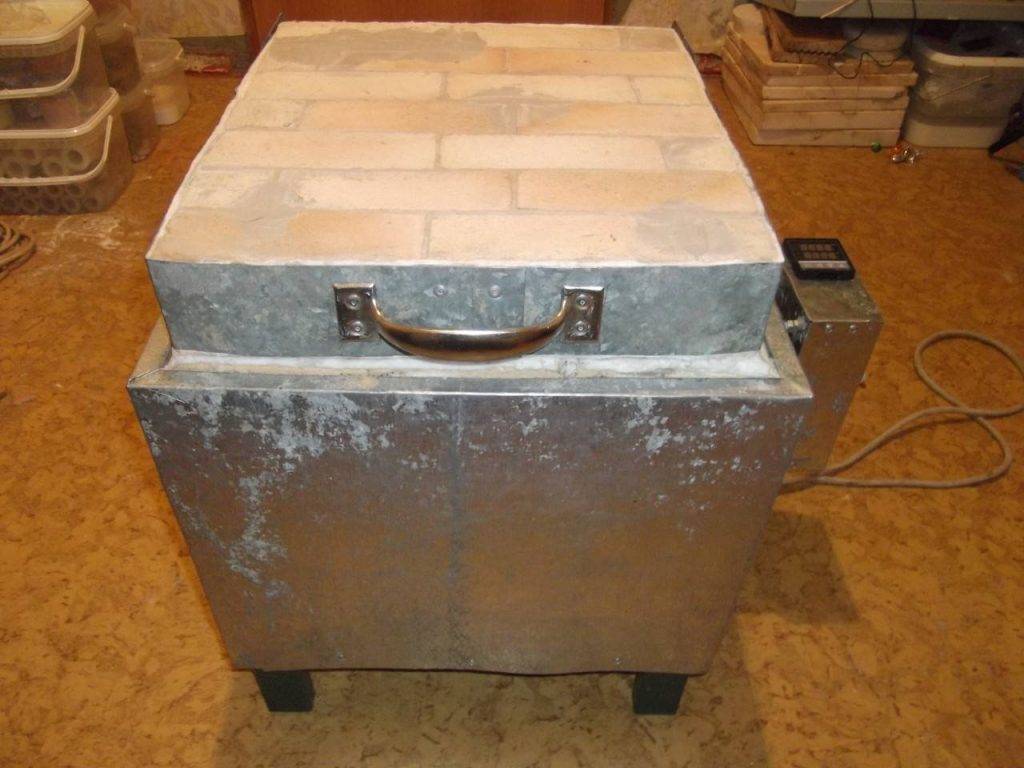

Способ второй. Делаем печку, не имея под рукой металлического корпуса

Процесс изготовления в данном случае мало чем отличается от описанного выше, однако свои нюансы здесь определенно имеются. Начнем с того, что рабочий объем приведенной ниже конструкции составит порядка 13-литров. Спираль, как уже упоминалось выше, сможет прогреваться до тысячи градусов всего за 1,5 часа, при этом температура наружных стенок устройства не превысит 100 градусов. Алгоритм действий должен быть следующим.

Шаг 1. Вначале, используя профильную трубу 4х2 сантиметра (с квадратным сечением) сооружаем подставку для прибора. После этого окрашиваем готовую подставку эмалью.

Шаг 2. Поверх подставки крепим лист оцинкованной стали (его толщина должна составлять примерно 0,1 сантиметра), используя для этого саморезы «по металлу».

Шаг 3. Стены изготавливаем из шамотного кирпича и специального каминного состава (все так же, как в предыдущем варианте). По застывании раствора проделываем канавки под спираль.

Шаг 4. Дно собираем из кирпича отдельно, для крепления используем все тот же раствор. Перед тем, как продолжить работу, дожидаемся полного высыхания конструкции. Не забываем смачивать каждый кирпич непосредственно перед укладкой.

Шаг 5. Поверх металлического основания укладываем термоизоляционный слой (можем использовать для этого все ту же базальтовую вату). В целях максимального уплотнения данного слоя его необходимо увлажить перед тем, как фиксировать кирпичное днище.

Шаг 6. Продолжаем традиционную кладку печи, но стараемся, чтобы все пустоты и швы были тщательно заполнены.

Шаг 7. Крышку для камеры традиционно делаем из шамотных кирпичей, но при этом скрепляем их между собой посредством металлической стяжки.

Шаг 8. Укладываем спираль в подготовленные канавки, утепляем конструкцию снаружи термоизоляционным материалом. Далее закрываем все листами цинкованной стали, которые вырезаны в соответствии с размерами полученной камеры.

Как видим, для этого требуются познания не только в печном деле, но и в области электричества. С еще одним возможным способом изготовления можете ознакомиться из приведенного ниже видеоматериала.
