Печь на пеллетах своими руками: подробная инструкция с фото, видео

Что такое пеллеты и их основные достоинства

Пеллеты своими руками

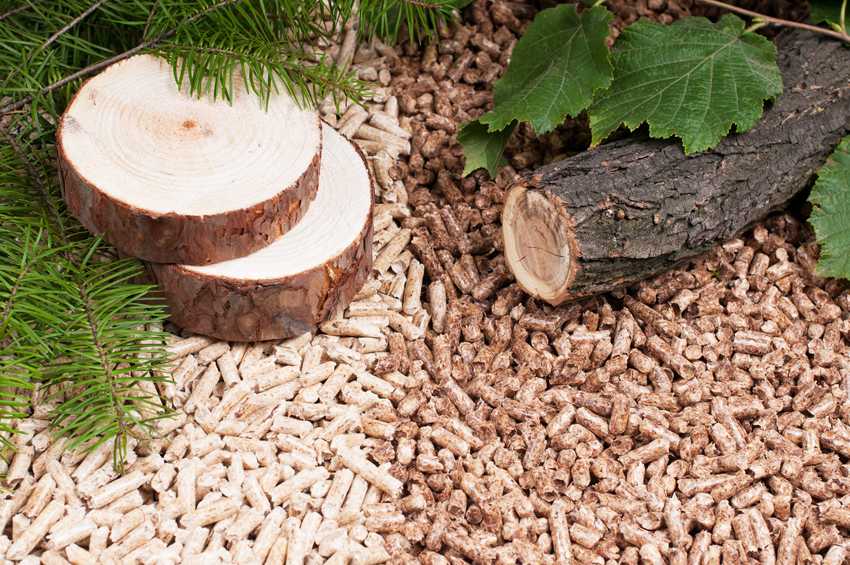

Пеллетами называются спрессованные мини-брикеты (гранулы) цилиндрической формы диаметром от 4 до 8 ÷ 10 мм, длиной, как правило от 15 до 50 мм. Сырьем для их производства могут быть самые различные материалы.

Чаще всего для гранулирования используются отходы деревообрабатывающих предприятий — опилки или мелкая стружка. Подобные пеллеты являются самыми качественными;
В переработку пускают и отходы лесозаготовки и первичной обработки древесины — кору, ветки и даже высушенные листву или хвою;
Активно используют в качестве сырья отходы агропромышленных технологий — солому, подсолнечную лузгу, жмых, зерноотходы, остающиеся после мукомольных линий или производства круп;
Делают пеллеты из торфа — в таком виде этот тип топлива даст максимальную энергоотдачу;
На крупных птицеводческих комплексах нередко устанавливают линии по производству пеллет их куриного помета — решаются проблемы и утилизации, и безотходности производства;
Современные технологии переработки позволяют применять для производства пеллет даже отсортированные твёрдые бытовые отходы.

Безусловно, пеллеты, изготовленные из различных материалов, серьезно различаются качеством и своей потенциальной энергоотдачей. Принято различать три основных типа подобного гранулированного топлива:

Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м³, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

Характеристики пеллет из разного сырья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
Приварить рукоятки и подставки.
Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

Первый и второй ряд необходимо выложить сплошными слоями.
На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
На двенадцатом ряду формируется место для варочной панели.
Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Специальные предложения

	Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА \| код. 411211 \| Legrand	12В 857.30В рубКупить
	Дифференциальный автоматический выключатель АД63 2 полюса, 16А, Тип AC, х-ка C, 30мА \| код. 11473 \| Schneider Electric	2В 853.10В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА \| код. 11450 \| Schneider Electric	1В 784.15В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА \| код. 11452 \| Schneider Electric	1В 925.25В рубКупить
	Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 \| код. SQ1301-0536 \| TDM	4В 009.95В рубКупить
	Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 \| код. WKP15-16-04-10 \| IEK	1В 103.80В рубКупить
	Переключатель 1-клавишный ЭТЮД, открытый монтаж, сосна \| код. BA10-004D \| Schneider Electric	246.55В рубКупить

<index>

Одним из этапов строительства или обустройства загородного дома является установка в нем оборудования для отопления. При этом каждый владелец коттеджа старается выбрать такую систему, чтобы затраты на ее эксплуатацию были минимальными, а эффективность работы максимальной.

Одним из наиболее популярных видов являются печи на пеллетах – котлы, работающие на гранулах, изготовленных из прессованного дерева или отходов деревообрабатывающей промышленности.

Как правильно загружать топливо

Топка и дымоход

На рисунке показана пустая топка. Как работает печь и как ей пользоваться?

В отличие от, к примеру, «бубафони», труба поддувала вставляется сразу в топку штырями вниз. Они должны упираться в днище, при этом поддувало располагается по центру.

Начинается загрузка топлива.
Топливо загружается до уровня дымохода.
Опилки необходимо утрамбовывать.
Чем лучше утрамбованы опилки, тем эффективнее работает печь, и это значительно сказывается на продолжительности работы.
При этом по мере трамбовки и загрузки топлива поддувало необходимо слегка раскачивать в стороны, чтобы образовался небольшой зазор между поддувалом и утрамбованным топливом.
В противном случае процесс разжигания значительно затянется.

Испытания

Проверить качество сварочных работ и герметичность водяной рубашки можно гидравлическим и пневматическим способами. Первый предусматривает заполнение емкости водой и подключение компрессора, который создаст давление. Второй предполагает смазку сварочных швов мыльной пеной, пузырьки которой покажут, где пропускается воздух.

Проверить, как работает печь или котел, можно по следующей схеме:

Загрузить топливную камеру на ⅔ опилками.
Плотно утрамбовать топливо конусным поленом или трубой, которые легко вытянуть из опилок.
Достать опилки из поддувала и дымохода и установить заслонку.
Для равномерного распространения огня на опилки нужно положить бумагу.
Поджечь, закрыть крышкой. Когда огонь хорошо разгорится, можно закрыть поддувало.

Если огонь не схватился, печь не дымит, нет чада, значит, все сделано правильно. Также учтите, что стенки не должны нагреваться слишком быстро.

Об экологичности

Если изготовление гранул, организовано, к примеру, из отходов мебельного производства и макулатуры, то пеллеты могут содержать примеси неорганических материалов (пропитки, клеевые составы, строительные материалы, краску и т.п.). В этом случае, говорить об экологической чистоте, нельзя. Косвенным признаком наличия химических примесей служит образование красно-бурой окалины на печных колосниках, повышенная зольность, а также «химический» запах при горении.

К сожалению, недобросовестные производители часто умалчивают факт наличия неорганических материалов в составе природного сырья. Получить сертификат, предоставив экспертам пеллеты органического происхождения и реализовывать «под этим сертификатом» продукцию из сомнительного сырья, такое, увы, нередко.

При сжигании пеллетных гранул количество выделяемого в атмосферу углекислого газа, не превышает тот объём, который бы образовался при естественном разложении древесины. Всё просто — закрытый углеродный обмен.

Ещё факты: После сгорания 20 кг (стандартная норма мешка) древесных пеллет, остаток золы составляет 0,2-0,3 кг, что составляет по объёму, примерно один стакан. Это значит, что печи на пеллетах, нужно чистить очень редко. При сгорании они не выделяют запах и образуют практически бесцветный дым*.

*при условии сжигания в котлах длительного горения (пиролизным методом).

Пеллеты: что это такое? Подробная характеристика топлива

Данное сырье отличается высокой энергоемкостью. Именно благодаря этому оно получило широкое распространение. Один килограмм гранулированных пеллет при переработке выделяет приблизительно 5 кВт/ч тепла. Из этого следует, что для организации отопления стандартного частного дома, имеющего средние габариты, понадобится около 2 кг материала в час.

Пеллеты для горелки загружаются в устройство приблизительно 1-2 раза в сутки. При загрузке новой порции сырья рекомендуется проводить очистку зольника от продуктов сгорания. Покупные горелки требуют еженедельной очистки, а самодельные приспособления загрязняются еще быстрее. Устройство, изготовленное своими руками, рекомендуется очищать приблизительно 1 раз в 3 дня. В противном случае оно довольно быстро выйдет из строя.

Некоторые модели горелок не требуют загрузки в течение 5 дней. В качестве примера можно привести пеллетную горелку АПГ-42. Такая модель совместима с котлами Теплодар-Купер.

Недостатком пеллетных горелок является обратное горение, которое сопровождается проникновением зоны пиролиза в бункер, предназначающийся для хранения и подачи топлива. Это влечет за собой задымление помещения, в котором находится отопительное оборудование, а также существует вероятность пожара.

Пеллеты – это гранулы небольшого размера, которые изготавливаются из дерева и используются в качестве топлива.

Пеллеты из опилок или любых других переработанных отходов при избытке воздуха в конструкции могут быть сдуты, что приведет к возникновению большого количества отходов (золы). Подача воздуха должна быть четко отрегулирована, в противном случае не только его избыток, но и недостаток могут привести к неэффективной работе и быстрому засорению аппарата.

Потребность гранулированного топлива в воздухе определяется в первую очередь режимом горения

Подбор правильного режима является первостепенной и очень важной задачей. Выход в рабочий режим горелки производится в 5 этапов. Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно.

Первым делом требуется выполнить поджиг. Горелка для котла на пеллетах разжигается с помощью специального керамического стержня-зажигалки, который при включении разогревается до очень высокой температуры (900-1100 °C). Устройства, изготовленные собственноручно, можно разжигать и обычной лучиной.

На заметку! Ни в коем случае нельзя использовать для розжига горелки легковоспламеняющиеся жидкости. В этом случае процесс горения сразу же перейдет в бункер, вследствие чего произойдет пожар.1 кг пеллет при горении выделяет примерно 5 кВт/ч тепла.

Вторым этапом подготовки оборудования к работе является запуск

Очень важно отрегулировать правильную подачу воздуха, чтобы настроить пламя горелки. Далее выполняется разгон аппарата. На этом этапе горелка входит в обычный эксплуатационный режим

На этом этапе горелка входит в обычный эксплуатационный режим.

После разгона необходимо отрегулировать воздух таким образом, чтобы внутри устройства выставилась правильная температура теплоносителя в обратке. Затем нужно прекратить подачу гранулированного топлива и выставить необходимую интенсивность воздуха.

Принцип работы пеллетного прибора

Как правило, стандартная горелка пеллетного типа реализуется заводами-изготовителями уже укомплектованной дополнительными приборами:

шнековое устройство на топливную подачу;
контроллер для автоматического регулирования процесса функционирования;
бункерный короб для топлива;
лямбда-зонд, измеряющий остаточное количество кислорода и автоматически регулирующий горение.

Устройство пеллетного котла

На участке от горелки до шнека иногда монтируется пластиковая гофра, которая позволяет при образовании тяги обратной направленности, предотвратить распространение огня.

К основным элементам пеллетной горелки также относятся:

вентилятор на подачу воздуха, располагаемый в нижней части устройства или позади горелки и регулируемый посредством специального контроллера;
термоэлектрический нагревательный элемент, задействованный в автоматическом розжиге пеллет.

Автоматическая загрузка пеллет в топку из бункера осуществляется без непосредственного вмешательства оператора отопительного оборудования. Подача топлива осуществляется посредством шнека с электрическим приводом, а также проверяется контроллером с температурными датчиками и индикаторами, отражающими работу пеллетной горелки.

Схема управление температурным режимом теплового носителя в системе отопления очень простая.

При достижении определенных температурных значений, горелка переводится контроллером в режим «ожидание» с продолжительным тлением топлива. После того, как тепловой носитель охлаждается до необходимого уровня, датчиком подаётся сигнал на включение вентилятора горелки, что вызывает загорание пеллет и перевод оборудования в стандартный рабочий режим. Для розжига может быть задействован ТЭН.

Работоспособность пеллетной горелки зависит от скорости подачи топлива в топку и его количества, поэтому только грамотная настройка этих параметров способствует обеспечению оптимальной эффективности функционирования оборудования.

Особенности пеллетного котла

Котёл твёрдотопливный пеллетный

Рассматриваемый агрегат является одной из модификаций обыкновенного твердотопливного котла, оптимизированной под работу с использованием специальных прессованных гранул в качестве топлива.

Применяемые гранулы являются очень бюджетным топливом, уступающим по этому показателю разве что магистральному газу.
Собрав пеллетный котел, вы сможете обеспечить экономичный и эффективный обогрев собственного дома.
Помимо этого, пеллетные котлы являются одним из наиболее безопасных видов отопительного оборудования для частного использования.

Сырьё для производства топлива

Изготовление пеллет, возможно из любого сырья, которое содержит лигнин (от латинского — древесина). Чем выше процент лигнина, тем выше теплотворная способность. Наиболее эффективное сырьё – хвойные и лиственные породы.

В идеале, лучшей в показателе «тепловыделения при сгорании», считается плотная (ядровая) часть дерева.

А, в общем, в переработку идёт всё — кора, щепа, опилки, древесные отходы. Кроме этого, исходным сырьём служит солома, початки кукурузы, подсолнечника, рапса, лузга семенных культур, виноградная лоза, кустарники, торф, камыш и некоторые органические отходы.

Биологическое сырьё для производства пеллет

Правильно изготовленные пеллеты, имеют теплотворность сравнимую с бурым углём. Но зольность гранул составляет 1-3%, против 8-15% у бурого угля.

В зависимости от сырья и температуры гранулирования, пеллеты отличаются цветом. Поэтому цвет, не является показателем, определяющим качество продукта.

Личный опыт: в 2004 году находясь в Швеции, видел выращивание биомассы. Её высаживают полосами. Одна полоса – взрослое растение, вторая – подрастающая, третья – земля «под парами». Растение — селекционный сорт кустарника с толстыми ветвями, достигающий пика своего роста (около 2 метров в высоту) через три года. Затем его срезают с помощью специальных «комбайнов». Таким образом, каждый год, снимается новый урожай.

Запуск и уход за котлом

Перед первым запуском конструкции потребуется пригласить специалиста, чтобы он проверил все элементы на соответствие требованиям безопасности. Самостоятельно проводить включение не рекомендуется.

Запуск осуществляется только после проверки агрегата на соответствие выбранной схеме. Должна быть проверена герметичность дымохода, бункера и самого котла. Перед стартом нужно удостовериться в том, что система отопления заполнена, а давление в ней соответствует параметрам, подходящим для работы. Все приборы и автоматика должны быть исправными.

Уход за агрегатом не сложный. По мере выгорания требуется подкладывать топливо, чистить печь от золы, а также контролировать работоспособность элементов автоматики. Отдельно потребуется проверять, как работает горелка и система поджига.

Принцип работы гранулятора

Изготовление гранул процесс, применяемый на многих производствах, в частности, для переработки полимеров. В крупном производстве используется экструдер, позволяющий создавать из полимеров, например, трубы. При помощи такого устройства изготовление гранул получается автоматизированным и достаточно легким. Однако, в связи с дороговизной этого аппарата, многие предпочитают построить его самостоятельно. Принцип работы гранулятора, изготовленного своими руками, мало чем отличается от заводской версии – специальные ролики продавливают измельченное сырье через отверстия матрицы.

Гранулятор состоит из следующих элементов:

Опора и корпус;
Матрица с конусовидными отверстиями;
Зубчатые ролики или шнек;
Жестяные листы;
Резервуар для сырья;
Электродвигатель;
Редуктор;
Вал.

Перед тем как начать эксплуатацию гранулятора, стоит ознакомиться с принципом его работы, изучив инструкцию

Из какого сырья производят пеллеты

Нет особых ограничений в использовании сырьевого материала для изготовления пеллет. Главное – они должны быть природного происхождения, плюс – горючими.

Но к сырьевому материалу есть свои требования:

Зольность. Это несгораемые остатки, которые остаются после сжигания топлива. У пеллет этот показатель не должен превышать 3%.
Влажность – 8-15%.
Минимальное количество химических компонентов, таких как сера, хлор, азот и прочее.
Свежесть материала, потому что старое сырье теряет свою энергетическую ценность.
Возможность его гранулировать. Не все природные горючие материалы имеют невысокую прочность. А чем прочнее сырье, тем слабее пеллеты в плане твердости. Потому что их сложнее прессовать.

Переработка опилок, жмыха, шелухи, кожуры семян

К сожалению, отходы агропромышленного комплекса соответствуют не всем параметрам. У них высокая зольность, невысокая энергетическая ценность, плюс – большое содержание химических элементов. Единственный плюс, который перебивает недостатки, минимальная цена. Это снижает себестоимость пеллет.

Гранулированное топливо из сельскохозяйственных растительных отходов обладают достаточно неплохой энергетической ценностью – до 5 кВт/кг. Но у них по сравнению с древесиной повышенная зольность – 1,5-3%. Поэтому пеллеты из такого сырья относятся к третьему сорту. Отсюда и невысокая цена.

Изготовление пеллет из древесины, сены и соломы

Пеллеты из древесины без коры – первый сорт. Зольность такого топлива не превышает 0,5%, тепловая мощность – 5,4 кВт/кг. Это самый дорогой вариант.

Древесина с корой относится ко второму сорту. Сюда же можно причислить пеллеты из соломы и сена. Здесь зольность – 1-1,5%, мощность сгорания 5,2 кВт/кг.

Технология изготовления пеллет из древесины

Способ изготовления прост. Включает несколько технологических операций:

Сортировка древесины по размерам: на опилки и стружку, а также на щепу, ветки и горбыль.
Дробление крупных элементов.
Дробление мелких элементов до получения размеров длины до 4 мм, толщины до 1,5 мм.
Сушка. На выходе влажность не должна превышать 12%.
Грануляция. Здесь и используется гранулятор опилок.
Вторичная сушка готового материала.

В процессе прессования из древесины выделяется лигнин. Это природное полимерное соединение, которое содержится в клетках растений. Именно он и связывает между собой частички древесины, то есть склеивает их.

Как сделать гранулятор для производства топливных пеллет своими руками

Для того чтобы делать пеллеты самостоятельно, нужно собрать специальную машину. С виду, да и технически, она чем-то напоминает мощную мясорубку. То есть опилки засыпают в бункер, затем мощный бур их сдавливает под большим давлением и на выходе получаются гранулы. Впоследствии их сушат и упаковывают в мешки или другую тару. Никаких дополнительных материалов и ингредиентов для производства пеллетов не используется, здесь необходимо лишь давление и влага, необходимые связывающие вещества уже есть в древесине. Материалы и инструменты для сборки гранулятора:

— мощный двигатель; — редуктор (используется цепная передача); — матрица; — червячные колеса; — два цилиндра (делается из труб); — уголок для создания рамы; — болгарка; — сварка; — дрель и прочий инструмент.

Зачем нужна горелка

Пеллеты только начинают покорять отечественный рынок, но те, кто уже успел воспользоваться таким видом топлива хорошего качества останавливаются именно на нем. Но возникает вопрос, если это по большому счету обычные дрова, которые можно загрузить в топку, то нужно ли заморачиваться с дополнительными механизмами. Мнение имеет право на существование, но если поступить именно так, то сгорание материала составит 80, а то и 40%. Все остальное будет идти в утилизацию. КПД при этом получается минимальным. Горелка позволяет повысить сгорание материала до 98%. Не рекомендуется использовать пеллеты в пиролизных котлах, т. к. пеллеты могут нанести вред, который потребует обслуживания котла.

Температура в горелке при сгорании пеллет может достигать тысячи градусов по Цельсию. Именно поэтому возникает вопрос о том, можно ли поставить пеллетную горелку в свой твердотопливный котел. Если при сборке хорошо понимать принцип работы пеллетной горелки и следовать четким инструкциям, то она может стать хорошим дополнением к основному виду топлива.

Использование пеллетной горелки для печи

Пеллетные горелки – это универсальное устройство, которое полностью автоматизирует процесс подачи топлива и поддерживает заданную температуру.

Сегодня на рынке можно найти большое количество моделей, которые успешно себя зарекомендовали. Они могут работать как с использованием электрической энергии, так и с применением сжатого газа. Первый вариант более безопасен, так как подачу энергии можно моментально ограничить в случае аварийной ситуации.

Пример пеллетной горелки

Важной особенностью подобных горелок является автоматизированный механизм подачи топлива, который не требует постороннего вмешательства. Все, что необходимо сделать, — это ввести настройки, проверить их корректность, в случае необходимости изменить их до требуемых показателей, а затем лишь контролировать наличие топлива. Современные пеллетные горелки имеют несколько основных частей, среди которых:

Современные пеллетные горелки имеют несколько основных частей, среди которых:

Транспортный механизм подачи топлива;
Системы розжига и контроля огня;
Микропроцессор для автоматизированного контроля процесса горения;
Собственно корпус.

Стоимость таких изделий достаточно высока, однако комфорт, который они дарят, стоит затраченных денежных средств!

Устройство и принцип работы

В кирпичной печи

Установить горелку в печь из кирпича достаточно просто:

Собственно в печь вставляется корпус горелки, а затем тщательно крепится с помощью винтов и прочих материалов.
Обычно щели между жерлом печи и стенкой горелки нет, однако в случае наличия отверстия большого диаметра рекомендуется заделать его специализированными герметиками.
Если горелка имеет электрическое питание, то следует защитить кабель питания от воздействия высоких температур. Обычно он выводится за пределы печи и прямого воздействия пламени, поэтому дополнительная модификация конструкции не требуется.
Последним этапом является закрепление камеры для хранения пеллет поверх горелки. Корпус имеет специальный механизм, поэтому Вам потребуется лишь установить его в соответствующие пазы.

Примеры установки на фото:

В печи из металла

Установка пеллетной горелки на металлическую печь практически ничем не отличается от кирпичного варианта

Единственное, на что следует обратить внимание, — это предотвратить контакт корпуса горелки со стенками печи, так как высокая температура может привести к выходу из строя механизма

Установленная в буржуйку пеллетная горелка с бункером

Техника загрузки пеллет

Топить простую кирпичную печь пеллетами достаточно просто. Если горелка имеет электрический механизм зажигания, то следует лишь нажать специальную кнопку. Более дешевые модели не имеют такого функционала, поэтому используется газовая горелка.

Правила топки достаточно просты – следует равномерно и достаточно медленно подавать топлива. Если образуется большое количество золы, то следует снизить скорость подачи, так как пеллеты попросту не успевают сгореть, но плавятся под действием высокой температуры.

Почему именно пеллеты

Для тех регионов, где газ не провиден, такое биотопливо является спасением. Оно весьма эффективно и имеет приемлемую стоимость. Для сравнения: сгоревшие 1 кг пеллет выделяют тепловую энергию, равную 0,5 л дизельного топлива. Они способны выдавать 5 кВт/ч. Чтобы обогреть одноэтажный дом в территории с умеренными зимами, нужно 50 кг пеллет в день. Плюс топлива в том, что его можно засыпать один раз на несколько дней. Все зависит от модели котла. Пеллеты загружают в бункер, а дальше они подаются в саму горелку. Пеллетная горелка, сделанная своими руками, нуждается в обслуживании два раза на 7 дней.

Если говорить о недостатках этого твердого топлива и горелок, то это вероятность обратной тяги. В таком случае огонь вырвется в бункер. Как результат – пожар в доме. Второй момент касается количества и интенсивности подачи воздуха. Пеллеты имеют небольшой вес, а значит, что воздушный поток иногда сдувает их с устройства. Тогда они не сгорят. А когда подача воздуха небольшая, топливо сгорает не целиком

Дабы горелка и печь функционировала правильно, важно придерживаться последовательности

Разжигать топливо нужно зажигалкой из керамического стержня. Она не просто подает прямой огонь на сырье, а нагревается более 1 тыс. градусов. Это делается для того, чтобы во время розжига пламя не уходило в бункер с другими паллетами. Дальше внутрь подается воздух, дабы факел горения оставался стабильным и ровным. После этого происходит выход на рабочий режим, так как внутрь подается большое количество воздуха. Остановить процесс можно прекращением подачи воздуха в горелку.

Установка

Пеллетные котлы необходимо монтировать с соблюдением определенных требований к месту установки.

Выбираем место

Лучше устанавливать агрегат в отдельном помещении из-за внушительных габаритов. Оптимальным вариантом можно назвать комнату с температурой не ниже +10 °C.

Установка за пределами здания нежелательна. Однако при размещении оборудования на улице или в гараже следует расположить трубы под землей ниже уровня замерзания для уменьшения теплопотерь.

Подготовка пола и стен

Необходимо выровнять пол в том месте, где будет монтироваться оборудование. Площадка должна быть достаточно прочной, чтобы выдержать вес самого устройства и бункера с гранулами. На стенах и полу следует закрепить негорючие пластины. Около аппарата обязательно предусматривается место для пеллет.

Вентиляция и дымоход

Монтируем вентиляцию и дымоход, изготавливаемый из негорючего материала. Последний, как правило, выводится на крышу, выступая над ее поверхностью минимум на полметра. Его следует защитить от осадков и утеплить.

Сечение труб дымохода должно быть больше диаметра отверстия, предназначенного для отвода отработавших газов из оборудования.

Устанавливаем оборудование

Подготовив площадку, устанавливаем сам аппарат. Устанавливаем и подключаем горелку, бункер, шнек и пульт автоматического управления. Коммуникации к оборудованию подсоединяем через шаровые краны.

Это облегчит обслуживание системы. Желательно установить фильтры. После подключения всех элементов, производят пробный пуск отопительной системы.

3 Изготовление агрегата

Вариантов конструкций для производства в домашних условиях существует немало. Есть разные чертежи пеллетной горелки своими руками, на них нужно указать размеры каждого элемента и подготовить нужные материалы для работы. В их числе:

труба на основе жаропрочной стали (форма круга или квадрата);
листовая жаропрочная сталь для поддона;
лист металла для внешнего кожуха;
сталь листовая под фланцевую пластину с толщиной в 3 мм и больше;
труба стальная;
подшипники;
шнек;
электрический двигатель для конвейера подачи топлива;
электровентилятор;
редуктор;
шланг гибкий;
инструментарий для работ с металлом и установки крепежей.

Горелку собирают согласно существующим чертежам. Трубу нужно прикрепить на фланцевой пластине, прикрепленной к кожуху. Открытая часть камеры, из которой идет огонь, будет находиться внутри топочной камеры и использоваться для нагрева водяной рубашки.

Если поставить ручной регулятор, можно будет устанавливать требуемое количество оборотов двигателя и вентилятора. Это недорого и просто, однако придется внимательно следить за работой устройства и в зависимости от внешних и внутренних факторов менять режим электрических устройств.

Самодельный прибор может быть оснащен устройством, позволяющим автоматически разжигать и контролировать пламя. Благодаря датчику заполнения в патрубке можно будет смотреть, как осуществляется подача топлива. Естественно, средства автоматизации увеличат затраты на производство прибора, но он будет более удобным в применении.

Как составить чертеж пеллетной горелки

Прежде чем приступить к разработке чертежей, необходимо тщательно изучить существующие конструкции. Это позволит правильно подобрать материал и избежать ошибок при проектировании.

Наличие чертежей существенно упрощает процесс изготовления агрегата. Комплект чертежей пеллетной горелки должен включать в себя деталировку основных узлов и сборочный чертеж агрегата, на котором обязательно обозначаются:

Камера сгорания;
Емкость для загрузки пеллет;
Шнековый транспортер;
Нагнетающий вентилятор.

При индивидуальном использовании, элементы конструкции могут отображаться схематично, без проработки конкретных деталей, однако габаритные и присоединительные размеры должны быть указаны с максимальной точностью. Чертежи отдельных деталей должны содержать исчерпывающую информацию о конфигурации и используемом материале.

В зависимости от выбранного типа чертежи агрегата могут иметь ряд существенных отличий.

Как сделать печь на пеллетах своими руками
