Самодельная печь на отработанном масле

Как повысить эффективность работы печи?

Простейшие печи на отработке, видео сборки, которых можно посмотреть на нашем сайте, подойдут для обогрева гаражного бокса, теплицы или летней кухни. Но для жилых помещений, где постоянно находится человек такое устройство небезопасно. Высокая температура корпуса печи сжигает кислород, затрудняя дыхание. Но эту проблему можно решить, установив агрегат в отдельном помещении, а жилые комнаты, снабдив водяным отоплением с радиаторами.

Для этого труба отработанных газов сразу на выходе из печки, работающей на отработке, пропускается через герметический резервуар, снабжённый специальными штуцерами для циркуляции теплоносителя. Расположение штуцеров выполняется на разных уровнях. К верхнему отводу по законам физики подключается прямая труба подачи теплоносителя в системы отопления, а к нижнему — обратный патрубок. Разводка отопительной системы выполняется в соответствии с площадью отапливаемого здания и его конструктивными особенностями.

5 Чертежи и схемы

Печи, которые работают на отработке, можно сделать любых размеров и форм. Чаще всего для их самостоятельного изготовления применяют отработанные газовые баллоны, куски труб или листовую сталь:

  1. 1. Из металлической трубы. Эта схема имеет в своей конструкции две бочки. Внизу расположен бак для масла с отверстием для заливки. Верхняя часть представляет собой трубу, которая проходит через бочку, заполненную водой. Камеру, расположенную вверху, нужно оборудовать штуцерами для заливки воды. По принципу работы эта печка похожа на самовар, ее поверхность не нагревается до очень высоких температур. Конструкцию часто устанавливают в парниках, помещениях для содержания крупного рогатого скота и небольших зданиях, где может произойти случайное соприкосновение с горячей поверхностью и получение ожога.
  2. 2. Листовая сталь. Печка состоит из бака для заправки топливом, который соединен с камерой сгорания, перфорированной трубы и верхней камеры, оборудованной заслонкой для рассекания огня. На крышке бака находится отверстие с заслонкой для подачи кислорода. Чем больше открыто отверстие, тем сильнее происходит горение.
  3. 3. Из газового баллона. Печка делается из обычного использованного газового баллона с обрезанным верхом. Систему оборудуют автоматической заливкой топлива, при этом маслопровод находится внутри камеры сгорания, что дает возможность эффективно нагреть масло. Водяной контур делается в форме котла, сквозь который проводится дымоотвод. В качестве одного из способов подсоединения контура используют медную трубу-теплообменник, которую оборачивают несколько раз вокруг корпуса камеры сгорания. Нагрев в таком случае происходит слабей, но при этом варианте подсоединения теплообменника уменьшается возможность закипания теплоносителя в системе.
  4. 4. Из профилированной трубы. Чтобы самостоятельно сделать эту печь, используют квадратную профилированную трубу размером 190х190 мм и 110х110 мм. Конструкция характеризуется небольшими габаритами и легкостью изготовления. Поверхность можно применять в качестве варочной плиты.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

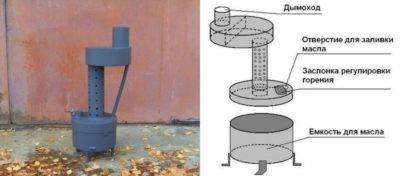

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Качество профлиста для забора имеет значение

Минимальная толщина составляет четыре миллиметра. Металл является слишком тонким, подвержен любой деформации. Дачники отличаются бурной деятельность, однако задев ограждение, скажем, тележкой, получится очень легко оставить неисправимый след, чаше вмятину. Избегая аналогичных неприятностей, для заборного материала используется более толстый металл около семи миллиметров. Подобная величина обеспечивает надежную защиту, сломать ограждение почти сантиметровой толщины – невероятно сложная задача.

Толщина металла для забора из профнастила

Прокатная сталь – основная составляющая изготавливаемых производителями заготовок. Высокая точность работы прокатных станков помогает создавать прочные, удобные, надежные конструкции. Именно поэтому секции используются практически повсеместно: качественные образцы стоят сравнительно недорого. Окружить дом кирпичной оградой будет гораздо дороже, поэтому пока неоспоримое первенство удерживают прокатные блоки.

Стандарты технологии изготовления ограждений предписывают использовать профиль одинаковой ширины, хотя дизайнерские решения могут предполагать одновременно несколько цветовых гамм. Края обязательно должны быть обработаны, отшлифованы, никаких металлических кусочков стружек, заусенцев

Покупая товар частных производителей, следует большое внимание уделить качеству

Стандартные размеры профлиста для забора

Конструкция

В советские времена был распространен прибор — керогаз. Это газогенераторная установка, разлагающая тяжелые виды нефтепродуктов на более легкие фракции, которые хорошо горят и дают большое количество тепловой энергии. современная печь на отработанном масле работает на схожем принципе.

Устройство печи достаточно простое. Установка представляет собой две камеры, соединенные между собой вертикальной перфорированной трубой.

В нижнюю емкость заливают масло и поджигают его. Нагрев вызывает разложение топлива на более легкие фракции, которые устремляются по перфорированной трубе в верхний отсек (камеру дожигания). Отверстия в трубке способствуют активному подсосу воздуха, выполняющего функции наддува и усиливающего горение.

Интенсивность горения в нижней камере регулируется заслонкой, перекрывающей отверстие для подачи воздуха. В верхней камере имеется выходной патрубок, к которому подключается дымовая труба, выведенная наружу. Поверхность верхней камеры плоская и может выполнять роль конфорки для приготовления пищи, кипячения воды и т.п.

При работе печи нет открытого огня, поэтому ее принято считать вполне безопасной. Однако, верхняя камера и перфорированная трубка сильно нагреваются и могут стать причиной воспламенения горючих веществ, оказавшихся поблизости. Необходимо соблюдать правила безопасности и удалить от печи горючие предметы.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

  • Емкость для масла с крышкой и заслонкой;
  • Камера сгорания/пиролиза;
  • Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Лучшие котлы на отработанном масле

Сейчас на рынке присутствует несколько моделей обогревателей на отработке. Для корректного выбора следует рассмотреть обзор каждого из них более подробно.

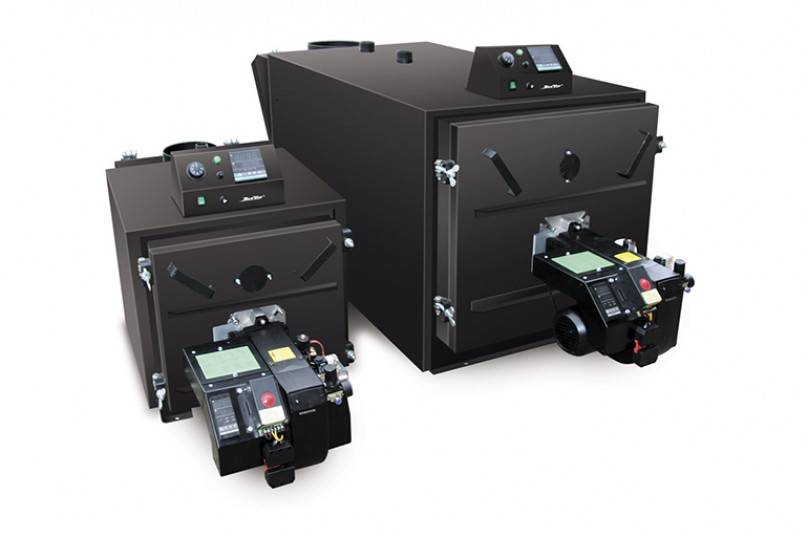

Danvex B-30

Отопительный котел финского производства для небольших площадей (дома, маленького склада).

Камера сгорания производится из стали, имеется цифровая панель для регулирования работы горелки.

Характеристики:

  • размер — 625*585*995 мм;
  • КПД — 88%;
  • диаметр дымохода — 200 мм;
  • расход топлива — 5,6 л в час;
  • потребляемая мощность — 62,6 кВт.
  • объем теплоносителя в рубашке — 72 л.

Danvex B-30 — котел финского производства.

«ГеККОН 50»

Пиролизная модель отечественного изготовления, использующая для топлива большинство типов жидких углеводородов (дизельное топливо, керосин, нефть, мазут, масло). Вязкость и качество горючего не основополагающий показатель, предварительный подогрев и фильтрация не нужны.

Характеристики:

  • вес — 160 кг;
  • размер — 460*660*950 мм;
  • рабочее напряжение — 220 В;
  • температурный предел — 95°С;
  • расход топлива — 2-5 л в час;
  • потребляемая мощность — 100 Вт.

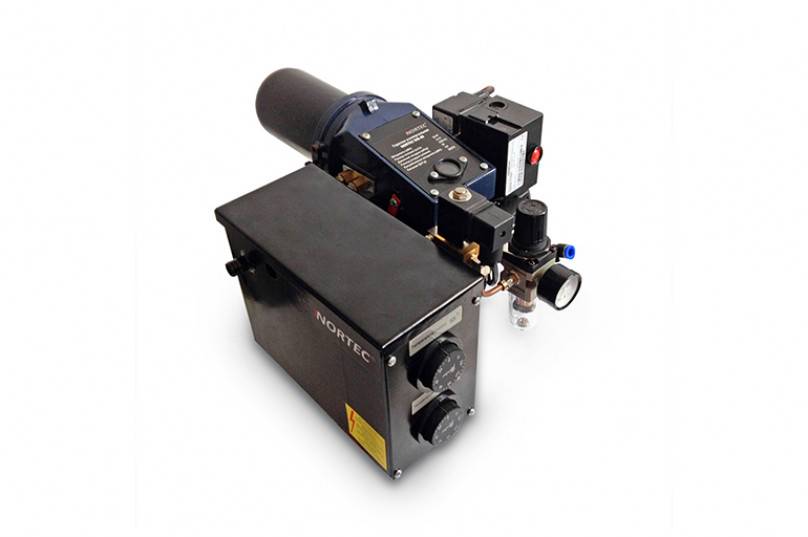

Nortec B70 WB 40

Отечественный вариант финской модели с теплообменником из стали, большими габаритами и заниженными функциональными органами управления, но с более доступной ценой. Мощность 40 кВт, обладает полноценным топливным узлом, состоящим из насоса, фильтра и бака, входящих в комплект.

Nortec B70 WB 40 — отечественный котел.

Работает на сырой нефти, печном топливе, мазуте.

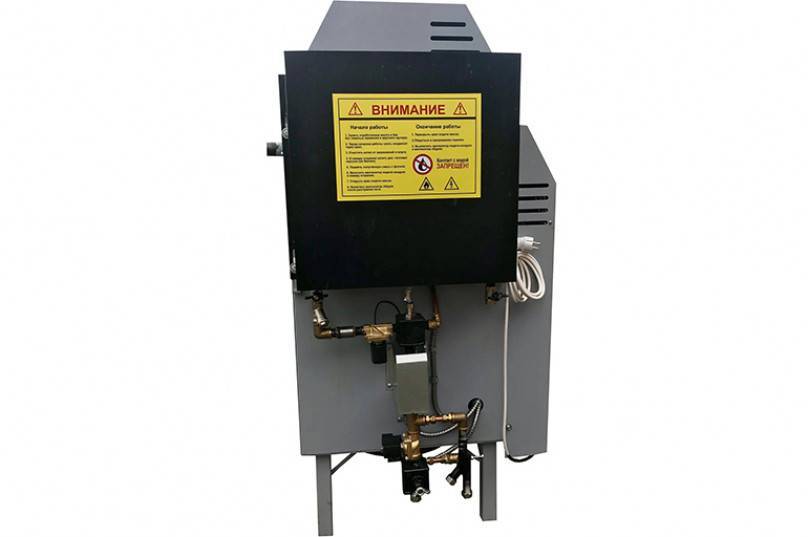

«Тепламос НТ-100»

Отечественное производство, полная комплектация, двухконтурный, т.е. отапливает помещение и поддерживает горячее водоснабжение. Имеет пульт управления, в который входят термостат, термогидрометр, включатель, аварийный термостат.

Наружная часть конструкции покрыта порошковой краской для защиты от коррозии, корпус теплоизолирован стекловатой высокой плотности. Благодаря наличию дверцы техобслуживание камеры сгорания проводится без съема горелки.

Характеристики:

  • вес — 257 кг;
  • размер — 1140*750*1180 мм;
  • диаметр дымохода — 200 мм;
  • температурный предел — 95°С;
  • расход топлива — 6 л в час;
  • тепловая мощность — 99 кВт;
  • давление сжатого воздуха — 0,8-1,0 бар.

Котлы EnergyLogic

Котлы и печи от американского производителя, корпус делается из углеродистой стали, который устойчив к коррозии. Модельный ряд имеет высокий КПД, съемную заднюю панель для очистки, работает на масле отработанном автомобильном, гидравлических систем машин и механизмов, керосине, дизельном и печном топливе.

EnergyLogic делается из углеродистой стали.

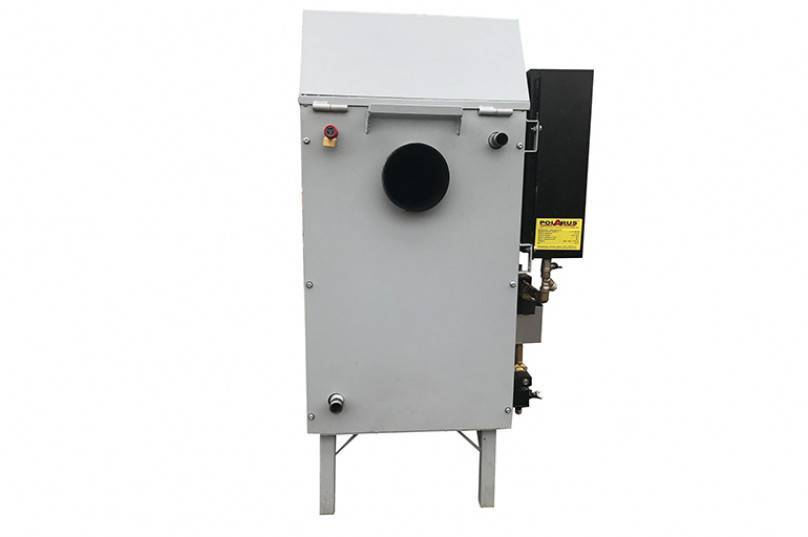

Ecoheat 60S

Подходит как для обогрева помещения, так и для снабжения теплой водой.

Классическая комплектация: камера сгорания, двойная система фильтрации топлива, шланг забора горючего, топливные фильтры, маслопровод, емкость для предварительного нагрева топлива.

Котел изготавливается из листовой стали, корпус теплоизолирован стекловолокном.

Характеристики:

  • вес — 243 кг;
  • размер — 1020*670*790 мм;
  • объем бака — 100 л;
  • тепловая мощность — 60 кВт;
  • расход топлива — 5,4 л в час;
  • давление сжатого воздуха — 0,5-1,5 бар.

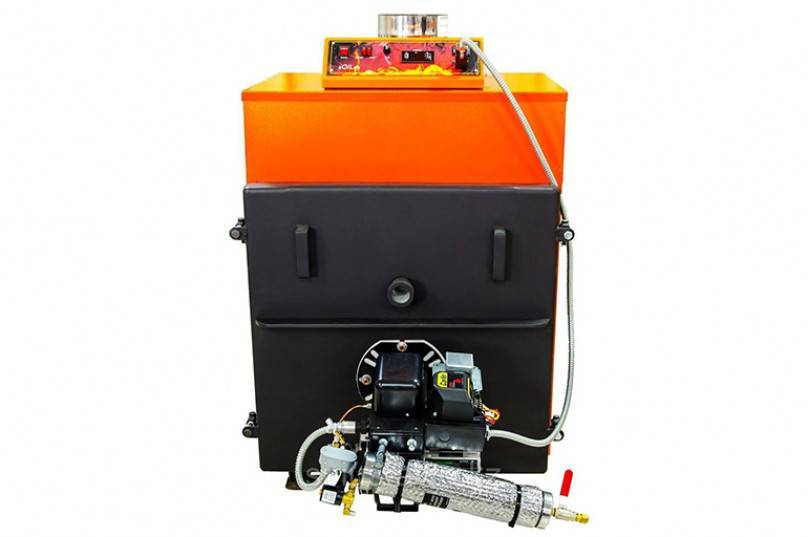

EcoBoil 18

Вертикальный котел, работающий на отработанном топливе, производится в России, имеет маленький размер и маслонасос в комплекте, есть блок автоматического управления. Также для работы может использоваться керосин. Мощность составляет 15 кВт, нуждается в ежесуточной очистке.

EcoBoil 18 — котел, который работает на топливе.

«Ставпечь КДО-2»

Отечественная модель капельного типа, схожая по своим характеристикам с EcoBoil, но автоматика менее функциональна. Мощность 28 кВт, съемная пиролизная чаша, которую можно заменить при необходимости.

EcoBoil-30/36

Одноконтурный котел, максимальная отапливаемая площадь составляет 300 кв. м, осуществляет свою работу на керосине, растительном, отработанном и АКПП-масле.

Характеристики:

  • размер — 580*600*1100 мм;
  • диаметр дымохода — 108 мм;
  • тепловая мощность -28 кВт;
  • объем водяного контура — 38 л;
  • растрата топлива — 0,9-1,6 л в час.

Как проверить самодельную печь перед эксплуатацией?

Чтобы обеспечить корректную и эффективную работу оборудования рекомендуется проверить:

  • целостность сварочных швов;
  • нижний бак, соединительную трубу, дымоход на присутствие засоров;
  • чистоту поддувала, фильтра, шланга подачи топлива;
  • отсутствие влаги (конденсата, воды оставшейся после уборки).

Совет. Отработанное масло должно достигать не более половины высоты нижней камеры.

Регулярная чистка и проверка устройства гарантирует безопасную эксплуатацию, а также продлит срок службы оборудования. Выбор печи на отработке предоставит удобную возможность утилизации масла, позволит сэкономить на покупке дорогостоящего топлива.

Как работает печь на отработанном масле?

Принцип работы печки на отработанном масле довольно прост. Под действием розжига загораются топливные отходы, тем самым нагревая печь. Выделяется тепло, которое отапливает помещение.

Чаще всего в качестве растопки печи применяется отработанное автомобильное масло. Подойдет как дизельное, так и моторное. Но это не единственный вариант доступного топлива. Для растопки печи вполне подойдет кондитерское и растительное масла.

Можно сделать несколько видов отопительных систем на отработанном масле своими руками:

  • буржуйка;
  • капельница;
  • горелка Бабингтона.

Изготовление каждой из них имеет несколько нюансов.

Печки-буржуйки часто делают самостоятельно, так как их конструкция очень проста. Но при этом у них самый большой расход топлива – около 2 литров в час.

Печку-капельницу можно сделать как из трубы, так и из старого газового баллона. На дне устройства размещается чаша с розжигом. Постепенно подается масло. Воздух, попадающий в печку, нагревается. Такая печь может давать до 15 кВт тепла.

Горелка Бабингтона отличается от других печей тем, что подача топлива осуществляется благодаря насосу. В отличие от других печей, работающих на отработанном масле, горелка Бабингтона будет хорошо отапливать помещение даже при наличии большого количества примесей в горючем веществе.

Каждую из таких печей можно сконструировать самостоятельно.

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см

Особое внимание стоит уделять свариванию швов в воронках

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Преимущества и недостатки

Так как сами масляные отопительные приборы стоят недорого и используют дешевое горючее, окупаются они стремительно. Еще выгоднее самостоятельная сборка (конечно, при строгом учете всех технологических требований и при грамотной эксплуатации, но об этом еще пойдет речь в следующих разделах). При правильной сборке и толковой настройке сгорание масла происходит полностью, оно не образует ядовитых продуктов. Масляные котлы содержат очень небольшое количество деталей, что не только упрощает сборку, но и снижает вероятность поломки

Что немаловажно, темп разогрева как самого оборудования, так и помещения, где оно установлено, очень велик

Но стоит учитывать и вероятные проблемы. Так, масляные котлы быстро выжигают кислород. Потому придется приложить много усилий для создания хорошей вентиляции. Использование отработанного масла приводит к частому засорению котлов, обслуживать и просто очищать их придется чаще, чем другие образцы. Котлы такого рода позволяют применять не только отдельные виды природного или синтетического масла, но и их комбинацию.

Но применение разнообразного сырья обуславливает высокий риск присутствия специфических примесей. Потому придется снабжать участок, подающий топливо внутрь котла, особым фильтром. Ввиду быстрого засорения очистительной системы она нуждается в регулярной замене. Таким образом, очевидные слабости и сильные стороны масляного котла обусловлены именно спецификой применяемого топлива. Более точно охарактеризовать систему можно, если разобраться с особенностями ее устройства.

Горелка Бабингтона своими руками

Еще один вид факельных горелок, доступных для изготовления в домашних условиях – сферическая горелка Бабингтона.

В ее устройство входят:

  • тройник диаметром два дюйма;
  • металлическая трубка для подачи топлива;
  • сгон по размеру резьбы используемого тройника;
  • полый стальной шар;
  • воздушный компрессор;
  • металлические уголки;
  • толстая проволока.


Горелка Бабингтона своими руками

Схема конструкции

Тройник – это основа прибора.

  1. В него по резьбе вворачивается сгон с просверленным сбоку отверстием 15 – 20 мм (для розжига) – получаем горелку с соплом.
  2. Сверху буквы «Т», образуемой тройником, сверлится отверстие для подключения трубки, подающей жидкое топливо. Она навивается в виде спирали вокруг нагреваемого пламенем сопла. Это нужно для достижения необходимой температуры и вязкости масла.
  3. А под выходом питающей трубки, внутри тройника, закрепляется шар или полусфера, с калиброванным отверстием 0,27 мм ± 0,02 мм, сориентированным строго по центру сопла. Можно для упрощения задачи использовать жиклёр указанного размера.
  4. Воздух подается от компрессора патрубком, подсоединенным с обратной стороны шара.
  5. Через нижнее ответвление тройника сливаются излишки масла.
  6. Масляная питающая емкость закрепляется подальше от горелки (и выше нее) для обеспечения необходимого давления.
  7. Весь аппарат устанавливается на ножки, которые можно сделать из толстой проволоки. Он должен быть очень устойчивым!

Прибор работает так. На сферическую поверхность подается самотеком или с помощью насоса, масло. Изнутри шара, обтекаемого маслом, выходит под давлением воздух, накачиваемый компрессором.

Он распыляет масло и образует факел, направляемый в сопло. Эта конструкция монтируется внутри тройника. Лишнее масло и примеси собираются в отстойник, расположенный ниже. Чтобы избежать возгорания его нужно расположить как можно дальше от факела.

Преимущество этого типа факельной горелки в том, что она неприхотлива к качеству и вязкости масла. Поскольку через калиброванное отверстие проходит только воздух.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы. Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой».

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Для изготовления печей пригодных только качественные трубы, без признаков коррозии.

Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм.

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

  • Первым делом, следует заняться поддувалом. Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
  • Далее формируется ниша для топки и выполняется дверца для нее. Дверца подвешивается на петлях или крючках.
  • Над топкой приваривается отрезок трубы, который будет использоваться, как каменка. Высота отрезка 30-35 см.

Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.

В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

  • Для его изготовления используется отрезок трубы высотой 0,6 м.
  • К торцовой части отрезка трубы приваривается стальной круг – дно.

Совет! Толщина металла для изготовления дна бака для воды – не менее 8 мм

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Установка готовой печи

Установленная в бане печь из трубы

После того, как изготовление печи для бани из трубы своими руками будет закончено, следует приступить к ее установке. При этом необходимо помнить о соблюдении правил, обеспечивающих пожарную безопасность.

Вне зависимости от того, куплено ли готовое оборудование или изготовлены самодельные банные печи из трубы, при их установке следует руководствоваться нормами, изложенными в СНиП 41-01-2003:

Разновидности печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

  • простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
  • с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
  • капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
  • с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
  • с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Горелка на отработанном масле своими руками – особенности изготовления

Самый простой способ сделать горелку с использованием маленького газового баллона или паяльной лампы. Для работы нужно приготовить:

  • вышеуказанную ёмкость;
  • сварочный аппарат;
  • болгарку;
  • отрезок 1,5-дюймовой трубы;
  • круглую пластину равную внутреннему диаметру трубы;
  • кусок проволоки 6 – 8 мм;
  • болт со сквозным внутренним отверстием для форсунки подачи масла;
  • толстую круглую болванку для крышки.

Начало работы

  1. В баллоне по касательной сверлятся два отверстия: снизу (для входа смеси из воздуха и масла), а сверху для выхода пламени. Ввариваются трубки диаметром 1,5 дюйма. Одна является продолжением другой, только немного выше; для того чтобы огонь закручивался внутри, а не сразу вылетал на улицу.
  2. Сверху делается лючок для розжига и снабжается тяжелой крышкой, чтобы при работе не открывалась напором поступающего воздуха.

Отработка – дешевое топливо и для некоторых типов помещений имеет смысл устанавливать печи на отработанном масле. Печь на отработанном масле своими руками: изготовление по шагам, плюсы и минусы использования.

Инструкцию по изготовлению теплового насоса для отопления дома вы найдете тут.

Некогда в нашей стране широко использовалось паровое отопление? Почему же сейчас оно потеряло свою актуальность? В этой статье https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/parovoe-otoplenie-v-chastnom-dome-sxema.html вы найдете ответ на этот вопрос и узнаете, как устроено паровое отопление частного дома.

Регулирование потока воздуха

Напор и количество поступающего для горения воздуха регулируется самодельной заслонкой (она делается по принципу дроссельной, как в карбюраторе).

Заслонка устанавливается в подающей трубе до топливной форсунки следующим образом:

  • Сверлится отверстие для поворотной оси строго по диаметру имеющейся заготовки.
  • По внутреннему диаметру трубы вырезается круглая пластина, которая в закрытом положении может полностью перекрывать отверстие.
  • Изготавливается поворотная ось в виде буквы «Г» и на нее небольшими болтиками монтируется заслонка.
  • Перед заслонкой в подающей трубе сверлится отверстие или прорезается щель для отвода «лишнего» воздуха (на случай, если для горелки его будет много).

Принцип подачи отработки в саму горелку

Для подачи масла устраивается диффузор во впускной трубе сразу за заслонкой. Диффузор представляет собой точеную кольцевую вставку, немного сужающую проходное сечение. Благодаря ему создается разряжение и масло (или другое жидкое топливо) через форсунку поступает и смешивается с воздухом.

Для подающего трубопровода предпочтительнее использовать металлические трубы. Для топливной емкости хорошо подойдет бак из-под фреона, а игольчатый клапан позволит точно регулировать подачу масла.


Простая самодельная горелка

Масло обязательно нужно отстаивать от воды и фильтровать.

Принцип работы

Топливо самотеком подается на форсунку и засасывается воздухом, проходящим через диффузор. Получившаяся смесь загорается внутри баллона, и факел выдувается на улицу. Таким образом, источником тепла является сама горелка (нагревается до малинового свечения) и факел.

Пламя можно даже использовать для плавки некоторых металлов, например, меди, алюминия и других, имеющих более низкую температуру плавления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
