Печь-камин с водяным контуром

Дополнительный функционал для комфортного отдыха

Печи камины с водяным контуром длительного горения могут иметь ряд отличительных особенностей и полезных функций, обеспечивающих комфортный отдых:

• Установки с грилем, позволяют одновременно производить отапливание помещений, любоваться горящим в очаге пламенем (наличие экрана и дверей, изготовленных из прозрачного жаропрочного стекла), готовить вкусную, ароматную пищу;
• Модели с комбинированным обогревом. Позволяют производить ещё более быстрое отапливание, имеют достаточно высокий КПД. Тепло вырабатывается как посредством водяного контура, так и дымоходной трубы (воздушный нагрев).

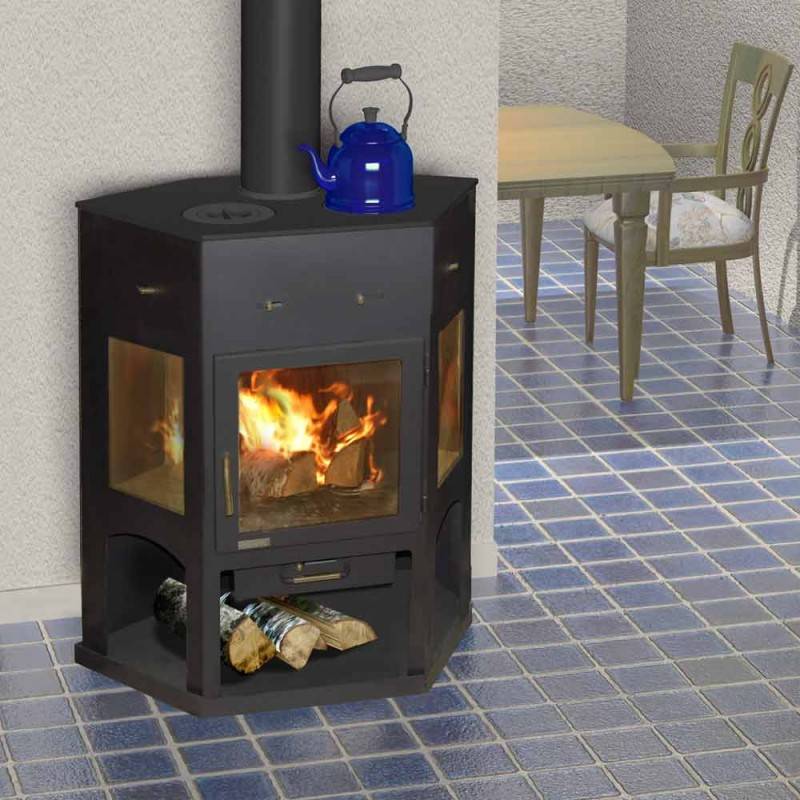

Наличие барбекю и варочной поверхности позволяет готовить

Наличие барбекю и варочной поверхности позволяет готовить ароматную и вкусную пищу, осуществлять подогрев воды

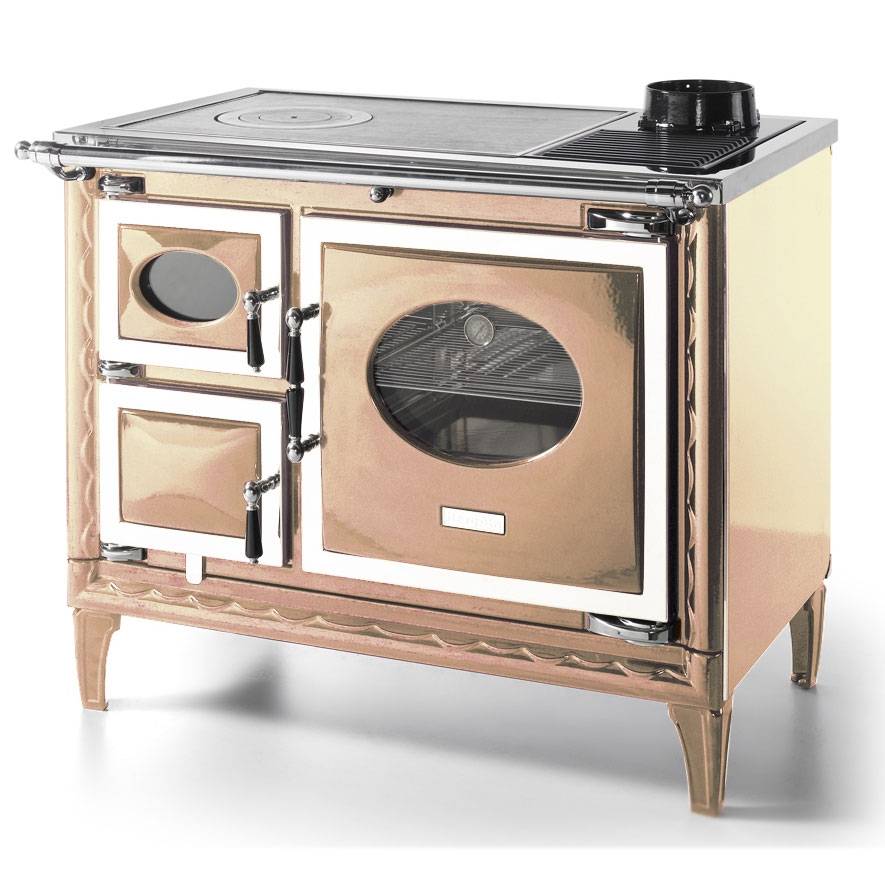

Многофункциональная модель с двумя топками

Многофункциональная модель с двумя топками, зольниками и варочной поверхностью

Простое подключение печи с водяным контуром

Простое подключение печи с водяным контуром

С водяным контуром (топки котлы)

Для отопления камином сразу нескольких помещений лучше всего использовать каминную топку с водяным контуром. Конструкция такой топки позволяет не только осуществлять нагрев помещения путем воздушной конвекции, но и использовать часть получаемой тепловой энергии для нагрева воды в специальном водяном контуре.

Современный камин с водяным контуром позволяет обеспечить разводку горячей воды к батареям нескольких помещений и использовать ее для различных хозяйственных нужд. Так как большинство топок котлов имеют высокий КПД, оснащены системой двойного дожига, то расход топлива в таком камине будет сравнительно небольшим, даже при повышенной мощности изделия.

В нашем ассортименте представлены модели чугунных и стальных каминных топок с водяным контуром наиболее популярных европейских производителей, компаний Ferlux, Kratki, Hergom, Tarvana, Seguin, Nordica, а также не менее качественная продукция российских брендов Мета и Экокамин. Большое количество моделей в разных ценовых категориях позволит покупателю выбрать топку с лучшими показателями.

Принцип работы каминной кассеты с водяной рубашкой

Топки для каминов с водяным контуром, работают по принципу дровяной печи. Внутри корпуса расположен теплообменник, внутри которого циркулирует теплоноситель. Водяной контур, в свою очередь, подключается к системе отопления радиаторного типа. Теплоноситель отдает тепло и возвращается обратно в каминную топку, где нагревается повторно.

Принцип работы водяного отопления от топки, зависит от используемой конструкции и внутреннего устройства. Принято различать несколько каминов закрытого типа, отличающихся особенностями горения и принципом циркуляции теплоносителя:

• Длительность горения – в классическом камине, дрова сгорают за 1,5-2 часа. В топке закрытого типа, продолжительность горения увеличивается до 3 часов. Существуют топки, в которых используется принцип медленного сжигания топлива. Период горения увеличивается за счет точных настроек подачи воздуха и отвода продуктов сгорания.Каминные топки длительного горения, работают в течение 6 часов от одной закладки. Предусмотрена функция вторичного дожига отходящих дымовых газов.

Тип циркуляции теплоносителя – конструкция топки позволяет подключение к системе отопления любого типа. Топку устанавливают в открытые и закрытые системы с насосной и естественной циркуляцией теплоносителя.

Топки с подключением к циркуляционному насосу, предназначены для установки в больших по площади и этажности домах. Естественная циркуляция применяется в небольших зданиях. На эффективность последних, влияет точность соблюдения угла наклона трубопровода и другие факторы.

Насосная циркуляция обеспечивает равномерный прогрев радиаторов отопления, независимо от удаленности от основного источника тепла. Теплоэффективность топки с подключенным насосом, увеличивается как минимум на 40%.

Кирпичная печь

Конфигурация старинной печки мало приспособлена к тому, чтобы совмещать ее с водяными рубашками, баками, трубами, и прочими элементами водяного отопления. Здесь нужны особые чертежи и схемы.

К тому же под кирпичную печь необходимо подводить фундамент, обеспечивать условия для правильной тяги. Эти работы требуют, чтобы мастер имел хорошие навыки каменщика и знания инженера. Иначе вы рискуете отравиться продуктами горения (угарным газом) или попросту развалить дом.

Читайте здесь — Чистка дымохода — пошаговое описание как быстро и просто очистить от сажи дымоход (70 фото и видео)

Обзор популярных моделей

Наиболее легким в монтаже и подключении считаются отдельно стоящие аппараты, выполненные из стали и чугуна, с вмонтированным теплообменником. Они могут быть расположены в двойном корпусе, создавая водяную рубашку вокруг камеры, или располагаться в верхней его части. Выведенные наружу патрубки просто подключаются к контуру отопления. Для самого отопительного прибора достаточно подыскать удобное место в любой зоне комнаты, где можно вывести дымоход. Главное – не забыть закрыть пол металлическим экраном поверх негорючего покрытия (лист минерита, например).

Печь-камин АКВА

Изготавливаются из стали в форме пластин в 5 мм. Поперечная грань и камеры закрыты жаростойкой плиткой, в случае повреждения которой можно произвести замену.

Изделие включает в себя дверцу из закаленного стекла для обзора. Внизу предусмотрена ниша для дров.

Технические характеристики:

• подача энергии находится в границах от 13 до 16 кВт;
• контур дает показатель мощности в 5-7 киловатт;
• стальной теплообменник;
• рассчитан на установку к стене;
• облицовка боковых стенок выполнена из керамики;
• панель спереди имеет панорамное жаропрочное стекло;
• диаметр дымохода – 150 мм.

Даже если отсутствует подключение к системе отопления, возможность прогревать пространство не теряется. Только такой метод увеличивает износ. Обязательно нужно заполнять схему водой при включении, иначе произойдет повреждение элементов, и они выйдут из строя.

Печь-камин Бавария

Выпускается из листов стали, дополняется решеткой из чугуна для разделения топки и зольника. Эксперты отмечают неплохие технические характеристики:

• компактный размер – устройство подойдет даже для небольших помещений:
• мобильность – печь-камин по усмотрению владельца можно переносить из одного места в другое;
• агрегаты легко установить и использовать;
• крепкое термоустойчивое стекло обеспечивает безопасность, уменьшая риск попадания пламени в комнату;
• скорость прогрева очень высокая;
• достаточно большая производительность (КПД – 80%);
• экологичность – выделение углекислого газа понижено и едва достигает показателя в 0,20%;
• если приобрести модель, в которую встроены варочная поверхность и духовка, то можно готовить еду на открытом огне предварительно удалив с конфорок чугунные кольца;
• внешне приборы очень привлекательны.

Аппараты с водяным контуром присоединяются к трубам во всех комнатах дома. Сверху камеры или в перегородках печки расположен теплообменник со змеевиком, по которым перемещается жидкость, поступающая из распределительного бака. С двух сторон по краям расходятся трубы для снабжения холодной и горячей водой, имеющие свойство отвода кипятка, попавшего в систему отопления. Чтобы определить, будет ли печка выполнять свои функции в полном объеме, нужно оценить коэффициент мощности.

Установка и подключение печи-камина к отопительной системе

Поскольку готовые печи-камины имеют небольшой вес, то необходимости в обустройстве отдельного фундамента для них нет. Вся подготовка поверхности к установке печи сводится к укладке негорючего материала – листового металла, плитки или других огнеупорных покрытий. Провести укладку можно своими руками, поэтому рассчитывать на значительные траты не придется.

После установки осуществляется подключение камина с водяным контуром к отопительной системе здания. Впрочем, почти все подобные устройства могут работать и без подключения – никакого влияния на долговечность конструкции это не окажет. Если же печь все же подключена, то нужно всегда помнить о главном правиле – когда вода из контура слита, то запускать отопление нельзя. Нарушение этого правила всегда приводит к повреждению теплообменника и возникновению неисправностей во многих элементах системы.

Подключение печей с водяным контуром к системе с естественной циркуляцией теплоносителя осуществляется по следующему алгоритму:

• За теплообменником обустраивается разгонный коллектор, который обеспечивает подъем теплоносителя до самой высокой точки системы;
• На самом верхнем участке монтируется расширительный бачок;
• Магистрали отопления должны быть выполнены из труб диаметром не менее 32 мм, иначе теплоноситель не сможет полноценно проходить по системе;
• Уклон магистрали должен быть выше 5 см на 1 м длины, иначе циркуляция теплоносителя будет нарушена;
• Подводки к батареям должны выполняться из труб диаметром около 16-20 мм.

Печь камин с водяным контуром отопления, в котором теплоноситель циркулирует принудительно, совмещается несколько иначе:

• Монтировать расширительный бачок можно на любом подходящем участке трубопровода (как правило, его устанавливают на трубе обратки за циркуляционным насосом);
• Радиаторы могут подключаться любым возможным способом;
• Необходимости в соблюдении уклона магистрали нет;
• Блок автоматики позволяет настроить работу системы так, чтобы в топочной камере не образовывался конденсат.

В уже собранную систему заливается теплоноситель, выбор которого достаточно важен. В домах, где люди живут постоянно, отопительную систему целесообразно заполнять обычной очищенной водой – она обходится очень дешево и не наносит вреда трубопроводу при условии его герметичности. Если же дом используется сезонно, то лучшим выбором будет антифриз. При достаточном бюджете можно дополнить отопительную систему электрическим котлом, основной задачей которого будет поддержание системы в рабочем состоянии все время.

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
2. Габариты. Должны вписываться в помещение для установки.
3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Особенности подсоединения к системе отопления

Подключение водяного камина в систему производится при наличии теплоносителя в контуре с учетом его циркуляции.

Естественный тип циркуляции

Расположение труб с принудительной и естественной циркуляцией

Агрегаты с водяным контуром подключаются так:

1. Сооружение разгонного коллектора за теплообменником для подъема теплоносителя на самую высокую точку.
2. Установка расширительной емкости вверху.
3. Сооружение отопительной магистрали из труб не меньше 32 мм диаметром.
4. Соблюдение уклона – 5 см на 1 м для нормальной циркуляции.

Принудительный тип циркуляции

Принудительная циркуляция воды предусматривает несколько нюансов:

• расширительный резервуар ставится на любом участке магистрали;
• батареи подключаются любым способом;
• соблюдать уклон трассы не обязательно;
• для предотвращения появления конденсата в топке можно использовать автоматический блок.

Правила пользования камином с водяной рубашкой

Технические характеристики каминов с водяным контуром, разрешают подключение к уже существующей или новой системе отопления. Допускается монтаж топки в связке с электрическим или жидкотопливным котлом.

Подключение в существующую систему отопления, выполняется так, чтобы после прекращения горения, функции обогревателя на себя перенимал котел, установленный в связке. В виду сложности процесса, рекомендуется, чтобы монтаж выполнял квалифицированный специалист. Камин в связке, будет использоваться в качестве основного источника тепла.

Во время эксплуатации камина, учитывают некоторые особенности его работы, связанные с внутренним устройством.

Можно ли топить камин без воды в контуре

Принцип работы камина с водяным контуром, заключается в комбинированном нагреве помещений: с помощью жидкостного теплоносителя и воздуха. Эксплуатация камина без воды, без модификации, запрещается.

Чтобы переоборудовать теплогенератор на конвекционное отопление, требуется вынуть из корпуса водяной контур или змеевик. Некоторые производители предусматривают такую возможность. После демонтажа змеевика, отверстия закрываются специальными заглушками.

Модели с водяными рубашками, не могут работать без воды. После нескольких топок, целостность контура может нарушиться вследствие прогорания металла. Температура воды в водяной рубашке, уменьшает термическую нагрузку на стенки камина, выступая своеобразным охлаждающим контуром.

Как не допустить разморозки

Камин, с возможностью водяного отопления, устанавливают в постоянно отапливаемых зданиях. Если планируется, что каминная топка будет использоваться нерегулярно, предусматриваются меры по предотвращению размерзания системы обогрева.

Решить вопрос можно двумя способами:

• Применение незамерзающей жидкости – антифриз подходит не для всех каминов. Перед покупкой камина для не отапливаемого здания, изучают технические параметры устройства. Производитель обязательно указывает на возможность применения незамерзайки для каждой модели.

Слив жидкости из системы отопления – наиболее эффективный, но не удобный способ предотвратить размерзание. Для слива теплоносителя, устанавливают краны в нижней точке системы отопления.

Еще один нюанс, который учитывают, это небольшое снижение теплоотдачи при заполнении системы отопления антифризом

Особенно важно учесть этот аспект при расчетах камина на твердом топливе длительного горения с водяным контуром. Снижение скорости горения и использование антифриза, отражается на теплоотдаче

Потребуется дополнительная мощность, не менее 15%.

Что лучше – котел или камин с контуром

Отзывы о каминах с водяным контуром показывают, что относительно теплоэффективности, им еще далеко до твердотопливных котлов. Но у каминов есть свои преимущества:

• Красивый внешний вид – за горящим пламенем наблюдают через панорамное стекло.

Возможность приготовления пищи, при оснащении варочной панелью.

Некоторые плюсы и минусы, влияющие на выбор, подскажут при обязательной консультации перед приобретением камина.

Камин с водяным контуром, оптимальное решение при подключении к системе отопления в качестве дополнительного источника тепла. Основная функция камина, несмотря на существующие модификации – больше эстетическая. Твердотопливный котел, предназначен отапливать помещения.

Подключение водяного контура

Подключить камин можно к уже имеющемуся в доме отоплению. К камину подсоединяются трубы для подвода и отвода воды, а также труба-дымоход. При необходимости обогрева пола для частного дома в котле устанавливаются дополнительные патрубки для циркуляции воды.

При подключении водяного контура необходимо соблюдать следующие важные пункты:

При подключении водяного контура необходимо соблюдать следующие важные пункты:

• установка на ровную поверхность. Если нет возможности выровнять пол, на котором будет стоять камин, можно применить регулируемые по ножке. Неровная установка влечет за собой опасность при эксплуатации и значительное снижение эффективности работы камина;
• обязательная проверка на герметичность после заполнения системы водой. Сначала следует проверить все стыки труб без подачи давления. Затем, включив циркуляционный насос, еще раз исключить протекание и негерметичность труб и стыков. Также необходимо обеспечить герметичность дымохода, покрыв места стыков жаростойким герметиком;
• проверка работы камина и нагрева воды. Не следует пугаться запаха от камина при первом розжиге – в течение короткого времени он исчезнет. Необходимо проверить корректность работы автоматики: насколько точна регулировка температуры воды в радиаторах, возможно ли регулировать скорость ее подачи.

Преимущества печного отопления

Традиционная печка не нуждается в подключении к газовым и электрическим коммуникациям, следовательно, ваш бюджет не страдает от коммунальных тарифов. Дрова – один из самых дешевых видов топлива, вы можете выбирать, у кого, по какой цене и в каком объеме их закупать.

Отопительная печь с водяным контуром прогревает все строение, причем именно до той температуры, которую вы пожелаете – нагрев воды легко регулировать.

Автоматику в деревенскую печь, конечно, не встроить, однако ее эксплуатация не требует постоянного присмотра: печка медленно разогревается, зато долго держит полную мощность, а значит, и вода в трубах останется горячей значительное время (до 10 часов).

Плюсы и минусы каминов с водяным контуром

Среди достоинств каминов с водным контуром стоит отметить:

• Цена системы. Готовая модель печи или сборка на заказ камина из кирпича обойдется не так дорого.
• Стоимость эксплуатации. Система полностью энергонезависима, цена твердого топлива невысока, а значит, ее использование не разорит семейный бюджет.
• Многозадачность. Такая система украсит интерьер, не требуется обустройство отдельной котельной.
• Камин с водяным контуром может стать заменой традиционной системы отопления.

К недостаткам таких систем можно отнести:

• Не слишком высокий КПД, особенно если речь идет о каминах с открытой топкой. Мощности такого оборудования может быть недостаточно для обогрева дома в морозные зимы.
• Отсутствие систем автоматизации. Быстро отрегулировать температуру теплоносителя невозможно. Подкидывать дрова или брикеты, очищать топку придется вручную.

Как изготовить печь-буржуйку своими руками

Прежде всего, нужно сформулировать понятие «буржуйка». Как повелось изначально — это тепловой агрегат, изготовленный из металла для использования твёрдого топлива. Как правило, используются дрова. Для отвода печных газов устанавливается металлическая труба, выводимая наружу через стену или форточку.

Преимуществом такой конструкции является быстрый нагрев стенок с последующей теплоотдачей в окружающее пространство. Недостаток состоит в том, что при прекращении подачи дров в топку, печь быстро остывает, и приходится дополнительно их подкладывать, чтобы сохранить температуру в помещении. За ночь таких операций приходится выполнять несколько.

Буржуйки могут быть различного назначения

Компоненты отопительной системы

Чаще всего для жилых домов используются водяные системы отопления. Такой подход к решению задачи является традиционным. У него есть один неоспоримый плюс — это универсальность. Тепло проходит во все уголки помещения благодаря особому свойству теплоносителя. Нагрев его доступен при помощи различных энергоносителей. Также водяная система позволяет обустраивать комбинированные виды отопления, когда энергоносителей несколько, и все они отличаются по свойствам. Любую систему отопления можно условно поделить на такие составные компоненты:

• источник тепла;
• сеть труб с арматурой и дополнительным оборудованием;
• отопительные радиаторы и теплые полы.

Чтобы урегулировать работу теплоносителя, используется запорно-регулирующая арматура и дополнительное оборудование. Последнее объединяет такие элементы:

• циркуляционный насос;
• гидрострелка;
• расширительный бак;
• распределительный коллектор;
• буферная емкость;
• средства и приборы, необходимые для автоматизации;
• бойлер косвенного нагрева.

Дополнительные объемы воды могут создать определенное давление на области соединения, если она находится в замкнутом пространстве. Чтобы избежать такой ситуации, в сети устанавливается расширительная емкость. Она берёт на себя всю лишнюю воду. Выделяют ёмкости мембранного и открытого типа.

Бойлер косвенного нагрева — это особый резервуар, оснащенный змеевиком. Нагрев воды для бытовых нужд осуществляется здесь непосредственно от теплоносителя. Чтобы контролировать показатели давления воды и температуры, устанавливается манометр. Контроль над показателями теплоносителя осуществляется при помощи автоматизированных средств, контроллеров и датчиков.

Что же выбрать для отопления дома – котел или печь?

Если вы бываете в своем загородном доме наездами, на выходные или во время отпуска, то особой альтернативы у вас нет – придется ставить печь для отопления дома. Поскольку в случае с котлом, вам придется все время контролировать работоспособность системы отопления и следить за тем, чтобы СО не замерзла.

Для установки электрических конвекторов вам понадобятся выделенные мощности по электричеству в приличном объеме. А газовые конвекторы могут питаться как от магистрального газа, так и от «баллонного» сжиженного газа.

В случае же, если вы постоянно проживаете за городом в своем доме, то установка котла и монтаж жидкостной системы отопления являются самой разумной альтернативой печному отоплению.

Владимир Толбухин, 2020.

Чем хороши водянистые печи

• Без затруднений подключается к уже существующей отопительной системе, а также может полноценно заменить ее;
• Замечательный многофункциональный декоратор дома;
• Охватывает большие площади отапливаемых помещений (примерно 250 м²);
• Для их функционирования применяются безопасные с приемлемой ценой виды топлива;
• Большой выбор дизайна котлов;
• Есть модели, которые оборудуются варочной поверхностью;
• Нахождение огненной стихии в полной безопасности;
• Нишу для печи можно делать из кирпичей;
• Тепло передает вода или незамерзающая жидкость;
• Водяные печи легки в эксплуатации;
• Облицовку делают из разных материалов, что позволяет сочетать его с любым интерьером в доме;

Но у такого вида печей есть и недостатки:

1. Топливо подается только вручную;
2. В зимнее время не может самостоятельно обогреть дома до нужной температуры без дополнительных источников отопления из-за низкого КПД;
3. Высокая цена товара.

Как работает печь-камин с теплообменником

Принцип работы печи-камина с водяным теплообменником такой же, как у твердотопливного котла. В конструкции установлена удлиненная топочная камера.

В процессе горения, разогретые дымовые газы прогревают контур с циркулирующим в нем теплоносителем, поступающим в систему отопления.

Современные каминопечи имеют несколько отличий, положительно сказывающихся на теплоотдаче, экономичности и особенностях эксплуатации:

• Длительность работы – в процессе сжигания топлива используется принцип газогенерации или пиролиза. Сгорая, твердое топливо выделяется углекислый газ, отводимый в специальную камеру. CO дожигают, что дает дополнительных 25-30% тепла.Фактически, газогенерацию нельзя назвать полноценным горением, так как топливо из-за ограниченного поступления кислорода, попросту тлеет.При полной закладке, современные пиролизные каминопечи способны проработать в течение нескольких суток. Расход дров, благодаря газогенерации, сокращается приблизительно на треть.

Тип теплообменника – газогенераторные дровяные печи-камины длительного горения выпускаются с водяной рубашкой или встроенным змеевиком:

1. Преимущество первых, в лучшем теплосъеме. Водяная рубашка окружает топочную камеру и дымовые каналы, что позволяет аккумулировать тепло с максимальной эффективностью. Часто, такое устройство отличает каминопечи изготовленные из чугуна.

Змеевик или встроенный теплообменник – это изогнутая трубка из меди или алюминия. Устройство не контактирует с огнем непосредственно, а нагревается за счет отходящих дымовых газов.

Дополнительный нагревательный элемент – слабым местом твердотопливных приборов обогрева считается необходимость постоянно докладывать дрова. Прогорание топлива приводит к быстрому охлаждению системы отопления, что очень неприятно, особенно, если приходится вставать утром в холодном доме.В моделях российских и зарубежных печей-каминов предусматривается ТЭН, работающий в автономном режиме. После снижения температуры теплоносителя ниже указанного предела, датчик подает сигнал на включение нагревателя. Жидкость системы отопления продолжает подогреваться, пока не будет выполнена очередная растопка каминопечи.

Тип топлива – большинство каминопечей заточены под использование дерева. Допускается применение различных видов древесного топлива: брикетов, пеллет. Уголь, кроме моделей, специально разработанных под его использование, сжигать запрещается.

Варочная поверхность – сверху каминопечей располагают плиту для приготовления пищи. Чаще всего устанавливают чугунную варочную поверхность.

Стальные варочно-отопительные печи-камины с теплообменником водяного отопления пользуются наибольшим спросом, за счет небольшой стоимости и простоты в эксплуатации. Чугунные модели несколько уступают им в популярности.

Плюсы и минусы каминов с водяным контуром

Среди достоинств каминов с водным контуром стоит отметить:

• Цена системы. Готовая модель печи или сборка на заказ камина из кирпича обойдется не так дорого.
• Стоимость эксплуатации. Система полностью энергонезависима, цена твердого топлива невысока, а значит, ее использование не разорит семейный бюджет.
• Многозадачность. Такая система украсит интерьер, не требуется обустройство отдельной котельной.
• Камин с водяным контуром может стать заменой традиционной системы отопления.

К недостаткам таких систем можно отнести:

• Не слишком высокий КПД, особенно если речь идет о каминах с открытой топкой. Мощности такого оборудования может быть недостаточно для обогрева дома в морозные зимы.
• Отсутствие систем автоматизации. Быстро отрегулировать температуру теплоносителя невозможно. Подкидывать дрова или брикеты, очищать топку придется вручную.

Виды печного отопления

В нашем случае используется существующая печь-камин с водяным контуром. Наиболее простой и доступный вариант отопления – это установка специального бака, в котором будет содержаться вода. Оборудование будет нагревать эту воду до состояния готовности. Для водяного отопления не потребуется отдельная печь. Создать подобный вариант отопления можно самостоятельно. Затраты на создание готового варианта – минимальные, подготовительных работ высокой сложности не нужно. (См. также: Печь для водяного отопления )

Готовить водогрейный бак придется заранее. В процессе его подготовки необходимо убедиться в том, что качество листовой стали находится на соответствующем уровне. То есть, в процессе его использования не должны возникать деформации вследствие термического воздействия. Устройство также должно прекрасно справляться с агрессивной работой теплоносителя. Отдавайте предпочтение бакам, созданным из тонкой листовой стали – их показатель теплопередачи находится на самом высоком уровне, при этом печь-камин российского производства не будет страдать от чрезмерных перегрузок.

Если вы не знаете, какая толщина стенок подойдет лучше всего, отвечаем. Толщина стенок импровизованного бака должна находиться в пределах 3-4мм. Именно так будет гарантироваться более быстрый прогрев воды. Что касается размеров, каких-либо стандартов здесь не существует. Их надо подбирать в зависимости от ширины чугунной плиты, или же самой плиты. Ширина плиты как раз и будет идеальным параметром для просчета длины бака. В большинстве случаев придется столкнуться с шириной 20-30 см. Это нормально, главное – печь должна всегда гарантировать быстрый доступ к ней. Высота – минимум 400 мм. Как правило, производство каминов и печей происходит таким образом, чтобы для обеспечения циркуляции теплоносителя использовались два патрубка, которые будут подавать теплоноситель. Вместо патрубков можно с одинаковым успехом использовать две резьбы.

Устройство печи-камина с водяным контуром

По своему устройству печь-камин с водяным контуром мало отличается от традиционного камина, разница лишь в том, что в верхней части топки или в стенках печи устанавливается теплообменник со змеевиком, по которому циркулирует теплоноситель, чаще всего обычная вода. Змеевик подключается к замкнутому отопительному контуру, состоящему из радиаторов и соединительных труб, расширительного бака, при большой протяженности системы также устанавливают циркуляционный насос.

Схема работы печи-камина с водяным контуром

Топка печи-камина может быть как открытой, так и закрытой, защищенной жаропрочным стеклом. В нижней части топки находится решетка – колосник, через нее поступает воздух, необходимый для горения дров, а также отводятся продукты горения – зола. Под топкой находится зольник, он также выполняет функции поддувала и защищен распашной дверцей или выполнен в виде выдвижного лотка. В верхней части топки находится дымосборник, который соединяется с дымоходом. В зависимости от модели печи-камина могут быть также предусмотрены карманы и отверстия для конвекционного выхода нагретого воздуха, отсекатели пламени и другие элементы.

Существуют также модели, в которых внутренний контур теплоносителя не связан с системой отопления, и подогрев циркулирующей в радиаторах воды происходит через пластинчатый теплообменник. Такие печи более удобны для двухконтурных систем, позволяющих подключить не только отопление, но и горячее водоснабжение.

Устройство печи-камина с водяным контуром

Печь-камин с водяным контуром можно также сложить из кирпича. Стенки топки в такой печи выполняют двойными: внутреннюю стенку делают из металла, внешнюю – из кирпича, а между ними располагают змеевик. Однако браться за кладку такой печи, не имея соответствующего опыта, не стоит – эта работа требует большой точности и соблюдения размеров, а переделать печь в процессе эксплуатации очень сложно.

Устанавливать печь-камин с водяным контуром как единственный источник постоянного отопления в холодных климатических зонах нецелесообразно так как автоматизировать процесс топки невозможно, и надолго отлучаться из дома будет нельзя. Однако как дополнительная или резервная система отопления печь-камин будет очень кстати, особенно на время сильных холодов или ненастья.
