Строительство и расположение камина с духовкой

Проекты кирпичных печей с плитой и камином

Универсальные печи, имеющие варочную поверхность с открытой или застеклённой топкой камина, являются наилучшим вариантом для малых загородных домов. Поставить универсальную стационарную печь не окажется сложнее, чем сложить кладку «шведки» или «голландки» стандартных конструкций. Мастер имеет возможность приобрести порядовые схемы той печи, которую он собирается построить.


Кирпичная печь-камин с духовкой

Печь-камин с плитой и духовкой для кухни-гостиной

Стандартная модель многофункциональной печи рассчитана на установку в жилом помещении до 30 м². Однако, габариты конструкции позволяют установить данную печку в помещении вдвое меньше заявленных в характеристике. В строение модели входят: варочная одноконфорочная панель и духовой шкаф, который находится в области умеренного нагрева.

Эксплуатация печи-камина с плитой возможна в зимнем и летнем режимах. Кирпич быстро принимает тепло и удерживает его продолжительное время. Также, к этому модельному ряду следует отнести печь камин с плитой и теплообменником. В этом случае, возможно обогревать дополнительные помещения с помощью циркуляции горячего водяного контура.

Согласно расчёту, построение данной модификации печи потребует:

  • кирпич – 725 штук, в том числе и огнеупорный для футеровки топки
  • духовой шкаф – 280 Х 300 Х 520 мм
  • варочная плита – 400 х 420 мм
  • колосниковая решётка – 180 х 300 мм 2шт
  • вьюшка – 2 шт
  • дверка для топки
  • дверка подзольника
  • стальной лист для предтопочной площадки.

Надкаминную полку можно сделать самостоятельно из дерева или камня. Если предпочтение будет отдано деревянному материалу, до необходимо сделать прокладку из листа асбеста.

Угловой камин с печью для небольшого домика

Для малогабаритных загородных домов, с совмещённой кухней-гостиной, высокой популярностью пользуются угловой камин с плитой. Ключевой потенциал отопителя заключается в печи. Камин выполняет декоративную функцию в этой модели и не рассчитан на долговременное горение с большой закладкой топлива.

Данные обстоятельства позволяют использовать для каминной топки керамический кирпич. Но если владелец намерен использовать топку камина регулярно, то необходимо сделать футеровку из огнеупорного кирпича. Для установки стандартного углового камина будет достаточно 400 кирпичей.


Угловая печь-камин, декорированная изразцами

Компактные металлические печи-камины

Мечта о камине в собственном доме есть у большинства людей. Однако, не все желающие имеют возможность для этой затеи в силу разных обстоятельств. Сооружение в доме массивной, полноценной кирпичной печи-камина с варочной плитой требует определённых технических условий. Стоит к этому добавить, что кирпичная кладка печи весьма дорогое занятие, исчисляемое десятками и даже сотнями тысяч рублей.


Компактная печь-камин с плитой

Но благодаря печной индустрии, потребителям представлен широкий ассортимент компактных металлических печей-каминов с варочными панелями и духовками. Процесс работы данных устройств рассчитан на конвекции и не требует сложных конструкций дымооборотных каналов. Кроме того, дымоход может быть выведен через отверстие в стене.

Ещё одним несомненным плюсом является то, что некоторые портативные модели печей-каминов оснащены теплообменником. Они рассчитаны на помещения, где недостаточно исходящего тепла от обогревателя. С теплообменником возможно подключить секцию водяных радиаторов, которые будут нагреваться за счёт циркуляции горячего водяного контура.

На первый взгляд, установка портативной печи-камина может показаться не сложной затеей. Однако, простая конструкция трубы дымохода и соединение с отопителем могут вызвать трудности у пользователя. Поэтому, перед монтажом лучше посоветоваться со специалистом. Нарушение законов физики повлечёт отсутствие тяги и приведёт к задымлению помещения.

Основные преимущества шведки

В конструкции шведской печи больше всего привлекает эффективность сгорания топлива.

Благодаря удачной технической конструкции в топке сгорает уголь, дрова, камыш или мелкая древесина, образуя большую массу тепловой энергии.

В отличие от традиционной русской печи, которой требуется немало времени, прежде чем она начинает отдавать тепло, шведка очень быстро разогревается. Благодаря этому уже через 10-15 минут после закладки и розжига дров помещение наполняется теплом.

Шведка: преимущества

При этом, она не только быстро прогревает помещение, но и сохраняет тепло. Для этого, после угасания дров, необходимо плотно закрыть задвижку. В противном случае, все тепло, которое накопилось в печи, быстро выйдет наружу.

Подобно популярной голландке, шведка очень компактна и занимает не много место в доме, что незаменимо в небольших загородных домах, где расположение большой русской печи просто не имеет смысла.

Кроме того, варочная поверхность для приготовления еды и духовка создает дополнительный комфорт и повышает функциональность печи.

Достоинства шведки:

  • компактные размеры;
  • функциональность (варочная поверхность, духовка, нагрев воды и т.д.);
  • экономичность расхода топлива;
  • возможность прогреть одновременно две комнаты.

Но, говоря о достоинствах шведки, было бы несправедливо не заметить и некоторые ее недостатки.

Конструкция шведской печи очень требовательна к выбору материала. Если для создания русской печи подойдет обычный шамотный кирпич, то здесь необходимо запастись очень качественными материалами, иначе будет сильно снижена эффективность отопительного аппарата.

Кроме того, конструкция такой печи достаточно сложна и требует определенных знаний и очень тонкого скрупулёзного подхода. После монтажа и запуска очень сложно будет устранить свои ошибки.

Разновидности каминопечей

Рассмотренная выше конструкция является простейшей реализацией идеи камина-печи. На деле же существуют гораздо более эффективные и функциональные сооружения, в которых совмещают отдельный камин и печь, устанавливают варочную поверхность, духовку или теплообменные ниши и т. д.

Печь-камин с лежанкой

Каминопечь с лежанкой

Массивное сооружение с обогреваемым лежаком или варочной плитой подойдёт не для каждого дома. Например, для дачи оно будет великовато, поскольку будет занимать значительную площадь помещения. Если же установить такой агрегат в загородном доме, то можно добиться удивительного комфорта: подобная конструкция так и просится для монтажа в гостиную, объединённую с кухней.

Пристенная каминопечь

Пристенная печь-камин сэкономит место в небольшом помещении

Эту конструкцию можно соорудить в небольшом доме для отопления двух смежных помещений. Как и в рассмотренной выше конструкции, обогревающие агрегаты можно топить по отдельности. В этом случае камин можно использовать для быстрого и комфортного обогрева большой комнаты, в то время как нагрев задней стенки при эксплуатации печи будет работать на отопление спальни. Недостатком этой конструкции можно считать отсутствие варочной плиты, которое, впрочем, компенсируется компактностью сооружения.

Квадратная печь-камин с плитой и духовкой

Многофункциональная каминопечь с плитой и духовкой

Многофункциональный отопительный прибор, установленный в большой комнате, способен разделить её на несколько зон. Со стороны камина можно создать уютную домашнюю атмосферу для отдыха и посиделок с друзьями, в то время как территория, примыкающая к печи, может использоваться для приготовления пищи и других хозяйственных нужд. Благо, для этого каминопечь имеет большую варочную плиту и вместительную духовку. Полка над камином также может быть задействована по максимуму — на ней удобно сушить фрукты, грибы или лекарственные растения.

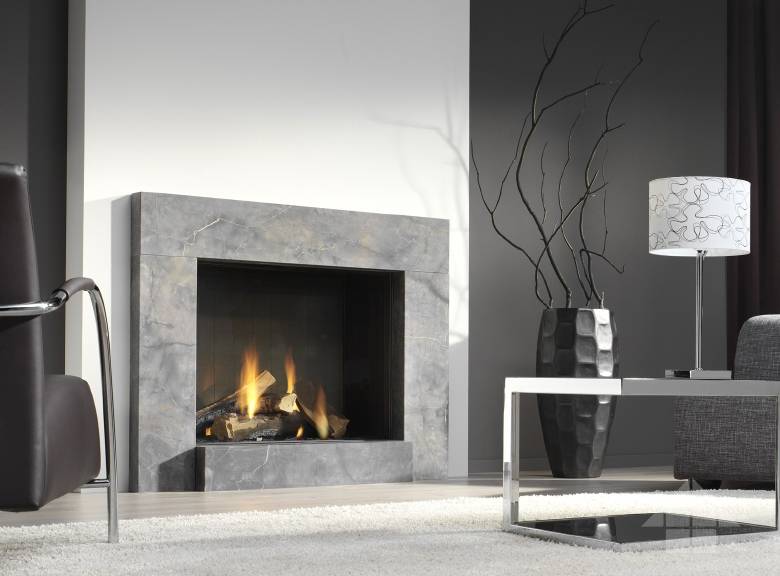

Камень

Мрамор и гранит одни из самых популярных натуральных камней для облицовки камина. Но, выбирая натуральный камень, нужно понимать, что будущий камин может быть только простых и лаконичных форм. Поэтому чаще используется композитный натуральный материал Dekton. Он имитирует природную текстуру камня, но избавлен от его недостатков: легкий и плотный. А значит, Ваши возможности в оформлении безграничны.

Плюсы:

  • высокая прочность
  • 100% натуральный материал
  • красивая текстура

Минусы:

  • сложная и дорогая работа
  • высокая стоимость
  • большой вес


Отделка декоративным камнем


Использование камня Decton


Облицовка декоративным камнем

Пол перед камином – дерево или камень?

Камин, а особенного открытого типа, в доме является источником не только огня и тепла, но и искр и угольков. Покрытие пола в зоне камина делают из твердых негорючих материалов – камня, плитки для пола или металла. Размер площадки пола перед камином следует делать не менее 80 см. Такая площадка несет в себе не только удобство в розжиге дров и чистке пола, но и в защите напольного покрытия от искр и угольков. А уже какого цвета, формы или фактуры будет площадка – полет ваших фантазий.

Если все-таки предпочтение было отдано деревянному полу, следует понимать, что:

  • рано или поздно на деревянном полу под термическим воздействием будут появляться трещины и щели.
  • в скором времени перед самим камином образуются потертости

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом.

Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

  1. Отсутствие дыма.Обогрев помещения.Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

  • Чугунную топку со стеклом.
  • Комплект сэндвич труб.
  • Силиконовый герметик.
  • Хомуты, тройник.
  • Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
  • Кронштейн для опоры дымоходной трубы.
  • Минеральная вата (для изоляции прохождения трубы через перекрытия).
  • Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Это интересно: Камин с водяным отоплением — водяная рубашка для камина, схема отопления частного дома печью с котлом

Необходимые материалы

А необходимые материалы, будут весьма разнообразными, ведь они нужны для сооружения фундамента, самой печи-камина, а также и топки. Что нужно для печки камина:

  1. огнепрочный кирпич;
  2. бойлер;
  3. глина;
  4. прозрачная дверца из жаростойкого материала;


песок, который предварительно просеивался;
каминная доска;
колосник;
дымовая заслонка.

Сколько кирпича понадобится, вы должны определить еще в начале работы. Глины же будет достаточно 40 килограмм (если рассчитывать на сотню кирпичей), а песка, при аналогичном расчете, понадобится 20 килограмм. Помимо того, потребуется и ряд инструментов:

  1. резервуар для замешивания раствора;
  2. кирка;
  3. лопатка;
  4. уровень, а также отвес;
  5. ковш;
  6. молоток.

Итак, с печкой разобрались, теперь посмотрим, что нужно для сооружения фундамента:

  1. арматура;
  2. цемент;
  3. доска;
  4. песок;
  5. бутовые камни;
  6. крупнофракционный щебень;
  7. некоторые инструменты – ножовка, молоток и гвозди.

Дабы соорудить фундамент, сухого цемента требуется 50 килограмм, а щебенки и песка – по 100 килограмм. Соотношение песка и цемента при сооружении тумбы фундамента будут составлять 38 к 1.

Чугунные печи

Практический подход к созданию печей позволил внедрить в производство идею полностью металлической конструкции. Чугунные модели стали отражением этой идеи. Они имеют достаточно простое устройство и по принципу работы напоминают обычную «буржуйку».

В вопросах оформления дизайнеры потрудились на славу. Необходимо отметить, что изделия из чугуна не отличаются внешней привлекательностью. Один только серый и угрюмый тон снижает настроение. Но при всем этом готовые конструкции максимально стильно оформлены. Кроме того, есть возможность внешней отделки чугунной печи с помощью декоративного камня.

Компактный размер печи, даже оснащенной варочной плитой, расширяет границы применимости печи. Ее можно устанавливать, только ссылаясь на удобство монтирования дымохода. Масса камина достаточно большая, но, в отличие от кирпичных устройств, она не накладывает ограничений на напольные покрытия. Так, в качестве основания может быть использована бетонная плита под печь-камин.

Настоящий предмет искусства

Тот факт, что в качестве топлива можно использовать дрова, по-прежнему делает чугунную печь незаменимым помощником в загородном поселке, который минула волна газификации, а высокий КПД участвует в экономии средств бюджета семьи.

Чугунные печи являются автономными, энергонезависимыми устройствами. Кроме топлива, они не нуждаются ни в каком поступлении энергии извне. Это большая редкость, так как многие современные конструкции используют электроэнергию.

Варочная плита, установленная сверху топки, порадует хозяек отличной производительностью, а высокая степень безопасности не требует изоляции устройства от случайного прикосновения, особенно детьми.

Нужен ли фундамент под камин

Как и любая другая массивная конструкция, камин нуждается в надежном основании

Это важно продумать на первоначальном этапе строительства. Основание будущего камина должно быть сделано из прочного бетонного перекрытия и не составлять единое целое с фундаментом дома

Но имейте в виду, что фундамент должен повторять форму основания камина и по размерам быть большее ее на см 15-20.

Совет о печника: для закрытого камина не обязательно делать серьезный фундамент. Закрытый камин имеет среднюю массу 300 кг – это вес, который может выдержать любая стяжка. Помните, что для правильного и безопасного функционирования камину нужен кислород

Поэтому важной частью фундамента является организация подвода воздуха к камину с улицы.

Процесс кладки кирпича

Для получения ровных рядов, натягивают нить от одного края до другого, можно также контролировать кирпичный ряд длинным уровнем. Глиняный или специальный печной раствор кладут с помощью кельмы, хотя некоторые опытные печники проводят подобную операцию просто руками. Правой рукой берется раствор, в левой руке держат влажный кирпич, раствором размазывается место, подготовленное для кирпича. Сам кирпич также покрывают раствором полностью, кроме верхней «постели». Также наносится раствор на край соседнего кирпича, и вставляемый кирпич, правой рукой вдавливают в кладку. Излишки раствора можно подрезать кельмой. (См. также: Какая температура в печи)
