Самостоятельное изготовление печи-камина для бани

Особенности обкладки печки, установленной на деревянном полу

Когда в бане бетонный пол, то вопросов по поводу обустройства основания печи и облицовки около нее не возникает. А вот при деревянном напольном покрытие, прежде чем начинать кладку вокруг металлической печи, следует предусмотреть массу вопросов.

В первую очередь важно решить, нужен ли фундамент. Для этого рассчитывается вес кирпичного сооружения и оценивается выносливость деревянного пола

В некоторых случаях достаточно просто дополнительно укрепить несущие лаги. Но надежнее всего под кирпичной кладкой залить фундамент. Каким он будет: ленточным или столбовым, решать самому владельцу.

Если фундамент не был заложен во время строительства, то потребуется разобрать определенную часть пола, вырыть котлован, так как фундамент для опалубки печи необходимо расположить на одной глубине с основанием самого здания. По своим размерам он должен быть шире на 15-25 см самого печного экрана.

В первую очередь следует рассчитать, выдержит ли пол вес фундамента

Не следует связывать фундамент печи с основным, если топка располагается около несущей стены, то между двумя основаниями предусматривается расстояние как минимум в 5 см. Образовавшейся между ними зазор следует заполнить теплоизоляционными материалами. По своей высоте печной фундамент должен быть ниже уровня пола на 10-15 см.

До полного высыхания фундамента должно пройти около месяца. И только после этого продолжаются работы. Сверху укладывается несколько слоев рубероида или толя в качестве влагозащитного материала. Затем проводят кладку двух рядов кирпича, каждый последующий кирпич второго ряда укладывают со смещением относительно предыдущего, чтобы перекрывались швы. Вот теперь фундамент для экрана печи готов.

Даже если пол и лаги основания кажутся прочными и надежными, способными выдержать вес кирпичного экрана, потребуется провести ряд подготовительных работ. Организовывается основание для установки печи и экрана. Основание обязательно должно быть негорючим и крепким, в качестве материалов можно использовать:

• Лист металла, закрепленный над теплоизоляционным слоем;
• Два ряда кирпичной кладки, что укладываются на деревянный пол;
• Керамическая плитка, устойчивая к высоким температурам;
• Искусственный или натуральный камень.

Покупка банной печки

Несмотря на необходимость соблюдения технических требований, банные печи-камины все-таки играют важную эстетическую роль. Именно вид огня является их отличительной чертой.

Тенденция использовать такие печи стала особенно модной в последнее время. Рынок живо отреагировал на такой спрос.

Мастера предлагают индивидуальные проекты из кирпича, а магазины — разные марки металлических агрегатов, работающих на дровах, электричестве и газе.

При выборе печи можно обратить внимание на такие бренды, как Теплодар, Термофор, Березка, Куткин, Vöhringer (Ферингер) и Harvey. Они предлагают большой ассортимент продукции для бань и саун

Из их числа можно выбрать подходящий вариант по типу топлива, мощности и габаритам. Ценовой диапазон включает модели стоимостью от нескольких тысяч до нескольких десятков тысяч рублей.

Требования к печи-камину для бани

Основные требования, которые предъявляются к печи-камину, это:

• эффективность;
• безопасность;
• компактность;
• простота в использовании.

Эксплуатация печи будет эффективна в том случае, если позволит добиться в бане или сауне нагрева воздуха до 70-90 градусов по Цельсию.

Ее работа должна исключить опасность задымления или пожара

Это особенно важно при самостоятельном изготовлении, поэтому по возможности лучше заранее получить консультацию у специалиста

Покупной вариант, как правило, имеет небольшие размеры и занимает мало места. А вот кирпичная печь требует тщательно продумать ее габариты и подготовить соответствующий фундамент, так как имеет большой вес. Поскольку посещение бани — процедура связанная, в первую очередь, с удовольствием от времяпровождения, поддержание печи в рабочем состоянии не должно отнимать много сил.

Дизайн и стиль

Существуют различные способы оформления кирпичных печей.

• С помощью штукатурки можно оформить рельефные узоры, или просто создать аккуратную гладкую поверхность. Поверх штукатурки наносится краска или же декоративная штукатурка.
• Покраска представляет собой самый простой вариант. В этом случае необходимо будет всего лишь покрасить печь 1-2 слоями очень стойкой краски.
• Если требуется какое-то креативное и эффектное решение, то стоит обратиться к облицовке портала печи плиткой или камнем в последовательном или хаотичном порядке. В том случае, когда камин планируется закрытым, выбирается стеклянная облицовка, а украшением послужит сам кирпич. В целом облицевать печь можно натуральным камнем, майоликой, неглазурованной терракотой, клинкерной плиткой и керамогранитом.

Предлагаем ознакомиться Как обновить вагонку в бане

Раздумывая над цветом для печи, рекомендуется основываться на дизайне интерьера. Например, стиль лофт подразумевает искусственно состаренный кирпич ручной формовки. Для классического интерьера в спокойных, легких тонах, как правило, используется светло-желтый кирпич. Благодаря современным материалам есть возможность выкрасить печь в любой свет.

Если есть желание оформить бревенчатую баню в русском деревенском стиле, то печь лучше всего собирать своими руками. Обычно она облицована изразцами или просто отштукатурена и окрашена в белый цвет. Необходимо также озаботиться подложкой, в качестве которой могут выступать стекломагнезитовые листы или гипсокартон.

Подготовка основания и стен

Для монтажа печи необходимо подготовить основание. В паспорте вашей печи должно быть указано минимальные размеры основания. Если у вас нет точных размеров, то пользуйтесь такими правилами: выступ стального листа со стороны топки должен быть не менее 50 см, по остальным сторонам – 10 см.

Для подготовки основания на нужное место наносится обозначение. Ели печь выходит топкой на улицу, то основание делается вплотную к стене. При расположении топки в предбанники основание под печь делается в проеме между стеной предбанника и парной.

Монтаж основания с фото. Что вам потребуется?

• плита огнеупорная;
• кирпич огнеупорный;
• смесь огнеупорная для кладки печей;
• лист стали необходимого размера или жароупорная плитка;
• клей жароупорный для печей;

В следующем ряде крайний кирпич с левой стороны ложится ко второму кирпичу сверху торцом, а боковой стороной к выступу первого кирпича сверху. Такая кладка уменьшить швы и позволит избежать разламывания кирпичей на половинки. По тому же причину делается раскладка второго слоя кирпича.

После высыхания кирпичной кладки, нанесите на стальной лист жароупорный клей и приклейте его к кирпичной кладке

Подготовка стен

Основная задача в подготовке стен рядом с печью – защита их от нагрева. Есть несколько вариантов такой защиты:

• оштукатуривание стен слоем 2-3 см;
• установка жароупорного экрана;
• кирпичная защита.

Перед установкой печи в баню с выносной топкой необходимо будет сделать в стене отверстие.

Печь-камин длительного горения для дома и дачи

Современная газификация даже близких к мегаполисам поселков фактически заморожена около десятка лет. Даже в благополучном Подмосковье можно легко найти старые поселения в 50-километровой зоне, где нет газа и неизвестно, когда он будет. В строящихся коттеджных поселках документация и подвод есть, но покупатель коттеджа или участка часто сталкивается с тем, что о центральном отоплении и речи быть не может. Но если есть печь-камин для дачи длительного горения, то отсутствие центрального отопления не проблема – скорее наоборот.

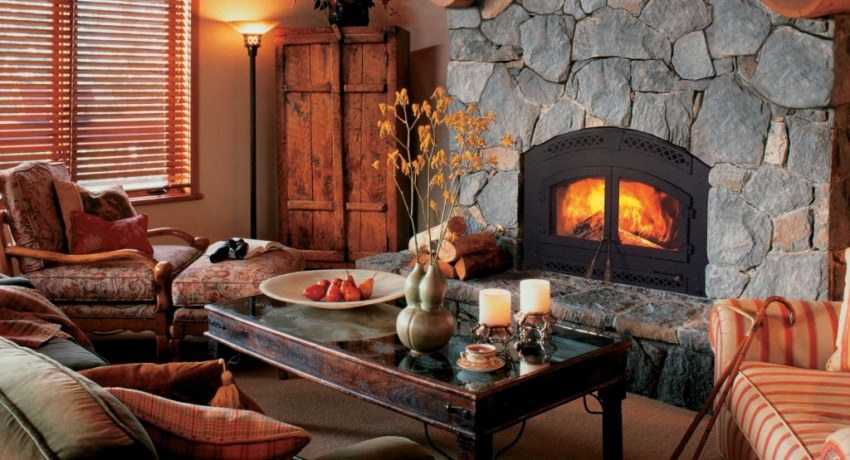

Каменный очаг со встроенной топкой-камином заводского изготовления.

Особенности и преимущества

Такие устройства очень популярны, ведь возле них можно устроить отличную зону отдыха, любуясь на плавный огонек. Камин для бани это больше чем просто котел — это полноценный комплекс интерьера, который выполняет массу положительных функций, впрочем, как и сама баня.
Преимущества конкретного взятого камина для бани, заключаются в следующем:

1. Возможность установки просто огромной по меркам современных котлов, энергии, КПД может достигать 87%.
2. Разнообразие отопительных систем, то есть имеется виду то, что реально использовать самые разнообразные виды топлива.
3. Достаточно простая и легкая система, которая с легкостью монтируется собственноручно.
4. Достаточно мобильная конструкция.

Есть, конечно, некоторые особенности, к примеру, относить к одной группе каминов для бани, металлические системы и кирпичные, просто не разумно. Ведь имеется ряд отличий, к примеру, металлический агрегат своими руками собрать практически не реально.

Какие камни использовать

За счёт правильно выбранных камней, в процессе использования будет образовываться достаточное количество пара, что напрямую влияет на скорость и качество отапливания.

Критерии выбора:

1. Структура камней должна быть полностью однородной;
2. Высокая плотность и отсутствие сколов, трещин.

Миниатюрный камин с отделкой

Миниатюрный камин с отделкой поверхности керамической плиткой

Пристенная небольшая модель подходит

Пристенная небольшая модель подходит для установки в помещениях площадью от 5 до 40 квадратов

Топка со вставкой из прозрачного стекла

Топка со вставкой из прозрачного стекла позволяет контролировать уровень горения пламени в очаге

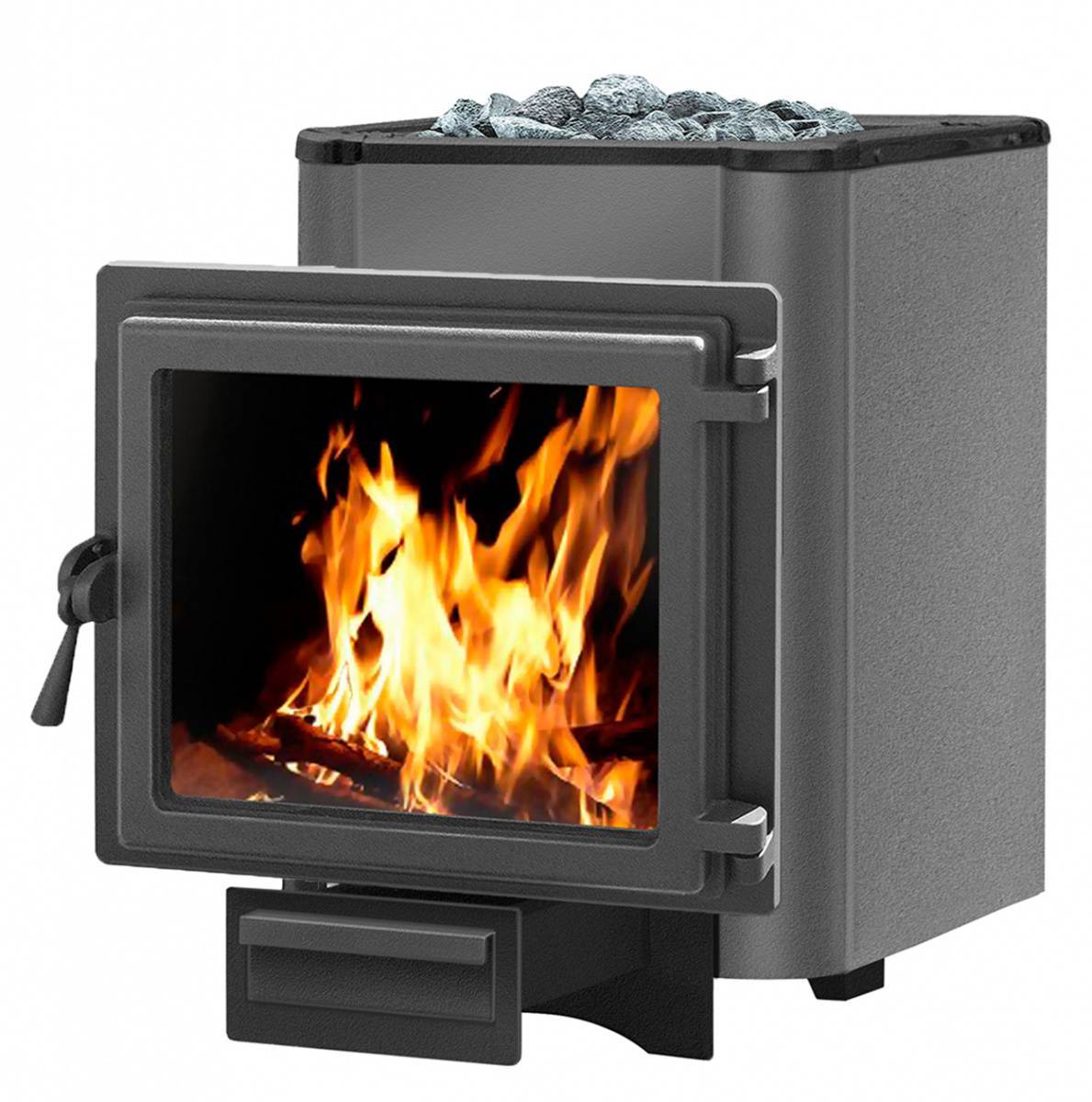

Камин с большой и вместительной корзиной для камней

Камин с большой и вместительной корзиной для камней

Лучшие породы в данном случае – это:

• Базальтовые;
• Жадеитовые;
• Вулканитовые.

Печь для бани из трубы или старого баллона

Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.

Печь для бани из трубы

• Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
• На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
• Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
• После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.

• Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.

  Делаем колосник

• Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.

  Дверца топливника для печи

• Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.

  Дверца для каменки

• Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.

  Бак для воды

• Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.

• Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.

  Крышка для бака

Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!

Технические требования

Каменка необходима для выполнения нескольких функций:

• уменьшения потребления топлива;
• сильного нагрева камней, которые нужны для получения пара;
• обеспечения высокого уровня КПД;
• поддержания температурного режима.

Технические требования к печному оборудованию:

1. Корпус должен быть цельным, герметичным, чтобы не пропускать дым в помещения.
2. Минимальная высота расположения зольника от пола — 15 см.
3. Материалы, который применяются для изготовления печи, не должны выделять вредных веществ при сильном нагревании.

Требования к установке печного оборудования:

1. Пол перед печью должен быть закрыт металлическим листом.
2. Основание под установку печного оборудования должно быть надежным, устойчивым. Для кирпичной печи лучше сделать отдельный фундамент.
3. Между потолком и печным оборудованием должно быть не менее 50 см свободного пространства.
4. Поверхности вокруг печи должны быть закрыты плитами из негорючего материала.
5. Место, где дымоход проходит через потолок, должно быть закрыто специальной гильзой или кожухом из негорючего материала.

Газовые печи запрещено устанавливать самостоятельно. Для этого нужно получить соответствующее разрешение. Монтаж должен выполняться с соблюдением множества правил, учетом определенных особенностей.

Основные требования к печам для русской бани

Прорабатывая чертёж печи для бани, следует помнить, что к подобным конструкциям предъявляются следующие требования:

• высокая тепловая мощность, позволяющая обеспечить прогрев воздуха у потолка до 95-100°С, у пола – до 45°С. Численные значения данного параметра зависят от площади строения и материала, из которого изготовлены стены;
• небольшие габариты. Печь для русской бани должна занимать минимум места;
• нагрев достаточного количества воды. В среднем для одного человека требуется не менее 15 л;
• возможность аккумуляции тепла на протяжении длительного времени;
• безопасность. В процессе работы отопительной конструкции внутрь бани не должен проникать дым и газ.

Чтобы микроклимат был подходящим, печь должна отвечать определённым требованиям

Котлы-отопители на газу в стандартном исполнении

По внешнему виду стандартные модели газовых котлов для бани, фото, практически неотличимы от дровяных версий. Тот же высокий прямоугольный корпус из металла, засыпная каменка в верхней части конструкции и боковой тоннель для подачи воздуха и топлива.

Современные модели газового оборудования отечественного производства по форме и дизайну копируют известные финские и итальянские бренды.

Газовый прибор всегда легко узнаваем по узлу автоматики управления. Там, где у печи на дровах находится дверца или люк для загрузки дров, у газовых котлов для бани располагается щиток с форсунками, датчиком фронта огня и воспламенительным устройством.

Наружные стенки выполнены из тонколистовой стали, что обеспечивает надежную защиту от раскаленной топочной камеры. Ее форма и размеры намного меньше, чем у дровяной топки, почти всегда из жаростойкой легированной стали.

Внутри топки находится пакет из двух-трех форсунок. Размеры и форма топочной камеры газового котла тщательно подбирается и рассчитывается в процессе производства. Поэтому нельзя просто взять и установить в камеру сгорания дровяной печки газовую горелку. Топка сгорит за несколько месяцев эксплуатации.

Существуют газо-дровяные модели отопителей для бани. В этом случае размеры топочной камеры выполняют такими, чтобы в них можно было сжигать дрова с очень маленьким фронтом горения и газ с большой высотой пламени. Но даже в таких конструкциях переоборудовать и установить можно только газовую горелку, идущую в комплекте к котлу, использование горелочного устройства произвольной модели приводит к прогару стенок камеры и отводящих каналов.

В классическом газовом котле всегда устанавливаются трубчатые теплообменники для нагрева воды. Для отопления помещения бани регистры подключают к накопительному баку и насосу, прокачивающему горячий теплоноситель через радиаторы или трубы теплого пола.

В котельных установках малой мощности вместо встроенного теплообменника используются наставные емкости с водой, аналогичные бакам в дровяных печах. В мощных газовых котлах для обогрева бани могут устанавливаться двухконтурные коаксиальные теплообменники. По сути, это две трубы, одна внутри другой. По внутренней трубке протекает вода, которую греют для обрызгивания каменки, в пространстве между стенками обычно протекает теплоноситель системы отопления.

Конструкция печи для бани из металла

Металлические печки примитивнее кирпичных по следующим причинам: они невелики размером, фактически это топка с близко расположенным тонким корпусом, к тому же металл хорошо проводит тепло, но практически его не аккумулирует. Сложные конструкции имеют место быть, но только в случае увеличения размера, внутренней футеровки и других способов увеличения инерционности материала.

Поэтому простейшая каменка из металла будет представлять собой ящик с колосниковой решеткой внутри, отделяющей поддувало от топливника. Каменка расположится над топкой или сбоку от нее, так же может быть расположен бак для воды.

Ниже пример достаточно простой печки с попыткой создания дымооборота и вариантами расположение бака и каменки, а также защитным экраном, установка которого наглядно продемонстрирована в отдельной публикации:

Печь из металла с футерованным топливным ядром

Футеровка — это выкладка шамотным или просто огнеупорным кирпичом внутренностей печки. При этом резко увеличивается инерционность, а вместе с ней — и время протопки. Так что, если нужно за полчаса перегреть парилку, футеровка будет лишней.

НО! У нее есть один немаловажный плюс: она увеличивает сроки эксплуатации печи, потому что корпус ее подвергается меньшим температурным нагрузкам. И это помимо того, что такая печь дольше держит тепло.

Мы показываем самую простую схему с футеровкой топки и закрытой каменкой:

Варианты расположения водяного бака на металлической печке

Выше вы уже видели, что бак можно просто поставить сверху печи и все нагреется. Но можно поступить и иначе.

Ниже — схемы совмещения каменки и бака, от самых простеньких, где ведро закапывается в камни или же каменка выводится в отдельную емкость, куда попадают печные газы, а бак при этом стоит прямо над огнем (вода закипит раньше, чем камни нагреются) до вариаций на тему рационального использования верха печи, где можно отделить пространство для бака по горизонтали или вертикали, а можно обогнуть с двух сторон каменку, оставив с одной из противоположных сторон воздушный карман, который, как говорят, способствует теплообмену. Полная информация представлена в соответствующей статье.

Варианты расположения бака и каменки:

Да, и разумеется, всегда, когда есть необходимость в горячей воде, можно заменить бак на теплообменник того или иного типа. Если вам интересно больше узнать о этом — почитайте вот эту статью.

Металлическая каменка из трубы

На нашем сайте вы можете найти материал, в котором рассказывается о том, как изготовить подобную каменку. Здесь же мы лишь приведем сами схемы с некоторыми комментариями.

Итак, на выбор владельца есть два варианта печки из трубы:

• вертикальный;
• горизонтальный.

Обычно берут трубу полуметрового диаметра. На рисунке видно, что трубу можно изнутри футеровать (а можно оставить как есть, тогда она прогорит быстрее). Желтым цветом показан шамот вдоль стенок.

Также владелец волен выбрать печку с глухим подом или поддувалом. О разнице между ними говорилось выше

Но обратите внимание на дверцу печи с глухим подом — чтобы не держать ее открытой в ней просверлены дырочки, которые обеспечивают приток воздуха, если наверху труба не перекрыта шибером. Если же чуточку удлинить печь за счет поддувала, то тяга будет регулироваться открытием поддувальной дверцы

Тогда отверстия становятся излишни.

Бак для воды показан на обоих рисунках, однако на деле он является опциональным. Некоторые делают пониже, приваривая на боку печи металлический короб с крышкой — это для удобства наливания при отсутствии холодного водоснабжения в бане.

Горизонтальная печка имеет совершенно другую структуру — каменка у нее получается открытая. Это приваренная корзинка для камней — с такой печкой уже хорошего пара не получить.

Да, и на рисунке мы изобразили колосник (под пламенем) узнаваемым, но в реальности его решетка перпендикулярна направлению, которое вы видите здесь.

Бак для воды приваривается к задней стенке печки.

Кладка камина в бане

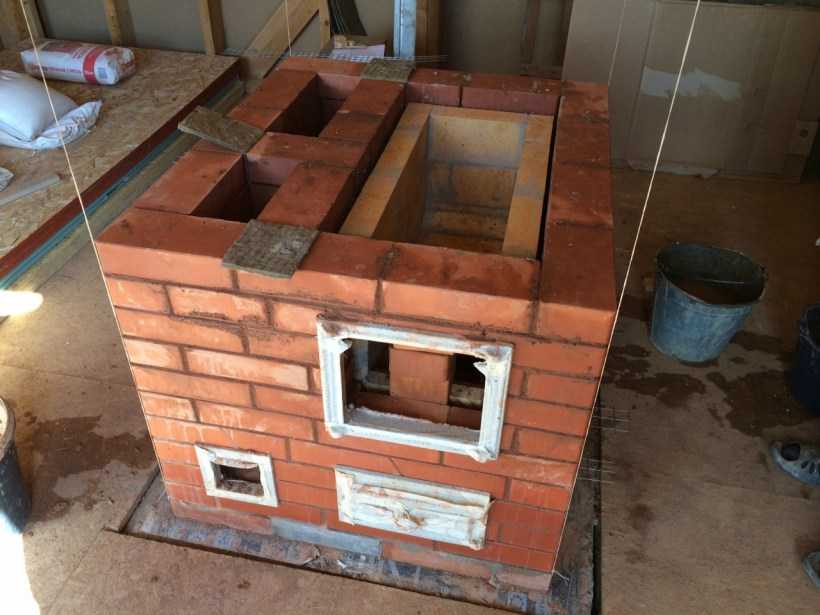

Перед тем как приступать к работам, кирпич нужно поместить в воду на двое-трое суток. В таком случае из него выйдет весь воздух, и кладка получится максимально прочной. Раствор для кладки делаем за два дня до начала работ из смеси огнеупорной глины и воды, которую по мере впитывания нужно будет доливать. Толщина задней стены должна быть около 10 см, а боковых — 20 см.Работы выполняем в такой последовательности:

Укладываем первый ряд кирпичей прямо на гидроизоляционный слой, в процессе смачиваем их водой.
Тщательно проверяем углы. Допускать щелей ни в коем случае нельзя.
Делаем кладку второго ряда. Каждый кирпич обязательно должен перекрывать стыки, образованные в первом ряду. Сначала выкладываем угловые, затем наружные и только в конце — внутренние элементы.
Укладываем третий ряд и прикрепляем проволокой дверцу поддувала

Обратите внимание, что остатки раствора нужно удалять сразу.
Делаем кладку четвертого и пятого рядов. На данном этапе монтируем подзольник и воздухопроводные решетки

Между металлическими элементами и кирпичом оставляем зазоры по 0,5 см, которые после окончания возведения уплотним асбестовым 5-милиметровым шнуром.
Фиксируем шестой ряд, монтируя поддув.
Укладываем седьмой ряд. На этом уровне устанавливаем колосниковую решетку и дверцу топливника. Обратите внимание, что поверхность внутри топливного отделения должна быть максимально гладкой. Это увеличит теплоотдачу.
Делаем кладку с восьмого по четырнадцатый ряд с перегородкой, из которой предполагается выход дымоходной трубы. Закончив крайний ряд фиксируем швеллеры.
Выкладываем пятнадцатый ряд, располагая половинки кирпичей под уклоном. Он послужит своеобразным основанием для перегородки.
Укладываем с шестнадцатого по девятнадцатый ряды по периметру. На крайнем ряду устанавливаем дверку для вывода пара.
Делаем кладку до двадцать третьего ряда и начинаем устанавливать дымоходную трубу.

Обязательно проверяйте горизонтальность каждого выложенного ряда и ровность всех углов. От этого зависит долговечность, функциональность и прочность конструкции. Ширина швов внизу должна составлять около 0,3 мм, а вверху — до 2,4 см.

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению» ).

Простейший чертеж банной печи

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Подробный чертеж в правильном оформлении

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки .
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом

При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара .

Проект металлической печи для бани с правильной установкой и организацией дымохода

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать

Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Отдельное внимание при этом стоит уделить некоторым заводским изделиям, которые представлены в виде дверей, дымоходов и решеток. Они позволят значительно облегчить процесс изготовления, а значит, именно на их базе стоит разрабатывать чертежи

Кладем печь для бани

Делаем фундамент

Схема фундамента для каменки

Каменные печи для бани — своими руками сложенные, обладают большой массой, поэтому обязательно должен быть сделан фундамент. Он может быть связан с фундаментом основного строения и делаться одновременно со строительством бани, или же заливаться отдельно.

Глубина фундамента лежит в пределах от 50 см до метра, в зависимости от качества грунта и размеров печи. На дне котлована делается песчаная подушка в 15 см толщиной, которую поливают водой и трамбуют.

Для создания фундаментного блока делается опалубка и внутреннее пространство армируется. После этого все заливается бетонным раствором.

После демонтажа опалубки боковые стороны покрываются гидроизоляцией в несколько слоев, в качестве которой может выступать гудрон. Верхняя плоскость после проверки на горизонтальность покрывается двойным слоем гидроизоляции, это может быть руберойд или гидроизол.

Выбираем материал

Применение такого кирпича позволит обойтись без отделки

В первую очередь речь идет о кирпиче и в настоящее время промышленность предлагает большой ассортимент именно печного кирпича. Есть и облицовочный и кирпич для внутренней кладки. Поэтому в данном случае экономить не стоит и приобрести именно материал, предназначенный для кладки печей.

Раствор для кладки кирпича представляет собой смесь глины и песка. Раствор должен быть определенного качества, для того чтобы при высыхании не растрескивался и достаточно прочно скреплял кирпичи. Наш портал готов предоставить информацию о том, как правильно замесить раствор, и проверить его качество.

Замешиваем раствор

Кладем корпус печи

Банная каменная печь сложенная своими руками, в первую очередь это элемент гордости и конечно же экономии на рабочем процессе.

Поэтому все действия должны выполняться не спеша, аккуратно и внимательно, с постоянным контролем посредством таких инструментов как отвес и уровень.

1. Первый ряд кирпичей кладется на гидроизоляцию, размещенную поверх фундамента. Проверяются диагонали, при этом разность должна составлять не более нескольких миллиметров.

Идеально ровный первый ряд – успех всего дела

1. Второй ряд укладывается так, чтобы кирпичи располагались вразбежку с первым рядом. Третий ряд предполагает установки дверки поддувала, крепление которой выполняется с использованием оцинкованной проволоки. Возможно также использование полос, которые вырезаются из листа стали.
2. В четвертом и пятом рядах укладывается зольный колодец, устанавливаются решетки, необходимые для воздухопровода. Делаются углубления для колосника, и округляется задняя стенка под решеткой с помощью битого кирпича.
3. В шестом ряду монтируется дверка поддувала, в седьмом устанавливается топочная дверка и колосник. Принято ставить чугунные дверцы, считая, что они самые прочные и огнеупорные из тех, которые существуют на рынке.

Продолжаем начатое

1. В восьмом ряду делается перегородка, с которой выходит дымоходный канал. И так кирпичи укладываются вплоть до 14-го ряда, на который устанавливаются швеллеры.

В передней стене делается проем, в котором будет располагаться емкость с горячей водой. Эта емкость должна соприкасаться со швеллерами и вертикально держаться на стенках кирпичной кладки.

1. Ряд, под номером 15 выкладывается из половинок, которые размещаются под углом, делается это для того, чтобы получить основание под разделительную сетку. Следующие три ряда делаются как первые ряды.

Соблюдая аккуратность, кирпич за кирпичиком – и результат отменный!

1. В девятнадцатый ряд монтируется дверца для удаления пара впоследствии. Делается монтаж тонких полосок из металла, которыми потом скрепляются следующие два ряда.

Здесь же закрывается рамка дверцы для пара, ставится емкость для горячей воды, которая укутывается кирпичными обломками. Начало установки трубы на 23-м ряду и ее длина определяется высотой бани.

Каменная печь: порядовка для бани — своими руками создать несложно

Дымоходный канал

В процессе установки дымохода должны быть учтены размеры печи: если она массивная, то и труба должна быть немаленькой. При этом толщина стенок не должна быть меньше половины кирпича. Соответственно и дымовые проходы должны иметь соответствующее сечение.

Лучше будет, если у дымовой трубы будет меньше колен, отлично если у дымохода не будет изгибов, то есть он будет прямой. Наименьшая длина дымохода составляет 5 метров, при этом она отсчитывается от решетки колосников.

Работы в завершающей стадии

Дымовая труба оснащается заслонкой-шибером.

Возведение стен печи

Кладка кирпича производится согласно заранее подготовленной схеме. Инструкция, как сделать печь для бани из кирпича своими руками:

Из песка и шамотной глины готовится рабочий раствор. Особенностью кирпичных печей является использование неклассического цементного раствора, а огнеупорного состава.
Любая печь имеет четыре основных отсека: топка, зольная камера, бак для воды и дымоход. Для оптимальной работы следует предварительно пронумеровать рабочие кирпичи

Каким кирпичом обложить печь в бане, можно узнать у опытных печников.
Первый ряд материала укладывается без использования раствора.
При укладке дальнейших рядов прослойку между кирпичными рядами делают толщиной до 4мм.
Возведение внутренних перегородок ведут одновременно с кладкой наружных стен, чтобы видеть результат работы.
Каждый последующий ряд перекрывает предыдущий на 50 %, чтобы максимально укрепить места стыков.
Качество строения стен периодически проверяют при помощи строительного уровня.
Важно следить, чтобы к дымоходу была обращена гладкая сторона кирпича.
Для дверок топки и зольной камеры монтируют стальные полоски и пазы для металлической проволоки.
Для топки между нижним отделом и камерой укладывают стальной лист достаточной толщины. На данный лист будут в дальнейшем выкладываться камни для нагрева воздуха.

После окончания кладки стен монтируют массивные металлические дверцы для камер, используя поворотные крепежи на стыках.
