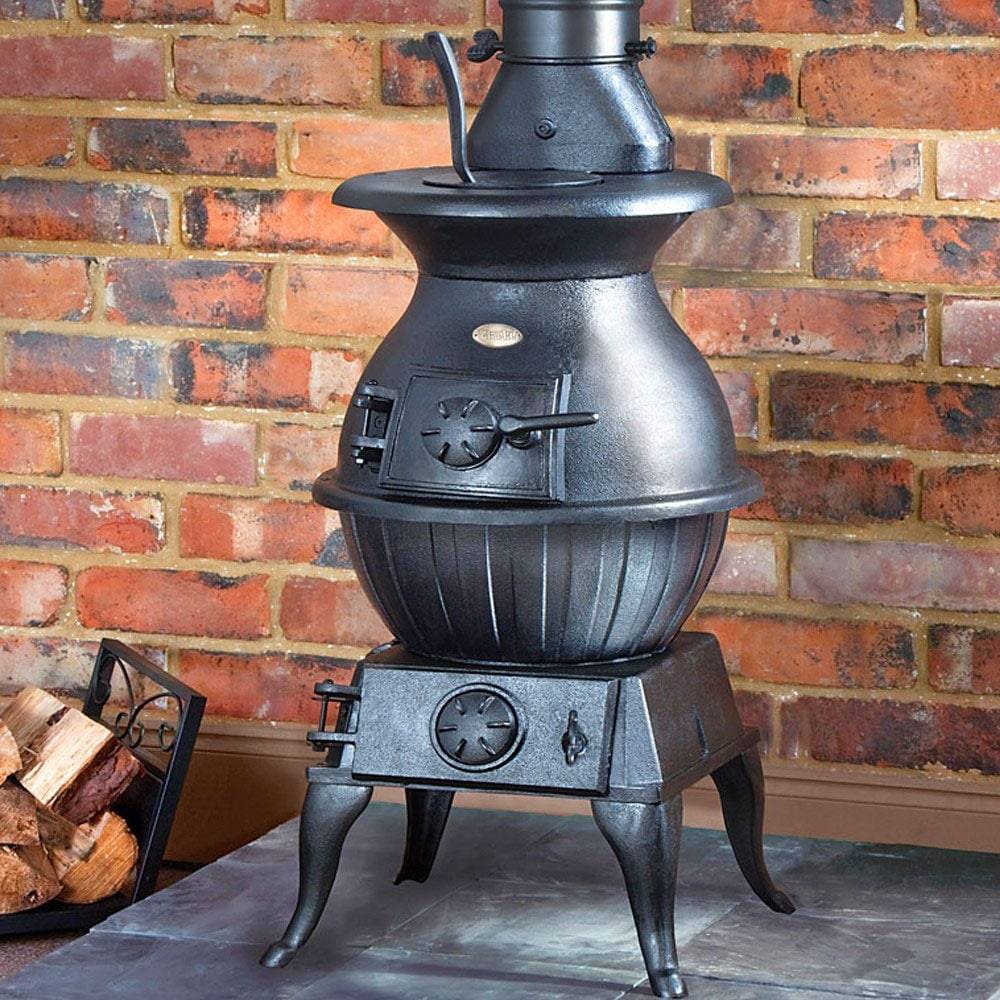

Камин-буржуйка

Устройство чугунного камина

Элементы конструкции отливаются на производстве и скрепляются специальным термостойким герметиком. У некоторых моделей топка сверху обшивается керамической плиткой.

Основные части печей следующие (снизу вверх):

  • опорные ножки;
  • зольник;
  • колосник;
  • топочная камера;
  • дымоход.

Дополнительно печи комплектуются духовкой, конфорками, баком для нагрева воды и т. д.

Сжигание топлива происходит в топочной камере. Она отделяется решёткой-колосником от зольника, куда падает зола.

Приоткрыванием крышки зольника регулируется приток свежего воздуха. Иногда для точной корректировки служат шиберы, вмонтированные в дверцу топки или зольника.

Дымовые газы затем выходят через дымоход камина. Его желательно устанавливать вертикально или под углом. Горизонтальные участки недопустимы, так как возникает риск возвращения продуктов горения в комнату и отравления угарным газом. Общая высота трубы — не менее трёх метров.

Справка. Для процесса сгорания необходимо присутствие кислорода. И чем этого газа больше, тем он происходит быстрее. Для медленного и более эффективного прогорания дров приток воздуха в печь ограничивается.

Особенности печи длительного горения

Для более долгого и эффективного обогрева используется технология длительного горения. Одной закладки дров при подобном устройстве камину хватает до шести или даже восьми часов непрерывного выделения тепла.

Фото 1. Устройство камина длительного горения: над топкой располагается камера вторичного дожига.

При сжигании древесины образуются пиролизные газы. Они тоже способны сгорать, и это свойство используется в обогревателях длительного горения. Над топкой расположена ещё одна камера, отделённая решёткой — вторичного сгорания. Иногда имеются дополнительное отверстие для притока воздуха.

Газогенераторная чугунная печь

Такую модель можно по праву назвать максимально эффективной среди классических дачных буржуек. Отличительной особенностью считается устройство такой печи, которая может изготавливаться из стали покрытой жаростойкой краской. Сама же печь снабжена двумя камерами – нижней топкой для газификации и верхней для дожига.

  • такое устройство может функционировать в экономичном режиме практически не потребляя газа;
  • одной закладки печи хватает на 12 часов беспрерывной работы;
  • благодаря специальному кожуху печка долго сохраняет тепло.

Такие модели довольно дорого стоят, причём стоимость будет возрастать в зависимости от функциональной оснастки устройства. Она может снабжаться системой повторного поджига, стеклянными дверцами, дымоходом и жаропрочным корпусом.

Типичная отопительно-варочная печь

Ознакомление с печным мастерством рекомендуется начинать с изучения инструкции по кладке наиболее популярного варианта отопительно-варочной печи.

Схема отопительно-варочной печи

Первый шаг. Выложите первый ряд печи. На этом этапе вы должны строго следить за перпендикулярностью углов и ровностью укладки кирпичей. От правильности устройства стартового ряда напрямую зависит долговечность и в целом качество готовой отопительно-варочной конструкции.

Второй шаг. После выкладки начального ряда смонтируйте дверцу поддувала.

Третий шаг. Выложите 2-й ряд обычной кладкой.

Четвертый шаг. Приступайте к выкладке третьего ряда. На данном этапе вам нужно стесать ваши кирпичи с двух боков так, чтобы создать оптимальную конфигурацию поддувала. Контролируйте, чтобы ряд имел высоту, соответствующую высоте поддувальной дверцы.

Пятый шаг. Приступайте к выкладке четвертого ряда. Его необходимо класть слева направо. Смонтируйте дверцу зольника. В процессе кладки ориентируйтесь на предварительно выбранную схему печки. На этом же ряде вам нужно перекрыть поддувальную дверцу. Обустройте отверстие над камерой для золы.

Шестой шаг. Выложите пятый ряд с сужением отверстия зольника. В остальном кладка данного ряда подобна кладке четвертого.

Седьмой шаг. Выложите шестой ряд из огнестойкого кирпича. Можете использовать и простой кирпич, но он выйдет из строя гораздо быстрее своего шамотного аналога.

Вам надо сколоть кирпич перед колосниковой решеткой. Это даст возможность в дальнейшем качественнее укладывать топливо. Сама же решетка будет надежно опираться на 5-й ряд печной кладки.

Оставьте примерно 1-1,5-сантиметрвоый зазор между шестым рядом и решеткой. Промежуток заполните песком.

Кладка кухонной плиты

Восьмой шаг. Выложите седьмой ряд. На этой стадии вам необходимо создать канал П-образной формы и перекрыть его так, чтобы один канал превратился сразу в три.

Девятый шаг. Установите дверцу топочного отделения. Для опоры под дверцу используйте 6-й ряд кладки.

Десятый шаг. Выложите восьмой и девятый ряды по аналогии с седьмым рядом. По высоте девятый ряд должен соответствовать топочной дверце.

Вам нужно закрыть левый канал и топочную перегородку. Кирпичи для этого следует специальным образом подготовить. Подготовка сводится к стесыванию кирпичей с обоих боков для обеспечения плавной и качественной транспортировки газов из топки в печной канал.

Одиннадцатый шаг. Выложите десятый ряд из шамотного кирпича. При этом сами изделия нужно размещать строго вертикально. В обязательном порядке проверьте вертикальность при помощи уровня. Поверх этого ряда вы уложите варочный настил.

Двенадцатый шаг. Перекройте дверь топочного отделения. В конструкции останется только два канала квадратной формы.

Дальнейшая кладка отопительно-варочного агрегата ведется точно так, как и выкладка обыкновенных отопительных печей. Следуйте выбранной схеме порядовки.

Пример отопительно-варочной печи

В завершение установите варочную поверхность с заслонкой, дверцу топки и перекрытие для этой дверцы. Также нужно обустроить вентиляционную камеру и дымоход. Конструкцию и материал изготовления дымохода подбирайте индивидуально в соответствии с размерами и прочими важными характеристиками печи.

Порядовки отопительно-варочных печей

Виды металлических печей


Чугунная буржуйка

Плюсы и минусы

Основное различие – это материал, из которого смонтирована печь:

  1. Чугунная печь буржуйка
  2. Металлическая буржуйка

Чугунная печь имеет более высокую стоимость, как материалов, так и на оплату работ по изготовлению печи в сравнении с металлической.

Положительные характеристики чугунной печи:

  • обладает большей теплоемкостью, не так быстро остывает, как металлическая печь;
  • выгорание кислорода при эксплуатации низкое;
  • не подвержена деформации и разрушению при высоких температурах. Также выдерживает длительную эксплуатацию;
  • неприхотлива в выборе топлива для горения. Допускается использование угля;
  • компактные размеры, возможность перевозки в обычной легковой машине;
  • не подвержена коррозии;
  • существуют разборные чугунные печи, в разобранном виде обладающие компактными размерами, но герметичность такого вида печей не идеальна, что требует постоянного наблюдения.

Отрицательные характеристики:

  • чугун  – хрупкий материал, он не гнётся, то есть при падении или ударе может треснуть. Также из-за этого свойства не позволяет создать красивый внешний вид в сравнении с металлической печью;
  • не выдерживает резких перепадов температуры, при попадании холодной воды на раскалённую часть печи материал трескается;
  • практически не подлежит ремонту при повреждениях;
  • имеет значительный вес.

Положительные характеристики металлической буржуйки:

  • материал обладает большей пластичностью, что позволяет создавать привлекательный вид агрегата, способный дополнить любой капризный дизайн;
  • компактный размер и более легкий вес позволяют осуществить перенос и перевозку одним человеком;
  • в зависимости от конструкции, легко ремонтируются в домашних условиях, так же легко изготавливается походный вариант из сподручных материалов, при помощи обычного сварочного аппарата;
  • при падении или ударе не выходят из строя, то есть печь может получить не значимую вмятину, не влияющую на работу агрегата;
  • допускается использование металлической печи в бане, так как она выдерживает резкие перепады температур. При использовании металла толщиной от 5 мм, металл выдерживает большие температуры, не деформируется, что позволяет использовать любой вид топлива. Требуется отметить, что цена, у такого металла, значительно выше в сравнении с тонкой сталью, 2-3 мм.


Буржуйка

Отрицательные характеристики металлической печи:

  • сталь подвержена коррозии и разрушению, печь через 5-8 лет эксплуатации может прогореть, что приведет к нарушению герметичности и задымлению помещения;
  • требуется периодический ремонт сварочных швов;
  • быстро остывает и не равномерно распределяет тепло в помещении;
  • быстрое выгорание кислорода приводит к требованию монтажа системы вентиляции или постоянного притока свежего воздуха;
  • при долгосрочной эксплуатации срок службы значительно сокращается.

Существует вариант совмещения чугунной топки и металлического корпуса, что позволяет добиться привлекательного внешнего вида и возможности протапливать печь углем, так как уголь при горении выделяет температуру, превышающую температуру горения дров до 400 до 500 градусов, дрова же при горении вырабатывают 250-300 градусов.

Чем печь отличается от камина

Теперь погрузимся в реалии предстоящих работ и отметим их трудоемкость и сложность выполнения в техническом и теоретическом плане. Чтобы понять, как сделать камин из печки, необходимо определить все виды требуемых работ. Это под силу только настоящему профи, поэтому привлечение мастера, скорее всего, станет обязательным условием. Но в качестве информации разъясним, как провести анализ реконструкции.

Печь от камина принципиально ничем не отличается. Оба устройства работают за счет сгорания топлива и оба участвуют в отоплении помещения. Но все-таки одно из них называется печью, а другое – камином.

  • Функции печи не рассчитаны на то, чтобы предоставить возможность наблюдать за пламенем, поэтому все технологические нюансы направлены на качественно и эффективное использование тепла. Дверца топки выполнена из металла и скрывает процесс горения от глаз наблюдателя.
  • Газы, образовавшиеся после сгорания, имеют высокую температуру. Дарить такую энергию природе не очень хочется, поэтому дымоход в корпусе печи выполнен в виде лабиринта. При движении нагретые газы отдают свою теплоту кирпичам печки.
  • Топка русской печи несколько меньше, чем, по расчетам, должна быть у камина, приходящегося для подобного помещения.

Готовое к эксплуатации кирпичное сооружение

В остальном отличия касаются только внешних элементов, которые могут быть использованы и в переделанной конструкции.

Принцип работы буржуйки

«Буржуи», которые изобрели чугунные печи-буржуйки, на самом деле были инженерами, цветом технического потенциала тогдашней России. Где расчетами, а где и эмпирическими данными, они подобрали практически идеальное соотношение объема камеры сгорания к площади сечения вытяжной трубы.

Принцип работы буржуйки со спиральным отводом дыма

Горящие газы в буржуйке постоянно движутся по кругу, попеременно обмениваясь теплом с чугунными стенками или пополняя свои горючие резервы продуктами пиролиза тлеющего топлива (печной газ). На каждом цикле отработанные продукты сгорания выбрасываются в трубу, а снизу поступает свежая порция печного газа.

При большем сечении трубы циркуляции не получится и весь выхлоп, включая недогоревшие газы, будет улетать на улицу. Применив трубу меньшего сечения, пришлось бы и камеру сгорания делать меньше, что ухудшило бы условия возникновения экономичного пиролиза. В общем, как ни крути, а пропорции классической чугунной буржуйки является идеальными.

Чертеж печи буржуйки для изготовления своими руками

Поэтому и сейчас, в эпоху повсеместного газового или центрального отопления, печи-буржуйки пользуются все такой же популярностью. Сегодня, как и много лет назад, небольшие чугунные печи являются основным источником тепла для строителей, и военных в полевых условиях. В последние годы к ним присоединились многие владельцы отдаленных дачных участков, где эти печки стали единственным практичным средством защиты от холода не только в доме, но и в теплицах, летней кухне, или гараже.

Лучшие идеи, чертежи и советы о том, как сделать буржуйку для дачи своими руками, вы найдете в нашем материале.

Риски возгораний при использовании буржуйки

Конструкция устаревших буржуек

Правила пожарной безопасности должны учитываться при установке буржуйки в первую очередь. Устаревшие конструкции представляют собой печки из листов металла или из частей литого чугуна. Такие конструкции никогда не отличались разнообразием, а изготавливали их в форме цилиндра или куба с внутренней топкой, где и сжигались дрова или уголь.

Устаревшие модели представляют собой печки из листов металла или из частей литого чугуна

Так, топливо сгорало в топке и сильно нагревало прибор. Печь превращалась в раскаленный элемент, а риск возгорания близлежащих вещей был слишком велик. Статистика гласит, что чаще всего в те времена пожары случались именно из-за неправильной эксплуатации устройства.

Современные модели и их защита от возгораний

Сейчас буржуйку можно приобрести в магазине или попробовать изготовить своими руками, следуя специальным инструкциям.

Современная модель буржуйки

Естественно, на заводах устройства конструируют только с соблюдением норм пожарной безопасности. А вот за это качество у самодельного аналога полностью отвечает его создатель, потому что производство и установка не контролируется профессионалами. Мастер самостоятельно разрабатывает план монтажа и схему. Здесь можно полагаться только на его знания.

Про

Буржуйка с поверхностью для приготовления пищи

Такая модель печи получила свою популярность благодаря возможности приготовления пищи, а не только обогрева помещения, как обычная буржуйка.

  1. На буржуйке с варочной поверхностью можно готовить кулинарные яства.
  2. Использовать такое устройство можно не только в зимний период года, но и летом. В таком варианте горячий воздух благодаря специальной задвижке, напрямую выводится в дымоход, не нагревая помещения.
  3. Некоторые модели аппаратов оснащаются встроенным датчиком измерения температуры.

Агрегаты с духовым шкафом и поверхностью для приготовления пищи выполняются с разным дизайном и имеют дверцы из огнеупорного стекла, позволяющего наблюдать за горением пламени. Естественно, и стоимость таких устройств выше стандартных аналогов.

Конкретные примеры выбора

Выбор металлической печки начинается с определения места ее установки. Отопительный агрегат размещают у стены, защищенной жаропрочным материалом. Некоторые хозяева ставят устройство прямо посередине большой кухни или комнаты.

Стена, у которой стоит печка, нагревается, поэтому ее защищают термостойким материалом. Экран выполняют из кирпича, керамической плитки, брусков и плитки из природного камня. Толщина экрана зависит от степени нагрева стены.

Для деревянного дома

Для деревянного дома чаще выбирают печки, работающие на дровах. Для прогрева деревянного строения не нужно такого сильного жара, как для кирпичного и бетонного коттеджа. Рассмотрим выбор отопительно-варочной печи для небольшого брусового дома площадью до 50 квадратных метров.

В продаже есть сотни моделей металлических печек от десятков российских и иностранных заводов. Хорошо зарекомендовали себя отопительно-варочные приборы зарубежных производителей:

  • Konig Feuer;
  • Trend;
  • Olimp;
  • Magnum;
  • Thorma;
  • Alma Mons;
  • Efel;
  • Ferlux.

Печи смонтированы из стали и чугуна, имеют различный дизайн и конструкцию.

Из чугуна выполнены топочные камеры, у всех моделей стены топки имеют шамотную, вермикулитовую или другую огнестойкую футеровку. Вермикулитовая футеровка топки позволяет раскалять ее до 1200 градусов, шамот — до 1300 градусов. Пища готовится на варочном настиле и в духовом шкафу.

В продаже есть десятки надежных и качественных печей от российских изготовителей таких, как «Термофор», «Лиговъ», «Теплодар», «Ермак». Приборы имеют стальной корпус и канальные топки, что позволяет регулировать температуру и расход дров. Во многих печках, кроме варочного настила, установлен духовой шкаф.

Во всех устройствах есть отдел-зольник, накрытый колосником, дроссели для регулировки подачи воздуха. Дверцы сплошные или с окошком из огнестойкого стекла.

Для загородного дома

Для загородного дома и дачи чаще выбирают компактные печки. Эти сооружения позволяют быстро прогревать небольшие помещения и удерживать приемлемую температуру 2—3 часа. Если в поселке нет проблем с электричеством, достаточно приобрести печь, предназначенную только для нагрева помещения.

Фото 2. Печь модели «Булерьян». По изогнутым трубкам проходит горячий воздух и тепло держится дольше.

В продаже есть компактные отопительно-варочные устройства. Если агрегат нужен исключительно для отопления, подойдут малые печи моделей «Булерьян», «Золушка», «Везувий», «Студент», «Инженер».

Справка. Предприятия, как правило, выпускают десятки печей с одинаковым названием, но с разным цифровым кодом. Среди них есть варочные и варочно-отопительные приборы.

Печь буржуйка вчера и сегодня

Ранее печь-буржуйка представляла собой примитивную конструкцию, состоящую из металлического ящика на ножках, имеющую дверцу и дымовую трубу. Такие печи имеют низкий КПД, а значит , отопить ей даже одну комнату было достаточно сложно.

Сегодня такую печь тоже можно приобрести в магазине, це на на нее гораздо ниже, чем на более сложные варианты ведущих производителей. Если вы чуть проворнее и умеете обращаться со сваркой — вы без проблем можете сварить буржуйку своими руками. Тут все просто, как она выглядит — так ее и нужно варить, ничего сложного!

Чтобы заставить такую буржуйку эффективно работать, сами ее создатели советуют обкладывать металлический короб кирпичом. Причем кладка должна находиться на расстоянии 3 — 5 см от стенок печи — в этом промежутке возникнет воздушная прослойка, которая тоже будет способствовать сохранению тепла на длительное время.

Современные более сложные виды буржуек, соответственно, имеют более высокую цену.

Одна из современных моделей

Эта усовершенствованная конструкция металлических печей, и некоторые из них способны обогреть помещение, объемом в 100 куб. м, причем могут удерживать тепло в комнате достаточно долгое время. Пять новшеств, которые появились в конструкции, помогают повышению КПД.

  • На топке современной буржуйки появились герметично закрывающиеся стеклянные дверцы, обрамленные металлом, которые позволяют избежать попадания дыма в комнату. Для этого используют жаропрочное стекло.
  • Появившиеся задвижки, установленные на воздухозаборных отверстиях зольника и дверцах топки, помогают увеличить время горения топлива. С их помощью можно регулировать активность поступления воздуха, от которого зависит интенсивность горения и тепловыделения.
  • Жаропрочная облицовка, которой отделаны внутренние стенки печи, защищающая металл от перегрева — сохранит тепло надолго! Облицовка изготавливается из шамотных и других материалов.
  • Свод топки современной металлической печи позволяет оборудовать повторный дожиг , в котором практически полностью выгорают остаточные дымовые газы. Дожиг увеличивает КПД печи и снижает температуру поступающего в трубу дыма.
  • Разделение дымохода на две части — выводящую и теплообменную, также позволяет сохранить тепло на большее время.

Теплообменник представляет собой коленный дымоход или «дымовой мешок», который находится внутри буржуйки.

Металлическая труба, выходящая на улицу или подключенная к уже устроенному в доме дымоходу, имеет задвижку, которая тоже способствует сохранению тепла. Эта система и называется выводящей частью.

Основные назначения буржуйки

  1. Быстрое отопление не больших помещений, до 20 кв. метров.
  2. Приготовление пищи в походных условиях.
  3. Использование печи буржуйки в интерьере помещения, возведение симбиоза буржуйка – камин.

При выборе альтернативного вида отопления или постоянного источника тепла использование стальной печи не рационально из-за главного минуса – малая аккумуляция тепла. То есть, как только прогорит топливо, печь остынет максимум за 30 минут. И даже несмотря на очень гуманную себестоимость чугунной или металлической буржуйки, количество средств, потраченных на топливо, необходимого для поддержания тепла в холодное время года, значительно превысит затраченные средства на постройку кирпичной печи или монтажа газового котла. В случае же, когда необходимо обеспечить отопление на даче или в гараже, то есть в помещении, не требующим постоянного поддержания тепла, или необходимости приготовлении пищи в походных условиях, то небольшая несложная в установке чугунная буржуйка является самым оптимальным вариантом. Также следует отметить, что установка и использование буржуйки в многоквартирных домах вызовет большие сложности в соблюдении противопожарной безопасности, а незаконная установка повлечет денежные штрафы от противопожарной службы.

Из чего выбрать: виды печного оборудования для дачи

Информация об эффективности и особенностях популярных печей для дачи поможет определиться в выборе отопительного оборудования. Его устанавливают единожды и на долгие годы, поэтому к выбору подходят вдумчиво и основательно.

К выбору печи нужно подходить основательно

Русская

Настоящая русская печь – крупногабаритная и тяжеловесная конструкция, требующая просторного помещения. Сегодня исконно русская модель модернизирована под современные условия и обладает меньшими геометрическими параметрами, но все столь же эффективно отапливает большие площади.

Русские печи оборудуют плитами, духовками и лежанками. КПД кирпичных конструкций этой модели высокий, не менее 75%. Особенность печи заключается в её устройстве, состоящем из системы каналов и дымохода. Поэтому она быстро нагревается, накапливает тепло и постепенно его отдаёт, тем самым поддерживая в помещении стабильную температуру.

Исконно русская модель печи модернизированна под современные условия

Голландка

Голландка – одна из самых эффективных, а потому популярных дачных печей. Её конструкция имеет свои особенности:

  • извилистая система каналов, расположенных друг над другом;
  • отсутствие колосника;
  • разнообразие форм корпуса печи: круглый, полукруглый, прямоугольный, с выступами;
  • кладка стенок выполняется в 1 кирпич, что обуславливает небольшой вес.

Голландка быстро прогревает помещение и долго держит тепло. Отличается экономичным расходом топлива. Может быть оборудована плитой и лежанкой.

Печь может быть оборудована плитой для варки

Кирпичная шведка

Шведка – эффектная и уютная печка, КПД которой составляет не менее 60%. Конструкция обладает небольшим весом, соответственно, не потребует большого количества материалов на возведение. Шведка — одна из лучших печей для отопления дачного и жилого дома. Идеальна для небольших строений, пригодна для круглогодичного обогрева.

С водяным контуром

Главный «минус» любой стационарной печи — слабый прогрев отдалённых зон строения. Проблема решается с помощью монтажа системы отопления, состоящей из источника тепла, трубопровода и радиаторов. Система может быть одноконтурной или двухконтурной, но ей в любом случае требуется теплоноситель с постоянной температурой.

Система может иметь один или два контура

Для решения этой задачи предназначены печи с водяным контуром. В конструкцию этого отопительного оборудования входит котёл — ёмкость с водой, которая нагревается печью и заполняет трубопровод. Циркуляция обеспечивается специальным насосом. Печь такого типа может быть кирпичной или металлической. Независимо от материала изготовления, это лучший выбор для обогрева дачи.

Печь-камин

Печь-камин отличается высокой декоративностью, привлекает возможностью чувствовать тепло живого огня и наслаждаться им. Существует большое количество моделей конструкций этого типа. Можно выбрать наиболее подходящую по мощности и внешней привлекательности.

Малогабаритные буржуйки

Буржуйка – небольшая металлическая печь для дачи, отличающаяся простотой сборки и установки. Большинство нечасто посещаемых загородных домов оборудованы именно такими печками. Они достаточно экономичны, неприхотливы в уходе, способны хорошо отапливать небольшое помещение.

С варочной плитой

Модели с варочными плитами наиболее удобны в эксплуатации. Возможность приготовления пищи на печи позволяет экономить электричество и выручит в условиях его отсутствия. Поэтому практичные дачники выбирают именно такое, многофункциональное отопительное оборудование.

Такие печи очень удобны в экскплуатации

Печи длительного горения для дачи

Такие печи иначе называют «пиролизными», так как работают они по принципу получения пиролизных газов и вторичного сжигания топлива. Схема работы следующая:

  • топку заполняют топливом;
  • поверх дров кладут щепу и бумагу для розжига;
  • поджигают дрова;
  • когда они разгорятся, почти полностью перекрывают доступ кислорода в топку;
  • образующийся пиролизный газ поднимается вверх, в камеру дожига;
  • в камере газ воспламеняется с выделением тепла, что обеспечивает двойное использование одной порции топлива.

Такие печи выгодны во всех отношениях. Они дороже обычных, но быстро окупаются.

Пиролизные печи — выгодное приобретение
