Изготовление вертикальной печи из стальной трубы

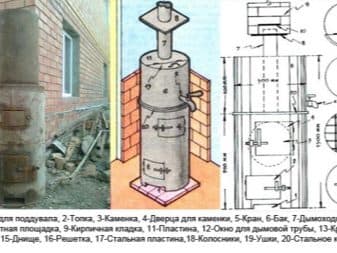

Вертикальная печь из стальной трубы

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

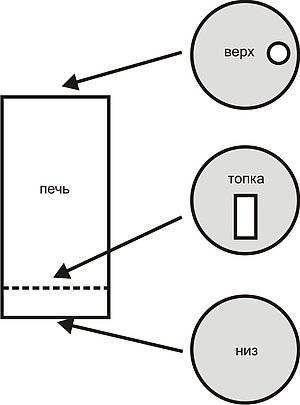

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы – отверстие для поддувала

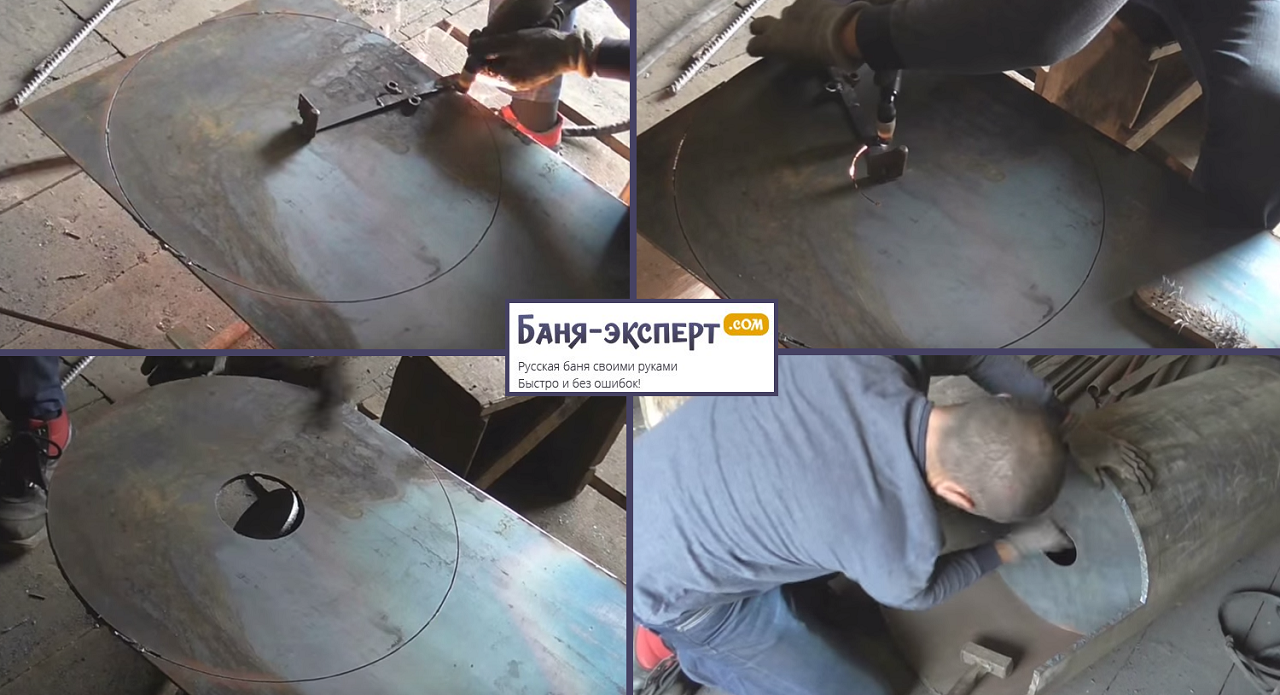

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

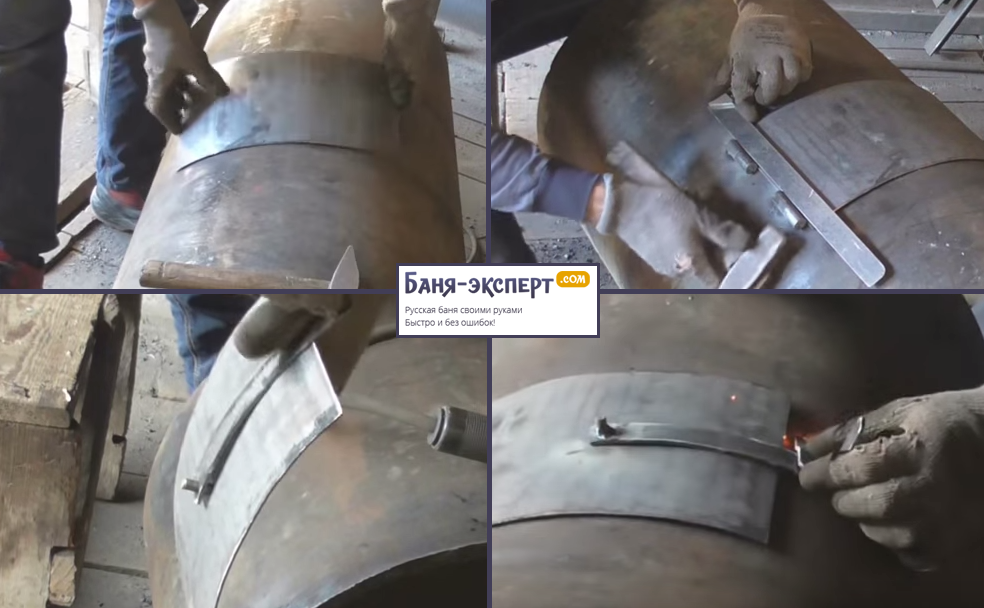

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Изготовление и установка дверцы

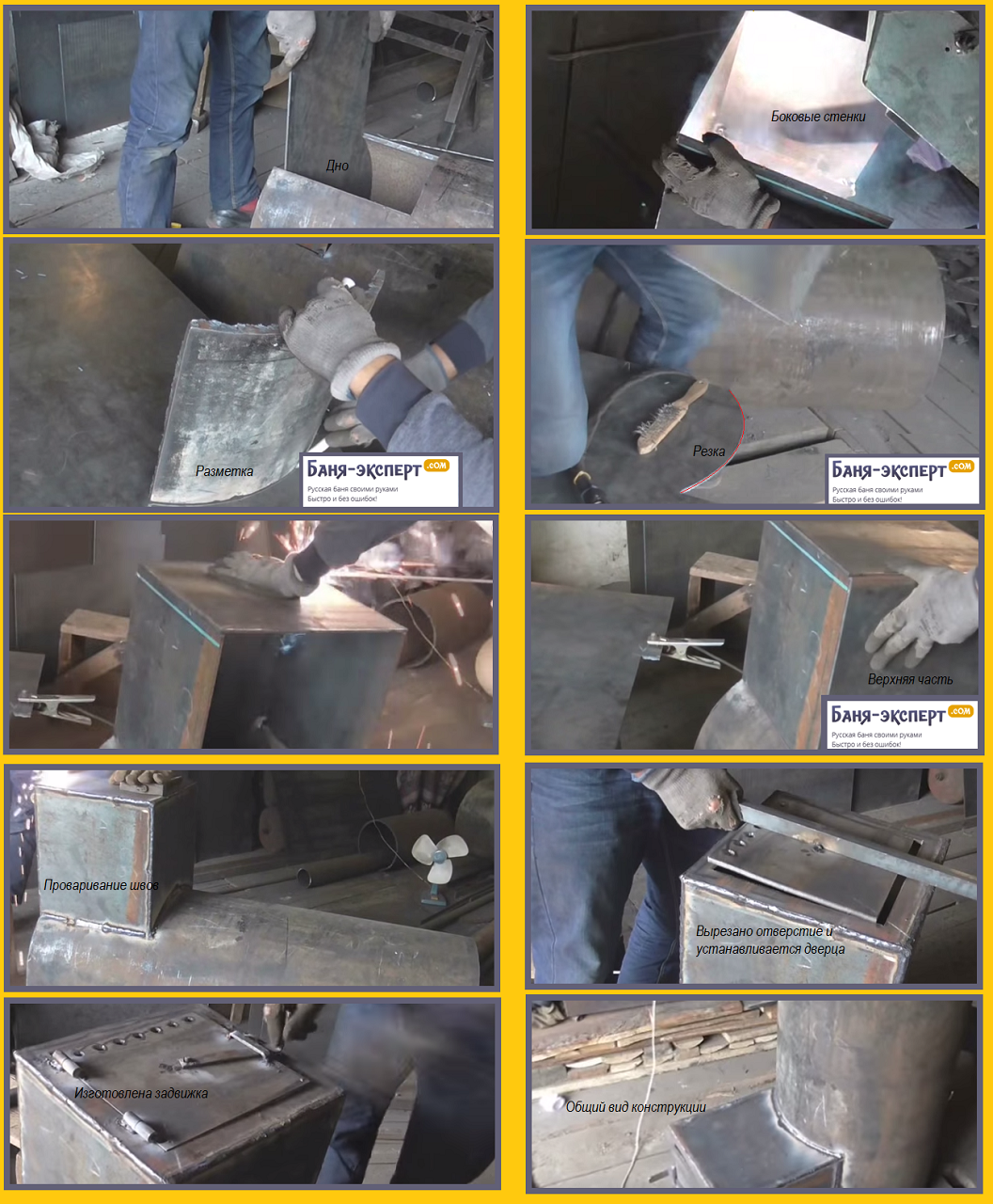

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали)

Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности

Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Шибер

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

Этапы изготовления выносной топки

Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода

Подготовительные работы

Подготовительные работы предполагают:

  • определение размеров будущего устройства;
  • выбор материала;
  • место расположения прибора.

Только после этого приступают к основным работам.

Чертежи и размеры

Каждый элемент конструкции предварительно продумывают, определяясь с размерами:

Важно подобрать правильного диаметра трубу. В чертежах отмечают, что ее диаметр должен быть больше в 2,5 раза объема топки

Объем топки измеряется в литрах, а объем трубы измеряется в миллиметрах.
Желательно вокруг печки на расстоянии 60 мм устанавливать металлический экран. В результате тепло будет сохраняться дольше. Кроме этого, подобная конструкция убережет от пожара.
Под печкой обязательно следует отделать пол. Устанавливают металлический лист, который должен выступать на 50 см со всех сторон отопительного прибора. Пренебрегать данным этапом не стоит. Лист из металла убережет от пожара и сохранит тепло.
Дымоход состоит из двух частей: вертикальной (1 метр) и наклонной или полностью горизонтальной (3-4 метра).

Учитывая эти размеры, получится соорудить безопасную и полезную обогревательную конструкцию для гаражного помещения.

Вопросы безопасности: как подготовить место для установки печи

Чтобы банная печь из трубы прослужила долгие годы, была удобной и безопасной в эксплуатации, следует должным образом обустроить место для нее. Начать нужно с фундамента. Обычно заливают бетонный, можно также использовать пенобетонные плиты. Рекомендуемая высота фундамента – 25-30 см. На нем готовят кирпичную площадку 70х70 см. Лучше всего использовать огнеупорный кирпич и глиняный раствор. В результате площадка должна быть выше пола на 15-20 см.

Стену парилки нужно защитить экраном высотой 1.2 м из такого же кирпича. Расстояние следует рассчитать так, чтобы после установки печь оказалась в 20 см от кирпичного экрана. Также в качестве защиты можно использовать обшивку из стальных листов. Необходимо продумать расположение печи так, чтобы ее корпус не соприкасался с деревом и другими легковоспламеняющимися материалами. Деревянную отделку парилки возле печи нужно обработать антисептиками и антипиренами. Это поможет сохранить внешний вид и целостность стен. Чтобы обезопасить помещение от попадания искр из топки, перед ней укладывают лист металла или другого огнеупорного материала размером 50×70 см.


При обустройстве экрана следует помнить, что высота 1.2 м – минимальная. Если вы хотите максимально защитить деревянные стены парной, можно сделать экран до потолка

В технологии изготовления трубчатой печи особых сложностей нет, но очень важно выполнить все работы качественно. Специалисты советуют установить в дымовую трубу подвижную задвижку, чтобы можно было регулировать силу тяги

Также желательно изготовить дожигатель для гарантии пожаробезопасности, особенно если вы выбрали горизонтальную модель. Это позволит избежать чрезмерного осаждения и возгорания сажи. Когда конструкция готова, ее внешний вид можно облагородить. Функциональная печь готова. При минимальных затратах вы обеспечили себе хороший банный отдых. Вам есть чем гордиться!

Монтаж трубчатого агрегата в парилке

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
Монтируют гидробак и ёмкость для камней.
Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
Из труб и коленных элементов изготавливают дымоотводящий канал

Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню

Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.

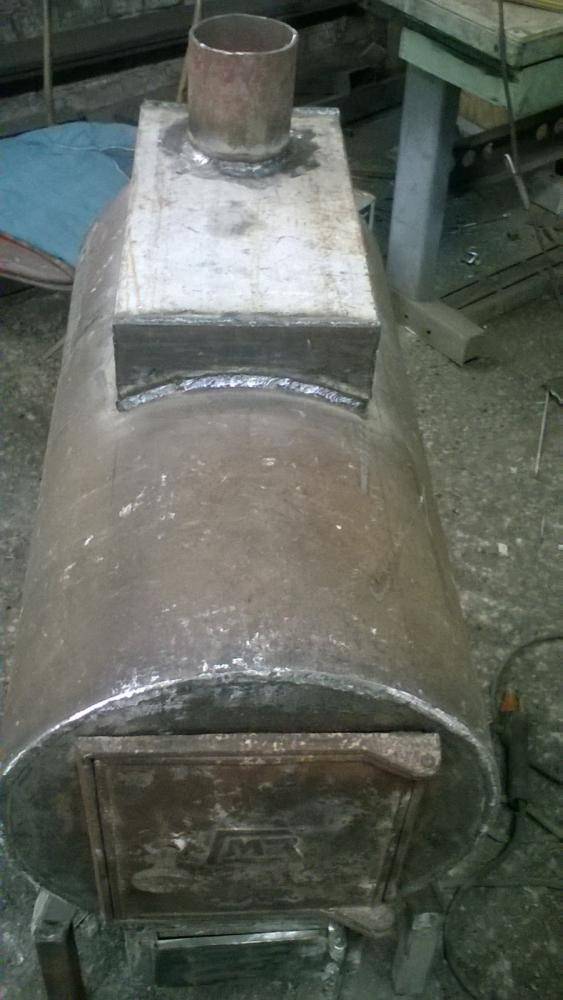

Рисунок 6. Готовая горизонтальная печка

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

  • вертикальные;
  • горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Делаем банную печь своими руками: подробная инструкция

Давайте разберемся, как сделать вертикальную и горизонтальную печь, какое оборудование, инструмент и материалы нужно подготовить для изготовления, и какими теоретическими знаниями нужно обладать, чтобы реализовать все задуманное.

Преимущества самодельных банных печей

Если вы еще сомневаетесь, стоит ли делать банную печь своими руками, тогда обратите внимание на плюсы этого решения, которые значительно перевешивают траты времени и сил на изготовление конструкции:

  • Стенки имеют большую толщину, то есть, отличаются высокой тепловой емкостью. Поэтому, даже после прогорания топлива в помещении еще некоторое время будет сохраняться тепло;
  • Так как печи выполняются из металла, они отличаются высокой прочностью, и могут стойко переносить даже сильные температурные изменения;
  • Из-за идеально круглого среза трубы готовая конструкция печки имеет форму цилиндра или купола. Такое решение позволяет эффективно распределять тепло по всей площади печи, и создавать естественную тягу;
  • Помещение прогревается очень быстро – всего за час;
  • В отличие от кирпичного варианта, металлическая печь не нуждается в фундаменте;
  • Из-за высокой температуры и коррозии воды труба с толстыми стенками не разрушается очень быстро. Поэтому, самодельная конструкция может прослужить верой и правдой долгие десятилетия;
  • Для проведения работ вам не нужно обладать какими-либо серьезными знаниями, нужно лишь уметь обращаться с инструментом, и четко следовать чертежам, схемам.

Более того, самодельное устройство обойдется вам намного дешевле покупного. А, если на даче или в гараже вы найдете трубу нужного диаметра, то сможете собрать печь практически бесплатно. Правда покупка печи позволяет сэкономить время и нервы при её изготовлении.

Этапы работ самостоятельного изготовления печи

Этап I

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.

Этап II

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Варятся бока для дверок с помощью использования листа, учитывая проход через стену.

Этап IV

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.

Этап V

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Этап VI

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

Этап VII

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

Этап VIII

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Этап IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

  1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
  2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

  1. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
  2. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
  3. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
  4. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

  1. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
  2. Оснащение зольника и топки дверцами.
  3. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
  4. Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Виды и конструкции

Любая банная печь должна иметь корпус, поддувало, колосниковую решетку, топку, каменку, дымовую трубу и бак для нагрева воды.

Горизонтальная

Отрезок трубы располагают горизонтально, каменка внешняя и открытая.

Бывают модели с выносной топкой – топка выходит в предбанник и не надо возиться с дровами или углем в парной. Бак для нагрева воды навесной.

Вертикальная

Трубу для корпуса располагают вертикально, форма печи напоминает «буржуйку», каменка закрытая и нагревается проходящими дымовыми газами, бак для нагрева воды располагают в верхней части корпуса.

Можно исхитриться и сконструировать модель с выносной топкой – ее можно увидеть на фото.

Чем горизонтальные печи отличаются от вертикальных моделей

Горизонтальные модели занимают больше места и немного сложнее в изготовлении, чем вертикальные. Вертикальные легче. Горизонтальные капризнее в эксплуатации: или топка переохлаждается, топливо сгорает лишь частично и плохо прогревает каменку и помещение; или выдает хороший пар, только если угадали с размерами парилки.

В вертикальных изделиях каменка проточная и лучше прогревается, чем в горизонтальной модели, но КПД меньше – в горизонтальных топливо сгорает более полно.

Какой вид лучше

Достоинством вертикальной конструкции является надежность и простота в выполнении. Именно ее изготовление мы и рассмотрим в нашей статье.

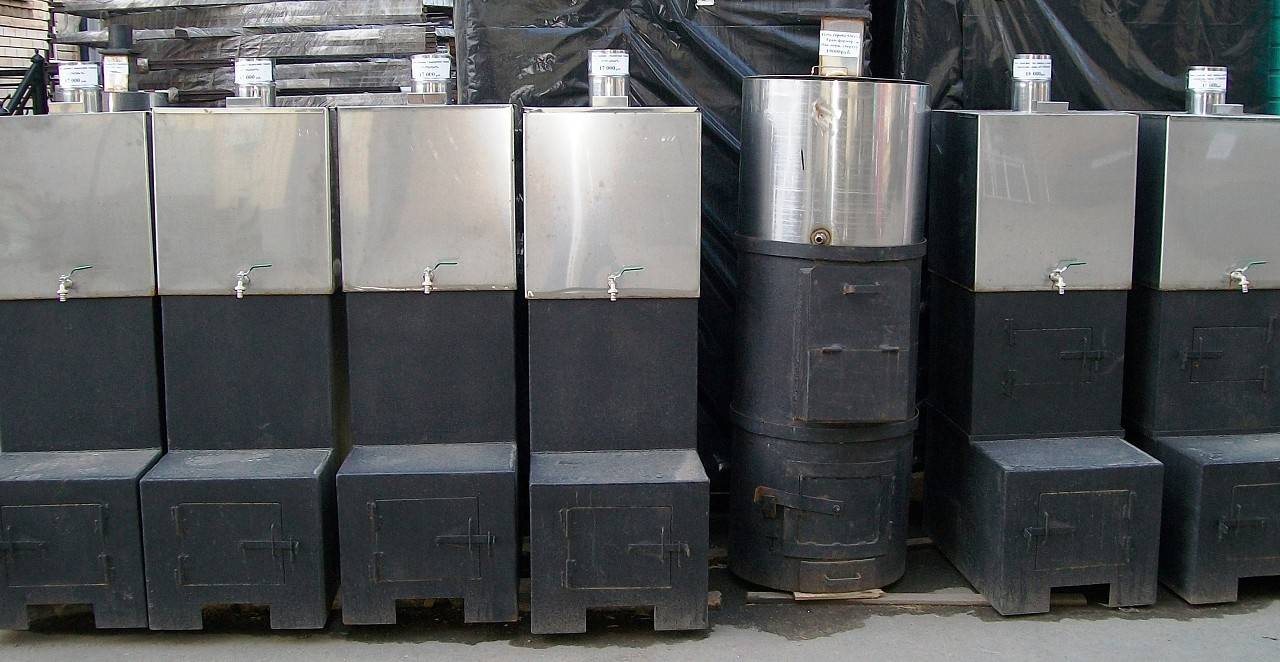

Котел — вертикальная печь

Вертикальные железные печи, созданные из труб, также широко используются для бань, поэтому на них тоже следует обратить внимание. Устройство помогает решить проблему недостатка свободного пространства в бане, так как вертикальный корпус конструкции обладает тремя камерами — каменкой, баком для нагрева и топливной

Вместительность вертикальной камеры сгорания небольшая и при протапливании бани приходится делать сразу несколько загрузок. При особом желании размеры топливника можно увеличивать, убрав водяной котёл и создав его более меньшим по объёму.

Специалисты рекомендуют высоту печки из трубы для парилки и каждой камеры подбирать самостоятельно и по отдельности. Главное при этом — максимально увеличивать вместительность камеры для топки. В этом случае и длительность горения с одной закладки дров станет больше.

Конструирование вертикального отопителя:

  • обработка и обрезка трубы DN 500, вырезание проёмов для двери;
  • создание круглых заготовок из металла с общей толщиной 5−10 мм, крыши и днища;
  • обработка вырезанных деталей и составление из них дверец для печи;
  • сварка колосниковой решётки из арматуры;
  • создание банной печи из металла.

Для начала внутрь корпуса крепятся перегородки, после этого сквозь отверстия в них помещается дымоходная труба и хорошенько обваривается. Создаётся колосник и сваркой крепится к днищу. Крышка бака состоит из двух частей: одна ставится наглухо, а вторая крепится на навесы. Если соблюдать все нехитрые правила, то ваша самодельная печка из металла для бани будет длительное время радовать своей хорошей работой.

Советы по эксплуатации

Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

  1. Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.
  2. Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
  3. Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.
  4. Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.
  5. Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.
  6. После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.
  7. Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.
  8. Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.
  9. Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.
  10. На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.
  11. Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.
  12. Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.
