Печь голландка своими руками

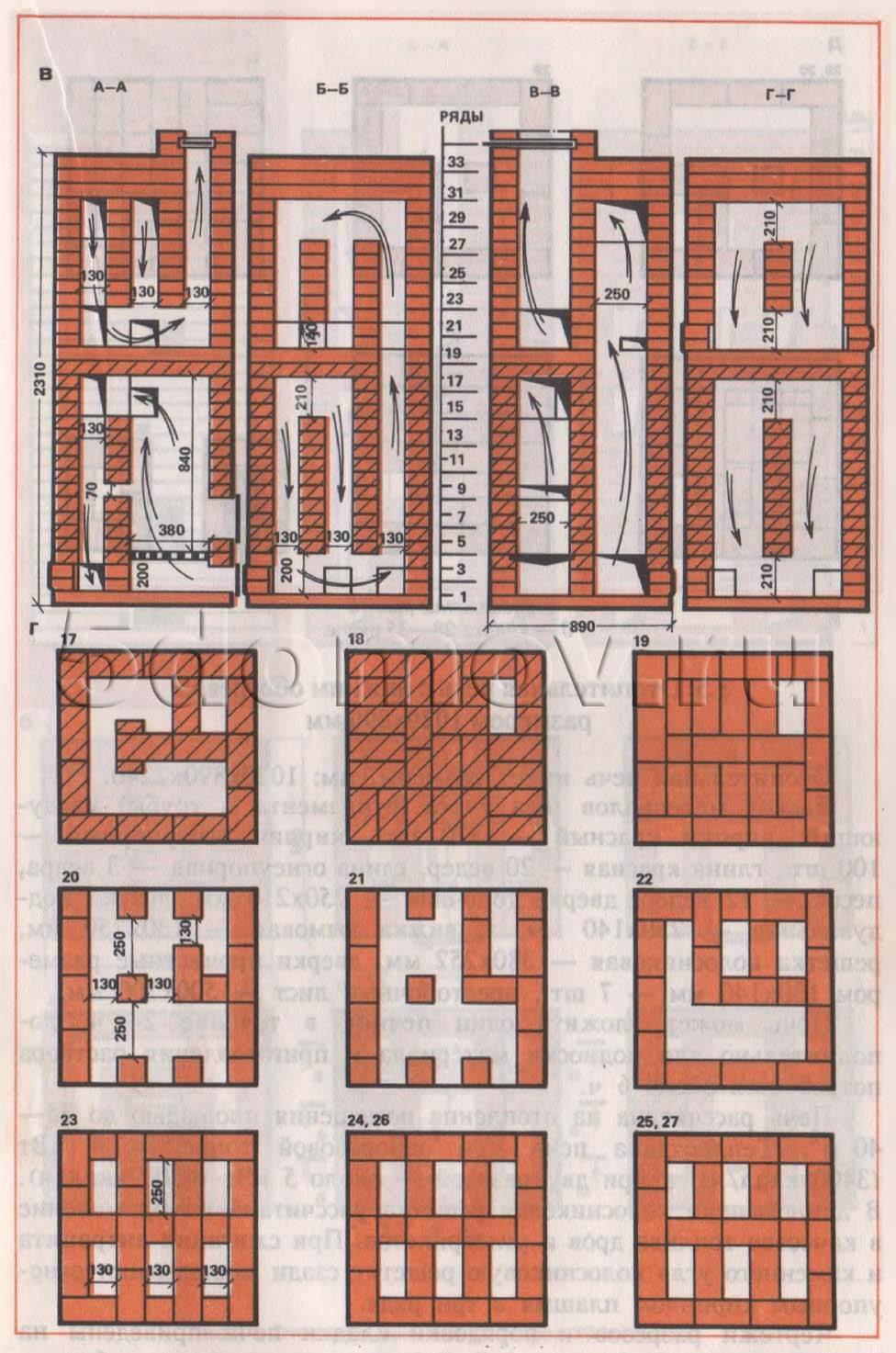

Порядовка для голландки+

Трехоборотная голландка+ – это печь внушительных размеров. Она легко сможет обогреть помещение площадью до 50 квадратов.

Краткие пояснения к порядовке…

1-й ряд аккуратно выкладывается на подготовленный фундамент и заливается раствором сверху. В основании голландки+ лежит 21 кирпич.

2-й и 3-й ряды кладутся на раствор

Обратите внимание, что если до 3-го ряда включительно кирпичи клались плашмя, то далее они будут укладываться на ребро до окончания обвязки дверки в 6-м ряду включительно

На 4-м ряду следует оборудовать подставку под перегородку дымохода.

На этом же этапе монтируется дверца топливника, обмотанная негорючим материалом, например, асбестом. Фиксируется дверка стальной проволокой в кладочном шве.

Последующие ряды повторяют контур 4-го.

7-й ряд интересен тем, что кирпичи к нем выкладываются не только плашмя, но и на ребро по задней стенке. Начиная с 8-го ряда, строительный материал снова выкладывается плашмя.

8-й ряд может вызвать трудности, так как над топкой нужно уложить скошенный кирпич.

В 9-м ряду кирпич смещается в незначительной степени назад. Не забудьте выложить поверх этого ряда негорючий материал. Особенно актуально это для тех, кто планирует класть отопительно-варочную модель печи.

10-й ряд – это начало формирования основы под дымоход. Если дымоход из кирпича – слишком громоздкое и тяжеловесное решение для вас, вы можете подобрать металлическую трубу.

На 11-м ряду монтируется задвижка с асбестовым уплотнителем. Здесь образуется стык печной конструкции и дымоходной трубы

Обратите внимание, что кладка голландки здесь осуществляется в четверть

Последующие ряды выполняются по порядовке. Процесс не должен вызвать никаких трудностей.

Когда кладка будет завершена, установите дымоход и закройте щель между полом и печью предтопочным листом, чтобы из-под голландки не просыпался песок. На стыках с полом устанавливаются специальные плинтуса.

Существует множество способов декорировать голландку. Например, ее можно отделать плиткой, а можно покрасить. В некоторых случаях довольно эффектно смотрится подобная печная конструкция вообще без лишнего декора.

Схема кладки печи от А до Я более подробно рассмотрена в данной статье.

Один из вариантов изготовления печи своими руками

Для отопительно-варочной печи, как весьма практичного варианта для дачи или загородного дома, порядовка выглядит так:

Голландка отопительно-варочного типа — оптимальная конструкция для загородного дома

Так как при укладке требуется определённая точность, мастера смачивают каждый кирпич в воде. Благодаря этому влага из раствора не высасывается. Обычно в корыто с жидкостью окунают сразу все кирпичи для одного или двух рядов. И по мере использования добавляют новые.

Особо следует обратить внимание на гидроизоляцию между фундаментом и корпусом голландки. Она делается из рубероида в два слоя перед первым рядом. Некоторые советуют выкладывать первый ряд из теплоизоляционных кирпичей, так как у этого вида печи большая часть тепла может уходить вниз

Некоторые советуют выкладывать первый ряд из теплоизоляционных кирпичей, так как у этого вида печи большая часть тепла может уходить вниз.

Изолятором служит рубероид, толь или другие синтетические материалы

Порядок работы:

1. Первый ряд выкладывают сплошной поверхностью. Нужно правильно соблюдать перевязку, как указано на схеме.

2. Второй и третий ряды также сплошные, но порядок расположения в них кирпича иной. В результате получается монолитная печная основа, по которой равномерно распределяется нагрузка.

3. В четвёртом ряду установливают дверцу зольника. При монтаже рекомендуется применять асбестовый шнур, который наматывается на торцевую сторону рамки толщиной 4–5 мм. Крепить дверцу можно несколькими способами, но оптимальным считается вариант с использованием специальных лапок.





















4. Пятый ряд такой же, как и четвёртый. Кладку ведут от правого угла с перевязкой в полкирпича.

5. На шестом ряду перекрывают зольную камеру с использованием стальной полосы.

6. Седьмой ряд — начало топки, которую необходимо выложить шамотным кирпичом. Тут же ставят дверцу топки.

7. Устанавливают колосники с зазором для теплового расширения 4–5 мм.
8. Восьмым рядом завершают перекрытие зольника, а на 9–14 формируют топливную камеру из шамотного кирпича.

9. В десятом ряду перекрывают топочную камеру и устанавливают специально изготовленные кирпичи для монтажа варочной плиты. Отверстия на металлической пластине вырезают болгаркой.

10. До 13 ряда формируют пространство над плиткой. Кирпичи выкладывают строго по схеме.
11. В 14 ряду монтируют кирпичи с бороздками, в которые вставляют металлический уголок, поддерживающий вес следующих уровней.

12. Пятнадцатый ряд перекрывает выемку над плитой, а в 16 и 17 расположена дверца для прочистки дымохода. Установка аналогична всем предыдущим чугунным элементам.

13. С 18-го по 22-й ряд делают дымоходный канал.

14. В 23 ряду устанавливают печную задвижку на дымоходном канале. Для этого кирпичи подгоняют так, чтобы между кладкой и металлом оставалось место для асбестовой прокладки.

15. В 24 и 25 рядах соединяют нисходящий и подъёмный каналы, а в 26 – 28 формируют дымоход. По ходу кладки делают футеровку внутренней поверхности каналов. Это улучшит проходимость газов и создаст нормально функционирующую тягу.

16. В 29 и 30 рядах устанавливают задвижку, регулирующую общую тягу в дымоходе.

17. Перекрывают задвижку и формируют выход дымохода.

Если в доме пол из дерева, в целях пожарной безопасности необходимо установить предтопочный фартук. Изготавливается он из листового железа, толщиной от 0,5 мм. Размер подбирается так, чтобы древесина была защищена от искр и углей, которые могут вылетать из топки. Под металл дополнительно настилают асбестовую прокладку.

Асбестовая прокладка создаёт дополнительную защиту пола от возгорания

После завершения кладки необходимо как следует просушить печь. Это может занять время от недели до двух, в зависимости температурных условий. На это время нужно оставить открытыми все задвижки и дверцы. Можно поставить включённую электрическую лампу в топку для ускорения процесса.

Принцип работы круглой печи голландки

Во всех моделях предусматривается глухой топливник, который состоит из 6 каналов, размеры могут быть внушительные. Элементы системы располагаются последовательно, чтобы нагретые газы максимально отдавали тепло и экономили ресурсы. Конструкция нагревается частями, за этот процесс отвечают подъемные каналы, если разобрать работу приспособление подробно, то выглядит это так:

1. Газы поступают в первый подъемный канал, там они достигают больших температур.
2. После остывания они перемещаются во второй элемент.
3. После чего достаточно остывшие потоки перемещаются в последующие составляющие топливника.

Благодаря такой последовательности конструкции с каналами над топкой, основным предназначением которой является обогрев, она прогревается постепенно, помимо защиты самого приспособления происходит качественное отопление жилища.

Устройство и элементы

Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.

Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:

1. Поддувало и поддувальная дверка;
2. Топка и топочная дверка;
3. Камера для сбора сажи и прочистная дверка;
4. Дымоход;
5. Задвижка;

Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.

Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.

Пример конструкции

Подготовительные работы перед сборкой печи

Перед установкой печи производят заливку фундамента и делают отверстия в межэтажных и чердачных перекрытиях.

Заливка фундамента

Если установка печки планируется на этапе строительства дома, то в месте её расположения заливается фундамент. По правилам, его не связывают с общим фундаментом дома, а закладывают отдельно. Это предотвращает нежелательные перекосы, которые могут возникнуть во время усадки. Возведение здания проводится одновременно с кладкой печи, при расположении несущих балок перекрытий учитывают высоту корпуса печки и дымохода.

Для печного оборудования заливают фундамент, не связанный с основным фундаментом дома

Если решение установить отопительный агрегат возникло в готовом доме, тщательно взвесьте и оцените работы, которые придётся провести. К наиболее существенным относятся подготовка фундамента и прокладка дымохода через чердачные или межэтажные перекрытия. Иногда целесообразнее вывести трубу через стену: у голландки есть такая возможность.

Подготовка фундамента проводится заблаговременно. Цементный раствор должен не менее 30 дней сохнуть и усаживаться. Только после этого начинается установка печи. В противном случае возможны деформации в процессе эксплуатации, что приводит к растрескиванию тонких стенок печки и нарушению герметичности дымохода. Чтобы избежать таких последствий, фундамент выливается в соответствии с правилами:

• основанием фундамента служит плотный грунт, нельзя заливать бетон в почву вблизи грунтовых вод;

• глубина котлована под заливку не должна быть меньше глубины промерзания почвы в этом регионе (как правило — 0,8–0,9м, за исключением районов Крайнего Севера);

• бетонный раствор укладывают на устоявшуюся (в течение 2 суток) песчаную подушку, которая имеет глубину от 15 до 20 см и служит гидрокомпенсатором при дальнейшей эксплуатации;

• внутри бетона располагают арматурную решётку с толщиной металлического прута от 5 мм;
• линейные размеры фундамента на 15–20 см должны превышать габариты основания печи;
• высота верхней плоскости не доходит до уровня пола на 2 кирпичных ряда.

Между основанием печи и гидроизоляцией прокладывается несколько слоёв базальтового картона, который служит теплоизолятором и препятствует уходу тепла печи в фундамент.

Базальтовый картон — недорогой, но эффективный материал для термоизоляции

Подготовка отверстий в перекрытиях между этажами и чердачным помещением

Отверстия вырезают с учётом противопожарных разделок и распушки, которые необходимо выстраивать в дымоходе при соприкосновении с горючими материалами. Особенно актуально это в деревянных домах. Рассчитывать местоположение трубы нужно так, чтобы она не пересекалась с несущими балками и другими конструктивными элементами дома. Отверстие в кровле делается в последнюю очередь, когда основная часть кладки выполнена.

Отверстие для дымохода готовится заранее, чтобы можно было вывешивать отвесы

Порядок вывода дымохода наружу может быть следующим:

1. Снять кровлю в месте выхода трубы. Если крыша покрыта сплошным слоем материала, который нельзя разделить (например, профнастил, шифер и т. д.), при помощи измерений определить место выхода и размеры отверстия, а затем болгаркой или электролобзиком выпилить его.
2. Установить перемычки для восстановления жёсткости повреждённого участка. Обычно это дополнительные поперечные стропила из деревянных брусков.
3. Уложить и закрепить теплоизолирующий слой между дымоходом и крышей. Как правило, он состоит из асбестового листа или минеральных панелей.

Отверстие сделать с учётом того, что на выходе трубы обязательно должна быть выложена «выдра» — горизонтальное смещение кладки, защищающее чердачное пространство от проникновения воды.

Выдра расположена непосредственно на выходе трубы из крыши

После этого можно выводить кирпичную кладку над кровлей.

Нормы противопожарной безопасности для печных труб важно соблюдать при строительстве голландки

Сочетания цветов

Стилисты советуют учесть такие нюансы:

• направление в интерьере;
• сочетание оттенков;
• освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками. Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской. Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Достоинства и недостатки

Каждая печь имеет свои достоинства и недостатки, и голландка не является исключением. Благодаря тонким стенам она является более эффективной, чем русская печь. За счет довольно компактных размеров ее можно установить в любом помещении или строении. Немаловажным является и экономия. На сооружение уйдет в два раза меньше кирпича, чем на русскую печку.

Помимо этого голландка обладает такими плюсами:

• при необходимости конструкцию можно модифицировать и дополнить функциональными элементами;
• конструкция может иметь различные размеры и форму (круглая, прямоугольная);
• помещение прогревается очень быстро;
• высота конструкции никоим образом не влияет на продуктивность;
• чтобы построить голландку, нужно немного денежных затрат, вполне подойдет ранее использованный кирпич.

Принцип работы печи очень простой

Перед сооружением печи стоит ознакомиться с некоторыми недостатками прибора:

• даже правильное сооружение и эксплуатация не обеспечивает высокую продуктивность печи;
• каналы сконструированы таким образом, что есть риск затягивания холодного воздуха из окружающей среды;
• печку нужно протапливать регулярно;
• несмотря на экономию, на обогрев уходит немало топлива;
• за вьюшкой необходимо постоянно следить, в ином случае конструкция быстро остынет;
• недопустимо прогревать печь до максимальной температуры.

В современной голландке обустраивают такие элементы:

• камин;
• духовой шкаф;
• водогрейный бак;
• лежак;
• отопительно-варочная поверхность.

Прежде всего голландку выбирают за счет простоты конструкции, эффективности работы и экономичности.

При строительстве стоит учесть множество нюансов

Какими качествами обладает голландская печь?

Печь-голландка в интерьере

Голландская конструкция печи обладает рядом неоспоримых достоинств:

• конструктивное решение печи таково, что допускает внесение некоторых изменений. В результате прочность и эффективность устройства остаются неизменными. Это связано с наличием значительного запаса функциональности;
• сооружение печи требует минимальной площади. Самые маленькие из них имеют площадь основания 0,5 х 0,5 м;
• кладка голландки значительных размеров потребует в несколько раз меньшего количества строительных материалов, по сравнению с русской печью;
• голландку можно увеличить за счет повышения числа этажей от двух до четырех;
• небольшая толщина стенок и рациональность конструкции дают возможность применять высококачественный кирпич с огнеупорными свойствами только при сооружении топки;
• простота конструкции газоходов позволяет изыскать место под духовку для выпечки хлеба или соорудить водогрейный короб;
• высокая скорость прогрева и медленное остывание являются основными преимуществами голландки. При длительном простое печи для ее запуска не требуется процедура предварительной протопки. Печь эффективно работает с момента розжига без трещинообразования;
• высокая степень теплоотдачи печи может прогреть помещение достаточно большой площади.

Для объективности, следует понимать, что голландская печь не лишена недостатков:

• КПД практически всех конструкций печей не превышает 40%. Для его увеличения требуется внесение изменений, усложняющих устройство агрегата;
• использование низкокачественного топлива не дает необходимого количества тепла, так как оно быстро улетучивается. Наилучшим режимом работы голландки является тление;
• для стабильного режима эксплуатации печи необходимо не менее двух раз в сутки ее протапливать. Это обусловлено низкой теплоемкостью голландки;
• в случае применения топлива невысокого качества с высоким содержанием золы, вероятно возникновения большого количества сажи в дымоходе. Несвоевременная очистка его может стать причиной пожара;
• если допустить перетопку, то возникает чад, состоящий из угарного газа.

Достоинства и недостатки голландки

В плане эффективности голландка с варочной плитой выгодно отличается от классической русской печи – стенки, сложенные в полкирпича быстрее прогреваются, а небольшие габариты и вытянутая форма конструкции, позволяет разместить ее в достаточном тесном помещении. Что касается расхода стройматериалов, то на сооружение русской печи требуется примерно 1400 кирпичей, а на строительство голландки довольно внушительных размеров необходимо всего лишь 650-700 штук.

Голландская печь лучше подходит тем людям, которые не постоянно проживают в загородном доме, а наведываются туда время от времени. Прогрев помещения русской печью занимает несколько часов, а голландке на это потребуется не более 30 минут — объемную топку можно сразу плотно загрузить топливом и дать печи максимальный жар.

Другие достоинства голландской печи:

• Процесс сооружения голландки занимает в 2 раза меньше времени, чем аналогичной русской печи.
• Экономичный расход стройматериалов и, как следствие, небольшой вес конструкции голландки, выдерживающий большинство типов перекрытий.
• Возможность усовершенствования печи добавлением плиты или емкости для нагрева воды, при этом конструктивные изменения практически не оказывают никакого влияния на эффективность обогрева.
• Конструкцию голландки можно подогнать под любые размеры — даже печь размерами 0,5х0,5 м будет эффективно выполнять свою функцию. Увеличение надтопочной части не снижает КПД голландки, что позволяет вытянуть печь на несколько этажей. Встречаются 2-х, 3-х и даже 4-х этажные конструкции.
• Тонкие стенки в полкирпича и совершенная конструкция печи делают ее устойчивой к перепадам температуры, что исключает возможность деформации.
• Качественный огнеупорный кирпич необходим только для кладки топочной камеры, для возведения остальных элементов конструкции подойдет обычный пустотелый кирпич, можно даже бывший в употреблении.
• Высокая теплоотдача стенок голландки позволяет минимизировать расход топлива. После долгого простоя печь не требует длительной протопки — она быстро разогревается и долго остывает, при этом можно не опасаться возможности появления трещин.
• Большая голландская печь справится с обогревом помещения до 65 м², тогда как традиционной русской печи это не под силу.
• Сложить голландку с плитой сможет даже начинающий печник.

Несмотря на внушительный список достоинств, голландка имеет ряд существенных недостатков:

• КПД голландской печи не превышает 45%, что несравнимо с показателем русской печи. Для поддержания комфортного микроклимата в помещении печь необходимо протапливать минимум 2 раза в сутки.
• Голландка относится к конструкциям длительного горения и требовательна к качеству топлива. Для топки не подойдет быстро сгораемый хворост или солома, также не рекомендуется использовать влажное топливо — это приводит к оседанию в дымоходных каналах сажи и риску ее возгорания.
• Система каналов голландки устроена таким образом, что может работать как сифон, затягивая холодный воздух с улицы — если после топки не закрыть заслонку, печь очень быстро остынет.
• Голландская печь боится перегрева. В этом случае происходит выделение угарного газа и его проникновение в помещение. Оптимальная температура стенок голландки — 60°С.

В большинстве случаев голландку используют для обогрева помещений с ограниченной площадью. Если же дом просторный и имеет много окон, то тогда лучше использовать другие типы отопительных конструкций.

Установка дверцы

Главную дверцу при установке прокладывают асбестовым шнуром. Он позволит без вреда воспринимать температурные расширения материалов и обеспечит герметичность по периметру. Такой же, как и у нижней дверцы, проволочный крепёж закладывают в швы, а если проволочный жгут толстоват, в кирпичах прорезают пазы. Перекрывая дверцу, над ней укладывают по полкирпича либо устраивают замковое соединение, обрезая кирпичи клином.

Последующее количество рядов, зависит от предполагаемого объёма топливника. Их может быть 3 или 4, исходя из необходимой высоты. В итоге, когда топливная камера сформирована, на металлических опорах закладывают перекрытие, с отверстием продолжающегося дымохода.

Подробная кладка голландской печи

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Порядовка печи-голландки размером 52×52 см.

• На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
• Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
• Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
• Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

Точно так же выкладывают и 5 и 6-й ряды. 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро. 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды. Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода. В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы. Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная. С 18-го по 24-й ряд формируются оборотные каналы голландки

Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов. 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону

В 28-м ряду оставляется отверстие для дымохода

Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

• В 29-м ряду устанавливается заслонка (рисунок 11).
• 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.
