Особенности устройства печи Булерьян

Режимы работы

Режим быстрого нагрева. Когда температура выходящего воздуха составляет примерно +150°C, что позволяет нагреть помещение в течении 30-60 мин.

Режим газификации. Если температура воздуха достигла желаемой отметки, можно перевести печь в режим газификации отрегулировав заслонку. При этом температура выходящего воздуха опуститься до +60°C. Перед этим следует полностью заполнить агрегат дровами, т.к. для более эффективной работы ему требуется полная загрузка топливом. Возможность регулировки температуры ставит печи Булерьян в один ряд с современными электрическими нагревателями.

Российская отопительно-варочная печь Тулинка НВУ-50 (типа Булерьян) мощностью 3,8 кВт и весом 18 кг. Диаметр дымоходной трубы — 120 мм. Предназначена для отопления помещений до 50 м³. Стоимость — 6600 руб.

Особенности конструкции

Печи Булерьян отличаются только размерами и дополнительными элементами.

  1. Топка образована из согнутых труб круглого или прямоугольного сечения, которые служат конвекционной рубашкой и корпусом. Конструкция напоминает горизонтально установленный цилиндр, сваренный из согнутых труб-колен.
  2. Дверца может быть круглой или квадратной. Важнее её размер — чем он больше, тем легче обслуживать и загружать больше дров.
  3. В Булерьянах нет зольника и колосниковой решётки. Поступление воздуха регулируется задвижкой на дверце, с её помощью можно полностью перекрыть доступ кислорода.
  4. Вторичная камера — камера дожига — отделена от топки экраном из согнутого толстого листа стали. Начинается на втором или третьем колене топки.
  5. Важная особенность печи — наличие воздушных инжекторов. Эти сопла подают воздух внутрь камеры дожига пиролизных газов из первого колена корпуса и повышают КПД печки до 85—90%.
  6. Для правильной эксплуатации нужна дополнительная фурнитура — запорные механизмы, уплотнители дверцы, задвижки на подачу и выпуск воздуха.
  7. Повышение теплосъема и безопасности при эксплуатации обеспечивают тепловые экраны из листовой стали. Они придают и презентабельный внешний вид.

В продаже имеются печки, внешне похожие на Булерьян, но имеющие важные отличия. В таких печах отсутствует воздушный жиклер (камера вторичного дожига). Некоторые умельцы вставляют колосниковые решётки и зольную камеру в топку. Эти элементы не присущи Булерьяну.

Плюсы и минусы котла

Устройство Булерьяна позволяет использовать его для быстрого прогрева и поддержания температуры в помещениях различного типа.

Печь получила широкое распространение благодаря ряду достоинств:

  1. Высокая скорость прогрева помещения. Наличие конвектора, изготовленного из металлических труб, позволяет быстро прогревать воздушные массы. Передача тепла поверхности коллектора осуществляется прямо в топке.
  2. Длительное время горения. Котел Булерьян может работать до 12 часов без дополнительной закладки топлива. Это позволяет экономить дрова и не требует постоянного присутствия человека возле печи в процессе эксплуатации.
  3. Простота установки. Для монтажа изделия не требуется специализированного образования. При необходимости можно быстро демонтировать печь и перевезти её в другое место.
  4. Безопасность. При постоянном перемещении воздушной массы через трубы осуществляется частичное охлаждение их поверхности. Благодаря этому исключается риск получения ожогов при прикосновении к поверхностям Булерьяна.
  5. Простота эксплуатации. Чтобы понять, как топить Булерьян, не требуется особых знаний и навыков.
  6. Возможность модернизации. При необходимости можно изготовить Булерьян с водяным контуром.

Помимо вышеперечисленных преимущества печь имеет и ряд недостатков:

  1. Требования к качеству и типу топлива. Устройство предусматривает использование в качестве топлива дров или стружки. Категорически запрещается закладывать уголь. Высокая температура его горения приведёт к быстрому выходу из строя поверхностей топки.
  2. Образование конденсата. Дрова содержат большое количество влаги. При работе печи она испаряется и оседает на внутренних поверхностях дымохода в виде конденсата.
  3. Большие размеры изделия. Печь длительного горения Булерьян имеет объемную конструкцию. Это требует наличия свободной площади в помещении.

Булерьян отличается мобильностью. Монтаж демонтаж изделия не представляет сложностей. Для установки не требуется наличие специализированного образования. Выполнить работу сможет человек, имеющий минимальные технические знания.

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

  1. В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
  2. Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
  3. После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

После всех вышеперечисленных действий Булерьян будет работать в штатном режиме. Частота закладки дров зависит от интенсивности горения топлива.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус — печь часто засоряется.

Принцип работы

Современная буржуйка Булерьян используется в разных областях – для отопления дома, производственных или садоводческих построек. Продуманное устройство Булерьяна позволяет получать от твердого топлива максимальную тепловую отдачу . Дровяная печь Булерьян работает по следующему принципу:

  • В топку загружается необходимый объем дров (можно немного добавить бумаги или смеси для розжига, чтобы облегчить процесс охватывания пламенем).
  • После того как огонь уверенно разгорится, необходимо ограничить приток воздуха.
  • Происходит процесс пиролиза – воспламенение под воздействием вторичного притока воздуха.

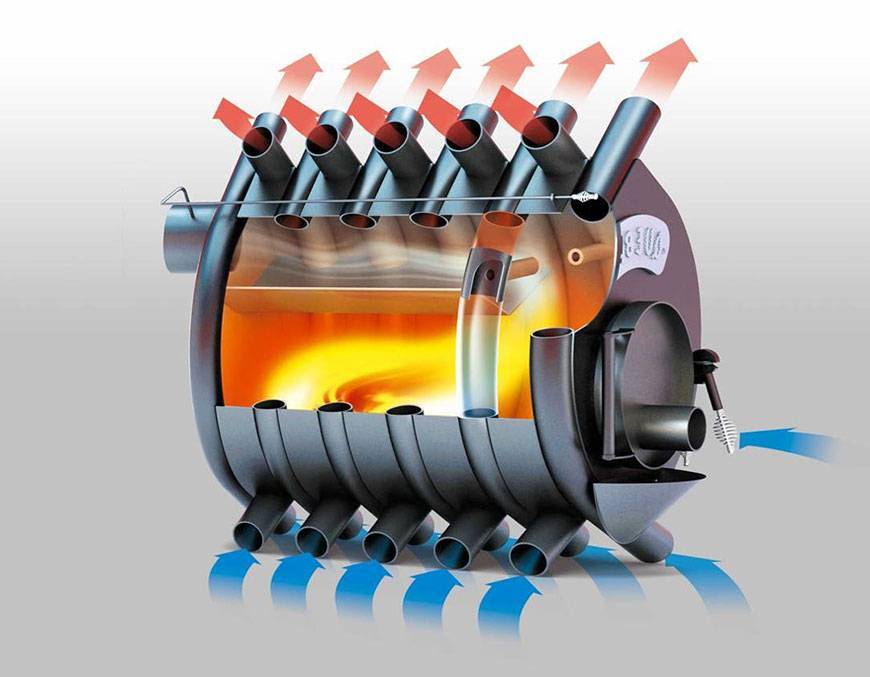

Схематичное изображение принципа работы

Тепло, образованное в ходе активного процесса тления и остаточного сгорания древесного топлива, продуктов пиролиза,  затем поступает в воздушный теплообменник. Для обеспечения полноценной  герметичности камеры сгорания, трубы у основания теплообменника, если печь собирается своими руками, нужно сварить листовым железом между собой.

Важно! Количество выделяемого агрегатом тепла достаточно для создания полноценно функционирующей разводки труб, обогревающих другие комнаты или помещения.

Раскаленные под действием огня газы отдают тепловую энергию (до 90%) в изогнутые трубы конструкции. Если правильно рассчитать мощность печи и площадь обогреваемого ею помещения, то подкладывать топливо потребуется 2-3 раза в сутки.

Дымоход для печи Булерьян

Периодически дымоходную трубу необходимо чистить от копоти и конденсационной сажи (рекомендовано 2 раза в год). Игнорирование чистки дымохода и использование мокрых дров приведет к засорению трубы и уменьшению силы тяги.

Частое использование печи в режиме растопки (на максимальных температурах) приводит к быстрому ее износу буквально за 1-2 сезона (прогорает металл). При соблюдении всех предписаний инструкции по текущему содержанию печь может прослужить 5-10 лет и более.

Одним из преимуществ дровяных печей является простота установки. В этом процессе возникает всего одна сложность, которая заключается в правильном подключении теплогенератора к дымоходу.

Очевидно, что функционирование нагревателя без подходящего канала отвода продуктов горения невозможно.

Дымоход для печи Булерьян является одной из самых важных частей такой системы обогрева, поэтому он должен соответствовать определенным требованиям, которые будут рассмотрены далее.

Стоит сразу отметить, что неправильный подбор или монтаж дымоходной трубы может не только значительно снизить эффективность работы котла и теплообмена, но и спровоцировать появление в помещении крайне опасной концентрации дыма.

Поэтому необходимо очень ответственно подходить к обустройству отводных каналов и доверять их установку только профессионалам соответствующего профиля.

Выбор дымоходной трубы для Булерьяна начинается с подбора подходящего материала, из которого она будет изготовлена.

На современном рынке можно найти различные изделия такого назначения, но не каждое из них может использоваться в сочетании с печью конвекционного типа.

Основные материалы для дымовых каналов и их характеристики таковы:

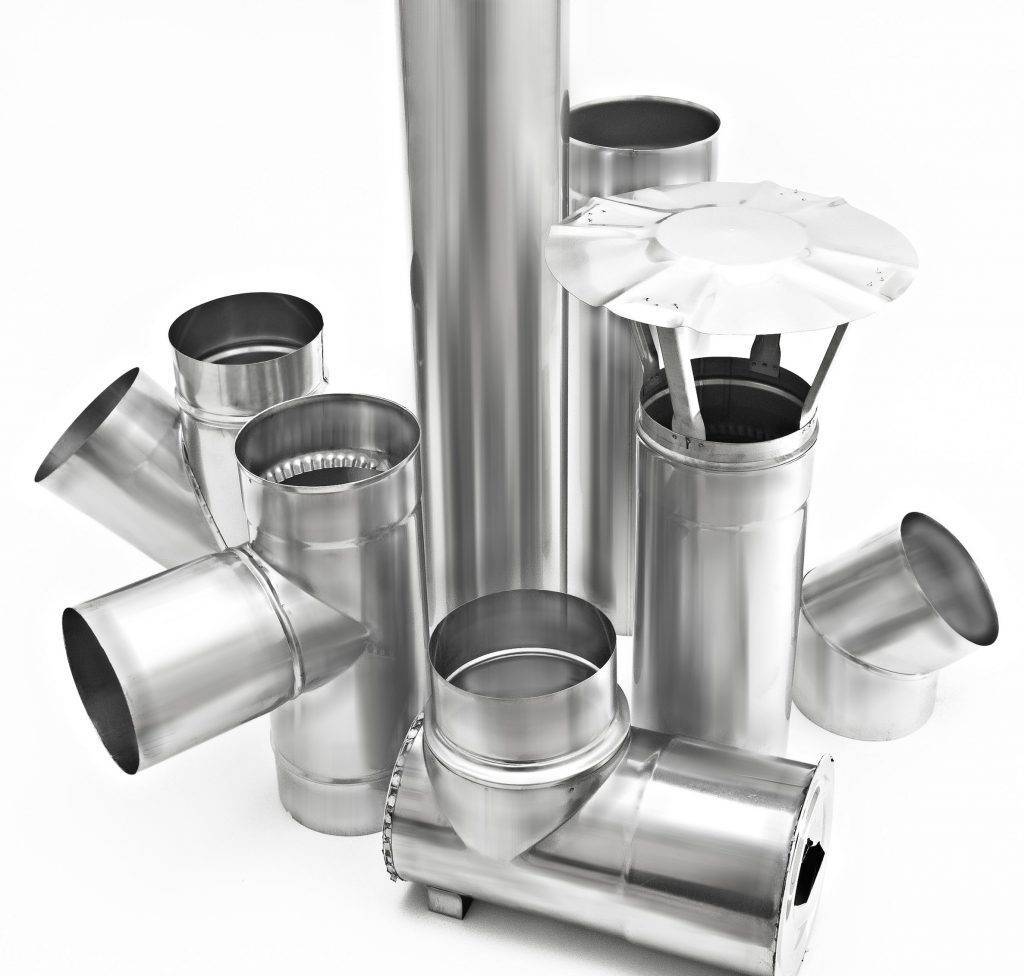

  • Дымоходы из нержавеющей стали.

    Представляют собой готовые части труб, преимуществами которых являются простота монтажа, надежность и долговечность. Они бывают одинарными (устанавливаются внутрь кирпичных шахт) и двойными (предназначены для сооружения внешних каналов отвода газов).

    Качество стальных дымоходов для Булерьянов определяется толщиной их стенок, которая должна быть не меньше 1 мм. Благодаря своей универсальности, данные изделия хорошо подходят для подключения к рассматриваемым нагревателям;

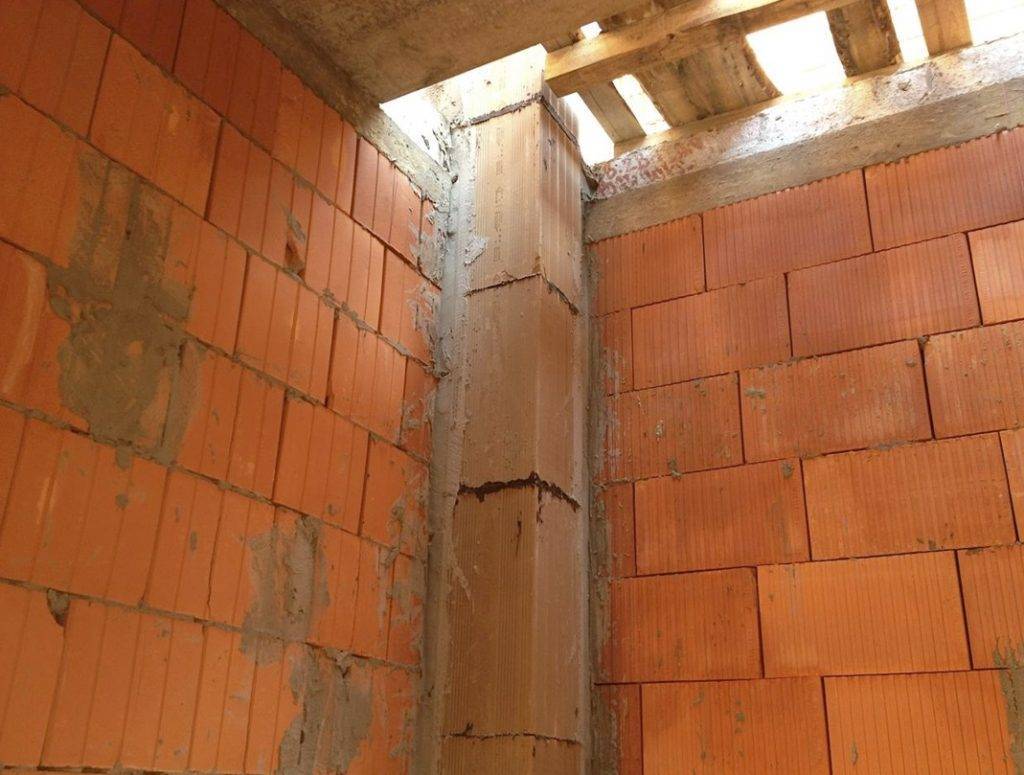

Дымоходы из керамики.

Второй вид отводных каналов, совместимых с современными теплогенераторами, какими как печи буллер. Конструктивно они состоят из трех слоев – внутренней керамической трубы, изоляции и внешней бетонной оболочки.

Керамические дымоходы для Булерьяна отличаются отсутствием коррозии, легкостью очистки, отменной тягой, высокой огнеупорностью, простотой монтажа, а также устойчивостью к погодным воздействиям и влиянию конденсата. Все эти качества делают их хорошим выбором для функционирования в сочетании с канадскими печами;

Дымоход из кирпича.

Является традиционным и самым распространенным уже многие века. Однако этот материал имеет один существенный недостаток – он плохо подходит для работы с современными котлами длительного горения, к которым относится и Булерьян.

Дело в том, что такое оборудование производит малое количество продуктов сгорания с относительно небольшой температурой, результатом чего становится образование внутри кирпичного дымохода для Булерьяна водяного пара и конденсата, постепенно разрушающих кладку.

Избежать этих проблем можно, если вставить в существующую шахту одинарную отводную трубу из стали;

Дымоход из асбеста.

Еще один вид дымоотводных каналов, неподходящих для печей Булерьян. При этом он имеет сразу несколько серьезных недостатков. Асбестовый дымоход для Булерьяна, даже будучи хорошо утепленным, характеризуется постоянным образованием большого количества разрушительного конденсата.

Кроме того, асбест выделяет очень неприятный запах, способный распространятся по всей площади отапливаемого помещения.

Принцип работы печи

Далее мы рассмотрим принцип работы Булерьяна. Традиционные печи сжигают дрова прямым способом – внутри топки бушует пламя, отдающее тепловую энергию через корпус в окружающее пространство. Причем дикое количество тепла просто улетает в атмосферу – дымоходы у них раскаленные. Что касается Булерьяна, то он работает по-другому, используя процесс газогенерации.

В школьных учебниках физики опубликован весьма любопытный эксперимент – в стеклянную колбу поместили древесные опилки, с другой стороны колбы сделали отводящую трубку. Колба устанавливалась над горелкой, внутри нее начинался процесс пиролиза – древесина, подвергаясь воздействию тепла, начинала выделять горючие газы. Эти газы выходили через отводящую трубку, при поднесении спички здесь появлялось устойчивое пламя.

Дрова отличаются неплохой теплотворностью, особенно, если они достаточно сухие – каждый лишний процент влаги будет затруднять горение и приводить к образованию конденсата. Но теплотворность их можно поднять с помощью реакции пиролиза – именно этот принцип работы и реализован в печи Булерьян. Она обладает большой камерой сгорания, обеспечивает генерацию продуктов пиролиза и эффективно прогревает помещения.

Печка-буржуйка канадская под названием Булерьян работает следующим образом:

  • В ее топку загружаются поленья и разжигаются традиционным способом;
  • После охватывания пламенем всего загруженного топлива, подача кислорода в печь Булерьян ограничивается;
  • Начинается процесс пиролиза – его продукты попадают в камеру дожиганию, смешиваются со вторичным воздухом и воспламеняются;
  • Тепло, образованное от тления и сгорания древесины, а также от сжигания продуктов пиролиза, отправляется в воздушный теплообменник.

Здесь начинается самое интересное. Теплообменник печи Булерьян представляет собой сборку труб большого диаметра. Они начинаются у самого пола, охватывают по полукругу камеру сгорания и заканчиваются в верхней части. Причем снизу и сверху они скрещиваются, образуя топку симметричной каплевидной формы. Фактически воздушный теплообменник печи Булерьян – это и есть ее корпус.

Для обеспечения герметичности камеры сгорания, трубы теплообменника свариваются между собой небольшими отрезками листового железа.

Тепловыделение печи так велико, что при правильно построенном дымоходе Булерьян сможет отапливать не только помещение, в котором находится сам, но и комнату, через которую проходит только лишь труба дымохода.

Получившийся теплообменник и является сердцем печи Булерьян. Благодаря ему она и получила свою высокую эффективность. Раскаленные газы отдают тепловую энергию в изогнутые трубы, которые играют роль самого обычного конвектора. За счет закругленной формы и максимальной площади соприкосновения с источником жара, они создают мощную конвекцию – каждая труба пропускает через себя гигантское количество воздуха, быстро прогревая жилые и нежилые постройки.

Что лучше в гараж – Буржуйка или Булерьян?

Ответ на этот вопрос очевиден: установка Булерьяна ­– очень выгодный вариант. И в качестве довода достаточно привести несложные экономические расчёты.

Для хорошего прогрева гаража небольшой печью достаточно 0,025 кубометров дров. И этой закладки хватает на 8 часов горения. Даже если я делаю топку каждый день с середины сентября по конец апреля, расход топлива составит всего 5 кв.м. Такой расход топлива просто немыслим для малоэффективной буржуйки.

У больших по размерам моделей топливная закладка будет побольше, но всё равно установка печи Булерьян в гаражах – это всегда выгодное решение.

Виды дымоходов

Булерьян относится к печам длительного горения, поэтому без постоянного выведения дыма помещение будет постоянно задымляться. Сказать, какой именно дымоход лучше остальных, не получится – все виды имеют свои плюсы и минусы. Выбор зависит от материальных возможностей, особенностей места, где стоит печь. Ниже дается описание самых распространенных материалов, из которых изготавливаются дымоходы для Булерьянов.

Нержавеющий сэндвич

Такой дымоход для Булерьяна делается из тройной нержавейки. Внутренняя часть должна быть кислотоустойчивой. Наружный слой делается эмалированным, блестящим, что придает печи привлекательный внешний вид.

Плюсы:

  • Простота установки трубы для печей Булерьян.
  • Высокая пожарная безопасность.
  • Небольшие габариты, вес.

Минусы:

  • Нельзя обойтись без теплоизоляции.
  • Быстро растягивается, деформируется.

Керамические трубы

Многих отпугивает высокая цена дымоходов из керамики. Стоимость получается почти в три раза выше, чем у нержавеек. Но специалисты уверяют, что цена оправдана преимуществами.

Плюсы:

  • Практически полное отсутствие конденсата.
  • Керамическая труба для Булерьяна служит 30-40 лет.

Минусы:

  • Сложный, длительный монтаж.
  • После установки придется оштукатуривать или облицовывать систему керамической плиткой.

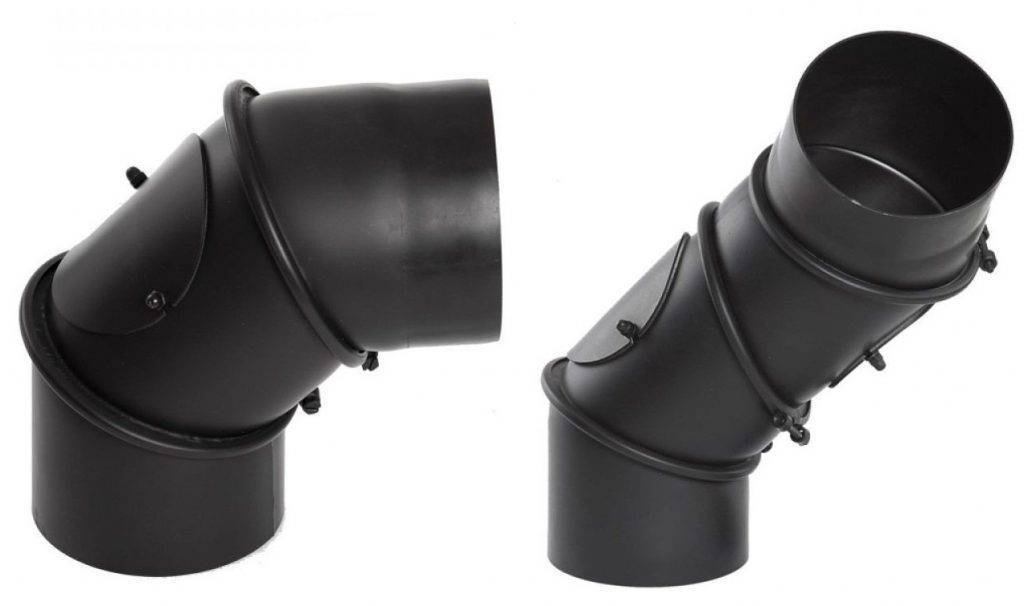

Однослойные стальные дымоотводы

Использование черного листового металла оправдано лишь низкой стоимостью. По другим характеристикам одностенная сталь проигрывает другим материалам.

Справа: однослойная труба

Плюсы (помимо низкой цены):

  • Простота монтажа.
  • Небольшие габариты.

Минусы:

  • Требуется дополнительное утепление.
  • Недолгий срок службы.

Специалисты предупреждают, что стальной материал, из которого делается дымоход для печи Булерьян, должен быть толщиной 1 миллиметр. При меньшей толщине лист быстро деформируется, а при больших показателях резко падает КПД печи.

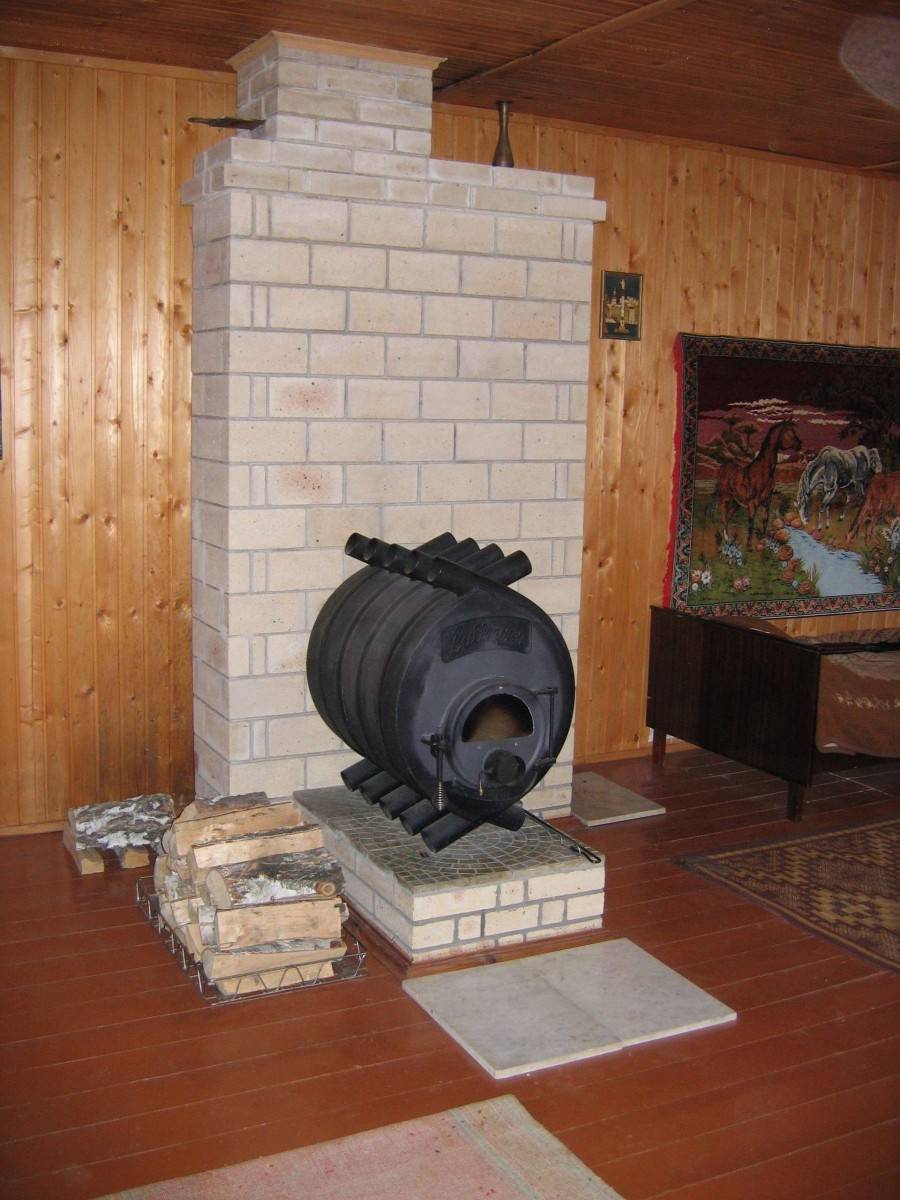

Кирпичные дымоходные трубы

Это традиционный вариант для печей. Кирпичный дымоход является самым презентабельным и стильным. Лучше всего смотрится в жилых помещениях. Особенно хорош для печей в коттеджах, оформленные в классическом стиле.

Плюсы:

  • Долгий эксплуатационный срок.
  • Высокие показатели герметичности.
  • Высокая пожарная безопасность.

Минусы:

  • Стационарность отопительного устройства (не подлежит демонтажу).
  • Длительность установки.
  • Большие габариты.

Система дымоудаления из асбестовой трубы

Это чуть более практичный вариант, чем стальные однослойные дымоходы. Но он все равно проигрывает вариантам из трехслойного сэндвича, керамики, кирпича.

Плюсы:

  • Низкая себестоимость материала.
  • Простой монтаж дымохода.
  • Компактность.

Минусы:

  • Подверженность конденсату.
  • Выделение в воздух токсичных веществ (при сильном прогреве печи).
  • Быстро выходит из строя.

Важно помнить, что асбестовая система при перепаде температур дымоход покрывается трещинами. В среднем система служит 5-7 лет

Инструкция по изготовлению печки

Чтобы сделать калорифер нужно следовать инструкции, не соблюдать инструкцию. Ниже приведен точный алгоритм:

Труба, которая приготовлена для конвекционного теплового обменника, нарезается на небольшие куски. Они должны быть одинакового размера. Оптимальная длина – 130 см. Для производства печи берут 8 заготовок. Трубогиб помогает сделать изгиб

Важно учесть радиус кривизны.
В заготовках делают отверстия. В них устанавливают отрезки труб (диаметр 15 мм)

Их длина – 20 см. С наружной стороны должно оставаться не меньше 15 см. Каждая щель тщательно приваривается. Во время монтажа две трубы располагаются рядом с дверью. Они помогут обеспечить инжекцию воздуха во внутреннюю камеру. Их можно сделать своими руками из квадратной трубы или круглого сечения.
Изогнутые трубы укладываются друг на друга. По очереди изменяется ориентир в противоположную сторону. Конструкция должна быть устойчивой, поэтому рекомендуется использовать рейки. Их толщина должна быть равной диаметру трубы.
Все детали нужно сварить между собой. Дополнительно изготавливают перегородку для топки. Для этих целей применяют стальной лист.
Перегородка устанавливается внутрь камеры. Места примыкания к основному металлическому листу обваривается сплошным швом.
Между тепловым обменником возникают промежутки. Их нужно заделать при помощи стальных полос. Их предварительно подгоняют под каждую деталь.
Тело печи и трубы приваривают сплошным швом. Далее удаляется шлак. Важно тщательно проверить качество сварки.
Нужно взять стальной лист, вырезать две фигурные детали. Они необходимы для формирования задней и передней стенки.
На задней стенке вырезают небольшое отверстие диаметром в 110 мм. Оно будет использоваться для подключения дымохода. Проем в передней стенке должен иметь диаметр в 350 мм, чтобы сделать загрузочную дверцу.
Нужно взять два отрезка трубы, изготовить Т-образную конструкцию. Она будет использоваться для отвода продуктов горения. Ее также применяют для отвода конденсата.
Стальная пластина применяется для изготовления круглой задвижки. Внутри конструкции вырезается прямоугольник. Прутья сгибаются под углом в 90 градусов. Из них формируется поворотный рычаг.
Электрической дрелью помогают установить прут в центральной части дымового канала. Т-образный узел дымохода монтируется на задней части печи при помощи сварки.

По аналогичному принципу изготавливают поддувало. Чтобы зафиксировать дроссель в необходимом положении применяется пружина. В переднюю панель вваривается кольцо, которое имеет ширину в 40 мм. Далее берется листовой металл, из которого вырезается дверца. Оптимальный диаметр 370 мм.

Способ укладывания изогнутых трубПринцип конвекции воздуха

На загрузочный люк привариваются две петли, запорный механизм. Далее собираются все детали, стенки и панели, люк, скоба фиксирующего устройства. Чтобы обеспечить воздухообмен обязательно устанавливают инжекционное устройство.

Строение печи «Булерьян» и принципы работы

Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстрому нагреву воздуха в помещении, а затем поддержанию температуры.

Корпус печи состоит из имеющих форму параболы труб, между которыми наварены полосы металла. Трубы большей своей частью находятся внутри топки, выступая всего на 1/3 от своего диаметра. Такая система — это высокоэффективный теплообменник, теплоносителем в которой выступает воздух. Как только печь разжигается, в нижние концы труб засасывается воздух, который отбирает большую часть тепловой энергии у разогревшегося металла. Поток этот очень интенсивный. При активном горении за минуту через шесть труб проходит 4-6 кубов воздуха, а температура его на выходе превышает 120оС (до 150оС).

Активное горение — не основной режим работы этой печи. Большую часть времени топливо тлеет. Тогда воздух в трубах уже не обжигающий «всего» 60-70оС, а температура корпуса в районе 50оС (конечно, не сразу после «раскачки»).

В нижние трубы засасывается холодны воздух, а сверху выходит нагретый

Топка внутри разделена на три части: снизу ¼ часть отделяется колосниковой решеткой, сверху тоже ¼ отводится под камеру дожига. Колосниковая решетка — это или стандартные чугунные колосники, или стальная решетка из стали не менее 4 мм толщины.  Верхняя перегородка не доходит до дверцы примерно на четверть ее длины. И это не сплошной лист, а с отверстиями. Через эти отверстия в отгороженную зону дожига поступает воздух из топки для поддержания горения газов. Площадь отверстий — порядка 7% от общей площади перегородки.

В верхней части задней стенки имеется выход для отвода газов. Тут установлена заслонка/шибер, которая имеет меньший диаметр (зазор примерно 10-15% от диаметра дымохода). Дополнительно в заслонке вырезан сектор 90о. Это устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят угарным газам при любом положении шибера пойти в помещение. Этого не случится даже при открытой дверце. Тогда, правда, помещение выстынет полностью, но безопасность превыше всего.

«Булерьян» заводского изготовления с экономайзером

Вот как это работает. Частично остывшие газы проходят в участок утепленной трубы. Тут уже скопилось определенное количество тепловой энергии. Газы снова разогреваются и вспыхивают. Из-за повышения температуры они расширяются, а так как в трубе им деться некуда, закупоривают дымоход. Образуется газовая пробка (это явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка рассасывается. Некоторое время печь работает как обычная, пока в экономайзере не накопится требуемое количество тепла. Процесс этот самопроизвольный. Частота и продолжительность зависят от характеристик дров и положения заслонок.

Для регулирования интенсивности сжигания топлива в дверце печки имеется дроссель, который перекрывает поток воздуха. Сама дверца обычно круглая и большого размера, чтобы можно было закладывать крупные поленья — это самые лучший вариант для режима тления.  Но не это самое главное

Важно обеспечить герметичное прилегание дверки: через нее не должны просачиваться продукты горения. В этом также состоит сложность изготовления пиролизных печей своими руками

С конструкцией и принципом работы, вроде, разобрались. Теперь можно приступать к сборке запчастей и комплектующих.

Можно ли сделать печь Булерьян своими руками?

Конструкция печи Булерьян много десятилетий держалась в строжайшем секрете. Производители не особо делились и информацией, из которых изготавливалась какая-то конкретная модели печи. Однако время идет, и никакие тайны не способны устоять перед ним.
Поэтому у сегодняшних мастеров есть уникальная возможность сделать печь Булерьян своими руками, поскольку в интернете есть и чертежи, и схемы, и даже видео её самостоятельного изготовления. Что нужно для того, чтобы сделать самому печь Булерьян?

Для изготовления печи Булерьян своими руками потребуются трубы, которые используются в качестве конвекционных теплообменников, а также конструкционная сталь 4-6 мм толщиной.

Всю работу по изготовлению самодельной печи, будет целесообразно разделить на несколько следующих этапов:

  1. Сначала подготавливается 8 труб по 140-150 см длиной.
  2. Затем посредством ручного трубогиба нужно согнуть трубы, чтобы все они имели одинаковую форму. В данном случае радиус сгиба не должен превышать 23 сантиметров.
  3. После этого потребуется взять две трубы и сделать в них небольшие отверстия под трубы меньшего диаметра, длиной по 20 см. Вставив трубы маленького диаметра в большие трубы, следует заварить стык. Данная конструкция будет использоваться близ дверцы самодельной печки Булерьян.
  4. Затем необходимо наложить одну трубу на другую, таким образом, чтобы они чередовались друг с другом: 1 труба смотрела влево, 2 труба вправо, и т. д.
  5. На данном этапе свободное пространство между трубами нужно закрыть кусками конструкционной стали. После этого, широкими полосами метала, также заделывается задняя и передняя стенки. В них обязательно нужно предусмотреть отверстия под дверцы и дымоход.

Заключительным этапом в изготовлении печи Булерьян своими руками будет сборка дымохода

Что важно учитывать при этом? Обязательно внизу дымохода под печь, должно быть расположено приспособление для удаления конденсата. В противном случае могут возникнуть серьезные проблемы с эксплуатацией самодельной печки

При правильном изготовлении, такая печь прослужит не один десяток лет, и будет справляться со своей главной задачей «на ура». КПД Булерьян достигает 80%, поэтому это самая эффективная и экономная печь в мире!

Конструкция и принцип действия

Через нижнюю часть труб всасывается холодный воздух, через верхнюю выходит разогретый

Отопительная печь длительного горения Булерьян (Булериан) — мощный нагреватель воздуха, представляющий из себя металлический корпус, с встроенными в него трубками, по которым поднимается нагретый воздух и распределяется по отапливаемому помещению.

Холодный воздух забирается с пола, через нижнюю часть трубок, после чего проходя вдоль корпуса, нагревается до температуры от +60°C до +150°C, при этом поднимаясь вверх выходит наружу, тем самым отапливая помещение. Этот процесс возможен благодаря простому физическому явлению, которое известно каждому со школы: теплый воздух всегда поднимается вверх.

Первый розжиг печи (а также последующие 2-3 топки) сопровождается характерным запахом, который образуется из-за того, что корпус покрыт жаростойкой краской, которая окончательно полимеризуется при первой топке. Поэтому производители рекомендуют протопить агрегат несколько раз вне помещения.

Печь Булерьян в состоянии отапливать сразу несколько помещений, для этого на трубы, откуда выходит разогретый воздух, одеваются специальные металлические рукава, которые заводятся в нужные комнаты.

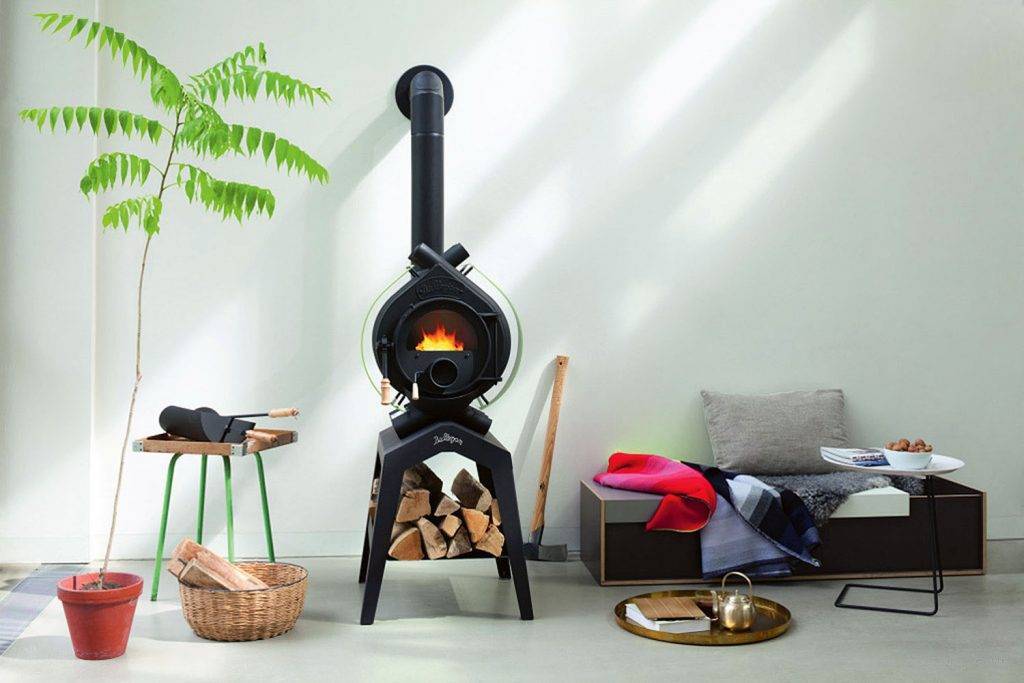

Копия печки Bullerjan.

Совет! При загрузке топлива и не только, следует помнить, что стекло на дверце можно разбить, т.к. оно является только термостойким, но не ударопрочным. Стекло должно свободно «ходить» в крепежной раме.

Конструкция печи не предусматривает наличие колосниковой решетки. Зола обязательно должна находиться в топке на нижних трубах, это продлевает их срок службы (предотвращает прогорание) и обеспечивает нормальную газификацию топлива. К тому же, нет необходимости часто очищать топку от золы, ведь топливо выгорает практически полностью. Зола образуется не так быстро, как например в печи-буржуйке. Если все-таки золы накопилось слишком много и она высыпается из топки, достаточно убрать только верхний слой, оставив нижние трубы закрытыми.

Помимо дров, в качестве топлива можно использовать брикеты, бурый уголь, картон, а также отходы деревообрабатывающей промышленности. Самым лучшим топливом для Булерьяна являются круглые поленья, желательно такой же длины как сама печь.

Совет! Не следует использование в качестве топлива коксующегося угля, т.к. это может сказаться на работоспособности агрегата. Также запрещено использовать жидкое топливо.

Bullerjan

Топливо сгорает практически полностью, это возможно благодаря конструкции печи длительного горения Булерьян. В нижней камере, во время горения (тления) топливо выделяет газы, которые поступают в верхнюю камеру, где полностью сгорают. При этом основным источником тепловой энергии является не сами горящие дрова или брикеты, а выделяемый при горении газ, который полностью сгорает в верхней камере. Благодаря тому, что топливо не сгорает (как например в буржуйке), а тлеет, нет необходимости в частой закладке топлива. На одной закладке печь может проработать 8-12 часов.

Несколько советов по эксплуатации

  • Для такого рода конструкций лучше всего ставить дымоходы из утепленных сэндвич труб, они делаются из гладкой нержавейки, соответственно чистить придется намного реже;
  • Если говорить про недостатки Bullerjan и ее аналогов, то их всего 2: во-первых нежелательно постоянно топить печь углем, а во-вторых, о любую «буржуйку» можно обжечься, поэтому какой-нибудь парапет вокруг точно не будет лишним;
  • Печь нужно устанавливать на асбестовый или какой-либо подобный шит, причем по периметру агрегата должно быть не менее 1 м свободного пространства, это на случай если из топки выпадет горящее полено;
  • Теоретически в печку можно закладывать любые дрова, но если вы будете постоянно топить свежеспиленным сырым лесом, особенно хвойными породами, то раз в месяц вам придется чистить как саму печь, так и дымоход.

Для металлических печей нужно обустраивать огнестойкий помост.

Преимущества и недостатки печи

Большое преимущество печки заключается в том, что топливом для булера служат дрова, которые в большинстве своем легкодоступны. Благодаря встроенной газовой камере печь действительно быстро нагревается. А по сравнению с печкой-буржуйкой в булерьяне очень маленький расход дров. Приблизительно в день выходит до трех загрузок дров, что очень экономно.

Другой плюс булерьяны состоит в принципе работы и обогрева помещения внутренним нагретым воздухом, исходящим из неё. Это приводит к большему коэффициенту полезного действия в сравнении с печами, нагревающими жилье отдачей тепла со всей поверхности. К тому же печь обладает компактными размерами и удобной дверцей для закладки дров.

Можно перечислить ещё некоторые очевидные преимущества буллера – это и большая отапливаемая площадь помещения, и её равномерное прогревание, при этом отсутствует копоть с дымом в жилой зоне.

Минусы использования булерьяны заключаются в следующем. Часто на сайтах изготовителей печей длительного горения умалчивается о том, что для быстрого прогрева холодного помещения (то есть для поднятия температуры, например, с пяти градусов до двадцати градусов по Цельсию) в булерьянах довольно быстро тратится большое количество топлива, и топка может выгореть за тридцать минут при интенсивном горении.

Другой недостаток заключается в том, что позади булерьяны необходимо ставить вентилятор, чтобы разгонять скапливающийся над ней горячий воздух. Ещё один минус состоит в обгорании пыли с самого котла.

Печь Булерьян обладает компактными размерами и удобной дверцей для закладки дров.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
