Печь без дымохода — инженерная идея для каждого!

Печь Булерьян: достоинства и недостатки

Булерьян (Bullerjan) – одна из разновидностей печей длительного горения, работающая по принципу конвекции.

Печь Булерьян

Конструкция была разработана канадским изобретателем Эриком Дарнеллом в 1975 году, после чего права на патент были выкуплены немецкими бизнесменами, которые запустили серийный выпуск печей под этим брендом.

Печь совмещает в себе функционал стандартной дровяной топки, калорифера и газогенератора. Булерьян способен работать в двух режимах:

• Растопка. К горящим дровам подается больше воздуха, что способствует их быстрому сгоранию и ускоренному прогреву помещения.
• Газификация. Подача кислорода сводится к минимуму. Дрова постепенно тлеют, а помещение прогревается медленнее. В таком режиме работы одной закладки дров будет хватать на 10-12 часов непрерывной работы.

Мощность такой печи зависит, в первую очередь, от ее габаритов. Ее может хватить не только для обогрева частного дома, но и для крупных промышленных построек, складских помещений.

Из недостатков Булерьяна отметим:

• Способность работать исключительно на дровах.
• Большое содержание копоти в отработанных газах.
• Копоть также образует в дымоходе конденсат из смеси дегтя, воды и сажи. После длительного простоя при горении будет присутствовать неприятный запах.
• Для правильной эксплуатации печи потребуется некоторый опыт.

Особенности установки металлической печи

Такие печи выполняются небольшими по размерам. В дополнение их можно оборудовать варочными панелями и водонагревательными баками. Принцип работы основан на излучении поверхностями тепловой энергии, распространяемой по помещению.

В довершение некоторые модели оснащаются устройством конвекции воздуха. Такое дополнение позволяет использовать тепло от сгорания дров для обогрева холодного воздуха, проходящего или сквозь трубы или воздушную полость между стенками и экранами печи.

Исходя из этих качеств определяется место установки металлических обогревателей:

• Если агрегат оснащен варочной панелью – его место на кухне.
• Если планируется покупка камина или металлической печи со стеклянной дверцей, такой прибор можно установить в гостиной. Главное выдержать безопасные расстояния до деревянных поверхностей и защитить их экранами или плитами теплоизоляции.
• Установка обогревателей со стальными поверхностями не рекомендуется в узких коридорах или маленьких комнатах.  В этом случае может помочь покупка печи с выносной топкой.  Такой агрегат можно установить в маленькой комнатке, а топку вывести на кухню.
• Для безопасного использования и минимального отступа от стены можно добиться, просто сделав защитные экраны из шамотного кирпича. Такая конструкция позволит установить печь практически вплотную к стене и способствует накоплению экранами тепла и постепенной отдачи его в помещение после сгорания дров.

Какую изразцовую печь выбрать для дома?

В продаже присутствуют не только изразцы для самостоятельной облицовки печей и каминов, но и уже готовые к установке облицованные печные агрегаты. Они являются альтернативой для тех, у кого нет времени и средств на изготовление полноценной и большой изразцовой печи.

Выбор готовой печи или камина, инкрустированных изразцами, следует проводить, учитывая такие факторы, как ее стоимость, мощность, габаритные размеры.

Самым главным критерием выбора будет все же цветовое решение и стиль отделки отопительного агрегата. Необходимо чтобы он органично сочетался со стилем помещения и дополнял его, а не контрастировал с ним.

Разнообразие цветов

По какой причине отдают предпочтение биокамину?

У рассматриваемого экокамина на жидком топливе существует огромная масса положительных характеристик, и напрочь отсутствуют недостатки. Во-первых, он никоим образом не загрязняет атмосферу и не нарушает окружающую среду и экологию, в отличие от каминов со встроенным дымоходом первоначально. Во-вторых, номинальная стоимость такого камина значительно ниже, чем у консервативного камина с дымоходом в наличии. Используемые материалы отличаются самым высоким качеством и современностью. Если вам не импонирует обычное пламя, то вы можете в любой момент положить в очаг специальный керамический муляж дров, который постоянно будет напоминать вам настоящий традиционный камин. Также вы существенно сэкономите свои денежные средства на топливе, потому что одной заправки вполне хватит как минимум на целых три часа в день. монтаж камина можно своевременно произвести как в городской квартире, так и в вашем личном частном загородном доме. Для облицовки можно использовать не только современные, но и классические варианты.

Виды и конструкции

Виды дымовых труб по материалу изготовления:

• кирпичные;
• металлические — однослойные и трехслойные с утеплителем;
• асбоцементные;
• железобетонные;
• керамические.

Виды дымоходов по конструкции:

• стенные – традиционные кирпичные конструкции из красного кирпича, составляющие одно целое со стеной. Низ конструкции опирается на фундамент стены;
• коренные – отдельно стоящая конструкция, имеющая отдельный фундамент, чаще всего расположенная снаружи у стены дома, чаще всего кирпичная с вкладышем или керамическая;
• насадные – устанавливаются (насаживаются) на печку или камин, имеют небольшой вес. Практически таким методом монтируются однослойные металлические дымоходы или трубы-сэндвич;
• современные сборные конструкции из стали, подвешенные на несущих конструкциях и не имеющие фундамента;
• можно еще упомянуть коаксиальные конструкции из двух труб системы Шидель, в которых поступающий воздух и отходящие газы идут противотоком (самый известный пример — горизонтальные трубы, применяемые для подключения газовых котлов).

Особенность конструкции печи длительного горения

Из всего многообразия металлических печей огромным спросом и популярностью пользуются установки с функцией длительного сгорания (конвекционные печи). Такие печи легки в эксплуатации и очень экономичны. Они одинаково хорошо подойдут для маленьких дачных домиков, многоэтажных частных домов, рабочих цехов, складских помещений и т.п.

К основным особенностям таких печей относят:

• Увеличенный объем топки, вмещающей большое количество дров.
• Разделение топки на две камеры, выполняющие различные функции. В одной сжигается газ, в другой тлеют дрова.
• Наличие внутри топки специального отбойника, препятствующего захлестыванию открытого пламени в дымоход.

Сам процесс сгорания кардинально отличается от работы обыкновенной металлической печи. Дрова поджигаются в верхней части топки, сюда же осуществляется подача воздуха. Объем подачи регулируется заслонкой. Огонь распространяется вниз, причем интенсивность пламени нельзя назвать сильной, процесс больше напоминает тление.

По мере тления дров также выделяется пиролизный газ, который перемещается в отдельную камеру топки, смешивается с воздухом и также сгорает, еще больше увеличивая КПД установки.

В процессе работы печи длительного горения генерируется меньше тепла, позволяя поддерживать температуру в помещении на одном уровне. Дров расходуется гораздо меньше, а продукты сгорания, поступающие в дымоход, имеют малую концентрацию вредных веществ.

Покупка готовой печи

На данный момент производители, причем и зарубежные, и отечественные, предлагают купить готовые печи из талькохлорида. Финны еще в давние времена начали использовать этот материал для отделки печи в бане, а вот россияне пришли к выводу, что это полезно и целесообразно, совсем недавно. Но по статистике продаж отечественные аналоги все же лучше, и дело не только в цене оборудования. Давайте рассмотрим самые популярные виды на сегодняшний день.

Печь Варвара

Это один из видов печей, которая отделана талькохлоридом, а именно модель «Сказка». Специалисты протестировали оборудование и пришли к выводу, что у модели высокие эксплуатационные и технические характеристики, и это сполна подтверждают отзывы покупателей.

Есть два вида печи для бани из талькохлорида Варвара:

1. Стандартная печь, которая без труда прогревает помещение с объемом от 13 до 25 м3. Это топочная камера, которая облицована плитами ТХ. Дверь в ней панорамного вида, в нее вставлено жаропрочное стекло. Своим видом она чем-то напоминает камин, и это в свою очередь делает помещению уютнее, привлекательнее. Горение в топке дров происходит по всей длине, и это говорит о том, что коэффициент полезного действия высокий. К слову, длина топки ровна 0, 66 метрам, и это дает возможность топить печь дровами, которые в длину равны полметра.
2. Мини-печь «Сказка». Это небольшая по всем параметрам печь, с длиной в 70 см, шириной 44 см и высотой 77 см, и она способна обогреть помещение с объемом в 13 м3. Устройство и конструкционные особенности те же, что у стандартной модели, только в размерах чуть меньше.

И есть еще одна модификация Варвары – это «Термо Сказка», которая тоже является дровяной печью, но с большими по размеру элементами, а вот теплоотдача, мощность и нагреваемый объем помещения аналогичный стандартной печи. Каменка в этом случае больше, можно делать закладку до 70 кг

Очень часто на этот параметр обращают внимание, думаю, что так можно увеличит выход пара, и в целом, это действительно так

Печь на дровах Калита Президент

стала популярным отечественным производителем с недавних пор, ровно тогда, когда стала выпускать печи для бани из талькохлорита. Эта модель называется «Калита Президент». Итак, начнем с того, что эта печь идеально для русской домашней баньки. Верхняя стенка печи скошенная, и это нужно для того, чтобы уложенная сверху плита из чугуна создавала защиту пару, который имеет перпендикулярную направленность. это будет гарантией того, что пар не будет попадать на того человека. Который будет подливать воду в каменку.

На данный момент модель Калита Президент имеет 3 разновидности, которые отличаются между собой по размеру и форме:

1. Первый вариант – чугунная топка, в которой тоннель и дверца сделаны из нержавеющей стали. Еще дверца дополнительно снабжена жаропрочным стеклом. Следует отметить то, что нержавеющее покрытие имеет непревзойденный зеркальный блеск, и это является стандартной комплектацией.
2. Второй вариант представляет собой исключительно чугунную топку, в которой тоннель и дверца сделаны из чугуна. Такая модификация была признана самой надежной. К слову, отливку топки производят в Канаде. Еще хочется отметить, что такая печь может быть протоплена из парной и смежного помещения, так как печь оснащена длинной топочной камерой. У топки черный цвет, а ручки на дверце сделаны из нержавеющей стали.
3. Это интересная комбинация двух описанных выше моделей, т.е. тоннель сделан из нержавеющей стали, а вот дверцы отлиты из чугуна. Дверцу отличают не в Канаде, а в Финляндии. У печи необычный вид, имеет арочное стекло в дверце конструкции. Топить можно точно так же, как и аналог, описанные выше.

Отметим, что в модельном ряде Калиты Президента есть не только талькохлоритные печи, но еще и змеевики, и комбинации, но именно эти печи стали хитом продаж, а дело лишь в том, какие необычные полезные свойства талькохлорит скрывает в себе. Не каждый знает, что облицованные описанным материалом печи можно использовать как каменки, т.е. заливать воду не только туда, где лежат камни, но и саму плиту. При этом вода будет пропитывать облицовку и постепенно отдавать в виде легкого и мягкого пара.

Виды отопительно-варочных печей

Печь для дачи с варочной панелью может изготавливаться разной по мощности, материалам, габаритам, типу топлива. В зависимости от ваших потребностей и возможностей потребуется подобрать лучшее решение. Разберем подробнее достоинства и недостатки разных видов отопительных приборов.

Материал

Для производства печей, работающих на твердом топливе, это основная характеристика. Поэтому разберем основные виды материалов подробнее.

Кирпичные

Недостаток таких печей – это сложность конструкции. Поэтому выполнить такие печи своими руками сможет только специалист. Всем остальным придется искать опытного печника для кладки дымохода и самого прибора.

Но если вы проживаете на даче постоянно – это лучший вариант, который можно дооснастить водогрейным бачком для питания системы отопления дома или получения горячего водоснабжения дома. Быстро нагреть помещение такой печкой не получится, по сравнению со стальными конструкциями, но нагретые кирпичи будут долго отдавать тепло, даже после прогорания закладки дров.

Они делаются разными по форме, можно сделать с лежанкой и духовкой. Все зависит от потребностей и финансовых возможностей. Сделав отопительный щит, можно отапливать несколько комнат одновременно.

Стальные

Стальные печи – это самый доступный вариант. Такие конструкции быстро отапливают помещение, но не может аккумулировать тепло, поэтому после прогорания дров в дому быстро становится холодно. Этот вопрос можно легко решить, обложив стальную печку кирпичом, который будет аккумулировать тепло и постепенно отдавать его.

Дополнительно стальные печи могут выполняться с устройством конвекции. Здесь можно установить снаружи или внутри трубы, которые проходят снизу до верха или сделать наружный стальной кожух на корпус с воздушной прослойкой. Холодный воздух поступает снизу и, нагреваясь, поднимается и выходит потоком горячего воздуха в помещение в верхней части конвекционной системы.

Дополнительно стальные печи оснащаются отдельной пирролизной камерой. Такая печь способна сжигать 1 закладку дров на протяжении 8-12 часов. Достигается это закрыванием воздушной заслонки после начала горения. Топливо начинает тлеть, газ поднимается в отдельную камеру, где в специальных форсунках сгорает.

Чугунные

По своим свойствам такие печи предпочтительней конкурентов. Чугун также как и кирпич аккумулирует тепло и постепенно отдает его после сгорания дров. По скорости нагрева помещения печи из чугуна превосходят кирпичные, но уступают стальным.

Главное достоинство – чугунные поверхности не поддаются деформации при высоких температурах и не подвержены поражению коррозией или разрушению при долгих перерывах в работе. К минусам относится их высокая цена и невозможность сделать их своими руками в домашних условиях.

Тип топлива

По этой характеристике лидируют 2 разновидности печей:

• работающие на твердом топливе;
• комбинированные.

Твердое топливо по стоимости превосходит газовые и электрические обогреватели. Комбинированные устройства позволяют использовать несколько видов топлива, если неожиданно закончился газ в баллоне, всегда можно запалить дрова и приготовить пищу.

1. Мощность. Она должна соответствовать расчетным данным для вашего дома. Не рекомендуется покупать печи с повышенными показателями, это приведет только к большим затратам. Но и маленькая печь не сможет обогреть помещение большой площади.
2. Толщина материала. Для стальных конструкций минимальная толщина стенок 4-6 мм. Для варочной панели оптимальный вариант – это плита из чугуна, в крайнем случае, из толстой стали.
3. Производитель и марка. Не рекомендуем приобретать модели на «распродажах» по низким ценам. Вы рискуете купить агрегат, сделанный в подвале или гараже, который не сможет обеспечить цикл долгого сжигания дров.

Принцип пиролиза

Пиролиз – термическое расщепление органических или неорганических соединений (уголь, древесина и т.д.) в условиях недостатка кислорода. Это значит, что топливные материалы не сгорают до тла, а начинают разлагаться на твердые осадки при этом, выделяя пиролизные газы. После, газовая субстанция смешивается с кислородом, что приводит к полному сгоранию и топливных остатков, и газа.

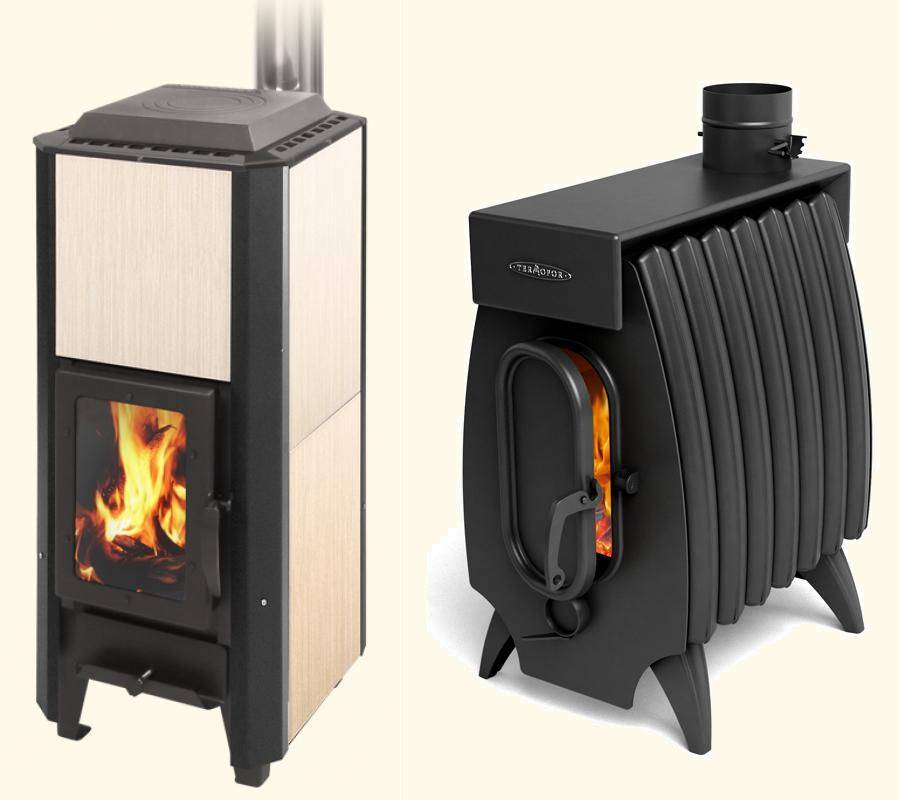

Фото 1 Заводские печи пиролизного вида выглядят компактно и разнообразно.

Важно знать! Выходит, что для сжигания продуктов горения в технологии используется два этапа. Таким образом первая стадия (пирогенетическая переработка древесины) предполагает расщепление топлива на твердые остатки, в результате чего воспроизводится процесс получения кокса

Однако этот этап не является основным. Наибольшая теплоотдача обоснована соединением газа и воздуха, происходящее на второй стадии.

Требования к трубам для обустройства дымоходов

Для качественной работы дымоотвода необходимо создать хорошую естественную тягу. Нормы и требования к трубам разработаны и утверждены государственными стандартами. Соблюдение этих норм при устройстве печной трубы гарантирует вам безопасную работу отопительного оборудования.

Требования к дымоотводящим трубам для обеспечения устойчивой тяги:

• Вертикальное расстояние от топки печи до оголовка трубы не должно быть менее 5 метров.
• Горизонтальные участки дымохода снижают уровень тяги. Для подключения печи к дымоотводящей трубе допускается монтаж метрового горизонтального участка (с подъемом в 2 см). В отдельных проектах допускается увеличение горизонтальной части до 2 метров. Для обеспечения хорошей тяги от печи монтируют вертикальную трубу в 1 м, к которой присоединяют горизонтальный участок.
• Допускаются участки трубы с углом подъема в 45 градусов.
• Суммарная длина наклонных и горизонтальных участков трубы не более 3 м для отопительных котлов и 2 метра для классических печей и каминов.
• Объединение нескольких отопительных приборов в одну дымоходную сеть возможно, если приборы находятся на одном этаже. Площадь сечения объединенного дымоотвода не может быть меньше суммы площади сечения всех каналов.
• Вывод трубы на крышу располагают в максимальной близости к коньку. Оголовок должен возвышаться над коньком не менее чем на 50 см, если труба находится не далее 1,5 м.
• Существует зависимость высоты трубы от ее удаленности от конька. Так, вывод трубы на расстоянии от 1,5 до 3 м допускается вровень с коньком. Далее 3 м – оголовок трубы с уровнем конька должен составлять острый угол, величиной не более 10 градусов.
• Дымоход должен быть герметичным на всем протяжении. Подсос воздуха извне приводит к образованию обратной тяги и выбросу ядовитых продуктов горения в дом.

Кроме требования к трубе есть требования к уровню кислорода в отапливаемом помещении. Печь с дымоходом во время топки засасывают и поглощают большой объем кислорода. Необходимо обеспечить приток свежего воздуха в комнату. Для жилого помещения достаточно открыть форточку. В промышленных печах монтируют принудительную вентиляцию на подачу.

Рекомендуем ознакомиться: Металлорукав в оболочке с ПВХ изоляцией для защиты кабеля

Требования и нормы к дымоотводящим каналам: смотреть.

Дымоходы для печей — основные особенности и отличия

Дымоход для печи длительного горения имеет довольно простое конструктивное строение и выполняется в форме трубы, расположенной вертикально. Верх её оформляется защитным устройством от атмосферного воздействия и смотрового окна для работ по обслуживанию. В конструкции также предусмотрен поддон для сбора и отвода кислого конденсата, образованного из дымовых газов. Базовой частью конструкции является вертикальная труба, от ее геометрических размеров будет зависеть условия безопасности и эффективности работы источника отопления.

У современных котлов длительного горения, благодаря заложенному принципу нагрева достигается высокий уровень КПД, порядка 90% и даже больше. Теплосъем топочного пространства довольно значительный и обеспечивает низкотемпературный режим уходящих газов на выходе из топки. В связи, с чем у котлов данной модификации отсутствуют требования по жаростойкости дымоотводящей системы. В то же время, для у этих конструкций имеется другая проблема — образование кислородсодержащего конденсата. Чем выше температура уходящих газов, тем больше влаги он унесет в атмосферу. При температуре в газоходах порядка 55 С, проявляется явление — точка росы, когда из дымовых газов начинает выделяться влага и растворенными в ней продуктами сгорания в виде различных кислот: азотной, угольной и серной.

При отрицательных температурах наружного воздуха этот процесс протекает особенно эффективно, особенно если газоходы проложены по внешней стене дома. В результате по их стенкам обильно стекает кислота. В том случае, когда газоходы выполнены из стройматериалов, впитывающих влагу, таких как кирпич либо шамот, то такая агрессивная жидкость быстро разрушит внутридомовые системы дымоотвода. Поэтому для котлов дымоотводы выполняются из материалов, обладающие высокой кислотоустойчивостью: кислотостойкий кирпич, керамика или нержавеющая сталь.

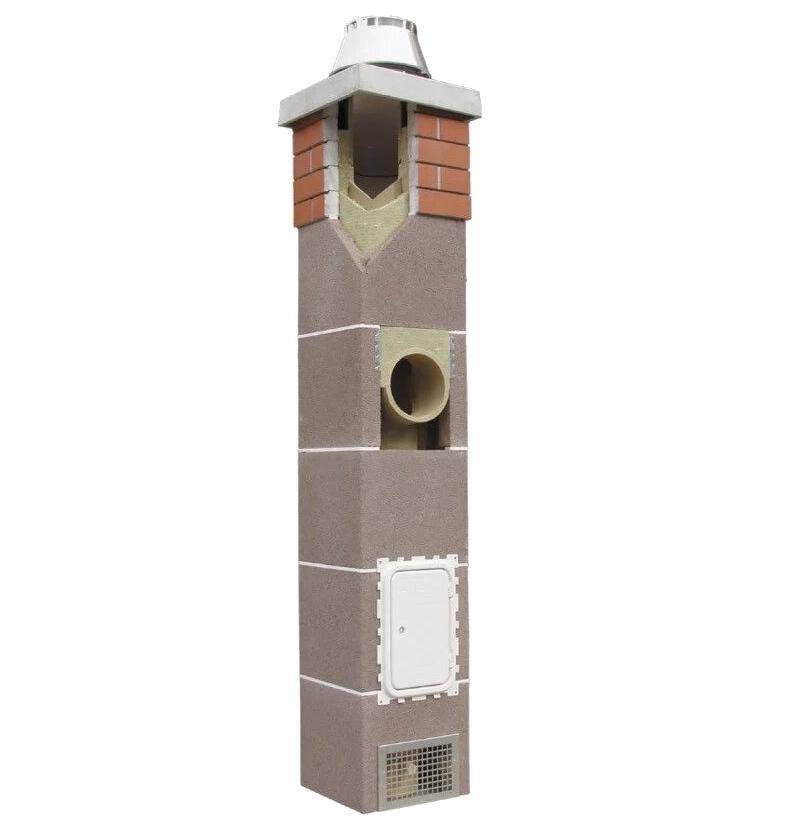

Лучшие керамические дымоходы

Керамический газовый дымоход в частном доме предназначен для интенсивного использования. Изготавливают модули из огнеупорной глины, готовые изделия имеют низкую теплопроводность, высокую термостойкость. Использовать системы можно с теплотехникой любого типа, большими каминами. Лучшие устройства предлагают европейские компании, продукция которых найдет достойное применение в загородном доме.

Offen Klr O-Block 1+V

В основе керамическая система немецкой компании Hart Keramik, рассчитанная на эксплуатацию при 120-600 градусах. Материал выдерживает нагрев до 1100 градусов. В качестве монтажных опорных элементов используются газобетонные блоки Ytong, которые по своим теплотехническим параметрам превосходят комплектующие из керамзита. Негорючая теплоизоляция экранирует потери тепла, защищая от появления конденсата.

Комплект рассчитан на установку в одноэтажном доме или коттедже с мансардой. Общая длина 8 метров. Внутренний размер керамической трубы 200 мм позволяет использовать с мощным отопительным оборудованием. Вес 970 кг, установка выполняется на подготовленный фундамент.

Достоинства:

• Срок эксплуатации 100 лет;
• Устойчивость к кислотам, хлорсодержащим парам;
• Влагостойкие трубы;
• Хорошая комплектация.

Недостатки:

Требуется профессиональный монтаж.

Hart Klr h 8

Классический керамический канал, который может стать базой для системы дымоотведения мощного котла, печи, камина. Большой внутренний диаметр обеспечивает хорошую тягу. Толстые стенки гарантируют прочность, низкую теплопроводность, защищенность от конденсата. Модули изготовлены из термостойкой глины, проходят термообработку при 1100 градусов, отличаются устойчивостью к неорганическим и органическим кислотам, агрессивным продуктам горения.

В комплекте поставки тройник, ревизионный модуль, затвор-ограничитель, основание, в котором предусмотрен отвод конденсата. Элементы соединяются при монтаже фирменным жаропрочным клеем. Конструкция устанавливается в шахте из негорючего материала. Общий вес – 452 кг.

Достоинства:

• Срок службы превышает 50 лет;
• Устойчивость к постоянному воздействию конденсата;
• Низкая цена;
• Наличие международного сертификата.

Недостатки:

Требуется фундамент для надежного монтажа.

Schiedel UNI

Трехслойная дымоходная система с вентиляционным каналом диаметром 200 мм. Подходит для отопительного оборудования, работающего на угле, дровах, жидком топливе. Состоит из керамической трубы, теплоизоляции, декоративной оболочки, изготовленной из волокнистого бетона. Отвод избытка тепла и влаги от утеплителя увеличивает срок эксплуатации материала, делает работу дымоотведения стабильной.

Конструкция предусматривает каналы для монтажа арматуры, которая обеспечивает повышенную надежность при большой длине. Предусмотрен ревизионный люк, емкость для сбора конденсата, опорный блок для монтажа на фундамент.

Достоинства:

• Срок эксплуатации 50 лет;
• Имеет сертификат соответствия ГОСТ;
• Теплоизоляция не подвержена усадке;
• Рабочая температура 600 градусов;
• Прочные керамзитобетонные блоки для шахты.

Недостатки:

Требуется правильная установка.

Преимущества

1. Преимущества биокаминов – это, прежде всего, их биотопливо. В его основе – чистый этиловый спирт, переработанный в денатурат.
2. Горит это вещество ничем не хуже обычного спирта, сжигая 1 литр топлива за пять часов, причём углекислоты за это время выделится столько же, сколько бы выдохнул человек за тот же период времени.
3. Есть и такие модели биокаминов, в которых предусмотрены приятные ароматы, которыми они наполняют комнату.
4. Вытяжка биотопливному камину не нужна по той причине, что при сгорании топлива не образуются ни копоть, ни газ, ни дым.
5. КПД данного устройства равно практически 100%, а тепло из комнаты никуда не девается.
6. Надёжность материала, простой монтаж и эксплуатация. Надёжная изоляция пламени.
7. Не нужна сложная профилактика.
8. Не понадобятся сложные работы, связанные с монтажом дымохода.
9. На установку биотопливного камина не нужно разрешение и т.п.

Самостоятельное изготовление печи

Печник – очень уважаемая и ответственная строительная профессия. Их всегда почитали на Руси.

Ни к одной конструкции не предъявляются такие высокие требования, как к каменной печи, ведь если она плохо греет, или сильно дымит – жизнь в домике станет невыносимой. А необходимый опыт и умения могут быть приобретены только с опытом, в том числе неудачным.

Если вы решили производить все работы самостоятельно, следует тщательно и кропотливо изучить все доступные источники информации. Лучше выбрать для реализации самый простой проект. Но и в этом случае никто не сможет гарантировать, что печь будет сложена правильно и ничего не придется переделывать.

Кладка печи – сложный и ответственный процесс, но выполнимый

Но если вы обладаете таким качеством, как упорство, и имеете много свободного времени – на строительстве печи можно существенно сэкономить.
