Как сделать печь барбекю из кирпича своими руками

Чертежи и фото

К счастью, составлять проект и рисовать чертежи мангала самостоятельно не нужно. В интернете можно найти готовые проекты на любой вкус и кошелек (рисунок 2).

Рисунок 2. Для строительства можно использовать готовые чертежи

Просмотрев несколько фото, вы сможете выбрать подходящий вариант барбекю, а изучив чертежи, сразу приступайте к закупке материалов и непосредственному строительству.

Проектирование и выбор места

Выбирая проект зоны барбекю, особое внимание уделите месту под нее. Очень часто именно мангал является сердцем загородного дома или дачи, и к вопросу благоустройства данного элемента ландшафтного дизайна стоит отнестись серьезно (рисунок 3)

Барбекю или мангал

Порядовка

Барбекю очень часто путают с мангалом или грилем. На самом деле, в любом из перечисленных устройств можно сделать вкусную пищу. Однако работают все три конструкции по-разному.

Мангал — самое простое из этих устройств. Его видел каждый, кто хоть раз в жизни вообще пробовал шашлык. Именно шашлыки чаще всего и готовятся на мангале. Для тех, у кого нет желания возиться со строительством, покупка мангала станет решением многих проблем. Он недорого стоит, его легко транспортировать в различные места и он не занимает много места.

Гриль сегодня используется преимущественно в электрическом варианте. Это такое устройство, в котором продукт вращается на вертеле.

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

• приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
• шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
• трамбовка;
• гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
• при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

1. разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;
2. удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);
3. выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;
4. засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;
5. устройство гидроизоляции в два-три слоя рубероида;
6. установка армирующей сетки. Информация о типах и сортах арматуры здесь;
7. заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

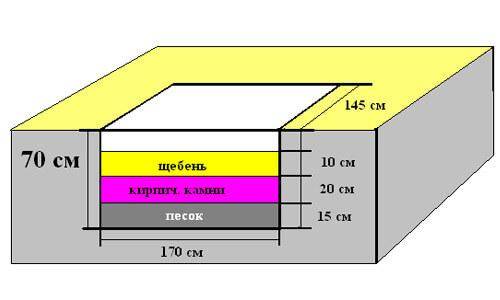

Ниже показаны варианты укладки слоев фундамента под печь.

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.

Подготовительный этап

На подготовительном этапе выбирают место под будущее строительство, определяют конструкцию и размеры барбекю, а также запасаются необходимым инструментом и материалами.

Определяемся с местом для садовой печи и её конструкцией

При выборе конструкции, размеров и места для барбекю руководствуются несколькими правилами:

• расстояние от сооружения до дома не должно быть большим, поскольку в процессе готовки придётся неоднократно ходить туда и обратно;
• рядом с очагом не должно находиться деревьев и кустарников;
• при строительстве учитывают розу ветров — дым от барбекю не должен идти в сторону дома;
• дизайн и стилистика конструкции должны совпадать со стилем усадьбы и выгодно подчёркивать его сильные стороны;
• на небольшом участке гармонично будет выглядеть печь небольшого размера с оптимально расположенными рабочими зонами;
• барбекю большого размера требует строительства прочного фундамента.

Кроме этого, необходимо предусмотреть, каким образом будет осуществляться защита от дождя, продумать конструкцию дополнительных элементов типа решётки, коптильни, рабочей поверхности с мойкой и т. д.

Чертежи и размеры будущей печи

Поскольку каждый участок имеет свой неповторимый ландшафт и особенности планировки, то, скорее всего, вы сами будете определять габариты и внешний вид барбекю. Тем не менее, при разработке схемы следует учитывать, что высота, на которой располагают решётку, должна обеспечивать удобство и безопасность. Для людей среднего роста гриль и столешницу располагают на уровне девятого или десятого ряда кирпичей. В противном случае придётся постоянно наклоняться, или, что ещё хуже, находиться в опасной близости от огня. Поддон или решётку устанавливают на металлические стержни, заложенные между кирпичами или опирают на выступы в кладке. Лучше, если всё дополнительное оборудование будет съёмным. В дальнейшем это облегчит уход за ним, а кроме того, решётки, мангал и поддон можно будет убрать на зиму, чтобы металл не покрывался ржавчиной.

Чертёж барбекю с порядовками

Чертежи порядовок барбекю

В своей работе можно использовать чертежи печи барбекю размерами 1500х7500 мм. Взяв их за основу и дополнив нужными рабочими поверхностями, вы получите функциональное сооружение, которое будет отвечать всем вашим запросам. При необходимости размеры можно изменить, сохранив пропорции основных частей. Не забудьте предусмотреть в своей конструкции место для топлива. Кроме того, напоминаем, что гриль устанавливают на высоте около 70 см, а печь располагают на 10 см ниже.

Материалы и инструменты

В процессе строительства понадобится два типа кирпича — шамотный, которым выкладывают топку и облицовочный. Для кладки надо будет готовить и два типа раствора — глиняный для зоны горения и песчано-цементный для корпуса печи. В процессе работы можно воспользоваться и готовыми строительными смесями. Кроме кирпича, глины, песка и цемента понадобятся:

• гравий или мелкий щебень — для фундамента;
• пруток или арматурная сетка — для армирования бетона;
• доски для опалубки;
• листовой металлопрокат — по размеру барбекю;
• дверцы топки и поддувала;
• колосниковая решётка;
• плита с конфорками;
• дверца дымового канала;
• стальные уголки или арматура для перекрытий;
• фанера толщиной 20 мм — для изготовления арочного каркаса;
• рубероид;
• бетономешалка;
• болгарка с кругами по камню и металлу;
• молоток каменщика и резиновый;
• кельма;
• строительный отвес и пузырьковый уровень;
• лопаты (совковая и штыковая);
• трамбовки;
• вёдра;
• шнур и колышки.

После того как всё будет готово, приступают к разметке и сооружению фундамента.

Пожарная безопасность

Не забывайте, что мангал относится к крайне пожароопасным сооружениям

Несоблюдение техники безопасности при неосторожной эксплуатации жаровни, может привести к печальным последствиям

Нельзя оставлять поблизости взрывоопасные объекты. Не следует производить строительство возле деревянных объектов, деревьев

Навесы или другие укрытия устанавливать с осторожностью, чтобы исключить возможность их возгорания

Важно! Ни в коем случае нельзя класть легко воспламеняемые материалы на работающую печь или возле нее. Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов

Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов.

Используемый кирпич, кладочный раствор и прочие материалы

Чтобы сложить печь барбекю, понадобится кирпич обыкновенный и кирпич шамотный, устойчивый против высокой температуры. Из шамотного кирпича выкладывается топка и дымоход.

Топка выложена из шамотного кирпича

Обычный кирпич служит для того, чтобы выложить корпус печи. Рассчитывая количество кирпича, необходимо учитывать данный фактор.

Важно знать! Обычный кирпич характеризуется стандартными размерами 250х120х65 мм, если не брать во внимание, что может быть двойной или полуторный формат. Шамотный кирпич может иметь различные размеры

Наиболее близким по размерам, если его сравнить с обычным кирпичом, считается шамотный кирпич марки ШБ-8. Его размеры 250х124х65 мм, поэтому лишние 4 мм можно компенсировать за счет разности ширины швов. Остальные марки имеют существенные различия в размерах по сравнению с обычным кирпичом.

Шамотный кирпич

Очень важно приготовить правильно кладочный раствор для печи, так как обычный раствор не подходит, поскольку печь работает в условиях повышенных температур. Несмотря на требования, такой раствор без проблем можно приготовить самостоятельно, главное – это придерживаться правильного соотношения глина/песок:

• При использовании тощей глины – 1:1.
• При использовании глины средней жирности: 1:1,5.
• При использовании жирной глины – 1:2,5.

Для приготовления качественного кладочного раствора, глина замачивается в воде за сутки до ее использования, после чего к ней добавляется просеянный песок, и смесь тщательно перемешивается до однородной массы. Консистенция раствора будет правильной, если он начинает «сползать» с мастерка, перевернутого градусов на 45.

Кладка обычного кирпича осуществляется с помощью обычного цементно-песчаного раствора.

Важный момент! Чтобы не иметь проблем с кладочным раствором, достаточно приобрести в магазине готовые кладочные растворы в сухом виде. Перед началом работы их просто готовят, добавив нужное количество воды.

Металлический уголок также можно считать основным строительным материалом, так как с его помощью формируются своды топки и поленицы, а также рабочая поверхность столешницы, если она делается из кирпича.

Остальные элементы печной конструкции, в том числе и решетку для барбекюшницы, можно приобрести по мере необходимости, хотя лучше будет, если они всегда будут под рукой. Поскольку такие элементы, как дверки печи и поддувала, колосники, варочная поверхность, заслонки различные сделаны из металла, то у них разная степень расширения, если их сравнить с кирпичом. Чтобы не было проблем, все эти элементы вмуровываются с использованием асбестового шнура. С помощью этого шнура формируется зазор, величиной до 5 мм, между металлическими изделиями и кирпичом.

↑ Достоинства кирпичной барбекю-печи

Универсальный материал даст возможность приготовить множество самых разных и одинаково вкусных блюд. Печи барбекю, оборудованные специальным навесом, удобны для использования, они независимы от сезона. Дождь, снег, жаркое полуденное солнце уже не будут приносить неудобства.

Кирпичные барбекю-печи идеально впишутся в любой интерьер и станут прекрасным дополнением зоны отдыха.

Важно! Жаровня занимает значительную площадь и предназначена для приготовления большого количества блюд. Особенности конструкции печи позволят теплу распределяться равномерно, что гарантирует правильную прожарку

Одним из главных достоинств печи считается большой ассортимент топлива, выбор которого будет зависеть исключительно от конструкции.

Значительный недостаток всего один – массивность. Не следует забывать и о пожарной безопасности, местоположение каменного сооружения должно быть не только удобным.

Конструкция включает в себя от 2 и более топок, что способствует увеличению количества функций и делает каменную печь наиболее удобной для применения. При наличии казана, варочной панели и коптильни можно одновременно готовить несколько блюд.

Каждая конструкция печи предполагает наличие жаровни и решётки. Поддон без наличия отверстий гарантирует равномерную прожарку пищи. Решётка должна быть опущена примерно на 20-25 см ниже края стенок.

Подать к столу свежеприготовленное мясо с дымком удастся, если печь имеет высокие и длинные стенки.

Строительство мангала с духовкой

После получения плана строительства, либо выполнив его собственноручно, надо переходить к постройке кирпичного мангала с печкой. Постройку следует осуществлять с должной внимательностью и аккуратностью. Так как неправильное и некачественное возведение может испортить все строение, и будет стоить зря потраченных времени и денег.

При кладке кирпича помощь может сослужить деревянная рама, которую требуется установить в начале, для получения равномерных стен мангала. В растворе для кладки желательно использовать глину. Вместо глины можно использовать специальные сухие смеси. Металлический уголок использовать для перекрытия печных проемов. Если вы решили использовать для строительства старый кирпич, то не забудьте о предварительной очистке от засохшего старого цемента.

Очаг выкладывать из шамотного кирпича, из-за его огнеупорности. Стены и облицовка могут быть выполнены из обычного керамического кирпича. Раствор для мангала-печи делается из цемента, песка и глины. Для топки, изготавливаемой из шамотного кирпича, используется раствор без добавления цемента в пропорции: три части песка на одну часть глины. Кирпичи перед кладкой желательно вымачивать в воде. Это обеспечит более прочное сцепление.

Перед началом строительства тщательно рассчитать расположение кирпичной кладки и убедиться в достаточном количестве свободного места вокруг нее.

Фундамент

Крупногабаритные конструкции обладают значительным весом, поэтому под них необходим фундамент. К тому же прочное основание придаёт сооружению презентабельный вид и обеспечивает ему длительный срок службы.

Порядок работы:

• Произвести разметку по составленному проекту.
• Снять дёрн.
• Выкопать яму глубиной около 35см.
• 1/3 ямы засыпать песком, пролить водой и утрамбовать.
• Таким же слоем насыпать щебень с песком (соотношение 3:1).
• Стенки изолировать рубероидом.
• Сделать опалубку.
• Вложить армирующую сетку.
• Залить цементно-песчанным раствором с добавлением гравия.

По завершению работы, фундамент рекомендуется накрыть плёнкой и дать окрепнуть около месяца.

Особенности конструкции

Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.

Разновидности конструкции

Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.

Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.

Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.

Барбекю открытого типа

На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.

Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.

В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.

Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.

Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.

Конструкционные решения

Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.

Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.

Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

Как выбрать вариант барбекю

Чтобы определиться с тем, что вы хотите получить в результате, лучше всего для начала взять лист бумаги и карандаш и набросать рисунок печки-барбекю, такой, какой вы ее мысленно видите. Когда вы отобразите свое представление на бумаге, вам легче будет определиться с выбором, поискав наиболее подходящий проект в интернете вместе со схемой его постройки. Делая набросок, учтите следующие моменты:

Стиль, в котором вы хотите получить печь-барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или зала, в котором вы хотите ее разместить.
Размер строения

Если печь будет достаточно массивной, соответственно, нужно будет устраивать надежный глубокий фундамент.
Постарайтесь сразу на наброске «вписать» барбекю в место будущей установки.
Нужно продумать также форму топки и дымохода, так как они играет важную роль в дизайне печи.
Сразу определитесь, будет ли над барбекю устроена крыша, как кровля должна выглядеть, какойстиль и форму вы хотите получить.
Нужны ли дополнительные к печи-барбекю элементы: духовка, коптилка, варочная плита, вмурованный казан и другие приспособления.
Будет ли постройка облицовываться отделочными материалами, и как она должна в итоге выглядеть.
Важно продумать конструкцию каминной решетки, если она предусмотрена.
Будут ли расположены рядом разделочные столы, место для дров, проведена вода и устроена мойка, электрическое освещение.

Ответив на эти вопросы и отобразив свои задумки  на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет сделан, прямо на нем можно будет проставить размеры, которые будут удобны роста хозяев и помогут хорошо вписаться строению в общую композицию.

Первое, что нужно учесть — это высота расположения жаровни, варочной плиты, если она предусмотрена, а также поверхностей разделочных столов —для того, чтобы удобно было делать заготовки и жарить барбекю или шашлык.
Важно рассчитать высоту устраиваемых полок и их количество. Полки должны быть сделаны также на удобной для хозяев высоте.

Далее нужно определиться с размером основания печи и сопутствующих построек. Эти параметры будут зависеть от размера участка, на котором вы планируете возведение барбекю.
Следующий размер, который нужно определить — это высота дымохода до потолка (при внутреннем расположении) и на каком уровне он должен менять свою форму в сторону сужения.

Еще один параметр, который должен быть рассчитан заранее, если барбекю устанавливается под готовой крышей — расположение дымохода таким образом, чтобы он не упирался в несущую балку крыши

Он должен быть расположен ровно между двумя балками.
Размеры фундамента печи должны превышать линейные размеры е основания на 15—20 см в каждую сторону.

Фундамент

• Для постройки легкой печки, без дополнительных элементов, будет достаточно зацементированной площадки, и если она уже есть, например, в беседке или на участке, можно сразу приступать к кладке.
• Если печь-барбекю устанавливается на неподготовленной площадке, т.е. «с нуля» на отведенном для нее участке земли, для постройки придется устраивать фундамент.

Примерная схема фундамента

• Первое, что нужно сделать, начиная стройку фундамента — это разметить участок.
• Следующее действие — это рытье котлована под основу печи. Он может быть не очень глубоким, так как постройка не настолько тяжелая, как отопительно-варочная печь. Глубина его может варьироваться от 20 до 40 см, в зависимости от почвы, на которую устанавливается строение.
• Утрамбовав дно котлована, на нем устраивают песчаную подушку в 10—15 см толщиной. На нее засыпается небольшой слой щебня, высотой 8—10 см.
• Опалубку нужно устанавливать таким образом, чтобы она поднималась над поверхностью почвы на 10—12 см.
• Далее устанавливается армирование — на схеме хорошо видно, как правильно его сделать.
• Последним этапом идет заливки бетонного раствора, с пропорцией песка и цемента 3:1.
• Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стенок постройки.

Укладка кирпичного барбекю

Ниже показан мастер-класс по кладке кирпичного барбекю с пошаговым фотоотчетом.

На примере будет выполняться пристройка барбекю к глухой стене кирпичные беседки.

Укладка барбекю делается на основание бетона (плита армированная, толщиной 30 см)

Необходимо обратить свое внимание, заранее под печь барбекю выполняется гидроизолирующий слой (2 листа рулонного кровельного материала вырезаются по размерам)

В качестве кладочного раствора кирпича применяется жаростойкая смесь на основе цемента «Геркулес».

Для строительства применяется жаропрочный огнеупорный кирпич. Специально для такой конструкции барбекю понадобится около 1200 штук.

Толщина шва кладки:

• для огнеупорной смеси «Геркулес» – 5-7 мм;
• для печной смеси «Мартель» — 3-5 мм.

Снятие фасок с кирпича (спиливание грани, выполняется чтобы придать кирпичу декоративного эффекта) — применяется плиткорез с алмазным диском 180 мм

Резка кирпича — делается угловой шлифмашиной с алмазным диском 230 мм

Перед внезапный огнеупорный кирпич замачивается на 5-10 минут, печной кирпич красного цвета – от 20 минут (чем ниже марка, тем меньше время замачивания). Для снимания фаски (грани) кирпич только мочится.

↑ Основные ошибки и правила при возведении барбекю-печи

Зачастую ошибки связаны не с халатностью, а с незнанием правил возведения кирпичной печи. Рассмотрим основные ошибки и рекомендации печников-профессионалов.

1. На «сухую» керамические кирпичи не укладываются. Из заблаговременно (обычно за 2-3 минуты до кладки) замачивают с обеих сторон. При выполнении этих манипуляций кладка станет крепче, а раствор хорошо схватится. Также на пропитку поверхности не уйдёт влага. Не замачиваются, а только ополаскиваются огнеупорные кирпичи.
2. К ошибкам относится при возведении барбекюшницы отсутствие в рамке под дверь топки теплового зазора. Зазор необходимо по всему периметру отставить самое меньшее полсантиметра. Част об этом забывают. В дальнейшем зазор заполняется шнуром из асбеста. Если об этом при строительстве забыли, то печь надёжной не будет.
3. Перед кладкой каждый уровень выкладывается как конструктор Лего, без использования раствора. Это даёт возможность точно обрезать кирпич в тех местах, где это необходимо и подогнать их.
4. Шов кладки должен быть на растворе из песка и глины 5 мм. Если он будет больше – начнут образовываться трещины.
5. Обычную и огнеупорную стенки не перевязывают. При образующихся зазорах в них вставляют куски базальтового картона.
6. Каждый ярус проверяют пузырьковым уровнем. Вертикаль проверяют отвесом.
7. Когда наружу выступает раствор, его снимают мастерком. Поверхности внутри вытирают ветошью.
8. Если мало опыта, не стоит колоть кирпичи киркой. Используют в этом случае болгарку и круг по бетону.

Рекомендуем изучить: собираем шатёр своими руками – осилит даже человек без опыта

Мини-версия барбекю

Если сооружать большое строение нет времени и средств или планируется временная установка барбекю, можно установить мини-версию.

1. Для этого подготавливают ровную поверхность, на которую стелю рубероид.
2. Первый ярус кирпичей укладывается с небольшими зазорами.
3. Второй ярус выкладывают в соответствии с первым и с такими же по размеру зазорами.
4. Так, выкладывают примерно 10-11 рядов до тех пор, пока не была достигнута нужная высота.
5. Затем на поверхности размещают железный лист, где и будут находиться угли.
6. После этого без раствора кладут еще два ряда кирпичей, если необходимо, высоту стенок можно нарастить еще с помощью двух кирпичей.

Временная мобильная установка готова. Она довольно легко собирается и так же без труда разбирается.
