Как сделать паровое отопление от печки

Различия между паровым и водяным отоплением

Паровое отопление работает по принципу:

• сначала в емкости до кипения нагревается вода и преобразуется в пар;
• пар по трубам переходит в радиаторы, отдавая тепло;
• в батареях пар конденсируется, превращаясь снова в воду;
• вода стекает по отводам в расширительный бак и возвращается в теплообменник.

В отличие от водяного отопления, паровое дает большую теплоотдачу, в три раза быстрее прогревает помещение, обладает эргономичностью. Для него требуется малогабаритное оборудование, что, собственно и удешевляет систему в целом. Ещё один плюс: в покинутом доме трубы в холодное время года не замерзают. Поэтому легко запустить паровое отопление, приехав зимой на дачу, а уезжая, убедиться в полном прогорании топлива.

Устройство котла функционирующего на отработанном масле

Проектирование системы парового отопления

Даже для небольшого помещения лучше всего составить проект. Система, сделанная на “авось” с большой долей вероятности вскоре потребует переделки, а составленная на бумаге схема позволит сразу же выявить слабые места и исправить их.

Например, для того, чтобы создать систему с естественной циркуляцией теплоносителя, теплообменник, а соответственно, и нагревательный прибор, следует расположить в самой нижней точке дома.

Паропровод и конденсатопровод систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)

Это значит, что печь или котел должны стоять ниже всех радиаторов, а также труб, которые стоят не вертикально, а горизонтально или под углом к вертикали.

Если разместить нагревательный прибор таким образом не получается (в доме отсутствует подвал, подвал использован для других целей и т.п.), следует отдать предпочтение отоплению с принудительной циркуляцией.

На схеме изображена система отопления с принудительной циркуляцией. Для ее монтажа понадобится циркуляционный насос и накопительный бак

Поэтому в схему парового отопления необходимо включить насос, который будет нагнетать воду в теплообменник. Важный момент в проектировании отопительной системы – порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает соединение всех радиаторов по порядку.

В результате теплоноситель будет последовательно перемещаться по системе, постепенно остывая. Это экономичный вариант подключения, который и установить проще, и по стоимости выйдет дешевле.

Но равномерность прогрева при таком способе пострадает, поскольку первый радиатор будет самым горячим, а в последний теплоноситель поступит в уже наполовину остывшем состоянии.

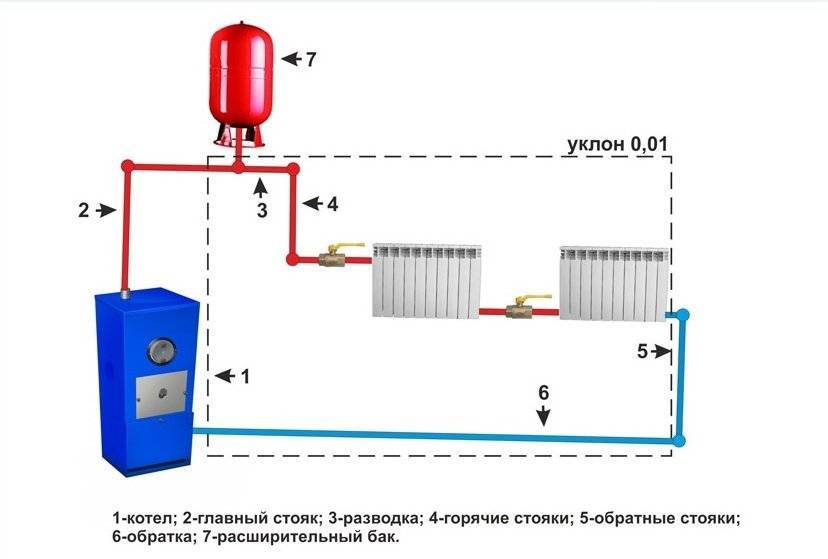

Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор теплоноситель поступает уже остывшим

Однотрубное решение может быть приемлемым только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного строения больше подойдет двухтрубная система, при которой радиаторы подключают параллельно.

Схема с одной трубой обеспечивает одновременное, а не последовательное поступление теплоносителя в каждый радиатор, и прогрев помещений осуществляется более равномерно. Но при двухтрубном контуре к каждому радиатору придется подвести две трубы: прямую и “обратку”.

Такая система сложнее в реализации, да и обойдется это немного дороже, чем при установке однотрубной системы. Впрочем, подавляющее большинство систем водяного отопления выполнено по двухтрубной схеме, несмотря на сложности, и функционирует вполне успешно.

На этой схеме показана двухтрубная система монтажа радиаторов парового отопления. Каждый радиатор подключается к общему стояку и имеет обратную трубу, что обеспечивает равномерное распределение теплоносителя

Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменник. Он выглядит как змеевик, сваренный из металлических труб. Этот элемент встраивается прямо в конструкцию печи, а не устанавливается отдельно.

Поэтому проект новой печи также следует продумать на этапе проектирования. Можно использовать и уже имеющуюся печь, но ее придется частично разобрать, чтобы вмонтировать теплообменник внутрь.

Для получения 9 кВт тепла необходим теплообменник с площадью поверхности около одного квадратного метра. Чем больше отапливаемая площадь, тем больше должны быть размеры теплообменника.

Если отапливать помещение предполагается с помощью котла, то все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную.

Хотя жаротрубные, дымогарные или комбинированные дымогарно-жаротрубные модели также могут стать вполне приемлемым вариантом.

Иногда для организации парового отопления используют самодельный котел, в котором сжигают отработанное машинное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.

Пошаговое создание паровой системы от котла

1. Составление плана и чертежа точного размещения труб. План нужно будет утвердить в соответствующих органах. В нем должно быть обозначено положение каждого радиатора, место расположения котла и впускного клапана;
2. Установление радиаторов. Чаще всего они располагаются под окнами, что защищает их стекла от запотевания и смещает промерзание подоконника наружу здания;
3. Выполнение фундамента под котел. Нужно вокруг выбранного для него места обшить стены негорючим материалом и подготовить бетонный фундамент;
4. Монтаж котла. Его дно должно располагаться ниже установленных трубопроводов и радиаторов. К нему нужно предусмотреть установку датчиков давления, обязательно ввести манометр;
5. Крепление расширительного бака. Его следует располагать в самой высшей точке отопительной системы между котлом и ближайшим к нему радиатором. Бак можно выбирать открытого и закрытого типа, с переливом и без него;
6. Подсоединение трубопровода. Вначале выбранную трубу отводят от котла к первому радиатору, ее обрезают до нужной длины и выполняют вводы и выводы. Затем с помощью таких же труб соединяются между собой последующие радиаторы;
7. Замыкание контура. Трубы возвращаются к теплогенератору и образуют целостную закольцованную систему.

Главное во всей этой схеме – соблюдать герметичность всех стыков, чтобы при запуске отопления не было утечек теплоносителя. Отопительный котел можно установить к примыкающей к дому постройке, например, гаражу.

Разновидности систем

Все виды систем разделяют на одноконтурные и двухконтурные. В первом варианте вся мощность котла используется для разогрева носителя, который будет принимать участие в повышении температуры воздуха внутри помещения. Во втором варианте присутствует дополнительный теплообменник, в котором производится нагрев проточной воды, что позволяет использовать ее для бытовых нужд. При реализации второго варианта стоит помнить, что понадобится осуществить подвод дополнительных коммуникаций в котельную и их возврат обратно в жилое помещение.

Разные системы отопления

По способу циркуляции носителя, как и в случае с водяными системами, различают:

• Естественной циркуляции или закрытые. В этом случае после конденсации вода под влиянием гравитации естественным током без насоса возвращается к котлу, где снова преобразуется в пар и используется.
• Принудительной циркуляции или разомкнутые. В этом случае вода не сразу попадает обратно в нагреватель. Вначале она собирается в специальный резервуар, из которого при помощи насоса подается для дальнейшего перевода в газообразное состояние.

По уровню давления внутри выделяют:

1. Атмосферные. В них значение давления в несколько раз превышает атмосферное, что при аварии может стать причиной серьезных травм. Кроме того, в такой системе излучатели разогреваются до высокой температуры, а оседающая пыль пригорает и выделяется неприятный запах.
2. Вакуумные. Для реализации этого варианта вся магистраль должна быть герметичной. При помощи специального насоса внутри создается вакуум. Результатом этого является перевод воды в газообразное состояние при более низких температурах, что повышает безопасность.

По способу разводки труб выделяют:

Однотрубные. Пар непрерывно движется по одной трубе. На первой половине пути он отдает свою энергию радиаторам, постепенно переходя в жидкое состояние. При этом температура излучателей, которые находятся ближе к котлу, будет выше, чем тех, которые находятся в конце контура. В этом случае понадобятся трубы большого диаметра, чтобы не возникало никаких препятствий.

Однотрубная система отопления

Двухтрубные. Пар подается по одной трубе, а конденсат возвращается по другой. При этом носитель достигает всех приборов, практически не теряя температуру. Такой вариант будет актуален для больших домов, в которых есть несколько этажей. Если помещения небольшие, в ней нет смысла, это только увеличит общую стоимость проекта.

Двухтрубная система отопления

Схема парового отопления

По большому счету, схемы систем отопления для пара и воды практически одинаковы. Только в случае с паром усложняется подключение к котлу, появляется дополнительная накопительная емкость для конденсата (ресивер) и аппараты водоподготовки, что и продемонстрировано на схеме:

Независимо от того, своими руками вы собираетесь монтировать отопление, или нанимать специалистов, мы представим 5 аргументов, почему оно не должно быть паровым:

• паровое отопление травмоопасно: разогретые до 130 ºС радиаторы и трубы – источник ожогов для вас и ваших детей,
• отсутствие экономии: осуществлять регулирование температуры в помещениях, обогреваемых паром, практически невозможно,
• покупка и монтаж паровых котлов, а также специальной арматуры обходится гораздо дороже традиционных водяных систем,
• ввод в эксплуатацию оборудования, производящего пар, требует разрешения от соответствующих органов контроля,
• оборудование для генерации пара является источником повышенной опасности. Его сфера применения – промышленное производство.

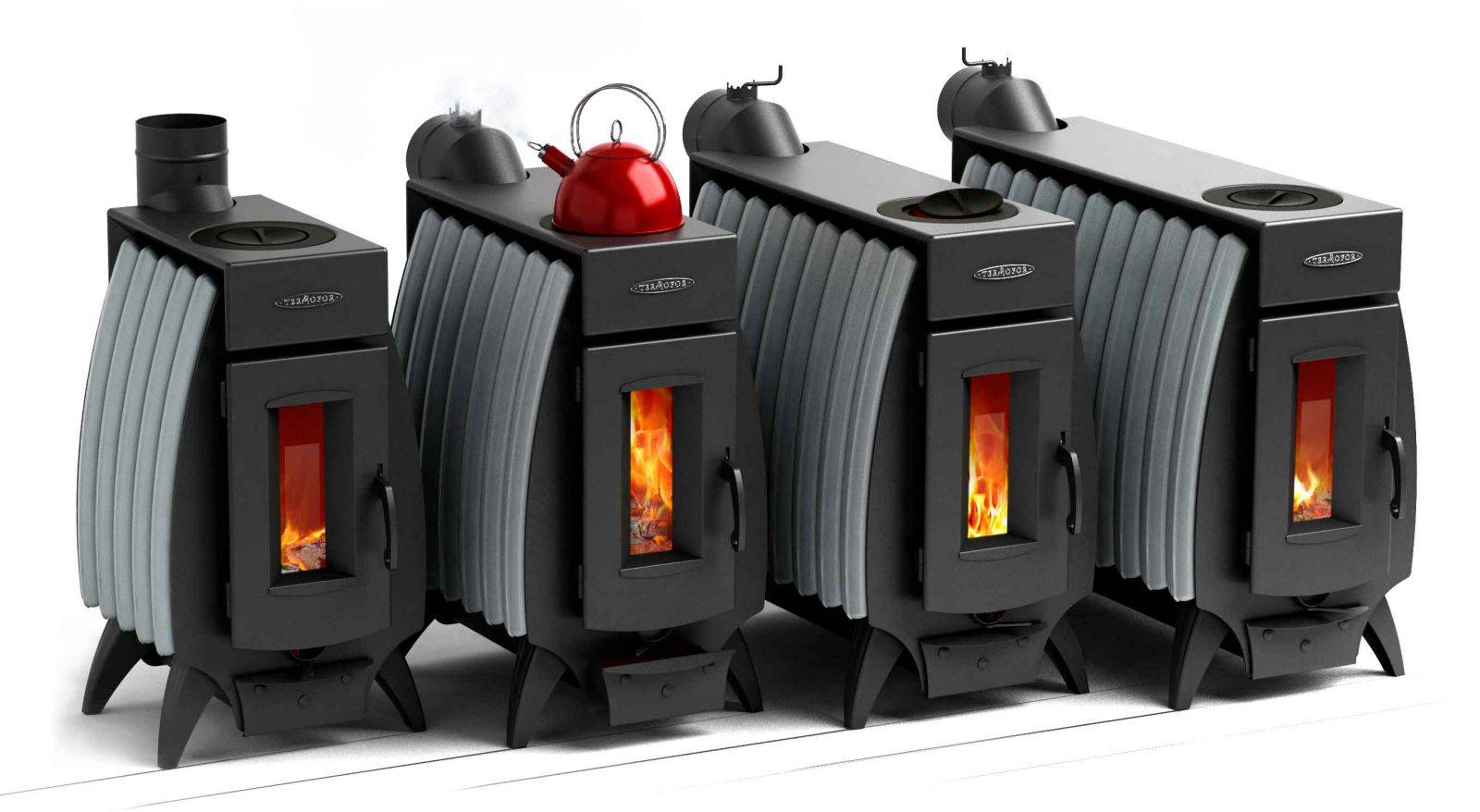

Металлические печи

Для отопления жилища, гаража или теплицы выбирают печи с металлическим корпусом. В качестве материала используют сталь или чугун. Чугун выдерживает высокие температуры до 500 0С. Остывает он дольше, значит, процесс обогрева будет продолжительным. Стальные печи стоят дешевле чугунных топок, но у них имеется существенный недостаток. Они быстро отдают тепло, остывают за короткий промежуток времени.

Буржуйка; её можно купить у производителя или сделать своими руками. Она представляет собой короб или бочку. Теплообменник устанавливают на дальней стенке или по боковым стенкам; необходимо решить, с какой стороны лучше выстраивать магистраль отопления.

Производители предлагают дровяные печи для парового отопления уже с встроенным теплогенератором, паропроводом и конденсатопроводом. Остаётся только подключить к ней систему труб.

Булерьян; это печь длительного горения. При горении дров образуются газы. Они проходят в ещё одну камеру, где происходит их догорание: функция пиролиза способствует более длительной работе печи. Булерьян функционирует только на дровах. Одной закладки хватает на 12 ч горения. Теплообменник представляет собой систему труб, которые располагаются по стенкам вертикально.

Для всех печей с металлическим корпусом необходимо выстроить площадку. Её делают из жаростойкого кирпича. Расстояние до ближайших бытовых предметов и мебели не должно быть менее 40 см. Стены отделывают жаростойкой штукатуркой или защищают листами из асбеста. Все агрегаты требуют дымохода. Выход на крыше не должен быть менее 50 см.

Что такое паровое отопление в доме и чем отличается от водяных систем

Заблуждения некоторых людей о том, что первая система парового отопления и водяная схема – это одно и то же стоит сразу отбросить. Такие ошибки свойственны новичкам, но если обладать достоверной информацией, то никаких сомнений в отличии не возникнет. В обеих разводках есть незаменимые и обязательные составляющие, такие как:

1. Трубы.
2. Котел.
3. Батареи.

Но вместо жидкости по магистрали движется пар, именно он отвечает за нужную температуру в помещениях и выступает в роли теплоносителя. Оборудование нужно закупать совсем другое, по сравнению с водяным типом, агрегат испаряет воду и преобразует ее в другое состояние.

В более простом варианте исполнения жидкость просто нагревается до указанного значения. Аппараты отличаются по мощности, ведь функциональные особенности разные, требования к надежности также повышаются.

Технология установки водяного отопления в обычную печь на дровах

Проект печи с водяным контуром содержит указания на ее расположение и размеры

При этом важно учесть, каким образом расположены межкомнатные перегородки и мебель. Для габаритных сооружений значительного веса закладывают основательный фундамент из бетона

Основание печи и отделочный материал на полу необходимо отделить предохраняющим отступом, для защиты от пожара.

Для осуществления кладка применяется специальный раствор и кирпичи высокого качества. Учитывая сложность приготовления смеси и требования к качеству, иногда надежнее приобрести ее в готовом виде. Фундамент нуждается в обязательной гидроизоляции. Перед укладкой кирпичи рекомендуется погружать в воду на сутки. Вооружившись размерами кладочных элементов, подбирают соответствующую порядовку.

Внутрь сооружаемой конструкции монтируется регистр-змеевик: к нему впоследствии коммутируются подающие и обратные трубы. Одна из них служит для подачи горячего теплоносителя через расширительную емкость в систему. Вторая труба является каналом для возращения остывшей жидкости обратно к регистру. Перемещение воды обеспечивают гравитационные силы. Размеры соединительных швов допускаются в пределах 4-х мм. Нужно следить за тем, чтобы внутри топливника и дымохода не было острых углов. Лучше использовать скругленные соединения, не влияющие на эффективность отвода дыма. Это позволит заметно сократить количество образующейся в топливнике сажи.

Полезные советы

При подборе оборудования для создания паровой системы отопления, в процессе его монтажа желательно учитывать такие рекомендации:

• Нельзя применять отопительные радиаторы, бывшие в употреблении. Они с высокой вероятностью могут иметь скрытые повреждения, которые впоследствии станут причиной разгерметизации системы.
• Нежелательно использовать чугунные батареи. Под воздействием больших перепадов температуры они начинают разрушаться.
• Монтаж контура должны проводить работники, владеющие определенными знаниями и навыками. Иначе созданная конструкция может оказаться неэффективной.
• Если парогенератор установить в обычную печку на дровах, то можно значительно сэкономить полезную площадь. Вдобавок расходы на отопление дома будут минимальными.
• При использовании естественной циркуляции печь рекомендуется установить в подвале дома. Это обеспечит быстрое стекание конденсата в самую нижнюю точку.
• С целью безопасности, предупреждения аварийной ситуации нельзя отказываться от установки клапанов.

Монтаж паровых котлов в системе центрального отопления запрещен законом. В частных домах эта разновидность автономного обогрева способна функционировать десятилетиями, не требуя при этом замены основных элементов конструкции.

Дымоход печки со встроенным теплообменником загрязняться быстрее, чем у обычной печи, потому чистить его требуется чаще Источник roof-tops.ru

Видео описание

Водяное отопление от печи. Монтаж теплообменника. Испытание системы и естественной циркуляции.

Чем паровое отопление отличается от водяного

В водяной отопительной системе теплоносителем зачастую выступает вода. Она перемещается внутри трубопровода, там же постепенно охлаждается. В случае парового отопления заливаемая жидкость испаряется, по трубам движется горячий пар. Впоследствии охлаждения он конденсируется, затем стекает по возвратном трубопроводе обратно в нагревательный агрегат.

Когда теплоносителем выступает пар, тепловая отдача обогревательных приборов существенно выше, комнаты нагреваются в три раза быстрее. Такая система быстро запускается даже после продолжительного перерыва в использовании.

Дополнительно стоит отметить меньшую стоимость материалов для устройства парового отопления. Это объясняется использованием при монтаже компактного и эргономичного оборудования (к примеру, труб сравнительно маленького диаметра).

В отличие от водяного отопления, паровое дает большую теплоотдачу, в три раза быстрее прогревает помещениеИсточник pechiexpert.ru

Заключение

Правильно обустроенное паровое отопление обладает высокой эффективность, экономичностью, удобством применения, прочими положительными сторонами. Больше всего оно подходит для построек, которые не используются в качестве постоянного жилья. При обогреве жилища паром источником тепла зачастую служит котел или печка, а сама отопительная система бывает одно- или двухтрубной

При самостоятельном монтаже такой конструкции важно предварительно произвести грамотный расчет необходимой мощности отопительного агрегата, обязательно учесть площадь обогреваемых помещений

Достоинства и недостатки водяной печи отопления

Водяные печи отопления обладают следующими достоинствами:

1. Полная энергонезависимость – для открытой и комбинированной схемы;
2. Повышенный КПД по сравнению с традиционными печами;
3. Привлекательный внешний вид заводских моделей, оригинальная конфигурация в качестве камина;
4. Более равномерное распределение тепла по отдельным помещением посредством жидкого теплоносителя;
5. Многофункциональность – возможность приготовления пищи, нагрева воды.

Наряду с преимуществами печи водяного отопления имеют весомые недостатки:

1. Ручное обслуживание печи – загрузка топлива, чистка от золы и сажи;
2. Циклический режим работы, при этом практически отсутствует регулировка температурного режима;
3. Высокая пожароопасность;
4. Возможность попадания в помещения угарного газа;
5. Крупные габариты кирпичных печей, необходимость сооружения фундамента;
6. Наличие горячих поверхностей у металлических печей.

Как сделать отопление в бане

Отопление в бане необходимо для обеспечения удобств.

Один из видов отопления – автоматическое. Отдельное отопление могут обеспечить электрические конвекторы или электрические котлы, а также газовые котлы. Все они могут работать в автономном режиме. Можно настроить так, чтобы в помещении была небольшая плюсовая температура. Это позволит не спускать воду из бачка унитаза, труб, электрического бойлера.

Есть минус в этой системе. Поскольку она автономная, то можно не заметить, что произошел сбой и температура может понизиться ниже нуля. Поэтому нужно установить температурный датчик с сигналом.

Как провести отопление в баню из дома

Можно установить как газовые или электрические котлы, так и каменные или металлические печи. Но это все довольно сложные конструкции.

Чтобы обогреть баню из дома, туда можно проложить теплотрассу. В доме установить радиаторы. Такая система будет работать от отопления в доме.

Отопление бани от банной печи

Самый простой в изготовлении, эксплуатации и обслуживании способ обогрева – это отопление бани от банной печи. Печь устанавливается непосредственно в парилке, а топка в предбаннике.

Кирпичные печи очень долго держат температуру, но прогревать их надо не менее 5 часов. А на обогрев бани зимой идет еще больше времени.

Высокая себестоимость – еще один недостаток. Самостоятельно сложить такую печь очень сложно. Необходима помощь опытного печника.

Отопление предбанника от банной печи

В большинстве случаев классическую баню отапливают одним источником тепла. Печь устанавливают в парной, чтобы можно было прогреть все помещения. Бак с водой размещают возле помывочной.

Очень важно, чтобы каждый элемент печи был изготовлен из огнеупорного материала. Поэтому строить ее необходимо из кирпича

Такая печь будет занимать много места и иметь большие размеры.

Идеальным вариантом будет печь с баком и открытой каменкой. Топку оснащают регистром, нижний край которого располагают выше регистра на 50 см. Он предупредит преждевременное закипание воды.

Можно ли сделать отопление от бака

Чтобы установить отопительную систему от бака, необходимо знать его специфику работы и правила эксплуатации. Нужно учитывать объем помещения и потребляемую мощность.

Существуют навесные и встроенные баки. Есть еще наставные баки – на разогретую печь сверху ставят емкость с водой.

Такие способы не подают горячую воду в душ. Это могут сделать выносные баки для воды. Теплообменник размещают в печи, рядом с ней или на чердаке вешают бак. Систему соединяют трубами, по которым будет течь вода. Благодаря теплообменнику она нагревается и через бак подается в душ. Такая система отопления несложная и эффективная.

Навесные баки – это герметические емкости с крышкой и краном для слива воды. Крепятся на стенку с помощью металлических крючков. Изготавливаются из нержавейки.

Приставной бак для воды – в печь вваривают наклонную, запаянную на конце трубу. Другой конец находится внизу бака. Холодная вода поднимается по наклонной трубе, где нагревается до кипения. Пузырьки горячего воздуха переносят тепло.

Как сделать отопление в срубовой бане

В деревянных домах устанавливают три вида отопления: водяное, электрическое и воздушное. Каждый имеет плюсы и минусы.

Самый популярный вид отопления сруба – водяной.

1. Экономичность.
2. Высокая теплоемкость.

1. Сложность в установке.
2. Необходимость постоянно следить за генератором тепла.
3. Зимой обязательно сливать воду из системы отопления.

Такие системы отопления бывают:

• с нижней или верхней разводкой;
• попутные или тупиковые;
• однотрубные или двухтрубные;
• вертикальные и горизонтальные;
• с насосом или естественным движением воды.

Двухтрубные системы менее эстетичны, чем однотрубные.

Электрическое отопление имеет несколько плюсов:

1. Легко регулируется уровень подачи тепла.
2. Небольшие габариты отопительных приборов.
3. Отопление экологичное и бесшумное.

Воздушное отопление имеет только один плюс – высокая проникающая способность.

Зато минусов гораздо больше:

• большие печи и камины;
• очень низкая теплоотдача;
• неравномерное распределение воздуха в помещении;
• дорогие отопительные системы.

Перед установкой систем необходимо взвесить все преимущества и недостатки и, возможно, проконсультироваться со специалистом из этой отрасли.

Начало строительства водяного отопления от печки

Строительным работам предшествуют проектировочные, которые требуют консультаций со специалистами. Печи обычно располагают в центральных участках домов. Выход топок – кухни либо нежилые помещения. При этом корпуса находятся в жилых помещениях. Такое расположение – гарантия эффективного обогрева сразу нескольких комнат.

Габариты печей зависят от размеров самих домов

Важно учитывать, метр площади печи – это обогрев порядка 35 кв. м

По этой норме рассчитывается ее величина в каждом конкретном случае. В некоторых случаях, правда, редко, покупаются регистры для готовых печей. Чаще приобретается сначала регистр, а потом под него определяются габариты печи.

Регистры могут изготовляться из труб либо из листового материала толщиной минимум 3-5 мм. Тонкие же быстро прогорают, а потому преждевременно требуется замена агрегата. Они устанавливаются в топливные отделения с обязательным зазором между ними и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Доступ необходим и для чистки топки, которая важна для эффективности.

Печь на отработанном масле

Если в качестве топлива используется отработанное масло, то потребуется приобрести специальную печь. Оборудование для дизельного топлива не подойдёт. После сгорания масла остаётся большое количество отходов: перед каждым циклом работы сажу и грязь необходимо вычищать. Нагар может быстро вывести из строя форсунки и горелку топки, которая предназначена для дизеля.

Отработка поступает в дымогарные отверстия, которые расположены по окружности тепловой камеры. В камере работает горелка. Теплообменник встраивается в тело печи. Это змеевик, который выполнен из меди или легированной стали. Из теплообменника выходит горячая вода или пар. Теплоноситель продвигается по системе отопления, осуществляя обогрев дома.

Выбор подходящих радиаторов

Важными элементами конструкции системы водяного обогрева являются радиаторы отопления. Они отличаются по материалу, размеру, отдаваемой мощности тепла, дизайну. Основные типы радиаторов водяного отопления: секционные и панельные конструкции. В качестве материала используется чугун, сталь, алюминий. Современные радиаторы водяного отопления выполняются биметаллическими.

Наиболее надежными считаются чугунные секционные батареи, набираемые из отдельных секций емкостью 1,4-1,6 л. Стандартные батареи этого типа рассчитываются на давление 6-9 атм при температуре теплоносителя до 140ºС. Испытание системы производится при давлении порядка 15 атм. Основное преимущество чугунных элементов — тепловая инерция, что позволяет достаточно долго отдавать в окружающий воздух запасенное тепло. Современные секционные батареи изготавливаются из алюминия, который имеет изящный внешний вид, быстро разогреваются, но и быстро остывает, что требует постоянного поступления теплоносителя.

Панельные радиаторы выполняются обычно из стали. Они изготавливаются из штампованных стальных листов, формирующих вертикальные и горизонтальные каналы для теплоносителя. Для лучшей теплоотдачи на батареях выполнятся ребра. Такие радиаторы могут быть одно-, двух- или трехрядными. В последнее время популярность приобретают биметаллические радиаторы.

Печь с водяным отоплением и дровяной топкой не теряет своей популярности и в наши дни. В загородных домах, на дачах, в гараже или хозяйственных постройках водяное дровяное отопление надежно и эффективно выполняет свою задачу по обеспечению тепла и уюта.

Из каких материалов и как сделать вентиляцию в погребе?

Вытяжка: монтаж в гараже

Принцип работы

В качестве источника тепла может быть печь или котел, где вода нагревается до 100° C и начинает испаряться. Затем пар по трубам поступает в батареи и остывает, образуя конденсат. Образовавшаяся в результате этого вода, по обратной трубе стекает в теплообменник.

Паровой котел

Выбирая в качестве водонагревателя котел, следует учитывать его производительность, которая зависит от площади помещения. Иными словами, чем больше отапливаемая площадь, тем мощнее должен быть котел.

В тех домах, в которых уже установлено паровое отопление, чаще всего используется твердотопливный котел. Газовый теплогенератор обладает наиболее высокой эффективностью, а вот использовать электрокотел для обогрева частного дома или другого помещения экономически невыгодно из-за высоких затрат на электроэнергию.

Если в частном доме уже есть печь, ее можно успешно использовать в качестве теплоисточника. Во-первых, демонтаж печного оборудования может повлечь дополнительные растраты на ремонт. Во-вторых, уголь и дрова – это дешевые энергоносители. И в-третьих, работа печи не зависит от централизованного газо- и электроснабжения.

В качестве парогенератора применяется теплообменник, который нужно сделать самостоятельно или заказать. Сама конструкция состоит из металлических труб, сваренных между собой. Ключевым моментом является проверка теплообменника для печки на герметичность.

Для этого заливают в устройство керосин, а места швов обводят мелом. Если мел потемнел, значит, туда проник керосин и использовать такой прибор для системы парового отопления нельзя.

4 Расчет мощностей

Чтобы понять, как правильно сделать паровое отопление, необходимо правильно рассчитать мощность котла, учитывая площадь помещения, которую он будет отапливать. В этом случае необходимо руководствоваться простым соотношением:

1. 1. Для помещений площадью от 60 до 200 квадратных метров задействуется котел на 25 киловатт.
2. 2. Эффективный обогрев здания на 200−300 кв. м. возможен только с помощью котла на 25−35 кВт.
3. 3. Для помещений площадью от 600 до 1200 кв. м. нужен котел на 60−100 кВт.

При обустройстве котельных установок принято задействовать простую формулу: для каждых 100 кв. м. отапливаемой площади нужно около 10 кВт мощности котла.

При выборе подходящего обогревательного оборудования нужно учитывать тип топлива, на котором оно работает. В настоящее время на рынке доступны твердотопливные котлы, газовые и комбинированные. Также особым спросом пользуются электрические модели, которые актуальны для удаленных регионов с низкими тарифами на электрическую энергию.

Что касается показателей давления, то они определяются самим типом установки. В классических паровых устройствах они должны составлять 6 атмосфер или немного выше. В вакуумно-паровых моделях давление не должно быть ниже атмосферного. В любом случае на самом котле должен находиться манометр, который указывает на текущие показатели.

Конструкция агрегата включает в себя топку, горелку и зольник. Ключевой составляющей является барабан, на котором размещены контрольно-измерительные приборы, трубы, манометр и предохранители. Для обустройства паровых отопительных магистралей можно брать как газотрубные, так и водотрубные котлы. Из-за более высокого теплового потенциала второй вариант считается самым востребованным.

К самодельной конструкции дополнительно приспосабливают специальное устройство — змеевик. Его можно сварить из труб и расположить непосредственно над печкой.

Элементы парового отопления частного дома

Поскольку водяной пар достигает высоких показателей температур, к составляющим следует относиться с особой внимательностью. Для них разработаны специальные жесткие требования, в противном случае выйти на должный уровень безопасности не получится.

В некоторых ситуациях показатели колеблются от 130 до 200 градусов, для реализации задуманного подойдут только чугунные радиаторы, регистры или экземпляры с оребрением. Сталь будет более надежной, ведь при попадании холодной воды она не лопнет в нагретом состоянии, чего нельзя сказать о чугунных образцах приспособлений.

Какие использовать трубы

К разводке также выдвигаются жесткие требования, стальная или медная труба максимально подходят для использования

При выборе продукции специалисты советуют обращать внимание на толщину стенок, она должна быть максимально надежной

Бесшовные трубы также отлично подойдут для создания разводки, другие образцы не позволят быть максимально уверенным в защите от порывов и возникновения потопа.

Соединяется большинство элементов сваркой. Цену на оцинковку или нержавейку нельзя назвать бюджетной, но они в большинстве случаев имеют резьбовые фитинги. Медь также дорого стоит, для создания системы парового отопления потребуется пайка специальным агрегатом.

Основные компоненты

Ключевой компонент системы — котел. Основным его предназначением считается преобразование воды в пар. В дальнейшем он переходит в трубопровод.

Котел должен быть достаточно мощным, чтобы потянуть одновременно два этажа

Элементами конструкции здесь считаются:

• система труб;
• коллекторы;
• барабан.

Паровое пространство

Здесь можно ставить дополнительное оборудование. Оно может быть полезно, если требуется сепарация пара. Интенсивный обмен между паром и водой — основа работы котла. Устройства для обогрева делят на водо- и жаротрубные. В последнем случае нагретые газы движутся в каналах труб, обустроенных в емкости с водой.

Водотрубные модификации работают по немного иному принципу. Здесь движется вода по каналам, построенным внутри камеры с газами. Сначала она нагревается, после чего начинает кипеть. Вода перемещается в естественном режиме внутри котла.

В любых разновидностях котлов действует одно и то же правило превращения воды в пар. Сначала жидкость проводят в резервуар, находящийся в верхней зоне устройства. Далее она перетекает в коллектор и поднимается в расположенный наверху барабан, перемещаясь через область нагрева. Внутри трубы формируется пар, идущий наверх. Он может двигаться сквозь сепаратор, где отделяется от жидкости. Дальше он переходит в паропровод.

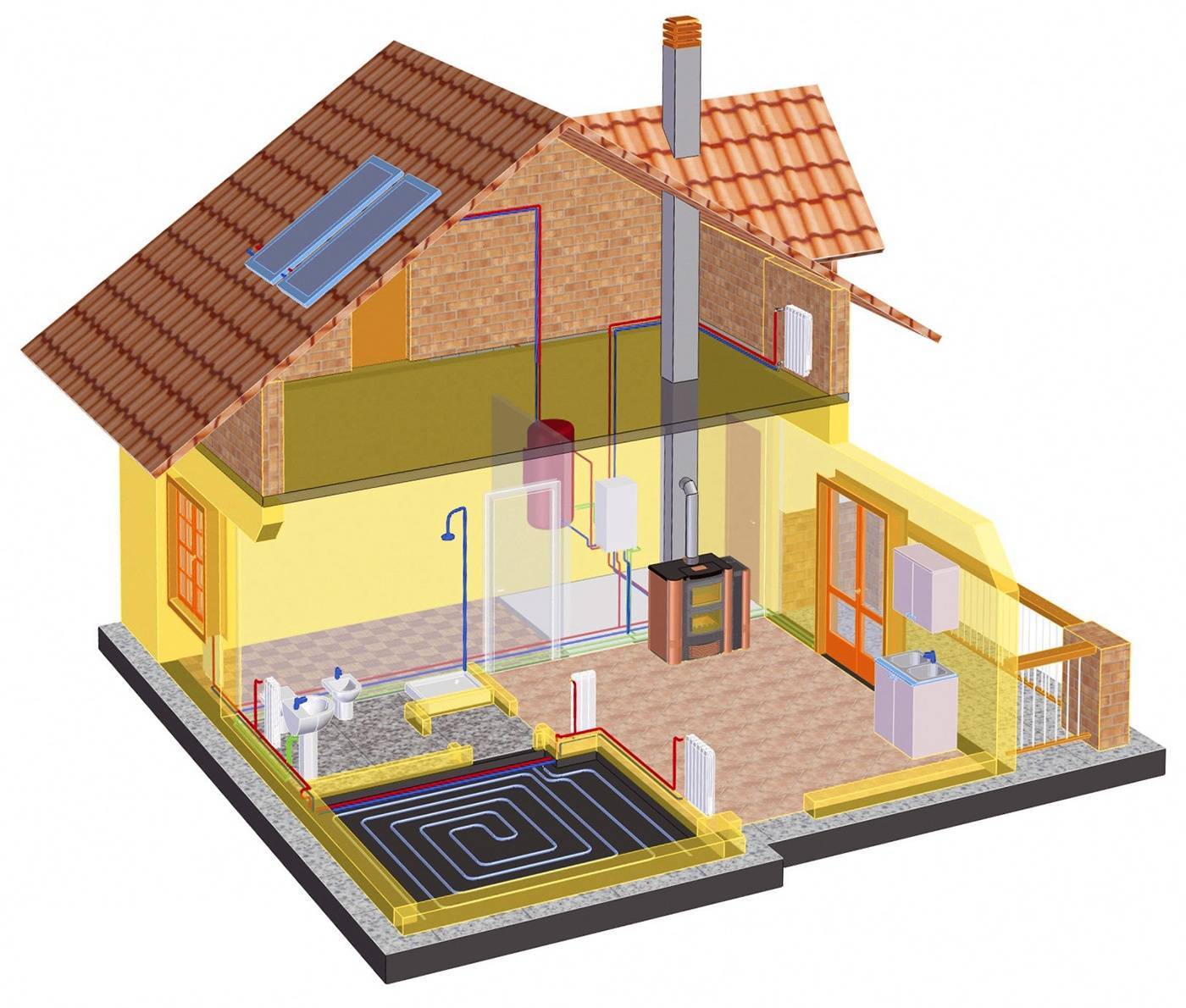

Отопление можно без труда установить своими руками

В котле можно использовать различные варианты топлива. В соответствии с этими особенностями конструкция может быть видоизменена. Перемены могут касаться и типа работы камеры сгорания. Допустим, колосниковая решетка потребуется для тех случаев, когда задействуется твердое топливо. В то же время понадобятся особые горелки, если топливо газообразное либо жидкое. Смешанные варианты более удобны и практичны.

Радиаторы и система труб

Показатели температуры в паровой системе находятся в пределах +100…+130°С. По сравнению с водяными они намного выше. Вот почему для обустройства систем похожее оборудование применять не рекомендовано. Это касается труб из полипропилена и металлопластика. Предельные рабочие показатели указанных материалов лежат в пределах +90…+100°С, применять их строго запрещено.

Для магистрального трубопровода допустимы 3 разновидности труб. Стальные считаются наиболее дешевыми изделиями. Им удается выдерживать показатель температуры +130°С.

Конденсат, образуемый внутри деталей, приводит к быстрому разрушению материала труб. Нельзя забывать, что сталь неустойчива к коррозии. Агрессивная среда теплоносителя усиливает этот недостаток. Необходимо соединение с помощью сварки, что требует больших временных и трудовых затрат. Лучше брать трубы из оцинкованной стали. Эти изделия противостоят повышенным температурам и предполагают использование резьбового метода для соединения. Такой подход существенно упрощает рабочий процесс. Единственное, что может послужить препятствием для приобретения таких изделий, — их высокая цена.

Как сделать отопление в доме:

Еще одним идеальным вариантом считаются трубы из меди. Материал пластичный, не боится термического воздействия, прочный, не подвержен коррозии. Чтобы соединить медные компоненты, прибегают к пайке. Медный трубопровод долговечный, однако стоит дорого.
