Паровой котел отопления в частном доме
Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.
Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.
Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.
В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).
По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).
Схема парового отопления дома включает в себя:
- котел;
- бойлер (для двухконтурной системы);
- радиаторы;
- насос;
- расширительный бак;
- запорно-предохранительная арматура.
Описание парового котла отопления
Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:
- топку (камера сжигания топлива);
- испарительные трубы;
- экономайзер (теплообменник для подогрева воды за счет уходящих газов);
- барабан (сепаратор для разделения пароводяной смеси).
Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).
Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.
Самостоятельный монтаж оборудования
Работы проводятся поэтапно, в определенном порядке:
1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.
2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).
3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.
4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.
5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.
6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.
5 Монтаж отопления – неужели это просто?
Монтируя паровое отопление своими руками, учитывайте размеры отапливаемой площади, количество и расположение радиаторов, запорно-регулирующей аппаратуры, фильтров и других элементов, необходимых для обеспечения нормального функционирования системы. Циркуляционный насос и паровентиляторы должны подбираться так, чтобы обеспечить эффективную циркуляцию теплоносителя
Важно принять во внимание, где будет размещать оборудование и как далеко будет расположен паровой котел
Монтаж парового отопления
Чтобы сделать паровое отопление самостоятельно, необходимо приготовить следующее оборудование и материалы:
- паровой генератор (котел);
- трубы для прокладки магистрали;
- радиаторы;
- контрольно-измерительные приборы;
- запорно-регулирующую арматуру.
В проектной документации должна быть указана длина труб, их количество и диаметр, а также используемые радиаторы или другие нагревательные элементы. Все это необходимо нанести на бумагу в виде схемы с подробным описанием всех нюансов. Когда проект и схема готовы, приступаем к монтажу. Монтируется система строго по схеме.
- 1. На первом шаге подготавливаем поверхности, к которым будет крепиться оборудование. На стенах монтируем крепления, на которых будут держаться радиаторы. Затем крепим отопительные приборы на стены. Располагать их следует под окнами, чтобы исключить появление холодных сквозняков: воздушные потоки, поступающие извне, будут сразу же нагреваться. Кроме того, это исключит запотевание окон и сдвинет «точку росы».
- 2. Далее устанавливаем котел (парогенератор) на бетонное основание. Пол изолируем пожаробезопасным материалом. Его лучше разместить в подвале, так как пары поднимаются вверх (или в гараже). Если планируется устройство теплых полов, то лучше купить двухконтурный котел, который будет разделять работу для дома и полов. В этом случае парогенератор располагаем выше половой поверхности.
- 3. Расширительный бак устанавливаем с помощью специальных креплений в наивысшей точке системы отопления, его нужно включить в магистраль между парогенератором и радиаторами. По рекомендациям специалистов устанавливать открытый бак следует на самом близком расстоянии к отопительному котлу.
- 4. На следующем этапе монтируем трубопровод. Начинать разводку будем с парогенератора. Трубу от него подводим к первому отопительному прибору, при необходимости обрезаем ее, если она слишком длинная. Затем соединяем все вводы и выводы. Аналогично делаем подключение трубы к следующему прибору, пока не соединим в единую магистраль все отопительные части. Трубы монтируются с наклоном 3 мм на метр для естественной циркуляции.
- 5. Каждую батарею оборудуем краном Маевского, чтобы можно было удалять образовавшиеся воздушные пробки, которые будут мешать эффективной работе системы.
- 6. Перед парогенератором устанавливаем накопительный бак, в котором будет собираться конденсат, а потом под естественным уклоном вода будет перетекать в отопительный котел.
- 7. Магистраль замыкаем на отопительном котле, создавая, таким образом замкнутый контур. На котле устанавливаем фильтр, он будет задерживать частицы грязи, содержащиеся в воде, и по возможности циркуляционный насос. Патрубок, идущий от насоса к котлу, должен быть диаметром меньше, чем остальные трубы.
- 8. На выходе из котла монтируем контрольно-измерительные приборы: манометр и клапан сброса.
- 9. В систему включаем узел слива/залива для откачивания теплоносителя из системы по окончании отопительного сезона или при ремонте.
- 10. После окончания монтажа проверяем систему на работоспособность и наличие течи. Устраняем все обнаруженные неполадки.
Использование парового отопления дешевле водяного, но в жилых помещениях его не рекомендуют устанавливать из-за опасности возникновения аварийной ситуации в случае порыва.
Особенности обогрева частного дома паром
У тепла, доставляемого паром, есть ряд плюсов, которые привлекают внимание рачительных хозяев:
- установка конструкции обойдётся сравнительно недорого, ремонт и обслуживание также не требуют много средств и времени;
- оборудование не занимает большие пространства;
- помещение нагревается в считаные минуты;
- практически отсутствуют теплопотери;
- тепло передаётся по трубам и распределяется не только конвекцией, но и излучением;
- благодаря эффективности устанавливают малое количество радиаторов и даже обходятся только трубами.
Из-за высокой теплоотдачи уменьшают площадь радиаторов и диаметр труб.
Выбирая конструкцию отопления, следует знать не только плюсы.
Есть ряд минусов:
само по себе оборудование шумное; придётся соблюдать осторожность так, как температура труб бывает больше 100 градусов;
поверхности тепломагистрали должны быть закрыты, особенно если в семье дети — чтобы избежать серьёзных ожогов; в помещении будет высокая циркуляция воздуха, устанавливается низкий уровень влажности, что потребует мер по очищению и увлажнению воздуха; при аварии возникает риск получения серьёзных травм — будет бить горячий пар

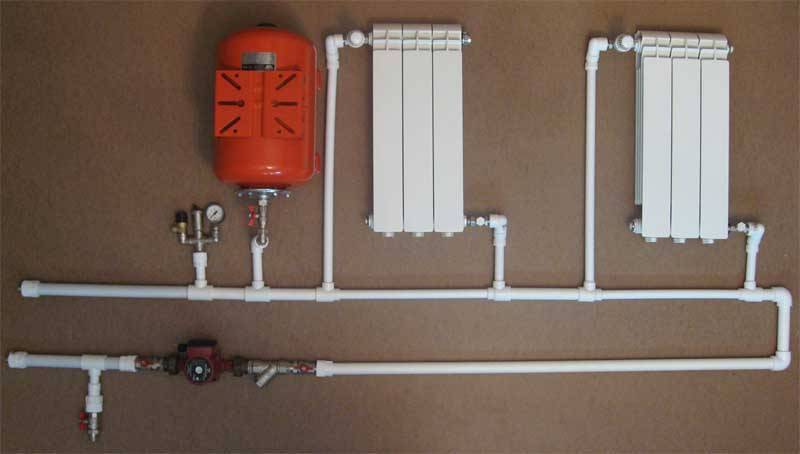

Как все отдельные детали превратить в систему отопления
После того, как определены все составные части системы, их необходимо собрать в единое целое. Поэтому, выполняя монтаж системы отопления своими руками, надо выбрать способ, каким это будет сделано. Их может быть несколько. Стоит отметить, что одним из отличий между ними будет способ циркуляции теплоносителя – естественный (гравитационный) или принудительный. Вариант, в качестве примера, как можно выполнить монтаж отопления своими руками, показан на фото:
Система отопления с принудительной циркуляцией теплоносителя
1. При естественной циркуляции не нужны дополнительные устройства, она является наиболее простой и отличается полной автономностью, для ее работы не требуется даже источник электроснабжения. К недостаткам подобной системы стоит отнести небольшой размер обогреваемой площади и соблюдение ряда обязательных требований при ее монтаже.
Подобная организация работы обогрева считается универсальной и может быть рассчитана на обогрев любых площадей, но является более затратной. Обусловлено это необходимостью использовать оборудование и трубы, работающие при повышенном давлении, а значит и более дорогие, предохранительные клапаны, а также применять дополнительно насос и источник аварийного электропитания для его работы.
2. Кроме определения, как будет происходить циркуляция теплоносителя, должна быть определена схема, по которой будут соединены элементы будущей системы отопления. Она может быть двухтрубная или однотрубная. Последняя отличается тем, что вода проходит один радиатор за другим, в каждом из них отдавая часть тепла. Поэтому степень нагрева последнего из них может оказаться ниже, чем первого. Кстати, такая система приведена на фотографии выше.
При двухтрубной схеме монтажа вода подается непосредственно в каждый радиатор от магистрали и также уходит в общую магистраль после прохождения через батарею.
3. Когда вами принято решение – делаем отопление своими руками, необходимо учесть еще одну особенность при выборе системы обогрева. Она может быть закрытой или открытой. В последнем случае теплоноситель с атмосферой контактирует, тогда как при использовании закрытой системы это исключено.
Дополнительно информацию о системе отопления предоставляет видео, поясняющее отдельные моменты выполнения этой работы своими силами
Водяное отопление. Принцип действия. Элементы конструкции.
Схема представляет собой замкнутый контур, выстроенный вокруг нагревателя – котла. В качестве элементов теплоотдачи используются водяные радиаторы. Вода, нагреваясь в котле примерно до температуры 75°С, поступает в контур отопления. Отдавая тепло в окружающий воздух с помощью радиаторов, остывшая вода поступает опять в котел, для дальнейшего нагрева. Далее, цикл повторяется.
В зависимости от вида топлива котлы подразделяются на:
- газовые,
- твердотопливные,
- на жидком топливе,
- электрические.
Газовые котлы самые популярные. Это связано с их экономичностью и относительной дешевизной природного газа. Ассортимент моделей позволяет подобрать котел на любой вкус, для решения любой поставленной задачи. Недостатки – установку и монтаж котла может осуществлять только специализированная организация. Второй недостаток – ваш район должен быть газифицирован, использовать газ в баллонах очень дорого.Твердотопливные котлы топятся углем, торфом, паллетами. Минус очевиден – топливо надо постоянно загружать и где-то хранить. Но если газа нет, то и выбор уменьшается.Котлы на жидком топливе имеют ряд серьезных недостатков. Главный – стоимость топлива. И с каждым днем стоимость растет. Кроме того, при сгорании топлива выделяется весьма ощутимый запах. Для хранения требуется специальный резервуар.
Возможно, при выборе котла вам поможет таблица теплотворности разных видов топлива.
Электрические котлы – подключаются к централизованной электрической сети. Недостатком является высокая по сравнению с газовым котлом стоимость топлива.
Несколько слов о том какая мощность котла вам потребуется. Если не хочется вдаваться в громоздкие расчеты, то ее можно оценить, используя таблицу.
Площадь дома, кв. м. Мощность котла, кВт60-200 до 25200-300 25-35300-600 35-60600-1200 60-100
Существуют модели котлов, которые могут использовать несколько видов топлива. Например, газ и уголь.Для устройства магистрали (контура), по которой будет циркулировать вода, используют стальные, нержавеющие и полипропиленовые трубы. Последние стали безусловным лидером.Они дешевы, с завидной термостойкостью и прочностью, достаточной для устройства отопления в жилом доме. Приобретать лучше армированные полипропиленовые трубы, они прочны и обладают меньшим коэффициентом линейного расширения при нагреве, а значит, не деформируются в процессе службы.
Радиаторы водяного отопления бывают:
- чугунные,
- стальные,
- алюминиевые,
- биметалличесие.
Чугунные – самый заслуженный вид радиаторов. Нагреваются они медленно, но тепло держат хорошо. Очень тяжелые, хрупкие и несколько дороже стальных, но срок службы до 50 лет и не боятся ржавчины.Стальные – бюджетный вид радиаторов. Обладают высоким КПД и низкой ценой. Быстро прогреваются. Минус – боятся коррозии.Алюминиевые радиаторы – легкие, монтируются на менее прочных кронштейнах, по сравнению с чугунными и стальными. Быстро прогреваются, а по теплоотдаче превосходят другие отопительные приборы. Дешевизна и современный дизайн привлекают массу сторонников этого вида радиаторов. К недостаткам отнесем малый срок службы (до 15 лет), боязнь коррозии и гидроудара.
Биметаллические – объединяют прочность стальных радиаторов и теплоотдачу алюминиевых. Представляют собой трубчатую конструкцию из стали, иногда усиленную стальным каркасом, на которой помещается алюминиевая оболочка. Быстро прогреваются, хорошо отдают тепло, держат гидроудар, богатство современного дизайна, легкость монтажа – вот перечень их достоинств. Минус – высокая цена.
Несколько схем реализации парового отопления
Соорудить паровое отопление своими руками не трудно, однако необходимо знать возможные схемы реализации и выбрать наиболее подходящие из них. Предстоит ответить на 2 основных вопроса:
- Однотрубная или двухтрубная будет система
- Разомкнутая или замкнутая разводка
Однотрубная или двухтрубная система
Необходимо определиться, каким из двух вариантов будут прокладываться трубы по дому:
- Однотрубная система
- Двухтрубная система
Реже используют однотрубную систему, так как в ней очень трудно регулировать паровой поток. Установка дополнительных устройств значительно увеличит первоначальные затраты на отопление.
Двухтрубная система потребует большего количества труб, однако она проще в монтаже и эксплуатации. Достаточно установить на выход термостатирующий конденсатоотводчик и на вход регулирующий вентиль.
Разомкнутая или замкнутая разводка
Конденсирующая жидкость может возвращаться обратно к нагревательному элементу по одному из двух контуров:
- Разомкнутому
- Замкнутому
В разомкнутой системе конденсат поступает в бак самотеком. В последнем скопившаяся жидкость насосом подается на нагреватель. Необходимо правильно проложить трубы и выдержать уклон, чтоб вода стекала без определенных препятствий.
В замкнутой системе необходимо предусмотреть, чтоб на входе и выходе была достаточная разница давления для перетекания жидкости. При этом следует разместить паросборник таким образом, чтоб он был значительно ниже относительно отопительных радиаторов.
Приступаем к работе
Располагать отопительный конвектор необходимо под каждым из окон. Таким образом он будет препятствовать появлению холодных сквозняков, быстро обогревая воздушные потоки.
Затем производится выбор и расчет прокладываемых труб
Очень важно правильно подобрать диаметр: внутренний объем должен составлять около 2 л на квадрат. Лучше остановиться на изделиях 20-25 мм в диаметре
Установка котла рекомендуется в подвальном помещении, так как нагретый пар будет подниматься вверх. Если дополнительно совмещена водяной теплый пол – котел располагают выше половой поверхности.
Если обустраивается система «теплый пол», рекомендуется приобретать двухконтурный котел. Дом и пол должны работать независимо. Иногда умельцы около половой поверхности выводят помпу, однако такая система становится менее эффективной и более уязвимой.
Подводим итоги
Обустроить паровое отопление в частном доме способен каждый желающий своими руками, однако приступать к работе необходимо обдуманно. Потребуется взвесить все «за или против», сравнить с классической водяной системой.
Стоимость оборудования и прочих комплектующих соизмерима с затратами на классическое водяное отопление. Благодаря этому оно доступна для широкого круга хозяев частных строений. Однако специалисты все же не рекомендуют обустраивать его в доме для постоянного проживания. Оно прекрасно подходит для больших коммерческих помещений, складских и хозяйственных площадей, больших дач.
Советы и рекомендации
Рекомендуется периодически прочищать дымоход от скопления сажи. Чтобы конденсат спокойно перетекал по обратной линии, следует собирать печь как можно ниже, желательно в подвале.
Нельзя игнорировать монтаж клапанов, чтобы не допустить аварийной ситуации.
На стадии составления схем, расчетов количества материалов, обратитесь за консультацией к профессионалам. Наймите опытного сварщика, чтобы все швы были цельными, прочными.
Не стоит оставлять заслонку открытой: дом будет выхолаживаться.
Пример собственноручного изготовления теплообменника рассматривается в нижеследующем видео:
Как сделать паровое отопление своими руками
Вариант исполнения в большинстве случаев используется как автономный обогрев, загородные постройки достаточно быстро нагреваются, а оборудование позволяет существенно экономить бюджет.
Сконструировать все можно самостоятельно, затраты на топливо будут минимальными, если предусмотреть все нюансы, то на создание магистралей в частном доме своими руками также уйдет немного времени. Во всех моментах нужно развираться последовательно, чтобы не допустить ошибок и получить в результате качественную работу.
Проектирование системы парового отопления
Предпочтительней всего обращаться по этому вопросу к профессионалам, решившись на самостоятельное произведение манипуляций, стоит изучить нормативы и рекомендации специалистов. Существует достаточно много литературы, которой можно воспользоваться, я советую прибегнуть к справочнику проектировщика.
Простая схема парового отопления для дома
Прежде всего, необходимо достать документы на постройку и произвести анализ площади, после ее просчета обозначают места будущих радиаторов.
При подборе регистров стоит рассмотреть требуемую мощность, это максимально облегчит выбор прибора, возможно, для существующей постройки нужны небольшие батареи. Но они должны в обязательном порядке выдерживать нагрузку, стоит взглянуть на технические характеристики перед покупкой.
Схема парового отопления для дома
Поскольку двухтрубная система подключения является самой распространенной, нужно приводить пример, опираясь на нее. К распространенным схемам стоит отнести:
- Тупиковую. Теплоноситель подается по определенной ветке на батареи, посредством отдельной трубы конденсат возвращается в оборудование, есть возможность балансировать нагрев элементов, чтобы они прогревались равномерно.
- Попутная. Если контур протяжной, то этот вариант исполнения станет самым практичным, теплоноситель двигается в одном направлении с обраткой.
- Коллекторная схема. Частный дом с большой площадью получится достаточно продуктивно оборудовать, чтобы привести каждую батарею в действие применяется отдельная двухтрубная разводка.
