Одноконтурный дымоход: конструктивные особенности

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Монтаж оборудования

Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.

Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.

Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.

Основные требования

Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.

Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:

  • монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
  • Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
  • Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
  • Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.

Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.

Процесс установки

Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.

В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.

Этапы работы:

  1. Готовим все оборудование.
  2. Планируем путь прокладывания труб.
  3. Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.
  4. Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
  5. Устанавливаем первую часть трубы, закрепляем ее и фитингами.
  6. Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
  7. Герметизируем стыки труб.
  8. Тестируем работу системы.

Как видите, ничего сложного в этом процессе нет.

Монтаж коаксиального дымохода (видео)

Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.

При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.

Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.

Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.

Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.

Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.

Монтаж дымохода из сэндвич труб через стену

Существуют много способов по возведению дымоотводов, а конкретно в этой статье мы рассмотрим один из способов. Любые печи нуждаются в отводе побочных продуктов сгорания, но создать качественную, надежную систему могут далеко не все. Зависит это в большей мере не от умелых рук строителей, а от того, когда работники задумались об отоплении. В случае, когда дом уже построен, но не были учтены необходимые приспособления под отопительную систему, остается 1 вариант — монтаж дымохода непосредственно через внешнюю стену. Подробнее о способе рассказано ниже.

Значение и принцип работы

Самое главное в дымоходе — не его эффективность, а безопасность. Она заключается в отводе из дома опасного для жизни угарного газа, отравление которым может привести к сильнейшему поражению организма. В процессе горения важен постоянный доступ кислорода в камеру сгорания, обеспечивается он в основном дымоходом.

Основные правила возведения конструкции

Стоит запомнить, что там, где проходит канал, не должно быть никаких других коммуникаций. В том месте, где труба проходит через стену, используют защитный кожух или же можно воспользоваться штукатуркой, предварительно проложив вокруг трубы материал, который плохо проводит тепло.

Особенности

  1. Внутри дома остается горизонтальная труба, которая обеспечивает более эффективный прогрев помещения, нежели простая вертикальная труба.
  2. Крайне не желательны в конструкции отвода дыма — острые перегибы труб, так как в них могут образовываться завихрения.
  3. Тяга трубы пропадает в случае, когда в дымоходе накопилось слишком много сажи — лучше использовать народный способ отчистки от сажи и копоти — периодическая топка осиновыми дровами.
  4. Строение сэндвич трубы:

Все начинается с первой трубы от печи, которая должна выходить через стену на улицу.

Сначала на стене производится необходимая разметка, а затем проделывается отверстие нужного диаметра под проходной патрубок, вокруг которого обязательно должна находиться теплоизоляция (например, минеральная вата).

Затем нужно соединить дымоотводную трубу с отопительным прибором при помощи колена, состоящего из 3 секций, которое соединяется переходным элементом с тройником. В случае, если нужно изменить направление трубы, используется тройник с очистным стаканом.

Завершается установка закреплением дымоотводных труб с помощью креплений к стене дома (крепления должны иметь расстояние между друг другом до 2 метров), выводом трубы через кровлю (при этом для безопасности рекомендуют не стыковать трубы в месте вывода), а также при необходимости на вершине трубы можно установить защитный зонт (см. Зонтик на трубу дымохода).

Монтаж дымохода из сэндвич труб через деревянную стену

Главное в таком монтаже — осуществить пожарную безопасность. Для этого на выводе трубы через стену необходимо создать изоляцию от прямого контакта с древесиной (обычно используют асбест или обкладывают трубу вокруг кирпичами).

Такая конструкция обеспечит долгое обслуживание дымоотводного канала без каких-либо затрат, а главное — безопасное эксплуатирование.

  1. От мощности вашего отопительного прибора зависит выбор необходимого диаметра трубы — для достижения оптимальной тяги.
  2. Дымоход через стену должен быть и не слишком длинным и неочень коротким, иначе топливо будет расходоваться слишком быстро, а как следствие — менее эффективно, или же в дом будут залетать сажа и копоть.
  3. Монтаж дымохода из сэндвич труб через стену является одним из самых легких и наименее затратных способов обеспечения в доме отопления. Главное — соблюдать технику безопасности при сборке конструкции и учесть все необходимые для вас нюансы. Если все сделать правильно, то такой дымоход прослужит вам много лет, не создавая никаких «лишних» проблем.

Монтаж дымохода из сэндвич труб через стену Монтаж дымохода из сэндвич труб через стену – рассмотрим значение и принцип работы данной конструкции в системе дымоотвода. Правила возведения.

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

  • высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ твердотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
  • мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
  • материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

  • Кирпич.
  • Металл.
  • Керамика.

Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом. Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов

  • Титан.
  • Никель.
  • Молибден.

Именно они спасают нержавейку от коррозии. Для установки

в котлах используются, следующие марки стали:

  • 316.
  • 316 L.
  • 321.

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

  • Невысокая тепловая инертность.
  • Никогда не появляется коррозия.
  • Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Срок службы такого дымохода

Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.

Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет. Срок службы вкладыша в первую очередь зависит от толщины и марки стали. Толщина стали вкладыша не должна быть меньше 0,8-1,0 мм. Оцинковка долго не простоит.

Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.

Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов). Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.

Что это такое?

Несущие стены берут на себя значительную часть массы строения и передают давление на фундамент. На них попадает нагрузка от всех расположенных выше элементов: перекрытий, балок, кровли. Кроме этого, они передают свой собственный вес и служат для разделения внутренних смежных помещений.

К несущим относят следующие элементы:

  • наружные стены;
  • те, что располагаются между блоками;
  • поддерживающие лестничные пролеты.

Нагрузка на несущие стены внутри здания меньше, утеплитель не требуется, поэтому они тоньше, чем наружные.

Несущие стены неприкосновенны. Чем они отличаются от других:

  1. Толщина кладки измеряется в кирпичах, от одного до трех. Полный кирпич – это 250 мм. Согласно требованиям, к нему дополнительно закладывают стандартную ширину шва – 10 мм. Несущие стены строят толщиной от 360 до 640 мм, то есть кладкой от 1,5 до 2,5 кирпичей. Выбор зависит от региона, где производится постройка, чем холоднее, тем толще стена.
  2. Они располагаются непосредственно на фундаменте, а не на перекрытиях.

Как понять, какие ими являются?

Есть понятие – несущий остов. К нему относят фундамент, несущие стены, кровлю, перекрытия и балки, которые составляют основную часть строения, то, на чем держится весь дом. Прочность этой конструкции обеспечивает устойчивость всего строения, его способность сопротивляться любому давлению и нагрузкам, способным привести к критическим перегибам и деформации.

Остов, как конструктивный элемент, выполняется в соответствии с назначением строения, его габаритами. При строительстве коттеджей и частных домов чаще всего выбирают бескаркасный остов, он дешевле, полностью отвечает требованиям безопасности и процесс занимает не так много времени, как установка каркасного варианта.

Здесь несущими становятся внешние стены, мощные внутренние продольные и поперечные, связанные с фундаментом. Между ними укладывают перекрытия, а лестницы предают дополнительную жесткость получившейся устойчивой коробке.

Нижняя часть стен, как правило, массивнее, толще, чем та, что находятся ближе ко второму этажу или кровле, так как на ее попадает основная нагрузка. Например, стены цокольного этажа из кирпича делают кладкой 640 мм, а на втором этаже создают более тонкие стены – 360 мм.

Несущие стены внутри здания могут быть:

  1. Продольными. Они располагаются вдоль внешней стены, которая длиннее. Перекрытия будут укладываться перпендикулярно им. Выстраивают такие несущие стены на расстоянии ширины перекрытия. Такая схема подходит для домов вытянутой формы.
  2. Поперечными. Они выстраиваются вдоль меньших по длине внешних стен. Остов с ними становится устойчивее, жестче, но тогда внутренняя планировка будет ограничена по возможностям, нельзя будет менять ширину комнат, она будет зафиксирована поперечными несущими стенами.
  3. С участием и продольных, и поперечных стен. В этом случае делают комбинацию из двух видов. Жесткость здесь обеспечивает удачно подобранная комбинация, взаимосвязь лестничных маршей, перекрытий, которые жестко связываются с несущими стенами. Такой вариант подходит для домов нестандартной формы.

Стандартная длина перекрытия – 6 метров. Соответственно, расстояние между несущими стенами не может превышать этот показатель. И если одна из внешних стен дома превышает длину, значит внутри должна находиться продольная или поперечная несущая стена. Располагают ее на стыке перекрытий между этажами.

Базовые знания о материалах

Оцинковка производится путем нанесения на листовую сталь тонкого слоя цинка. Цинк, как и некоторые другие металлы, окисляется под воздействием кислорода, поэтому на поверхности формируется плотный слой из окисленного цинка. Пленка минимизирует соприкосновение кислорода с материалом трубы – сталью, что и предотвращает ее окисление.

Нержавеющую сталь получают путем переплавки стали и добавления в нее хрома, который придает сплаву антикоррозионные свойства. Хром – не единственная добавка, используемая в изготовлении стали: для улучшения свойств готовых изделий могут быть добавлены молибден, никель, титан, марганец и другие элементы. Процесс изготовления нержавейки возможен на больших мощностях, которые соответствуют современным стандартам качества.

Сэндвич дымоход своими рыками

Оптимально делать коренную трубу проходящую через перекрытие с расширением на разделку, трубу из нержавейки присоединять к ней ниже перекрытия под углом 30гр. (правда мы делаем 45 ), оставляя карман для чистки в кладке. Или вариант когда кирпичная труба проходит перекрытие с разделкой на пару рядов выше, в нее гильзу, в гильзу сендвич и далее «по графику»…

Vladimir_Vas, добавить практически нечего, сендвич полагаю начинается ниже потолка хотя бы на 10 см…

Нержавейка наверняка изолирована и в негорючем материале идет. Наверное и шанцы имеются?

Вам верю, 200 градусов — значит 200 градусов. Полистал Школьника, не нашел… и откуда эта цифра в 700 гр. у меня в голове засела… Кстати, как Вы нашли эти 200 градусов, да еще для березовых дров? Нержавейка штука хорошая, один «минус» ведет ее при нагреве значительно больше черного металла…

Печь как я понял отопительная — на выхлопе температура относительно низкая. В печь гильзу, в гильзу сендвич (подготовленный), проходим стену через разделку, отводы желательно 30 -45 гр., конденсатосборник потребуется. К нему должен быть доступ после обертывания базальтовой ватой. Горизонтальный дымоход максимум 1,2-1,5 м. Трубу собираем не по дыму, а по конденсату. у оголовка потребуется дефлектор для защиты утеплителя и самой трубы, здесь лучше обратиться к жестянщикам . Оцинковка на наружном слое сендвича хорошо крепится саморезами с прессшайбой, оборачивать и крепить лучше вдвоем, одному крайне не удобно. Высоту трубы доводим до уровня 1/3 низа крыши. Хомуты для крепления к ним растяжек удобно делать из оцинкованного профиля 27х28, загибаем концы, сверлим, вставляем шпильку, гайками стягиваем «хомут». «Уши» растяжек, загодя заводим на шпильку между стягивающими гайками…. Как то так вижу… P.S. Перечитал свое сообщение… прошу прощения за сумбур…

Требования к дымоходу

Для эффективного и безопасного отведения продуктов сгорания топлива, а также подачи воздуха в определённый отдел газового оборудования, обеспечивающего эффективный процесс горения, применяется соответствующее техническое обеспечение. По внешнему виду, это шахта с установленной внутри трубой. Монтируемая конструкция должна отвечать всем установленным требованиям:

Шахта дымохода устанавливается в вертикальном положении. Никаких расширений или сужений в данном случае не должно быть. Допускается лишь незначительный уклон (до 30 градусов) от вертикали и отклонение в сторону не более чем на 1 метр. Разрешается также устанавливать до трёх поворотов, если радиус их закругления будет равен диаметру. Материал изготовления должен быть негорючим и неплавящимся, а конструкция – без трещин и любых иных повреждений, чтобы предотвратить возгорание. Оптимальным вариантом среди многочисленного ассортимента видов стоит отметить использование труб из нержавеющей стали, поскольку они легки, просты при монтаже и последующем обслуживании, универсальны и доступны в финансовом плане. Высота и диаметр трубы должны полностью отвечать всем установленным выходным параметрам газового оборудования

Это необходимо для обеспечения достаточной тяги и эффективного функционирования оборудования. Прокладка дымовых труб в помещении запрещена

В нижней части присоединения отводной трубы от котла к дымоходу важно сделать так называемый карман для очищения от скапливаемого конденсата. Если трубы прокладываются через помещения без отопления, то важно покрыть их теплоизоляцией

Требования к материалу дымохода по нормам СНиП

Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.

Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.

Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.

Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.

Требования к помещению, в котором располагается газовое оборудование

Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.

Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.

В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.

Требования к дымоходам газовых котлов соответственно нормам СНиП

Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла

Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.

При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.

При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.

Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.

Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.

Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.

Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.

Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.

Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.

В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.

Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.

Требования к соединительным частям по СНиП

Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.

Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.

Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.

Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.

Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.

После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.

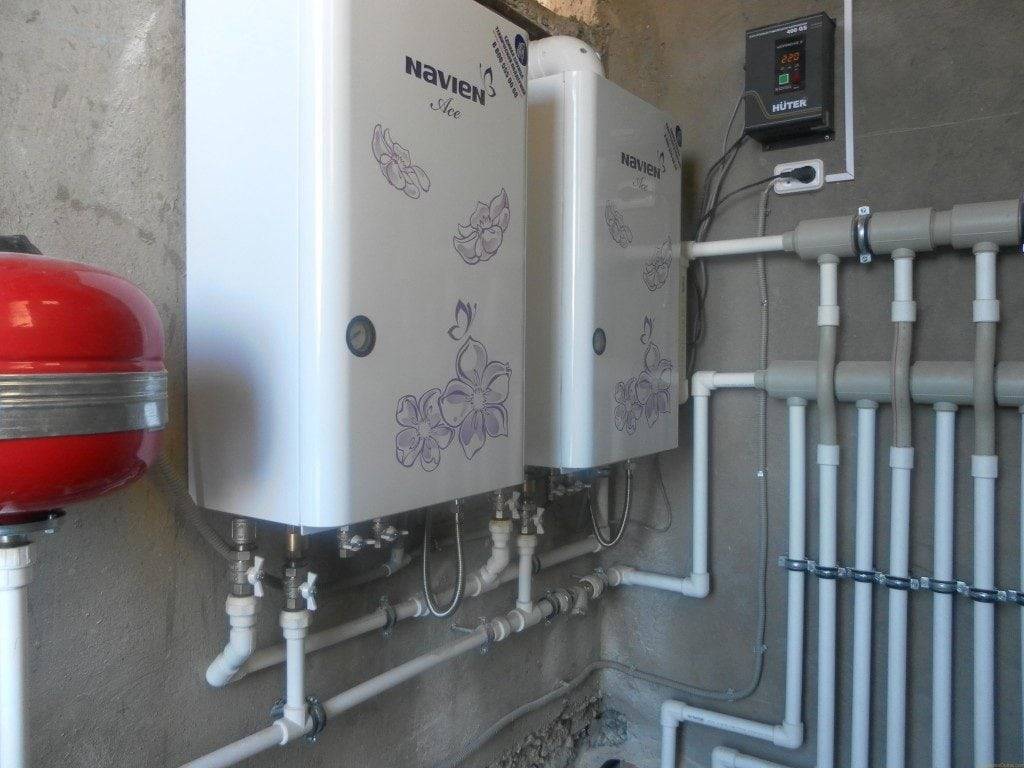

Конструктивные особенности

Строение одноконтурного котла весьма простое:

  1. Газовая горелка.
  2. Автоматика, которая управляет горелкой.
  3. Специальное устройство зажигания газа.
  4. Труба, которая размещается над горелкой, и через которую протекает теплоноситель.

Из-за такой конструкции одноконтурный газовый котел может нагревать воду только для системы отопления. Его можно использовать и для ГВС, однако для этого необходимо покупать бойлер косвенного нагрева.

Разница между конструкцией  двухконтурного котла и одноконтурного заключается в наличии:

  • Трехходового клапана.
  • Небольшого теплообменника.
  • Расширительного бачка.
  • Группы безопасности.
  • Насоса.

Остальная часть является такой же. Главное значение среди этих дополнительных узлов имеют первые два элемента. Остальные необходимы для безопасной работы устройства и всей системы отопления.

Трехходовой клапан способен менять направление движения нагретого теплоносителя. Он пускает нагретую воду в теплосеть. Если кто-то из жителей дома открывает кран горячей воды, то срабатывает датчик протока, и по его команде клапан закрывает отверстие, которое подает воду к отопительной системе частного дома, и открывает отверстие, через которое теплоноситель попадает внутрь теплообменника с малыми размерами.

Теплообменник представляет собой емкость с трубой-спиралью. Внутри емкости находится проточная вода, а по спирали движется горячий теплоноситель, который нагревает проточное вещество для ГВС. Теплоноситель будет направляться в теплообменник до тех пор, пока открытым остается кран с горячей водой. Система отопления дома в это время остается без источника тепла.

Конструкция двухконтурного газового котла позволяет отапливать дом и иметь горячую воду на кухне. Это является одной из причин, почему люди хотят его выбрать.

Отделка дымохода на крыше

Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.

Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.

Материалы и способы зашивки

Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.

Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.

Дымоход можно отделать тем же материалом, из которого выполнена кровля

Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.

Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки

Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.

Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.

В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.

Для исправной работы дымохода требуется выполнять его чистку от сажи, осмотр и устранение замечаний с периодичностью 2 раза в год. Эксплуатировать котёл необходимо строго в соответствии с правилами и не применять его для иных целей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
