Обвязка котла полипропиленом для разных типов котла

Критерии выбора схемы разводки

Они будут зависеть от вида сжигаемого топлива, общей площади нагрева объекта и состоянии его теплоизоляции, модели котла и его расположения.

В основном применяются одно-, двухтрубные или коллекторные схемы монтажа. И если первые две используются для агрегатов с естественной и принудительной циркуляцией, то последний способ работоспособен исключительно в насосной схеме транспортировки теплоносителя.

Однотрубный вариант соединяет одну закольцованную линию и последовательное включение в нее приборов нагрева. В двухтрубном — от котлоагрегата идут 2 самостоятельные трубы подача/обратка, к которым на подаче подключаются нагревательные приборы.

При коллекторной обвязке – обустраивается один или несколько коллекторов, к каждому нагревательному прибору прокладывают самостоятельную трубу. Она также позволяет включать «теплый пол» из полипропиленовых трубопроводов.

Несмотря на то, что коллекторная схема приводит к приличному удорожанию проекта, но зато в плане регулирования процесса теплоснабжения, она является самой совершенной. Современные тепловые схемы в странах ЕС функционируют исключительно с использованием такого варианта. Несмотря на то, что на этапе проектирования потребуется выполнять более сложные расчеты, а сборка использует больший объем PPR-труб, тем не менее, созданная система позволит выполнять тонкую по-комнатную настройку.

Критерии выбора варианта будут зависеть от конструкции котлоагрегата:

1. Большинство заводов-изготовителей требую выполнять первый метр трубы из стали, особенно для котлов работающих на твердом топливе.
2. Монтаж из полипропиленовых труб для агрегата на газовом или печном топливе выполняют с применением гидрострелки и коллектора.
3. Часто газовые котлоагрегаты имеют насосы, встроенные в конструкцию устройства.

Схема обвязки двухконтурного газового котла

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

Комплект элементов обвязкиВ решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов. Схема отопления с гравитационным оборотом воды

Схемы обвязки котла полипропиленом

Эффективную и безопасную работу котлоагрегата можно достигнуть, только в том случае, если его правильно обвязать. Существуют отличия для схем с естественной и принудительной циркуляцией, как по количеству элементов, так и по предельному давлению теплоносителя.

Естественная циркуляция

Эта самая простая схема, ее вполне можно выполнять самостоятельно. Принцип работы – энергонезависимый. Для движения теплоносителя по контуру не требуется насос, процесс использует гравитационный принцип, за счет разности температур холодной и горячей воды.

Такая схема, наиболее предпочтительна для теплоснабжения небольших по площади и низкоэтажных жилых объектов. К преимуществам схем с естественной циркуляцией отопления можно отнести:

• Упрощенная установка и обвязка;
• энергонезависимость, работа без подачи электроэнергии, допускается использовать аккумуляторные батареи для работы автоматики безопасности;
• компактность котла и вспомогательного оборудования;
• низкая стоимость обслуживания системы;
• высокая ремонтопригодность;
• надежное функционирование, так как в тепловой схеме отсутствует оборудование, которое может сломаться.

Система с принудительной циркуляцией

Такая система отопления применяется в домах с большими и многоуровневыми нагрузками теплоснабжения. Она позволяет управлять каждым контуром в отдельности, например, в системе ГВС, высокотемпературного отопления в радиаторах и низкотемпературного в системе «теплый пол».

Этот вариант наиболее затратный, но при этом срок окупаемости у него не превышает 4 года, поскольку система работает с повышенным КПД в диапазоне мощности от 20 до 100 %, что способно обеспечить ежегодную экономию топлива до 30 %.

К недостаткам таких котлов относятся:

1. Необходимость иметь надежный источник электроэнергии.
2. Необходимость выполнение балансировки контуров нагрева.
3. Сложная исполнительная схема теплоснабжения, требует дополнительные дорогостоящие элементы, в виде гидравлической стрелки, циркуляционных насосов, на каждый контур и запорно-регулирующую арматуру.
4. Сложный монтаж и наладка, требует участие квалифицированной монтажной организации.
5. Высокая стоимость.

Аварийная схема

Защитное оборудование устанавливают в энергозависимых схемах двухконтурного котла, которое должно защитить конструкцию котла при внезапном отключении электроэнергии. На практике используют несколько действенных защитных схем:

1. Бесперебойный источник тока на аккумуляторных батареях, используемый для работы циркуляционного насоса, вентилятора и систем безопасности.
2. Установка гравитационного контура, обеспечивающего дополнительный теплосъем тепловой энергии при остановке циркуляционного насоса.
3. Гибридная схема с установкой бесперебойного источника тока и защитного гравитационного контура.

Схема с настенным котлом

Настенная конструкция газового котла является наиболее приемлемой для небольших жилых объектов. Для больших объектов для повышения диапазона модуляции режимов теплоснабжения объекта, возможна установка несколько таких агрегатов, каждый из которых может нести нагрузку по контурам отопления и ГВС.

Такая схема особенно предпочтительна, когда поэтажная схема отопления выполнена из отопительных приборов, работающих в разных температурных режимах: «тёплые полы» и биметаллические радиаторы.

В доме, в котором существует большая нагрузка на ГВС, в тепловую схему с настенным одноконтурным газовым котлом интегрируют внешний бойлер косвенного нагрева.

Такие схемы позволяют снять высокую температуру теплоносителя и давление среды в контуре, установленных правилами эксплуатации полипропиленовых труб.

Преимущества полипропиленовых труб и недостатки

В последнее время особую популярность на рынке строительных материалов получили PPR-трубы для отопления, которые обладают отличными рабочими параметрами.

Преимуществом их использования является тот факт, что установку можно выполнить самостоятельно в домашних условиях. Это обеспечит реальную экономию семейного бюджета.

Преимущества PPR-труб по сравнению со стальными:

• Продолжительный срок службы.
• Прочность, материал отличается твердостью и устойчивостью к износу абразивными частицами, которые со скоростью перемещаются в горячем тепловом носителе отопительного контура.
• Высокие теплоизоляционные качества PPR-труб для теплоснабжения, существенно снижающих теплопотери.
• Антикоррозийность, материал абсолютно не подвержен негативным коррозионным процессам.
• Доступная стоимость.
• Незначительный удельный вес.
• Повышенные звукоизоляционные качества. PPR-материал способен заглушать звуки движущейся воды.
• Морозоустойчивость, допустимый режим нахождения в помещении при температурах до – 15 С, при отсутствии постоянного теплоснабжения в доме, предназначенного для временного пребывания жильцов.
• Химическая устойчивость.
• Легкость и удобность монтажа.
• Защита от блуждающих токов, материал не проводит электричество.
• Гладкая поверхность нагрева препятствует накипеобразованию, трубы способны сохранять хорошую проходимость.
• Экологическая безопасность, трубы абсолютно безвредны для здоровья человека и окружающей среды.
• Отсутствие повышенных требований к эксплуатации и уходу.
• Высокий эстетичный вид, хорошо вписываются в любой интерьер помещения.

Недостатки полипропиленовых трубопроводных отопительных систем:

• Низкая температура плавления материала +160/170 С, что не позволяет их использовать в системах с высокотемпературным теплоносителем, при отсутствии систем автоматики и защиты в источниках нагрева.
• Они также являются пожароопасными.
• Сравнительно высокий коэффициент теплового расширения, который способен вызвать разрывы в соединительных узлах системы при пуске системы из холодного состояния.

Наиболее простым и эффективным вариантом разрешения проблемы, вызванной тепловым расширением труб, считается их армирование.

Имеется 2 ключевых метода армирования PPR-труб, которые подходят для систем отопления: с использованием алюминиевой фольги и стекловолокна. Первый вариант уменьшает линейное расширение в 2 раза, а второй – в 5 раз.

Советы и рекомендации

В процессе самостоятельного выполнения обвязки отопительного котла, категорически, не рекомендуется экономить на установке основных составляющих или пренебрегать монтажом стандартных систем защиты.

Классическая обвязка двухконтурного котла предполагает подъём горячей воды в подающий трубопровод, после чего теплоноситель через стояки попадает в приборы обогрева.

Радиаторы оснащаются перемычками и дросселем, регулирующими тепло.

На вторую линию подводки осуществляется установка отсекающего вентиля.

Воздушный отводчик закрепляется на верхнюю часть контура расширительного бачка.

Возврат теплоносителя происходит по нижнему подключению.

Такая схема очень широко используется при естественной циркуляции.

Обвязка газового котла полипропиленом должна осуществляться методом специальной пайки, что позволит полностью исключить протечки.

Достоинством полипропиленового трубопровода является удобство монтажа любого типа контура.

Обязательно, нужно выполнять жесткое соединение, а обустройство паклей, фум-лентой или резиновыми элементами запрещается.

Как правильно сделать обвязку твердотопливного котла отопления в частном доме своими руками, посмотрите в видеоролике.

https://youtube.com/watch?v=owCRvUbz1CI

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

• термостатический клапан;
• погружной термодатчик;
• балансировочный кран с фиксирующим пружинным вентилем;
• циркуляционный насос;
• погружной термометр;
• резьбовая гильза;
• перепускной и запорный вентиль;
• дренажный и шаровой клапан;
• воздухоотводчик;
• перепускной байпас.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Полипропиленовые трубы — это новые возможности

Изделия из ППР обладают оптимальными техническими характеристиками. Они открывают новые возможности для обладателей загородного жилья, где питание системы отопления осуществляется от котлов. Их применение позволяет снизить трудоемкость монтажа. Этот вариант не только выгодный в экономическом плане, но и надежный.

Каждый человек по своему понимает слово комфорт, но тепло необходимо всем. Обеспечить им свой дом можно без больших капитальных и временных затрат, использую полипропиленовые трубы, а осведомленность в вопросах отопления позволит принять правильное решение.

Источник

https://youtube.com/watch?v=V0khsflZMGg

Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям

При проектировании системы отопления стоит обратить внимание на:

• Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
• Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
• Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Полипропилен не подойдёт для применения в системах с перегретым теплоносителем (выше 95 °C) или высоким давлением (выше 10 атмосфер).

Варианты обвязки котельного оборудования

Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой

Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата

Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.

С принудительной циркуляцией

Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.

Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.

Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.

С естественной циркуляцией

Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.

Для этого потребуется:

• Котел;
• радиаторы чугунные, стальные, биметаллические или алюминиевые;
• гидравлический расширительный бак с мембраной;
• полипропиленовые трубы PPR;
• байпасная линия из PPR, для отключения приборов отопления.

Преимущества обвязки гравитационных котлов:

• Быстрая, простая сборка схемы теплоснабжения;
• малое количество вспомогательных устройств и арматуры;
• энергонезависимая работа схемы;
• бюджетная цена комплектации оборудования и его монтажа;
• возможность самостоятельного выполнения ремонта.

К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.

Напольные газовые котлы с пьезорозжигом

Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.

В ее состав входит:

• Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м3/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м3/ч.
• Мембранная расширительная емкость.
• Предохранительный клапан.
• Автоматический воздушник.
• Манометр.

При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).

Этапы подключения радиаторов отопления

Установка батарей в доме и последующее подключение потребует от вас дополнительной оснастки и комплектующих. Вся запорная арматура, как и основные расходные материалы должны быть так же из полипропилена. Шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки: Можно использовать латунную арматуру, однако она дороже и что самое интересное, места соединений латунной арматуры с пропиленовой трубой или муфтой со временем потеряет свою прочность.

Что бы правильно сделать подключение, вам потребуются: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Обвязка выполняется следующим образом.

Используется мультифлекс – оснастку, в которую вставляется муфта, оснащенная накидной гайкой. Такое соединение способно взаимодействовать с любыми выходами и входами.

Полипропиленовые трубы укладываются на подходящую высоту. Допустимый зазор между магистралью и стеной составляет 20-30 см. Специальные скобы являются местами креплений трубы к стене.

Если вы хотите спрятать трубы в стену, то на поверхность труба выводится только в местах подключения к радиаторам.

Батареи обычно крепятся к стене с помощью штырей. В некоторых случаях используются угловые кронштейны, на которые подвешиваются батареи. Для секционных радиаторов количество кронштейнов определяется числом секций.

Монтаж крана в батарею. Пластиковый кран разбирается. Затем штуцер вкручивается в посадочное гнездо и фиксируется накидной гайкой, после чего гайка плотно затягивается. Пластиковый корпус крана одевается поверх штуцера.

Подведенная труба с помощью изгибов, подводится непосредственно к крану, после чего в действие вступает паяльник. Для работы полипропиленовыми трубами используйте пальник мощностью 800Вт, который настроен на температуру нагрева в 270 0 С. Ни больше, ни меньше ставить температуру не рекомендуется. Нагретая муфта одевается на выходное отверстие крана. Весь процесс, при соответствующей подготовке занимает не более 5-10 минут. Не забывайте ставить в местах подключения термостатические регуляторы.

Для справки: трубы, подведенные к радиатору, должны быть геометрически правильно расположены, без натяжения и наклонов. В противном случае место соединения будет находиться под постоянным напряжением, а созданный наклон магистрали нарушит нормальную циркуляцию воды в системе.

Что бы получить представление о том, каким образом выполняется финишная работа: подключение труб к радиатору, предлагаем вам посмотреть это видео.

Схемы водяного отопления из полипропилена для частного дома

Энергонезависимую или напорную, одно- или двухтрубную схему выбирают исходя из соображений экономичности и комфорта. Традиционно частные дома оборудуют горизонтальной разводкой с независимыми поэтажными контурами. Система отопления небольших домов с естественной циркуляцией представляет цепочку последовательного соединения радиаторов. Эффективное теплоснабжение дома большой площади осуществляют двухтрубной разводкой с принудительным движением теплоносителя.

Качественный монтаж и обвязка оборудования невозможны без расчета пропускной способности и определения диаметра труб на каждом участке. Совпадение расчетных и фактических расходов снизит тепловые потери, обеспечит стабильную, надежную и бесшумную работу системы.

Монтаж полипропиленовых труб с Г-образным компенсатором теплового расширения

С помощью онлайн-калькулятора можно сделать гидравлический расчет для однотрубной схемы водяного отопления частного дома своими руками. Программы DanfossCO и OvertopCO производят расчеты внутридомовых отопительных систем с естественной циркуляцией. Расчеты в Excel Online сведены в удобную табличную форму. Заполнив графу исходных данных и выбрав необходимые константы (графы выделены цветом), получаем результаты расчета.

Классический метод обустройства системы отопления — однотрубная разводка. Пояснить монтаж сможет тематическое видео отопления частного дома из пропилена. Своими руками можно быстро, аккуратно и дешево выполнить обвязку оборудования.

Схема обвязки труб в системе отопления с П-образным компенсатором

Системы с однотрубной разводкой и естественной циркуляцией работают под действием сил тяготения. Уклон при прокладке труб и установка теплогенератора ниже уровня жилых помещений увеличит скорость движения потока. Однако при последовательном подключении радиаторов невозможно равномерно распределить тепло. Удаленные от котла помещения прогреваются плохо, возникает опасность прекращения циркуляции и вскипания котловой воды.

Проблему решает устройство отопления частного дома своими руками в схеме «ленинградка». Видео-ролики можно найти в сети.

Вынос патрубков к приборам отопления разделяет поток, большая часть теплоносителя продолжает сквозное движение по системе. Расход через радиатор регулируют установкой вентиля терморегулятора, диагональным подключением прибора или изменением проходного сечения байпаса.

Пример обустройства петлеобразного компенсатора при монтаже ПП-труб

Монтаж отопления из полипропиленовых труб

Создание отопления из полипропиленовых труб своими руками начинается с установки котла. Безошибочный монтаж могут выполнить только профессионалы.

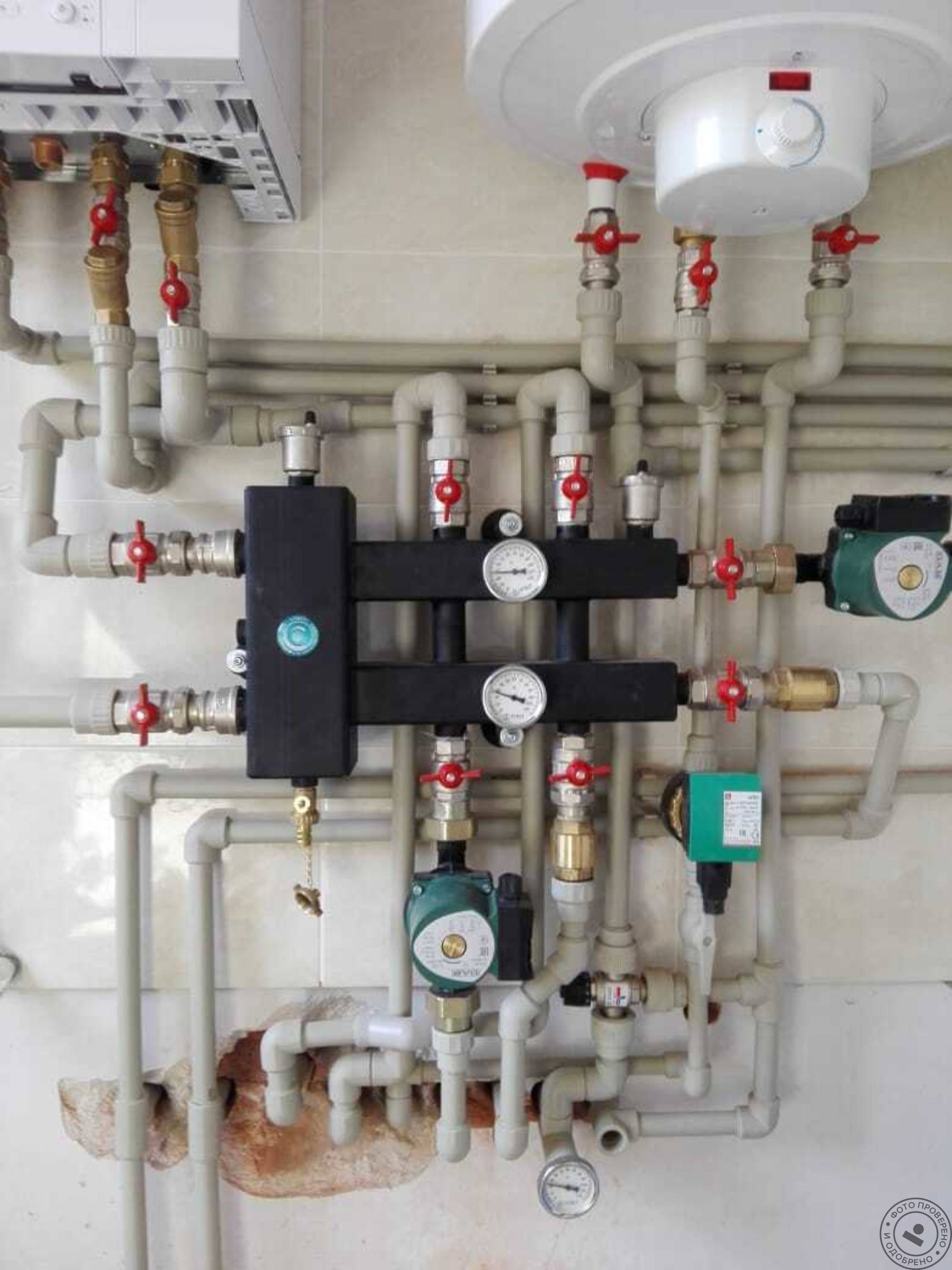

Бойлерная, фрагмент системы отопления пп трубами

Они выдадут документ, подтверждающий грамотную установку. Он не позволит потерять гарантию компании-производителя оборудования.

Очередность обвязки

Сначала проводятся подготовительные работы. Определяются места монтажа радиаторов. Это позволяет выполнить при необходимости гидравлический расчет. Потом процесс проводится в следующей очередность:

• Монтируется стояк от котла, расширительная емкость и стартовая магистраль.
• Закрепляются отопительные приборы в каждом помещении.
• Намечаются точки установки фитингов и запорных вентилей.
• Выполняется подключение циркуляционного насоса.
• Монтируются ПП трубы. При прокладке в конструкциях здания используется изоляционный материал.
• Радиаторы подсоединяются к созданному тепловому контуру дома.

В завершение выполняются контрольные испытания системы. Трубопроводная сеть заполняется под давлением водой или воздухом для проверки герметичности стыков. После успешно проведенных испытаний осуществляется полноценный запуск отопительной системы.

Соединение пайкой

Для стыковки полипропиленовых элементов применяется раструбная пайка, если ПП трубы имеют разный диаметр. Прямолинейные детали вставляются друг в друга. Для разогрева элементов используется специальный паяльник. Такое же оборудование применяется при стыковке с помощью фитингов.

Элементы с большим одинаковым диаметром соединяются торцевой пайкой без использования муфт. Для нагрева деталей применяется другой вид оборудования. В его комплект нередко входит торцеватель.

Оборудование для пайки

Инструмент в виде паяльника оснащается насадками разного диаметра. Его стоимость примерно от 20 до 100 долларов.

Пайка осуществляется следующим образом:

• Прямолинейные участки нарезаются необходимой длины с помощью трубореза.
• При необходимости торцы зачищаются для удаления заусенцев и мусорных включений.
• На паяльнике закрепляются насадки нужного диаметра.
• Два соединяемых элемента нагреваются.
• Одна деталь вставляется в другую до упора без поворотов вокруг оси.

Созданный стык удерживается в неподвижном состоянии несколько секунд до остывания полипропилена. В результате получается герметичное и долговечное соединение.

Прокладка в стенах

Из-за расширения полипропилена при нагреве прокладка ПП труб в конструкциях дома выполняется с теплоизоляционным материалом. Это стекловата, минвата или другой теплоизолятор.

При скрытом монтаже выполняется минимум стыков. В местах соединения лучше устанавливать люки.

Штробы в стенах создаются с помощью болгарки и перфоратора. После укладки трубопроводов обязательно проверяется герметичность всех стыков. Только по завершении испытаний штробы заделываются цементным или гипсовым раствором.
