Гидроизоляция
Гидроизоляция фундамента является обязательной мерой в случае выбора ленточного или столбчатого вариантов. На свайный винтовой фундамент под баню из пеноблоков это не распространяется.
Чаще всего для гидроизоляции фундамента используется битумная мастика (для вертикальной изоляции) и рубероид (для горизонтальной). Сначала его промазывают мастикой до подошвы, потом поверху укладывают рубероид в два или три слоя, причем нахлест листов на стыках должен в слоях идти со смещением, что дает дополнительную защиту от влаги.
Горизонтальная изоляция считается обязательной, вертикальная – если есть опасность разрушения почвенной влагой.
ВАЖНО! Стыки между горизонтальной гидроизоляцией и вертикальной должны быть герметизированы с особой тщательностью. В особо “запущенных” случаях изоляция начинается сразу после того, как были выкопаны траншеи – в них насыпается дренажная подушка, укладывается геотекстиль, только после этого приступают к опалубке и заливке бетона
В особо “запущенных” случаях изоляция начинается сразу после того, как были выкопаны траншеи – в них насыпается дренажная подушка, укладывается геотекстиль, только после этого приступают к опалубке и заливке бетона.
Помимо рубероида с мастикой есть и более современные материалы, например, мембраны, состоящие из множества слоев битумных пленок. Они успешно защищают оклеенную ими поверхность от воды. Клеить такие мембраны просто: их надо прижать к защищаемой поверхности и прогреть снаружи газовой горелкой. Правда, дополнительно придется позаботиться о прижимных стенках или же стяжках.
Область применения
Фундамент из бетонных блоков может быть выполнен в виде следующих конструкций:
- столбы;
- лента.
Чаще всего данный материал применяется для ленточных фундаментов. Такое основание можно устраивать как под небольшие индивидуальные строения, так и под многоэтажные дома. Выбор толщины бетонной стены зависит от толщины надземных стен, нагрузок на фундаменты и характеристик грунта основания.
Столбчатый фундамент из блоков ФБС можно предусматривать под небольшие легкие строения при высокой кислотности почвы и значительной глубине промерзания.
Фундаменты из ФБС применяются при достаточно хороших характеристиках грунта. Для болотистых и неустойчивых оснований рекомендуется применять плитные или свайные опоры.
Основные этапы работы
Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.
- Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
- План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
- Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
- Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
- Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
- Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
- Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
- Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.
Создание основания из блоков ФБС
Постройка базиса во многом зависит от качества почвы. Так, если здание возводится на песчаном грунте, создание подушки для фильтра не потребуется, так как почва самостоятельно будет пропускать влагу. Подробнее о подобном основании смотрите в этом видео:
Противоположная ситуация с агрессивной почвой, такой как кислый грунт. В таких условиях нужно будет позаботиться о защите блоков и для этого придется применить гидроизолирующие смеси. Их использование поможет увеличить срок эксплуатации фундамента и блоков.
Не монтируйте такой фундамент самостоятельно в мерзлом грунте
В условиях мерзлого грунта возведение основания – наиболее тяжелый процесс. В таких случаях потребуется обратиться за помощью к специалистам. Иначе при самостоятельном выполнении возможно допущение ошибки, которая навсегда испортит конструкцию основания и самого здания.
После проведения анализа почвы, можно переходить к возведению базиса, учитывая следующие нюансы:
Если привлечение специальной техники не планируется, рекомендуем приобрести блоки небольших размеров.
Чтобы добиться качественного результата, проведите разметку.
Не забывайте утрамбовывать слои подушки.
Траншеи нужно будет перекрыть с помощью досок. Это поможет предотвратить осыпание её стенок.
Начинать монтаж рекомендуется с углов и мест пересечения.
Не забывайте постоянно контролировать выполняемую работу
Особое внимание обратите на расположение ключевых блоков и ровность линий.
При малейшей ошибке или погрешности старайтесь по возможности сразу ее исправить.
Укладка блоков происходит кирпичным способом, в смесь в обязательном порядке добавляется гидроизолирующий раствор.
На каждом ряду необходимо сделать армопояс.
Для дальнейшей проводки коммуникации обязательно потребуются технические отверстия.
Понадобится сделать влагозащитное покрытие, в качестве которой можно применить битумную мастику.
Как построить фундамент из блоков ФБС
Фундамент дома из блоков ФБС
ФБС (фундаментный блокстеновой) – элемент сборных железобетонных конструкций, предназначенный дляустройства фундаментов под дома с различной этажностью, стеновыми материалами укоторых являются каменные или другие материалы.
Фундаментные блоки производятсяв заводских условиях из бетонов марки М100-М200, с усилением конструкциимонтажной арматурой. На торцевых сторонах имеются специальные пазы, дляобеспечения прочного соединения отдельных элементов между собой. В такихизделиях отсутствуют внутренние пустоты, они производятся полностьюмонолитными. Поэтому имеют высокий уровень прочности к любым типам нагрузок.
Типоразмеры фундаментных блоков
В зависимости от назначения, атакже от проектных нагрузок на фундамент, ФБС производятся различных размеров:
- длина блока – 2400, 1200, 900 мм;
- ширина блока – 500, 400, 300 мм;
- высота блока – 600, 300 мм.
Маркировка блока включает всянеобходимую информацию о его геометрических размерах (в дм), к примеру:ФБС-24-4-3, где:
- 24 – длина;
- 4 – ширина;
- 3 – высота.
Кроме геометрических размеровможет указываться тип материала, из которого производится блок:
- «С» — силикат;
- «П» — керамзит;
- «Т» — тяжелый бетон.
Преимущества фундаментов из ФБС
Такие фундаменты имеют рядпреимуществ перед основаниями, смонтированными из других материалов.
- Устройство фундамента из ФБС занимает минимум времени.
- Нет необходимости ожидания набора прочности конструкции, кладка стен может производиться сразу по окончании монтажных работ.
- Монтаж может выполняться в любую погоду и при любой температуре наружного воздуха.
- Фундамент, изготовленный из монолитных блоков, отличается высоким уровнем прочности и длительным сроком эксплуатации.
- ФБС используются для монтажа фундаментов при высотном и малоэтажном строительстве.
- Материал блоков отличается высокой устойчивостью к различным агрессивным средам.
Недостатки фундаментов из ФБС
Наряду с достоинствами, такиефундаменты имеют и свои минусы.
- Для транспортировки блоков к месту укладки и монтажа фундамента требуется привлечение специальной транспортной и грузоподъемной техники, что увеличивает общую стоимость строительных работ.
- Устройство фундамента требует проведение дополнительных гидроизоляционных работ, направленных на защиту бетона от воздействия влаги.
- Часть межблочных пространств, в местах ввода инженерных систем и коммуникаций, необходимо закладывать кирпичом.
- Большой расход цементно-песчаного раствора для заделки межблочных швов.
- В некоторых случаях приходится «колоть» блоки для получения нужного размера.
Подготовительные работы
На данном этапе производитсярасчет количества блоков, необходимых для устройства фундамента, их размеры,схема укладки. При расчетах учитываются нагрузка на фундамент, типы грунтов иих несущая способность, наличие и глубина залегания грунтовых вод, этажностьпостройки.
Для устройства фундаментапонадобятся следующие инструменты и расходные материалы.
- Растворомешалка.
- Лопаты.
- Тачка.
- Трамбовка.
- Измерительные приборы.
- Шнуры, колышки.
- Молотки, мастерки.
- Цемент, щебень, песок.
- Гидроизоляционные материалы.
Подушка под фундамент
На плотных грунтах требуетсяустройство подушки, на которую будут укладываться блоки. Такая подушка состоитиз слоя щебня толщиной около 10 см, который служит также в качестве дренажнойсистемы и слоя песка около 5 см. Поверхность подушки должна тщательнотрамбоваться.
Монтажные работы
Из фундаментных блоковвозводятся монолитные и ленточные фундаменты. Блоки укладываются в видекирпичной кладки с обязательной перевязкой швов. Для скрепления используетсяцементно-песчаный раствор. Для придания большей прочности между рядами блоковможет укладываться арматурная сетка. Толщина швов не более 2 см.
Устройство армированного пояса
При значительных нагрузках нафундамент, а также для перекрытия подвального помещения, по верхней плоскостиблоков устраивают арматурный пояс, толщиной 200-300 мм. Для этих целейиспользуют бетонный раствор и арматуру толщиной около 10 мм.
Пояс равномернораспределяет нагрузку от плит перекрытия и будущих стен здания. Для устройства армопояса делается опалубканеобходимых размеров, в нее укладывается арматурный каркас и заливаетсябетонной смесью.
Методы использования
Чтобы соорудить своими руками фундамент под баню небольших размеров на слабопучинистом грунте без подвала, можно обойтись незаглубленной конструкцией. Обычно это простой ленточный блочный фундамент, который очень легко сделать своими руками, монтаж его не занимает много времени. Если же размеры бани довольно значительные, а сама она будет сооружаться из кирпича, а не сруба, то требуется возведение более массивного основания. Часто одновременно делают полноценный подвал, который может использоваться в хозяйственных целях.
Фундамент из блоков для бани – это прочная, надежная конструкция, которую относительно несложно выполнить своими руками. Разумеется, все расчеты в данном случае будут сильно зависеть от того, какая именно баня сооружается, от ее размеров, материала стен, от типа грунта на участке. При монтаже необходимо соблюдать все требования к устройству кладки, подушки основания, гидроизоляции стенок, примыкающих к грунту. Только тогда постройка получится надежной и долговечной.
Перевозные бани от СК «Стройудача»
Мобильная баня из бруса – полезное сооружение как для дачного участка на время летнего отдыха, так и для загородной территории, где семья проживает круглогодично. Удобные и компактные строения станут приятным дополнением, украсят участок. Их размер невелик, но это не мешает наслаждаться банными процедурами с комфортом. Стоит заметить, что такую баню можно без труда перевозить. А как она пригодится на отдыхе на природе!
Смотрите готовые проекты на сайте, где указана также их стоимость и комплектация. Возникли вопросы? Обращайтесь к нам по телефонам, указанным в разделе «Контакты».
Что такое блоки ФБС
ФБС – фундаментный блок сплошной – недорогой и надёжный материал, созданный для возведения стен и оснований зданий. Такие конструкции изготавливаются в заводских условиях из армированного железобетона, что позволяет им отлично переносить самые высокие нагрузки.
Все ФБС имеют форму параллелепипеда, а в торцевых частях имеют небольшие формовки, которые при монтаже заполняются бетонной смесью для лучшего соединения между собой. Основание из ФБС часто применяют в строениях с подвалом, так как заливка стен подвала из монолитного бетона потребовала бы привлечения квалифицированных рабочих, строительства опалубки, траты средств на покупку бетона. Напротив, для монтажа сборного фундамента требуется привлечение крана или погрузчика и пары рабочих, которые согласно схеме произведут раскладку блоков. Часто такая работа занимает всего один день.
Стоимость ФБС колеблется от 1000 рублей до 10000, в зависимости от марки бетона, размера и типа блоков, способа их изготовления и самой компании-производителя.
Размеры ФБС конструкций для фундамента стандартизированы. Такой подход позволяет произвести набор блоков под необходимую раскладку фундамента без необходимости подрезок (что является очень трудоемкой процедурой).

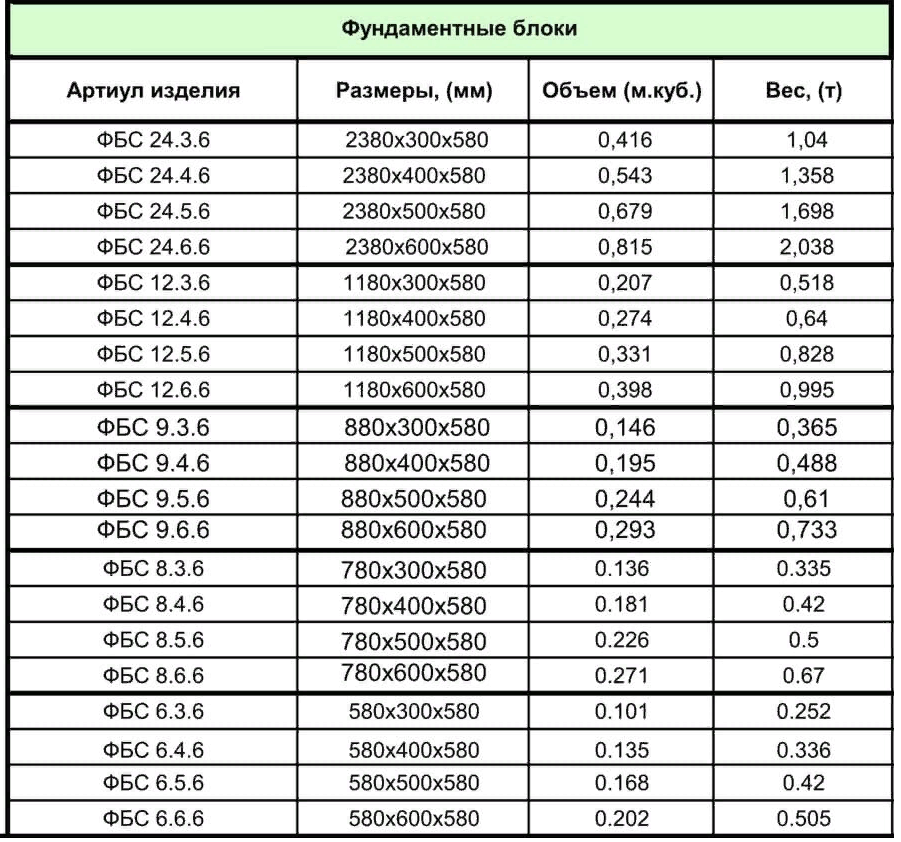

Сортамент самых популярных блоков ФБС представлен в таблице:
Помимо этого, существует дополнительно две разновидности ФБС:
Ленточный фундамент для бани из блоков
Для бани из пенобетона, кирпича, или двухэтажной бани с мансардой надежнее использовать ленточный фундамент – он способен воспринимать значительные нагрузки, при этом не намного дороже в цене. Также ленточный фундамент выполняют в случае заливки пола по песчаной подготовке. Такие полы часто выполняют с подогревом, например, в моечном отделении или в комнате отдыха. Высота фундамента в этом случае должна учитывать высоту отметки пола.
Площадку выравнивают, размечают, снимают плодородный слой и копают неглубокую траншею под ленточный фундамент чуть шире фундамента, чтобы проще было после кладки проводить гидроизоляцию.
Дно траншеи обязательно засыпают песком или щебнем – это улучшает гидроизоляцию бани и способствует отводу влаги. На влажных почвах выполняют дренаж. Засыпка должна быть не менее 20 см, ее тщательно выравнивают и трамбуют.При выполнении сплошного пола необходимо заложить под фундамент коммуникации – трубы для подвода воды, канализации, ввод силового электрокабеля.
- На дно траншеи кладут полосами два слоя рубероида. Кладку начинают от углов, ориентируясь по разметке. Кладку ведут с перевязкой, шириной в один блок. Цементный раствор для кладки выполняют из цемента марки М400, смешивая 1 часть цемента с 3 частями песка и водой до средней густоты: раствор не должен стекать с мастерка, но при этом иметь достаточную пластичность.
Для бани достаточно трех-четырех рядов кладки, между первым и вторым рядом рекомендуется уложить армирующую сетку, заранее нарезанную в размер. Армирование предупреждает деформацию фундамента при морозном пучении, и так как грунт под баней при зимнем использовании может многократно оттаивать и замерзать, эта мера будет не лишней.Если в бане выполняют подвальное пространство, для вентиляции укладывают продухи.
- Гидроизоляцию фундамента производят так же, как и в случае выполнения столбчатого фундамента. При желании можно выполнить утепление фундамента плитами экструдированного полистирола или пенополиуретаном, а также утепленнуюотмостку.
Фундамент для бани из блоков – экономичное и эффективное решение для большинства грунтов, однако если баню устанавливают на торфяниках или склонных к затоплению неустойчивых грунтах, можно возвести плавающий плитный фундамент с песчаной или щебневой подготовкой.
Фундамент из блоков ФБС — порядок работ.
Переносить оси фундамента на готовую основу нужно тщательно и скрупулезно:
- Используйте лазерные устройства для отмечания четкого контура будущего фундамента.
- Установите во вспомогательных точках металлические штыри.
- Противоположные пары штырей соедините при помощи лески или шнура (причалкой).
готовим основу под фундамент из блоков ФБС
Важно: нельзя делать разбивку отдельными кусками между крайними штырями одной стены. В противном случае получиться статистическая ошибка, что приведет к отклонениям и у Вас получиться кривой фундамент, который нужно будет исправлять. Чтобы контролировать установку блоков в вертикальном направлении служит причалка
Следите, чтобы между леской и блоком оставалось не больше 2 мм. По мере роста фундамента причалку поднимают вверх. Для проверки кладки по горизонту используйте уровень, а в идеале лазерный нивелир
Чтобы контролировать установку блоков в вертикальном направлении служит причалка. Следите, чтобы между леской и блоком оставалось не больше 2 мм. По мере роста фундамента причалку поднимают вверх. Для проверки кладки по горизонту используйте уровень, а в идеале лазерный нивелир.

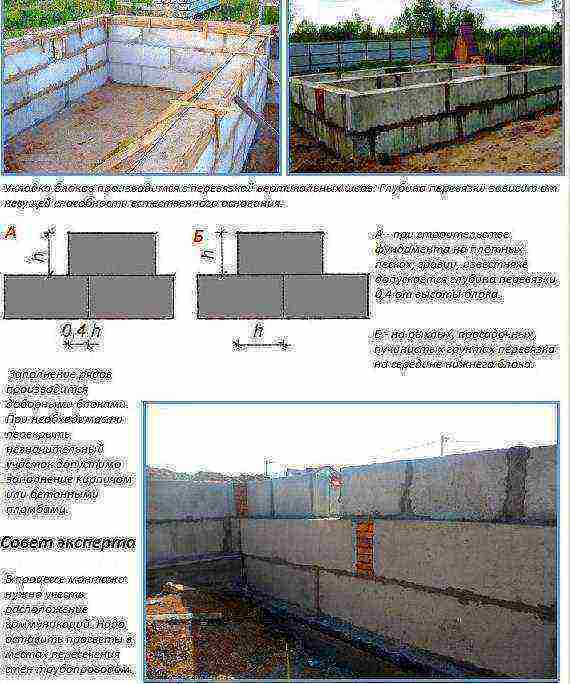

правила укладки блоков
Когда строители возьмутся за установку блоков, Вам будет нужно контролировать их работу, чтобы они соблюдали все правила. Технология такая:
- Вначале устанавливаются блоки-маяки. Ими нужно отметить углы и мета пересечения перегородок и несущих стен.
- Между маяками укладывают первый ряд, заполняя вертикальные швы раствором. Швы вертикальных и горизонтальных стыков должны иметь ширину 2 см. Чтобы заполнить участки, которые не закрыты цельным блоком, используют доборные части.
- Устанавливать второй ряд, нужно перевязывая, так как стандартную кладку из кирпича. Но отступ от края зависит от показателей прочности грунта. Для глинистой пучинистой почвы вертикальный шов перевязки нужно располагать посредине блока нижнего ряда. Если основа под фундаментом прочная, то можно делать отступ на 0,4 высоты блока.
- Не забудьте оставить промежутки в нужных местах для установки коммуникаций. В такие отверстия нужно вставить гильзы для труб, а пустоты залить бетоном или заложить кирпичом.
- После того как все блоки ФБС будут установлены сверху кладки нужно залить армирующий пояс, предварительно уложив сетку или прутки в три ряда. Это поможет выровнять поверхность под стены и повысит надежность всей конструкции.
Все швы на стыках обязательно должны быть заполнены раствором. Расшивать швы между блоками делают с двух сторон. Если у Вас участок с высоким уровнем грунтовых вод, то нужно до и выше подошвы фундамента необходимо гидроизолировать его стенки используя битумную мастику или жидкую резину. По завершению работ траншею нужно послойно заполнить песком, утрамбовывая каждый слой.
Вот такая технология возведения фундамента из блоков ФБС. Быстрая и сравнительно недорогая, если учитывать все траты, а не только стоимость материалов.
Если Вы решили возводить именно фундамент из блоков ФБС, то наши специалисты готовы ответить на все ваши вопросы. А наши мастера готовы взяться за возведение Вашей бани в точном соответствии с правилами и требованиями технологий.
Фундамент на глиняной почве может вести себя абсолютно непредсказуемо, поэтому перед его возведением следует провести качественный анализ земли и выбрать оптимальный вид основания.
Наличие в грунте глиняной составляющей говорит о том, что перед нами пучинистые земли, за счет «капризности» которых обустройство основания может принести немало хлопот и затратить существенное количество времени.
Располагаясь у поверхности, залежи глины моментально растворяются в талой воде или под воздействием осадков, теряя свои первоначальные формы и обнажая подножия опор строения.
Какие бывают фундаментные блоки
Изготавливаются железобетонные блоки согласно ГОСТ 13579-78.
Блоки ФБС для фундамента
Типы блоков:
- ФБС — это сплошные блоки, изготовлены из тяжёлого бетона и арматуры.
- ФЛ — блок-подушки.
- ФБП — пустотелые (пустотные).
- ФБВ — сплошные блоки с вырезом (предназначены для пропуска коммуникаций).
Схема маркировки блоков по ГОСТу
Таблица №1. Размеры блоков для фундамента
Тип Блока | Длинна, мм | Ширина, мм | Высота, мм |
---|---|---|---|
ФБС | 2380 | 300;400;500;600 | 580 |
1180 | 400;500;600 | 280;580 | |
880 | 300;400;500;600 | 580 | |
ФБВ | 880 | 400;500;600 | 580 |
ФБП | 2380 | 400;500;600 | 580 |
Таблица №2. Технические характеристики блоков
Марка блока | Класс бетона | Расход материалов | Масса блока | |
---|---|---|---|---|
по прочности на сжатие | Бетон, | сталь, кг | (средн. плотн. 2400 кг/м куб),т | |
B7,5 | 0,406 | 1,46 | 0,97 | |
B7,5 | 0,543 | 1,46 | 1,30 | |
B7,5 | 0,679 | 2,36 | 1,63 | |
B7,5 | 0,815 | 2,36 | 1,96 | |
B7,5 | 0,265 | 1,46 | 0,64 | |
B7,5 | 0,331 | 1,46 | 0,79 | |
B7,5 | 0,398 | 1,46 | 0,96 | |
B7,5 | 0,127 | 0,74 | 0,31 | |
B7,5 | 0,159 | 0,74 | 0,38 | |
B7,5 | 0,191 | 0,74 | 0,46 | |
B7,5 | 0,146 | 0,76 | 0,35 | |
B7,5 | 0,195 | 0,76 | 0,47 | |
B7,5 | 0,244 | 0,76 | 0,59 | |
B7,5 | 0,293 | 1,46 | 0,70 |
Таблица №3. Размеры и средняя цена за шт.
Предварительные мероприятия
Работу начинают с переноса фундаментных осей на дно заранее подготовленного котлована. Сначала натягивают осевые шнуры, потом с помощью обвесов либо инструментов с лазерным лучом места пересечений переносятся на дно траншеи. Они выполняют роль отправных точек при замерах проектных параметров фундаментной основы.
Данные точки закрепляют штырями, чтобы разметочный шнур несколько выступал за внешние пределы блочного фундамента.
В соответствии с технологией монтажа фбс, для устройства основы используют песок, который тщательно уплотняется и разравнивается. В случае, когда грунт песчаный, установка фундаментных блоков выполняется непосредственно на ровное дно подготовленного котлована.
Технические характеристики блоков ФБС
Фундаментные блоки ФБС имеют точные габариты, прописанные в ГОСТ 13579-78:
- Длина отливок может быть 0,88, 1,18 и 2,38 м с погрешностью 13 мм.
- Ширина — 0,28 и 0,58 м ±8 мм.
- Высота — 0,3, 0,4, 0,5, 0,6 м ±8 мм.

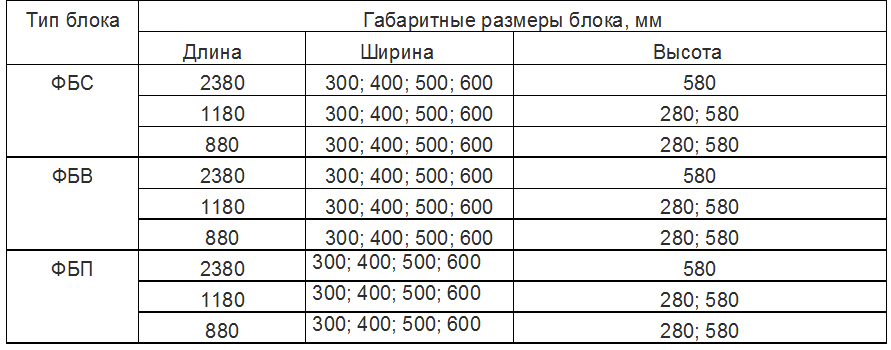

Размеры блоков ФБС, ФБВ, ФБП
По требованию заказчика могут изготавливаться другие типоразмеры, но их параметры будут отличаться от ГОСТ.
Все параметры ФБС, которые заводы применяют при их отливке, собраны в сводную таблицу.
Типы фундаментных блоков
Виды блоков по ГОСТ
Есть несколько разновидностей полнотелых бетонных отливок, определяемых, как фундаментные блоки.
ГОСТ 13579-78 задает параметры ФБС — цельных прямоугольных изделий с металлическими петлями для монтажа. Они бывают с полостями для укладки арматуры (ФБВ) или с отверстиями, раскрытыми книзу и уменьшающими вес (ФБП). Для заливки блоков подходят разные типы бетона:
- тяжелый (Т), плотность 2,4 т/м3;
- облегченный керамзитобетон с пористым заполнением (П), 1,8 т/м3;
- плотный силикатный (С), 2 т/м3.
ГОСТ 13580-85 описывает железобетонные плиты ФЛ, которые рекомендуют для укладки в основание ленточного фундамента. Они имеют трапециевидную форму, отлиты из тяжелого бетона, оснащены проушинами для простоты монтажа.
ГОСТ 28737-2016 распространяется на армированные балки из тяжелого бетона. Они служат опорой для стен нежилых построек. Могут быть сборными или монолитными с длиной более 10 м. Маркируют их индексом БФ (БФМ) и номером от 1 до 6, который зависит от частоты опирающихся на фундамент колонн и размера балки.
Виды и маркировка
В стандарте 13579-78 приведены точные значения веса фундаментного блока ФБС. Здесь же указана марка арматуры, количество монтажных проушин и тип бетона. Все эти параметры отражаются в маркировке, указываемой на каждом готовом изделии. В нее входят:
- тип блока: ФБС, ФБП, ФБВ;
- округленные размеры в дециметрах: длина X ширина X высота;
- вид бетона: Т, П, С;
- номер стандарта, описывающего изделие.
Готовые фундаментные блоки ФБС могут иметь следующую примерную маркировку: ФБС 24.5.6-Т ГОСТ 13579-78. Это обозначение описывает фундаментный блок сплошной из тяжелого бетона с размерами 2, 38 м X 0,5 м X 0,58 м, выполненный по ГОСТ.
Плюсы и минусы
К достоинствам блоков ФБС принято относить:
- Прочность, высокая несущая способность.
- Высокое качество материала, полученное в современных технологических условиях .
- Конструкция блоков обеспечивает оптимальную плотность монтажа, делая ленту прочной и устойчивой к внешним воздействиям.
- Конструкция элементов универсальна и позволяет создание фундаментов любой конфигурации.
- Работы можно производить в любое время года, что значительно расширяет возможности в сравнении с отливкой из бетона.
- Время, необходимое для создания ленты, значительно сокращается по сравнению с монолитными вариантами конструкции основания из-за отсутствия длительного срока выдержки бетона.
Недостатки сборных фундаментов из ФБС:
- Работы невозможно выполнять вручную. Из-за большого веса блоков требуется участие подъемной техники.
- Стыковочные швы являются проблемными участками в отношении прочности и герметичности ленты.
- Теплосберегающие качества блоков относительно невелики.
- Цена такого фундамента заметно выше, чем при изготовлении монолитного типа.
ВАЖНО!
Основным преимуществом, определяющим популярность и широкое распространение лент их ФБС, является высокая скорость монтажа и отсутствие сезонной привязки к климатическим условиям.
Монтаж фундамента из блоков фбс
Что понадобится для монтажа
Выполнить сборку ленточного фундамента из блоков можно своими силами. Для работы потребуется подготовить расходные материалы и инструменты: • бетономешалку; • лопаты (штыковую, совковую); • трамбовку; • строительную тачку; • измерительные приспособления (нивелир, уровень, рулетку, линейку, колышки, шнур); • молоток, зубило, мастерок; • ёмкость для замеса раствора; • блоки; • песок, щебень, цемент; • гидроизоляция (рубероид или битумная мастика). Для укладки тяжёлых блочных элементов понадобится привлечь кран. Некоторые застройщики обходятся лебёдкой, но процесс монтажа с её помощью отличается трудоёмкостью.
Подготовительные работы
Перед проведением строительных работ на площадке производится уборка. С поверхности удаляется не только мусор, но и дерновая часть почвы. На установленные колышки натягивается шнур, определяющий параметры будущей постройки
При рытье траншеи важно предусмотреть её размеры, чтобы обеспечить беспрепятственный монтаж блоков. Дно котлована или траншеи необходимо выровнять по горизонтали. Если тип грунта песчаный, делать подсыпку из песка не обязательно
В других случаях такая прослойка нужна. Песчаная подушка по параметрам должна быть больше фундамента на 20 см с каждой стороны. Некоторые застройщики обустраивают некую несъёмную опалубку из деревянных досок высотой до 10 см. После заполнения формы песок обязательно увлажняют и трамбуют. При слабом грунте рекомендуется увеличивать площадь основы постройки. Для этого первый ряд укладывается плитами ФЛ. В качестве альтернативы используется заливка ленты бетонным раствором
Если тип грунта песчаный, делать подсыпку из песка не обязательно. В других случаях такая прослойка нужна. Песчаная подушка по параметрам должна быть больше фундамента на 20 см с каждой стороны. Некоторые застройщики обустраивают некую несъёмную опалубку из деревянных досок высотой до 10 см. После заполнения формы песок обязательно увлажняют и трамбуют. При слабом грунте рекомендуется увеличивать площадь основы постройки. Для этого первый ряд укладывается плитами ФЛ. В качестве альтернативы используется заливка ленты бетонным раствором.
Укладка блоков ФБС
Блоки укладываются вначале по углам. Все стыки заливаются цементным раствором. Постепенно кладка перемещается к внутренним перегородкам. Каждый ряд контролируется уровнем на горизонтальность. При расстановке блочных элементов соблюдается принцип кирпичной кладки. Толщина швов не должна превышать 2 см. Раствором заливаются все соединения. На верхний ряд устанавливается опалубка, армирующая сетка и заливается бетон толщиной не менее 100 мм. После просушки наружная и внутренняя поверхности фундамента обрабатываются битумной мастикой для повышения влагостойкости. При возведении основания многоэтажной постройки, рекомендуется перекладывать каждый ряд арматурной сеткой или скрученной арматурой (10 мм). Это придаст прочности всей конструкции.
Фундамент из блоков фбс своими руками
Каждый должен понимать, что это достаточно ответственное мероприятие, поэтому необходимо в точности придерживаться пошаговой инструкции по строительству фундамента из блоков фбс. И прежде чем приступить к основным работам, необходимо выполнить расчёт необходимого количества блоков для строительства фундамента.
Как рассчитать количество блоков? Ещё до того как отправиться в магазин за строительными блоками, придётся выполнить несложные расчёты их количества. Это можно сделать, только зная размеры строящегося дома. Для определения несущего объёма кладки можно использовать следующую формулу: V=l*a*h, где имеются следующие значения:
- l – длина фундамента;
- a – толщина фундамента;
- h – высота.
После произведённых расчётов конечное значение делят на объем одного блока. Блоки фбс изготавливаются в точном соответствии с фабричными стандартами, поэтому вы легко сможете определить объем параллелепипеда. Полученное значение будет соответствовать количеству необходимого строительного материала для возведения фундамента дома.
Следует учесть, что фундамент для крупного объекта получится достаточно массивным, поэтому при его возведении потребуется привлечь мощную механизированную технику. Но можно сэкономить на этом, если выполнить расчёты блоков фбс малых размеров. Тогда вы сможете собственными силами их установить для изготовления фундамента.
Сегодня в ассортименте производителей можно найти блоки нескольких типоразмеров, а это позволяет значительно упростить как расчёты необходимого количества блоков, так и их установку. Фактически бетонные конструкции имеют высоту 58 см, однако, в расчётах используется значение, равное 60 см.
По бокам часто присутствуют грани выпуклой формы, однако, делать именно такой конфигурации фундамент необязательно. Поэтому основание может иметь и ровную форму. В целом можно ориентироваться целиком на свои финансовые возможности, с учётом которых и делать выбор подходящего типа конструкции.
Главное, о чём нужно помнить при изготовлении фундамента из блоков фбс — для обеспечения устойчивости дома основание необходимо устраивать на бетонированной или песчано-гравийной подушке.
Последующие действия, которые необходимо выполнить для кладки конструкции, достаточно простые: строительные блоки укладывают по той же схеме, что и обычные кирпичи. Разница заключается в том, что придётся работать с более крупным строительным материалом.
Инструменты и материалы для монтажа фундамента из фбс блоков
Технология изготовления фундамента довольно простая, поэтому даже неспециалисту потребуется минимум времени на его возведение. В некоторых случаях работы могут занять больше времени. Это может произойти из-за особенностей грунта и веса возводимого объекта.
Но вне зависимости от характеристик будущего здания укладку бетонной конструкции необходимо выполнять только на подготовленное основание, а именно с этим возникает больше всего трудностей. Для выполнения этой работы потребуется следующий набор инструментов:
- Строительный уровень, нивелир, фиксаторы и длинная верёвка (лучше всего, чтобы она была на катушке или бухте).
- Лопата, иногда можно использовать и портативный экскаватор. При выборе приспособления необходимо исходить из размеров будущей конструкции и расчётной ширины.
- Мелкозернистый щебень и песок, которые потребуются для изготовления подушки.
- Инструмент для уплотнения подушки.
- Бетонные блоки.
- Деревянные доски или брусья, из которых будет изготовлена опалубка.
- Бетонный раствор.
Для изготовления сборного фундамента можно использовать блоки следующих типоразмеров:
- фбс 24-6-6 (длина – 240 см, высота – 60 см);
- 24-4-4 (длина – 240 см, высота – 40 см);
- 12-6-6 (длина – 120 см, высота – 60 см);
- 12-4-4 (длина – 120 см, высота – 40 см).
Выше были приведены стандартные размеры для блоков фбс, однако, в ассортименте большинства производителей можно найти стройматериалы и отличных от них размеров.
Всё зависит от конкретных задач, которые стоят перед застройщиком
При выборе блоков обязательно обращайте внимание на размеры будущей конструкции, а также соответствие приобретаемого стройматериала требованиям ГОСТа
