Монтаж дымоходов и печей

В каких случаях без ремонта не обойтись

Ремонт нельзя откладывать, если:

  • есть явные разрушения наружной части конструкции;
  • многочисленные трещины на кладке, щели в фундаменте;
  • плохая тяга;
  • завал печной камеры раствором или кирпичом;
  • сильное засорение канала.

Оценка состояния трубы

Оценивают состояние трубы после обследования, когда выявлены все возможные дефекты, уточнены размеры дымохода, если нет чертежей, проверена работоспособность газового котла, камина и т.д.

В сложных случаях стоит прибегнуть к помощи экспертов, а чтобы не допускать подобного, стоит регулярно проводить визуальное обследование самостоятельно.

Как установить дымоход?

Существует два варианта монтажа дымохода – наружная и внутренняя установка. Наружный (внешний) дымоход устанавливается снаружи строения и соединяется с печью или иным тепловым агрегатом трубой через стену. Поэтому этот способ установки также называют «через стену». Внутренний дымоход располагается непосредственно в отапливаемом помещении и выводится через крышу.

Как сделать дымоход в доме? Оба варианта установки – наружный и внутренний – имеют свои особенности. Выбирайте оптимальный вариант с учетом плюсов и минусов каждого способа монтажа.

Таблица 2. Особенности наружного дымохода

Преимущества Недостатки
Не нарушает интерьер помещения, не уменьшает площадь. Требуется наружный утеплитель.
Относительно прост в установке (не нужно делать проходы через перекрытия). Установка дымохода требует дополнительного крепежа к стене здания.
Может устанавливаться после завершения строительства и отделки здания. Дымоход подвергается перепадам температуры, воздействию осадков.

Может нарушать внешний вид фасада.

Таблица 3. Особенности внутреннего дымохода

Преимущества Недостатки
Тепло от дымовых труб нагревает воздух в помещении. Занимает место в помещении.
Дымоход не подвергается разрушающему действию осадков, меньше подвергается перепадам температур.

Рассмотрим, как сделать правильный дымоход, на примере дымоходов из нержавейки.

Вариации и конструкции дымоходов

Стоит рассмотреть устройство дымохода в бане для дровяной печи. Как правило, в такую конструкцию входит труба, фланцы и соединительные компоненты. Главное, чтобы готовый дымоход смог выдерживать большие температуры, не выделяя в этот момент вредных соединений.

Чтобы расположенный в стене бани дымоход удерживал как можно больше тепла, размещать его следует со сдвигом внутрь помещения – тогда тяга будет получаться максимально эффективной. Если же по каким-либо причинам достигнуть такой цели не получается, предусмотрите достаточно толстые стенки, ширина которых определяется, исходя из температур внешней среды.

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

  • внутренней трубы, по которой и отводится дым;
  • слоя негорючего утеплителя, как правило, базальтовой ваты;
  • внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

  1. Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
  2. Трубы, проходящие внутри жилых и общих помещений, нуждаются  как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
  3. Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.


Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

  • Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
  • Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.


Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу. Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

сэндвич-трубы

* * * * * * *

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Последовательный монтаж камина

1. Этап первый. Здесь речь идет о подготовке фундамента, который отличен от фундамента дома. Копаем яму, которая на 15 см шире и глубже на 60, чем предполагаемый фундамент камина. Далее засыпаем 20 см щебня, а следующим шагом идет заливка бетона

Фундамент должен выдерживать груз будущего камина, здесь важно правильно рассчитать глубину ямы

2. Этап второй. Перед установкой камина, нужно выполнить еще несколько действий. Для начала готовят смесь глины и воды, с помощью которой будут укладываться кирпичи или блоки. Ее делают за 3 дня до работ. Выбирая кирпич, предпочтение нужно отдавать целым и ровным как по форме, так и цвету материалам.

Кладя первый ряд, нужно использовать цемент, так как он держит все остальные и должен быть прочным. А дальше применяют стандартный раствор глины, песка и воды. Прежде, чем класть кирпич, его опускают в воду и ждут, пока перестанут появляться и выходить пузырьки воздуха. Помните, что нужно следить за симметрией выполняемых работ, чтобы стенки не съезжали в разные стороны. В месте, где совмещаются труба и крыша, снова применяем цемент. Трубу на выходе, а точнее, отверстие, изолируют с помощью заготовок из железа. После работ стенки протирают от лишнего раствора. Пол вокруг камина также устилают железом или плиткой.

3. Этап третий. Работы завершены. Камин уложен, теперь его красят, белят или облицовывают камнем чтобы придать яркости и сделать вид презентабельным.

Нормы СНиП по установке дымоходов

Планируя собрать в частном доме дымоход своими руками, необходимо учитывать требования СНиП 41–01–2003. Основные требования, которые необходимо соблюдать в частном доме:

Нормы установки дымоходов

  • Горизонтальных участков должно быть как можно меньше. Если без них обойтись невозможно, то длина каждого из них не должна превышать 1000 мм.
  • Если крыша плоская, то наружная дымоходная труба должна возвышаться над нею на расстоянии минимум 1 метра.

При скатной кровле существуют следующие условия для внутренних дымоходов:

  • При расстоянии от конька до трубы менее 1500 мм последняя должна возвышаться над коньком на 500 мм минимум.
  • При расстоянии от 1500 до 3000 мм — должна быть вровень с уровнем конька.
  • Если расстояние превышает 3000 мм, то в данном случае высота возвышения трубы должна совпадать с линией величиной в 10 градусов от горизонта коньковой части.

Это основные выдержки из правил о том, как сделать вытяжку для дыма.

Основные неисправности кирпичных дымоходов и способы их устранения

Засорение

Засорение вероятно из-за скопления сажи, обвала кирпича или штукатурки, попадания посторонних предметов в шахту. Из-за засора снижается тяга. Строго говоря, ремонт тут и не нужен. Чтобы исправить ситуацию, тяжелой металлической гирей пробивают образовавшуюся пробку. Специалист (или вы сами), находясь на крыше, привязывает гирю к веревке и пускает ее в шахту.

Если такой способ не подошел – придется разбирать печь, пока не будет найден «вор», «укравший» вашу тягу! Если причина засора в саже, то, засучив рукава, надо чистить: ершиком на длинной палке, химическими средствами типа «Трубочист» или по-дедовски сжигать картофельные очистки.

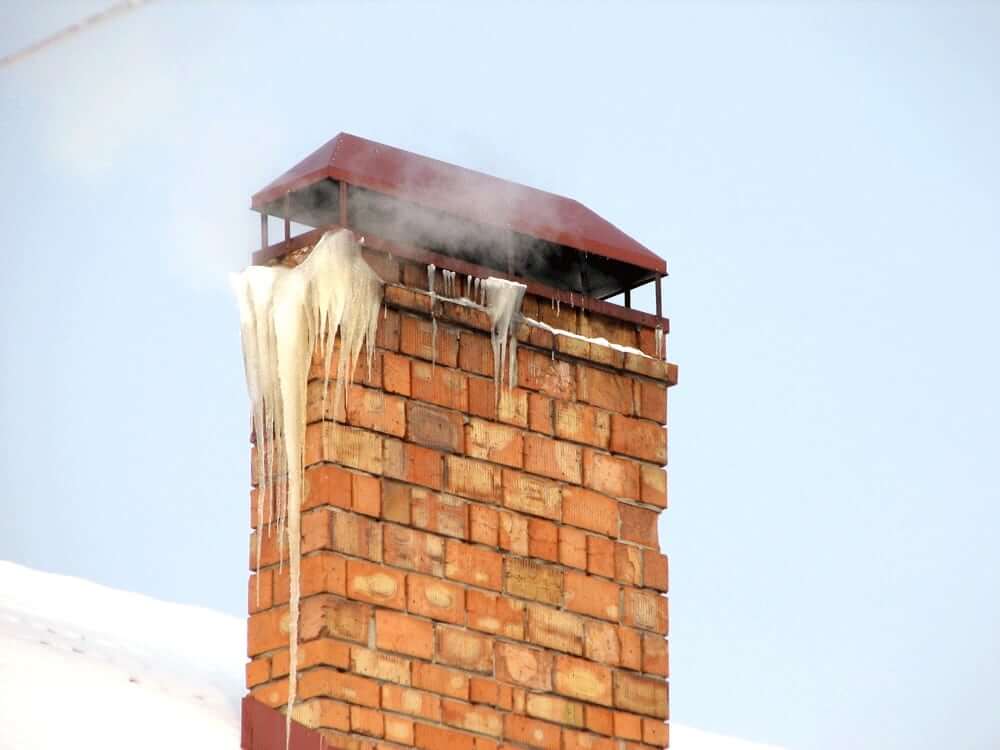

Конденсат

Появление запаха гари в отапливаемом помещении или смолистых пятен и излишней влаги на стенках шахты свидетельствует о том, что в конструкции появился конденсат.

Его виновник – трещины в кладке или промерзание из-за плохого утепления дымохода.

Утепление обычно необходимо для зданий с холодным чердаком. Участок трубы в таких случаях теплоизолируют базальтовой ватой или другим подходящим материалом.

Задувание

Обратная тяга, она же задувание, происходит из-за двух причин:

  1. Выход из строя оголовок печи. Замена оголовка решает проблему.
  2. Недостаточная высота дымохода на кровле. В этом случае нужно добавить несколько рядов, и тяга вернется.

Подготовка помещения

Место под отопительную конструкцию выбирается еще на этапе проектирования каркасного строения, что гарантирует корректность установки печки в пределах постройки. Из правильно подобранного участка тепло равномерно распределяется по всему дому. Грамотный подход к решению этого вопроса также позволит определиться с местом и мощностью обустраиваемого под печь фундамента.

В строительной практике установка печей реализуется одним из следующих способов:

  • Для печки и для дома подготавливается общий фундамент.
  • Основание под печную конструкцию делается отдельно от фундамента строения, причем между ними оставляется расстояние не менее 150 мм.

Второй вариант выбирается, если габариты печи и ее масса не очень велики, усадка для нее и для стен не будет сильно отличаться. Наличие общего фундамента в этой ситуации приводит к деформациям и разрушению конструкции.

Как собрать?

Вся конструкция дымохода из нержавеющей стали весьма проста. Следовательно, собрать такой дымоход можно и собственными руками. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.

Главное правило, которое нужно помнить при сборке – это относиться с особой внимательностью и аккуратностью к соединительным элементам дымоходной трубы из нержавейки.

Вся конструкция должна укрепляться дополнительными элементами в виде хомутов. В том случае, если дымоход будет покупным, то все элементы должны идти в комплекте. Хомуты ставят на каждом стыке изделия – это примерно через каждые 1,5-2 метра.

Для того чтобы собрать дымоход из нержавейки необходимо учитывать множество нюансов. В том случае, если собственно опыта будет недостаточно, то необходимо воспользоваться советами профессионалов. Если же в окружении нет таких специалистов, тогда прежде чем собирать такую конструкцию нужно тщательно изучить представленный ниже видеоматериал.

Только в том случае, если сборка устройства будет сделана правильно, можно будет получить герметичный и надежный дымоход.

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Что нужно знать для правильного подключения?

Виды дымоходов

В прежние времена едва ли не единственным материалом для изготовления дымоходов для котла отопления или водогрейной колонки был кирпич. Не потерял он своей привлекательности и сегодня. Не потерял он своей привлекательности и сегодня. Если печь или камин изначально кладутся из кирпича (см. Кладка каминов из кирпича), то из него же чаще всего и устраивается дымоход по всем правилам печного искусства.

В этом случае подключение камина к дымоходу не требуется, он является частью общей конструкции.

Что же касается современных моделей каминов, котлов отопления или водогрейной колонки, работающих на газу или другом топливе, то они чаще всего имеют металлический корпус с выводным патрубком для подсоединения к дымоходу.

Он представляет собой трубу определенного диаметра, материалом для изготовления которой могут служить следующие материалы:

Самыми популярными сегодня являются стальные дымоходы двухконтурной конструкции — сэндвичи. Они состоят из двух труб, внутренней и внешней, между которыми проложен слой негорючего утеплителя на основе базальта.

Утеплитель препятствует быстрому остыванию дымовой трубы и появлению в ней конденсата.

Варианты установки дымоходов

Производители предлагают водогрейные колонки и котлы отопления с различными вариантами вывода патрубков. Поэтому и подключение газового котла к дымоходу проводится разными способами.

Дымоход с горизонтальным участком

Самый распространенный вариант — с вертикальным патрубком в верхней части топки, но в зависимости от расположения камина относительно выводного отверстия, дымоход может отклоняться от вертикали на 30, 45, 60 или 90 градусов. И в каждом случае приходится выбирать, как произвести подключение дымохода к котлу отопления.

Способы подключения могут меняться и в зависимости от условий помещения. Например, от того, существует ли возможность устройства дымохода с выходом на крышу или его необходимо вывести на наружную стену здания.

В домах старой постройки с существующими дымоходами в стенах самым оптимальным вариантом может стать подключение водогрейной колонки или настенного котла отопления именно к ним, вместо того чтобы устраивать новые.

Но в таком случае, прежде чем провести подключение дымохода к котлу отопления, необходимо предварительно обследовать и прочистить канал дымоотведения.

Но основным условием устройства дымоходов для газовой колонки или котла отопления является расположение их внутри дома. Чем короче наружная часть, тем меньше риск появления обратной тяги при неработающем камине вследствие сильного остывания трубы.

Если же такой возможности нет, дымоход следует хорошо утеплить и установить плотную заслонку, перекрывающую доступ холодного воздуха в помещение.

Комплектация и установка дымоходов из нержавейки

Внешне вентиляционное устройство выглядит как вертикальная стелла овального круглого сечения у стены дома. Корпус стоек к воздействию атмосферных осадков и агрессивной среде дымного воздуха. Устанавливается труба с использованием следующих деталей:

  • прямые участки различной длины, стыкуемые через раструб;
  • колено под 45º для плавного изменения курса;
  • отводы 90º используют при отходе от топки с горизонтальным патрубком;
  • оголовник на газовый выхлоп – колпак или дефлектор;
  • термостойкие принадлежности для проведения ствола сквозь перекрытие, крышу или перегородку;
  • тройник для слива конденсата, ревизионного люка;
  • сборник жидкости с клапаном, крепёжные скобы, хомуты.

По сравнению с кирпичной шахтой, установка нержавеющего дымохода обходится дешевле и занимает меньше времени. Надёжность той и другой системы примерно одинаковая.

Виды вытяжек для подключения к очагу

Газоотводов выпускается много, и классифицируют их по нескольким признакам: по виду и устройству, размерам и способам соединения секций, по марке НС. Последний фактор важен в связи с кислотностью влаги, выделяющейся из дымной среды при контакте со стенками газохода

Сначала обращают внимание на строение канала проветривания, который бывает трёх видов:

  • Одностеночные модели из листовой стали 0,5―2,0 мм заводского изготовления. Прокладываются внутри помещений, в наружном варианте требуется утепление корпуса, чтобы не потерять эффективность тяги. Минеральная вата в сочетании с фольгой – недорогое решение, если потребуется внешняя установка трубы для дымохода из нержавейки.
  • Гофрированный рукав из НС выступает в качестве самостоятельного вентканала на сложных трассах. Длина изделия до 10 метров.
  • Сэндвич дымоходы имеют двустенную конструкцию: в трубу большего диаметра помещается меньшее сечение, а зазор заполняется базальтовой ватой, устойчивой к нагреву. Такая сборка работает при любом расположении относительно стены здания.

Последний вариант имеет наибольшее распространение. Проходное сечение сэндвича 100―1000 мм.

Особенности монтажа нержавеющих труб

Установка дымохода из нержавеющей стали не очень сложная. В отличие от керамических труб, фундамент под такой газоотвод не требуется. К другим особенностям сборки относятся:

  • заблаговременное определение соединительных мест: нельзя сочленять элементы в перегородках и потолке – дистанция до преграды ≥0,7 м;
  • разметка прохода трубопровода сквозь кровлю – минимальный зазор 130 мм, если покрытие не горит; в другом случае 20 см для сэндвича и 1 метр при одностенной трубе;
  • предварительная обработка стыков внутри воздуховода спецгерметиком;
  • присоединение звеньев на горизонтальных и наклонных участках делают по ходу дыма, не затрудняя его движение; вертикальных – по стоку конденсата, чтобы вода не затекла в утеплитель;
  • исключение соприкосновения дымоотвода с электропроводкой или газоснабжающими трубами.

Герметизация – важный этап строительства, от него зависит безопасность людей, а также стабильность тяги в вытяжном канале. Мастики берут термостойкие на силикатной основе.

Варианты соединений с котлами

Вентиляцию с оболочкой из НС изготавливают для твёрдотопливных котлов из стали AISI 321, 310, 309, ≥1,0 мм, газовых – толщиной 0,5―0,6 марки AISI 304, 304L и дизельных – AISI 316L=0,6―0,8 мм. У водогрейных колонок и печей подключающие к вентканалу патрубки располагаются с направлением вверх или горизонтально. При подключении соблюдаются правила:

  • соотношение диаметров дымоотвода и топки для камина 1:10, квадратного – 1:15; поддувало должно быть меньшего размера;
  • в других случаях сечение газоотвода всегда больше выхода из котла, если он не оборудован встроенной турбиной для создания тяги;
  • сборка ведётся снизу вверх: от отопителя.

Подключение к стволу проветривания выполняется с вмонтированием в разъём шибера или заслонки. Все соединения скрепляются хомутами.

Правильный монтаж дымохода

Монтаж дымохода из нержавеющей стали необходимовыполнять в перчатках, так как края труб очень острые и можно легко повредить кожу. Для соединения рекомендуется использовать чёрный печной герметик,рассчитанный на температуру 1500 градусов по Цельсию. Он придаёт жёсткость и прочность дымоходу.

Если дымоход делается не разборным, герметик наносится на край внутренней части соединения. Если планируется разбирать дымоход, трубы сначала соединяются, а затем на края стыка наносится герметик, который при разборке либо растворяется, либо скалывается. Для дополнительной надёжности на стыки секций можно установитьхомуты,стягивающие место соединения с помощью винтов.

Часто при монтаже дымоходов своими руками допускается принципиальная ошибка. Поэтому необходимо соблюдать такое правило:

Вертикальная труба устанавливается тонким концом вниз, что необходимо для стекания конденсата внутри трубы без протекания в местах соединения труб.

Особенно важно правильно собрать своими руками трубы в бане или сауне.Растопка печи, особенно в зимнее время, здесь начинается, как в не обогреваемом помещении, при температуре почти равной наружной. Процесс нагрева печи сопровождается появлением большого количества конденсатана металлических поверхностях дымохода

Конденсат, содержащий вредные для здоровья вещества, будет просачиваться через неправильно соединённые секции даже при наличии соединения на герметике. Герметик затвердевает и со временем трескается, а конденсат способствует увеличению трещин.Поэтому, при неправильном расположении секций дымохода своими руками в сауне или бане конденсат будет выступать из трещин и испаряться, причиняя вред здоровью людей, находящихся в помещении

Процесс нагрева печи сопровождается появлением большого количества конденсатана металлических поверхностях дымохода. Конденсат, содержащий вредные для здоровья вещества, будет просачиваться через неправильно соединённые секции даже при наличии соединения на герметике. Герметик затвердевает и со временем трескается, а конденсат способствует увеличению трещин.Поэтому, при неправильном расположении секций дымохода своими руками в сауне или бане конденсат будет выступать из трещин и испаряться, причиняя вред здоровью людей, находящихся в помещении.

Кирпичный дымоход или же его аналог из нержавейки – одна из важнейших деталей отопительной системы.

От качества его сборки будет зависеть качество и безопасность работы всей вентиляционной системы. Если раньше для того, чтобы установить такую деталь, людям приходилось обращаться к профессионалам, собирающим печь, то сегодня оборудовать дымоходом дачу или же загородный дом можно без посторонней помощи. Чтобы вы могли легко и быстро справиться с этой задачей, давайте разберем, как правильно установить дымоход.
