Устройство и монтаж теплого пола на основе греющих матов

Как уложить инфракрасные маты

Отличительной особенностью матов с карбоновыми стержнями является высокая стоимость и сложность подключения. А их преимущество заключается в том, что они могут укладываться без учета расстановки мебели, так как инфракрасные элементы способны самостоятельно снижать интенсивность нагрева при перегрузках системы.

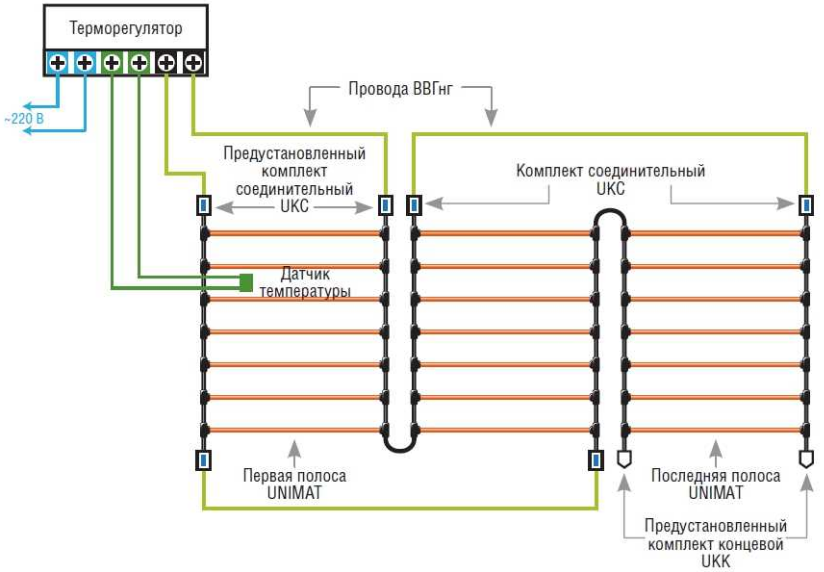

Схема монтажа инфракрасного мата

На черновое основание необходимо уложить теплоизолирующий материал с металлизированной поверхностью. Далее можно приступать к раскатыванию матов, разрезая их при необходимости между двумя стержнями. При этом разрезать можно только один проводник.

По завершению укладки, с разрезанных проводников снимается изоляция. Далее в ход идут заглушки, надеваемые на проводники, не участвующие в подключении. Соединение остальных осуществляется при помощи контактов, после чего их заводят в терморегулятор.

Укладывать плитку на инфракрасные маты нужно точно так же, как и на кабельные.

Как уложить инфракрасные маты

Отличительной особенностью матов с карбоновыми стержнями является высокая стоимость и сложность подключения. А их преимущество заключается в том, что они могут укладываться без учета расстановки мебели, так как инфракрасные элементы способны самостоятельно снижать интенсивность нагрева при перегрузках системы.

Схема монтажа инфракрасного мата

На черновое основание необходимо уложить теплоизолирующий материал с металлизированной поверхностью. Далее можно приступать к раскатыванию матов, разрезая их при необходимости между двумя стержнями. При этом разрезать можно только один проводник.

По завершению укладки, с разрезанных проводников снимается изоляция. Далее в ход идут заглушки, надеваемые на проводники, не участвующие в подключении. Соединение остальных осуществляется при помощи контактов, после чего их заводят в терморегулятор.

Особенности монтажа

Нужно знать следующее:

• Начинать укладку нагревательных матов на поверхность пола следует с составления плана монтажа. После этого тщательно очищается поверхность, и делается разметка. Кабельный мат можно укладывать как на старое полотно пола, так и на бетонную стяжку. В последнем варианте проверяют поверхность на отсутствие дефектов, сколов и трещин, наносят грунтовку. На черновой пол будет не лишним уложить теплоизоляцию, чтобы система обогрева работала на подачу тепла только вверх, а не в нижний слой бетона.
• Определяется и фиксируется место терморегулятора – точка, от которой будет производиться разворачивание мата. Оборудуется место для установки распределительной коробки, крепежа термостата. Эти детали системы должны располагаться не ниже 30 см над уровнем пола.
• После установки термостата от рулона отматывается нужная по длине часть материала и укладывается на разметку. Сетка отрезается по нужной длине, а кабель перекидывается на вторую и последующие полосы.

• После того как кабель распределен по поверхности пола, следует проверить его работоспособность. С помощью тестера проверяется сопротивление и изоляция. Если все в порядке, систему можно включить и дать ей нагреться. Тепломаты нагреваются достаточно быстро и держат температуру, регулируемую термостатом.
• Убедившись, что система работает исправно, можно приступать к укладке плитки. Специалисты рекомендуют нанести на всю поверхность пола термостойкий плиточный клей, который будет выдерживать высокую температуру. Достаточно, чтобы слой клея покрывал промежутки между кабелем. Укладка плитки производится по стандартной технологии прямо на поверхность нагревательного мата (без стяжки).

Несколько слов о плитке и теплых полах

Плитка была и остается одним из самых популярных покрытий, используемых для оформления полов. Этот материал отличается наличием массы достоинств, а именно:

он на протяжении долгих лет сохраняет свой первозданный внешний вид;

Напольная плитка

• не боится воздействия влаги, а потому может укладываться на кухне или в ванной комнате без страха за потерю качества;
• срок службы плитки составляет десятилетия при правильной укладке и бережном отношении;
• плитку легко мыть, дезинфицировать, так как она инертна ко всем химическим веществам, применяемым для изготовления бытовых средств;
• плитка прочна и ее крайне сложно повредить при условии, что во время монтажа под ней не остались пустоты и на нее не оказывается тяжелая механическая нагрузка.

Способы укладки напольной плитки

Однако у плитки есть и свои недостатки, ведь нет ничего идеального. Так, этот материал отличается достаточно высокой ценой. Но главный его недостаток – это плохая способность удерживать тепло. В осенне-зимний период, когда на улице царит далеко не летняя погода, плитка довольно быстро остывает, и вставать на нее босыми ногами очень некомфортно – материал тактильно будет ощущаться как неприятно холодный.

Плюсы и минусы плитки поверх теплого пола

Именно в связи с последним недостатком под покрытие из плитки все чаще укладывается система теплого пола. Она предназначена для подогрева основания под ногами за счет теплоносителя, которым могут выступать водяная или же другие системы, работающие за счет электричества.

Существует несколько видов теплого пола, и каждый из них имеет свои особенности, достоинства и минусы. Это и электрические полы, и инфракрасные, и даже водяные. Выбирать, какой вариант обустраивать в ремонтируемом помещении, нужно на основании знаний о системах и условиях их эксплуатации. Рассмотрим подробнее, когда, как и какой подогрев лучше выбирать для монтажа под кафельное основание.

Виды электрического теплого пола

Монтаж и рекомендуемые напольные покрытия для разных типов теплого пола

Работа на большой площади

Несколько иначе выглядит монтаж матов тёплого пола в очень просторных помещениях. В обычном варианте нагрузка от нагревательного шнура подключается напрямую к терморегулятору, релейная группа которого рассчитана на ток до 16 А, что при напряжении в 230 В соответствует около 3,5 кВт нагревательной мощности.

В реальности такой режим нагрузки выведет терморегулятор из строя очень быстро, поэтому желательно, чтобы ток в цепи нагрузки не превышал 10 А (2,2–2,5 кВт). При плотности энергии в 130 Вт/м2 максимальная отапливаемая площадь ограничивается до 20 м2.

Один из вариантов решения — разделить помещение на участки максимально допустимой по нагрузке площади, примыкающие к стенам, и проводить монтаж обычным способом. В таком случае каждая зона обогрева будет снабжена собственным терморегулятором с возможностью индивидуальной настройки.

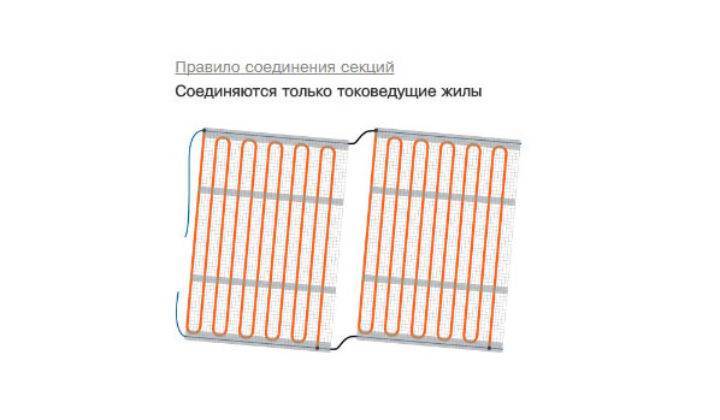

При необходимости можно соединить несколько матов последовательно и управлять ими одним терморегулятором. Для этого потребуется коммутировать нагрузку через промежуточный контактор соответствующей мощности и проложить линию питания более мощным кабелем. Разветвления можно выполнить либо частичной разделкой без разрыва жилы, либо замуровать в пол необслуживаемую распределительную коробку и соединить провода винтовыми клеммами с пропайкой.

Разновидности нагревательных матов

Существует два типа нагревательных матов, помогающих создать атмосферу тепла и уюта в помещениях, где необходимо поддерживать повышенный уровень комфорта.

• Кабельные маты – это рулонный материал, предназначенный для обогрева пола. Их основу составляет одножильный или двужильный резистивный кабель, закрепленный змейкой на полимерной сетке. Некоторые производители для удобства снабжают сетку самоклеющимся нижним слоем. Нагрев поверхности пола осуществляется теплом, выделяемым проводником при прохождении тока. Воздух, нагретый у поверхности пола, поднимается вверх. В результате в помещении происходит воздухообмен, за счет чего и достигается комфортная температура.

  Кабельные маты

• Инфракрасные маты – это такой же рулонный материал. Однако состоит он не из кабеля, а из карбоновых стержней, прикрепленных к токоведущим проводам. Несмотря на отсутствие подложки, провода, расположенные по обеим сторонам стержней, придают материалу необходимую жесткость, облегчающую их укладку. Карбоновые стержни излучают инфракрасные волны, нагревающие не только поверхность пола, но и окружающие предметы, которые передают тепло воздуху.

  Инфракрасный мат

Укладка и тех, и других матов производится одинаково. Греющие элементы помещаются либо в бетонную стяжку, либо под плитку, где цементно-песчаную смесь заменяет плиточный клей.

Монтаж матов теплого пола с двужильным кабелем

Вообще, объективности ради, стоит сказать, что, как и любая другая по-настоящему качественная ремонтная или отделочная операция, монтаж теплых полов из одножильных или двужильных термоматов требует определенных (специальных) знаний, а также профессиональных навыков.

Но терпение и аккуратность, а также наличие достаточного количества свободного времени могут помочь и непрофессионалу осуществить монтаж теплого пола электрического своими руками.

С двужильными матами монтаж осуществляется чуть проще, чем монтаж одножильных, но зато чуть сложнее подготовительные операции. Ведь термоматы с кабелем в две жилы могут быть уложены практически на любую поверхность, а ее необходимо будет (как минимум):

• очистить от грязи и пылевого слоя;
• выровнять (и заделать все трещинки, выбоинки и т.д.);

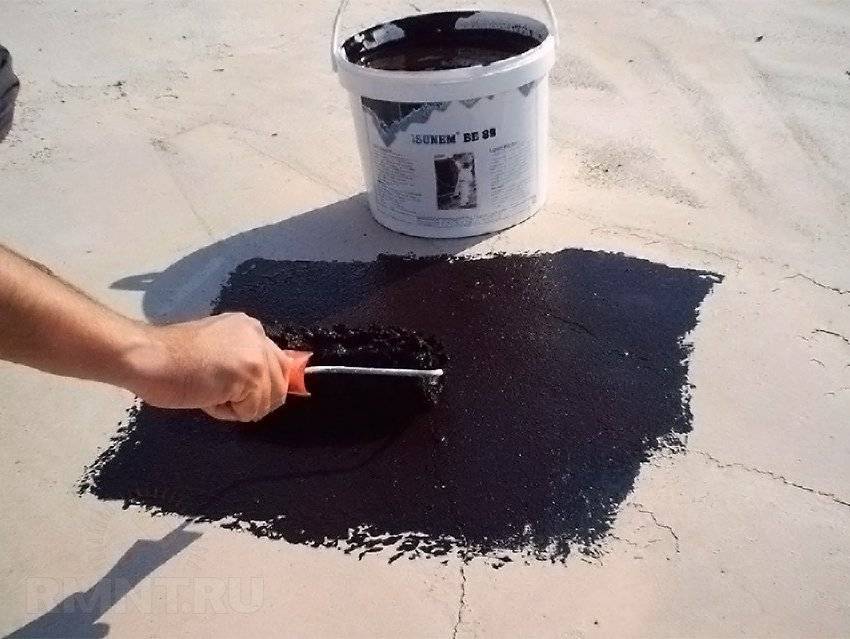

• и загрунтовать.

Существует два профессиональных способа укладывания нагревательных матов:

Кабелем вверх и сеткой вниз

Это способ считается самым распространенным и осуществляется следующим образом:
мат раскраивается;
укладывается на подготовленную поверхность кабелем вверх;
клеем точечно крепится к этой поверхности;
и на закрепленный мат наносится тонким непрерывным слоем плиточный клей;
на просохший клеевой слой укладывается плитка.
При таком монтаже важно избежать пустот и воздушных прослоек, чтобы при эксплуатации не допустить тотального перегрева и перегорания кабеля.

Кабелем нагрева вниз. Суть способа проста:
мат выкраивается по монтажному плану и сворачивается в рулон;
на пол наносится клеевой состав слоем в 2-3 мм;
матовый рулон разворачивается кабелем вниз — настилом прямо по клею;
а затем вдавливается (слегка) в клеевой слой;
поверху зубчатым шпателем наносится второй слой клея (5-6 мм);
конструкция просушивается;
и затем по ней кладется кафель.

Подробная инструкция по монтажу теплого пола из термоматов представлена в видео-обзоре:

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

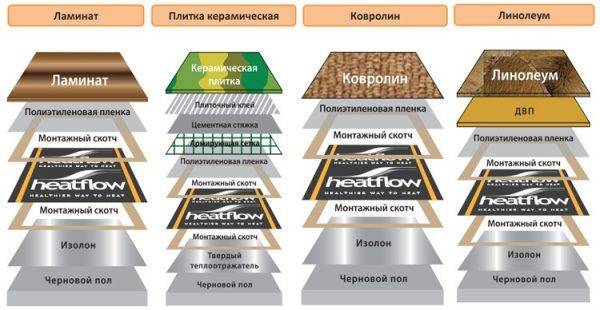

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Водяные полы

Водяные полы в квартирах используются редко, но в частных домах могут применяться достаточно часто. Они отличаются высокой экономностью, и поэтому такую, казалось бы, устаревшую систему подогрева полов продолжают использовать многие. В квартире, особенно в старом доме, сделать такой подогрев не выйдет – подключать-то его придется к системе отопления, а это значит, что кто-то из соседей лишится тепла в собственной квартире. Еще одна опасность – вероятность прорыва трубы и затопления соседей.

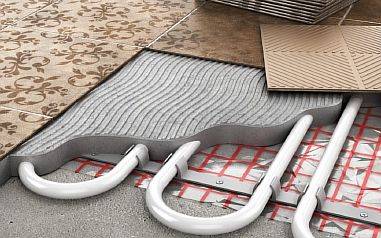

Водяной теплый пол

В частном доме можно организовать собственный подогрев воды, особенно если имеется отопительный котел. Монтаж системы производится в бетонную стяжку с использованием трубы из металла или полимера, внутри которой и будет циркулировать вода

И даже если не брать во внимание возню со стяжкой, работы по выполнению водяного обогрева все равно оказываются хлопотнее и трудозатратнее, чем монтаж любой другой системы. Дело в том, что придется подключать еще и специальные распределители, которые будут направлять воду в нужное русло

Тёплый пол от центрального отопления

В целом, под плитку водяной пол вполне можно сделать. Но все-таки настоятельно рекомендуется выбрать любой другой вариант из приведенных выше, если ремонт планируется в квартире, а не доме.

Видео – Теплый водяной пол

Мы рассмотрели все варианты теплых полов, которые могут быть обустроены в доме или квартире. Стоит отметить, что каждый из них, за редким исключением, может быть установлен под обычную керамическую плитку. Тут уж выбирать придется каждому самостоятельно

Если планируется выполнение работ своими руками без привлечения мастеров, то важно все же выбрать наиболее простой вариант

Виды тёплых полов

Есть две разновидности греющий полов — электрические и водяные. В ванне, они могут использоваться как единственный или дополнительный обогрев.

ВИДЫ ТЕПЛЫХ ПОЛОВ. ВОДЯНОЙ, КАБЕЛЬНЫЙ, ИНФРАКРАСНЫЙ. СРАВНЕНИЕ ПО 10 ПАРАМЕТРАМ

Watch this video on YouTube

Водяные

Водяной тёплый пол — устройство из труб, которые размещены на поверхности. Внутри них циркулирует горячая жидкость, именно она служит источником тепла.

Подпитывается система от центрального отопления или автономного котла, а циркуляция жидкости обеспечивается при помощи насоса. Конструкция заливается стяжкой из бетона, а поверх стелется отделочные покрытия, в качестве которой идеально подходит керамическая плитка.

Электрические

Электрический тёплый пол работает от электрической сети. Принцип его функционирования заключается в преобразовании электроэнергии в тепловую. Он делится на:

1. Кабельный — провод имеющий токопроводящую жилу. Проходящий ток по ней приводит к нагреву кабеля. Кабельные  модели бывают:
2. От отдельного провода — он размещается по всей площади комнаты с определённым шагом;
3. От кабеля, объединённого в маты — провод уже закреплён на полотне, обычно с шагом 9 см, что упрощает его укладку.

Укладываются кабельные отопительные системы под стяжку, или настильным способом. Хотя для размещения в ванной под плитку рекомендован первый метод. Удобны для такого помещения маты, так как они могут монтироваться в слой плиточного клея.

• Инфракрасный — современный вид полов с обогревом, подразделяется на:
• плёночные — двухслойная плёнка с карбоновым слоем внутри, толщина всего 0,4 мм;
• стержневые — полотно, с размещёнными на нём карбоновыми стержнями.

Инфракрасные устройства обогревают поверхность за счёт инфракрасных волн, которые они излучают. Монтируются плёночные или стержневые тёплые полы в ванной под плитку в слой плиточного клея.

Принцип эксплуатации

Теплый электрический пол — это система обогрева, которая может использоваться в качестве основной или дополнительной отопительной системы. Термоматы чаще выполняют вспомогательную роль, обеспечивая максимальный комфорт. При этом за обогрев помещения отвечают в первую очередь стандартные батареи отопления.

Теплый пол на матах

Теплый пол потребляет большое количество энергии. Именно поэтому он подходит в первую очередь для использования в качестве дополнительной системы обогрева. Чтобы снизить затраты, его можно выключать, когда в его работе нет необходимости.

При использовании электрического теплого пола можно регулировать температуру и менять режим работы.

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;
• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

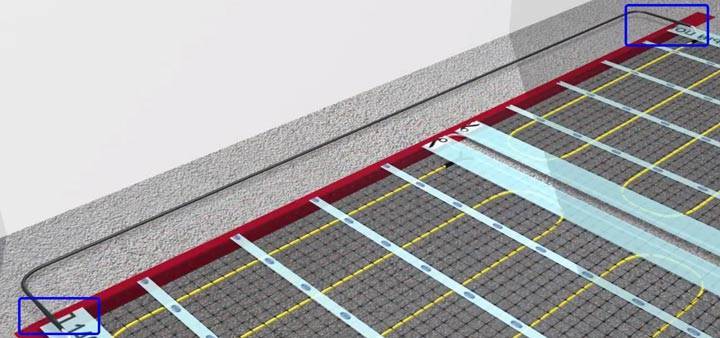

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

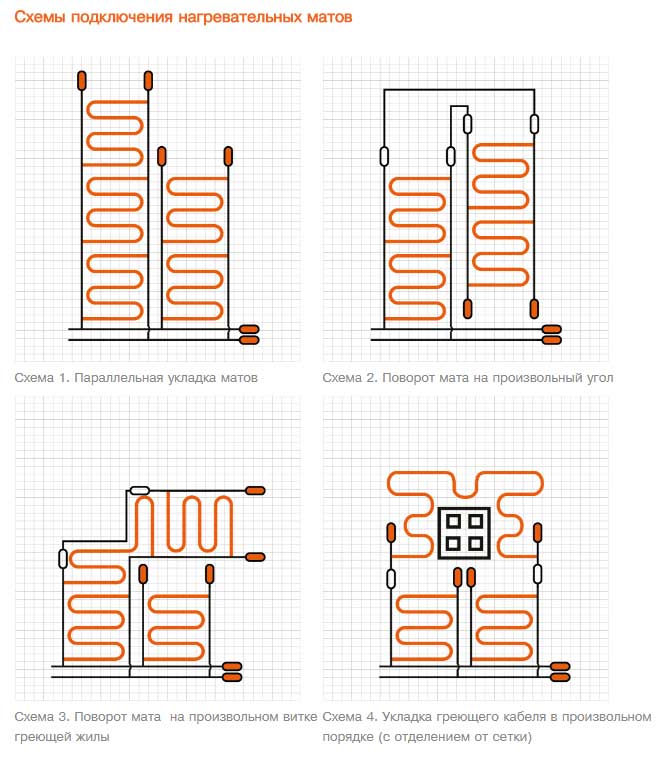

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

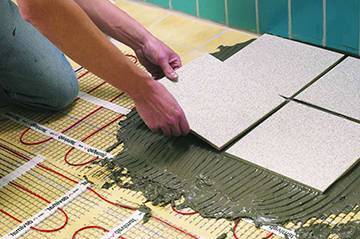

Укладка кафеля

Укладка кафельной плитки на тёплый пол не имеет особенных отличий от укладки плитки на любую другую поверхность. Однако, чтобы не повредить нагревательные элементы, маты тёплого пола рекомендовано залить стяжкой из плиточного клея.

Клей лучше брать с эпоксидной смолой. Его следует развести до консистенции густой сметаны и нанести на стекловолоконную сетку густым слоем. После полного высыхания клея, можно переходить к плиточному монтажу.

Клей на пол и плитку наносится при помощи зубчатого шпателя. Затем, кафель прикладывается к полу и слегка придавливается. После высыхания клея, следует обработать швы затирочным составом.

Монтаж кафеля и затирка

Укладка кафельной плитки на теплый пол ничем не отличается от ее монтажа на любую другую поверхность.

Для выполнения работы понадобятся:

• плиточный клей;
• затирка для швов;
• зубчатый шпатель;
• пластмассовые крестики;
• резиновый шпатель для затирки швов.

Клей надо нанести на участок пола и на плитку с помощью зубчатого шпателя, а затем уложить кафель и прижать его, надавив в центр. Расстояние между плитками устанавливается с помощью крестиков.

Когда клей высохнет, швы заделывают затирочной пастой так, чтобы она полностью заполняла их. Излишки этого материала легко можно удалить после его высыхания.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

• максимальная толщина матов составляет 3 мм;
• наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
• сетки обеспечивают проникновение материала для стяжки или клея для плитки.
• Укладка при помощи матов имеет такие особенности:
• перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
• после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

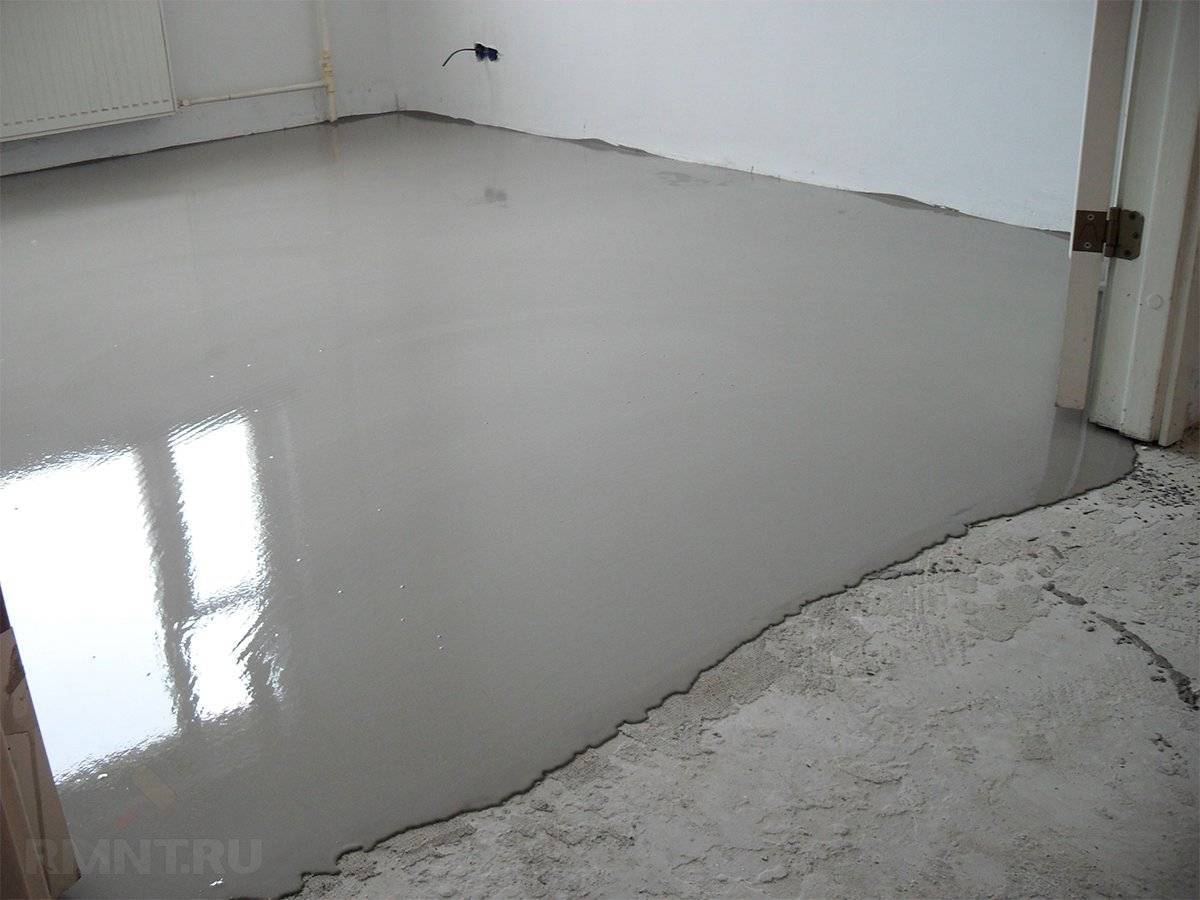

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

• просчитайте его глубину так, чтобы это не мешало укладывать плитку;
• располагайте канал на одинаковом расстоянии от кабельных витков;
• канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

• сделайте поворот и разрежьте сетку поперек;
• разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
• возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
• удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
• если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

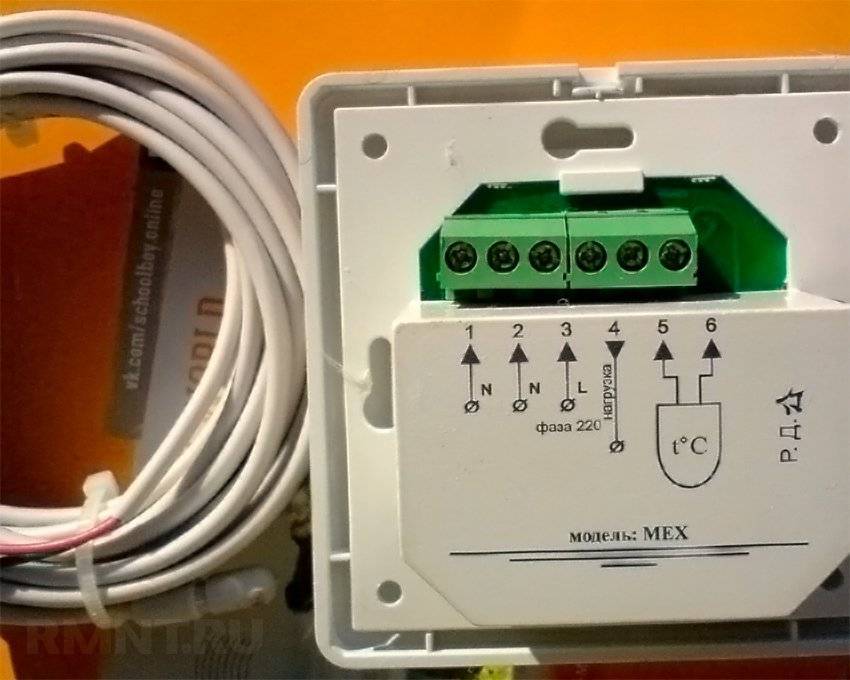

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

• после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
• покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
• когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Выравнивающая подготовительная стяжка

В некоторых случаях пол может быть покрыт стяжкой, достаточно ровной, но не удовлетворяющей требованиям по прочности. В этом случае лучше провести демонтаж хотя бы особо повреждённых участков. Если ситуация складывается обратным образом, то есть покрытие прочное, но недостаточно ровное, стяжка заливается тем же образом, что и поверх бетонного перекрытия, но без дополнительной гидроизоляции.

Наилучшим образом для подготовки подходит раствор на основе ЦПС марки 300 или 350, а при работе в офисных или производственных помещениях — не ниже 400. Перед выравниванием пола нужно обязательно провести его обработку «Бетон-контактом» для качественного сцепления.

При заливке стяжки важно придерживаться минимального слоя в 10 мм. Таким образом, в нулевой (самой высокой) точке пола слой стяжки составит 10–15 мм, а по всей остальной площади — согласно перепаду уровня

Армирования подготовительная стяжка не требует, но после высыхания её следует дважды обработать грунтовкой глубокого проникновения.

Как укладывать электрический кабельный пол

Если вы решили класть кабельный теплый пол под плитку, требуется тщательно изучить технологию монтажа по приведенной ниже инструкции.

Процедура установки кабеля труднее, чем при установке матов, поэтому при наличии сомнений в возможности самостоятельно провести монтаж, рекомендуется обратиться к квалифицированным мастерам.

Желательно перед началом установки кабельных элементов иметь подключенный термодатчик в гофре. Благодаря этому сенсор сможет отключить систему, если будет наблюдаться перегрев. Гофра должна быть плотно зафиксирована при помощи плиточного клея.

Как укладывать теплый пол под плитку (кафель) — инструкция

Монтаж кабельного теплого пола.

Watch this video on YouTube

Прежде чем приступить к монтажу теплых полов под кафельную плитку, необходимо:

1. Изучить схему расположения кабеля, сделать отметки на основании.
2. Начинайте выкладывать кабельную систему по схеме. Самая популярная схема размещения – змейка. Как правило, расстояние между петлями минимум 7.5 см. Чтобы правильно определить это расстояние, требуется умножить площадь помещения на 100, а полученное число разделить на полную кабельную длину.
3. Крепление кабеля в большинстве случаев осуществляется специализированной монтажной лентой, подходящей для электрического пола (она часто идет в комплекте). Если лента закрепляет слабо, можно использовать плиточный клей.
4. Когда мастер завершил класть кабель, требуется завести один его конец по штробе в подрозетник, чтобы затем подключить его к терморегулятору.

Кабельные элементы следует выкладывать четко по схеме, не допуская сильного натяжения или какого-либо излома

Кабель для теплого пола необходимо размещать максимально осторожно, не допуская повреждения системы или теплоизоляционной подложки

После завершения технологии установки следует подключить температурный регулятор. Это осуществляется в соответствии со схемой и инструкцией от фирмы-производителя.

Технология укладки матов

После того, как был принято решение, какую технологию укладки теплого пола под плитку использовать, и были проведены все требуемые предварительные работы (теплоизоляция и подготовка поверхности), можно начать производить монтаж своими руками.

Монтировать теплый пол под плитку начинают с определения необходимого количества матов. Это проще всего осуществить, разметив мелом поверхность пола. В первую очередь требуется отделить места, где не будут укладываться маты (например, где размещается мебель и бытовая техника), чтобы предотвратить перерасход материала.

Технология укладки электрического теплого пола на основе нагревательных матов под плитку:

Перед тем, как устанавливать элементы, надо найти подходящую схему размещения. Эту схему требуется разметить на полу, чтобы облегчить процедуру монтажа.

Начинайте укладывать электрические маты в точном соответствии со схемой.
Когда потребуется поворот полотна, в нужной точке разрезается арматурная сетка (важно сделать это аккуратно, не затронув непосредственно кабельные компоненты). Следует повернуть таким образом, чтобы кабель не оказался перекрученным.. После завершения монтажа требуется приступить к подключению температурного датчика и регулятора

Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем

После завершения монтажа требуется приступить к подключению температурного датчика и регулятора. Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем.
