Котельная для дома: виды и особенности выбора оборудования

Установка газового котла котла в кухне: требования к помещению

Как уже говорили, в кухне может быть установлены газовые котлы мощностью до 30 кВт. Тип камеры сгорания — любой (открытая, закрытая), отвод продуктов горения возможен в вентаканалы (в квартирах), дымоход, через стену на улицу. Ставить можно котел настенного или напольного типа.

Остальные требования к кухням для установки газового котла:

  • высота потолков не менее 2,5 м;
  • объем помещения не менее 15 кубов;
  • система вентиляции должна обеспечивать трехкратную смену воздуха за час;
  • должен быть обеспечен приток свежего воздуха в объеме, достаточном для горения газа;

Настенные котлы должны навешиваться на негорючие стены. При этом располагать котел надо так, чтобы расстояние до боковых стен было не менее 10 см. Если негорючих стен нет, допускается установка на трудногорючие или горючие материалы, но при одном условии: они должны быть покрытые штукатуркой или огнеупорным экраном. Минимальная толщина слоя штукатурки — 5 см.


Требования по установке газового котла на кухне относятся большей частью к объему и вентиляции

Экран под газовый котел делают из листовой стали. Металл крепят поверх листового теплоизоляционного материала толщиной не менее 3 мм (асбест или картон из минеральной ваты). Размеры экрана должны быть больше габаритов котла в кожухе на 70 см сверху и 10 см по остальным сторонам.

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

  • инструкцией МДС 41.2-2000 по размещению котлов;
  • СНиП 2.04.08-87 п.6.29-48;
  • СП 41-104-2000 глава 4;
  • СП 42-101-2003 пункт 6.17-25;
  • СП 62.13330.2011 пункт 7;
  • СП 60.13330.2012 пункт 6.6;
  • СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Где можно устанавливать газовый котел

Прежде всего отметим, что нормативы на установку газовых котлов в жилом доме определяются несколькими документами. Главные из них – два раздела Строительных норм и правил (СНИП) – II-35-76 и 42-02-2002. Они содержат требования к помещению, в котором предполагается использовать газовый котел, а также к месту ввода в него газовой магистрали. Необходимость газового отопления может возникнуть у владельцев разных видов недвижимости:

Пример установки газового котла в квартире

В городской квартире. В интернете часто можно встретить однозначное утверждение о том, что устанавливать котел в многоквартирных зданиях запрещается. Многие авторы подтверждают свои слова ссылкой на нормы СНиП, приведенных чуть выше. Там действительно есть слова о том, что в многоэтажном доме запрещается установка котельной. Однако необходимо понимать, что такие требования разрабатывались еще в прошлом веке, когда у котлов были только открытые камеры сгорания, и для них действительно была нужна отдельная топочная. В настоящее время в связи с появлением турбированных агрегатов с полностью изолированной камерой сгорания эти правила устарели.

Поэтому установка газового котла в квартире возможна, если имеющиеся помещения соответствуют техническим условиям, которые определяются требованиями местных газовых служб.

В частном доме. Правила установки газового котла в отдельном доме определяются теми же стандартами, но свободы в выборе оборудования и вариантов для его размещения у хозяев значительно больше. Однако все основные требования, призванные максимально снизить вероятность возникновения аварийной ситуации в течение всего срока службы системы, должны выполняться неукоснительно. В любом случае, для организации автономной системы отопления необходим полноценный проект и разрешение газовщиков.
В производственном помещении. Нормы эксплуатации газового оборудования на производстве примерно такие же, как и в частном секторе, но зачастую используемые мощности здесь значительно выше. Это накладывает еще большие ограничения на подготовку топочных с точки зрения надежности и безопасности.

Котлы для отопления промышленных помещений часто собирают в единую систему

Так, например, котлы мощностью более 150 кВт можно размещать только на первом этаже или в подвале, оборудованном системой приточно-вытяжной вентиляции. Есть и другие требования к помещению такой котельной: площадь не менее 15 м 2. минимальная ширина двери 80 см, наличие окна, ведущего на улицу и обеспечивающего необходимый уровень естественной освещенности.

Согласно действующему законодательству самостоятельная установка газового оборудования запрещена. Монтаж, настройку и подключение котлов отопления могут производить только уполномоченные организации, имеющие необходимые сертификаты и лицензии.

Вентиляция в частном доме для газового котла нормы требования. Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении , k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2020 году:

  • СП 62.13330.2011 Газораспределительные системы.(Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.985)
  • СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 687)
  • СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
  • Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

  •  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
  • По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
  • По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

Обустройство помещений под котлы отопления

Каждый вид оборудования отопления имеет свои особенности эксплуатации. Поэтому и обустроено помещение в зависимости от выбранных установок будет по-разному. Фотографии позволяют увидеть, каким должно быть помещение под котельную, оборудование в которой работает на разных видах топлива. Об основных особенностях в помещении мы расскажем далее.

  • Газовый котел. Его использование в котельной несет опасность взрыва установки. Поэтому в процессе работ владелец здания должен согласовать проект на установку газового агрегата в частном доме с соответствующими службами. В помещении, которое было выбрано для его размещения, должны отсутствовать оголенные электрические контакты. В металлические трубы должна быть спрятана вся проводка. Светильники, размещенные в комнате, должны быть закрыты плафонами. В наши дни купить газовую котельную в комплекте предлагают многие фирмы. Заплатив деньги, владелец получает все необходимое оборудование и материалы, которые обеспечат надежность её работы;

  • Жидкотопливный котел. Рядом с баком следует разместить котел с возможностью беспрепятственного подъезда к нему для заправки. Обычно его объем составляет 3-4 т. Его емкость рассчитывается в соответствии с объемом потребления в течение одного сезона. В самом помещении должна быть устроена эффективная система вентиляции. Как её создать, можно узнать из инструкций, которые есть на многих специализированных сайтах. Фотографии, прилагаемые к ним, помогут понять, как правильно сделать это. Также в помещении котельной должна быть хорошая звукоизоляция, поскольку установки, работающие на жидком топливе, при работе создают большой шум;
  • Схема котельной на твердом топливе в частном доме предполагает устройство дымохода, который должен выходить выше крыши. Кроме этого, на полу непосредственно перед камерой сгорания должен быть уложен стальной лист. Само же оборудование должно располагаться на некотором удалении от стен. Это обеспечит качественное техническое обслуживание;
  • Электрические котлы отопления. Каких-то особенностей в процессе их монтажа нет. Однако при установке такого оборудования в частном доме должны неукоснительно выполняться правила техники безопасности;
  • Комбинированные котельные. Они сочетают в себе все вышеуказанное в зависимости от видов используемого топлива.

Состав проекта отопления


Проект включает список чертежей и планов, описывающих все элементы отопительной системы и котельной. Обязательны следующие документы:

  • план отопительной системы и теплого пола, если он обустраивается;
  • аксонометрические схемы обоих систем;
  • чертежи серийных узлов подсоединения и крепления трубопровода;
  • тепловая схема котельного помещения;
  • план фундамента, если он есть;
  • схема прокладки дымохода;

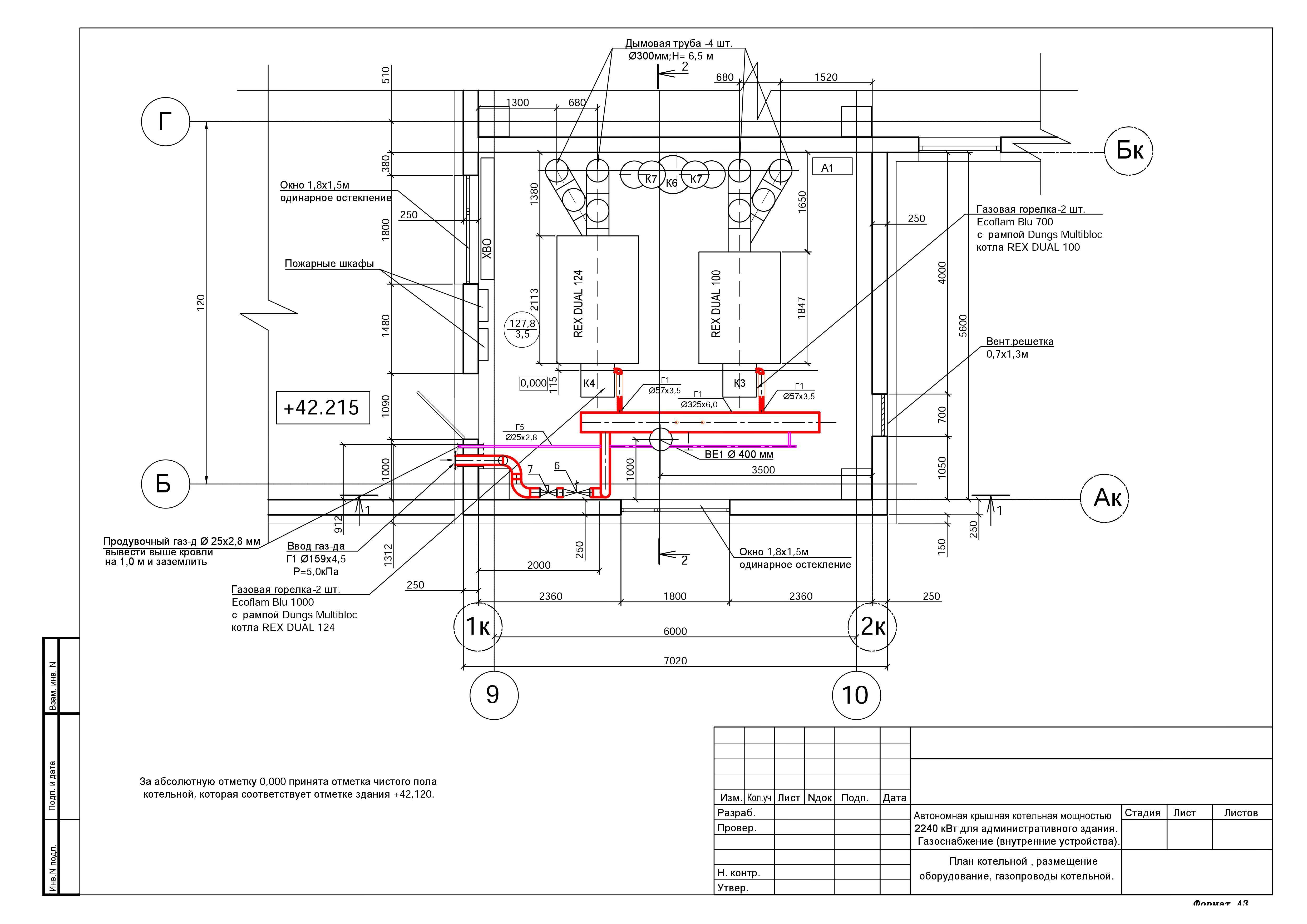

  • план размещения котельного оборудования;
  • спецификация оборудования и используемых материалов;
  • общие чертежи.

Котельная под газовый котел – специальное помещение. Обустраивается оно своими руками в соответствии с рядом весьма строгих правил. Учитывается пожарная безопасность, санитарные нормы, требования по воздухообмену, правила эксплуатации котла.

Классификация котельных установок

Котельные установки в зависимости от характера потребителей разделяются на энергетические, производственно-отопительные и отопительные. По виду получаемого теплоносителя их делят на паровые (для выработки пара) и водогрейные (для выработки горячей воды).

Калькулятор расчета теплопотерь

Калькулятор количества секций радиаторов

Калькулятор расчета теплого пола

Энергетические котельные установки вырабатывают пар для паровых турбин на тепловых электростанциях. Такие котельные оборудуют, как правило, котлоагрегатами большой и средней мощности, которые вырабатывают пар повышенных параметров.

Производственно-отопительные котельные установки (обычно паровые) вырабатывают пар не только для производственных нужд, но и для целей отопления, вентиляции и горячего водоснабжения.

Отопительные котельные установки (в основном водогрейные, но они могут быть и паровыми) предназначены для обслуживания систем отопления производственных и жилых помещений.

В зависимости от масштаба теплоснабжения отопительные котельные бывают местные (индивидуальные), групповые и районные.

Местные котельные обычно оборудуют водогрейными котлами с нагревом воды до температуры не более 115 °С или паровыми котлами с рабочим давлением до 70 кПа. Такие котельные предназначены для снабжения теплотой одного или нескольких зданий.

Групповые котельные установки обеспечивают теплотой группы зданий, жилые кварталы или небольшие микрорайоны. Их оборудуют как паровыми, так и водогрейными котлами большей теплопроизводительности, чем котлы для местных котельных. Эти котельные обычно размещают в специально сооруженных отдельных зданиях.

Районные отопительные котельные служат для теплоснабжения крупных жилых массивов: их оборудуют сравнительно мощными водогрейными или паровыми котлами.

Отопление частных домов подробно по стоимости

  • Отопление 100 м² Стоимость работ 49 500 р.
  • Отопление 150 м² Стоимость работ 52 500 р.
  • Отопление 200 м² Стоимость работ 72 500 р.
  • Отопление 250 м² Стоимость работ 87 500 р.

Отопление 100 м²

Стоимость работот 49 500 руб
Стоимость оборудованияот 120 000 руб

Отопление 100 м² Отопление 150 м²

Стоимость работот 52 500 руб
Стоимость оборудованияот 200 000 руб

Отопление 150 м² Отопление 200 м²

Стоимость работот 72 500 руб
Стоимость оборудованияот 250 000 руб

Отопление 200 м² Отопление 250 м²

Стоимость работот 87 500 руб
Стоимость оборудованияот 300 000 руб

Отопление 250 м²

Автоматизация котельной

Насосная группа в БМК

Технологические котловые процессы, характеризуются взаимосвязанными параметрами рабочих сред: давлением пара, воды, газа, разряжением в топке, количеством первичного воздуха, питательной воды и газа.

Система защиты котельных обеспечивает:

  • регулировку тепловых процессов;
  • контроль в водяном, воздушном и топливных системах;
  • управление технологическими процессами;
  • сигнализацию об аварийном состоянии котлоагрегата.

Она может быть частичной, регулирующей только некоторые этапы производства и комплексной, когда обслуживание оборудования осуществляется без персонала.

Основные задачи автоматизации:

  1. Регулировка объема воздуха и топлива, в соответствии с режимными картами по нагрузке котлагрегата.
  2. Обеспечения тяги в топочном устройстве и на выходе из парогенератора.
  3. Подпитка котловых труб водой.
  4. Регулировка параметров пара и горячей воды.

Различают система автоматики:

  1. С регулировкой по отклонению параметров, то есть управление зависит от изменения контролируемого параметра.
  2. Непрерывного действия, при изменении контрольного значения регулирующий орган воздействует на параметр плавно.
  3. Многопозиционное регулирование — система выбирает одно из возможных положений – включено/включено.
  4. Прямого воздействия с использованием энергии контролируемой среды.
  5. Непрямого воздействия с использованием энергии внешнего источника (электро, пневмо, гидро).

Условия монтажа, местоположение

В сниповском документе отображены общие требования к помещению, где предполагается монтаж газового котла с закрытой камерой:

  • размеры котельной =/+4 м2;
  • обязательное присутствие двери, ширина которой 80 см;
  • наличие естественного источника света (габариты окна 0,3 м² на каждые 10 м³);
  • высота потолков от двух с половиной 2,5 метра;
  • наличие контура для заземления;
  • близкое расположение труб системы холодного водоснабжения;
  • дымохода, системы вентиляции на основании требований, изложенных в сопроводительных документах;
  • запрещено устанавливать газовый котел в санузле, ванной;
  • размещать на ровной поверхности пола или стены.

Место положения

Газовые котлы для отопления и ГВС делятся на два вида:

  • напольные;
  • настенные.

Напольные устройства в большинстве своем используют для отопления больших и средних частных домов. В основном в конструкции применяется дымоход с естественной тягой, а монтаж осуществляется в отдельном помещении котельной (бойлерной). Такие устройства имеют более надежный теплообменник, изготовленный из нескольких взаимозаменяемых секций чугуна.

Настенные котлы монтируют как в отдельной бойлерной, так и на кухне или другом нежилом помещении. Их применяют не только в отдельных домах, но и квартирах.

Дымоход: требования к его конструкции

Требования  зависят от моделей используемых приборов. Категорически запрещено отводить продукты сгорания в вентиляционные шахты. От качества конструкции зависит бесперебойная работа котла. Например, он может прекратить работу автоматически, если в помещении установлены не открываемые окна, то работа котла может быть прекращена из отсутствия притока свежего воздуха. Качество работы системы контролируется соответствующими органами не менее двух раз за весь отопительный сезон.

Нормативы СНиП точно выделяют требования. Они должны отвечать следующим параметрам:

  • обязательное наличие системы для отвода конденсата;
  • форма вертикальная, отсутствие любых уступов;
  • разрешен незначительный уклон (до 30 градусов);
  • отрезок, соединяющий с котлом не менее 50 см;
  • общая высота выше здания;
  • контакт с наружной стеной исключается, выдержать расстояние не менее 20 см;
  • находящийся в стене, изолируется негорючими материалами (стекловата, асбест);
  • выходящий на кровлю, поднимается на высоту одного метра;
  • запрещено проводить любую часть через жилые помещения.

Проводить монтаж лучше всего на основании требований, предъявляемых производителем котла. Они изложены в сопроводительных документах.

Вентиляция

Наличие эффективной вентиляционной системы – обязательное условие для стабильной работы газового котла. Существует два вида вентиляций – естественная и принудительная. Иногда это может быть комбинированная система, выведенная в отдельную категорию.

Обустройство естественной вентиляции примитивное. Для ее функционирования достаточно наличие прорези под дверью и окна, что гарантирует нормальную тягу. В зоне котла обязательно наличие отверстия с воздуховодом.

Для  принудительной вентиляции требуется наличие различных вспомогательных средств. Чаще всего это специальные виды вентиляторов, обеспечивающие воздухообмен.

Особенности энергообеспечения

Современное отопительное оборудование является энергозависимым. Это предполагает соответствия определенным нормам:

  • обязательное заземление отопительного котла;
  • учитывая нестабильность напряжения, лучше подключать котлы к источникам бесперебойного питания или к стабилизаторам;
  • розетка должна находиться в непосредственной близости к котлу, использование удлинителей запрещено.

Это все требования, предусмотренные правилами.
