Коаксиальный дымоход для газового котла: правила установки

Установка коаксиального дымохода

Учтите, что неправильное строительство или монтаж коаксиальной дымоходной системы может свести на нет все ее преимущества. Для правильного монтажа следуйте пошаговой инструкции:

  1. Убедитесь в наличии всех необходимых материалов и инструментов. Для этого вам понадобиться набор коаксиальных труб и соединительных элементов, накладки на стены для формирования уплотнений и уличный наконечник.
  2. Прежде чем приступить к монтажу произведите разметку, рассчитайте путь дымохода, уберите лишние предметы, сделайте в стене отверстие соответствующего диаметра. При проектировании установки убедиться, что вблизи трубы не будут находиться легковоспламеняющиеся предметы.
  3. Лучшим выбором будет одновременный монтаж газового нагревательного котла и соответствующего ему коаксиального дымохода.
  4. Место выхода дымохода должно располагаться примерно на метр-полтора выше уровня камеры сгорания газа. Для достижения оптимального расположения дымоходную систему можно удлинит, но монтаж в ней более двух колен приведет к образованию завихрений с резкому снижению ее эффективности.
  5. Коаксиальная труба соединяется с выходным патрубком камеры сгорания газового котла с помощью хомута. Он фиксируется посредством двух болтов.
  6. После этого собираем дымоходную систему в соответствии с спроектированной конфигурацией.
  7. Между собой колена дымохода также фиксируются посредством хомутов.
  8. На выходном участке дымохода формируем небольшой уклон вниз, так, чтобы конденсирующаяся влага самотеком удалялась из системы.
  9. На верхнюю наружную часть коаксиального дымохода может надеваться защитная флюгарка.

Утепляем коаксиальный дымоотвод

При низких отрицательных температурах на улице некоторые участки коаксиального дымоотвода вполне могут промерзать, что отрицательно сказывается на его эффективной работе. Для того, чтобы избежать негативных моментов — такие участки необходимо утеплять. Казалось бы это разумное решение, но сама конструкция «труба в трубе» сводит на нет любое утепление». Вместо этого лучшим выходом будет уменьшение сечения дымоходной системы. В том случае, если на оголовке дымохода наблюдается обмерзание – попробуйте сделать покороче внутреннюю трубу системы. В этом случае смерзания конденсата можно избежать. В крайних случаях практикуется установка двух раздельных стальных труб, одна из которых забирает воздух, а другая выводит продукты сгорания.

Плюсы и минусы коаксиальных систем дымоудаления

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

  1. Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
  2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
  3. Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

В чем преимущества коаксиальных дымоходов?

Вот чем они так хороши:

  • Высокий КПД, благодаря хорошо нагретому поступающему воздуху.
  • Компактность – ведь вместо двух массивных труб по объему получается одна.
  • Отсутствие необходимости дополнительной вентиляции.
  • Высокая экологичность.
  • Безопасный для человека воздух в котельной – ведь котел в этом случае берет уже «свой», специально поставляемый кислород.
  •  Снижение стоимости отводящих систем.
  • Решение проблемы с конденсатом в дымоходе.
  • Значительное снижение топливных расходов для бани.

Еще одно преимущество такого дымохода: поступающий холодный воздух хорошо хранит стены от чрезмерного перегрева.

А вот что может не порадовать, так это риск обмерзания трубы малого диаметра. Это происходит из-за того, что температура топочных газов при выходе из дымохода оказывается уже низкой – ведь она греет попутно внутреннюю трубу. А потому образование конденсата для коаксиальных дымоходов – норма. Вот только при уличной температуре -15 градусов, что для России абсолютно нормально, труба может обмерзнуть со всеми неприятными последствиями.

Существует даже мнение, что коаксиальные дымоходы вообще не подходят для суровых зим России – они изначально были разработаны для широт более южных стран. Потому и обмерзают. А вот некоторые эксперты полагают, что такое обмерзание – всего лишь результат неправильного проектирования дымохода, и не более. Но итог один: турбонадув, оцинкованная камера и горелки из-за промерзания и обледенения быстро выходят из строя, и ремонтировать их дорого.

Но как видно из практики, обмерзают обычно те модели, у которых в погоне за высоким КПД температура дымовых газов практически доходит до точки росы – для этого диаметр дымохода уменьшают до минимума. Для южных континентов это ничего не меняет, а вот в русскую зиму с ее далеко не самой меньшей температурой -15˚С дымоход обмерзает практически до остановки самого котла. И сами производители отвечают на этот вопрос так: «Мы не тестировали систему при таких температурах». То есть чем уже труба коаксиального дымохода, тем менее она приспособлена к зиме. Просто возьмите себе это на заметку.

Правила размещения коаксиальных дымоходных систем

Небольшая длина коаксиальных дымоотводных систем диктует строгие рамки их размещения. Самым частым методом установки является прямое прохождение сквозь стену на улицу. Более редко при монтаже наблюдается прохождение коаксиальных дымоходных систем через перекрытия или через крышу. Наиболее эффективно коаксиальный дымоходный трубопровод работает, если он имеет строго горизонтальное расположение. В том случае, если газовый нагревательный котел расположен в неудобном месте для такого вывода – можно сделать вывод и через крышу, используя вертикальные участки конструкции.

готовый комплект

Состав конструкции коаксиального дымохода

Стандартная конструкция коаксиального дымохода для газовых котлов состоит из следующих основных частей:

Прямые трубы – из них формируется канал дымоходной системы

Соединительные элементы (тройник или поворотный участок),предназначены для соединения прямых участок и подсоединения дымохода непосредственно к газовому котлу. Участок прочистки, предназначен для проведения регулярных регламентных работ,

Место для сбора водяного конденсата – продукты сгорания газа несут в себе водяной пар, который по мере охлаждения может скапливаться на стенках. Для предотвращения его попадания в камеру сгорания и формируется такой участок.

Верхний наружный участок дымохода – предназначен для защиты внутренних контуров дымоходной коаксиальной системы дымохода от воздействия атмосферных условий: снега или дождя, а также для защиты от ветра.

Из каких материалов чаще всего изготавливают коаксиальные дымоотводы?

Промышленное производство элементов коаксиальных дымоотводов для газовых нагревательных котлов ведется из многих материалов:

Трубы, изготовленные из нержавеющей стали. Это, пожалуй самый долгоживущий материал, но такое оборудование имеет повышенную цену.

Трубы из оцинкованной стали – такие устройства продаются дешевле, но они в большей мере подвержены коррозии.

Кроме того, различные участки дымоотвода, а также наружная и внутренняя трубопроводы могут быть изготовлены из самых разных материалов, вплоть до высокопрочных полимеров.

Что дает установка коаксиального дымоотвода?

комплект для монтажа

Самым главным преимуществом размещения коаксиального дымоотвода для газового нагревательного котла является тот факт, что забор свежего воздух для постоянного поддержания сгорания в топке происходит снаружи помещения. В этом случае вы не будете испытывать дискомфорта из-за выжигания кислорода в помещении, не столкнетесь с излишней сухостью воздуха. Использование коаксиальных дымоходов позволит избежать частого проветривания помещения, в котором находится газовый котел

Это особенно важно в холодную погоду, ведь при проветривании через окна вы остужаете воздух в помещениях, а для обратного нагрева требуется повышенный расход теплоносителей и энергии

Кроме того, воздух поступающий по контуру коаксиального дымохода при движении с улицы в топку сгорания нагревается, что облегчает реакцию горения и увеличивает эффективность вашего газового котла. При постоянном притоке свежего воздуха, нагретого до комнатной температуры – газ в топке вашего котла сжигается полностью, значительно повышая КПД всей системы отопления.

Стоит отметить, что полное сгорание топлива повышает и экологичность отопительной системы – вы не загрязняете окружающий воздух несгоревшими элементами.

Также продукты сгорания при прохождению по контуру выброса отдают часть своего тепла поступающему извне свежему воздуху. Это снижает риск возникновения возгораний внутри трубы на участках со скопление несгоревших частиц. Коаксиальная труба имеет температуру наружной поверхности значительно более низкую, чем классический дымоход, что снижает противопожарные требования к ее установке. Таким образом, коаксиальные трубы (при соответствующей изоляции, конечно) можно проводить сквозь деревянные стены или перекрытия, что невозможно для обычного стального дымохода. Система газового обогрева с коаксиальным дымоотводом создает полностью замкнутый контур сгорания топлива, в котором кислород для постоянного горения забирается из уличного воздуха и туда же выводятся продукты сгорания. Это создает комфортную атмосферу в помещении, где расположен газовый нагревательный котел

Это немаловажно, так как газовые водонагревательные бойлеры зачастую размещаются в обитаемых помещениях, например, в кухнях

схема монтажа

Широкий ассортимент

Схемы установки сэндвича

Сделать дымоход из модульных сэндвич-труб можно 3 способами:

  1. Вертикальная часть располагается на улице, крепится к наружной стене здания. Горизонтальный дымоотвод пересекает внешнее ограждение, заходит в дом и подсоединяется к патрубку котла (печи).
  2. Вертикальный дымовой канал проходит через крышу, опускается в котельную и заканчивается сборником конденсата. Теплогенератор подключается к нему горизонтальной трубой.
  3. Ствол опять пересекает все кровельные конструкции, но присоединяется к отопителю напрямую, без кармана и горизонтальных участков.

Первый вариант подходит для готовых домов любого типа – каркасных, кирпичных, бревенчатых. Ваша задача – поставить котел у внешней стены, вывести сэндвич на улицу, потом закрепить основную трубу. По финансовым и трудозатратам это самый выгодный способ монтажа дымохода.

Установить модульную систему по второй схеме значительно сложнее. В одноэтажном доме придется пройти потолок и кровельный скат, устраивая противопожарные разделки. В двухэтажном доме трубопровод попадет внутрь комнаты и заставит вас подумать о декоративной облицовке. Зато не понадобится обходить свес крыши и фиксировать конец дымохода растяжками.

Последний вариант годится для банных буржуек и каминных топок. Первые сильно греются и практически не конденсируют, вторые прячутся за отделкой из огнестойкого гипсокартона. Чтобы организовать охлаждение сэндвич-канала, в пространстве между облицовкой и трубой предусматривается вентиляция. Выше на фото показаны конвекционные решетки, удаляющие нагретый воздух из-под обшивки каминной топки.

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi

Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

  • удлинен оголовок,
  • конструкция воздухозаборного канала особо защищена,
  • выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм

Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы

При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм. Коаксиальный дымоход Viessmann

Коаксиальный дымоход Viessmann

В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

  • СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 6 365 hits)
  • СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 2 664 hits)
    dec007f9af930ef54d024d0bebe54610.jpg:large

    4d01afbefb8dd909a26bbcb60c52edcf.jpe

  • Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 6 592 hits)

2020 stylekrov.ru

  • Безопасность
  • Виды крыш Мансардная
  • Плоская
  • Скатные
  • Стеклянная

Кровельные материалы

  • Керамопласт

Натуральные
Ондулин
Поликарбонат
Шифер
Кровельные работы
Мягкая кровля
Металлическая
Ремонт
и облуживание

  • Виды работ

Герметики
Протекание
Стропильная система

  • Мауэрлат

Обрешетка
Черепица

  • Гибкая

Металлочерепица
Устройство кровли
Утепление и изоляция

  • Гидро- и пароизоляция

Теплоизоляционные материалы
Утепление
Двутавры и швеллеры
Элементы крыши

  • Вентиляция

Водостоки
Дымоходы
Конек
Лестницы
Отлив
Снегозадержатели
Фронтон

Требования к материалу дымохода по нормам СНиП

Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.

Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.

Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.

Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.

Требования к помещению, в котором располагается газовое оборудование

Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.

Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.

В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.

Требования к дымоходам газовых котлов соответственно нормам СНиП

Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла

Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.

При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.

При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.

Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.

Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.

Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.

Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.

Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.

Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.

В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.

Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.

Требования к соединительным частям по СНиП

Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.

Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.

Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.

Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.

Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.

После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.

Максимальная длина коаксиальных и раздельных дымоходов.

Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа. Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

Коаксиальные дымоходы.

Такие дымоходы являются наиболее популярными для настенных котлов. Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу. Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания. Их длина ограничивается четырьмя или пятью метрами. При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией. Все возможные варианты установки изображены на нижнем рисунке.

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

  1. Отведение через стену (самый простой вариант)
  2. Вывод в центральный дымоход типа LAS
  3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.

Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума. Теперь рассмотрим LAS систему, там все абсолютно также:

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.

Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

 Раздельные дымоходы.

Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.
  • Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

  • Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
  • Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
  • Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

  1. Наружное и внутреннее расположение дымохода. Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
  2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха. Утепление дымохода – обязательное действие для северных регионов
  3. Коллективные и индивидуальные системы дымоотвода. Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
  4. Горизонтальное и вертикальное размещение. Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной

  • быстрый монтаж;
  • подходит для любого типа отопительного устройства;
  • хорошие показатели тяги при соблюдении всех правил установки;
  • возможность использования в многоэтажных домах;

Недостатки:

при монтаже требуется дополнительное согласование с Санэпиднадзором; Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.
неправильный монтаж может привести к обледенению оголовка и снижению тяги

Заледенение оголовка – следствие неправильной организации дымоотвода

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

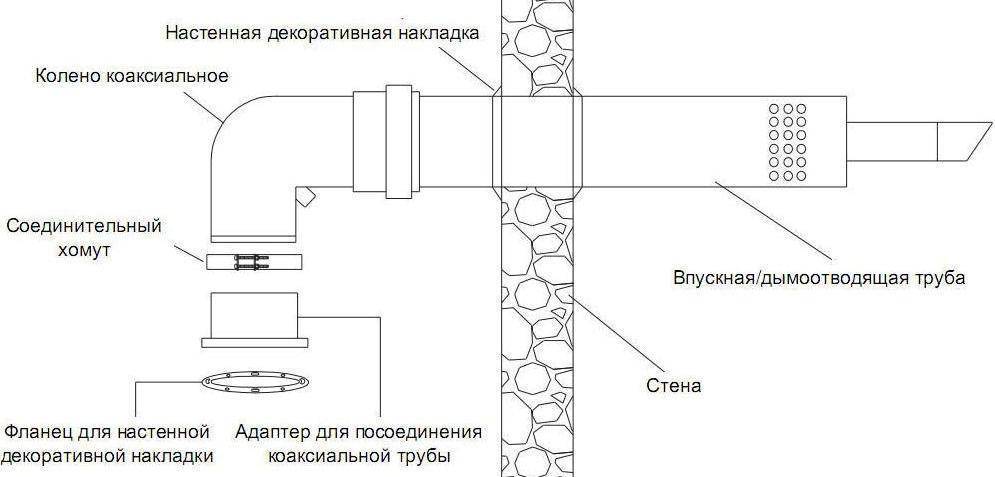

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Особенности монтажа

Схема монтажа дымохода

Обычно, дымоходы подобного типа устанавливают с котлами, имеющими закрытую камеру сгорания, напольного либо настенного типов, размещенных на любом этаже. Направление дымохода определяется индивидуально для каждого отдельного случая. Дымоход может быть расположен в вертикальной, горизонтальной либо наклонной плоскости.

В котлах, оборудованных принудительной циркуляцией используют исключительно горизонтально расположенные дымоходы. Если нет возможности обеспечить выход трубы через одну из стен на улицу, то прибегают к вертикальной установке коаксиального дымохода. Причиной этому могут быть недостаточная ширина улицы, близость расположения окон, нарушение облика фасада и т.д.

Для монтажа применяют коаксиальные колена, хомуты, фланцы и адаптеры для подсоединения. Для того чтобы не нарушить дизайн помещения, рекомендуется приобрести специальные декоративные накладки, в тон стилю и оформлению помещения. В случае необходимости удлинения трубы нужно пользоваться исключительно хомутами, отказавшись от применения подручных средств, в виде клеящих смесей и герметиков.

В целях соблюдения пожарной безопасности отверстие дымохода должно возвышаться над котлом не менее, чем на 1,5 м. Отверстие дымохода должно немного превышать диаметр самой трубы. При выводе трубы наружу ее нужно слегка наклонить под углом более 3 градусов для того, чтобы облегчить отток конденсата. Для предотвращения засорений воздуховода выход следует располагать не ближе, чем 1,5 м от поверхности грунта.

При устройстве сложных коаксиальных дымоходов следует рассчитывать длину таким образом, чтобы она была не более 3 м с количеством колен не более двух. Выход трубы в любом расположении должен отстоять от оконного проема не меньше, чем на 0,6 м. При этом расстояние от труб подачи газа должно превышать половину диаметра внешней трубы коаксиального дымохода.

Несмотря на то, что работы по монтажу коаксиального дымохода не кажутся достаточно сложными, все же их проведение лучше доверить специалистам, которым известны все требования и меры безопасности, с соблюдением которых самому порой не справиться. И это уже не беря в расчет то, что материалом для изготовления дымоходов, обычно, выступают трубы из нержавеющей и оцинкованной стали, работать с которыми довольно непросто и небезопасно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
