Как превратить газовый баллон в коптильню?

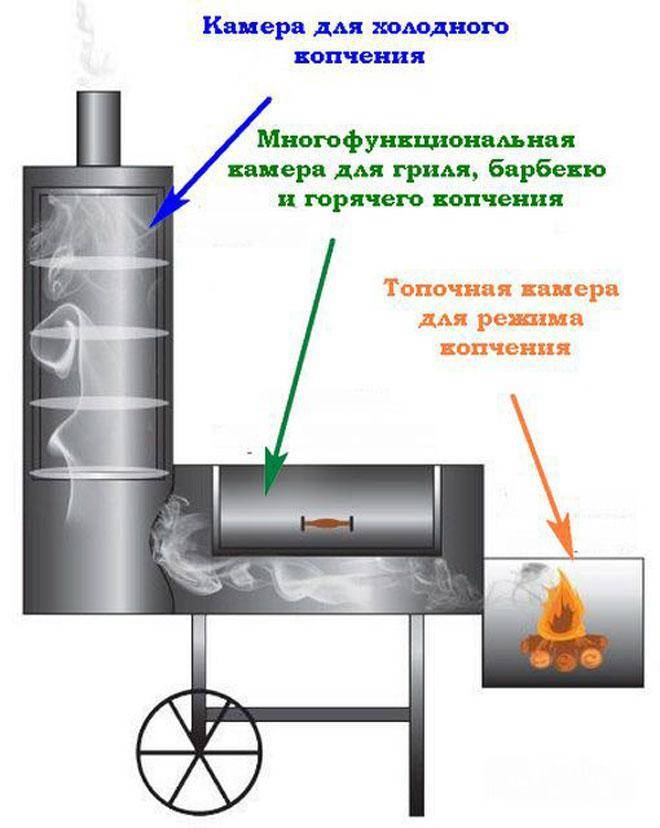

Коптилка из трёх баллонов

Из трёх баллонов получается установка, позволяющая готовить продукты разными способами — мангал-коптильня-барбекю 3в1. Такая мангал коптильня из газового баллона коптит горячим и холодным способами, а также готовит мясо на гриле. Этот аппарат состоит из трёх ёмкостей — топки, гриля и коптильной камеры холодного копчения.

Читайте сейчас: Коптильня из нержавейки в домашних условиях

Изготовление топки

Эта часть размещается горизонтально и для неё используется самая маленькая ёмкость:

1. Вырезать боковую стенку на ширину 1/3 окружности.
2. Сделать из вырезанной части откидную крышку для загрузки дров и закрепить её на петлях.
3. В дне баллона вырезать квадрат 100х100мм для поддувала и также закрепить на петлях.
4. Изготовить и установить колосниковую решётку длиной, соответствующей длине корпуса, и шириной 1/3 диаметра.

Камера для гриля и горячего копчения

Отсек для гриля и мангала изготавливается аналогично топке:

1. Вырезать и установить откидную крышку.
2. Сделать пропилы для шампуров.
3. Приварить вдоль откидной крышки на 5см ниже края стенок крепления для решётки.

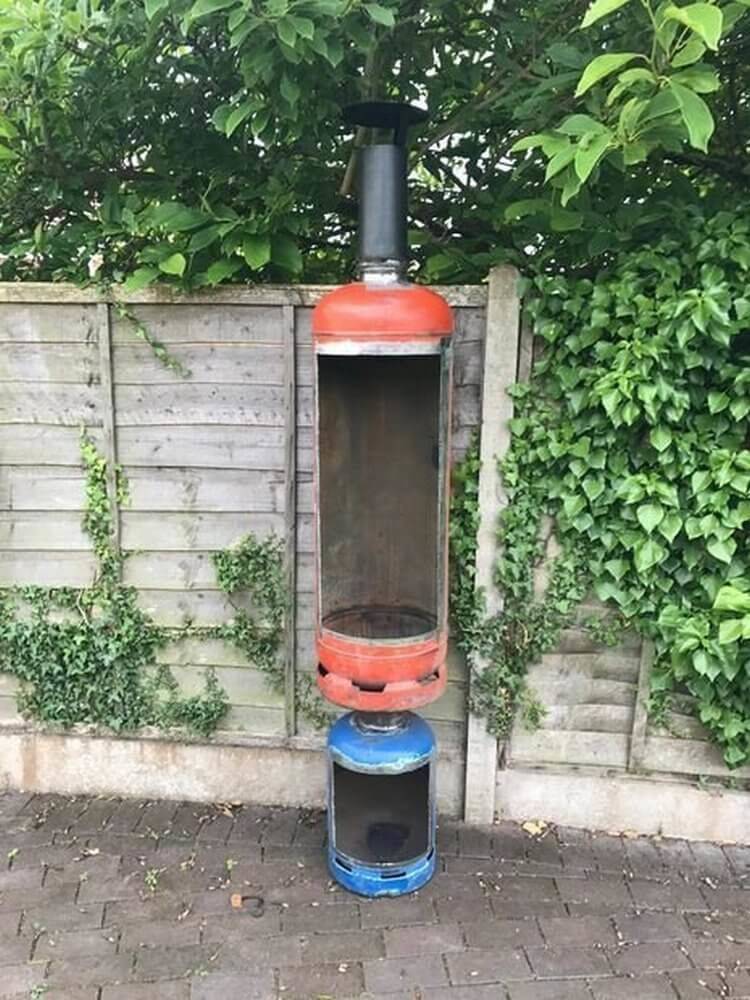

Коптильная камера холодного копчения

Этот отсек изготавливается из ёмкости самого большого размера и устанавливается вертикально, отверстием для вентиля вниз:

1. Вырезать дверцу на всю длину баллона и шириной 1/3 окружности.
2. Закрепить дверцу на петлях и прикрепить к ней крючок или шпингалет.
3. Через каждые 15см к боковым стенкам приварить крепления для решёток.
4. В верхней части коптильной камеры вырезать отверстие Ø100мм.
5. Прикрепить к этому отверстию дымоход.
6. Изготовить и закрутить в отверстие, оставшееся от вентиля, дренажную пробку для слива конденсата и воды при мытье камеры.

Сборка

Собирается мангал коптильня на подставке из труб или уголков при помощи электросварки. Отверстия между частями неправильной формы и имеют размер около 100х100мм. Они вырезаются одновременно на прилегающих частях так, чтобы эти элементы можно было соединить между собой без зазоров.

Пошаговая инструкция по сборке состоит из следующих пунктов:

1. Установить на подставке гриль-камеру.
2. Соединить топку и гриль. Соединительные отверстия располагаются в верху топки на конце, противоположном поддувалу и в нижней части гриля, на дне баллона.
3. В верхней половине гриля возле отверстия для вентиля и в нижней части коптильной камеры прорезать соединительные отверстия. Соединить элементы между собой.

Чертеж сборки мангала-коптильни

Коптильную установку из газовых баллонов можно изготовить в домашней мастерской любым мастером, знающим, как сделать коптильню из бочки.

Обработка готовых элементов

Если смотреть чертеж коптильни, то можно заметить только составные элементы и их размеры. А ведь мангал и коптильня также должны быть гладкими и окрашенными, чтобы хорошо смотреться на загородном фоне.

К тому же механическая обработка устраняет ржавчину, которая вызывает взрывы во время горения и порчу продуктов питания из-за специфического дыма. Поэтому баллон и остальные части после сборки рекомендуется обработать:

• Дрелью или болгаркой с насадкой-щеткой;
• Жаростойкой краской по металлу (краску обязательно надо наносить на гладкую поверхность в два слоя).

Понятно, что последняя актуальна только для наружного применения. В качестве красящего состава прекрасно зарекомендовала себя продукция Dali и High Heat. Разумеется, для мобильного металлического источника огня рекомендуется выбирать матовую краску черного цвета.

Сборка и сварка узлов

Для придания жесткости коптильню из баллона необходимо укрепить ребрами жесткости. Для этого к внутренней поверхности приваривают металлические уголки. Процедура сборки выполняется в следующей последовательности:

1. Коптильню ставят на подставку или к ней приваривают ножки.
2. Топка соединена вместе с коптильной камерой.
3. Дымоход подключен.

После сварки всех элементов конструкции проверяется тяга. Если машина не работает должным образом, проверьте правильность сборки.

Подставка для коптильни

Если агрегат стационарный, безопаснее соорудить подставку. Для этого используются металлические уголки. Они привариваются к цилиндру перпендикулярно. Чтобы конструкция была более устойчивой, профиль внизу усилен дополнительными металлическими уголками.Качество швов контролируется, так как курильщик должен выдерживать большой вес. Преимущество фиксированной конструкции в том, что на подставке можно соорудить дополнительные полки для дров и кухонных принадлежностей.

Изготовление и сварка ножек

Если коптильня из газового баллона своими руками собирается как переносная конструкция, рационально сделать съемные ножки.

Для этого в нижней части емкости просверливаются отверстия и на ножки привариваются гайки.

Изготовление дымохода и топки

В некоторых случаях возможно разжечь огонь прямо в корпусе коптильни. Практичнее соорудить отдельную топку, так как в этом случае можно будет использовать агрегат как для холодного, так и для горячего копчения. Для изготовления духовки понадобится еще один баллон меньшей емкости.Очаг делается по следующему принципу:

1. В цилиндре 2 отверстия: под вентилятор и для заправки топлива.
2. Внутри между очагом и вентилятором закреплена решетка, предотвращающая попадание огня в камеру.
3. Независимо от вида дыма, необходимо построить дымоход. В случае горячего копчения он может быть непродолжительным. Для холодного приготовления берут более длинную трубку, чтобы дым лучше охладился.

Чтобы конструкция трансформировалась, соединение дымохода между камерой и топкой должно быть съемным, чтобы можно было использовать агрегат для холодного и горячего копчения.

Установка решетки и поддона

В коптильню установлена ​​решетка для продуктов и поддон для сбора жира. Готовые устройства можно использовать как решетку:

• грили с ножками для микроволновок или духовок;
• улучшенные приспособления из форм для пельменей и др.

Если диаметр готовых решеток не подходит для коптильни, подставку для еды лучше соорудить самостоятельно. Для этого используются металлические прутья. Если внутрь коптильни положить трубку, то с помощью крючков можно легко подвесить куриные или рыбные тушки.

Внизу камеры с продуктами установлен съемный металлический поддон для сбора жира с краями, чтобы скопившаяся жидкость не перетекла в емкость и не испортила вкус продуктов. Для облегчения очистки накрывайте сковороду пищевой пленкой перед каждым приготовлением.

Покраска и декорирование готовой конструкции

Правильный подход к отделке готовой конструкции позволит превратить коптильню в неповторимый элемент экстерьера. Придать оригинальности помогут кованые детали: ножки, ручки. Для удобства перемещения устройства по территории смонтированы колеса. Установка дополнительных столешниц и подставок для продуктов, дров и посуды ускорит и упростит процесс приготовления.Для бензобака, который долгое время находился в эксплуатации, важна покраска. Это не только сделает внешний вид привлекательным, но и продлит жизнь конструкции. С помощью термостойкой краски удастся скрыть сварные швы, защитить поверхность от коррозии и высоких температур. Для покраски выбираются термостойкие краски и лаки. Ограничений по цвету нет, но практичнее использовать черную краску. Хорошо скрывает следы пригорания и копоти.

Подготовительные работы

На сегодняшний день во многих крупных строительных магазинах можно легко купить уже готовую коптильню, но ее стоимость иногда бывает чересчур высокой. Гораздо дешевле сделать коптильню своими руками из подручных материалов, например, как в нашем случае из газового баллона. Качество продуктов, приготовленных в ней, также будет высоким.

Коптильня из газовых баллонов

Для изготовления коптильни, как на фото, потребуется газовый баллон АГ-50. Его емкость должна составлять более 50 л.

Все подготовительные работы можно объединить в три этапа:

1. Удалить из баллона остатки газа. Откройте вентиль, переверните баллон верх дном и выпустите газ. На клапан его выхода нанесите мыльную пену, сделанную из средства для мытья посуды. Так осуществляется проверка наличия газа в баллоне. Если мыло пениться, то газ в баллоне еще есть. Все работы с баллоном следует выполнять вдалеке от открытого огня и людей.

   Работать с баллоном можно только после того, как из него полностью удален газ

2. Баллон хорошо промыть водой для удаления всех остатков газа и осадка от него. Ножовкой спилите горловину на баллоне. Для предотвращения возгорания от чрезмерного нагревания металла, место спила регулярно поливайте холодной водой.
3. Полностью заполнить баллон водой. При помощи шланга залейте воду в образовавшееся отверстие. В процессе заполнения, баллон следует периодически встряхивать. После этого воду слейте. Делайте это вдалеке от дома, так как жидкость имеет сильный запах метана.

Внимание! Не пренебрегайте личной безопасностью – запрещается резать или сваривать баллон без предварительной его очистки от остатков газа и других веществ. Все работы проводите только после полного выхода газа

Вырезаем крышку коптильни

После полной очистки баллон становится безопасным. Теперь его можно разрезать. Положите баллон набок и сделайте метки мелом там, где должны быть дверцы. При помощи болгарки в баллоне вырежьте отверстие, оставив только в целости те места, где должны быть петли

Обратите внимание, что боковые части (кольца) должны оставаться нетронутыми. Немного ускорить процесс можно за счет использования различных резаков по металлу

Разрезать баллон можно болгаркой

Теперь следует прикрепить к дверце петли. Использовать можно любые дверные железные петли. В качестве крепления к ним вполне сгодятся обычные болты. Но надежнее будет петли приварить сварочным аппаратом. После этого дверь окончательно выпилить и зачистить все острые края. С внешней стороны дверцы приделать ручку. Для большего удобства ручку обтягивают огнеупорным не нагревающимся материалом. Купить его можно в хозяйственном магазине.

Изготовление топки и дымовой трубы

Для топки можно использовать половину баллона на 50 литров или баллон на 20 литров. Ее необходимо вынести отдельно, чтобы добиться эффекта копчения, ведь, в противном случае, получиться обыкновенный гриль. В днище баллона на 50 литров вырезается отверстие наполовину высоты. Такое же отверстие делается и в днище меньшего баллона.

По образцу баллона для коптильни выполняется дверца, через которую будет осуществляться загрузка дров. Отверстия совмещаются друг с другом и производится прихватка с помощью сварочного аппарата. После того как становится очевидным правильное положение двух модулей, производится накладка шва. С противоположного бока в баллоне для топки делаются отверстия, которые будут служить поддувалом.

Совет! Если в наличии нет второго баллона, то топку можно соорудить из листового материала. Она может быть квадратной или прямоугольной.

Итак, к спиленной болгаркой горловине приварите железное колено. В него вставьте дымовую трубу. На верхушке сделайте заслонку, чтобы регулировать количество дыма. Она крепится к трубе на болтик или делается полностью съемной.

В другой боковой части вырежьте отверстие. Через него в коптильню будет поступать дым из топки. Топочную емкость можно сделать из листов металла (4 мм) или бака несколько меньших размеров. Ее делают с двумя отверстиями для закладывания опилок и для поддувала. Между топкой и баком коптильни установите колосник, так как открытый огонь может испортить продукты. Лучшим решением будет предусмотреть небольшой переход в виде трубы. Помните, горячее копчение осуществляется при высоких температурах.

Для холодной коптильни трубу, соединяющую топку и бак, максимально удлиняют, чтобы дым доходил к продуктам уже в охлажденном до 19-25 градусов виде. Конструкция коптильни может предполагать две съемные трубы: одна для горячего копчения, другая – для холодного.

В нижней части бака для продуктов установите металлический лист, обернутый фольгой для сбора лишнего жира. Менять фольгу придется после каждого использования. К верхней части прикрепите металлическую трубу, на которую подвешиваются куски мяса или рыбы.

Собранный коптильный агрегат можно дополнительно с внешней стороны оснастить столиком для продуктов.

Коптильня из газового баллона своими руками — подготовка баллона

Баллон для бытового газа можно использовать для изготовления мангала. Длительный срок службы гарантирован благодаря толщине его стенок – 3 мм. Чтобы сделать мангал газового баллона коптильней, необходимо выполнить следующее.

Выбранный баллон емкостью 50 литров (тип АГ-50) осматривается: он не должен быть поражен проникающей коррозией.
Вентиль необходимо выкрутить газовым ключом. Перед этим нужно стравить весь газ, перевернув баллон дном кверху. Проверка наличия газа выполняется с помощью влажной мочалки и мыла: наличие пузырей возле клапана на поверхности пены свидетельствует о том, что в баллоне еще есть газ под давлением.
Для дальнейшей безопасной работы с баллоном, его нужно дважды промыть водой, полностью заполнив емкость. Чтобы вода заливалась быстрее, требуется отпилить горловину ножовкой по металлу. Полотно необходимо периодически охлаждать водой, чтобы избежать возгорания и взрыва остатков газа.
Мелом или маркером наносится разметка на корпусе баллона для вырезания крышки. Сама крышка будет изготовлена из вырезанной части.
Резку металла после тщательной промывки емкости выполняют болгаркой. При этом боковые кольца баллона должны оставаться целыми.
Острые кромки после резания металла следует зачистить.
Для того чтобы крышка могла закрываться и открываться, устанавливают петли. На противоположной стороне для упора крышки приваривают полочку из уголка шириной 10-15 мм. Коптильня из газового баллона будет удобнее в использовании, если к крышке прикрепить ручку.
Из труб или уголков изготавливают ножки, которые приваривают к нижней части баллона

Важно, чтобы конструкция была сбалансированной и устойчивой, для чего ножки должны быть расставлены широко. Рекомендуемая высота столика – 90 см, что нужно учитывать при изготовлении ножек.
Коптильня из газового баллона (фото см. ниже) должна быть оснащена небольшим столиком для приготовления мяса.

ниже) должна быть оснащена небольшим столиком для приготовления мяса.

Коптильней со столиком в использовании будет удобней

В дополнение рассказа о том, как сделать коптильню из газового баллона – видео с полезными советами специалиста.

Как удалить газ

Чем новее баллон, тем больше вероятность сохранения в нем газа. Его рекомендуется устранить одним из следующих способов:

• Заполнение емкости водой через шланг с последующим отливом;
• Погружение баллона в ванну, наполненную водой;
• Укладка емкости на дно 1,5-2 метровой ямы с последующим поджиганием фитиля, идущего внутрь непосредственно баллона.

В последнем случае необходимо соблюсти дистанцию и частично засыпать баллон грунтом, чтобы он при возможном взрыве не взлетел (хотя для такой взрывной силы емкость должна располагать большим объемом газа) а через пару дней не пришлось смотреть видео тематического чрезвычайного происшествия.

Технология самостоятельного изготовления

Конструирование многофункционального очага своими руками из газового 50 л резервуара следует начать с проектирования. В идеале коптильню-мангал лучше нарисовать в 3D в любом доступном графическом редакторе. Обязательным минимумом является эскиз на бумажном носителе от руки, чтобы хотя бы примерно представлять, сколько уйдет дополнительно металлопроката различного сортимента (уголок, труба круглая и профильная).

Техника безопасности

Основными требованиями при работе с сосудами под давлением с легко воспламеняющимися газами являются:

1. стравливание пропан-бутановой смеси, если она осталась внутри баллона;
2. аккуратное откручивание вентиля;
3. заполнение внутреннего пространства водой минимум на 12 часов.

Сливать жидкость следует в зонах участка, не предназначенных для посадки растений. В 90% случаев баллон режется УШМ с оснасткой по металлу, инструмент следует использовать правильно:

• диск «болгарки» должен располагаться слева от ее корпуса, чтобы абразивная оснастка набегала на заготовку сверху, а искры вылетали под ноги оператора;
• направление реза от себя по ходу вращения диска;
• при шлифовании сварки, кромок плоскость оснастки УШМ должна находиться минимум под углом 15 градусов к обрабатываемой поверхности.

В противном случае гарантирован неконтролируемый отскок, чреватый травмами конечностей. Для осколков лопнувшего на больших оборотах диска спецодежда практически не является препятствием, поэтому запрещено снимать защитный кожух во время работы.

Изготовление мангала

Для жаровни, эксплуатируемой поочередно в режиме мангала и продуктовой камеры коптильни, потребуется целый 50 л пропановый баллон. Его размечают и разрезают следующим образом:

• крышка – длина по всей высоте резервуара от утолщающего кольца возле днища до начала закругления горловины, ширина примерно 1/3 от длины окружности баллона, приваривается сбоку на петлях к баллону;
• посадочные поверхности для шампуров – вертикальные прорези на одном бортике получившейся чаши, сквозные отверстия напротив них;
• отверстие дымохода – лучше прорезать в верхней части со стороны горловины;
• входное отверстие – при горячем способе копчения дымогенератор врезается в корпус мангала снизу, отверстие имеет овальную форму, вытянутую по горизонтали, для трубы, отходящей от дымогенератора, при холодном способе копчения отверстие имеет круглую форму и меньший размер.

Для удобства эксплуатации заслонок на корпуса резервуаров привариваются уголки, которые станут направляющими для заслонок, оснащенных ручками.

Сооружение дымогенератора

С конструкцией генератора дыма немного сложнее:

• баллон следует обрезать до 0,5 м в высоту, приварить обратно дно или горловину;
• изготовить в верхней части отверстие для стыковки с мангалом;
• установит решетку для опилок;
• вырезать крышку для доступа внутрь дымогенератора.

Внимание: В момент копчения продуктов мангал должен быть герметичным, а при жарке мяса на углях необходим доступ воздуха к ним для горения. Поэтому вместо классических отверстий по бокам корпуса снизу вырезается люк, а кусок корпуса становится заслонкой-шабером

Дымоход и опорное устройство

Ножки универсальной жаровни можно выполнить несколькими способами:

1. выложить кирпичом;
2. сварить из уголка или профильной трубы классические козлы;
3. использовать б/у подставку от швейной машины;
4. вырезать в вертикально установленном 50 л баллоне посадочные поверхности полукруглой формы под диаметр жаровни;
5. уложить друг на друга и прихватить сваркой несколько автомобильных металлических колесных дисков.

Кроме существующих схем стоек, ножек и опорных узлов, домашний мастер может использовать собственный вариант.

Для дымохода подойдут стальные трубы подходящего диаметра. Основными нюансами при этом не рекомендуется врезать дымоход в отверстие, из которого был выкручен вентиль баллона, лучше установить трубу в верхней точке цилиндрической конструкции, при открытой крышке мангала дымоход становится неэффективным, применяется только во время копчения деликатесов.

Внимание: Минимальная высота трубы для обеспечения тяги составляет 1,5 м от топки дымогенератора, в которую заложены смоченные опилки

Сборка мангала с коптильней, грилем и барбекю — пошаговая видео-инструкция

На последнем этапе коптильня собирается из полученных заготовок:

1. жаровня мангала устанавливается на ножки или подставки;
2. снизу к ней приваривается дымогенератор, также опирающийся на собственные лапки или ножки;
3. сверху в мангал вваривается дымоход.

В отличие от кирпичной печи-барбекю или мангала конструкция готова к немедленной эксплуатации, тягу можно проверить сразу же.

Ну и вот пара пошаговых видео-инструкций:

Топка для баллона

Некоторые хозяева отдают предпочтение мангалу, сооружаемому из баллона, который не включает в себя коптильню. В таком случае в топке нет необходимости. Но если владелец дачи задумал оборудовать свой баллон под коптильню, то без специальной емкости не обойтись.

Чтобы изготовить дополнительную емкость для розжига щепы потребуется лист толщиной 4 мм. Металлический лист нужно разрезать с тем расчетом, чтобы получились одинаковые части, из которых можно сделать компактный коробок.

Топкой может послужить другой баллон, но его необходимо разрезать, отметив треть от всей длины. Образовавшаяся полость в будущей топке закрывается листом, закрепляясь сваркой. Или же нужно отрезать верхушку от баллона и приварить к отрезку. Должен получиться мелкий баллон. Процедура такая же, как и с изготовлением коптильни. Вырезается дверка. Приделывается ручка.

Такой бочонок надо приделать к основному баллону. На торцевых частях обоих изделия удаляется металл. Необходимо сделать полоску в ширину 2−3 см. Далее к нижней части коптильни приваривается топка, чтобы две щели на обоих баллонах расположились напротив друг друга. В этом же месте делается заслонка.

Конструкцию можно сделать другой. В обоих изделиях проделывается по одному отверстию. К отверстиям прикрепляется гофра, соединяя топку и коптилку. Таким образом, дым будет попадать в емкость с продуктами, и не возникнет опасности попадания открытого огня в саму коптильню.

Сооружение ножек

Чтобы продукты и жар не опрокинулись

Предпочтительнее делать опоры съемными. К емкости привариваются 4 болта. Далее берутся 4 трубки одинакового диаметра с болтами. В трубках изготовляется резьба, и в дальнейшем они накручиваются на болты. Таким способом трубки можно отвинтить в любую минуту, а конструкцию поместить в автомобиль.

Вместо ножек можно соорудить более сложную конструкцию, при которой появится возможность транспортировки коптильни по всему двору без каких-либо затруднений. Технология монтажа опор такая же, но в нижней части уголков приделываются маленькие колеса. Такие колеса можно снять с детского велосипеда, если такой транспорт имеется в наличии.

Зачастую основа коптильня делается не съемной. Наоборот, конструкцию дополнительно усиливают, чтобы она получилась стационарной. Тогда и риски опрокидывания существенно снижаются.

Очистка баллона

Когда баллон выбран, следует приступить к его очистке. Для начала нужно выпустить весь газ и открутить вентиль. Это часто бывает непросто, потому что вентиль может приржаветь к горловине, он может быть законтрен или даже прихвачен сваркой. Многие пробуют применять различные средства для размягчения ржавчины, применяют большой газовый ключ, или сбивают вентиль молотком, чтобы сдвинуть его по резьбе

Делать это нужно осторожно, чтобы не вызвать искр. В любом случае, пока вентиль с баллона не удалён, резать его нельзя, потому что в нём наверняка остаётся газ

После того, как вентиль так или иначе откручен, у вас на баллоне остаётся открытая горловина. Через неё баллон нужно полностью заполнить водой. Будьте внимательны, возьмите тонкий шланг и заполняйте небольшой струйкой, так как в горловине может образоваться воздушная пробка, и она вас обманет — вы решите, что баллон залит полностью, а это окажется не так.

Когда вы убедитесь, что вода заполнила ваш баллон до самого горлышка, можно аккуратно болгаркой отрезать горловину по кругу. И резать нужно ниже уровня воды.

Есть ещё один способ убедиться, что газа внутри не осталось. Баллон кладётся набок, в его горловину засовывается конец длиной тряпки, смоченной в горючей жидкости, и второй конец поджигается. За время, пока она горит, вы успеете отойти в укрытие. Тряпка догорит, произойдёт хлопок, и это будет означать, что газа в баллоне точно не осталось.

Вот смотрите видео об этом способе:

В итоге у вас должен оказаться пропановый баллон, полностью, гарантированно очищенный от остатков газа.
