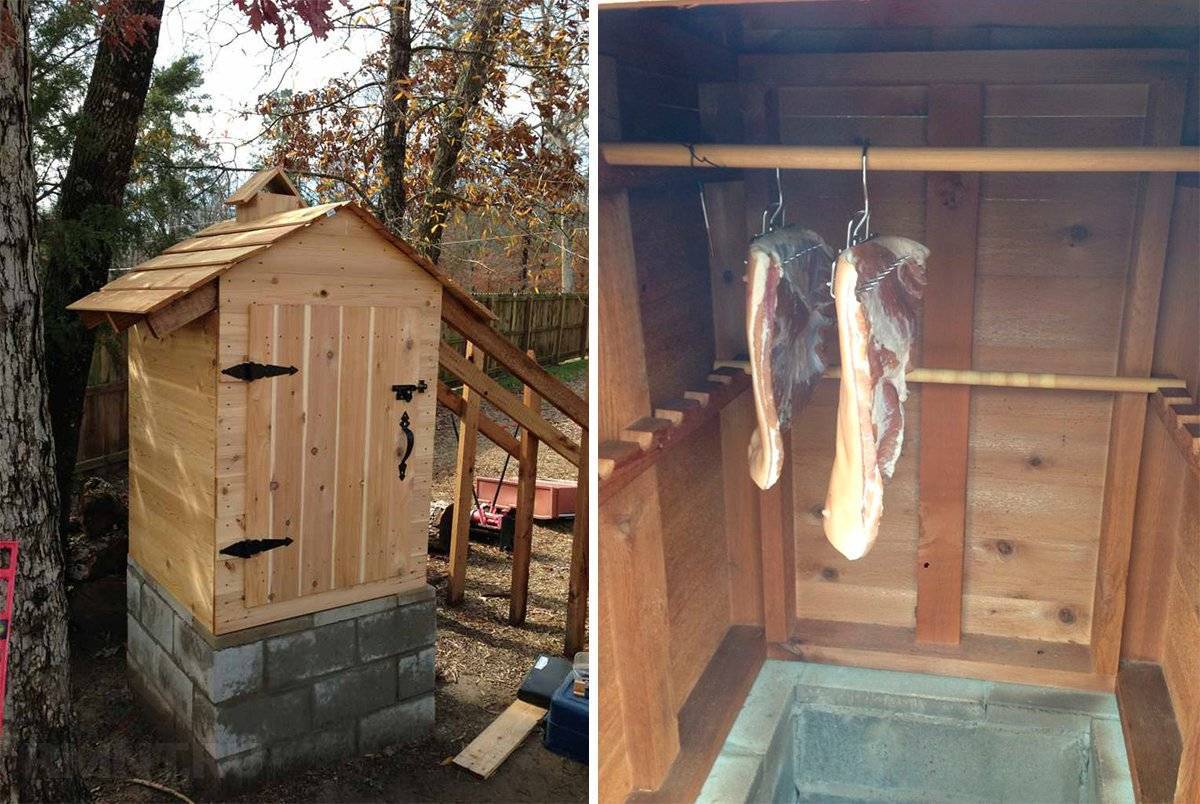

Деревянная коптильня-домик своими руками

Как построить деревянную коптильню в виде домика с односкатной крышей своими руками

При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.

Проектирование коптилки

Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:

• место установки;
• желаемые размеры;
• тип крыши — односкатная или двускатная;
• вид копчения — холодное или горячее;
• при холодном копчении тип дымогенератора — отдельно стоящий или в земле.

Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.

Сделать такой аппарат можно также из деревянной бочки. Сделанная своими руками коптильня из бочки обладает всеми достоинствами коптильни в виде домика.

Необходимые материалы

Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:

• бруски сечением 50х50мм для каркаса;
• доски, вагонка или фанера для обшивки стен и крыши;
• поддон для сбора жира 40х70 см;
• рейки для решёток размером 80х50 см;
• дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
• лист шифера или профнастила для крыши.

Процесс изготовления

Для сборки корпуса необходимо:

1. Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
2. На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
3. Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
4. После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
5. В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
6. Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
7. Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
8. Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
9. Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
10. Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.

После сборки устройство ставится на место эксплуатации.

Схема деревянной коптильни

Изготовление двухскатной крыши

Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:

1. все вертикальные стойки берутся одинаковой длины;
2. над передней и задней стенками из брусков собираются два равносторонних треугольника;
3. вершины треугольников соединяются бруском;
4. при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.

Схема двухскатной крыши

Самодельный дымогенератор для коптильни

Если на участке нет возможности разместить полноценную топку и длинный дымовой канал, для получения дыма пригодится дымогенератор. Это компактное устройство не требует много места, а изготовить конструкцию можно из подручных средств — старого огнетушителя, консервной банки, отрезка трубы большого диаметра. Еще понадобятся более тонкие трубки для дымохода, компрессор (можно аквариумный), штуцер, емкость для сбора конденсата.

Простейший дымогенератор состоит из элементов:

• корпус, где происходит тление щепы без доступа воздуха;
• дымовая труба;
• система охлаждения.

В нижней части емкости размещается колосник для щепы, пространство под ним используется для накопления золы. Доступ нужного для горения воздуха осуществляется через нижнее отверстие с заслонкой.

Устройство дымогенератора

Посредством патрубка устройство присоединяется к дымопроводу. Для регулирования подачи дыма предусматривается эжектор в виде подвижной трубки, вставленной в патрубок.

Опилки укладывают в емкость и разжигают через нижний клапан. Дым, проходя по трубке, частично очищается и подается в коптильную камеру. Движение газов активизируется с помощью компрессора.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Из чего лучше сделать шкаф для копчения

Для коптильни домашнего производства подойдёт любая ёмкость из экологически чистых материалов без специфического запаха. Также эта ёмкость должна быть герметичной, иметь возможность боковой или верхней загрузки. В домашних условиях приспосабливают следующие предметы:

Железные трубы большого диаметра, бочки, бидоны. Труба есть не у каждого, а покупать дорого, поэтому оптимальное решение — коптильня из бочки на 100–200 литров. Чем больше объём, тем вместительнее получится коптилка и тем удобнее загружать и доставать продукты. Из холодильника или газовой печки. Менее предпочтительный, чем бочка, вариант, так как приспособить это оборудование несколько сложнее. Холодильные корпуса часто применяют для изготовления компактных коптилен, корпус которых содержит все элементы: дымогенератор, коптильную камеру и сушилку. Металлические шкафы (несгораемые сейфы для оружия, инструментов или хозяйственных принадлежностей). Деревянная коптильня. Натуральное дерево — экологичный и доступный материал, из которого достаточно просто построить камеру для копчения. Он несколько уступает в практичности и долговечности металлу, но при правильной обработке эта разница сводится к минимуму. Для изготовления шкафа горячей обработки следует использовать только лиственные породы — хвойные могут дать привкус смолы. Капитальное строение. Конструкция из кирпича или камня будет актуальна для тех, кто планирует заниматься копчением в промышленных масштабах или близких к ним по объёму

Важно помнить, что кирпич внутри камеры нельзя оставлять открытым. Со временем он напитает влагу (конденсат), которая в совокупности с продуктами горения даст неприятный затхлый запах

Для универсальной установки холодного и горячего копчения можно использовать деревянные бруски или доски. Несмотря на простоту, такие коптильни получаются достаточно функциональными для обработки продуктов дымом заданной температуры, чаще холодным.

Самый простой шкаф для копчения получается из дерева

Коптильня горячего копчения из листов металла своими руками

Далее мы расскажем об изготовлении конструкции, пригодной для технологии горячего копчения, которая выполнена из листов металла.

Вначале подготовьте все необходимое для работы, в частности:

• пару металлических листов размерами 156,5х61 сантиметр, а толщиной – 0,2 сантиметра;
• тонкие арматурные пруты;
• болгарку;
• метр;
• сварочный аппарат;
• угол столярный.

Процесс изготовления не представляет собой ничего чрезвычайно сложного, главное – четко следовать приведенной ниже инструкции. Итак, алгоритм действий в данном случае должен быть следующим.

Шаг первый. Вначале возьмите один металлический лист и разделите его на четыре одинаковые части. Последнее условие должно соблюдаться, если будущая коптильня планируется с квадратным сечением. Резку листа проще всего выполнять при помощи болгарки.

Шаг второй. Далее выполните капельную сварку пары листов. При этом, используя столярный угол, добейтесь того, чтобы две плоскости были соединены под прямым углом. После этого приступайте к сварке оставшихся сторон.

Шаг третий. Чтобы конструкция получилась полностью герметичной, проварите все внутренние швы

При этом важно, чтобы все действия проводились с предельной аккуратностью

Шаг четвертый. Возьмите второй металлический лист, вырежьте из него днище будущей конструкции. Приварите это дно к предварительно сваренному коробу.

Шаг пятый. Теперь можете смело приступать к изготовлению крышки. Вначале возьмите болгарку и нарежьте с ее помощью четыре одинаковые полосы нержавеющей стали, размеры которых несколько превышают внешний габарит готового короба. Далее приварите к корпусу крышку. В результате у вас должна получиться достаточно глубокая крышка, которую можно будет с легкостью надевать на корпус коптильного приспособления.

Шаг шестой. Можно сказать, что коптильня своими руками почти готова. Но чтобы работа была уже полностью завершена, приварите к корпусу удобные ручки и пару уровней металлических стержней. Помимо того, внизу необходимо приварить стержни, посредством которых будет крепиться поддон, необходимый для сбора жира и соков. Что же касается верхнего ряда прутов, то он необходим для того, чтобы вешать крюки с мясом, рыбой или же салом.

Для более детального ознакомления с процессом изготовления рекомендуем ознакомиться с приведенным ниже тематическим видеороликом.

Видео – Собственноручное изготовление коптильни горячего копчения

Стоит добавить, что в описанной выше конструкции можно коптить практически любые продукты. В роли же теплогенератора будет выступать электрическая плитка. Если же вам необходимо добиться более высоких температур, то лучше разжигайте костер.

Ниже приведен еще один любопытный вариант создания горячей коптильни в домашних условиях.

Крупные многофункциональные коптильни

К ее преимуществам относится то, что ее можно приспособить и для горячего, и для холодного копчения. Некоторые домашние мастера сооружают целые уличные комплексы с барбекю, мангалом, варочной рабочей поверхностью.

Какие инструменты и материалы потребуются

Затеяв строительство коптильни из кирпича своими руками, необходимо обзавестись такими материалами:

• кирпичом (керамическим для облицовки передней и боковых стенок, огнеупорным для сооружения камеры и топки);
• глиной или другими сухими смесями;
• дверцей для камеры (деревянной или железной);
• решетками;
• металлической крышкой;
• емкостью для приготовления раствора.

Из инструментов необходимо подготовить:

• лопату, чтобы выкопать фундамент;
• строительный уровень;
• шпатель и кельму;
• дрель с насадкой для замешивания раствора.

Какой использовать кирпич и как его укладывать

Кирпичная коптильня горячего копчения своими руками возводится из огнеупорного и керамического кирпича. Силикатный материал здесь не используется, так как он не справляется с высокими температурами.

Кирпич выбирается исходя из его функциональности:

• для укладки топки применяется огнеупорный кирпич;
• в камере используется керамический кирпич, так как максимальная температура нагрева здесь не превышает 120 градусов;
• основание изготавливается из бетонной плиты. Если речь идет о сооружении небольшой коптильни, можно сделать кирпичный фундамент с подушкой из щебня и песка.

Расчет материалов

Какое количество расходных материалов понадобится для строительства, стоит высчитывать в индивидуальном порядке. Здесь все зависит от размеров и типа конструкции коптильни.

Стандартными размерами уличной коптильни являются:

• длина – 25 см;
• высота – 6 см;
• ширина – 12 см.

Выкладывается коптильня в один кирпич. При подсчете необходимого количества кирпича учитывается высота, ширина и длина конструкции.

Имея под рукой грамотно спроектированный чертеж, можно подсчитать и требуемое количество материалов. Помимо кирпича понадобится просчитать количество раствора. Также надо иметь все комплектующие: колосники, дверцы, крышку, зонтик для задвижек дымохода.

Коптильня стационарного типа

Если позволяет площадь территории, можно установить капитальную коптильную конструкцию. Этот процесс затратный, но результативный. Изделие будет исправно снабжать хозяев вкусными блюдами и украшать участок. Для успешной работы нужно следовать пошаговым советам:

• на 40 см в глубину залить фундамент по размеру коптильного шкафа;
• от фундамента прокопать канал длиной от полутора до двух с половиной метра, по желанию;
• сварить металлический короб или сложить из кирпича углубление;
• поместить в канал трубу и присоединить ее к топке;
• после затвердения фундамента начать выкладывать кирпичные стены, попутно монтируя прутья;
• установить на сооружении крышку или дверку.

Коптильня из кирпича

Коптильня холодного копчения из кирпича — прочная надежная конструкция, строительство которой требует навыков каменщика. Можно соорудить универсальный вариант для горячего копчения или приготовления продуктов на гриле.

Перед началом строительства выбирают место на участке и подготавливают фундамент. Особенность кирпичной коптильни — внутренний дымоход. Дым от тлеющей щепы поступает в каналы и шахты, охлаждается и заполняет коптильную камеру. Для кладки используют только огнеупорные материалы.

Чертеж коптильни холодного копчения из кирпича дает наглядное представление, как можно использовать огонь сразу для 2 вида обработки продукции — внизу коптильная камера, сверху мангал.

Понадобятся материалы и инструменты:

• огнеупорный кирпич, глина, вода;
• дверцы, заслонки, решетки и крюки для продуктов, колосник, крышка;
• лопата, ведро, шпатель, строительный уровень, шнурка.

Кладка ведется порядово. Швы плотно заполняют раствором и затирают для обеспечения воздухонепроницаемости. Внутри сооружения формируют дымоход с расчетом, чтобы естественная тяга стимулировала движение разогретых газов в определенном направлении.

Кладка коптильни из кирпича

В верхней части топки предусмотрен металлический поддон для разогрева опилок. Скорость прохождения дыма и температура регулируются заслонками, закрепленными в просветах каналов. Вокруг зольника в кладке устраивают зону теплоизоляции, куда засыпают мелкую речную гальку.

Виды коптилен на стружках, опилках и дровах

Существует несколько разновидностей коптилен, у каждой из которых есть свои особенности: домашние, из металла, из кирпича, для дачи, для разных продуктов, из подручных средств.

Водные и электрические коптильни с гидрозатвором: круглые и прямоугольные

Водные коптильни имеют вертикальную ориентацию. На дне конструкции расположена топка для дров, сверху находятся крюки для подвешивания продуктов.

Водоотвод, расположенный над топкой, помогает регулировать внутреннюю температуру. А гидрозатвор не выпускает дым из нее.

Аналогичным образом устроена и электрическая коптильня, за исключением того, что дым в нее подаётся посредством опилок, а не древесного угля.

Это обеспечивает более стабильную температуру и требует меньшего контроля над процессом копчения. Форма и размеры электрических коптилен не имеют определённых стандартов и варьируются в зависимости от предполагаемого количества продуктов и финансовых вложений. Размер меняется от 30×120 до 60×240 см.

Цилиндрическая самодельная коптильня из бочки: класс «эконом»

Чистая бочка с вырезанным дном может использоваться как коптильня для небольшого количества мяса, птицы или рыбы.

Подготовленная бочка помещается на подставку, для удобства проделываются углубления или яма для топки и розжига. Дым образуется естественным образом.

В отдельных случаях используют цемент и заливают им фундамент. Используйте металлические или деревянные трубки в качестве стеллажей, на которых располагаются продукты.

Перед первым применением убедитесь в отсутствии влаги на мясе и в том, что дрова не отсырели.

Рекомендуется использовать древесную щепу, опилки или уголь для разведения огня. Чтобы получить как можно больше дыма, добавьте опилки или лиственничную древесину. Установите термометр, если хотите вручную контролировать температуру. Рекомендуемый размер конструкции — 60×120 см.

Внимание! Никогда не используйте бензин или другие средства для розжига. Помимо того, что это огнеопасно, вы рискуете испортить продукты вредными испарениями

Каменная или бетонная большие стационарные коптильни

Отдельный вид коптильни — конструкция из дерева или бетонных блоков. Несмотря на то что такие сооружения самые сложные для постройки, они вмещают много мяса и идеально подойдут для большой семьи.

В них проще контролировать температуру, что значительно снижает пожароопасность. Владельцам просторных помещений рекомендуется установить вентиляторы в приспособлениях для копчения, чтобы дым обрабатывал всю еду, находящуюся в них.

Так как стены со временем покрываются копотью, укладывайте продукты таким образом, чтобы они не касались стен или потолка.

Основные элементы бетонной коптильни:

• топка;
• место для продуктов (стеллажи, крюки, решётки);
• дымоход;
• терморегулятор.

Элементы могут варьироваться в зависимости от ваших нужд, дополнительно вы можете пристроить мангал, хранилище для дров или кухонной утвари.

Размер вашей коптильни может быть рассчитан на предполагаемое количество мяса и его вес. Рекомендуемые параметры — 30 см x 60 см.

Совет. Если вы планируете не только готовить, но и хранить мясо в коптильне, тщательно упаковывайте продукт во избежание попадания бактерий и насекомых.

Фото интересных коптилен: смокер паровоз, домик, промышленный шкаф, камин

Фото 1. Коптильня такой конструкции, объединенная с мангалом, называется смокер. Изделию часто придают форму паровоза.

Фото 2. Стационарную коптильню можно изготовить в виде небольшого домика.

Фото 3. Шкаф промышленной коптильни выше человеческого роста, что позволяет одновременно коптить много продуктов.

Фото 4. Коптильня может стать прекрасным дополнением к камину. Получится многофункциональное сооружение.

Вариант №3. Коптильня из ведра

Алгоритм действий в данном случае должен выглядеть следующим образом.

Шаг первый. Берется ведро, на его дно засыпается одно- или двухсантиметровый слой древесных опилок. Внизу. Приблизительно в десяти сантиметрах от днища ведра, ставится решетка, на которую укладываются продукты, предварительно подготовленные к процедуре копчения.

Шаг второй. Далее ведро следует закрыть крышкой и поставить на костер. Разводится огонь, а до тех пор, пока не закончится копчение, крышку открывать не нужно.

Шаг третий. Когда из-под крышки начнет просачиваться пар или дым – это значит, что процедура копчения успешно началась

Также важно, чтобы сама конструкция при этом не перегревалась. Поначалу, когда подготовленный продукт лишь просушивается (на этом уходит примерно ? всего времени, которое занимает процесс), температура внутри корпуса должна составлять около 80-90С, а в течение всего оставшегося времени, то есть непосредственно при копчении – 120С

Шаг четвертый. Чтобы определить текущую температуру в коптильне, необходимо выполнить всего лишь одно простое действие – покапать на крышку воду. И если та не будет кипеть, а только испаряться безо всякого шипения, значит, с температурой все в порядке. Мясо или рыба будет коптиться грамотно, а в конечном счете не сварится.

Шаг пятый. Для регулировки температуры необходимо отгребать угли или же подкладывать в коптильню топливо. Как правило, процедура копчения занимает от 30-ти до 45-ти минут. Поначалу коптильню придется пару раз снять с костра и, быстро сняв крышку, попробовать пищу. Когда же вы достаточно освоите процесс, необходимости в данной манипуляции уже не будет.

Шаг шестой. Когда копчение закончится, ведро следует снять с костра и, как только оно остынет, извлечь продукт и немного его просушить. Стоит заметить, что, к примеру, в походе поддон для скапливания жара не потребуется.

Стационарная коптильня: как сделать, устройство

Если позволяют площадь и рельеф участка, можно построить стационарную коптильню холодного копчения. Конструкция представляет собой коптильную камеру, соединенную с топкой посредством дымохода. Территория должна иметь небольшой склон для обеспечения естественной тяги дыма.

Камера

Камеру изготавливают из дерева или металла, оборудуют плотно прилегающей дверцей и трубой для отвода дыма. Можно выложить коптильню из глиняного кирпича, установив сооружение на прочный фундамент.

Камеру размещают с таким расчетом, чтобы между ней и топкой образовался перепад высот. За счет разницы давления создается естественная тяга, заставляющая дым двигаться вверх.

Топка

Топку устраивают из кладочных жаропрочных материалов или металла. Для периодической очистки ее снабжают зольником с дверцей. Подача дыма регулируется заслонкой. Как правило, при розжиге ее держат закрытой, чтобы не испортить продукцию первыми едкими продуктами горения.

Конструкция дымохода

Задача этого важного элемента конструкции — осаждение смол и других канцерогенных веществ, содержащихся в дыме, а также снижение температуры копчения. Чем длиннее дымоход, тем эффективнее происходит сжигание дымовых газов и очищение их от продуктов горения

Конструкция представляет собой трубу длиной 2 и более метров. Ее изготавливают из металла, а чаще просто отрывают в земле туннель. Копоть и конденсат оседают на частицах грунта, а почвенные бактерии отлично справляются с канцерогенными отходами.

На участке выбирают естественный склон, наверху устанавливают камеру, внизу организуется топка. Для дымохода выкапывают канавку, накрывают листами металла и засыпают землей. Коптильня холодного копчения своими руками готова, можно проводить испытания.

Дымоход в земле
