Самостоятельное изготовление коллектора для теплого пола

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Модульная схема по деревянному основанию

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

Теплый пол на деревянном основании

Фото укладки труб теплого пола

Смесительные клапаны

С учетом необходимого эффекта есть различные способы подключения. Каждый из них в обязательном порядке подразумевает установку смесительных клапанов. Эти приборы необходимы для соединения горячей и холодной воды. Последняя подается из контура отопления, первая — из котла. Регулировать систему можно автоматически либо вручную, что требует дополнительной установки управляющего сервопривода. Бывает два типа смесительных клапанов.

Двухходовый сервопривод

Этот сервопривод также называется питающим. Его основное отличие от обычных вентилей состоит в возможности проводить воду только в одном направлении. При неверном обратном монтаже клапана он начинает неправильно функционировать и быстро выходит из строя.


“Питающий” – проводит воду только в одно направление

В качестве запорной части для него используется шар или специальный шток. Регулировка производится либо разворотом шара, либо перемещением штока. Для проведения этих манипуляций применяются электроприводы.

Самый популярный способ — термостатическая головка, оборудованная водяным датчиком, который производит регулярный контроль за температурой теплового носителя. С учетом полученных данных головка включает или отключает клапан. Так, из обратки теплоноситель подается регулярно, а из котла — только по мере надобности.

Принцип работы устройства объясняет основное преимущество коллектора, который оборудован питающим клапаном. Полы с этим оборудованием не перегреваются, это значительно увеличивает их время службы. Невысокая пропускная возможность клапана создает плавную регулировку температуры теплоносителя, значительные скачки в этом случае исключаются.

Питающие клапаны характеризуются легкостью в монтаже и последующей эксплуатации. Они довольно часто находятся в схеме самодельных коллекторов для теплого пола, но имеют некоторые ограничения в применении. Двухходовые устройства не советуют ставить в системах, которые работают в помещениях размером более 250 квадратных метров.

Трехходовые системы

Трехходовые элементы устроены по-другому. Это оборудование объединяет в себе работу перепускного подающего клапана и байпасного вентиля. Клапан состоит из корпуса с одним подающим и двумя выводными отверстиями. Для регулирования применяется или вращающийся шар, или специальный шток.

Особенность этого типа устройства состоит в том, что регулировочная часть перекрывает поток полностью, а распределяет поступающую воду, перемешивая ее. Температура корректируется автоматически, для этого клапан имеет приводную систему, принимающую сигналы с разных датчиков.


Подобные клапаны имеют сервоприводы

Как правило, трехходовые клапаны оборудуются сервоприводами, которые управляются термостатическими датчиками или погодозависимыми контроллерами. Сервопривод активирует запорный механизм, устанавливающийся в требуемое положение для получения необходимого показателя нагретого теплоносителя и обратки.

Погодозависимые контроллеры требуются для регулирования мощности системы с учетом погоды. Например, во время сильного похолодания помещение начнет остывать намного быстрей, то есть системе отопления будет гораздо трудней выполнять работу.

Чтобы облегчить задачу, нужно повысить затраты теплового носителя и увеличить температуру. К основным недостаткам трехходовых элементов относится значительная пропускная возможность. При этих условиях даже незначительное смещение в регулировке может привести к резкому изменению температуры воды.

Трехходовые элементы применяются для коллекторов, установленных в помещениях размером более 250 кв. м и систем с большим количеством контуров. Более того, они используются для конструкций, которые оборудованы погодозависимыми датчиками, определяющими требуемую температуру пола учитывая атмосферные условия.

От чего зависит выбор коллектора

Выбор наиболее подходящей модели оборудования данного типа зависит от используемой схемы монтажа теплого пола и месторасположения коллектора

Важно помнить, что конструкция коллектора включает в себя теплоносители, характеризующиеся различным уровнем нагрева, что делает данное оборудование крайне уязвимым элементом водяного теплого пола. Для его эффективной и полностью безопасной работы рекомендуется использовать узлы, выполненные из высококачественного материала, обладающего высочайшими прочностными характеристиками

Современный материал коллектора – нержавеющая сталь.

Наиболее часто сам смеситель изготавливается из латуни, однако, в последнее время на рынке можно встретить модели из нержавеющей стали. Окончательная стоимость изделия будет зависеть от его комплектности. При желании собственник помещения может как выбрать совсем простые варианты, так и модели, оснащенные различными датчиками, сливными вентилями и узлами терморегулирования.

Не меньшее внимание необходимо уделить выбору всех остальных узлов отопительной системы – терморегулирующей аппаратуры и насоса, которые должны иметь высокое качество и абсолютную надежность. В том случае, если планируется осуществить монтаж нескольких контуров отопления, допускается установка на каждом из них собственного терморегулятора и датчиков расхода

Такой коллектор на теплый пол поставляется в комплекте с термозондом, отводным устройством и смесительным краном, их монтаж не представляет собой ничего сложного и при необходимости может осуществляться своими руками.

Циркуляционный насос – важный элемент системы.

При обслуживании одним коллектором нескольких контуров, длина одной петли не должна превышать 115-118 сантиметров. В том случае, если водяной теплый пол монтируется в небольшом по площади помещении, допускается использование коллектора, выполненного из пластика и обладающего простейшей системой регулировки температуры.

В последние годы в конструкцию коллекторов для теплого пола все чаще добавляют различные управляющие элементы, которые позволяют использовать их не только в качестве распределительной системы, но и в качестве полноценного пункта управления всей отопительной системы помещения. Самым простым вариантом станет использование схемы, предусматривающей в конструкции коллектора, помимо общей трубы еще и управляющие вентили.

Регулирующий вентиль коллектора.

Такие решения отлично подойдут для теплых полов с водяными контурами, имеющими разную величину. Решив установить подобный коллектор теплого пола, необходимо заранее предусмотреть возможность механической регулировки каждого запорного клапана, что позволяет получать на выходе наиболее приемлемые результаты.

Более эффективной схемой устройства станет конструкция, обеспечивающая автоматическое функционирование коллектора, работа которого будет изменяться в зависимости от текущих температурных показателей теплоносителя. Подобные устройства вы можете увидеть на иллюстративных фото в статье. Такие схемы могут включать в себя большое количество самых разных элементов.

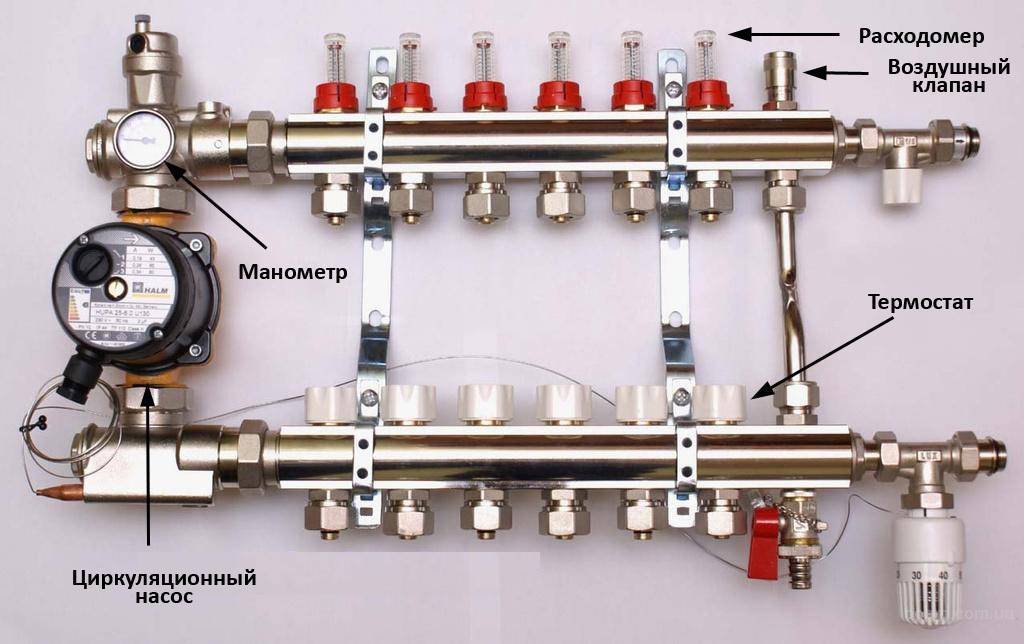

Схема устройства.

Входная система подачи горячей воды предназначена для равномерного распределения жидкости внутри системы. Всем тем, кто планирует самостоятельно устанавливать коллектор для водяного теплого пола, специалисты рекомендуют монтировать каждый вход свой регулировочный клапан. Справиться с этой задачей сможет даже рядовой собственник жилья, который не привык делать, что-либо своими руками.

Обратный коллектор, в который будет поступать остывшая жидкость из труб системы обогрева пола.

Балансировочный расходометр, который будет выступать в качестве основного регулирующего механизма, обеспечивающего равномерное прохождение теплоносителя по всему водяному контуру.

Датчик температуры.

Выпускной клапан, предназначенный для аварийного спуска воздуха. Он незаменим при чрезмерном увеличении давления в трубах. Датчики температуры, позволяющие контролировать температуру воды в системе

Важно помнить, что максимальный нагрев воды, который допускается в трубах водяного теплого пола, составляет 55°С

Циркулярный насос позволит повысить эффективность работы водяного теплого пола. Насос увеличивает скорость прохождения жидкости в системе и отвечает за смешивание теплого и холодного теплоносителя.

Каждый из описанных выше элементов очень важен для всей системы теплого водяного пола. Именно поэтому необходимо уделять как можно больше внимания их подбору и последующей установке.

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

Количество контуров, куда будет направлен теплоноситель. Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики. Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее. Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки. Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца. Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту. Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы. Они соединяются по конструкции чертежа в соответствии с назначением каждой. Соединение производится при помощи сварочного аппарата. Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются. Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне. Коллектор надо покрасить и высушить. Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

gidotopleniya.ru

Общие сведения

На сегодняшний день коллекторы, которые в народе называют гребенками, применяют для совокупного подключения ряда отопительных и сантехнических приборов. Внешне это устройство представляет цилиндрическую деталь с одним вводом и множеством отводов. Каждый отвод снабжается запорной арматурой. Принцип работы данного устройства следующий – вода или другая жидкость подается на ввод под давлением. Далее она распределяется по отводам, которые позволяют параллельно подключить несколько сантехнических приборов или, к примеру, несколько контуров системы теплого пола.

Коллекторное подключение позволяет обеспечить равномерный напор воды во всех сантехнических приборах при их одновременном включении. В случае использования гребенок в системах отопления, обеспечивается равномерный нагрев всех отопительных приборов (радиаторов или контуров теплого пола).

Схема использования коллекторов в системе теплого пола

Собрать гребенку из полипропилена своими руками довольно просто, причем для этого понадобится лишь набор тройников и шаровых кранов.

При этом устройство будет обладать рядом достоинств, таких как:

Устойчивость к коррозии. Герметичность, так как фитинги надежно свариваются друг с другом. Долговечность – на полипропиленовых стенках фитингов практически не оседает накипь. Дешевизна, благодаря тому, что цена полипропиленовых труб и фитингов не высокая. Надежность, так как полипропилен является достаточно прочным материалом. Возможность выполнить ровно столько отводов, сколько требуется. Возможность использовать изделие как для системы водоснабжения, так и для отопления.

По этим причинам многие специалисты предпочитают металлическим коллекторам устройства, собранные самостоятельно из полипропиленовых деталей.

Что такое узел коллектора в отоплении

Коллектор представляет собой узел из пластиковых (реже-металлических) труб, вентилей, манометров, клапанов, фитингов и остальных вспомогательных узлов. Коллектор предназначен для перемешивания теплоносителя, поступающего из разных отопительных контуров, и дальнейшего распределения по ним же. В результате смешивания температура жидкости выравнивается, соответственно, температура в отапливаемых помещениях остается постоянной и стабильной.


От правильной сборки коллектора зависит качество работы системы теплых полов.

Принцип работы любой системы отопления известен – нагретый теплоноситель после прохождения по всем контурам и трубам остывает, и под действием циркуляционного насоса или естественной циркуляции снова поступает в коллектор, где смешивается через трубу обратного хода (обратку). Пропорции нагретого и остывшего теплоносителя регулируются специальными клапанами, его температура контролируется тепловыми датчиками, датчиками погоды и датчиками давления. Если система отопления слишком протяженная или планировка дома не позволяет организовать естественную циркуляцию, то в коллектор включается циркулярный насос.

Обычно в квартире или в доме к котлу подключаются радиаторы, иногда самодельные регистры. В любом случае, температура теплоносителя в радиаторах должна быть в пределах 70-950С. При подключении системы «теплый пол», что часто делается в современных квартирах, температура теплоносителя не должна превышать 30-550С. Согласно санитарным нормам, максимальная температура теплого пола должна быть не больше 300 С, иначе напольное декоративное покрытие (линолеум, МДФ, ПВХ плитка) будет коробиться, воздух в помещении будет пересушенным, и ходить по горячей поверхности не очень комфортно.

Поэтому в таких случаях в систему включается коллектор – ведь разница температур в центральной системе отопления и в системе «теплый пол» существенная, а котел выдает только одно значение температуры. Еще одна причина установки коллектора – теплый пол имеет большую протяженность труб. Следовательно, общее давление в системе упадет. Для поддержания давления на требуемом уровне необходимо устанавливать циркуляционный насос, который входит в конструкцию коллектора.
