Отопительная дровяная печь из кирпича

Как выбрать место для печи

Печь может быть установлена в разных местах комнаты, но самым оптимальным ее расположением будет встраивание в стены между смежными помещениями. В этом случае, при небольшой площади дома можно обойтись одним отопительным сооружением, если теплоотдающая поверхность будет пропорциональна размерам помещений, в которые они выходят.

Очень важно правильно определиться с местом возведения кирпичной печи

Не рекомендовано устанавливать печь около внешней стены дома, так как она будет намного быстрее выстывать, и, по сути, бесполезно «обогревать улицу».

Выбранное для постройки место нужно хорошо промерить и учесть при этом некоторые моменты:

Важное значение имеет высота потолка комнаты, так как кирпичная печь должна хорошо вписаться в пространство по своей высоте.
Фундамент для печи должен быть больше ее основания на 110÷120 мм, и для него нужно тоже предусмотреть подходящей по размерам участок.
Дымоходная труба при ее выкладке вверх не должна наткнуться на балки перекрытия и на стропильные ноги кровельной конструкции.

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

• Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
• Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
• Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.
• Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

Особенности кладки очага своими руками

Печь, обогревающая напрямую

Печь представляет собой сложное сооружение. В ней перерабатывается топливо, генерируется тепло, а дым и продукты горения выводятся за пределы помещения.

Самостоятельная работа потребует схемы кладки кирпичей в каждом ряду. Такие чертежи называют порядовками. Дым внутри очага проходит сложный путь — нагревая поверхности, он стремится к выходу. Если каналы сложить неправильно, исчезнет тяга и газы, выделяемые при горении, будут поступать в комнату.

Для кладки применяют определенные типы кирпича, используют специальные растворы. Нетипичные материалы в условиях высокой температуры разрушаются, угарный газ проходит в образовавшиеся щели.

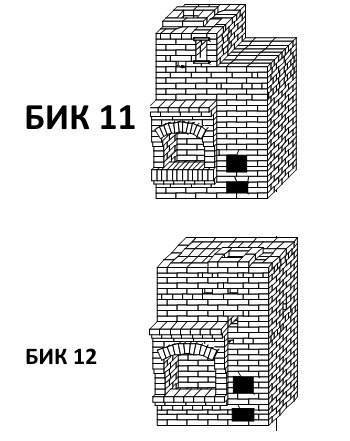

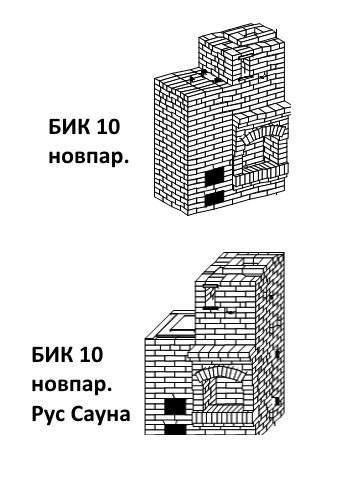

Какие модели колпаковой печи существуют

Стоит отметить, что видов данных печей очень много, ведь у каждого мастера свой вариант исполнения конструкции печи. Одними из самых популярных моделей являются двухколпаковые печи, которые отличаются от обычных наличием двух колпаков, один из которых находится над вторым.

Существуют и другие виды данных печей, среди которых:

• Колпаковые печи, в которые встроена камера для изготовления хлебобулочных изделий.
• Банные колпаковые печи.
• Колпаковые печи, которые используется только для отопления помещений.
• Варочные колпаковые печи, которые изготавливаются из керамических кирпичей.
• Варочно-отопительные печи.
• Колпаковые печи, которые оснащены камином.

Схемы отопительных печей для дачи

Выбор печи из кирпича зависит от наличия газового баллона и электроэнергии.

Если для приготовления пищи используется газ или электричество, достаточно возвести печку, предназначенную только для отопления.

Если в зимнее время на дачном участке отключено электричество и нет газа, следует выбрать печку на дровах с варочным настилом. Выбирая печь, учитывают, в какой части дачного дома будет располагаться отопитель.

Чертеж обычной кирпичной печи на дровах

Отопительная печь строится посреди домика или у стены. Если на даче несколько комнат, отопительное сооружение встраивается в проемы, сделанные в межкомнатных перегородках. Основными элементами печи являются:

• топка;
• поддувало (зольник);
• дымовые каналы (вертикальные или горизонтальные);
• дымовая труба.

Дачные отопительные печи кладут из красного (керамического) огнеупорного кирпича. Многие мастера выкладывают топочную часть огнеупорным шамотным кирпичом.

​

Фото 1. Примерный чертеж отопительной печи-голландки, подходящей для дачного дома небольшой площади.

Керамический кирпич кладут на несколько видов раствора. Так, для кладки основания подойдет цементно-песчаная смесь, для тела печки — глиняно-песчаная, для выкладки дымохода — известково-песчаный раствор. Шамотную топку кладут на глиняно-шамотный раствор.

Размер печи имеет большое значение для небольшого домика. К компактным отопительным печам для дачи относятся печь-голландка (3 х 5, 2 х 4 кирпича в основании), мини-печь (3 х 2 кирпича) и подобные им сооружения.

Для примера приведем схему маленькой голландской печи, вполне подходящей для отопления дачного дома с кухней и комнатой, общей площадью 40-46 квадратных метров.

Стены печи-голландки прямые, без ниш и декоративной кладки. Ключевые особенности конструкции:

• Внутри корпуса проходят три вертикальных дымовых канала.
• Ширина основания — 1010 х 510 мм (4 кирпича по длинной стороне, 2 — по короткой).
• Высота сооружения — 2 метра, но печь можно сделать на 2-3 слоя ниже или выше.

Печь строится из полнотелого красного кирпича. Для возведения потребуются:

• кирпичи керамические — 390 штук;
• смесь кладочная глиняно-песчаная — 2-2,5 упаковки по 20 кг;
• стальной предтопочный лист (100 х 50 см);
• колосник чугунный либо стальной (25 х 25 см);
• дверка для топки (25 х 21 см);
• дверка для поддувала (14 х 14 см);
• задвижка (13 х 13 см);
• асбестовый лист (100 х 50 см).

При проведении кладки домашнему мастеру рекомендуется использовать готовые разработки. Выше приведена послойная (порядовая) схема возведения печи.

Отопительно-варочная конструкция

Небольшая по объему печь с обогревательным щитком и варочной поверхностью идеальна для небольшого дачного домика. Ключевые особенности конструкции:

• Обогревательный щиток печи вертикальный (торцевой), он же является стенкой дымохода.
• Печь стоит на протяженных столбиках шанцах, что увеличивает теплоотдачу.
• У печи нет поддувала, а воздух для горения дров подается сквозь отверстия топочной дверцы.
• Это сооружение возводят на сплошном либо столбчатом фундаменте.
• Дно топочной камеры выкладывают наклонным, с подъемом к дымоходной трубе.

Справка! Нижний ряд кладки можно делать сплошным, без шанцев. Конструкция печи позволяет встроить духовой шкаф или водогрейный бачок в заднюю часть топки.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Приготовление раствора

Чтобы приготовить раствор, требуется запастись подходящей емкостью, а также ситом с ячейками 3х3 мм. Для работы со смесью понадобятся лопата, дрель-миксер и небольшая дощечка. В состав раствора войдут вода, песок и глина. Заготавливаемая вода должна быть чистой, без запаха плесени и с минимальным количеством минеральных добавок.

Если водопроводная вода на вашем участке загрязнена, постарайтесь заранее привезти ее в нужном количестве. Ее объем зависит от количества кирпичей, которые кладка будет содержать: так, на каждую сотню приходится от 15 до 20 литров жидкости. Для раствора необходим мелкофракционный песок. Его просеивают через сито, чтобы очистить от кусков щебня и гравия. Кроме того, требуется закупить глину высокого качества: именно от нее зависит прочность раствора.

Приготовление смеси начинается с того, что воду и глину смешивают в таких пропорциях, чтобы масса получилась не слишком жидкая, но и не слишком густая однородная масса.

После того, как она обретет пластичность, добавляют отсеянный песок в соотношении 1 литр на ведро воды. Проверить готовность раствора можно, опустив в него дощечку: толщина налипшей на него смеси должна быть не меньше 2 см. Когда желаемый результат достигнут, песок добавлять прекращают.

Маленькая печь для дачи из кирпича своими руками

Бесконечно большое разнообразие отопительных приборов и печей для обогрева помещения ставит современных хозяев загородных домов в трудное положение: что выбрать. Всё зависит от того, насколько используете свою дачу. Если вы там бываете 2 – 3 часа, то, конечно, не стоит возводить большое отопительное сооружение.

Вполне достаточно небольшой металлической конструкции, чугунки. Согреет помещение быстро и даст возможность вскипятить чайник. А если вы любитель тихой загородной жизни, то лучший выбор – это печка. Она только на первый взгляд кажется тяжеловесным крупногабаритным сооружением. И окупит кажущиеся неприятности с лихвой.

А если потрудиться и сделать её своими руками, то радость будет бесконечной.

О печах и их видах

Как правильно выбрать печь для дачи? Для этого нужно кое-что знать о них. Существует несколько разновидностей:

• смешанные (отопительно-варочные),
• отопительные,
• варочные,
• банные.

Наиболее функциональными будут смешанные печи, они и обогревают, на них можно готовить, нагреть воду. Встроенный камин или кованая дверка с жаропрочным стеклом позволят организовать качественный отдых и повысить эстетические составляющие помещения. Также немаловажна экономия пространства.

Смешанные печи ставит мастер, поскольку они имеют сложную конструкцию. А для дачи небольшой отопительный агрегат можно поставить своими руками.

Отопительные печи предназначены только для обогрева помещения, они могут иметь встроенный котел. Топить каменку можно дровами, углем, паллетами, можно подключиться к электроэнергии или к газовому снабжению. Как правило, котел имеет сеть труб для обогрева печи непременно имеют поверхность для установки емкостей с пищей, это может быть плита с конфорками разных диаметров, а может быть чугунный лист без конфорок.

Вышеописанный вариант – это современная классификация, при этом имеется множество проектов для создания теплотехнического сооружения своими руками. Более старая систематизация имеет такой вид:

• русская печь,
• голландка,
• шведка.

Русская печь – большое и сложное сооружение, её ставят исключительно любители старины и всего истинно русского, да и обходится она достаточно дорого.

Голландка к нам пришла в 18 веке, с тех пор исправно служит, шведка появилась позже и сразу полюбилась своей компактностью и практичностью, как бы сегодня сказали, это «два в одном»: и обогреватель и варочная панель.

Как сделать печь из кирпича своими руками — пошаговые инструкции

Существует несколько правил, которых необходимо придерживаться во время кладки кирпича:

1. Между сводом топки и подтопочной частью кирпичные швы могут достигать ширины до 1,3 сантиметра. В остальных местах 2–5 миллиметров.
2. Швы керамической и шамотной кладки не перевязывают из-за сильных отличий теплового расширения. Из-за этого также эти швы имеют толщину, максимально дозволенную для этих мест (5 мм).
3. Швы остальной кладки перевязываются.
4. Начинайте укладывать каждый новый ряд с угла. Контролируйте положение кирпичей при помощи отвеса или уровня. Можно натянуть вертикально верёвку вдоль углов конструкции. Это даст возможность не проверять каждый ряд уровнем или отвесом.
5. Дверки и заслонки крепите вязальной проволокой, которая закладывается в швы. Ещё это можно делать кляймерами, которые делают из полосы стали 25х2 миллиметра. Последним вариантом будет лучше крепить дверец топочной части, духовку и жаровые заслонки.

Отопительный агрегат

Топка — это начало возведения печи.

1. Даже мастера с большим опытом предпочитают выкладывать каждый ряд «на сухую», т. е. не добавляя раствор. Как только ряд сформирован, его переносят на цемент.

   Кладка первого плоского ряда, подтопочная часть

2. Первый ряд выкладывается сплошным слоем и строго по уровню. Он задаёт всё направление будущего сооружения.
3. В третьем ряду устанавливается поддувальная дверца. Её устанавливают по уровню. Обмотайте раму дверцы шнуром асбеста, чтобы уплотнить зазор между ней и кладкой из кирпича.

   Установка поддувальной дверцы

4. Затем шамотным и печным кирпичом выкладывается жаровая часть печки.
5. Перед тем как начать укладывать блоки, очистите их от пыли щёткой, смочите керамический кирпич. Шамотный кирпич ни в коем случае не смачивать. Раствор необязательно укладывать при помощи кельмы, можно руками. Это значительно проще, когда нужны тонкие швы в 3 миллиметра.

   Жаровая часть и колосники

6. Старайтесь сразу укладывать кирпичи в правильное положение. Их нельзя поправлять. Если что-то пошло не так, лучше уберите это кирпич, удалите с него раствор и положите заново.
7. Строго следуйте схеме-порядовке. Камера зольника перекрывается колосником. Его укладывают на шамотный кирпич, в нём предварительно необходимо вырезать пазы в размер решётки.
8. Топочная дверца устанавливается так же, как и поддувальная.

   Установка дверцы топки

9. Затем по схеме выложите топочную часть.
10. Если при возведении рядов топки вы выкладываете низкую плиту, то кирпичный ряд над дверцей топки немного сдвиньте назад. Таким образом, когда будет открываться тяжёлое чугунное полотно, кирпичи не опрокинутся.
11. Перекройте топочную камеру варочной плиткой или сводом. Под плитку уложите шнур асбеста, её нельзя фиксировать на цементную смесь.

    Варочная плита

12. Далее следуйте схеме-порядовке, выложите газовекторную систему.
13. Нижние канальные переходы должны быть на 30–50 процентов больше, чем верхний. Благодаря этому сажа будет скапливаться внизу в газовом конвекторе. Вычищать её оттуда гораздо проще.
14. Края перевалов необходимо скруглить.
15. Теперь можно начинать строить трубу дымохода.

Формируем свод

Свод печки может быть плоским и арочным. Первые делают, применяя фасонные кирпичи, которые выкладываются на плоский поддон. Чтобы этот поддон не рассыпался, он должен быть идеально симметричный. Для строительства арочного свода применяется шаблон (кружало). Делается это по следующей схеме:

1. На раствор устанавливаются подпятники. Их предварительно необходимо обрезать по чертежу, который делается размером, как и реальная величина,
2. Когда раствор высох, устанавливается арочный шаблон и выкладываются крылья.
3. Вбейте с помощью молотка из дерева замковые камни. В места их расположения нанесите толстый слой цементной смеси. Если кирпичная кладка была сделана правильно, то смесь из-под них будет выдавливаться равномерно.
4. Шаблон можно будет убрать только после того, как раствор окончательно застынет.

   Возведение арочного свода

Сооружение дачной печи из кирпича

Чертежи-порядовки для кладки с пояснениями.

Нам понадобится глиняно-песчаный раствор, строительный кирпич (двойной силикатный кирпич М 150 не подойдет, нужен глиняный), мастерок, ведро, корыто для замешивания, отвес, уровень, асбестовый шнур, шамотный кирпич, дверцы, задвижки и другая печная фурнитура, стальная оцинкованная проволока, молоток с киркой, болгарка с диском по бетону.

Печь займет 0.4 м², при этом вес ее будет незначительный, поэтому можно обойтись без фундамента. Если у вас пол слабый, тогда лучше сделать стяжку под кладку.

Итак, кладка маленькой дачной печки по шагам:

• На выбранное для печки место кладем рубероид или пергамин размером 530×780 мм для гидроизоляции;
• Сверху насыпаем песок толщиной в один сантиметр и разравниваем;
• По схеме №1 (рисунок в начале параграфа) выкладываем первый ряд кирпичей, не скрепляя, и выравниваем его с помощью уровня;

Выстилаем первый ряд.

• Наносим тонкий слой глиняного раствора. Берем поддувальную дверцу, обматываем двойным слоем асбестового шнура и закрепляем скрученной проволокой.
• Выкладываем второй ряд кирпича.

Второй ряд с дверцей.

Берем шамотный кирпич и выкладываем третий ряд. После его формирования устанавливаем колосниковую решетку. Соблюдаем зазоры на температурное расширение материалов до 1 см.

Из шамотного кирпича выкладываем ряд с местом под решетку.

• Кирпичом, установленным на ребро, выкладываем четвертый ряд. Внутри дымоходного канала делаем подставки для внутренней перегородки. «Вышибные кирпичи» задней стенки кладем без глины с незначительным выступом наружу.
• Устанавливаем топочную дверку, обмотанную предварительно асбестом. Крепим скрученной проволокой и временно фиксируем двумя кирпичами: один ставим сзади на попа, другой на него и дверцу сверху.

Устанавливаем топочную дверцу.

Выкладываем пятый ряд плашмя по контуру четвертого, а шестой на ребро. Дымоходные стенки затираем мокрой тряпкой.

Дверцу крепим проволокой.

Седьмой ряд кладем плашмя из трехчетверок (3/4 от целого кирпича отрезаем болгаркой) для связки с восьмым рядом. Задняя стенка опять на ребро.

Кирпичи подрезаем болгаркой.

Восьмым рядом закрываем топочную дверцу двумя кирпичами над ней. Над топкой устанавливаем скошенный кирпич для центровки пламени под конфорку.

Накрываем топочную дверцу.

• Девятый ряд кладем со смещением назад (небольшим) для поддержания открытой дверцы. Перед кладкой выкладываем мокрый асбестовый шнур для герметизации стыков кирпича и варочной плиты.
• Десятым рядом начинаем формирование дымовой трубы, которая будет постепенно расширяться назад. Трубу будем делать приставную, чтобы не сместить центр тяжести конструкции, либо насадную из легкого железа.

Начинаем формирование трубы.

В одиннадцатом ряду укладываем задвижку, уплотняем ее асбестовым шнуром, обмазанным глиной.

Здесь будет задвижка.

Далее идет дымовая труба в четверик, которая стыкуется с металлической легкой трубой.

Продолжаем дымовую трубу до места стыковки.

Теперь вынимаем вышибные кирпичи и чистим нижнюю часть дымохода от мусора.

Выводим дымоход под трубу.

• Закрываем щель между первым рядом кирпича и полом металлической Г-образной втулки и прибиваем плинтус.
• Белим печь или покрываем ее печным лаком, герметизируем все стыки между металлом и кирпичом. Металлические детали можно покрасить черной огнеупорной краской.

Белим и украшаем печь.

Делаем пробную топку бумагой и мелкими ветками, затем даем 2 недели на просушку.

Как видим все манипуляции не так уж трудно произвести самостоятельно. Материальные и трудовые затраты сравнительно невелики, места сооружение занимает не так и много.

При этом мы получили отопительно-варочный прибор, который прекрасно протопит небольшой дачный дом, придаст вашей стряпне неповторимый вкус и аромат дыма, создаст приятную атмосферу и уют.

Совет! Если есть возможность пригласить мало-мальски опытного в печном деле человека, хотя бы в качестве консультанта, непременно воспользуйтесь ею, так как строить печки по книжке достаточно сложно, лучше один раз увидеть.

Этап Кладка уличной печи

Итак, вы имеете на руках детально проработанную схему конструкции, а также все необходимое оборудование и стройматериалы. Следовательно, можно подготовиться к основным работам – убрать весь мусор и полностью выровнять место будущего монтажа.

Строительство фундамента

Традиционно вначале следует подготовить основание под будущую конструкцию. Оно, безусловно, должно быть достаточно прочным, чтобы выдерживать вес всей печи. Последовательность действий следующая.

Шаг 1. Вначале, используя капроновую веревку, разметьте место для будущего фундамента. Характерно, что основание должно быть шире основной кладки примерно на 10 сантиметров.

Шаг 2. Выройте небольшой котлован глубиной в 0,5 метра.

Шаг 3. Приготовьте раствор. Для этого смешайте «трехсотый» цемент с песком в соотношении 1 до 3-х, перемешайте и залейте необходимым количеством воды. Доведите образованную смесь до жидкого состояния.

Шаг 4. Укройте дно котлована «подушкой» из щебня, утрамбуйте ее, после чего произведите заливку жидкого раствора.

Процедура кладки

После высыхания раствора накройте основание рубероидом – он будет служить гидроизоляционным слоем. Далее можете класть кирпич.

Шаг 1. Вначале используйте только целый кирпич, затем – 3/4 и 1/2 изделия. Благодаря этому порядовка будет надежно связана. После того, как первый ряд закончен, приступайте к кладке второго. По завершению каждого ряда проверяйте конструкцию посредством монтажного уровня, чтобы она была параллельной поверхности земли.

Шаг 2. Закончив первый ряд, установите дверку поддувала, заранее обмотав ее по контуру шнуром из асбеста в целях дополнительного уплотнения.

Шаг 3. Чтобы закрепить дверку, уложите в порядовку стальную проволоку ?3 миллиметра – она поможет закрепить дверку.

Обратите внимание! Некоторые рекомендуют устанавливать стальные пластины и уже к ним крепить дверки – в действительности это в корне неправильно! Для фиксации таких пластин понадобится специальная сварка, работать с которой сможет лишь опытный специалист (ведь чугун достаточно сложно приварить к металлу). Да и качественность шва в таком случае никак не гарантирована

По этой причине советуем использовать только проволоку.

Шаг 4. Используя «болгарку», проделайте в кирпиче небольшую борозду под проволоку.

Шаг 5. Зазор, который должен образоваться между кирпичом и дверкой, должен равняться приблизительно 1 сантиметру.

Шаг 6. Перекрыв поддувало, установите колосниковые решетки. С этой целью проделайте в кирпиче зарезы, дабы решетка расположилась не выше кирпичного ряда строго по зазору. Под воздействием высоких температур металл нагревается, но касаться кладки он не должен ни в коем случае.

Шаг 7. Продолжайте кладку до того момента, когда потребуется монтаж второй дверки. Если кирпич не подойдет, то аккуратно надрежьте его все той же «болгаркой». Также помните о сантиметровом зазоре между кладкой и металлическими элементами!

Шаг 8. Верхнюю часть закройте каменной плитой (хотя можете применить и металл), дабы на печи можно было подогревать пищу.

Дымоход для уличной печи

Когда уличная печь своими руками будет установлена, начинайте работу с дымоходной трубой. Оптимальным вариантом (особенно в нашей конструкции) может быть использование лишь модульного дымохода – он достаточно долговечен, чтобы прослужить вам долгое время. Более того, его очень просто устанавливать, а для изоляции стыков можно будет использовать термоустойчивый герметик или хомуты.

Также отметим, что есть ряд правил, которых обязательно нужно придерживаться при монтаже.

• Начинать процедуру монтажа следует от печки.
• Если вас интересует возможность наблюдения за огнем, то можно приобрести дверку, выполненную из жаростойкого стекла, и поставить ее. Но помните, что соединения в данном случае также следует уплотнять при помощи шнура из асбеста.
• Стыки между модулями должны быть максимально плотными. При соединении комплектующие меньшего диаметра должны вводиться в соседние минимум на 50 сантиметров.
• Чтобы стыки были максимально герметичными, желательно заделывать их термоустойчивым герметиком.
• Ко всем соединениям должен быть достаточно свободный доступ (это необходимо для чистки).
• Кронштейны следует устанавливать минимум каждые два метра.
• Зазоры в перекрытиях или стенах не должны оставаться.

После всего этого остается лишь поставить беседку, а также обустроить близлежащую местность. Уличную печь своими руками можно отделать как плиткой, так и декоративной штукатуркой. Для более детального ознакомления с процедурой строительства советуем посмотреть тематический видеоролик.
