Какие ошибки нельзя совершать при выборе газового котла

Установка котла

Монтаж любого газового оборудования выполняется мастером-газовиком, самостоятельная его установка строго запрещена. Схему установки котла производитель прикладывает к документации отопительного прибора, и она пригодится мастеру по монтажу.

Оборудование котельной дома потребует вмешательства опытных специалистов

1. При установке агрегата в котельной нужно правильно устроить полы. Они должны быть выполнены из негорючего материала и иметь слив для воды. Он необходим для отбора теплоносителя из контура отопления в случае аварийной ситуации.
2. Монтаж газового оборудования не производится при минусовой температуре, она должна составлять не менее пяти градусов тепла. Но и при слишком высокой температуре устанавливать оборудование небезопасно, поэтому она не должна превышать 35 градусов.
3. На стене по уровню делается отметка для кронштейна, на который затем будет подвешен котел.
4. Если устанавливают двухконтурный газовый прибор, то на трубу обратки ставится сетчатый фильтр. Он необходим для того, чтобы теплообменник долго оставался чистым. С двух сторон фильтра и на патрубки котла ставятся шаровые краны.
5. Подключая котел к газоснабжающей магистрали, перед ним устанавливают счетчик для газа, специальный газовый кран, сигнализатор загазованности и термозапорный клапан.
6. Розетка, в которую будет подключаться котел, если он энергозависим, обязательно должна иметь заземление.
7. Когда патрубки котла подсоединены к водопроводу и газоснабжению, систему нужно заполнить водой. Это делается медленно, чтобы в будущем теплоносителе не застаивался воздух — у него будет возможность уйти из контура по воздухоотводным приспособлениям. На период заполнения системы котел нужно отключить от электропитания.
8. Перед тем, как запустить котел, нужно обязательно проверить соединения газовых труб на утечку газа. Это сделать очень просто — нужно сбить густую пену из любого моющего средства и с помощью губки нанести ее на соединительные элементы. Если присутствует утечка, то обязательно надуется мыльный пузырь, а если труба присоединена герметично, пена будет постепенно оседать. Только после всех этих манипуляций можно запускать работу системы, подключив ее к электроснабжению.

На какие характеристики обратить внимание при выборе котла?

Самое первое, на что стоит смотреть при выборе котла с запасом мощности – это тепловая мощность. Информация об этом показателе всегда указывается в технических паспортах котлов. И в идеале она должна содержать оба вида тепловой мощности: номинальной и полезной.

• Номинальная тепловая мощность – это та мощность, которую котёл мог бы достичь в теории при КПД = 100%. То есть та мощность, которую изначально завод закладывает в прибор. Однако, такого КПД не может достичь ни один котёл. Именно для этого и было введено понятие полезной мощности.
• Полезная тепловая мощность – это та мощность, которую котёл может выдать в реальных условиях эксплуатации. При том условии, что вы его правильно смонтировали и установили. Очевидно, что полезная тепловая ёмкость меньше номинальной.

И тут стоит отметить, что в странах СНГ и России производители в техническом паспорте напольных котлов указывают значение только номинальной тепловой мощности. То есть, той мощности, которую вы никогда не получите. Почему так происходит? Дело в том, что котлы производства этих стран оснащены простейшей автоматикой, они простенькие, стальные и нацелены на использование при перебоях со светом. Что не редкость в России или странах СНГ. Что же делать в таком случае? Стоит обратиться к другой характеристике работы котла – его КПД.

И если полезную тепловую ёмкость не всегда можно увидеть в паспорте котла, то КПД всегда указано. Исходя из него, можно примерно представить, какую мощность на самом деле выдаст прибор и сколько брать запас. Однако и тут без странностей не обошлось: порой в паспорте напольного газового котла можно встретить КПД, которое равно КПД котла настенного. Хотя настенные котлы всегда обладают более высокой эффективностью, так как они более экономичны.

Как это обычно выходит? Допустим, в паспорте котла стоит одна тепловая мощность – 10 кВт. Она номинальная, значит, берём 10 кВт за 100%. Смотрим дальше: указано, что КПД составляет 90%. При помощи несложной математики получим реальный выход мощности котла: 10 * 90 : 100 = 9 кВт. Значит, полезная тепловая мощность будет равна этому значению.

Да и даже если опираться при расчётах, допустим, на цифру 90% КПД, то не факт, что именно такой выход вы получите. Особенно если дело касается напольных котлов, для которых нужно создавать специальные условия, чтобы получить с них максимальный выход тепла. Так как такие котлы зачастую являются атмосферными с открытой камерой сгорания

Для них важно обеспечивать хороший дымоход, нужный объём воздуха в помещении для горения котла и т.д. Прибавьте к этому ряд других погрешностей (к примеру, тягу, которая может меняться из-за погодных условий), и по итогу выйдет, что реальный КПД вашего рабочего котла будет колебаться в пределах 80-90%

И до достижения КПД в 90% маловероятно. Лучше ориентироваться на цифру в 80%. То есть, в целом, запас мощности котла должен составлять около 20%. При соблюдении этого условия вполне возможно выйти именно на ту мощность, которая необходима в вашем доме.

Котел после розжига сразу же тухнет: причины и способы устранения

Если вы зажгли котел (не всегда это получается с первого раза) и он через несколько секунд потух, то причин этому гораздо больше. Особенно опасно, когда котел тухнет из-за срабатывания автоматики, при этом подача газа не прекращается.

Почему это происходит?

Тут есть несколько причин:

1. Засоренный дымоход – чаще проблема возникает в частных домах, где установлены мощные котлы. Если в дымоходе имеется копоть и другие засоры, то нарушается тяга и котел мгновенно отключается в аварийном режиме.
2. Не срабатывает термопара – загрязнение может быть в вытяжке, особенно в зимний период, когда пар, выходящий из нее, быстро конденсируется и оседает на стенках в виде плотной корки льда. Термопара может выходить из строя, если котел часто используют на максимальны мощностях.
3. Загрязнения в запальнике – котел включается буквально на секунду и тут же гаснет, пламя в горелке отсутствует, а повторный розжиг не увенчивается успехом. Такое случается, если котел используют крайне редко, например на даче.
4. Выход из строя клапана давления газа – его аварийное срабатывание без видимой причины приводит к прекращению подачи газа в горелку, соответственно котел сразу же тухнет.

Что можно сделать?

Диагностика неисправностей в данном случае является прерогативой специалистов. Категорически запрещено самостоятельно вскрывать газовое оборудование, проводить ревизию и ремонт. Это должен выполнять только мастер, имеющий разрешение.

Самостоятельно можно только проверить засорение, просветив фонариком вытяжку. Дальнейшие действия направлены на прочистку форсунки, оценку работоспособности запальника и контроль работы термопары. Обязательно проверяется исправность клапана давления.

Лучшие настенные конвекционные газовые котлы

Настенные конвекционные модели газовых котлов компактны. Именно это подкупает тех, кто вынужден оборудовать отоплением небольшие помещения или попросту не имеет места для устройства. Так, газовые настенные котлы можно устанавливать даже в нежилом помещении квартиры. Осталось понять, какой из них выбрать.

BAXI ECO-4s 24F 24 кВт

9.4

Рейтинг На основе отзывов покупателей

Дизайн
8.5

Качество
10

Цена
10

Надежность
9.5

Отзывы
9

Настенный конвекционный газовый котел BAXI ECO-4s 24F 24 кВт собирается в Италии по европейским стандартам, поэтому в качестве используемых деталей и материалов не приходится сомневаться. Он может обеспечивать теплом помещения с площадью до 190 квадратных метров, так что монтировать модель можно как в квартире, так и в частном доме. Температура нагрева воды — от 35 до 60 градусов по шкале Цельсия, что является оптимальным показателем. Обеспечивается это медным теплообменником, который работает в паре со вспомогательным, выполненным из стойкой к коррозии хромоникелевой стали. Использование газового котла заметно облегчает LED-экран. Но есть ли у него хоть несколько минусов? Да.

ПЛЮСЫ:

• функция нагрева воды и отопления;
• имеет многоуровневую систему защиты;
• КПД аппарата составляет 92,9%;
• есть встроенный циркуляционный насос.

МИНУСЫ:

• вес в 30 килограмм усложняет процесс установки газового котла;
• модель довольна старая, поэтому встречается не во всех оффлайн-магазинах.

Viessmann Vitopend 100-W A1HB001 24 кВт

9.2

Рейтинг На основе отзывов покупателей

Дизайн
9

Качество
9.5

Цена
9.5

Надежность
9

Отзывы
9

Viessmann Vitopend 100-W A1HB001 24 кВт — это отличный настенный газовый котел одноконтурного типа. Он хорошо справляется с обогревом площадей до 192 квадратов, причем уровень потребления энергии у него относительно небольшой. При использовании в домашних условиях котел можно подключать к обычной розетке: для работы ей хватает всего 220 Вт. При этом температура отопления колеблется между 40 и 80 градусами по Цельсию, что достаточно много. Так что устройство подойдет для любой климатической зоны. Стоит отметить, что у него есть летний режим работы и встроенный циркуляционный насос. Поэтому уместно говорить, что Vitopend 100-W A1HB001 24 кВт справляется с любыми стандартными пользовательскими задачами.

ПЛЮСЫ:

• многоступенчатая система защиты от возгорания;
• емкость расширительного бака в шесть литров;
• закрытая камера сгорания;
• использования долговечных композитных материалов.

МИНУСЫ:

• масса в 31 килограмм делает настенный монтаж в одиночку почти невозможным;
• максимальное давление в котле составляет три бара.

Vaillant turboFIT VUW 242/5-2 23.7 кВт

9.0

Рейтинг На основе отзывов покупателей

Дизайн
9

Качество
9

Цена
9.5

Надежность
9

Отзывы
8.5

Настенный газовый котел двухконтурного типа Vaillant turboFIT VUW 242/5-2 имеет мощность в 23,7 кВт, которую можно регулировать с помощью моделирующей горелки. Он имеет четкую систему удаления продуктов горения, работа которой обеспечивается благодаря автоматизированному алгоритму дымовыведения. Именно поэтому газовый котел, согласно технике безопасности, разрешается устанавливать в жилой зоне. Данная отопительная техника оснащена системой от замерзания, электронным зажиганием, вентилем для заполнения и долговечным медным теплообменником. Несмотря на все достоинства комплектации, модель стоит не так уж дорого. Поэтому ее можно назвать оптимальной для небольших городских помещений.

ПЛЮСЫ:

• обеспечивает отопление и нагрев воды в проточном режиме;
• закрытый расширенный бак на семь литров;
• примерный КПД составляет 93,5%;
• из-за хорошего уровня безопасности можно ставить газовый котел в жилых помещениях.

МИНУСЫ:

• пластинчатый теплообменник ГВС, согласно отзывам, склонен к поломкам;
• работает достаточно громко.

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро “подохнуть”. Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

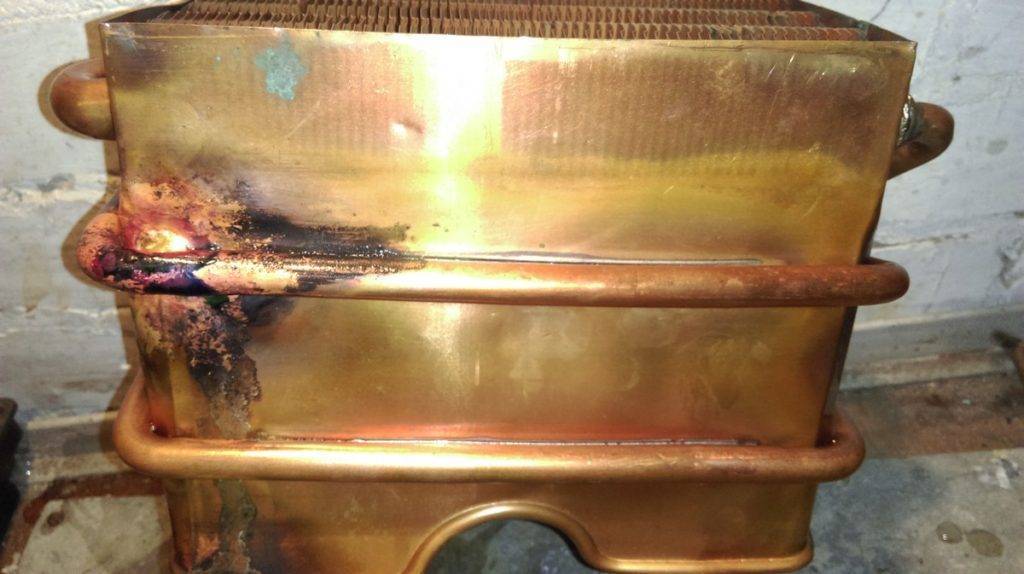

Как определить наличие течи в газовом котле?

Если проблема глобальная и напрямую связана с неисправностью теплообменника, в котором образовалось отверстие, то вы увидите под котлом характерную лужицу из теплой воды. Но, если течь слабая, то так сразу заметить ее будет довольно сложно.

Помогут такие подсказки:

• Капли ржавчины на полу под котлом – указывают на наличие разгерметизации системы отопления, из-за чего вода вытекает по капле. Всему виной может быть не только пробоина в теплообменнике, но и плохо затянутые гайки сгонов.
• Подтеки на трубах, которые выходят из котла – проблеме подвержены настенные двухконтурные котлы. Проблему нужно искать, начиная со сгонов и заканчивая теплообменником.

Есть самый простой способ, как понять, что котел подтекает и выявить это место. Нужно взять кусок бумажного полотенца и вначале пройтись по всем сгонам, плотно прижимая бумажную поверхность. Если появились капли воды, то место утечки определено, но ревизию следует провести по всем частям отопительной системы, не забывая радиаторы.

Дефицит воздуха для горения газа

Проблема, смежная с отсутствием тяги. Даже если котёл и дымоход в порядке, отсутствие свежего воздуха, поступающего в топочную камеру горелки, может привести к затуханию пламени.

Из школьного курса физики мы знаем, что для горения требуется кислород. Мощное пламя горелки быстро сжигает его из воздуха, превращая в углекислый газ. Если нового воздуха поступает очень мало, то горение прекращается, пламя спадает, а автоматика выключает подачу газа.

Причиной дефицита воздуха в помещении, где находится котёл, может быть:

• плотно закрытые окна с уплотнителями;
• притворённые сплошные двери с высоким порогом;

Мнение эксперта
Филимонов Сергей Винокурович
Мастер по ремонту отопительного оборудования

Для работы атмосферных котлов хорошая приточная вентиляция в котельной или ином помещении, где расположен газовый агрегат, является обязательной!

Можно ли отключать котел

Нужно ли отключать на лето отопительное оборудование в доме? Правильно ли оставлять неработающую технику на зиму на даче? Это кажется рентабельным с точки зрения экономии газа. Но незначительная экономия может обернуться поломкой котла, если включать и отключать его слишком часто.

Запуск после длительного простоя должен проводиться постепенно, чтобы избежать износа узлов.

Чем дольше агрегат находится в выключенном состоянии, тем сильнее остывает в трубах жидкость. Задумайтесь сами: при постоянной работе котел просто поддерживает заданную температуру; при отключении же ему приходится заново прогревать всю систему, на что уходит значительно большее количество топлива.

При течи теплообменника не всегда удается выполнить ремонт пайкой. Часто узел не подлежит ремонту и требует замены.

Как видите, экономия получается сомнительная. Если вы используете двухконтурный котел «Лемакс», «АОГВ» или другой марки, тогда необходимости в выключении нет: ведь вы пользуетесь горячей водой круглый год. А для снижения потребления топлива существуют и другие способы.

В модуляционных системах есть разные виды регулировки пламени, которые помогут сократить потребление газа:

• Гидравлический тип — напрямую зависит от регуляции газового клапана. Чем сильнее подача газа, тем мощнее пламя в горелке.
• Электронный — зависит от показателей термодатчика теплоносителя. Действует соотношение подачи топлива и силы тока воды в системе.

Агрегаты с обычными горелками без модуляции завершают нагрев при срабатывании термостатов и другой автоматики. К ней относятся различные датчики, которые контролируют работу всех узлов.

Правила выключения котла

Если отопительный агрегат стоит на даче, как часто нужно его отключать? Чаще всего выключение производится сезонно. Но недостаточно просто выдернуть вилку из розетки. Подготовить котел к остановке работы нужно правильно. Ниже расписаны действия для техники с тем или иным типом автоматики.

Для EuroSit 630:

• Поверните терморегулятор так, чтобы его «звездочка» оказалась на уровне «звездочки» на корпусе.
• Перекройте газовый вентиль.

Для MiniSit 710:

• Прокрутите термореле по часовой стрелке до конца. Нажмите клавишу «Выкл.»
• Закройте топливный кран.

Для «Каре»:

• Проверните терморегулятор в левую сторону до конца.
• Перекройте подачу газа.

Для Sit 820 NOVA mv:

• Чтобы прекратить работу основной горелки, проверните ручку до значка «звездочка». Фитиль запальника останется гореть.
• Для окончательного прекращения работы поверните регулятор до обозначения «белая точка».

Не стоит ради экономии часто прекращать и запускать работу котла. Лучше выполняйте правильную настройку, выбирайте экономные режимы. Придерживайтесь рекомендаций производителя в инструкции по эксплуатации.

Засорение запальника и форсунок горелки

Природный газ, который курсирует в бытовых магистралях, не является стопроцентно чистым веществом – в нём есть присадки и примеси. Одни из них добавляются намеренно (например, чтобы породить специфический «запах газа»), другие образуются в результате небрежной очистки.

Да и сам газ (смесь метана и в незначительных количествах – пропана, бутана и этана) сгорает не без остатка – часы работы горелки порождают копоть и сажу, которая постепенно оседает на деталях котла и может привести к забиванию и закупорке тонких каналов и отверстий – жиклёров, через которые газ подаётся в запальник и саму горелку.

Запальник атмосферного котла – это специальное устройство, которое позволяет гореть небольшому огоньку. При цикличном включении подачи газа именно он воспламеняет смесь, подающуюся из горелки. Постоянно горящий «фитиль» коптит даже сильнее, чем горелка, так как давление в запальнике невелико. Если копоть забивает жиклёр запальника, котёл не сможет включиться в следующий раз.

Форсунки горелки забиваются значительно реже, так как газ подаётся туда под давлением большими порциями, однако такую ситуацию нельзя полностью исключить.

Мнение эксперта
Филимонов Сергей Винокурович
Мастер по ремонту отопительного оборудования

Если вы решили почистить жиклёры самостоятельно, соблюдайте осторожность. Дело в том, что каналы форсунок делаются из относительно мягких металлов – меди или латуни

Пользуясь стальной проволокой или щёткой, можно повредить аппаратуру. Применяйте медную проволочку или латунный ёршик.

Котел работает и не отключается

Следующей причиной большого расхода газа, является тот факт, что котел попросту не отключается, либо отключается, но крайне редко. Самая распространенная причина этого явления – газовый котел попросту не понимает, что ему нужно как-то отключаться. Почему так происходит?

Газовые котлы настроены таким образом, что они реагируют на отключение по температуре обратки. Когда температура обратки (датчик же чаще всего стоит на подаче, но за счет циркуляции, пока температура не будет достигнута, он не отключмися) доходит до нужных градусов, котел отключается. В иных случаях он продолжает работать, при этом не имеет значения, какая у вас выставлена температура подачи. Пока котел не наберет нужную температуру, которая заложена в его программном обеспечении, он будет продолжать непрерывно работать. Непрерывная работа связана с повышенным расходом газа и скорее всего в какой-то определенный момент вам будет становиться душно. Чаще всего данная проблема связана с тем, что котлы монтируются в старые отопительные системы, которые, как правило:

• нерегулируемые;
• сделаны на металле;
• установлены чугунные батареи с большим объемом воды.

Следовательно, котел полностью через большой круг перегоняет теплоноситель, а теплоноситель за это время успевает остывать. Котел в любом случае справляется со своей задачей, но из-за проблем с циркуляцией, скоростью движения теплоносителя, а также большим теплосъемом, температура обратки низкая.

В какой-то момент домочадцам действительно становится жарко, потому что котел работает безостановочно. Расход котла в этот момент запредельный.

Справляться с данной проблемой поможет только установка комнатного термостата. Когда поставите комнатный термостат, котел будет принудительно отключаться, независимо, какая температура обратки. Например, если выставлено на термостате 20°С и температура в помещении достигла такого же уровня, котел принудительно отключается.

Если у вас большой расход газа, проверьте, отключается ли вообще газовый котел. Если этого не происходит, установка комнатного термостата решит проблему.

Низкая температура подачи

Еще одна проблема, связанная с постоянно работающим газовым котлом, — это выставление низкой температуры на котле. От этого котел тоже постоянно работает и не отключается.

Ошибочно полагать, что если вам жарко и вы выставите температуру 40°С, но при этом в доме стоят чугунные батареи, либо алюминиевые или другие радиаторы, то котел будет нормально работать и нормально отключаться. Обычно при таких условиях, наоборот, возникает проблема от того, что обратка приходит остывшая. Дело в том, что такого рода радиаторы не аккумулируют тепло, процесс теплоотдачи происходит быстро, и обратка также быстро остывает.

Когда вы выставляете более высокую рабочую температуру для подобных радиаторов (Не зря ее указывают в паспортах при покупке таких радиаторов. Диапазон рабочих температур колеблется в пределах 60°С и выше) проблема нивелируется, и котел возвращается в нормальный режим работы. Следовательно, когда выставляете низкую температуру в котле в надежде, что он будет экономить – это не всегда так. Если в доме стоят обычные радиаторы, то для котла наоборот полагается более высокий температурный режим работы. А если в какой-то момент вам становится жарко, и вы хотите понизить температуру, но котел не отключатся, то решение простое – ставьте комнатный термостат.

Дефект или неправильная настройка?

Неприятное явление часто рассматривается как неисправность техники, но это не так. Термодатчик срабатывает на изменение температуры — горелка включается — котел нагревается. Все работает правильно и в соответствии с заданными условиями. А то, что цикл нерационально использует ресурс котла — проблема пользователя, а не заложенной программы.

Таким образом, тактование — это не дефект, а результат неправильно настроенных интервалов температур или плохо организованной отопительной системы. Есть несколько наиболее часто встречающихся причин некорректной работы котла:

• Неправильно установленный термометр.
• Малые интервалы температур.
• Неотрегулированная горелка.
• Малая теплоемкость отопительного контура.

Именно эти проблемы являются частым поводом для вызова мастера. Разумеется, обойтись можно и своими силами — достаточно следовать простым советам.

Способ подключения двухканального дымохода к котлу отопления

Первым делом нужно взяться за нанесение разметки. Для настенной модели разрешено делать вывод сразу после установки адаптера с прямым углом. Если у вас стоит напольный котел, то тогда придется приподнять дымоотводной канал на 90-100 см вверх, а уже потом обустраивать отверстие в стене.
После детальной разметки, корончатым сверлом и дрелью просверливается отверстие необходимого диаметра под углом в 3 градуса по отношению к стене

Следует взять во внимание тот факт, что кроме трубы в отверстие будет установлена изолирующая кольцевая прокладка.
Далее подключается переходной адаптер, для надежности места стыковки используется специальный обжимной хомут из прочной стали, затягивается он с помощью отвертки.
В стену устанавливается асбестовая труба и мягкая герметизирующая манжета. Прямая часть выводится во двор, в котельной труба стыкуется с поворотным коленом, после этого опять применяется хомут.
Отверстие в стене основательно изолируется термостойкими прокладками

В непосредственных участках контакта со стеной наносится герметик, способный выдерживать нагрев до 300 градусов по Цельсию, а сама насадка фиксируется на саморезы (желательно брать покрытые цинком). По своему усмотрению можете поставить дефлектор и защиту от сильных порывов ветра.

Какого типа коаксиальный дымоход у Вас?

Вертикальный
0%

Горизонтальный
33.33%

У меня не коаксиальный
66.67%

Проголосовало: 3

Если вы ставите вертикальный коаксиальный дымоход, то нужно первым делом пропилить потолок. Для этой задачи лучше всего подходит болгарка с диском по дереву. Затем обустраивается так называемая “проходная шахта”, простыми словами создается термоустойчивый короб, который защитит перекрытие от сильного нагрева.

Для этого из досок собирается коробка, в которую укладываются асбестовые плиты с 2-мя слоями базальтовой ваты. Некоторые мастера выполняют короб с сеткой, а вместо асбеста они применяют керамзит, который тоже неплохо изолирует перекрытие от нагрева.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.
