Водяное отопление. Принцип действия. Элементы конструкции.
Схема представляет собой замкнутый контур, выстроенный вокруг нагревателя – котла. В качестве элементов теплоотдачи используются водяные радиаторы. Вода, нагреваясь в котле примерно до температуры 75°С, поступает в контур отопления. Отдавая тепло в окружающий воздух с помощью радиаторов, остывшая вода поступает опять в котел, для дальнейшего нагрева. Далее, цикл повторяется.
В зависимости от вида топлива котлы подразделяются на:
- газовые,
- твердотопливные,
- на жидком топливе,
- электрические.
Газовые котлы самые популярные. Это связано с их экономичностью и относительной дешевизной природного газа. Ассортимент моделей позволяет подобрать котел на любой вкус, для решения любой поставленной задачи. Недостатки – установку и монтаж котла может осуществлять только специализированная организация. Второй недостаток – ваш район должен быть газифицирован, использовать газ в баллонах очень дорого.Твердотопливные котлы топятся углем, торфом, паллетами. Минус очевиден – топливо надо постоянно загружать и где-то хранить. Но если газа нет, то и выбор уменьшается.Котлы на жидком топливе имеют ряд серьезных недостатков. Главный – стоимость топлива. И с каждым днем стоимость растет. Кроме того, при сгорании топлива выделяется весьма ощутимый запах. Для хранения требуется специальный резервуар.
Возможно, при выборе котла вам поможет таблица теплотворности разных видов топлива.Электрические котлы – подключаются к централизованной электрической сети. Недостатком является высокая по сравнению с газовым котлом стоимость топлива.
Несколько слов о том какая мощность котла вам потребуется. Если не хочется вдаваться в громоздкие расчеты, то ее можно оценить, используя таблицу.
Площадь дома, кв. м. Мощность котла, кВт60-200 до 25200-300 25-35300-600 35-60600-1200 60-100
Существуют модели котлов, которые могут использовать несколько видов топлива. Например, газ и уголь.Для устройства магистрали (контура), по которой будет циркулировать вода, используют стальные, нержавеющие и полипропиленовые трубы. Последние стали безусловным лидером.Они дешевы, с завидной термостойкостью и прочностью, достаточной для устройства отопления в жилом доме. Приобретать лучше армированные полипропиленовые трубы, они прочны и обладают меньшим коэффициентом линейного расширения при нагреве, а значит, не деформируются в процессе службы.
Радиаторы водяного отопления бывают:
- чугунные,
- стальные,
- алюминиевые,
- биметалличесие.
Чугунные – самый заслуженный вид радиаторов. Нагреваются они медленно, но тепло держат хорошо. Очень тяжелые, хрупкие и несколько дороже стальных, но срок службы до 50 лет и не боятся ржавчины.Стальные – бюджетный вид радиаторов. Обладают высоким КПД и низкой ценой. Быстро прогреваются. Минус – боятся коррозии.Алюминиевые радиаторы – легкие, монтируются на менее прочных кронштейнах, по сравнению с чугунными и стальными. Быстро прогреваются, а по теплоотдаче превосходят другие отопительные приборы. Дешевизна и современный дизайн привлекают массу сторонников этого вида радиаторов. К недостаткам отнесем малый срок службы (до 15 лет), боязнь коррозии и гидроудара.
Биметаллические – объединяют прочность стальных радиаторов и теплоотдачу алюминиевых. Представляют собой трубчатую конструкцию из стали, иногда усиленную стальным каркасом, на которой помещается алюминиевая оболочка. Быстро прогреваются, хорошо отдают тепло, держат гидроудар, богатство современного дизайна, легкость монтажа – вот перечень их достоинств. Минус – высокая цена.
Вариант и схема 3
По сути, этот вариант «Ленинградки» не имеет существенных отличий, кроме ответвления от основного контура. Из-за различной длины контуров, отличается количество секций в теплообменниках, для чего требуется дополнительная балансировка в процессе эксплуатации. Для этой цели в системе водяного отопления Ленинградка устанавливают балансировочный вентиль, который равномерно распределяет тепло по всем контурам.
Для нормального функционирования такой системы необходимо расположить балансировочный кран на обратной трубе дополнительного контура, непосредственно в обратную трубу врезать перед насосом для принудительной циркуляции теплоносителя.
Вариант 4
Предыдущие варианты считаются устаревшими, поэтому используют их очень редко. Модернизация привела к появлению усовершенствованных систем отопления. Сейчас в систему отопления Ленинградка с полипропилена монтируют радиаторы с запорными вентилями и обязательной перемычкой – байпасом.
Такая система имеет несколько преимуществ:
- Наличие запорной арматуры позволяет проводить ремонт или замену одного радиатора без ущерба для работы всей системы. При этом теплоноситель в системе отопления Ленинградка с насосом также циркулирует без остановки.
- С помощью вентилей на входе можно регулировать подачу тепла и контролировать степень нагрева радиаторов.
- Появляется возможность отключения от общей системы радиаторов, которые находятся в неиспользуемых помещениях. При этом магистральный проход через них остается неизменным.
Вариант 5
Монтаж дополнительных вентилей для регулировки параметров системы на байпас дает более широкие возможности каждому участку. Этим действиям есть свое объяснение. Чтобы система работала безупречно, необходимо правильно подобрать диаметр байпаса. Для этого требуется провести ряд сложных расчетов, которые под силу только человеку, разбирающемуся в законах физики и теплотехники. Чтобы рабочая среда проходила через радиатор, нарушив законы гравитации, нужна регулировка просвета на байпасе. Решить эту проблему можно, установив дополнительный вентиль.
Однако далеко не все пользуются этим методом, так как для нормального функционирования системы требуется приобретение дополнительных комплектующих деталей, и монтажные работы предполагают лишние материальные затраты. Однако все затраты довольно быстро окупаются за счет повышения эффективности работы системы.
Вариант 6
Следующий вариант предполагает монтаж герметичного контура и мембранного расширительного бака. Это становится альтернативой системы «Ленинградка» открытого типа.
Система закрытого типа имеет такую же схему разводки, что и предыдущие варианты. На трубе обратной подачи устанавливается расширительный бачок мембранного типа, с помощью которого в системе поддерживается уровень избыточного давления.
Монтаж системы закрытого типа имеет свою особенность: требуется обязательная установка «группы безопасности». Блок состоит из трех обязательных элементов:
- Манометр, позволяющий визуально контролировать давление в системе.
- Предохранительный клапан, который настроен на максимальное давление.
- Устройство для отведения воздуха, работающее в автоматическом режиме.
Принцип действия однотрубной системы отопления
Работа однотрубной отопительной системы происходит по достаточно простым принципам. Имеется только один замкнутый трубопровод, по которому идет циркуляция теплоносителя. Проходя через котел, носитель нагревается, а проходя через радиаторы сообщает им это тепло, после чего, охлажденный, вновь поступает в котел.
Стояк в однотрубной системе также один, а его расположение зависит от типа постройки. Так, для одноэтажных частных домов наилучшим образом подойдет горизонтальная схема, тогда как для многоэтажных строений – вертикальная.
Для повышения эффективности однотрубной системы, можно внести некоторые усовершенствования. Например, установить байпасы – специальные элементы, представляющие собой отрезки трубы, соединяющие прямую и обратную трубу радиатора.
Такое решение дает возможность подключить к радиатору терморегуляторы, способные контролировать температуру каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов – они позволяют произвести замену или отремонтировать отдельные отопительные элементы без отключения всей системы.
Особенности монтажа
Чтобы отопительная система долгие годы дарила тепло хозяевам дома, в процессе монтажа стоит придерживаться такой последовательности действий:
- Согласно разработанному проекту, производится установка котла.
- Осуществляется монтаж трубопровода. В местах, где проектом предусмотрена установка радиаторов и байпасов – устанавливаются тройники.
- Если система работает по принципу естественной циркуляции, необходимо обеспечить уклон в 3-5 см на каждый метр длины. Для контура с принудительной циркуляцией будет достаточно уклона в 1 см на метр длины.
- Для систем с принудительной циркуляцией производится монтаж циркуляционного насоса. Стоит учитывать, что устройство не рассчитано на эксплуатацию при больших температурах, поэтому будет лучше установить его неподалеку от входа обратной трубы в котел. Кроме того, следует обеспечить подключение насоса к электрической сети.
- Установка расширительного бака. Бак открытого типа должен находиться в наивысшей точке системы, закрытого – в любом удобном месте (чаще всего его монтируют неподалеку от котла).
- Установка отопительных радиаторов. Весят они немало (особенно заполненные водой), поэтому их закрепляют при помощи специальных кронштейнов, которые, как правило, идут в комплекте. Установка чаще всего осуществляется под оконными проемами.
- Производится установка дополнительных устройств – кранов Маевского, заглушек, перекрывающих устройств.
- Заключительный этап – испытания готовой системы, для чего в нее под давлением подается вода или воздух. Если испытания не выявляют проблемных участков – система готова к эксплуатации.
Преимущества
Для частных домов малой площади однотрубный вариант системы отопления выглядит более предпочтительным, благодаря следующим ее преимуществам:
- Легкость составления проекта.
- Удобство монтажа системы.
- Сокращение затрат на покупку материалов и оборудования.
- Устойчивая гидродинамика.
- Безопасность циркуляции теплоносителя, которая осуществляется естественным путем.
Недостатки
Существует и ряд недостатков, с которыми придется мириться владельцам однотрубных отопительных систем:
- Сложности исправления ошибок, допущенных на этапе проектирования, в запущенной в эксплуатацию схеме.
- Неравномерный нагрев отопительных элементов, расположенных на различном расстоянии от котла.
- Тесная взаимозависимость элементов.
- Высокие показатели гидродинамического сопротивления.
- Невозможность регулировки расхода теплоносителя.
- Сравнительно большие теплопотери.
- Ограниченное количество радиаторов, которые могут быть размещены на одном стояке.
Лучевой способ подключения
Если сравнивать все представленные способы подключения, то это считается наиболее популярным и технологичным. В его структуру входят следующие детали:
- Нагревательные элементы: они могут быть обычными батареями, контурами в системе теплый пол или внутрипольными конвекторами;
- Подающий и обратный коллекторы, в которых расположены термостатические вентили и расходомеры;
- Двухтрубные подводки, которые устанавливают от коллектора к приборам для обогрева по наиболее оптимальному маршруту (они могут располагаться в перекрытии, под полом, потолком).
Лучевой способ подключения
Какие системы будут сравниваться?
Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.
Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.

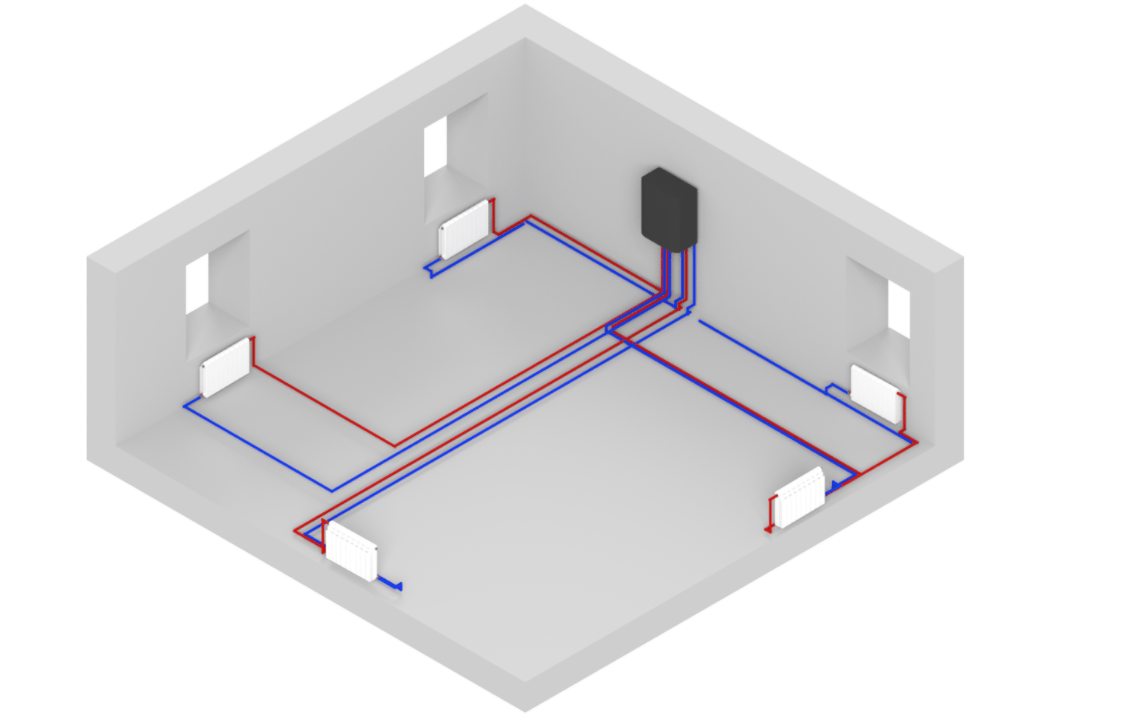

Однотрубные и двухтрубные системы отопления
Система отопления частного дома может быть двухтрубная и однотрубная.
В первом случае функции труб следующие: одна подает горячую воду, вторая откачивает.
Имеется возможность поддерживать стабильную температуру при подаче на все батареи. Более того, если на каждом приборе установить регулятор, то температуру можно будет регулировать на свое усмотрение в каждой комнате отдельно.Однотрубная система отопления закрытого типа – более простой способ. Теплоноситель последовательно подается от батареи к батарее, постепенно остывая по пути, т.
е. в дальних точках температура будет ниже, нежели в начале. Но зато стоимость составляющих и самого монтажа намного меньше.
Специалисты студии «Все исправим!» осуществляют монтаж систем отопления любой сложности. Наши специалисты помогут составить схему системы и подобрать необходимое оборудование.
Иногда малосведущему домовладельцу очень трудно определиться в вопросе выбора отопительной системы.
Эта проблема стара, как мир. Споры на тему, какая лучше — однотрубная или двухтрубная система отопления, идут давно и не утихают по сей день. В нашей статье мы постараемся объективно и беспристрастно подойти к вопросу, рассмотрев обе схемы применительно к частному дому.
Плюсы и минусы однотрубной системы
Для начала напомним, что однотрубная схема представляет собой один горизонтальный коллектор или вертикальный стояк, общий для нескольких радиаторов, подключенных к нему обеими подводками.
Теплоноситель, циркулируя по главной трубе, частично затекает в батареи, отдает тепло и возвращается обратно в тот же коллектор. К следующему радиатору приходит уже смесь охлажденной и горячей воды с температурой, сниженной на несколько градусов. И так до самого последнего радиатора.
Главное отличие однотрубной системы отопления от двухтрубной, дающее ей некоторое преимущество, — отсутствие разделения на подающий и обратный трубопроводы.Одна магистраль вместо двух – это меньше труб и работ по их прокладке (пробивка стен и перекрытий, крепление). По идее, должна быть ниже и общая стоимость, но это не всегда так.
Ниже мы поясним почему.Благодаря появлению современной арматуры стало возможным регулировать теплоотдачу каждого радиатора в автоматическом режиме. Правда, для этого нужны специальные термостаты повышенного проходного сечения.Но даже они не избавят систему от ее главного недостатка – остывание теплоносителя от батареи к батарее. Вследствие чего теплоотдача каждого последующего прибора снижается и приходится увеличивать его мощность путем наращивания секций.
А это повышение стоимости.Если магистраль и подводка к прибору будут одного диаметра, то и поток разделится примерно поровну. Этого допускать нельзя, теплоноситель будет сильно остывать в первом же радиаторе.Чтобы в него попала треть потока, размер общего коллектора надо сделать вдвое больше, причем по всему периметру. Представьте, если это двухэтажный дом площадью 100 м2 и более, где по кругу прокладывается труба DN25 или DN32.
Это второе повышение стоимости.Если в одноэтажном частном доме нужно обеспечить естественную циркуляцию воды, то здесь однотрубная система отопления отличается от двухтрубной наличием вертикального разгонного коллектора высотой не менее 2 м, устанавливаемого сразу после котла. Исключение – насосные системы с настенным котлом, подвешенным на необходимой высоте. Это третье повышение стоимости.Вывод.Однотрубная система сложна.
Нужно очень хорошо просчитать диаметры трубопроводов и мощность радиаторов, хорошо продумать прокладку магистралей.Тогда она будет работать эффективно и надежно. Утверждение о дешевизне «ленинградки» весьма спорно, особенно когда решено собрать схему из металлопластиковых труб, вы просто разоритесь на фитингах. Металл и ППР обойдутся дешевле.
Одноконтурная схема отопления
Однотрубная система является самым простым вариантом соединения радиаторов и котла. Она используется для отопления небольших и средних помещений.
Имеет важное преимущество — даёт возможность организовать работу независимо от электрического циркуляционного насоса. В простоте и независимости от электричества главные преимущества однотрубной разводки
Как она работает?
В простоте и независимости от электричества главные преимущества однотрубной разводки. Как она работает?
Принцип работы
В однотрубной схеме одна и та же труба выполняет функцию подачи горячей воды и возврата холодной. Магистральная труба соединяет последовательно все радиаторы. При этом в каждом из них вода теряет часть тепла. Поэтому в однотрубной схеме отопления есть более горячие радиаторы — вначале, и более прохладные — в конце контура.
Внимание! Самыми тёплыми будут комнаты, расположенные сразу после котла. Прохладными будут помещения, расположенные перед входом в котёл
Это необходимо учитывать при строительстве дома.
При такой схеме отопления первыми от котла должны быть большие помещения — кухни-столовые, залы. А последними — небольшие спальные комнаты.
Обустройство
Однотрубная разводка идеальная для организации движения теплоносителя самотёком. При правильном расположении отопительных устройств вода внутри труб будет двигаться самостоятельно, без помощи циркуляционного насоса. Для этого необходимо организовать значительный перепад высоты между котлом и раздающим коллектором.
Котёл нагрева теплоносителя располагают как можно ниже — на первом этаже помещения или в подвале.
Коллектор, через который раздаётся нагретая вода, располагают как можно выше — под потолком верхнего этажа или на чердаке. Из котла в коллектор вода поднимается в процессе нагрева.
При нагреве она расширяется, становится легче и потому — поднимается вверх. Затем из раздающего коллектора поступает в трубу подачи, далее — в радиаторы и возвращается в отопительный котёл.
Справка! В отоплении большого дома однотрубная схема может делиться на несколько последовательных разводок. При этом все они будут начинаться от раздающего коллектора и заканчиваться перед котлом.
Кроме котла, раздающего коллектора и радиаторов, в схему обязательно встраивают расширительный бачок. Коэффициент расширения воды зависит от величины нагрева, при различном нагреве вода расширяется по-разному. При этом некоторое количество теплоносителя вытесняется из системы. Для сбора и хранения вытесненной воды в систему устанавливают бак.
Главная движущая сила теплоносителя — температурный подъём воды. Чем выше температура теплоносителя, тем больше скорость движения воды по трубам. Также на скорость самотёка влияет диаметр труб, наличие углов и изгибов в них, вид и количество запорных устройств. В такой системе устанавливают только шаровые краны. Обычные вентили даже в открытом положении создают преграду движению воды.
Вертикальная и горизонтальная разводка: отличия
Чаще однотрубную схему собирают на уровне одного этажа — в горизонтальной плоскости.
Трубы прокладывают вдоль пола, соединяя радиаторы в соседних комнатах, расположенные на одном этаже. Такая разводка получила название горизонтальной.
Реже схему собирают в многоэтажном доме вертикально. При этом трубы соединяют комнаты, расположенные друг над другом. Такая схема отопления получила название вертикальной. В чём разница между двумя разводками, и какая из них лучше для частного дома?
- Требует подключения специфических батарей — удлинённых в высоту. Большая часть радиаторов на рынке предназначена для включения в горизонтальную систему — они удлинены в ширину. При неправильном подключении радиаторов эффективность их работы снижается.
- Узкие батареи для вертикальной разводки хорошо отапливают небольшие по площади помещения. И хуже — большие комнаты.
- Отличается небольшой вероятностью завоздушивания труб, образования воздушных пробок — воздух удаляется через вертикальный стояк.
Внимание! Вертикальная разводка оптимальная для большого количества этажей при небольших площадях комнат
- Предоставляет большой выбор радиаторов.
- Работает эффективнее вертикальной, что обусловлено физикой передвижения теплоносителя по трубам.
Горизонтальная разводка используется при обустройстве отопления на одном этаже. В доме из нескольких этажей вода между этажами передаётся по вертикальному стояку. Таким образом, для двух- или трёхэтажного коттеджа оптимальной будет комбинированная система с элементами вертикальной и горизонтальной разводки.
Что лучше?
Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.
Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.
Какая система отопления лучше однотрубная или двухтрубная?
При проектировании системы отопления встает вопрос «Какую систему отопления будем делать? Однотрубную или двухтрубную?». В этой статье мы разберемся, что это за системы и в чем их отличие. Для того чтобы все стало понятно, начнем с определений.
Определения однотрубных и двухтрубных систем
- Однотрубная — (сокращенно ОСО) это система, в которой все приборы отопления (радиаторы, конвекторы и так далее сокращенно обозначим их ПО) соединяются с котлом последовательно при помощи одной трубы.
- Двухтрубная — (сокращенно ДСО) это система, в которой к каждому ПО подводится две трубы. По одной из них теплоноситель подается от котла в ПО (она называется подача), а по другой остывший теплоноситель отводится обратно к котлу (она называется «обратка»).
Для полноты описания добавим еще два определения.
Согласно этим определениям есть деление по принципу прокладки подводящей магистрали:
- С верхней разводкой — горячий теплоноситель сначала подается от котла в самую верхнюю точку системы, а оттуда теплоноситель подается к ПО.
- С нижней разводкой — горячий теплоноситель сначала отводится горизонтально от котла, а потом поднимается вверх по стоякам к ПО.
Что такое «ленинградка»
По легенде, эта система получила свое название от города, где впервые была применена. Но достоверно это подтвердить конечно же нельзя, да и не особо хочется. Итак, «ленинградка» — это однотрубная система отопления, в которой ПО устанавливаются на «байпас».
Это позволяет регулировать температуру отдельных радиаторов или конвекторов или вообще их отключать, если есть такая необходимость. Все достоинства и недостатки однотрубной системы присущи для «ленинградки», поэтому для дальних радиаторов необходимо увеличивать количество секций.
Возможны различные варианты разводки труб:
- Горизонтальная — труба лежит в горизонтальной плоскости и на нее уже установлены радиаторы.
- Вертикальная — труба идет вертикально через этажи и к ней подсоединяются радиаторы.
ОСО типа «ленинградка» лучше всего применять для небольших частных домов, где количество этажей не превышает два. Для больших коттеджей с протяженными системами отопления такая «ленинградка» не подойдет.
Пример реализации «ленинградки»
Резюме статьи
Вопрос выбора типа системы отопления зависит от нескольких факторов:
- Вашего бюджета
- Площади вашего дома.
- Особенностей внутреннего устройства дома. Например, количество этажей
- Количество приборов отопления.
Особенности монтажа
Обустройство однотрубной и двухтрубной системы отличаются очень сильно: монтаж первого вида отопления выглядит гораздо привлекательнее, потому что он гораздо проще.
Однотрубное отопление
Эти системы бывают вертикальными или горизонтальными. Для многоэтажных домов используют первую схему разводки. Все нагревательные приборы подключают сверху вниз. Горизонтальная разводка — последовательное соединение всех радиаторов в ряд, по горизонтали. Недостаток в обоих случаях один: это частое возникновение воздушных пробок. Есть три типа подключения: помимо диагонального и нижнего существует возможность бокового соединения.
Так как экономическая целесообразность не самый последний критерий, то эти системы не стоит сбрасывать со счетов. Чтобы обеспечить такому отоплению большую эффективность, применяют меры для их усовершенствования. Например, создают байпасы, предназначенные для регулировки нагрева определенных отопительных приборов.
Это отрезки трубы, которые создают обводное движение жидкости из прямой трубы в обратную. Таким образом, контур радиатора жидкость минует. На байпасы устанавливают вентили (обычно шаровые краны), клапаны, предназначенные для перекрывания потока теплоносителя. Есть возможность монтажа на радиаторы терморегуляторов: или для каждого из них, или для системы в целом.
Этот процесс относительно быстр, прост. Сначала устанавливают котел, затем монтируют трубопровод. Те участки, где проектом предусмотрены радиаторы и байпасы, снабжают тройниками.
- Система, работающая по принципу естественной циркуляции, требует соблюдать уклон в 30-50 мм на метр длины. Трубопроводу с принудительной циркуляцией необходимы 10 мм на метр. Большое количество изгибов устраивать не рекомендуют.
- Для последней конструкции необходим монтаж циркуляционного насоса. Так как они не предназначены для эксплуатации при высоких температурах, оборудование устанавливают около входа обратной трубы котла.
- Монтаж расширительного бака зависит от его типа. Емкости открытого типа монтируют в самой высокой точке системы, Для закрытого бака ограничений нет, однако лучшее место — поблизости от котла.
- Устанавливая радиаторы, используют специальные кронштейны, которые обычно идут в комплекте. Монтируют отопительные приборы под окнами, но в любом правиле могут быть исключения.
Последний этап монтажа — установка дополнительных элементов системы — вентилей, заглушек, кранов Маевского. Проверяют установленную цепь радиаторов воздухом или водой. Если испытания проходят успешно, то следует ее пуск в эксплуатацию.
Двухтрубные системы
Эти конструкции уже требуют протягивания двух трубопроводов, что само по себе обещает вдвое больший объем работ, это как минимум. Если проект предусматривает отопление с верхней разводкой, то работа идет по следующему сценарию:
- Сначала устраивают верхнюю линию системы, отходящую от котла, продвигающуюся над радиаторами. На концах соединительных участков трубопровода монтируют тройники.
- После окончания установки верхней разводки к тройникам присоединяют верхние патрубки отопительных приборов, между ними монтируют вентили.
- Нижнюю линию трубопровода устраивают ни линии (уровне) цоколя, по периметру помещений. Эти элементы монтируют к нижним выходам радиаторов.
- Последний участок трубопровода-отвода соединяют с котлом, предварительно установив между ними циркуляционный насос.
Главный минус этот системы — необходимость установки расширительного бака в чердачном помещении, поэтому отопление с нижней разводкой применяют на практике чаще. В этом случае есть возможность монтировать емкость в теплом помещении: такое решение позволяет увеличить теплоотдачу — дополнительно отапливать жилое помещение. Отводящий контур располагают на том же уровне, а подающий к нему — гораздо ближе, чем в первом варианте. Но в этом случае устройство принудительной циркуляции — условие обязательное.
Принудительная циркуляция
Нейтрализация практически всех перечисленных недостатков достигается введением в состав системы циркуляционного насоса. В результате теплоноситель получает дополнительный импульс, благодаря которому эффективно преодолевает гидравлическое сопротивление трубопровода. Однотрубная разводка системы отопления в настоящее время является наиболее популярным решением в частных домах.
Местом установки помпы может выступать любой участок магистрали. Однако следует иметь в виду, что при воздействии горячей воды на резиновые элементы (прокладки), срок службы насоса заметно снижается. Поэтому прибор стараются устанавливать на обратной трубе, т.к. теплоноситель там не такой горячий. Перед помпой обязательно врезается фильтр грубой очистки, во избежание попадания внутрь механизма различных загрязнений. При подключении всех приборов и устройств рекомендуется использовать запорную арматуру и байпасы. Это заметно упростит ремонтные и обслуживающие мероприятия на отдельных узлах: в таком случае нет нужды в остановке всей системы и полного сливания теплоносителя.
Сильные стороны отопительных контуров с принудительной циркуляцией:
- Возможность использования более сложных разветвленных схем, приводящих к увеличению общей длины контуров.
- Можно не увеличивать диаметр труб. Благодаря помпе внутри системы создается достаточное для движения и равномерного распределения жидкости давление.
- Циркуляция имеет стабильную скорость. На этот показатель не влияет уровень нагревания теплоносителя и установка разгонного коллектора.
- Нет необходимости в организации углов наклона на горизонтальных участках трубопровода, т.к. для стимуляции движения теплоносителя используют насос.
- Появляется возможность врезки регулирующих приборов на всех батареях, что обеспечивает поддержание оптимального уровня обогрева, снижая энергозатраты и расходы на отопление.
Имеются также недостатки:
- Нужда в наличии электрического питания.
- Шум от работающей помпы.
- Необходимость дополнительных капиталовложений (если сравнивать с гравитационной схемой).
Нейтрализация их обычно не вызывает сложностей. Для поддержания стабильного энергообеспечения проводится установка автономного электрогенератора. Очень хорошо зарекомендовали себя системы, предусматривающие возможность перехода на режим с естественной циркуляцией. Чтобы снизить шум от работающего насоса, его обычно устанавливают в нежилом помещении.
