Какую печь Голландку выбрать для дома или дачи?

Конструкция и схема работы

Пришедшая к нам из глубины веков голландская печка, изображенная на фото, – лучший вариант для начинающего мастера или рядового домовладельца. Ее канальная система применяется в современных отопительных печах и каминах, поскольку является одним из самых удачных решений.

Классическая голландка не оснащается варочной плитой или духовкой и состоит из следующих основных частей:

  • топливник средних размеров с колосниковой решеткой;
  • зольная камера с поддувальной дверцей;
  • система вертикальных либо горизонтальных каналов;
  • дымоходная труба.

Принцип работы отображает схема печки в двух вариантах исполнения. Дрова сжигаются в топливнике и передают тепло помещению через кирпичные стенки, а разогретые дымовые газы путешествуют по системе каналов до выхода в трубу. В дымооборотах продукты горения остывают, разогревая тело печи сверху донизу.

Чем привлекательно устройство голландской печи:

  1. Простота кладки по сравнению с пиролизными или колпаковыми отопителями.
  2. Грубу можно выложить из керамического кирпича любого качества, лишь бы полнотелого.
  3. Благодаря повторяющейся порядовке печка поднимается на необходимую высоту и способна обогревать одновременно 2—3 этажа.
  4. Сооружение отличается малыми размерами в плане.
  5. В камере сгорает древесина любого качества, а сеть каналов быстро прогревает грубу и отапливаемое помещение.

Со временем мастера усовершенствовали голландку, добавив к ней варочную плиту с духовкой. Она же послужила прототипом для круглой канальной печи диаметром 1 м, выкладываемой внутри железного кожуха, как показано на фото и схеме.

Преимущества и недостатки печи голландки

Среди основных плюсов голландской печи стоит выделить:

  • возможность самостоятельного выбора конфигурации голландки и материалов для выполнения внешней отделки;
  • компактные габариты, благодаря которым конструкция помещается даже в маленькой комнатке;
  • отличная теплоотдача, позволяющая обогреть комнату в течение короткого срока.

Естественно, у подобной конструкции есть несколько недостатков:

  • необходимость соблюдения норм пожарной безопасности, из-за чего поверхность возле голландской печи отделывают жаропрочным материалом;
  • необходимость возведения фундамента и организации дымохода;
  • не самое экономное расходование топлива.

Как устроена и работает печь голландка

Главная особенность, которой печь-голландка отличается от других печей, заключается в конструкции ее дымохода. Дымоход голландки имеет шесть каналов отвода горячих газов. Эти дымовые каналы соединены последовательно, а в верхней части последнего, шестого канала имеется отверстие для вывода газов во внешний дымоход.

Горячий газ из топочной камеры попадает в первый канал дымоотвода. Поднимаясь вверх, он, остывая, отдает тепло стенкам. Далее он по второму каналу опускается вниз, к топке. Здесь газ снова нагревается и поднимается вверх, отдавая тепло. Так газ проходит через все шесть каналов дымоотвода. Из шестого канала дым попадает в дымоход и выводится наружу.

Благодаря многоканальной конструкции дымоотвода, печь прогревается равномерно, без резких скачков температуры. Нагретая голландка может долго сохранять тепло, поддерживая комфортную температуру в помещении. Конструктивно голландская печь состоит из трех основных элементов:

  • большая топочная камера;
  • собственно дымовая труба;
  • шесть дымоотводящих каналов.

Как работает печь голландка

Основные элементы голландки

Большая топочная камера рассчитана на значительное количество топлива, что повышает эффективность печи и позволяет расширить ее функциональные возможности – дополнить традиционную конструкцию варочной поверхностью, духовкой, системой отопления.

Еще одно существенное достоинство большой топки – возможность увеличить высоту печи на один-два этажа, обогревая тем самым помещения сразу на нескольких этажах.

Хотя топочная камера всегда имеет форму большого параллелепипеда, конструкция голландки может иметь любую форму – полукруглую, треугольную. Дымовая труба в верхней своей части имеет боковой выход, соединенный металлической трубой с главным дымоходом. Для быстрого остужения печи следует полностью открыть заслонку.

Главные конструктивные отличия голландки

Так как в этих печах отсутствует поддувало, то нет необходимости в колосниках. При отсутствии поддувала дрова не прогорают быстро, а медленно горят, отдавая тепло длительное время. Благодаря такой конструкции эти печи относятся к отопительным агрегатам длительного горения. Дрова в топке медленно тлеют, нагревая газ, но, если не закрыть вьюшку, печь очень быстро остынет. Кислород в топочную камеру поступает только через дверцу.

К отличительным особенностям относятся также топочная камера в форме параллелепипеда, несколько дымовых каналов и вытянутая в высоту конструкция.

Печь-голландка

Печь-голландка прекрасно подходит для того, чтобы отапливать комнату небольших размеров. Она быстро достигает результатов, и, несмотря на свою компактность, невероятно продуктивна. Отдельные печи-голландки имеют в основании всего квадратный метр площади, но позволяют хорошо отапливать комнату средних размеров.

По форме печи-голландки обычно бывают с основанием в виде прямоугольника или круга. По массе такая печь тоже сравнительно легче ее стандартного аналога, так как ее стенки печи-голландки невероятно тонкие – всего в 1-2 кирпича. Такая конструкция позволяет быстро прогреть помещение и затратить на это меньше дров, чем при работе русской печки.

Как во всех остальных печах, у печей-голландок основание делается на специальном фундаменте, однако топка у них располагается ниже уровня топки печей из русских народных сказок. От уровня пола топка печи-голландки находится примерно на высоте 30 сантиметров. Таким образом, прогрев от печи происходит равномерно высоте комнаты и сбивает уровень движения воздушных и газовых паров.

Такие высокие показатели работы печки-голландки можно объяснить работой двухколпаковой системой печного отопления. А так как конструкция топочных камер таких печей несложная, то это только способствует повышению ее теплопроводности. Очертание печи-голландки выглядит уже привычно для российского быта. По размерам она прекрасно вписывается в любой интерьер. В некоторых домах печи-голландки снабжают традиционной системой водяного отопления или даже газовыми горелками.

Получив данную информацию, теперь вы знаете, что представляют собой печь-шведка и печь-голландка, и можете выбрать для своего загородного дома наиболее подходящий вариант.

Печи Грум-Гржимайло

Принцип постройки печки Грум-Гржимайло включает: строительство печи поясами; поэтому и ее кожух как бы разбит на отделения. Ряды кирпичей выкладывают в готовый кожух, используя его как опалубку, по мере выкладки кожух просто наращивают, и так до конца. Сам кожух изготавливают из прочного железа, установив кожух его обкладывают кирпичём. Если кожух установили криво, то он может упасть и завалиться вся печь.

Необходимо помнить, у печей Грум-Гржимайло есть достаточно серьезный минус, это подковообразный канал для дыма, он постоянно нуждается в чистке. Поэтому, необходимо предусмотреть для этого две заслонки для чистки.

Основы создания

Печь голландку очень часто располагают в зоне отдыха для приготовления пищи

Как и большинство народных изобретений может сооружаться печь голландка своими руками. Проблем в этом не будет, если учитывать несколько действительно важных деталей.

Инструменты для кладки кирпича

В отличие от некоторых вариантов печи голландки требуют наличия собственного фундамента. Его желательно формировать еще на стадии строительства дома. Если же его нет, придется разбирать часть пола, создавать подушку из песка или щебня и сооружать отдельный фундамент. В нем обязательно должна присутствовать арматура для того, чтобы выдерживать хоть и небольшой, но все же вес

Поэтому также важно, чтобы фундамент этот был монолитным. Его не обязательно делать из кирпича, но когда его высота практически сравняется с уровнем пола, понадобится создать подсыпку из песка сверху

Ее толщина может колебаться в диапазоне 3-5 сантиметров. Под подсыпку обязательно укладывается битумная изоляция. Также это может быть рубероид и несколько слоев пергамина. Они необходимы для того, чтобы уберечь печь от переувлажнения в период, когда она не протапливается.

Один из вариантов фундамента печи голландки

На следующем этапе конструкция начнет обретать первые ряды настоящей кладки. Печь голландка, порядовка которой будет сделана по всем правилам, будет именно обогревать жилище, а не просто уносить тепло через трубу на улицу. Поэтому требуется, чтобы на печь голландка схема готовилась заранее, а не создавалась по ходу кладки кирпичей.

Подробная кладка голландской печи

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Порядовка печи-голландки размером 52×52 см.

  • На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
  • Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
  • Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
  • Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

Точно так же выкладывают и 5 и 6-й ряды. 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро. 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды. Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода. В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы. Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная. С 18-го по 24-й ряд формируются оборотные каналы голландки

Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов. 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону

В 28-м ряду оставляется отверстие для дымохода

Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

  • В 29-м ряду устанавливается заслонка (рисунок 11).
  • 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.

Печь в современном доме

Прежде всего, в отопительной печи для дома должна быть учтена прогнозируемая динамика цен на энергоносители хотя бы на ближайшие 20-30 лет, а также изменение их номенклатуры в широкой продаже

Термоядерная энергетика даст промышленный выход не ранее чем лет через 70, у естественных запасов органического топлива уже проглядывает дно, поэтому печи на жидком топливе далее заведомо не рассматриваются, зато будет уделено внимание качеству и свойствам печей при топке альтернативным топливом. Если сейчас где-то еще и выгодно топить соляркой или мазутом, то уже в ближайшем будущем тамошним обитателям придется вплотную задуматься о переходе на газ или пеллеты

Исходя из этого, коэффициент теплоотдачи печи (он в печном деле равносилен КПД) должен быть не менее 65-70% Кроме того, печь должна работать на любом виде твердого топлива, с учетом того, что могут появиться новые его виды. Газовая отопительная печь должна потреблять топлива на порядок меньше теперешних – газ дешеветь тоже не будет. Поэтому для отопления газом предпочтительнее будет печь каталитического сжигания с керамической горелкой; на них мы далее остановимся подробнее.

Второй важнейший момент – безопасность и неразрывно связанные с ней простота и удобство эксплуатации. Хорошая печь не должна давать угара в любом режиме топки и при любом положении органов управления ею. Зато она должна обеспечивать равномерную теплоотдачу в течение не менее 12 часов от одной закладки топлива, исключать возможность возгорания при любом режиме топки и требовать выгрузки золы не чаще 1 раза в сутки. Дополнительные требования: возможность прикосновения к печи без немедленного получения ожога и, если печь снабжена автоматикой, наддувом, системами циркуляции – сохранение работоспособности и безопасности при отключении электропитания.

Далее, печь из кирпича должна иметь расчетный срок эксплуатации не меньший, чем сам дом. Заменить печь в уже построенном доме нереально, недаром же в старину строились от печки. Затем, печное отопление перспективно и в экологическом плане: расходы на доставку альтернативного твердого топлива индивидуальным потребителям с учетом КПД печей уже меньше, чем потери тепла в магистралях теплоцентралей и электроэнергии в ЛЭП. В будущем массовый переход на печное отопление позволил бы избежать взрывообразного скачка глобального потепления.

Современные печи-камины

Однако кирпичные печки при всей вековой к ним симпатии тут оказываются в проигрыше. Причина – сами материалы, из которых они создаются. Получение кирпича, шамота, цемента, речного песка, качественной глины наносит вред экологии больший, чем экономия печным отоплением не восполняемых природных энергоресурсов. Кирпичные печки, конечно, не вымрут, уж очень они симпатичны, но построить в доме печь уже стоит очень дорого и со временем эта работа будет неуклонно дорожать.

Высокие технологии касаются не только электроники, космоса, тонкой биохимии и т.п. Они преобразили и многие традиционные материалы. Сказать, к примеру, братьям Демидовым, какой сейчас люди умеют получать чугун – они бы не поверили. Тихая революция в материаловедении отразилась и на печах: сейчас для отопления дома выгоднее всего оказывается покупная сборно-разборная печь фабричного производства. Такие печи можно устанавливать и в городских квартирах с отдельным дымовым каналом, т.к. они уже сертифицированы по пожарной безопасности. И замена печи на новую уже не потребует как минимум капитального ремонта жилища.

Наконец, важен такой показатель, как эстетика печи. Сложившаяся веками конструкция не может не быть совершенной, а технически совершенное устройство просто обязано быть красивым. Любая, без исключения, печь при надлежащем ее исполнении органически входит в современный интерьер, см. рис. в начале. Но строительство вписанной в интерьер печи на заказ – удовольствие чрезвычайно дорогое, поэтому желающих построить печь своими руками не убывает, что можно только приветствовать: успешно сложивший печку домашний мастер справится потом с любыми ремонтными работами.

Эстетика печи важна не только ради красоты и престижа, но и по рекомендациям медиков. Созерцание огня после ужина как ничто другое снимает накопившийся за день негатив от современной суматошной жизни и дает назавтра заряд бодрости, сил и здравого смысла. Кстати, те же медики советуют: прием при этом натурального коньяку из расчета 1 мл на 1 кг веса тела с ломтиком лимона – прекрасное средство профилактики сердечно-сосудистых и онкозаболеваний.

Общее устройство печи-голландки

В классическом варианте голландская печь — чисто отопительная, со стенкой в один кирпич, имеет прямоугольную форму, над топкой выстраиваются протяженные дымоходные каналы. Именно поэтому при малом расходе топлива греет она хорошо: горячий дым прогревает кирпичи внутренних каналов и уже значительно охлажденным выходит в дымоход. Изначально эти печи облицовывались изразцами.

Так классические печки голландки — без колосника и поддувала выглядят изнутри». Особенность любой печи этого типа — наличие в верхней части дымовых каналов

В той же классической голландке выход дымового канала находится сбоку: платили голландцы налог с дыма, потому в общую трубу выводили несколько печей. Причем проблемы с задымлением менее протопленных печей не возникает: длинные дымовые каналы нелегко продуть даже при наличии обратной тяги.

Так выглядят современные печи-голландки, облицованные изразцами (прототипом кафеля)

Все это, да еще пластичность конструкции, привело к тому, что появилось много форм печей-голландок: кроме традиционных прямоугольных и квадратных, есть треугольные, трапециевидные и круглые. Не меньше и вариантов использования: чисто отопительная, отопительно-варочная, с лежанкой,  на один, два или на три этажа, с камином, емкостью для нагрева воды и с баком для водяного отопления. Не удивительно, что эта конструкция популярна. Причем все настолько просто, что сложить голландку своими руками может тот, кто хотя бы раз клал стенку из кирпича с перевязкой. Если вы задумали попробовать свои силы в качестве печника, выбирайте порядовку голландки и приступайте к работе.

Возможно, вам будет интересно узнать про печь-шведку.

Достоинства и недостатки

Начинаем с плюсов:

  • На кладку печи-голландки требуется немного материала — примерно в два раза меньше, чем на аналогичную русскую печь. Следствием является малый вес, который выдерживают без особых проблем почти все типы перекрытия.
  • Конструкция ее такова, что ее можно «подгонять» под требуемые размеры, не особо опасаясь значительного ухудшения показателей. Минимальный размер голландки — 50*50 см.
  • Она нетребовательная к качеству материалов: запас прочности и конструкция таковы, что печи-голландки не боятся возможных тепловых деформаций. Желательно использовать качественный шамотный кирпич для кладки топки, для корпуса можно брать любой мало-мальски нормальный полнотелый керамический.
  • Пластичность конструкции: в зону дымовых каналов можно встраивать водогрейный бак, духовку.
  • Каналы над топкой можно вытягивать на несколько этажей: два и даже три этажа — не проблема.
  • После долгого простоя голландки, ее не нужно медленно греть. Сразу можно топить на прогрев помещения: трещин не будет. Причем разогревается она быстро, а остывает (если не забыли закрыть заслонку) медленно.

Достоинств много, и все они весомые. Но без недостатков никуда. Есть они и у этого чуда отопительной техники:

  • Требовательна к качеству топлива. В том смысле, что топить нужно дровами или углем, а не бросовым топливом или мусором. Она оптимальна именно в режиме тления, а не горения, а при топке опилками, хворостом или соломой тлеть нечему.
  • Если после протопки забыть закрыть вьюшку, выстывает очень быстро: тепло выносит через каналы.
  • Невысокий КПД — порядка 40%.
  • Так как кирпича на нее идет немного, теплоемкость тоже невелика. Потому для поддержания стабильной температуры ее нужно топить не менее чем два раза в сутки. Причем ее перетапливать нельзя: может даже пойти угарный газ.
  • Если использовать мокрое низкокачественное топливо, каналы быстро зарастают сажей, их приходится часто чистить.

Как видите, основные недостатки связаны с особенностями эксплуатации. Если все делать правильно, печь-голландка — отличный отопительный прибор.

А это чудо — тоже отопительная печь галанка в палатах митрополита

Разновидности голландки

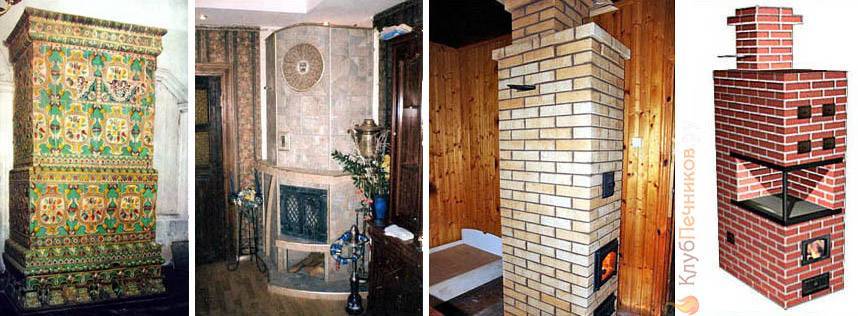

Некоторые распространенные разновидности голландских печей показаны на рисунке. Первая – классическая старинная. Отреставрированные, такие представляют собой ценнейший антиквариат, стоимость которого может превосходить стоимость помещения, где они расположены. А новую классической конструкции выбором декора легко вписать в любой интерьер благодаря простоте ее формы.

Некоторые разновидности голландских печей

Далее – современная голландка с камином. К таким мы вернемся чуть ниже, а следующая – малая дачная голландка-колонка, предназначенная для сезонного нерегулярного пользования. И замыкает ряд отопительно-варочная домовая голландка с плитой. Мы далее разберем подобную, но попроще, для дачи.

Принцип действия голландки прост, поэтому она восприимчива к усовершенствованиям и терпима к огрехам конструкции. В русском самое слово «голландка» стало синонимом любой усовершенствованной или облицованной изразцами отопительной печи. Из-за этого возникла путаница, в которой мы и попытаемся разобраться.

О недостатках печек-голландок

  • Коэффициент полезного действия у голландок постоянен и не зависит от их высотных габаритов, но величина его невелика – всего 35-55%. С русскими печами просто не сравнимо.
  • Оптимален режим работы – тлеющий, но не быстрое сгорание. Виды топлива, быстро отдающие тепло и имеющие малое количество продуктов сгорания – камышовые и соломенные брикеты, хворост – неприменимы и не дадут эффективного обогрева и возможности готовить пищу.
  • Устройство внутренних каналов имеет ту особенность, что после нагрева может стать причиной очень быстрого, моментального остывания печки, если вьюшка останется открытой после топки. Это быстрое остывание стимулирует обратную тягу. Затягивание внутрь уличного воздуха при этом реальное явление.
  • Двукратная топка голландской печи за одни сутки – грустная реальность. Но в то же время нельзя и топить слишком часто – поскольку процессы медленного тления связаны с выделением СО (угарного газа). Дополнительные топки – это больше угарного газа, поступающего в помещения. В контексте СО русские печи не в пример безопаснее, ведь их режим исключает тлеющие процессы.

Голландская печь востребована и популярна по причине остроумной конструкции, компактности и легкости, и многих еще достоинств, и занимает свое особое место среди отопительных и варочных печных агрегатов. Сравнения ее с другими видами печей могут быть слегка некорректны, поскольку все виды печей имеют как плюсы, так и минусы, и выбор модели печи зависит от наиболее нужных параметров.

Разновидности печи

Со времен разработки голландской печи появилось большое количество модификаций. Ее постоянно усовершенствуют и вносят определенные изменения. Поэтому практически все отопительные конструкции стали называть голландками. Следует отметить, что название этой печи придумали в России.

Русские голландки

Многие мастера стали изменять внешний вид обычной русской печи и стали называть их голландскими конструкциями, но с технической стороны они не имеют ничего общего. Такие печи стали строить после того, как Петр I указал, что все отопительные конструкции должны быть построены на основе голландских устройств. Отечественные мастера додумались сложить оба варианта, и разработать совершенно новое устройство. Затем новый вариант вернулся обратно в Европу и стал широко использоваться среди населения.

Шведские печи

В отличие от голландского варианта, шведки оснащены варочной камерой и плитой. Поэтому их можно использовать не только для отопления помещения, но и для приготовления пищи. При необходимости в такую конструкцию можно установить духовку, теплогенератор или водогрейный короб. Точно выложить все ряды шведки поможет порядовка.

https://youtube.com/watch?v=jTKaiStDdxM

Круглая голландка

Данный вариант также был разработан в России, хотя имеет немецкое происхождение. Схема устройства достаточно проста: дымооборот и три канала. Работает печь за счет тления деревянного топлива. Она строится на железном кожухе, что уменьшает ее себестоимость. При этом отопительная конструкция имеет хорошую теплоотдачу. Однако большое количество тепла уходит через трубу. Несмотря на небольшую стоимость, устройство является пожароопасным, появляется копоть на кожухе, требует регулярного ухода, который не так просто дается.

Малая дачная

Этот вариант конструкции представляет собой небольшую печь, которая предназначена для отопления небольшой площади, до 20м2. В качестве топлива используется уголь или дрова. Подготовленная схема и порядовка позволят изготовить конструкцию соответствующих размеров. Небольшие габариты достигаются путем сворачивания в маленькое кольцо труб дымооборота. Размеры конструкции составляют 520X520 миллиметров.
