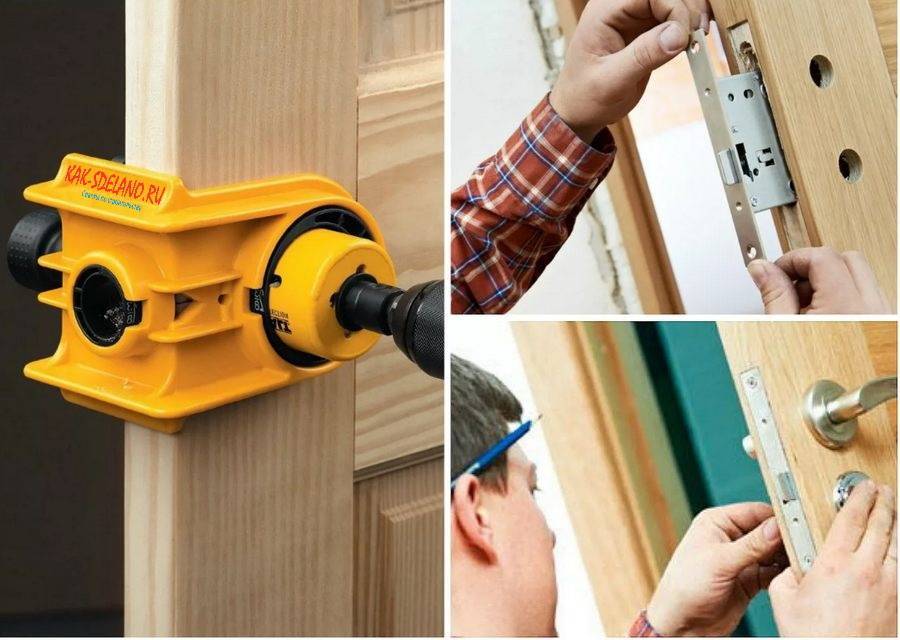

Как врезать замок в межкомнатную дверь: инструкция от специалиста

Технология врезки замка-ноба

Как уже говорилось, наиболее простой является технология врезки в межкомнатную дверь замка-ноба, то есть замка, у которого замочная скважина расположена непосредственно на дверной ручке.

Стандартная комплектация замка-ноба

По этой же технологии можно установить замок с односторонней защёлкой.

Первым делом необходимо определить местоположение будущего замка. Для этого подойдите к двери и «потяните» за воображаемую ручку. Именно то место, к которому потянется ваша рука и будет оптимальным для установки.

Определив высоту расположения замка необходимо сделать точную разметку. Для этого измерьте расстояние от накладки, в которой находится язычок замка, до центра отверстия, в которое впоследствии будет вставлен поворотный механизм. Именно это расстояние и нужно отмерять от края дверного полотна на выбранной вами высоте.

Теперь нужно подобрать подходящую по диаметру коронку. Она должна быть меньше, чем декоративная накладка под ручкой, но в то же время достаточно большой, чтобы в полученное отверстие без усилий вошёл механизм замка.

Существуют специальные наборы коронок, рассчитанные именно на врезку замков – нобов. В них входит всего две насадки как раз того диаметра, который Вам и нужен.

Теперь сверлим выбранной коронкой сквозное отверстие в двери и первый этап работ по врезке замка можно считать завершённым.

Замена замков Mul-t-lock — очень простая задача, особенно если доверить врезку сервисной службе.

Сверление отверстия с помощью коронки

Коронка вынимается вместе с ненужной древесиной

Остаётся просверлить отверстие в торце двери, в которое будет входить запорный механизм замка. При подборе коронки соблюдайте те же правила, что и в первом случае.

Торцевое отверстие сверлится на уровне центра первого

Когда оба отверстия готовы, остаётся сделать в торцевой части двери небольшое углубление, в которое ляжет декоративная накладка. Для этого, приложив накладку к месту расположения, обведите её карандашом и с помощью неширокой стамески «выберите» слой дерева, который равен толщине накладки.

Разметка под выемку для торцевой накладки

Теперь осталось собрать замок.

Вначале в отверстие в торце двери вставляем часть замка с запорным язычком. После этого в гнездо, которое должно оказаться по центру первого отверстия, вставляем сердцевину замка с одной из ручек.

Сборка замка

На выступающую часть сердцевины с другой стороны двери надеваем вторую ручку.

При сборке замка убедитесь, что ручка со стопором находится с нужной стороны двери.

Если замок работает, остаётся скрепить всю конструкцию с помощью входящих в комплект винтов и саморезов.

После проверки замок крепится винтами и саморезами

Врезка замка без фрезера

Если у вас нет денег на приобретение такого инструмента, а ваш сосед отказался делиться, то и в этом случае не стоит переживать – врезать замок можно спокойно и без фрезера. Вам понадобится простой набор инструментов, имеющийся у каждого мужчины дома.

Также возможно и полная замена замка (в зависимости от ситуации), помимо его врезки и ремонта. Такое вероятнее всего лучше сделать, когда вы въезжаете в новую квартиру и заселяетесь в свою собственную после прекращения сдачи в аренду. Полная смена замков позволит вам крепко спать и не думать о том, что кто-то может просто забраться в ваш дом.

Подготовительный этап

Техника врезки зависит от конструкции запора. Легче всего установить ручку-защелку. С этой целью аккуратно делается отверстие необходимого диаметра. (Мастера рекомендуют проводить все отделочные и монтажные работы после того, как сделан ремонт пола.)

Установка межкомнатного замка с поворотным фиксатором (или с ручкой и личинкой) является более трудоемкой: необходимо будет сделать гнездо в торце полотна двери, а также 2 отверстия – для личинки и ручки.

Необходимо правильно рассчитать высоту, на которой будет устанавливаться ручка. При выборе деревянной двери ограничения по этому параметру отсутствуют. На каркасной конструкции ручку следует врезать в месте нахождения поперечного бруса, располагающегося на расстоянии 90-100 см от основания дверного полотна. Толщина вертикального бруса варьируется в зависимости от толщины дверного полотна.

Чаще всего установка запора происходит в установленную дверь, но можно врезать его и до монтажа. Когда углубление для замка планируется делать ручным электрическим фрезером, полотно необходимо прочно закрепить в положении лежа при помощи стапеля, повернув к себе обрабатываемую сторону.

Инструменты для врезки замка

Чтобы осуществить установку запорного механизма в дверь, нужно иметь такие инструменты:

Карандаш для разметки.
Столярный треугольник.
Рулетку.
Шуруповерт в комплекте с набором бит.
Отвертки (плоская и крестовая).
Сверло перьевого типа, сверло по дереву 6 мм, коронки необходимого размера.
Молоток и стамеску.
Долото.
Стапель.
Ручной электрофрезер.

Существуют специальные наборы инструментов, которые включают в себя все необходимые сверла и коронки.

Врезка замка фрезерным станком

Замок следует прикрепить к полотну, предварительно отступив расстояние в 1 м от пола. Ручка может быть расположена и на другой высоте в зависимости от пожеланий хозяев. Теперь нужно определить глубину врезки: при помощи треугольника обмеряется корпус механизма и отмечается необходимая глубина простым карандашом, верхнюю часть устройства обводим по контуру.

Затем следует выбрать место для замочной скважины и защелки. Запорное устройство измеряется от конца до центра замочной скважины, на двери делается разметка. После этого выполняется просверливание отверстий под замочную скважину и защелку с использованием перьевого сверла.

Затем производятся отметки для будущей выемки под замок. Для этого его следует прислонить к торцевой стороне двери ригельной планкой. Во фрезер вставляется фреза соответствующей окружности, после чего выполняется просверливание углубления. Следует позаботиться о том, чтобы ригельная планка целиком входила в полотно двери.

Затем необходимо вырезать выемку для замочной конструкции. Во фрезер «заряжается» пазовая фреза, с помощью которой вырезается желоб. Это необходимо сделать так, чтобы механизм запора четко помещался в него. Границы выемки следует обработать молотком и стамеской, чтобы придать им эстетичный вид.

Из углубления необходимо удалить стружку, после чего поместить туда замок. Планка ригеля прикрепляется при помощи саморезов к боковой части двери, а затем выполняется установка дверной фурнитуры.

Врезка замка без фрезера

Для установки запорного устройства вручную необходимы следующие инструменты:

карандаш;
линейка;
рулетка;
электродрель в комплекте со сверлом 10-14 мм;
стамески разной ширины;
напильники круглой формы.

Нужно отсчитать от 70 до 100 см от нижнего края полотна и отметить будущее месторасположение запорного механизма. Приложив его боком, следует сделать разметку его внутренней части, отметить ширину задней плоскости конструкции. После этого, согласно разметкам, просверливаем отверстия. Затем необходимо проделать сверлом отверстия вглубь двери. Для этого следует удерживать дрель под небольшим углом.

При помощи стамески нужно выровнять поверхность гнезда, чтобы механизм мог поместиться в него. Приложив запор к лицевой части полотна, следует разметить положение ручки и сердцевины, просверлить отверстия и выровнять их при помощи напильников. Этот же процесс повторить на противоположной стороне двери. Конструкция вставляется в паз, затем продевается стержень, на который крепятся ручки.

Язычок запора выставляется наружу. Ставятся отметки для языка на косяке двери, стамесками проделывается углубление под него, куда помещается ответная часть замка (планка). Планку закрепляют, после чего замок готов к эксплуатации.

Разметка

Перед установкой ЗМ, важно узнать, как делается разметка под его типы. Как правило, разметку наносят в соответствии с шаблонами или соответствующими элементами замка, которые предварительно прикладывают к двери

Лучше наносить линии острым шилом или иглой – по и следам проще работать. Если вы используете карандаш, тогда вам нужно учитывать ширину прорисованной черты и расстояние между ней и деталью. Рассчитать все это сложно даже квалифицированному специалисту

Как правило, разметку наносят в соответствии с шаблонами или соответствующими элементами замка, которые предварительно прикладывают к двери. Лучше наносить линии острым шилом или иглой – по и следам проще работать. Если вы используете карандаш, тогда вам нужно учитывать ширину прорисованной черты и расстояние между ней и деталью. Рассчитать все это сложно даже квалифицированному специалисту.

Шаблон для разметкиЧертилку лучше не использовать

Как разметить круглый ЗМ

Прежде всего нужно определится с местом, куда вы поставите круглый замок. Далее выполните разметку, пользуясь инструкцией по установке и шаблоном. Расстояние между разметкой и полом должно быть около 97 см. При нанесении этой стороны разметки нужно учитывать толщину двери и длину язычка ЗМ. Наносить разметку нужно по стороне личинки.

Ставя две точечки на «лице» двери, нужно отступить от ее торцевого края 6 см для первой точечки и 7 см для второй.

На двери нужно разметить отверстие диаметром 5 см. В него вы поставите ручку. Другое отверстие диаметром 2,3 см сделайте в торце двери, только следите, чтобы оно располагалось строго напротив главного отверстия. Его главная задача – помещать конструкцию с защелкой.

Разметка плоского ЗМ

На косяке двери отметьте карандашом вертикальную, а затем горизонтальную ось. Последнюю нанесите на расстоянии 96,5 см от пола (для дубовых или старых экземпляров подойдет 80 см). Выполняйте разметку карандашом по приложенному замку. Определять гнездо под ЗМ нужно только пол линии разметки. В итоге, оно должно получиться чуть больше, чем нужно. Благодаря этому, получится сделать правильный зазор для монтажа механизма.

Отметка углублений под шпиндель и личинку имеет определенные особенности. Для ее выполнения нужно приложить замок сбоку, а отверстия проделать с добавочным отступом от торца двери. Полученные отверстия должны соответствовать размеру торцевой накладки.

Установка дверных замков в межкомнатные двери в Москве и МО

Замки-защелки ставят на межкомнатные деревянные и комбинированные двери в качестве ограничения доступа Если Вы столкнулись с такой необходимостью, то обращайтесь к проверенным специалистам. Монтаж замка может потребоваться по следующим причинам: деформация двери; поломка ручки; повреждения сердечника.

Чтобы монтаж на двери был выполнен профессионально, стоит обратиться в компанию LOCKSERVICE. Нас выбирают, потому что:

Работаем круглосуточно и в экстренном режиме. Мастер приедет уже через 15-20 минут или в удобное для Вас время, причем в любом районе Москвы или Московской области.
При вызове специалист уже имеет общее представление о проблеме благодаря слаженной системе логистики и взаимодействия с клиентами, так что с собой он привезет необходимый набор инструментов и фурнитуры.
Профессионал произведет осмотр двери, проведет консультацию (бесплатно), предложит возможные варианты замка для Вашей двери на выбор, а также иную фурнитуру, включая броненакладки, ручки, личинки и пр.

Как врезать замок в межкомнатную дверь фрезером

Фрезер поможет врезать не только сам механизм замка, но и петли, на которых держится дверь. Этот инструмент бывает разного вида, но для указанного в теме типа работ необходим универсальный погружной. Его, кстати, специалисты используют чаще всего. Многие отмечают простоту пользования инструментом в квартире: им может овладеть человек, ни разу до этого не державший в руках фрезер.

Какая ассоциация может возникать при слове «фрезер»? Большинство представляют огромную машину, станок, одна при его виде и использовании возникает вовсе другое ощущение – он выглядит он как удобный компактный инструмент.

Фото с сайта remstd.ru

На самом деле с его помощью можно сделать много полезных вещей: врезать запирающий механизм, сделать ровными края, создать отверстия для петель и пр. Пошагово разберем, как же врезать замок в дверь посредством такого инструмента, как фрезер:

крепим посредством стапеля дверь, чтобы в процессе нам не приходилось постоянно удерживать дверное полотно;

создаем разметку для будущего замка, его язычка;

берем запирающий механизм, прикладываем его к двери, смотрим, чтобы разметка точно была в центре дыры. Теперь закончим намечать: нарисуем верхнюю и нижнюю часть планки, сам корпус устройства;

прямые линии на торце двери помогают сделать фрезером углубление.

Следующее видео поможет разобраться, как врезать замок с помощью фрезера. Профессионалы рассказывают, как это можно сделать действительно за маленький промежуток времени:

Немало людей сталкивалось с не очень приятным вопросом, связанным с поломкой замка. В этом варианте единственным выходом будет вызов специалиста на дом. Также не исключаются ситуации взлома двери, когда ключи остались в квартире, а замок просто защелкнулся. Неприятная ситуация также происходит, когда ключ оказывается потерянным. Немало воров, специализирующихся на взломе дверных замков – в том случае урон жилью огромен: здесь не только потеря имущества, но принудительная смена замка, а то и двери вовсе.

Во всех ситуациях, кроме последней, дверь придется вскрывать самим, за чем последует замена замка или его ремонт в зависимости от повреждений.

Если ключ сделан не из прочного материала, то вы ненароком можете его часть оставить в замке – в этой ситуации замок придется разбирать, предварительно дверное полотно вскрыв, а если сама дверь сделана из металла – звонок в сервис может спасти вас от покупки новой двери.

Значительно снизить затраты на вызов мастер может межкомнатная дверь, сделанная из дерева и имеющая не сложный замок – здесь ремонтные работы можно произвести самостоятельно. Главное – не повредить в процессе саму дверь и быть предельно аккуратным.

Инструменты для врезки замков и защелок

Врезать замок в межкомнатную дверь не так уж и сложно, но для работы потребуются инструменты:

Коронкой лучше работать с деревянной дверью

Дрель с коронкой на 25 мм и/или перьевым сверлом на 22-23 мм (есть элементы замков и с меньшими размерами, так что может потребоваться перо/коронка на 20 мм). Этим инструментом вырезают отверстия под замок в дверном полотне.
Перьевое сверло на 16 мм — чтобы сделать выемку в ребре двери и ответную часть в косяке.
Киянка и стамеска (лучше — дюймовая). С их помощью «заглубляют» накладку с защелкой и пластину на ответное отверстие.
Сверло диаметром 1 мм — просверлить отверстия под установку саморезов, которыми крепится сам замок и накладки.
Отвертка — закрутить саморезы.
Еще нужны будут рулетка или длинная линейка (более метра длиной), карандаш, треугольник (лучше плотницкий, но подойдет обычный школьный).

Не такой уж дорогой и редкий инструмент. Если у вас нет сверла и коронки, купить можно в любом строительном супермаркете или на рынке. Так как сверлить будем не камень, слишком дорогие покупать не надо — обычные коронки или сверла по дереву.

Киянка и стамеска (лучше — дюймовая). С их помощью «заглубляют» накладку с защелкой и пластину на ответное отверстие.
Сверло диаметром 1 мм — просверлить отверстия под установку саморезов, которыми крепится сам замок и накладки.
Отвертка — закрутить саморезы.
Еще нужны будут рулетка или длинная линейка (более метра длиной), карандаш, треугольник (лучше плотницкий, но подойдет обычный школьный).

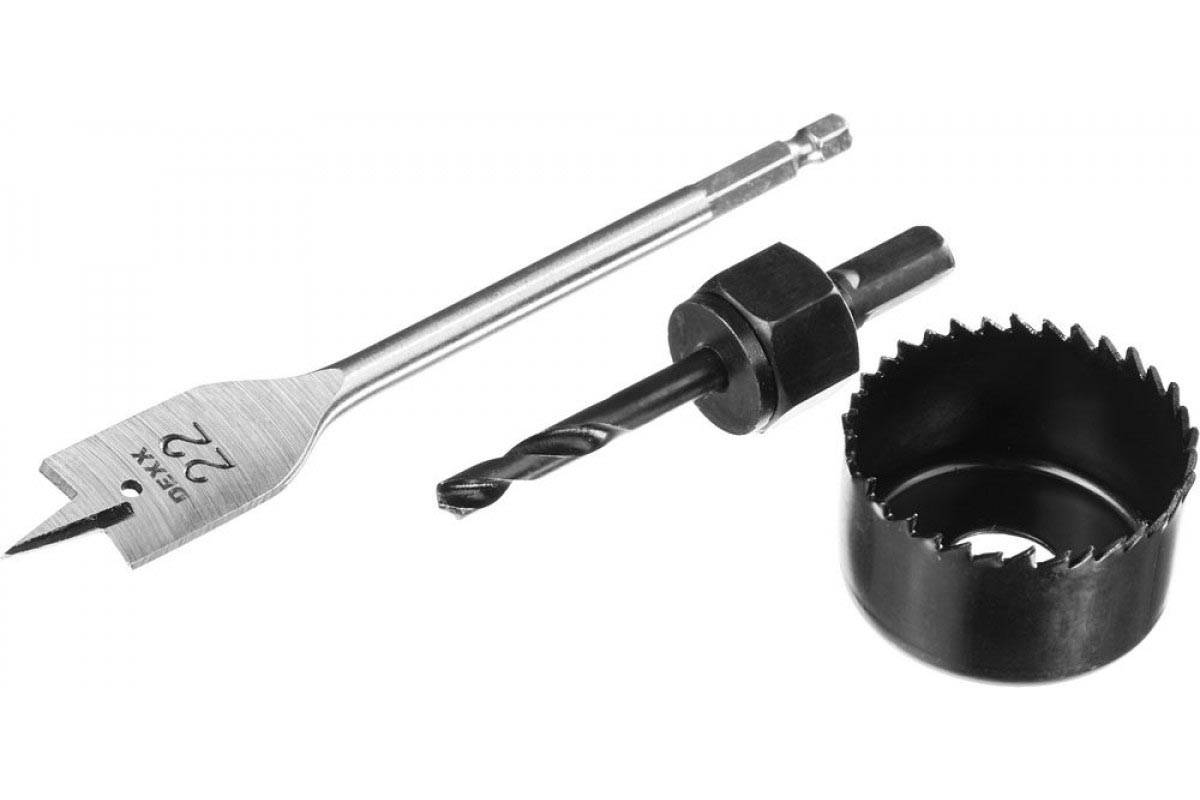

Готовый набор для врезки замков в межкомнатные двери (по дереву): перьевое сверло, державка, коронка

Пару слов о том, что лучше — коронка или перьевое сверло. Вырезать в двери отверстие под замок проще и быстрее коронкой, стружек при этом меньше. Но в торце работать коронкой далеко не так удобно, да и отверстие получается больше чем нужно. Сверлить пером чуть дольше и стружек больше, но проще контролировать процесс. А вообще, большой разницы нет, но чаще всего, отверстие в полотне делают коронкой, а в торце — пером. Но можно везде использовать перо.

Без стамески не обойтись

Еще момент: стандартная коронка имеет диаметр 25 мм, а под замок необходимо отверстие 22-23 мм. Лишние 2 мм без проблем перекрываются декоративными накладками, но при очень узкой двери эти лишние миллиметры могут стать критичными.

Виды замков для межкомнатных дверей

Перед выбором замка необходимо ознакомиться с его видами

При покупке механизма особое внимание уделяют цвету и дизайну. Фурнитура должна гармонировать с интерьером и сочетаться с мебелью

Врезные запорные механизмы подразделяются на такие виды:

с защелкой;
с фиксатором;
с ключом;
электромагнитные.

Фурнитуру перед покупкой внимательно осматривают и изучают на наличие брака.

Установка замка в межкомнатную дверь происходит следующим образом:

Берем дрель, устанавливаем перьевое сверло. Его диаметр должен соответствовать толщине запорного устройства, глубина высверливаемого отверстия — его длине.
С помощью перьевого сверла высверливаем, ориентируясь на линии в торце двери, отверстие для замка.
Отмечаем параметры опорной пластины и выбираем ровную площадку.
Перьевым сверлом делаем отверстие для рукоятки. Сверление выполняют аккуратно. Его осуществляют так, чтобы оно не просверлило деревянное полотно насквозь. Затем работу продолжают с другой стороны. Если полностью просверлить полотно, это может повредить дверь.
Теперь необходимо вставить устройство на подготовленное место и разметить отверстия под саморезы. Если разметка подходит, производят монтаж замка и прикрепляют его саморезами.

Для завершения работы можно вставить ручку дверную круглую или Г-образную в отверстия и произвести монтаж полотна в петли.

Механизм с ручкой

Ручка с замком для межкомнатных дверей крепится после проведения разметки и высверливания отверстий под защелку на торце полотна и рукоятки на поверхности.

Ход работы по врезанию замка с ручкой следующий:

С помощью стамески и молотка в торце дверного полотна делают углубление под лицевую планку. Она должна полностью входить в дверь.
Закрепляют саморезами механизм защелки.
Для установки ручки частично разбирают ее внутренние половинки, чтобы получить доступ под крепежные и стяжные винты.
Устанавливают рукоятку. Стержень и стяжные втулки должны точно войти в пазы механизма защелки. Операция выполняется согласно схеме замка с ручкой.
С обратной стороны прикрепляют внутреннюю пластину накладки рукоятки и закрепляют с помощью винтов.
Вставляют декоративную планку, закрепляют на стержне.
Паз на ручке должен совпадать с желобом на стержне. Ее надевают на желоб до щелчка.
Ответная пластина поворотной рукоятки монтируется аналогично замкам с защелкой.

Сложные

Электромагнитный врезной замок для деревянной двери устанавливается следующим образом:

Подготовьте необходимые составляющие части механизма.
В комплектацию к замку входит монтажный стикер. Вставьте его под углом 90°, наклейте в угол коробки, прикрепите к двери.
В процессе установки замка межкомнатная дверь должна быть закрытой.
По отметкам стикера дрелью просверлите отверстия под ручки и замок. Сначала работу проводят на коробке, затем — на полотне для крепления ответной планки.
Снимите стикер.
Отсоедините защитную крышку от электромагнитного запора.
Открутите крепежную планку, подрегулируйте ее положение относительно дверного блока.
Саморезами зафиксируйте планку.
Присоедините питающий провод через технологическое отверстие.
Подключите питание к запору, зафиксируйте его к монтажной планке с помощью 6-гранника.
Установите защитную крышку.
Фиксирующие шпонки необходимо вставить в ответную планку.
Снаружи межкомнатной двери закрутите болт с полукруглой или гладкой головкой, внутри — сделайте подложку с помощью резиновой прокладки, поставьте ответный элемент, закрепите гайку. Гайку сильно не затягивайте, она должна немного пружинить благодаря резиновой прокладке для свободного примагничивания к запорному устройству.

При работе придерживайтесь всех этапов врезки замка и руководства к установке.

Как врезать замок в межкомнатную дверь: пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка. Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
По меткам при помощи треугольника проводим горизонтальные прямые.
Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.
