Личный опыт устройства гидроизолированных теплых полов в моечном отделении бани

Как сделать

Сказанное выше не исчерпывает вопросы, связанные с гидроизоляцией. Но и полный охват темы вряд ли возможен. Рассмотрим еще пару вопросов, которые часто задают.

Как сделать в каркасной бане

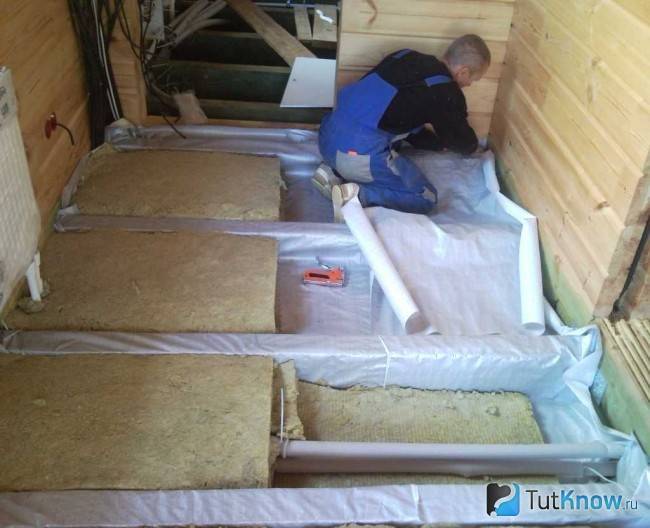

Если вы делаете каркасную баню с утеплителем из минеральной ваты, то велика вероятность, что ту же минеральную вату будете использовать и для утепления пола. А минвата отличается от экструдированного пенополистирола, о котором говорилось выше, тем, что требует защиты от попадания влаги. Тем, собственно, и не нравится.

Вообще, в бане пенополистирол использовать не стоит, но если он в полу и под бетонной стяжкой, то совершенно пожаробезопасен. Но в каркасной бане полы часто делают на лагах и на сваях.

В ролике ниже показан вариант того, как можно зашить пол шиферными листами. Но это на ваш выбор. Мы же говорим о гидроизоляции пола в каркасной бане.

Так вот, правильно делать слой, который в самом низу, из односторонней мембраны гидроизоляции, которая наружу из утеплителя выпускает водяные пары, а внутрь уже нет. А сверху утеплитель покрывается парозащитой, которая вообще ничего не пропускает — ни пар, ни воду. Это два слоя гидроизоляции, предназначенные исключительно для сохранности минеральной ваты.

Дальше можно сделать как в ролике — перед тем, как класть плитку, покрыть черновой пол (в сущности, шифер просто заменил бетонную стяжку) мастичной гидроизоляцией для ванных комнат, после чего положить на мастику плитку. Почему мы здесь считаем использование мастики оправданным? Потому что ниже находится минвата.

Как сделать в бане на сваях

Технология создания подшивного пола в бане на сваях не отличается от описанной выше, но можно варьировать использованные материалы. В частности, посмотрите ролик, в котором вместо шифера и вместо бетонной стяжки использованы листы ОСП, поверх которых как клей использовалась разогреваемая битумная мастика, а клеились на нее листы оцинкованного железа.

Пол над этим железом — проливной. Мастика использовалась не только в качестве гидроизоляции, но еще и как материал, который не позволяет металлическим листам грохотать, когда на них будет литься вода. Если с обратной стороны железа нет пустот, оно ведет себя тихо.

Вот вам вариант того, как делается гидроизоляция пола в бане на сваях.

Понятно, что вариант не единственный, что тут каждый выбирает по вкусам и финансам. Пол может быть проливной и не проливной, с плиткой, без плитки.

В принципе, голубой гидроизоляции из предыдущего ролика достаточно, чтобы сделать бетон или шифер водонепроницаемыми настолько, что поверх и плитку можно не класть, а сделать проливной пол сверху (чтобы не стирать ногами мастику).

***

Утепление водяного пола в бане

На пленку уложите утеплитель — пенопласт 25 плотности толщиной 50 мм, или полистирол, который плотнее и не деформируется. Можно также использовать стекловату, минеральную вату, пенобетон.

В утеплителе сделайте отверстия для установки маяков, по которым контролируется заливка стяжки. Установите в отверстия маяки, выставьте их поверхность в одну плоскость, с наклоном к стоку воды.

К нижней части стен закрепите демпферную ленту из пенополиуретана для компенсации расширения стяжки при подаче горячей воды, чтобы в бетоне не образовались трещины. Лента должна находиться между чистовой стяжкой и стеной.

Несколько важных моментов

Перед началом разбора методов утепления стоит обратить ваше внимание на некоторые детали

Очень важно учитывать конструктивные особенности помещения, ведь для бетонных и деревянных полов подходят разные методики утепления. Что будет хорошо для бетона, то может быть совершенно неприемлемо для дерева

Для проливных (протекающих) и сухих покрытий также должны использоваться различные технологии

Что будет хорошо для бетона, то может быть совершенно неприемлемо для дерева. Для проливных (протекающих) и сухих покрытий также должны использоваться различные технологии.

Если у вас есть уже функционирующая парная, в которой вы хотите провести работы, то действия будут такими же, но затраты на демонтаж и реконструкцию будут несколько больше, чем при постройке с нуля.

Гидроизоляция помывочной в каркасной бане

На самом деле, гидроизоляция помывочной в каркасной бане мало чем отличается от процесса обустройства других помещений со специфическим микроклиматом, поскольку в данном помещении хранится вся необходимая банная атрибутика, за которой время от времени нужно заходить, желательно, чтобы в помывочной была сделана качественная гидро- и теплоизоляция.

В процессе отделки пола в помывочной нужно учитывать несколько важных нюансов:

• Беспрепятственное пропускание влаги полом;
• Отсутствие значительных теплопотерь в помывочной;
• Устойчивость покрытия к большим температурным колебаниям.

Калькулятор расчета утепления пола по грунту

Пояснения по работе с калькулятором

Для начала необходимо, пользуясь предлагаемой картой-схемой, определить нормированное сопротивление теплопередаче для своего региона. Причем показатель – для перекрытий (эти значения на карте нанесены синим цветом).

Карта–схема для определения значений нормированного сопротивления теплопередаче для своего региона на территории России.

Далее, определяется общая схема утепления.

Пояснение №1.

— Полы по грунту могут утепляться и исключительно керамзитом. Правда, толщину слоя при этом приходится делать нешуточную.

— Утепление с применением иных материалов может предполагать и использование керамзита в качестве первичной термоизоляционной «подушки» под черновую стяжку. Но может выполняться и без керамзита, только с выбранным утеплителем.

Пояснение №2

В расчет стоит принимать только то покрытие, которое привнесет какую-то чувствительную лепту в общий «ансамбль» термоизоляции пола. Например, это может быть массивная доска или толстая фанера. Ламинат, линолеум, керамическая облицовка – никакого утепления, по сути, не добавляют – слишком уж мало их термическое сопротивление.  Поэтому они игнорируются – в поле указания толщины слоя оставляется по умолчанию «НОЛЬ».

Пояснение №3

Снизить толщину основного утепления может сделанная керамзитовая подсыпка под стяжку. В таком случае в соответствующем полк указывается толщина этой вспомогательной «подушки». Если же решено обойтись полностью без керамзита – в этом поле оставляется по умолчанию толщина, равная «НУЛЮ».

Результаты вычислений

Если ранее выбирался расчет только с керамзитом, то и результат вычислении – это толщина слоя керамзита, обеспечивающая полноценное утепления пола.

Если выбран какой-то утеплительный материал, то именно его толщина после нажатия на кнопку будет показана в результате вычислений. Она дается в миллиметрах, является минимальным уровнем, и это значение затем округляют в сторону повышения до какой-то стандартной величины, свойственной этому материалу.

Инфракрасный пол: что нужно о нем знать

Сделать самому теплый пол в бане проще всего, если речь идет об инфракрасных полах. Изначально это вид разрабатывался для того, чтобы его можно было без труда смонтировать в любых условиях. Такой пол ещё называют пленочным: внутри прозрачного материала располагаются специальные теплопроводящие вставки.

Этап монтажа инфракрасного пола

К преимуществами такой системы относится:

• доступная стоимость;
• простой монтаж;
• точная регулировка температуры;
• если выйдет из строя одна пластина – другие продолжат работать.

Устройство теплых полов в бане своими руками необходимо начать с теплоизоляции. В принципе, данный вид теплых полов можно стелить на любую поверхность, так как не существует никаких требований по этому поводу.

Рулоны раскатываются по всей площади помещения, после чего подключаются к термостату и в общую сеть питания.

Сделать полы с подогревом в бане можно за сутки, что также является приятной особенностью данной электрической системы обогрева.

Сверху пленки располагается непосредственно напольное покрытие. Устройство теплого пола в бане под плитку или дерево возможно в одинаковой степени, хотя плитка и предпочтительнее – она лучше проводит тепло.

Меры безопасности при монтаже

Меры безопасности:

1. Убедиться в соответствии мощности подачи тепла и имеющегося в проводке электричества. При отклонении и разности этих показателей функционирование нагрева может сильно ухудшиться. Под вопросом окажется электробезопасность системы.
2. При подключении нагревательного кабеля работать по инструкции и следовать всем предписанным рекомендациям по технике безопасности с проводкой.
3. Кабель нельзя растягивать ни до, ни после установки его в систему. Его нельзя удлинять или укорачивать, поэтому нужно внимательно подбирать размер ещё до покупки. Включение его без размотки также не допускается.
4. Укладку не производят при температуре ниже +5 градусов.
5. Согласно СНиП, бетонная стяжка твердеет 28 суток, далее возможно включение обогрева. Включать пол, чтобы высушить стяжку, недопустимо.

Сделать самостоятельно электрический тёплый пол в бане очень легко, соблюдая технологию укладки сопутствующих элементов. Нужно измерить площадь помещения, подготовить необходимые инструменты и материалы для монтажа.

Монтаж теплого пола в бане

Утепление пола в бане в независимости от вида выбранной системы, как правило, выполняется по общим правилам, но есть и свои нюансы. Для любого варианта теплого пола необходимо положить слой теплоизоляции, а лучше предусмотреть также слой гидроизоляции. Гидроизоляция предотвратит образование в системе конденсата, который отрицательно влияет на конструкцию пола. В качестве гидроизоляции можно использовать толстую полиэтиленовую пленку. Теплоизолятором для теплых полов может быть:

• пенополистирол;
• минеральная вата;
• керамзит;
• пенофол.

Последний теплоизолятор – это новый материал на строительном рынке. Его одна сторона покрыта фольгой, а другая представляет собой самоклеящийся слой.

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии. Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Какому типу пола отдать предпочтение

До начала выполнения строительных работ хозяину рекомендуется ознакомиться с требованиями, предъявляемыми к полу. Как правило, постоянно необходимо делать выбор между деревянным полом и залитым из бетонной смеси. Дело в том, что второй вариант более долгий в исполнении и дорогостоящий. Но при этом он способен находиться в эксплуатации не менее пятидесяти лет. И если использование такого пола организовано правильно, в замене не возникнет необходимости.

Полы из деревянного материала обустраиваются гораздо быстрее, не требуя при этом значительных финансовых расходов. Смотрятся они довольно прекрасно, но периодически нуждаются в частичной или даже полной замене, так как способны прослужить от пяти до десяти лет.

Если вами принято окончательное решение устроить деревянный пол, необходимо выбрать тип конструкции. Их две – протекающая и непротекающая. Первая монтируется гораздо проще и смотрится лучше. Доски укладываются на лаги с трехмиллиметровым промежутком, гвозди для их крепления не применяются. В любое время такой пол возможно собрать и вынести на свежий воздух для выветривания и просушки. Такие полы можно устроить во всех помещениях бани, кроме предбанника. Ведь это то отделение, в котором не подразумевается наличие воды. Поэтому в данном месте пол можно сделать непротекаемым, используя для этого самые различные материалы.

Заливка чистового пола в бане

1. Перед работой создайте давление в системе — 1,5-2 атмосферы.
2. Работу выполняйте при плюсовой температуре.
3. Во время заливки уплотняйте бетон вибратором или другим способом.
4. Оптимальная толщина заливки — 7-8 см, минимальная — 5 см. Если планируется плиточное напольное покрытие, толщина стяжки — 3-5 см.
5. Поверхность делайте с уклоном в сторону слива, по маякам.
6. После заливки помещение лучше затемнить, а пол накрыть полиэтиленовой пленкой до полного высыхания.
7. Если пол покрывается плиткой, выбирайте матовую, чтобы не скользила. Часто пол оставляют без покрытия или используют реечные щиты или циновки.

[media=https://www.youtube.com/watch?v=NZtrqh0Wvo4]

Как выбрать пропиточный состав

Деревянные элементы пола в любом помещении бани необходимо перед обустройством финишного покрытия пропитать антисептиком для защиты от микроорганизмов, вызывающих гниение. Наиболее популярными антисептиками считаются такие составы:

1. Сенеж Экобио. Средство эффективно как снаружи строения, так и внутри разных помещений. Его можно применять при строительстве бани или в процессе эксплуатации при обнаружении признаков гниения древесины.
2. Гладиатор-1. Средство не выделяет вредных веществ при высоких температурах, что дает возможность его использования в парилке. Состав обладает очень высокой стойкостью к действию различных химически агрессивных веществ.
3. Неомид. Этот состав можно смело использовать в парной, он не имеет вредных ингредиентов, способных выделяться при высоких температурах. Перед формированием финишного напольного покрытия данный антисептик наносится на деревянные детали в несколько слоев. Практически любые лакокрасочные средства затем хорошо ложатся на обработанную древесину.

Неомид можно смело использовать в парной

Требования к полам в мыльных отделениях

Моечная – это царство воды. Ведь она здесь встречается повсюду в виде разливов, потоков и брызг. Поэтому независимо от того, имеются локальные приемники стоков возле каждого из сантехнических приборов или нет, пол помещения выступает в роли элемента канализационной системы. Он может полностью собирать и отводить разливающуюся жидкость либо дополнять водоотвод, облегчая поддержание чистоты. Однако в любом случае правильно смонтированный пол в помывочной бани должен отвечать следующим требованиям:

• оборудоваться простой в обслуживании, но эффективной системой удаления жидкости;
• обеспечивать комфорт хождения по нему босыми ногами,  вызывать приятные тактильные ощущения;
• быть не скользкими, безопасными;
• быстро просыхать и проветриваться;
• выдерживать долговременное непосредственное воздействие жидкости и термические нагрузки;
• соответствовать санитарным и эстетическим нормам.

Кроме того, согласно строительными требованиями, моечное отделение должно иметь уровень пола ниже на 20-30 мм относительно покрытий в неувлажняемых смежных помещениях.

Водяной тёплый пол в бане

Основное отличие при обустройстве подогрева банных полов кроется в разновидности нагревательных элементов, которые при этом используются. Тёплые водяные полы в бане (их ещё называют гидравлическими) наиболее распространены, а сделанные по монтажным схемам своими руками, хотя и сложные в укладке, дадут хороший результат.

Однако для такого варианта необходимо наличие индивидуального отопительного котла, печи либо централизованной системы отопления. Поэтому чаще всего водяной тёплый пол устраивают в частных загородных домах с круглогодичным проживанием или на дачах.

Монтаж водяного обогрева с запиткой гидравлического контура от котла (газового, твердотопливного) ничем не отличается от печного подогрева. Поэтому повторять все этапы работ нет смысла. Лучше поговорим об особенностях укладки и оплошностях, которые совершают частные домовладельцы при укладке тёплого банного пола самостоятельно.

Гидроизоляция бетонных полов

В помещениях с повышенной влажностью, парной и моечной – рекомендуется делать бетонный пол. Такие половые покрытия долговечные (до 25 лет эксплуатации), влагоустойчивые и пожаробезопасные. Но гидроизоляция нужна и для них.

Гидроизоляцию бетонного покрытия необходимо начинать только после полного высыхания бетона. Для этого поверхность покрывают цементно-песчаной стяжкой до 20 мм, на которую затем наносится гидроизоляция. Пол должен быть ровным, без трещин и ям. На стяжку наносится жидкая гидроизоляционная мастика в несколько слоев, а на нее рулонная гидроизоляция (полиэтиленовая пленка или рубероид).

Отбортовка по стенам

Отбортовка необходима, чтобы вода в процессе мытья не затекала под нижний венец сруба и не привела к гниению деревянных стен бани. Впрочем, отбортовку нужно производить в любом случае, даже если баня кирпичная, чтобы вода не попадала непосредственно на стены.

Я делал отбортовку высотой с плитку – это наиболее оптимально. Можно сделать цоколь и выше, однако смысла в этом особенного нет.

Вначале к деревянным стенам бани закрепляем несколько брусков толщиной 2-3 см для обеспечения вентиляционного зазора. Он необходим для того, чтобы пространство между стеной бани и внутренней поверхностью отбортовки могло просыхать в межпомывочный период. Бруски фиксируем вертикально по высоте будущего цоколя. К брускам закрепляем куски ЦСП или влагостойкого гипсокартона, а уже на них наклеиваем плитку. Стык между отбортовкой и полом заделываем герметиком для того, чтобы вода не вытекала за пределы полученного «корыта». Все плиточные швы также промазываем герметиком для задержки влаги. Сверху цоколь закрывается плиткой, чтобы вода не попадала за стенку цоколя.

Теперь можно плескаться в моечной и наливать воду на пол на высоту целой плитки! И вода не будет просачиваться!

Отбортовка по стенам позволит наливать воду на пол на высоту плитки

Предложенная мной конструкция пола, во-первых, не впитывает влагу и не является причиной неприятного запаха в мойке, во-вторых, является максимально гигиеничной, благодаря керамогранитной плитке, и, в-третьих, дополнительно согревает помещение энергией электрического кабеля.

Надеюсь, мои советы будут полезны.

Достоинства и недостатки коллекторов теплого пола

Наглядность подключения теплого пола

К достоинствам и недостатком коллекторов следует отнести:

• эффективное распределение потока теплоносителя по всем петлям теплого пола;
• возможность перекрыть поток на отдельных петлях, или изменить режим подачи;
• простота и удобство регулировки режима обогрева;
• наглядность подключения, возможность визуально определить количество петель;
• простота ремонта или замены устройства;
• возможность изменить количество петель, подключая новые контуры или устанавливая дополнительные узлы.

• регулировка режима требует некоторого опыта — водяной теплый пол обладает большой инерцией и не сразу реагирует на изменения режима подачи теплоносителя;
• количество петель, которые можно подключить к коллектору, конструкционно ограничено;
• при выходе из строя клапанов, регуляторов или соединительных элементов возможны протечки;
• стоимость коллектора довольно высока по сравнению с ценой обычных комплектующих для отопительных систем.

Недостатки коллектора — это, скорее, особенности его конструкции. Как правило, пользователи относятся к ним именно с этих позиций. Если подключение и эксплуатация производятся без нарушений, проблем с коллектором не возникнет. В любом случае, обойтись без этого узла невозможно, поэтому, правильнее относиться к его свойствам с пониманием.

Состав коллекторной группы

Сам по себе коллектор является лишь отдельной частью коллекторного узла (или группы). В ее состав входят следующие элементы:

коллектор подачи

К нему подключается общий трубопровод с горячим теплоносителем и петли теплого пола, в которые поступает горячий поток;

коллектор обратки

Этот элемент выполняет обратную функцию — в него поступает остывший теплоноситель, прошедший по всей длине каждой петли. После этого жидкость поступает на повторную подготовку;

циркуляционный насос

Он обеспечивает рабочее давление в системе теплого пола. Иногда можно обойтись без него, если количество и длина петель невелики, а питание теплого пола производится от собственного котла. В таких случаях может быть достаточно давления от насоса, встроенного в котел;

устройства для регулировки режима нагрева

На прямом коллекторе над каждым выходом стоят расходомеры, а на обратке — вентили. Иногда на входе ставят клапаны с сервоприводом, способные производить регулировку в автоматическом режиме;

узел смешивания

Иногда он устанавливается отдельно, но чаще всего присутствует в составе коллекторной группы.

Перечислены только самые основные элементы. Кроме них могут присутствовать измерительные приборы, клапаны для удаления воздуха и другие дополнительные элементы. Рекомендуется приобретать коллекторы, оснащенные группами безопасности. Они состоят из сливного клапана (со штуцером под шланг), а также с автоматическим воздухоотводчиком. Группы безопасности должны присутствовать на обоих коллекторах — прямом и обратном.

Узел смешивания

Производит подготовку теплоносителя

Одним из важнейших элементов коллекторной группы является узел смешивания. Он производит подготовку теплоносителя — смешивает горячую жидкость с более холодной обраткой. Как правило, из котла поступает слишком горячий теплоноситель. Для того, чтобы обеспечить заданную температуру, в поступающую жидкость подмешивают некоторое количество более холодного потока.

Этот процесс можно организовать двумя способами:

• с помощью трехходового клапана. Он подключается в прямой и обратной линиям, а на выходе получается жидкость с нужной температурой. Клапан регулирует пропорции смешивания по сигналу с датчика температуры. Возможна установка с сервоприводом, обеспечивающим полную автоматизацию процесса регулировки;
• с помощью двухходового клапана. Принцип работы — изменение производительности прямой линии, которая смешивается с обраткой. Чем меньше напор, тем холоднее теплоноситель.

Схемы смешивания на трехходовом клапане считаются более надежными и стабильными. Они работают автоматически и требуют лишь установки нужного режима смешивания. Дополнительная регулировка производится только для изменения нагрева и производится в рабочем порядке.

Как выполнить полимерное покрытие

В качестве напольного покрытия в бане стал использоваться наливной пол. Его распространенность объясняется отличными эксплуатационными характеристиками. Среди прочего, полимерные материалы не деформируются под воздействием влажности и высоких температур. При грамотной укладке поверхность получается предельно ровной, а срок службы пола достигает 20 и более лет.

Если материал будет укладываться на свежий бетон, стоит учесть, что его влажность должна быть в пределах 4-5%. Если же полученный показатель выше, перед заливкой стоит использовать гидроизолирующие пропитки. Еще один момент – бетон должен полностью затвердеть. Уходит на это 28 дней. Если не выждать это время с момента монтажа стяжки, нанесенный впоследствии материал пойдет трещинами.

Типы гидроизоляции и используемые материалы

Как правильно сделать гидроизоляцию в моечной и других помещениях бани и какие материалы при этом использовать? Сразу же стоит отметить, что существует два варианта изоляции «сырых» помещений: традиционный и проникающий. Для традиционной изоляции характерны следующие способы проведения работ.

Обмазка

Пример использования полимерной обмазочной гидроизоляции

Для обработки гигроскопичных поверхностей используются материалы с низким уровнем водопоглощения: сухие смеси, пасты, мастики и т.д. Чаще всего для отделки моечной и парной своими руками используют следующие виды составов:

• Битумно-полимерные. Материалы представлены окисленным битумом, в который добавляют различные пластификаторы, улучшающие технические параметры (показатели водопоглощения и термостойкости). Как правило, обмазку используют под плитку, поэтому наносят ее непосредственно на бетонную стяжку;
• Цементно-полимерные. Подобные составы можно наносить на металлическую арматуру, благодаря универсальным свойствам обмазочных материалов. Они играют роль и гидроизоляции, и цементной стяжки одновременно. Наносят универсальные мастики в несколько слоев, что обеспечивает основанию качественную защиту от влаги и значительных перепадов температур;
• Однокомпонентные. Жидкие материалы перед применением просто хорошенько взбалтывают, чтобы смесь стала однородной. В состав однокомпонентных мастик входят органические добавки (эфирные смолы), которые обладают необходимыми влагоотталкивающими качествами;
• Жидкие мастики. По консистенции мастики очень схожи с алкидными красками, что существенно упрощает процесс их нанесения. Они идеального подходят для гидроизоляции деревянного пола в бане.

Поклейка

Рулонная плёнка для гидроизоляции помещения

В данном случае для изоляции напольного покрытия и стен парной применяют листовые или рулонные материалы. Для их монтажа может использоваться битумная мастика, в случае отсутствия клеевой основы. Гидроизоляторы представляют собой пластичную основу, выполненную из стеклоткани, полиэстера, полипропилена или стекловолокна, на обе стороны которого наносят слой битума. Существует три вида покрытий, подходящих для оклеивания деревянного чернового основания в бане:

• Самоклеящиеся – с изнаночной стороны покрытия имеют клеевую основу, что значительно упрощает процесс укладки;
• Наплавляемые – перед монтажом обратная сторона гидроизолятора разогревается с помощью газовой горелки, после чего материал достаточно быстро и надежно приклеивается к черновому основанию;
• Приклеивающиеся – для фиксации гидроизолирующих покрытий используют специальные клеевые составы, содержащие герметик.

Чтобы качественно сделать традиционную гидроизоляцию моечной, предлагаем посмотреть видео материал об обмазочных материалах . Однако следует учесть, что неправильный монтаж гидроизолятора своими руками значительно уменьшит период эксплуатации бани. Поэтому технически сложные работы, к которым относят изоляцию помещений, стоит доверить профессионалам.
