Как грамотно установить и подключить выключатель света в бане: подробный инструктаж в фотографиях

Как правильно сделать свет самостоятельно?

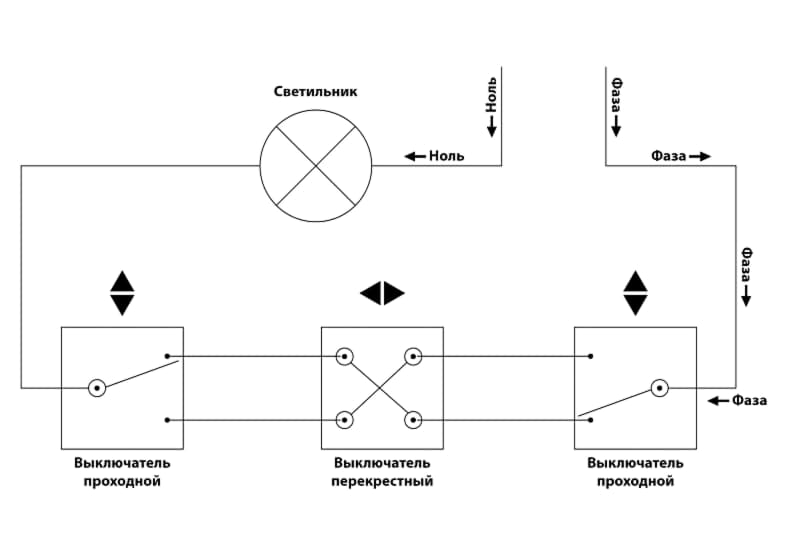

Схема

В зависимости от одно- или трёхфазного тока в сети будет выбираться тип кабеля Внимание Стоимость мегаомметра высокая, поэтому можно воспользоваться проверкой при получении разрешения на баню от официальных органов. Для организации электропроводки в бане необходимо выполнить такие этапы:

Для организации электропроводки в бане необходимо выполнить такие этапы:

  1. Нарисовать план всех комнат и помещений, которые будут освещаться и использоваться для подведения выключателей и розеток. Нужно продумать расположение всех электроприборов, включая бойлер, обогреватели, кухонные или другие бытовые приборы. Монтировать придётся приборы, проводку, все распределительные коробки.
  2. Проводка должна быть хорошо защищённой от разных повреждений, включая механические нагрузки.
  3. Рассчитывается максимально допустимая мощность всей сети в пиковую нагрузку и для запаса прибавляется ещё 150%. Предохранительная арматура, кабели выбираются по данным расчётам.

Способы устройства

Инструкция по обустройству света в парной:

  1. Провода в количестве, равном числу планируемых светильников, помещаются в гофру или металлическую трубу.
  2. В подготовленные углубления под проводку в поверхности стен и потолка укладывается труба с проводами.
  3. Изолируются патроны, которые фиксируются на концах проводки.
  4. Выключатель, который располагается вне парной, подключается к распределительной коробке.
  5. В термостойкие светильники вкручиваются в патроны лампы накаливания.
  6. Поверх плафона светильника устанавливается решётка из дерева, которая защитит от ожога при случайном прикосновении.

Инструкция по обустройству света в помывочной:

  1. Все действия для этого помещения аналогичны таким же для парной: монтируются выключатели, розетки, распределительные коробки.
  2. Проводка должны быть с хорошей гидроизоляцией, монтируется скрытым способом.
  3. Для освещения вкручиваются разноцветные подсветки, люминесцентные или светодиодные лампы класса защиты IP 44.
  4. Расположение светильников должно быть не ближе, чем 0,6-1 м от прямых струй воды.

Инструкция по обустройству света в комнате отдыха:

  1. Для данных помещений не предусматривается особых условий по защите и другим особенностям электропроводки.
  2. Лучше располагать несколько светильников по уровням, чтобы организовать зонирование и уровень освещения в зависимости от включения определённого яруса светильников.
  3. Может использоваться любой тип светильников:
    • светодиодные;
    • галогенные;
    • накаливания;
    • стекловолоконные и т. п.

Совет Яркость освещения в комнате отдыха должна быть умеренной, чтобы атмосфера была комфортной.

Инструкция по обустройству света в предбаннике:

  1. Влажность и температура в этом помещении имеют сравнительно низкие показатели, поэтому допускается монтаж разных типов светильников, всех распределительных коробок, розеток, выключателей.
  2. Рекомендуется в предбанник выносить все банные выключатели и розетки.
  3. Больше всего для предбанника подходит яркое многоуровневое освещение.
  4. Цветные подсветки применяются редко, поскольку помещение является функциональным.

На нашем сайте вы можете найти инструкцию освещения своими руками для потолка, частного дома, различных комнат, например кухни, дачи, гаража и уличного пространства.

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

  1. Выключатели размещаются на высоте 90–120 си от пола. Это удобно при использовании (не надо тянуться рукой вверх), и безопасно для детей. Чтобы дотянуться до выключателя на высоте 160 см, ребенок вынужден подставлять табурет. Это может привести к падению.
  2. Выключатели не рекомендуется располагать рядом с розетками. В темноте вы можете прикоснуться к ним мокрой рукой — это небезопасно.
  3. Из соображений эргономики, выключатели устанавливаются на расстоянии не менее 10 см от дверных косяков, оконных проемов и углов (как внутренних, так и наружных).
  4. Разумеется, не должно быть никаких коммутационных устройств внутри мебели. Перед монтажом электропроводки, следует предусмотреть места установки шкафов, полок и пр.
  5. Типовое расположение клавиш — снизу вверх «включено», сверху вниз «выключено». Установка двойного (тройного) выключателя выполняется по принципу: ближняя клавиша — малый свет, каждый следующий шаг — увеличение яркости.
  6. Включение света в разных комнатах на спаренном выключателе не рекомендуется, за исключением туалета и ванной комнаты. Да и в этом случае, рациональнее установить двойной модуль на каждое помещение: одна клавиша — свет, вторая клавиша — вентилятор.

Внутренняя проводка

Если вы всё-таки решили, что вам под силу электропроводка в бане своими руками, то возьмите на вооружение следующие правила. Прежде всего, она обязательно должна обладать устойчивостью к повышенной влажности и высоким температурам.

Преимущества открытой проводки:

  1. Вся электрическая разводка находится на виду, и в случае какого-нибудь повреждения обнаружить его будет гораздо легче.
  2. Любой повреждённый участок легко демонтируется и заменяется на новый.
  3. Открытой проводке, даже если вам кажется, что она не вписывается в общий дизайн, можно придать оригинальный ретро-вид на фарфоровых изоляторах.

Для электропроводки в бане необходимо использовать провода с двойной изоляцией. В деревянной каркасной бане под проводом надо расположить асбестовые пластины толщиною не менее 0,3 мм. В случае если произойдёт повреждение провода, такая мера предотвратит возможность возгорания деревянной поверхности.

Горизонтальные участки проводки монтируйте на расстоянии 20 см от потолка.

В предбаннике и моечной комнате проводку монтируйте под потолком в кабель-каналах, в парилке – только на роликовых изоляторах. Как вариант, можно пропустить провод из моечной в парилку сквозь стену в стальной гильзе.

Тогда на месте входа проводника должен располагаться светильник, то есть провод, выходящий из гильзы, будет сразу же заведен в осветительный аппарат.

Вся разводка в бане выполняется в металлических или гибких гофрированных трубах, либо специальных пластиковых коробах. Они выполняются из такого материала, который в случае пожара не поддерживает открытый огонь, а только плавится.

Всю разводку рекомендуется выполнять через чердак.

Очень важно! Не применяйте при выполнении разводки в бане проводники с виниловой или резиновой оплёткой. Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата. Также отдельная линия должна идти и для нагревательного бака

Также отдельная линия должна идти и для нагревательного бака

Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата. Также отдельная линия должна идти и для нагревательного бака.

Необходимые инструменты и материалы

Перед тем, как приступить к работам по установке одноклавишного выключателя, необходимо позаботиться о наличии таких инструментов и расходных материалов:

  1. Выключатель.
  2. Светильник с лампой.
  3. Изолента.
  4. Нож для зачистки изоляции.
  5. Индикаторная отвертка.

В том случае, если до установки коммутационного устройства не сделана разводка проводов и не выполнен монтаж подрозетника, придется запастись такими дополнительными инструментами и материалами:

  1. Алебастр.
  2. Распределительная коробка. Эта деталь нужна только тогда, когда необходимо смонтировать новую проводку в помещении. В противном случае нужно просто найти ближайшую установленную коробку и через нее подключить светильник и выключатель.
  3. Перфоратор.
  4. Емкость для размешивания шпаклевки.
  5. Болгарка с кругом по бетону.
  6. Стремянка.
  7. Шпатель.
  8. Провода.

По способу установки различают два вида таких устройств: внутренний и накладной. Их принцип действия не имеет различий и заключается в том, что при нажатии на клавишу происходит замыкание или размыкание электрической цепи.

Изделие накладного типа используется главным образом в помещениях с деревянными стенами. Его главное достоинство – это предельная простота установки. Такое устройство легко может быть применено в качестве временного выключателя, который устанавливается с целью избежания масштабных ремонтных работ, чреватых большими финансовыми затратами.

Встроенная модель, несомненно, выглядит более компактной и эстетически привлекательной, чем ее предыдущий аналог. Однако для ее установки необходимо обеспечить скрытую проводку. Такие работы предусматривают необходимость штробления стен для прокладки электрических проводов, что чревато большим количеством пыли и повреждением облицовки стен. Именно поэтому установку встроенных розеток и выключателей стараются совместить с выполнением ремонтных работ в квартире.

  • Пластиковая клавиша. Служит для удобства включения и отключения контактов устройства.
  • Декоративная рамка. Этот элемент изготавливается из диэлектрического материала и выполняет также функцию защиты от поражения электрическим током. Рамка может крепиться к основной части с помощью пластиковых защелок или металлических болтов.

Несколько более сложным является устройство выключателя с подсветкой, который обладает неоспоримым преимуществом – его отлично видно в темноте. Такая функция не только избавляет человека от необходимости шарить в потемках в поисках выключателя, а и дает возможность использовать это устройство в качестве своеобразного ночника.

Различают также модульные и влагозащищенные выключатели. Модульные устройства предназначены для установки в кабель-канал и применяются главным образом для подключения светильников в офисных помещениях. Что касается влагозащищенных моделей, то их использование целесообразно в помещениях с повышенной влажностью воздуха, например, в санузлах, ванных комнатах или на улице при подключении наружных светильников.

Как установить накладной выключатель

Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.

Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:

Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
Отсоединяем рабочий механизм.
Разобрали. В руках осталась лишь пластина подрозетника

На ней есть отверстия для крепления к стене.
Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
Все в порядке? Прикручиваем механизм.
Ставим крышку на ее законное место, защелкиваем клавишу.

На этом процесс установки завершен.

Как подключить выключатель?

После того как вы выполнили все соединения проводов в выключателе вам необходимо будет его установить. Монтаж выключателя может выполнить практически каждый, и сейчас мы об этом поговорим. После того как вы подвели провода их необходимо надежно закрепить.

Теперь можно приступать к его фиксации в распределительной коробке. В распределительной коробке он будет крепиться с помощью специальных зажимов. Они располагаются по бокам этого изделия. Сначала вставьте выключатель в розетку, а затем отверткой зажмите его контакты. После зажима болтов выключатель будет надежно держаться в стене.

После того как сердцевина выключателя будет надежно закреплена в штробе вы можете приступить к установке декоративной рамки. После того как декоративная рамка будет установлена вы можете приступать к проверке устройства на работоспособность устройства. Вот это была подробная инструкция по установке этого прибора. Как видите, подключить выключатель может практически каждый.

подключение двухклавишного выключателя.

Подготавливаем выключателя к установке

Первым делом, перед проведением всех работ, необходимо, с помощью индикатора (указателя) напряжения определить провод с приходящей фазой. Для этого поочередно подносим его сначала к одному проводу, затем к другому. Отмечаем нужный с помощью изоляционной ленты.

Теперь, отключаем электричество, проверяем его отсутствие на проводах, с помощью и только после этого приступаем к работе.

Существует огромное множество разновидностей выключателей. Они различаются: по производителям, по ценовой категории, качеством исполнения, различными методами подключения проводов к контактным зажимам и так далее.

Рассмотрим два основных варианта установки. В первом случае, установим выключатель дешевой ценовой категории до 80 рублей.

Подготавливаем выключатель к установке, а за одно узнаем, как устроен выключатель.

С помощью плоской отвертки снимаем клавишу выключателя, с левой или с правой стороны подеваем ее и отсоединяем от корпуса.

Откручиваем два винтика расположенных по диагонали на защитной рамке, отсоединяем ее от механизма.

На механизме имеются четыре винта, два из низ них являются контактными, они предназначены для присоединения проводов к механизму. Два других приводят в движение распорный механизм, который предназначен для надежной фиксации механизма в подрозетнике.

Контактные винты.

Винты левого и правого распорного механизма.

Раскручиваем контактные винты, на верхней торцевой стороне будет видно как двигаются прижимные пластинки.

Один из контактов является приходящим, на него приходит фаза, другой отходящим, с него фаза уходит на светильник. На каждом контакте имеется по два отверстия для присоединения проводов. Как устроен выключатель разобрались, переходим к следующему этапу.

Установка средств защиты

Далее следует более внимательно отнестись к системам. Для того чтобы электрическая станция полностью функционировала, необходимо подумать об устройстве защищающем от неожиданных перегрузок, а также коротких замыканий.

Здесь нужен двухполюсной автомат (можно вместо него поставить УЗО или дифавтомат с ограничителем напряжения).

Следующий шаг распределить правильно провода. Следует знать, что на ноль отправляется синий провод, на фазу – белый, ну а желтый – земля.

  • При помощи острого ножа аккуратно снимается изоляция около одного сантиметра с каждого проводочка. Затем зачищенный кончик вставляется в контактную клемму, закрепляется при помощи винта. Стоит слегка подергать его, чтобы убедиться, что он надежно зафиксирован.
  • По аналогии происходит подключение провода на коробку распределения. Стоит быть внимательнее и не путать цвета. Иногда производители меняют оттенки фазного и земляного проводов, а вот нулевой всегда будет синим. Чтобы не путаться в цветах стоит использовать провода всегда одного производителя.
  • Далее снимается наружный изоляционный слой, отмеряется нужный кусок провода, который будет необходим для подключения к автоматическому выключателю, заново зачищается и прикручивается. С оставшихся проводков снимается изоляция, после чего они также подключаются к автомату.

Провод, состоящий из трех жил используется в данном случае неспроста, дело в том, что это делается на перспективу, т.е. возможно со временем захочется поменять плафон на люстру, вот здесь то, как раз и пригодится третья жила.

Ведь намного проще выполнить еще одно скручивание, чем полностью менять схему. Помимо этого третья жила может послужить в роли заземления. Это нужно делать в том случае если у светильника корпус из металла, либо помещение имеет повышенную влажность.

Чтобы подсоединить заземление, необходимо:

  • Взять контактный зажим;
  • Отмерить нужный кусок провода
  • Зачистить его;
  • Присоединить;
  • Подергать для определения надежности подключения.

Подобная процедура повторяется на отходящем куске провода. Вот и все автомат подключен. Все расположено в коробке распределения.

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

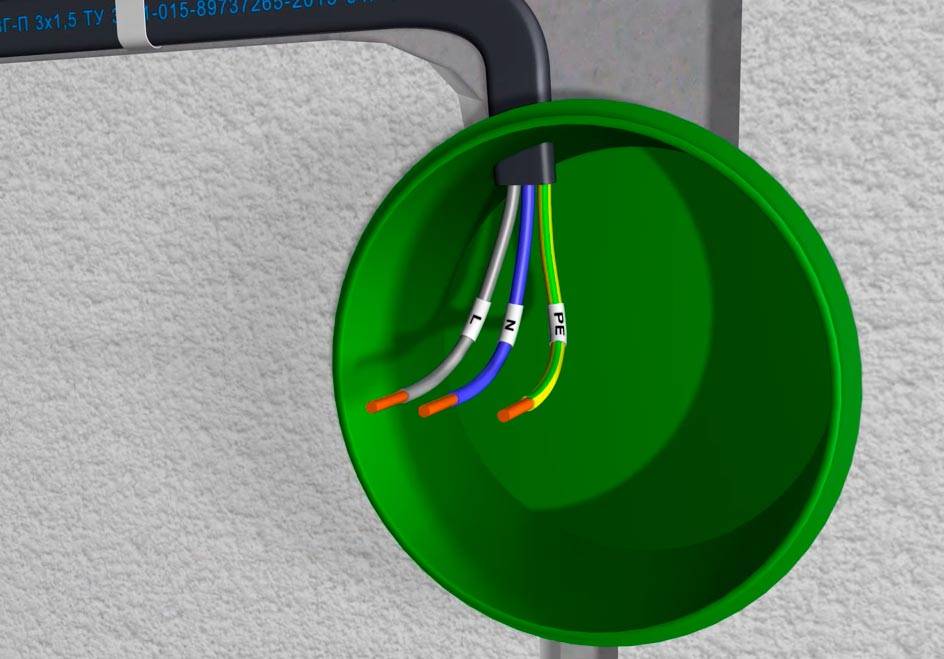

В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой
коробки.

При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Разновидности

Ввиду особых требований, предъявляемых к изделиям для бань, материалов, из которых можно изготовить абажур для бани не так и много. Наиболее пригодны для работы в условиях повышенной влажности и высоких температур следующие типы абажуров:

  • Стеклянные. Выполнены из толстого матового стекла в виде герметичных плафонов пристенного типа крепления. В таких моделях допускается использование ламп накаливания. Изделия могут быть различными по форме и цвету плафонной линзы. Очень оригинально смотрится абажур светильника, выполненого в виде керосиновой лампы. Он прозрачен и повторяет форму защитного стекла керосинки, а в сочетании с металлическими деталями изделие с таким абажуром выглядит очень эффектно;
  • Термоустойчивые пластмассы, нержавейка и алюминий также могут быть использованы при изготовлении абажуров для некоторых помещений бань и саун. Главным требованием к ним является способность выдерживать температуры до 100 градусов;
  • Дерево. Экологически чистый натуральный материал, прекрасно вписывающийся в интерьер бани и являющийся её украшением;
  • Гималайская соль. Изделия с применением гималайской соли не только создают приятный мягкий свет, но и выделяют в окружающую среду полезные вещества, которые обладают лечебными свойствами и успокаивающим эффектом. Нагреваясь, соль ионизирует помещение и создаётся эффект соляной пещеры, лечебный микроклимат которой полезен при бронхолёгочных патологиях, заболеваниях центральной нервной системы и проблемах с кожным покровом. Благодаря полупрозрачной структуре и необычному фактурному узору абажуры из гималайской соли создают мягкий мерцающий световой поток и способны создать неповторимую атмосферу.

Дерево. Экологически чистый натуральный материал, прекрасно вписывающийся в интерьер бани и являющийся её украшением.

Для изготовления абажуров и решёток в промышленном исполнении используется кедр, липа и абаш, способные выдержать экстремальные условия и долго не теряющие первоначального вида:

  • Липа – самый недорогой материал, источающий приятный аромат при нагревании и не разбухающий под воздействием высокой влажности.
  • Кедр и абаш – более дорогие материалы, обладающие красивой структурой древесных волокон и стойкостью к нагреванию. Об изделия из таких пород деревьев невозможно обжечь руки, они долго сохраняют эстетический вид, влагостойки и долговечны. Модели из таких материалов можно использовать и в моечной, и в парилке.
  • Красиво и богато смотрятся абажуры, сделанные из нескольких разных пород дерева. Благодаря разной структуре волокон и оттенку изделия с таким экраном или решёткой выглядят очень достойно.
  • При изготовлении абажуров своими руками используются лоза, береста и лыко. Эти материалы прекрасно поддаются резке и шлифовке, не боятся влаги, недороги.
  • Хвойные породы, такие как сосна и ель, не рекомендуется использовать для производства светильников в баню ввиду повышенного отделения смолы под воздействием высоких температур и возможности обжечься о поверхность изделия.

Деревянные абажуры могут быть выполнены в форме рассеивающего экрана и декоративной решётки. Экран представляет собой ровный или слегка изогнутый тонкий лист с имеющимся на нём одним или несколькими рассеивающими отверстиями, через которые свет поступает в помещение. По типу крепления и конструкции экраны подразделяются на угловые и настенные. Для маленьких помещений лучше выбрать угловой вариант. Он занимает меньше места и надёжно защищает лампу от нечаянного контакта и повреждения.

Абажуры в виде декоративной решётки идеально гармонируют со всеми элементами декора бани, выполненными из древесины различных пород. Решётка может быть выполнена из плоских прямоугольных реек, длинных цилиндрических деталей или прутьев, которые могут быть как скреплены между собой, так и иметь индивидуальное крепление, устанавливаясь в пазы.

При использовании абажура в виде деревянной решётки нужно учитывать свойства древесины и выбирать породы, не склонные к разбуханию. А расположение лампы в обратную сторону и направление её на отражающую выпуклую пластину из нержавейки поможет избежать полосатых теней от решётки. От формы деревянных декоративных решёток зависит место её расположения. Если светильник с таким абажуром висит в углу, то подойдёт трапецевидная или треугольная формы. Пристенные модели могут быть квадратными или прямоугольными, а добиться рассеивающего света позволит полукруглая решётка, охватывающая лампу почти целиком.

Какие они бывают?

Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.

Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через и люминесцентные варианты – это может привести к их повреждению и сгоранию.

Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.

Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение. Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.
