Как установить и подключить дополнительную розетку к открытой электропроводке

Как правильно выполнить монтаж своими руками?

  1. Соблюдать технику безопасности.
  2. Не использовать повреждённые детали, проводку, внимательно наблюдать за состоянием изоляции во время работы.
  3. Не перекусывать кусачками провода под напряжением.
  4. Не дробить, не штробить, не сверлить стены в местах, где ранее уже была проложена проводка.
  5. Не касаться отвёрткой проводов ноля и фазы. Это вызовет замыкание в сети.
  6. Устанавливать розетки в подходящие для этого места. Место для размещения должно находиться на высоте 30 см от уложенного чистового покрытия на полу для универсального использования, 1 м – для крупной бытовой техники и не менее, чем в 10 см от поверхности стола и прочих поверхностей. Расстояние между центрами подрозетников – 71 мм. От углов, потолка, пола, дверных коробок до точки должно быть не менее 15 см, от радиаторов отопления – не менее 50 см. Запрещено устанавливать их над приборами отопления, кухонными плитами (как правильно расположить одну или несколько розеток на кухне?).
  7. На каждые в 6–10 кв. м жилплощади делается одна розетка.

Соединение через розетку

Поэтапный вариант подключения:

Отключить электричество. С главной розетки снять декоративную крышку. Ослабить распирающие лапки, которые удерживают внутреннюю часть в подрозетнике. Извлечь колодку для свободного доступа к клеммам

Подключить провода, которые будут идти к «дочерней» розетке Внимание Перед тем как вставить внутреннюю часть на место, рекомендуется проверить, не будет ли её ограничитель пережимать провод

Если пережимает, потребуется расширить пространство

Для этого придётся осторожно отколоть кусочек подрозетника или даже стены, чтобы освободить провод. На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене

Затем корпус прикручивается на место

На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене. Затем корпус прикручивается на место

Провод, через который ведётся подключение, опускается к плинтусу и прокладывается вдоль или по нему до нужного места. Его необходимо каждые 30–40 см закреплять скобами для электропроводки.

Подключение заземления

Этапы подключения (стандартная схема):

  1. Отключить электричество.
  2. Разобрать устройство.
  3. Отделить провода друг от друга и определить фазу, ноль и заземление мультиметром или тестером, заизолировать их.
  4. Прикрутить декоративную крышку обратно.

Знаете ли вы, что есть «умные розетки» и розетки USB? О том, что это и как их подключить, читайте на нашем сайте. Также читайте о переносе и ремонте розеток.

Двойное устройство

Двойные устройства бывают двух типов:

  1. Стационарные.
  2. Сборные.

Установка Внимание Если в устройстве несколько проводов для заземления и для питания, то дополнительных должно быть столько же. тутрозетку

тутрозетку

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

  1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
  2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
  3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
  4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Выбор способа монтажа проводки

Работы проводятся по одному принципу

  • Толщина кабеля. Сечение дочернего совпадает с родительским.
  • Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
  • Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
    1. В первом случае ноль и фаза присоединяются к разным контактам.
    2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
  • Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Скрытая

  1. В стене прорезают канавки — штробы, в них укладывают кабель.
  2. Замазывают цементным или гипсовым раствором.
  3. Затем переходят к отделочным работам.

Внимание
Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Порядок монтажа

План работ

  1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
  2. Снять крышку с основной розетки.
  3. Извлечь прибор, ослабив удерживающие контакты.
  4. Подсоединить кабель к новой точке.
  5. Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
  6. Установить розетку на место.
  7. Просверлить отверстие в декоративной крышке для кабеля.
  8. Прикрутить крышку.
  9. Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

  1. При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
  2. Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
  3. Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Схемы подключения розеток к электрической сети

Первая схема подключения

Для подключения своими руками нужно знать схемы подключения розеток по которым вы будете это делать. Начнем со схемы подключения к однофазной сети, в которой не предусмотрено заземляющего контура.

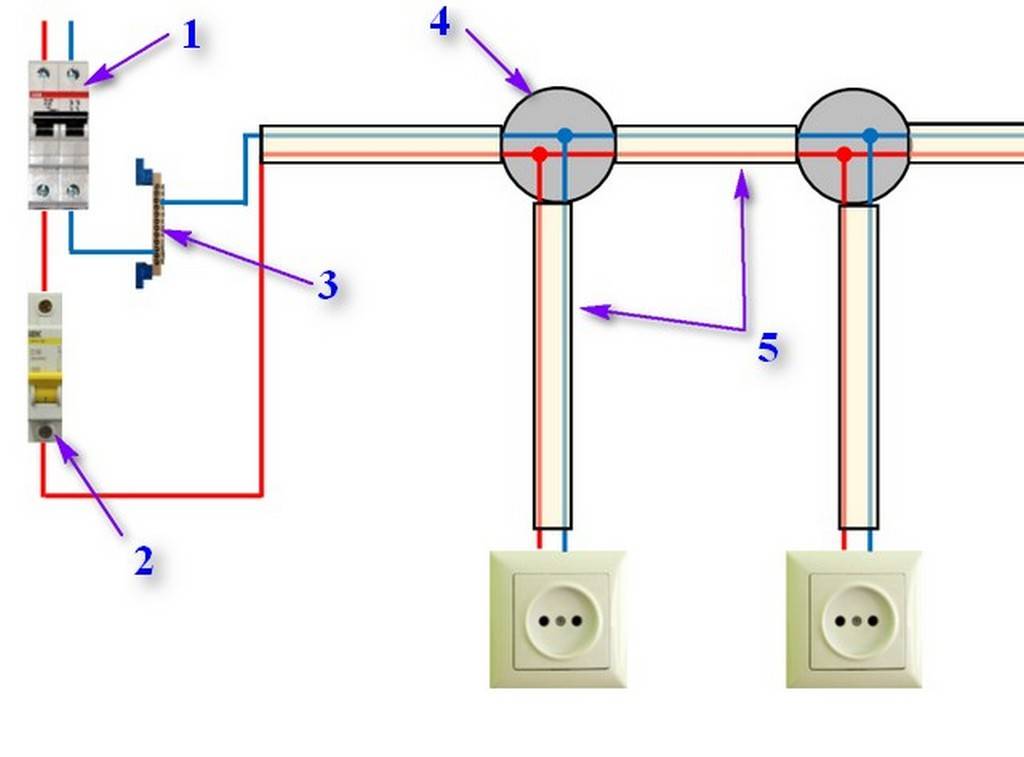

Схема подключения розетки

Значение цифровых обозначений:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. Они должны быть расположены в аккурат над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждой розетке должна соответствовать собственная коммутационная коробка.

5 – условно показан кабель скрытой или открытой проводки.

Главное – правильно разместить фазу на розетке слева, а ноль – справа. Это правило электриков, которого необходимо придерживаться.

Вторая схема подключения

Вторая схема – с одной стороны, это также одиночные розетки, но иного «F» типа, с подключением к заземляющему контуру.

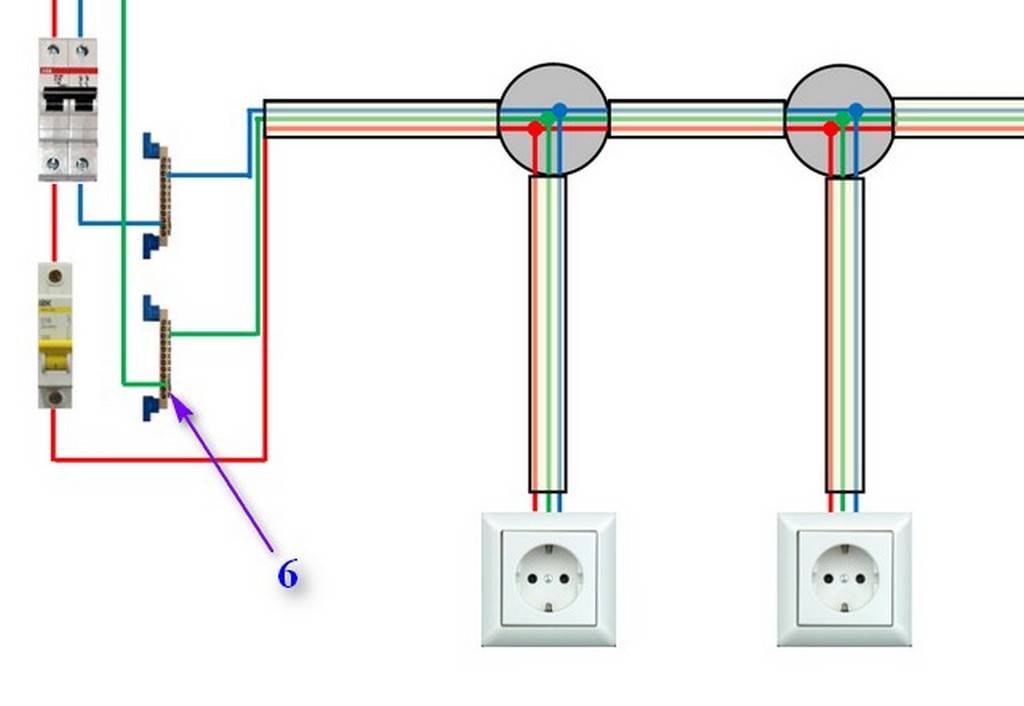

Схема подключения одиночных розеток к однофазной сети с контуром заземления

Из новых цифровых обозначений на данной схеме только 6 – шина подключения заземляющих (РЕ) проводов. Изображена в зеленом цвете.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Если подключение идет к сети без заземляющего контура, то все гораздо проще. Розетки в таком случае подключаются шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогичным способом коммутируются и нулевые контакты розеток.

Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Возможная схема электропроводки в квартире

Подключение выключателей и розеток

Подключение розетки

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

  • Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
  • Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
  • Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Подключение выключателя

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Виды

Новую розетку выбирают по ряду важных технических параметров.

Тип установки

Есть два варианта:

  1. врезные: устанавливаются в высверленное коронкой отверстие;
  2. накладные: прикручиваются поверх стены саморезами.

Врезные в сочетании со скрытой проводкой (кабели прячутся в борозды и заделываются раствором) устанавливают в жилых и прочих помещениях с высокими требованиями к эстетике.

Накладные с проложенной открытым способом проводкой применяют в гаражах, дачных домиках и т.п. — их проще устанавливать.

Наличие контакта заземления

Заземление бытовых электроприборов желательно, поскольку оно защищает пользователя от электротравмы. Но реализовать его можно только в домах с системой заземления, организованной по новым стандартам (тип TN-C-S).

В старых домах с системой TN-C заземление к розеткам не подключают, соответственно, следует приобретать изделие без третьего контакта.

Даже если в доме имеется современная система заземления TN-C-S, не стоит торопиться с покупкой розетки с заземляющим контактом. Поскольку новую точку решено запитать от существующей розетки, сначала требуется убедиться, что к той подведен 3-жильный провод.

Если же она подключена 2-жильным, то даже при наличии на ней заземляющего контакта покупать розетку с заземлением нет смысла.

Диаметр гнезд

Есть два типа розеток:

  1. советского образца;
  2. евророзетки: с гнездами увеличенного диаметра.

Выбор розетки зависит от типа вилки на электроприборе. Ошибка не критична: существуют переходники для включения вилок советского образца в евророзетки и наоборот.

Тип клемм

Этим определяется качество и надежность контакта в розетке. При плохом контакте провод сильно греется, что может привести к его отгоранию или пожару.

Розетки оснащают клеммами трех типов:

  1. плоско пружинные. Наиболее надежная разновидность;
  2. винтовые с прижимной пластиной. Для фиксации провода в клемме затягивают винт, упирающийся в пластину из меди. Клеммы — плоско пружинным, в надежности уступают, но вполне приемлемы;
  3. винтовые без прижимной пластины. Вариант, где жилы просто прижимают винтом, — наихудший, приобретать такую розетку не рекомендуется.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Инструкция по установке от существующей

Во-первых, определяют, какой будет достаточно

Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов

  1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
  2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
  3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
  4. Тип С5. Старого вида, выдерживающие до 6А.
  5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из

  • колодки;
  • защитного корпуса;
  • контактов.

Совет
В зависимости от способа крепления к стене различают наружную и внутреннюю фиксацию. Часто устанавливают точку питания в виде двойника или блока, состоящего из нескольких ячеек.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются

  1. Для заземлённых подходит трёхжильный кабель.
  2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
    • синего — для нулевого провода;
    • красная и коричневая — для фазы.
  1. Незаземленная проводка состоит из двух жил — нуля и фазы.
  2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой
Важно
Медь не перегревается, выдерживает значительные нагрузки по сравнению с алюминием.

Последовательное и параллельное подсоединение

  1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
  2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

Установка блока розеток

Пресс-клещи универсальные

Для работы необходим определенный набор инструментов:

  • индикатор напряжения;
  • уровень;
  • универсальная отвертка;
  • пассатижи;
  • карандаш и строительный нож;
  • пресс клещи;
  • термотрубка;
  • перфоратор.

Расстояние между центрами подрозетников должно быть строго 72 мм

Вначале выполняют схему разводки. На ней указывают расположение распределительных коробок, розеток, выключателей. Размечают трассу, по которой будут идти провода. Они должны располагаться строго вертикально и горизонтально, иметь не более одного изгиба под прямым углом. Глубина каналов до 2,5 см, ширина 3. Длина от коробки до розетки не более 3 метров. Схему следует сохранить, чтобы при следующем ремонте во время работ не попасть в провод.

Наиболее трудоемкая работа — штробление стен. Удобнее это сделать специальным инструментом, но можно обойтись и подручными средствами – молоток, зубило, «болгарка», дрель с победитовым сверлом 8–10мм. Ее следует держать перпендикулярно стене, работать на малых оборотах. Сверло периодически охлаждать в воде.

Далее выполняют отверстия для подрозетников. Гильзы крепят на алебастре или гипсе. Чтобы раствор быстро не застывал, в воду можно добавить клей ПВА. Стандартная коробка имеет глубину 45 мм. В подрозетник легко поместится все необходимое.

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки – фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Последовательность сборки блока

Перед тем как искать способ подключения розеток к сети, нужно выбрать правильное расположение блока согласно ПЭУ. Например, для ванной комнаты точка установки должна быть удалена от источника воды не менее чем на 600 мм. Для обычной жилой комнаты блок должен располагаться на высоте не менее 300 мм над уровнем пола.

Кроме того, потребуется:

  • Проштробить в стене канал под укладку электропроводки от распределительной коробки до блока;
  • Уложить проводку во влагозащищенную полихлорвиниловую оболочку или гофру;
  • Вывести проводку в соединительную коробку в виде готового жгута с маркировкой, позволяющей без прозвонки подключить розетки к автоматическому выключателю вводного щита.

Для сборки блока розеток обычно используются готовые наборы, в которые входят комплект готовых подрозетников, накладок, контактных групп и внешней панели. Обычно продаются комплекты на блоки в две, три и пять розеток в одном наборе. В комплект может дополнительно входить выключатель и разъем, позволяющий подключить переноску.

Монтируем подрозетники для блока розеток

Удобнее всего вырезать нишу под блок розеток на этапе укладки черновой штукатурки. С помощью уровня размечаем место под установку блока и направление укладки проводки, которую планируем подключить к розеткам.

Перфоратором вырезаем нишу под подрозетники, на каждую розетку приходится 72 мм ширины и 42 мм глубины. Если планируется установить пять розеток, потребуется вырезать нишу 75 мм высотой и 360 мм длиной.

Сцепляем подрезетники в один блок и устанавливаем его в нишу. Кабель проводки выводим через боковое отверстие в корпусе первого подрозетника. Уложенный блок выравниваем по плоскости стены, вертикали и горизонтали, после чего аккуратно заполняем свободное пространство вокруг корпусов гипсовой шпаклевкой. Избыток гипсовой массы удаляем.

Через три–четыре часа гипс высох, подрозетники очищают от остатков гипса, можно пытаться подключить шлейф и землю.

Если требуется подключить блок на гипсокартонной стене, то потребуется использовать так называемое боковое крепление в виде двух лапок. При вворачивании монтажного винта металлические пластины расходятся и плотно расклинивают подрозетник в нише.

Как правильно подключить заземление и питающие провода

В большинстве случаев проще и удобнее подключить контакты розеток к вводной части электропроводки с помощью готовых отрезков провода, длиной 20 см. Лучше всего подойдет многожильный провод ПВ3 с загильзованными концами. Фазу можно подключить коричневым проводом, массу синим. Заземление розетки можно подключить проводом желтого или желто-зеленого цвета. Многожильный провод намного удобнее и мягче одножильных, его можно легко сложить, согнуть и даже уложить в самых труднодоступных местах подрозетника.

Первым делом необходимо подключить заземление. Перед установкой на контакт заземления каждой розетки необходимо подключить провод определенной длины. Для последнего подрозетника необходимо отрезать кусок в 40 см, для первого — в 15 см, остальные необходимо вымеривать по месту. Все провода заземления нужно подключить в одной точке к «земле» вводного кабеля. Для этого можно использовать разъем «Scotchlok», монтажную колодку, но большинство электриков предпочитают соединить «землю» обычной скруткой, заизолированной термоусадочной трубкой.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом

При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Как заземление защищает розетку

возгорание в результате короткого замыкания

Самое неприятное, что может случиться с электропроводкой – это короткое замыкание – соприкосновение нулевой и фазной жил. В этот момент сила тока скачкообразно возрастает и если человек прикасается к части прибора, не являющейся диэлектриком, то вероятность получить удар электрического тока повышенной мощности очень высокая.

Если же заземление в розетке есть, это значит что наружные части электроприбора, способные проводить электрический ток, напрямую соединены с землей – по сути, проводником неограниченной емкости. Так как электрическому току удобнее побежать по заземляющему проводу (его сопротивление на порядок ниже, чем у кожи человека), то в случае короткого замыкания он пойдет именно туда. Если при этом электропроводка сделана правильно – в цепи присутствуют автоматические выключатели и УЗО, то при попадании напряжения на корпус электроприбора электричество выключится примерно через 0,3-0,5 секунды. Даже если это будет короткое замыкание, то, вероятно, успеют подгореть провода, но человек останется невредимым.

Как итог, правильнее будет сказать, что розетка с заземлением защищает не столько себя, сколько человека, который ею пользуется. При этом защита эта в большинстве случаев нужна на доли секунды, которые необходимы автоматике, чтобы отключить поврежденный участок проводки от сети.

Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

Смешанное соединение

Суть метода состоит в подключении отдельных розеток, соединенных между собой шлейфом, и отдельных точек электропитания к распределительной коробке. Схема считается одной из самых надежных, поскольку каждый элемент обособлен, и в случае выхода из строя не влияет на систему в целом.

Подключить несколько розеток от одного провода можно за счет монтажа розеточного блока внутреннего или накладного типа. Опытные электрики подбирают силовые линии под определенную группу розеток, исходя из напряжения в сети, сечения провода и номинала выключателя. Для аккуратного оформления стен подрозетники «утапливаются» внутрь поверхности.

Если вам нужно заменить электропроводку в доме или подключить несколько розеток от одного провода, вызывайте нашего мастера! Звоните по номеру телефона или оставляйте заявку на сайте. У нас опытные электрики, которые имеют необходимые к проведению работ под высоким напряжением допуски и могут безопасно запитать розетки от одного провода!

Порядок работ по монтажу шлейфа

Определение фазы индикаторной отверткой

Все работы требуют профессионального подхода и соблюдения техники безопасности. Нужно знать, как правильно подключить группу розеток. Перед началом  необходимо обесточить всю квартиру, чтобы разъединить и фазу, и ноль. Отсутствие напряжения проверяют индикатором в месте работы. Монтаж проводят в следующей последовательности.

  1. Разметка и подготовка места.
  2. Штробление стен.
  3. Закладка кабеля от распределительной коробки к первому подрозетнику.
  4. Подготовка провода для перемычек.
  5. Установка подрозетников.
  6. Подготовка ответвлений, чтобы соединять РЕ проводники.
  7. Монтаж линии и укладка проводов.
  8. Соединение нулевых и фазных жил и проводников заземления.
  9. Закрепление рабочих элементов в подрозетнике и установка лицевых крышек.

Качество монтажа зависит от типов контактных элементов. Надежными считаются модели с плоско-пружинным способом соединения. В крайнем случае это может быть пластина, зажатая болтом. Подводной к розетке кабель должен выступать за поверхность стены не более чем на 80 мм. При необходимости его следует укоротить.

Неправильное соединение непосредственно через клеммный контакт розетки приводит к его постепенному выгоранию

Снимается оплетка кабеля, провода разводятся в стороны. Слева фаза, справа ноль, посередине провод заземления. Их концы оголяют на 10мм с помощью съемника изоляции или ножа. Розетка, имеющая самозажимные пружинные клеммы, упрощает работу. Достаточно зачищенный конец провода подать в отверстие до упора.

Затем необходимо потягивающим движением проверить надежность крепления всех жил. В первую очередь упаковываются повода, и вся конструкция вставляется в подрозетник, предварительно закрепляется по бокам винтами. По уровню проверяют горизонтальность, затем винты окончательно затягиваются. Последней устанавливается лицевая панель, накладная рамка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
