Что представляет собой печь-голландка

Первые голландские печи появились в 15 веке. Внешний вид и размер немного изменились, но концепция осталась прежней: это компактный отопительно-варочный прибор, который может вписаться в помещение любого размера и великолепно справится со своей задачей.

Небольшие габариты конструкции объясняются небольшими размерами домов в Нидерландах. Иногда требовалось поставить печь в помещения до 10 кв. м. Города в северной Голландии — густонаселённые, местный климат — холодный и суровый. Поэтому печи здесь ставили самого высокого качества.

Высокие налоги на земельные участки заставили местных жителей строить узкие и высокие дома. Для таких проектов нужны особые конструкции печей. Голландки именно так и выглядят: вытянуты вверх на большую высоту. Одна печка способна отопить два-три этажа домовладения. Главное, правильно составить или выбрать проект дома с печью. В самых первых моделях ещё не было колосника и поддувала, варочных панелей тоже не устанавливали. Все эти атрибуты появились со временем. Тем самым КПД стал существенно выше.

Горячие газы в голландской печи идут по шести магистралям: трём подъемным и трём опускным. Колпаковая система аккумулирует горячий воздух и повышает теплоотдачу.

Отличительная особенность первых конструкций — арочный свод, который затем был заменен на стандартную прямоугольную форму топливника.

Есть множество разновидностей схем печи голландки с плитой, которые оборудованы камерами для выпечки хлеба, лежанками, баком для нагрева воды и другими полезными атрибутами.

Но наибольшую популярность имеют печки голландки с плитой.

Особенности конструкции

Печь представляет собой узкую кирпичную трубу до потолка, оснащенную только дверцей топки, поддувала и задвижкой. Первый ряд кладут без раствора, кирпич никогда не ставят на ребро. Сушится печка две недели, после можно проверить тягу, сжигая бумагу и щепки. Утермаровка, от своих кирпичных сестер отличается металлическим кожухом и толщиной кладки в четверть кирпича. Голландку нужно постоянно чистить от сажи. Именно благодаря длинным трубам появилась романтическая, в свое время популярная, работа трубочистом.

Изначально голландская печь была прямоугольной, канальной с медленным горением и боковым выходом дыма. Сложенная еще во времена Колумба, простая и незатейливая конструкция просто удлиняет путь выхода дымных газов. Проходя по каналам дым разогревает кирпич, и медленно отдает тепло. Конструкция не требует предельной точности, с кладкой справится даже начинающий печник.

Недостаток суши заставлял голландцев возводить 5-6 этажные дома еще несколько столетий назад, печка должна была обогревать весь дом и могла достигать 2-3 этажей.

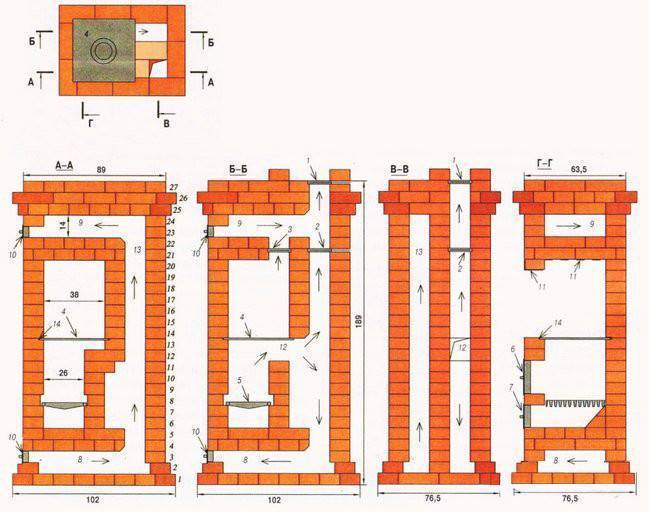

Пример конструкции

Разновидности печи

Со времен разработки голландской печи появилось большое количество модификаций. Ее постоянно усовершенствуют и вносят определенные изменения. Поэтому практически все отопительные конструкции стали называть голландками. Следует отметить, что название этой печи придумали в России.

Русские голландки

Многие мастера стали изменять внешний вид обычной русской печи и стали называть их голландскими конструкциями, но с технической стороны они не имеют ничего общего. Такие печи стали строить после того, как Петр I указал, что все отопительные конструкции должны быть построены на основе голландских устройств. Отечественные мастера додумались сложить оба варианта, и разработать совершенно новое устройство. Затем новый вариант вернулся обратно в Европу и стал широко использоваться среди населения.

Шведские печи

В отличие от голландского варианта, шведки оснащены варочной камерой и плитой. Поэтому их можно использовать не только для отопления помещения, но и для приготовления пищи. При необходимости в такую конструкцию можно установить духовку, теплогенератор или водогрейный короб. Точно выложить все ряды шведки поможет порядовка.

https://youtube.com/watch?v=jTKaiStDdxM

Круглая голландка

Данный вариант также был разработан в России, хотя имеет немецкое происхождение. Схема устройства достаточно проста: дымооборот и три канала. Работает печь за счет тления деревянного топлива. Она строится на железном кожухе, что уменьшает ее себестоимость. При этом отопительная конструкция имеет хорошую теплоотдачу. Однако большое количество тепла уходит через трубу. Несмотря на небольшую стоимость, устройство является пожароопасным, появляется копоть на кожухе, требует регулярного ухода, который не так просто дается.

Малая дачная

Этот вариант конструкции представляет собой небольшую печь, которая предназначена для отопления небольшой площади, до 20м2. В качестве топлива используется уголь или дрова. Подготовленная схема и порядовка позволят изготовить конструкцию соответствующих размеров. Небольшие габариты достигаются путем сворачивания в маленькое кольцо труб дымооборота. Размеры конструкции составляют 520X520 миллиметров.

Основные правила сооружения голландки с плитой

Независимо от габаритов и формы печи, при ее сооружении существует несколько правил, которые всегда остаются неизменными:

• Конструкция всегда сооружается на отдельно стоящем фундаменте. Его устройство желательно продумать на этапе строительства дома — в этом случае будет легче определить место выхода дымоходной трубы голландки и избежать его попадания на элементы кровельной системы.
• Фундамент накрывается гидроизоляционным материалом.
• Для сооружения топочной камеры используется качественный шамотный кирпич, который не перевязывается с обычным.
• Ввиду низкой термостойкости цементный раствор не подходит для кладки печи. Кирпич выкладывают на жаропрочную глиняную смесь. Ее можно приобрести в готовом виде или приготовить самостоятельно.
• При кладке топки швы должны быть не больше 5 мм, на остальных элементах — не более 8 мм. Этого можно достичь использованием соответствующей деревянной рейки.

Если решение о сооружении голландки было принято уже в готовом доме, то в этом случае придется демонтировать участок напольного покрытия и производить устройство фундамента без соединения с основным. Пренебрежение этим правилом может привести к печальным последствия, поскольку в процессе эксплуатации строение дает усадку и печь, построенная на основном фундаменте, может деформироваться. В результате герметичность швов нарушится и в помещение будет неизбежно проникать угарный газ.

В плане пожарной безопасности голландка достаточно надежна, но при ее строительстве все же следует соблюдать несколько основных правил:

• избежать случайного возгорания от выпадающих из топки искр и углей поможет асбестовая плита, уложенная перед печью;
• следует производить регулярную очистку каналов голландки от осевшей сажи;
• деревянные стены необходимо оградить от печи огнеупорным материалом;
• запрещается ставить предметы мебели ближе чем на 0,5 м к печи;
• необходимо минимизировать количество металлических элементов при возведении конструкции.

Все детали из железа не должны напрямую контактировать с кирпичом. В местах где предусмотрена такая стыковка прокладывается раствор слоем 5 мм и асбестовый шнур — это защитит кладку от нагревания.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Подготовительные работы

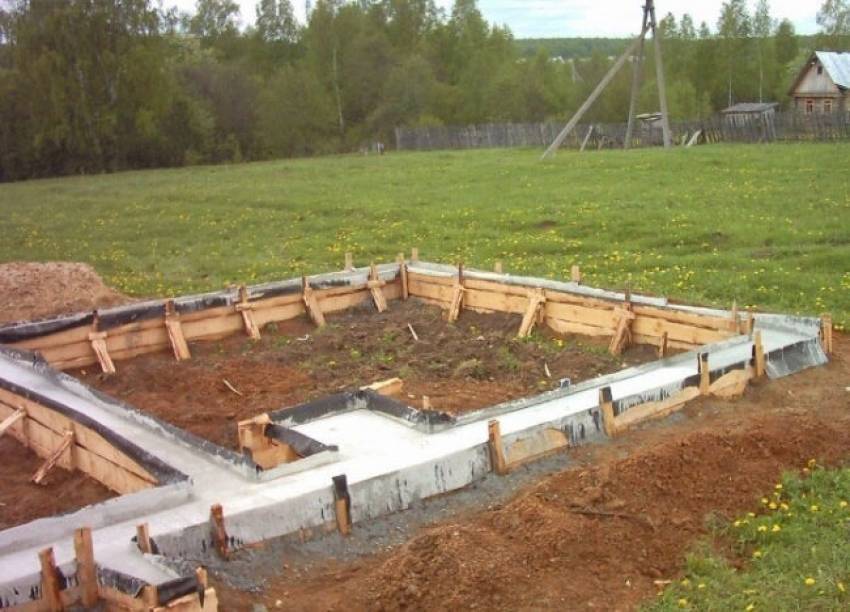

Вес у печи немалый, поэтому делают полноценный бетонный фундамент с использованием опалубки:

• Размечают место сооружения печи. Нужно проследить, чтобы дверь и окно не находились на одной линии и предусмотреть вывод дымохода. Размер фундамента будет больше габаритов печи на 15-20 см. Используя болгарку выполняют демонтаж покрытия деревянного пола.
• Устраивают опалубку и заливают фундамент бетоном (верхний уровень не должен доходит до поверхности пола на 2 кирпича). Бетон армируют не только по периметру, но и вглубь. Чтобы сэкономить на материалах при устройстве фундамента, его иногда делают бутовым (используют битый камень, кирпич или любой крупный строительный мусор).
• Далее делают перерыв в работе от 20 до 25 суток, чтобы схватился бетон.
• Укладывают слой сложенного в несколько раз рубероида для гидроизоляции. Слои рубероида соединяют степлером. Это очень важный этап, так как голландка способна часть тепла отдавать в пол.
  На заметку. Если климатические условия таковы, что грунт промерзает до полутора метров, рекомендовано применять для теплоизоляции пласт базальтового картона.

• Устраивают отвесы для того, чтобы печь получилась строго вертикальной. Для этого натягивают нити или верёвку, которые будут выполнять роль маяков. Если этого не сделать, каждый ряд нужно будет контролировать не только по горизонтали, но и угломером с вертикальным отвесом. Если конструкция «уйдёт в сторону», эксплуатационные характеристики печи ухудшатся.
• Отбирают кирпичи для кладки, и выполняют кладку на сухую. Замешивают раствор на основе глины в количестве, достаточным для того, чтобы воспользоваться им за один раз. На вторые сутки этот раствор потеряет свои качества. В корыто кладут глину, заливают водой и дают время для размокания около 2 суток. Раствор размешивают, разбивая комки. До нужной пластичности доводят с помощью песка. Для повышения качества смесь замешивают строительным миксером.

Как выложить печь голландку качественно, если нет опыта каменщика? Есть одна хитрость: перед тем, как выкладывать печь на растворе, следует потренироваться «на сухую».

Устройство трубы

Если при строительстве дома заранее продумать устройство дымохода, то кладка трубы не составит проблем. Но часто бывает так, что печь сооружают в уже построенном доме.

Когда место под дымоход не подготовлено заранее, нужно провести дополнительные подготовительные работы. Снимают кровельное покрытие и устанавливают перемычки на небольшом расстоянии от вентиляционных каналов. При невозможности частичного демонтажа кровли, пользуются болгаркой или лобзиком. Между трубой и деревянными элементами крыши прокладывают асбестовые листы. Их прикрепляют к стропилам с помощью саморезов или строительных скоб. Проведение противопожарных мероприятий на данном этапе является очень важным моментом строительства печи.

При возведении трубы на крыше мастеру следует соблюдать осторожность. Особенно это касается установки дымоходной трубы в старых домах.

Для усиления тяги углы кирпичей закругляют. Если этого не сделать, тяга будет ослаблена завихрениями, эффективность работы печи значительно снизится.

Труба должна возвышаться над кровлей на 0,6 м. Предпоследние 2 или 3 ряда немного расширяют трубу. Это нужно для защиты кровли от воды. В последнем ряду сужают дымоход до первоначального размера. Обязательно устанавливают защитный металлический колпак против дождя и снега.

Для правильного расчёта высоты трубы ориентируются на высоту конька. Когда труба проходит через отверстие хорошо утепленного чердака, можно обойтись без дополнительной теплоизоляции.

Разновидности голландских печек

Классическая конструкция

На основе простенькой голландки умельцы способны создать настоящие произведения искусства. Внешняя поверхность может быть отделана изразцами, натуральным камнем и иными материалами. Чтоб сэкономить пространство, большинство печек сооружают угловыми. Вариантом квадратного устройства является круглая печь-голландка. Их чаще исполняют в футлярах – металлических кожухах. Можно купить и готовые агрегаты, например, Weber GBS.

Изначально печь представляла собой только обогревательный прибор. С течением времени конструкция совершенствовалась, стали появляться варианты с камином, плиткой, духовым шкафом и даже с лежанкой. Последнюю модель обычно устанавливают между кухней и жилой комнатой, что позволяет теплу после обогрева кухни переместиться в жилую часть, где владелец может отдохнуть.

Классическая голландка

Устройство такого типа – прекрасный выбор для дачи. Быстро прогревает помещение, медленно остывает, простое в укладке, экономичное в материалах. Для работы печи требуется заготавливать дрова либо уголь. Как правило, подобные агрегаты шестиканальные. Укладка выполняется на фундаментное основание по простой схеме.

Печь-камин

Голландка с камином

Чтобы обогреть дом и создать уют, голландскую отопительную печку превращают в камин. Кладка отличается от классической тем, что вместо чугунной дверки на камере сгорания устанавливают жаропрочную стеклянную створку необходимой величины. Чтобы выдержать каминный стиль, печник скругляет углы у кирпича, прорабатывает геометрию, увеличивает фундамент и на втором ряду кладки сооружает зольник и дымоход.

С духовкой

Духовое отверстие располагается над топочной камерой и под варочной поверхностью. Из-за этого немного меняются стандартные габариты голландки и увеличиваются расходы материалов. С ее помощью можно приготовить большее количество блюд при одинаковом расходе дров. В печной духовке выпекать торты сложно из-за отсутствия регулятора температуры, но другие блюда: хлеб, пиццы, пироги, овощные и творожные запеканки, мясо – получаются на ура.

Варочная голландка

Чтобы использовать печку для готовки еды не в духовке, на пятом ряду кладки ставят варочную поверхность из чугуна над топкой. Между металлом и кирпичом прокладывают слой огнеупорного раствора на основе глины. Зону над варочной поверхностью кладут на уголок из металла. Печка-голландка с варочной плитой хороша на даче для консервации овощей: ее применяют для стерилизации банок и готового продукта.

С водяным контуром

Подобное устройство отапливает гораздо больше помещений и обеспечивает горячим водоснабжением весь дом. В печной массив встраивают металлический котел с теплоносителем, нагревающийся напрямую от горения дров. Одна труба отходит от котла и служит для разведения нагретой воды по дому. Водяной контур, проходя по стенам всех комнат, возвращает жидкость обратно в нагревательный резервуар.

Подробная схема-порядовка

Перед началом кладки нужно опустить партию кирпичей в воду. Это мера в дальнейшем предотвратит вытягивание влаги из раствора и лучшую сцепку. Первые два ряда, которые выкладывают до уровня чистового пола, в схему не входят.

Описание порядовки печи голландки с плитой:

• 1 ряд кладут сплошным слоем,  на уровне поверхности пола. Следует сложить его максимально аккуратно, чтобы вся дальнейшая конструкция вышла ровной.
• 2 и 3 ряды тоже выкладывают сплошным слоем, проверяют кладку по горизонтали.
• В 4 ряду закладывают поддувало, выдерживая зазор 0,5 см, в него вкладывают асбестовый шнур. Он нужен для того, чтобы металлический элемент при тепловом  расширении не расколол кирпичи. Для укрепления дверки между кирпичами в раствор закладывают пруты. Кладку выполняют справа налево. Перевязку шва выполняют в полкирпича.
• В 5 и 6 рядах следует перекрыть часть поддувала и зольника. С этой целью распиливают кирпич вдоль и пропускают под кладку металлическую пластину размером 0,35х0,4 см.

• В 7 ряду формируют топку из огнеупорного кирпича и монтируют топочную дверку. Укладывают колосник, зазор у шва оставляют в 0,3-05 см. Кирпич задней стенки топки кладут под углом. Зазор нужно заполнить песком.
• В 8 ряду перекрывают поддувальную дверку, формируя зольник.
• С 9 по 14 ряды выкладывают топливную камеру огнеупорным кирпичом.
• В 10 ряду перекрывают кирпичами топочную камеру. Следующим этапом нужно будет укладывать варочную панель, для этого подготовить кирпичи. В них прорезают бороздки 0,5 см, которые позволят расширяться металлу и не разрушать печь. Края варочной панели закрепляют стальным уголком.
• 11-13 ряды — выкладывают зону над плитой.
• 14 ряд выкладывают как 13, но в кирпичах прорезают бороздки, в которые вставляют стальной уголок. На него надо будет поставить кирпичи следующего ряда.
• 16 и 17 ряды выкладывают как 15-й, но в нём устанавливают дверку для прочистки дымохода. Также предусматривают зазоры и прокладывают асбест.
• 18-22 ряды — кладка дымового оборотного канала и его перекрытие.
• В 23 ряду устанавливают шиберную заслонку в дымоход. Подгоняют под размер кирпичи, между металлом и кирпичом прокладывают асбест.
• В 24 и 25 рядах объединяют опускной и подъёмный каналы.

В 26 ряду начинают формирование дымохода

На данном этапе важно, чтоб внутри дымохода поверхность получалась как можно более гладкой. Раствор сразу счищают, чтобы он в дальнейшем не ухудшил тягу

27 и 28 ряды идёт прокладка дымохода, кирпич сдвигается на 40 мм для сужения конструкции. 29-30 ряды продолжают кладку дымохода и устанавливают шиберную заслонку для регулировки тяги. Зазор в 0,5 см оставляют запас для расширения металла

Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

Зазор в 0,5 см оставляют запас для расширения металла. Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

Отличие голландской печи от традиционной

Печи голландки для дома могут иметь круглую, овальную или квадратную форму, в то время как классический вариант отличается строгими прямоугольными формами. Если возводимая вам печь будет иметь нестандартные формы, вы должны учитывать, что форма топливника должна оставаться прямоугольной. Голландская печь отличается тем, что у нее нет колосниковой решетки.

Печка голландка своими руками из кирпича керамического имеет следующие компоненты:

• Топливник – его еще называют топкой – печная ниша, находящаяся у основания печи и необходима для подачи угля или дров.
• Дымоход – вместе с выхлопной трубой формирует шестиканальную систему, в которую входит 3 подъемных и 3 опускных канала. Они расположены друг под другом для обеспечения последовательной транспортировки газов по системе.
• Так как в системе печки галанка отсутствует поддувало и колосниковая решетка, дрова в такой печи сгорают с малой скоростью, потому что кислород для смешивания с топливом подается лишь через дверцу топливника – этого крайне мало для создания интенсивного горения.
• По причине того, что такая печь имеет малые габариты, она легко дополнит любой интерьер, ее можно сделать частью водяного и газового отопления.
• Печь оснащена дверцей для удаления из печных труб копоти.
• В отдельных случаях голландские печи оснащаются камином, духовкой и варочной поверхностью.
• Опытные мастера для небольших конструкций советуют возводить стены в один кирпич, а для больших – в два кирпича. Эти толщины позволят обеспечить наилучшую теплоотдачу при минимальных затратах на топливо.

Плюсы и минусы голландских печей

У конструкции немало плюсов, иначе бы голландка не имела столь почтенной истории.

Достоинства голландок:

• конструкцию можно изменять без ущерба для прочности и КПД печки, главное, чтобы не было чересчур грубых просчетов;
• многофункциональность — можно взять схему отопительной голландки и дополнить ее плитой, при этом конструкция будет обогревать ничуть не хуже;
• компактность — можно выложить печь размером 50х50 см;
• умеренный расход кирпича — большую голландскую печь складывают из 600 – 700 шт., в то время как малая русская печка требует для своего изготовления не менее 1300 кирпичей, при этом греет хуже большой голландки;
• мало кирпичей означает малый вес — маленькую голландку без проблем выдерживает стандартное перекрытие;
• топочную часть можно «растянуть» на 2-3 этажа без уменьшения КПД;
• простая конструкция дымохода — в нем всегда можно найти место для водогрейного котла или духовки;
• голландка мгновенно прогревается и долго остывает, что дает возможность экономить топливо на предварительном прогреве;
• голландку не нужно топить регулярно — после перерыва можно затапливать сразу на прогрев, и конструкция не треснет;
• высокий коэффициент теплоотдачи — большая голландка обогревает 60 квадратных метров, большая русская печка – 45 квадратных метров;
• можно строить из любого кирпича, так как тонкие стенки и продуманное устройство делают голландку нечувствительной к тепловому деформированию.

Видео:

Минусы печи голландки:

• небольшой коэффициент полезного действия — около 40 %, существуют сложные конструкции с увеличенным КПД, но даже им далеко до показателей русской печки;
• после протопки нужно быстро закрывать вьюшку, иначе кирпичи остынут с феноменальной скоростью, потому что дымоходные каналы затягивают холодный воздух внутрь конструкции, действуя как сифон;
• нельзя топить быстросгорающими материалами: хворостом, соломой, опилками — КПД печи в этом случае будет практически нулевым;
• недостаточно высокая теплоемкость, поэтому зимой печь приходится топить два и более раз в день;
• дымоход быстро забивается сажей и может загореться;
• оптимальный режим протопки голландки — тление, при разведении сильного огня в ней начинает выделяться угарный газ.

Существуют правила пожарной безопасности, обязательные для всех печей.

Хотя голландка считается безопаснее других конструкций, при ее эксплуатации все равно нужно соблюдать все положенные противопожарные меры.

Видео:

Чтобы защитить перекрытие от случайно выпавшего из топки уголька, пол перед топкой застилают металлическим листом. Дымоход чистят от сажи не меньше двух раз в год.

Нельзя использовать топливо, не соответствующее по размеру габаритам топки, так как торчащие из топочного отверстия концы поленьев могут стать причиной пожара.

Предметы интерьера должны находиться не ближе, чем в 50 см от любой из поверхности печки.

Дымоход

После завершения кладки дымовых каналов согласно порядовке начинается кладка дымохода. При возведении дымохода необходимо строго придерживаться правил противопожарной безопасности. Расстояние между дымоходом и перекрытиями не должно быть меньше 38 сантиметров. Между дымоходом и деревянными перекрытиями нужно укладывать теплоизоляционный слой из асбестовых листов. Дымоход должен возвышаться над кровлей на 0.6 метра.

Для усиления тяги необходимо скруглить углы кирпичей. В противном случае завихрения могут эту тягу существенно уменьшить.

Типовая схема кладки кирпичного дымохода

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха

Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции. Внешний вид

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух — его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

• Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
• Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе

Меры противопожарной безопасности

Голландка считается пожароустойчивой конструкцией.

Однако, как и при сооружении любой печи, необходимо соблюдать определенные правила:

• Перед печью укладывают асбестовый лист, предохраняющий от случайного возгорания выпавших углей или искр от топки.
• Требуется систематическая чистка дымохода от скопления сажи.
• В полуметре от печи не должны находиться мебель, предметы быта.
• Чем меньше металлических элементов будет использовано при возведении голландки, тем безопаснее. Однако при сооружении арки проём над варочной зоной обязательно перекрывают стальным уголком.

• В местах стыков металлических элементов с кирпичом прокладывают слой строительной смеси в 0,5 см и асбестовый шнур.
• При укладке варочной панели на кирпич нужно нанести глиняную прослойку для защиты от перегревания.

Устройство трубы

Если при строительстве дома заранее продумать устройство дымохода, то кладка трубы не составит проблем. Но часто бывает так, что печь сооружают в уже построенном доме.

Когда место под дымоход не подготовлено заранее, нужно провести дополнительные подготовительные работы. Снимают кровельное покрытие и устанавливают перемычки на небольшом расстоянии от вентиляционных каналов. При невозможности частичного демонтажа кровли, пользуются болгаркой или лобзиком. Между трубой и деревянными элементами крыши прокладывают асбестовые листы. Их прикрепляют к стропилам с помощью саморезов или строительных скоб. Проведение противопожарных мероприятий на данном этапе является очень важным моментом строительства печи.

При возведении трубы на крыше мастеру следует соблюдать осторожность. Особенно это касается установки дымоходной трубы в старых домах

Для усиления тяги углы кирпичей закругляют. Если этого не сделать, тяга будет ослаблена завихрениями, эффективность работы печи значительно снизится.

Труба должна возвышаться над кровлей на 0,6 м. Предпоследние 2 или 3 ряда немного расширяют трубу. Это нужно для защиты кровли от воды. В последнем ряду сужают дымоход до первоначального размера. Обязательно устанавливают защитный металлический колпак против дождя и снега.

Для правильного расчёта высоты трубы ориентируются на высоту конька. Когда труба проходит через отверстие хорошо утепленного чердака, можно обойтись без дополнительной теплоизоляции.

Кладка печи голландка своими руками

Печь голландка своими руками выстраивается по рядам, поэтому разберем все поэтапно.

1 ряд. Самое начало нужно устроить на верхней песчаной подушке, замерив расположения каждого кирпича измерительным инструментом. Соблюдаем горизонталь обязательно. Уже на уложенные кирпичи покрываем цементным раствором – это и начало кладки, и завершающий этап, связанный с основанием.

2-й и 3-й ряд. Просто кладутся слоями, естественно, обрабатываются раствором. Желательно каждый из них отмечать цифрой для точности. С этого же момента начинаем заниматься отвесами, которые сформируют горизонталь далее. У печников есть такое термин: «перевязка» — это когда свежий ряд перекрывает стыки на предыдущем. Перевязку нужно освоить еще на раннем этапе.

4,5 ряд. С четвертого ряда уже начинается конструкция зольника. Собираем с подставки. Целые кирпичи укладываем не плашмя, а на ребро. К сведению, задняя стенка выполняется на сухую, потому что дальнейшая эксплуатация подразумевает добавление кирпича в этом участке. Конечно, не запрещается поставить небольшую дверцу, но это пагубно для КПД.

На этом же уровне устанавливаем дверцу, которую нужно закрепить в основу за счет мягкой проволоки. Герметичность легко выдержать при помощи шнура из асбеста.

6,7,8 ряды. Продолжается устройство зольника. Просто перекрываем сверху кладкой так, чтобы осталось пространство под топочную решетку.

С 9 по 13 ряды. Это промежуток для устройства топочной камеры. Здесь же устанавливаем дверку, используя в качестве крепления мягкую проволоку и асбестовый шнур.

14,15 ряд. Топку закрываем рядом кирпичной кладки, оставляя сзади проем. Через него должен удаляться излишек дыма.

16, 17 ряд. Обустройство отверстия для прочистки, где понадобится небольшая дверца, аналогичная зольнику. Для экономии можно поставить кирпич без раствора. С ним уменьшится тепловая потеря.

18–26-й ряд. Более ответственные уровни, потому что идет работа с оборотными каналами. Выполняются в стиле классического змеевика. На внутренней части стенок не должно быть выступов, поэтому лучше промазать змеевик глиной.

27 ряд. Завершающий этап кладки. Закрываются все каналы. Должен остаться только дымоход. Кирпичи лучше сдвигать на несколько сантиметров назад.

29, 30 ряд. Формируется дымоход, и устанавливается задвижка (вьюшка). Последняя будет регулировать тягу, сохранять тепло после полного закрытия.

Для начинающих! В процессе каждого этапа нужно выдерживать вертикаль и горизонталь.

Дымоход для голландской печи: работаем своими руками

Это обязательный элемент, причем параметры по высоте всегда индивидуальны. Главное, соблюсти пожарную норму.

Те пространства, где дымоход граничит с крышей или иной конструкцией, нужно изолировать. Промежутки разрешено закрывать только негорючим материалом.

Отличие между самой печью и дымоходом в составе раствора для кладки. Если ряды делаем с глиной и песком, то на дымник нужно добавить 1/10 часть цемента. Окончание – это установка металлического оголовка на уже построенный дымоход.

Конечная отделка

Финишные работы всегда организуют на свой вкус. Печь своими руками белят, облицовывают декоративной плиткой. Можно использовать изразцы. Но если процесс создания печи был аккуратный, то лицевая часть кирпича будет выглядеть отменно.

Для безопасной эксплуатации на пол закрепляют лист стали, который защитит от случайного выброса углей, а, значит, и возгорания.

Выполнив все, что планировалось, не спешите приступать к использованию или просушке. На высыхание нужно не менее 15 дней

Причем важно подсушить естественным образом внутреннюю часть, поэтому дверцу в топку оставляют открытой

А уже через 2 недели приступают к полноценному розжигу. Перед началом эксплуатации лучше прожечь небольшое количество бумаги для тестирования тяги. Если все сделано правильно, то дым пройдет в дымоход без проблем.

http://kladempech.ru/pech-gollandka/
