Личный опыт устройства утепленного плитного фундамента по шведской технологии

Описание технологии строительства

Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:

1. определение места постройки, выполнение проектных расчетов и разработка графической части;
2. разметка котлована;
3. полное удаление плодородного слоя;
4. разработка траншеи под мелкозаглубленный ленточный фундамент;
5. устройство дренажного слоя из щебня;
6. укладка гидроизоляционного слоя;
7. монтаж армируемой опорной подушки МЗЛФ;
8. кладка фундаментной ленты из строительных блоков;
9. внутреннее утепление ленточного фундамента пенополистирольными плитами;
10. засыпка внутренней части котлована мелкофракционным щебнем и песком;
11. укладка плит утеплителя пола и армирующей сетки;
12. монтаж труб теплого пола;
13. заливка бетона для устройства плиты;
14. укладка утеплителя отмостки по периметру здания.

На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.

Разметка и земляные работы

Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.

После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.

Выемка грунта и укладка подушки.

Дренаж, подстилающий слой и монтаж фундаментной ленты

В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.

Далее насыпается подстилающая песчаная подушка и устанавливается опалубка для заливки опорной плиты ленты.

Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.

Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.

Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).

Гидроизоляция.

Засыпка подстилающих слоев и укладка утеплителя

Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.

На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.

На всю площадь котлована уложить плиты утеплителя для создания слоя толщиной 200 или более миллиметров.

Армирование, монтаж труб и заливка бетона

На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).

Поверх сетки смонтировать трубы водяного теплого пола, привязывая их к арматуре.

Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.

Армирование.

Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.

Заливка бетона.

Устройство теплой отмостки

Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.

Утепления отмостки.

Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.

Утепленная плита своими руками

Материалы рекомендуется приобретать с запасом

Для изготовления УШП своими руками понадобятся следующие материалы:

• пенополистирол экструзионный для фундамента (от 0,3 м. куб на 1 м. кв.);
• арматура из стали диаметром в 10 и 12 мм для формирования ростверков;
• проволока;
• подставки для армированного пояса из пластика;
• полиэтиленовая пленка;
• полотно геотекстиля;
• доски и щиты для оснащения опалубочной системы;
• песок;
• щебень средней фракции;
• бетонная смесь.

Перед непосредственным строительством необходимо площадку нужно очистить от мусора и сорняков, разметить зону для будущего основания с использованием уровней или нивелиров. Дальше всё происходит по описанной инструкции.

Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

Рекомендации специалистов как утеплять фундамент

Строительство финского и шведского фундаментов и их утепление — это единый процесс. Еще до разметки основания будущего здания нужно позаботиться о таких моментах:

• устройстве дренажной системы;
• достаточной толщины подушек из песка и гравия (обе они должны быть не менее 15 см);
• обязательной прослойке из геотекстиля (ее укладывают на грунт или между слоями плиты).

Очень важно, какие именно изоляционные материалы используются при устройстве финской плиты. Поскольку горизонтальные поверхности фундамента испытывают большие механические нагрузки, сэкономить на качестве утеплителя не получится. Схема и чертеж для утепления фундамента финская плита представлен ниже

Схема и чертеж для утепления фундамента финская плита представлен ниже.

Схема-фото утепления фундамента шведская плита представлена ниже.

Чтобы лучше понять разницу между шведской и финской технологиями, сравним представленные в таблице схемы проведения работ по устройству фундамента.

Таблица 1. Сравнение схем проведения работ по устройству фундамента

Шведская плита	Финская плита
Снятие верхнего слоя грунта (1-1,5 м).	Снятие верхнего слоя грунта (0,8 м).
Засыпка и утрамбовка песчаной подушки 15-20 см.	Засыпка и утрамбовка песчаной подушки 15-20 см.
Укладка дренажного слоя, разводка труб под коммуникации.	Монтаж гидроизоляции.
Засыпка слоя гравия 15-20 см.	Закладка труб под коммуникации.
Укладка полистирола.	Бетонирование плиты.
Устройство опалубки, проверка горизонта.	Укладка толстого (от 15 см) слоя утеплителя.
Установка временных подставок для армирующей основы.	Монтаж плит с теплым полом и дополнительными инженерными коммуникациями.
Прокладка труб для теплого пола.	–
Заливка основания слоем бетона до 10 см.	–

Важно: для финской плиты не нужен глубокий котлован

При его устройстве не берут во внимание такие показатели, как глубина промерзания и уровень грунтовых вод.. Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном. Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном

Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном.

Плюсы финской технологии утепления фундаментов:

• отличная энергоэффективность;
• отсутствие необходимости устройства чернового пола;
• возможность монтажа теплого долговечного фундамента на проблемных участках с пучинистым грунтом и влажным грунтом;
• возможность устройства системы теплого пола непосредственно во время монтажа фундамента.

К недостаткам можно отнести большой объем ручного труда (земляных работ) и достаточно высокую стоимость (на 35-40 % больше по сравнению с «русской плитой»).

Плюсы шведской технологии:

• отсутствие необходимости в чистовой отделке (стяжка — это уже готовый пол);
• устройство теплого пола и коммуникаций непосредственно в плите;
• сравнительно быстрый монтаж и утепление фундамента — около двух недель;
• экономия средств на строительство в сравнении с финской плитой.

Из минусов: необходимость точных инженерных расчетов (ничего изменить или дополнить в ходе работ не получится), невозможность реставрации или ремонта всего, что находится внутри плит.

То, что скандинавские инновации в утеплении фундаментов отлично показали себя в большинстве европейских стран, — уже свершившийся факт. Насколько они будут эффективны в наших условиях, пока лишь предстоит узнать.

Пошаговую инструкцию по утеплению фундамента шведской плиты УШП вы найдете на видео:

О технологии монолитных плит для фундамента узнайте из видео ниже:

Историческая справка

Если заглянуть в глубину истории, то фундаменты из плит возводили еще до образования государства Швеции. Это были площадки над уровнем грунта, которые уплотнялись глиной или камнем. Позднее площадки укреплялись цементом и армировались. Непосредственно к распространению шведской технологии имеют отношение и американцы.

Согласно историческим фактам, технологии шведских фундаментальных плит применялись уже очень давно

В годы Великой Депрессии в Чикаго был изобретен фундамент «FROST-PROTECTED SHALLOW FOUNDATION» (FPSF). Позднее им заинтересовались скандинавские страны. Технология была доработана и стала самой популярной в Швеции и Финляндии.

Истории теплого фундамента для дома по шведской технологии, с которой познакомил россиян в 2008 году житель Эстонии на одном из форумов, в нашей стране чуть больше 10 лет. С этого времени споры о ее положительных и отрицательных сторонах не прекращаются, однако на этом фундаменте построены уже несколько десятков тысяч домов.

Читать так же: фундамент УШП: особенности утеплённой шведской плиты.

Понять, что такое шведская плита и как она устроена, вам поможет следующее видео:

Подготовка к строительству

Использовать для фундамента дома УШП допускается на любом грунте, кроме илистого, торфяного и почвенно-растительного. Если нет возможности сменить место предполагаемой стройки (земля уже куплена и зарегистрирована), тогда придется понести дополнительные расходы: убрать верхний слой почвы и засыпать туда песок. Можно проектировать дом высотой до трех этажей из кирпича, бруса, панелей и т.д.

Подобрав и расчистив место под монтаж плиты, необходимо определить толщину будущего фундамента

Важным этапом в начале проекта является определение толщины несущей плиты. Здесь нельзя все пускать на самотек, так как неправильный расчет может привести к неприятным последствиям: фундамент может треснуть при первых же морозах или будет выглядеть слишком громоздким.

Это не говорит о том, что в нашей стране данные сооружения делаются без расчетов. Методика есть, хотя и в усеченном виде. Руководствуется она документацией одной из шведских фирм «Dorocell». Может быть, данный подход к проектированию слишком упрощен, но для частного строительства наши ведущие инженеры его рекомендуют.

Толщину плиты вычисляют по следующему алгоритму:

1. По таблице удельной массы определяется вес будущего дома без учета фундамента.
2. Рассчитывается площадь фундаментной плиты.
3. Если разделить массу дома на площадь плиты, получится число удельной нагрузки на почву. Число в ответе сравнивается по таблице с величиной нагрузки, определяется отклонение от оптимальной величины. Разница между ними умножается на площадь плиты и получается ее масса.

4. Объем основания вычисляется делением веса монолитной конструкции на плотность железобетона, затем делится объем на площадь плиты, и получается ее толщина.

При толщине плиты более 35 см от укладки такого фундамента лучше отказаться, а сделать ленточный или на опорных столбах. Риск есть и в том случае, если толщина будет менее 15 см. Это значит, что для данной почвы масса дома будет велика, потребуются дополнительные исследования.

Сборка фундамента

По краям конструкция укрепляется брусьями, а поверх дренажа укладывается слой гидроизоляции из рубероида, например. Ее края должны выступать наружу на величину, равную толщине монолита. После этого согласно инструкции кладется несколько слоев теплоизолятора из плит пенопласта, в которых затем обустраиваются ребра жесткости.

Поверх утеплителя укладываются арматурные прутья толщиной 12 миллиметров, связываемые в перекрестьях отожженной мягкой проволокой.

Параметры усиления выбираются с тем расчетом, чтобы толщина бетонного слоя в этом месте была не менее 30 миллиметров. Непосредственно по сетке прокладываются трубы теплого пола, после чего их крепят к ней специальными хомутами. В местах, выделенных для установки ребер жесткости, трубки размещаются в прочных гильзах. Распределители системы «теплый пол» выводятся наружу, а затем надежно фиксируются на вертикально забитых металлических прутьях.

Затем система отопления заполняется теплоносителем и тестируется на герметичность под нормальным давлением. Непосредственно перед бетонированием нужно будет вывести наружу и заглушить трубные выводы инженерных систем, после чего в подготовленную ранее опалубку заливается жидкий бетон.

В процессе заливки раствор уплотняется с помощью вибратора, что позволяет избежать образования пустот, которые особо опасны в местах укладки арматуры. После этого поверхность монолитного основания выравнивается и надежно укрывается полиэтиленовой пленкой.

При сооружении фундамента по данной технологии (на основе УШП) важно соблюдать требования заводской инструкции по сборке. Лишь при выполнении этого условия удается получить надежное фундаментное основание, воспользовавшись которым впоследствии можно будет построить комфортное и вполне надежное жилище

Проблемы УШП

Вполне понятно, что дом, устроенный на фундаменте УШП, станет эргономически выгодным – для обогрева здания требуется меньше ресурсов, соответственно счета за потребление тепла или электричества перестанут быть заоблачными. Тем не менее есть минусы, рассматривая которые стоит задуматься о целесообразности применения данного вида основания. Итак:

• Фундамент применим для строительства «легких» домов – фахверк, каркас, плиты OSB. В крайнем случае, разрешено использовать блоки или кладку кирпича. Также следует ответственно подходить к выбору кровельного материала.
• УШП используют в сравнительно холодных регионах страны. Для мягкого или среднего климата использовать ее нецелесообразно по причине слишком большой теплоемкости. Она бывает, вредна, так как грозит дискомфортом, образованием плесени, потерей жесткости структуры.
• Основание целесообразно при высоком залегании грунтовых вод и капризном грунте – пучинистость, плавуны. Это характерно и для классической плиты. В ином случае ее заливают, если этажность дома большая или материал для строительства тяжел.
• Не рекомендуется устраивать УШП на сложных рельефах. Грунт обладает таким свойством, как движение, поэтому для конструкции это чревато нарушением целостности ввиду небольшого слоя бетонной заливки.
• Тщательно проанализировав участок и архитекторские планы объекта, или сделав это при помощи специалистов, приходят к выводу о применении или недопущении шведской утепленной плиты в качестве основания под собственный дом.

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

• высокая скорость возведения;
• отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
• более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
• готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
• отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
• готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
• отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент или УШП

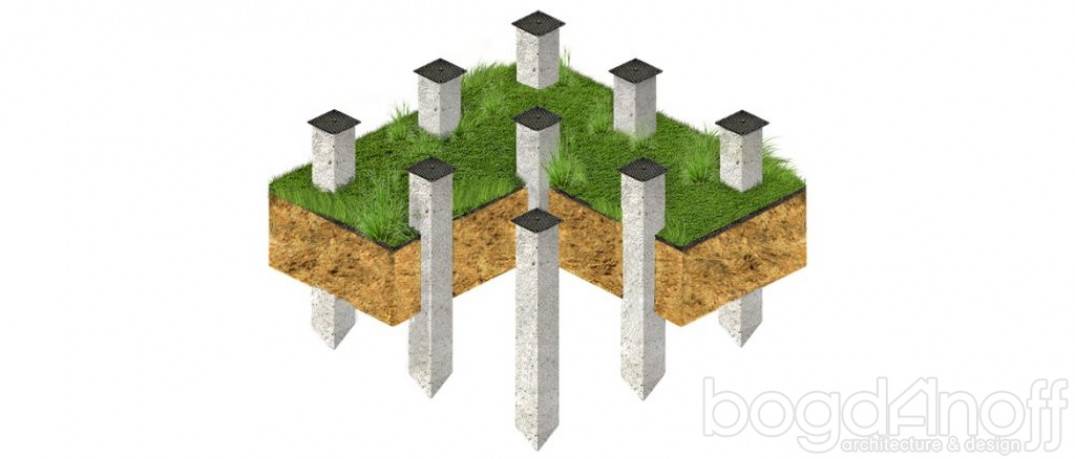

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

• универсальность — подходит для разных типов грунтов;
• простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
• экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

• необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
• сложность расчетов для предотвращения смещения свай;
• обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
• ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

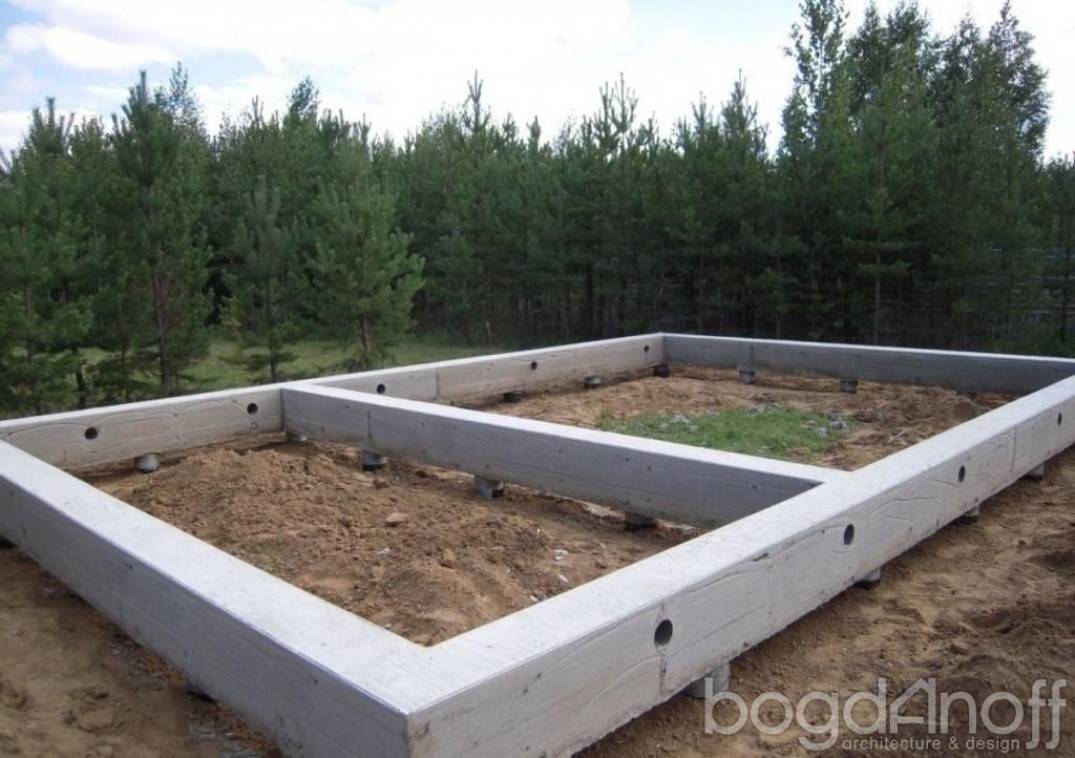

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

• отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
• относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
• высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

• тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
• большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
• ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

• экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
• возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
• уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
• отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
• отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

• невозможность добавления в проект цокольного этажа или подвального помещения;
• ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
• потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

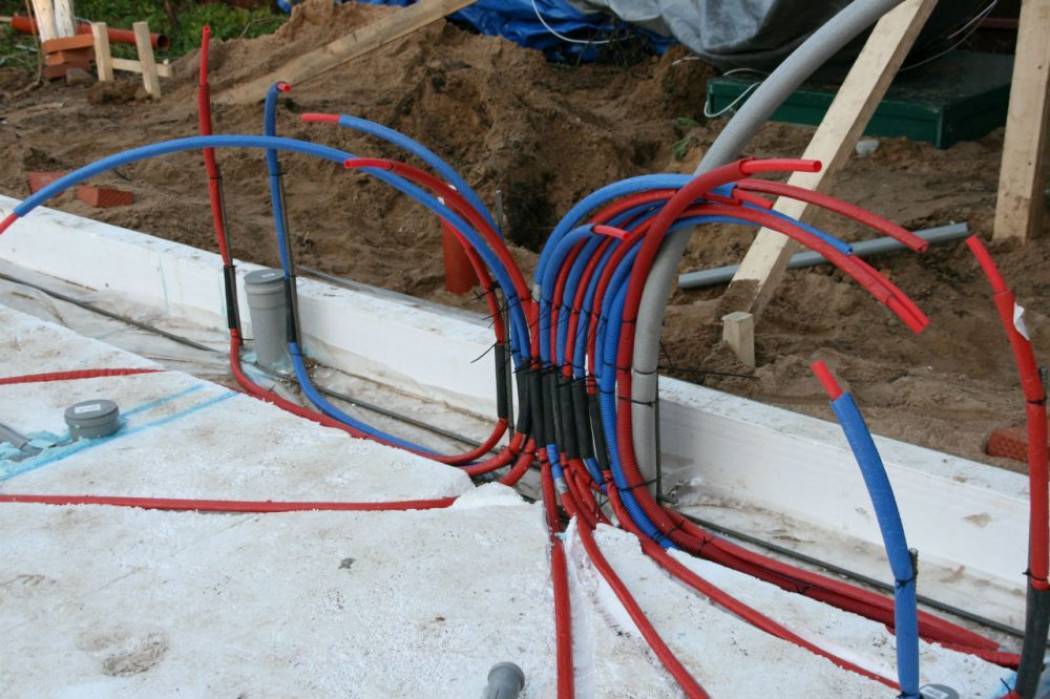

Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холоднойгорячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабеливоздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т.д.

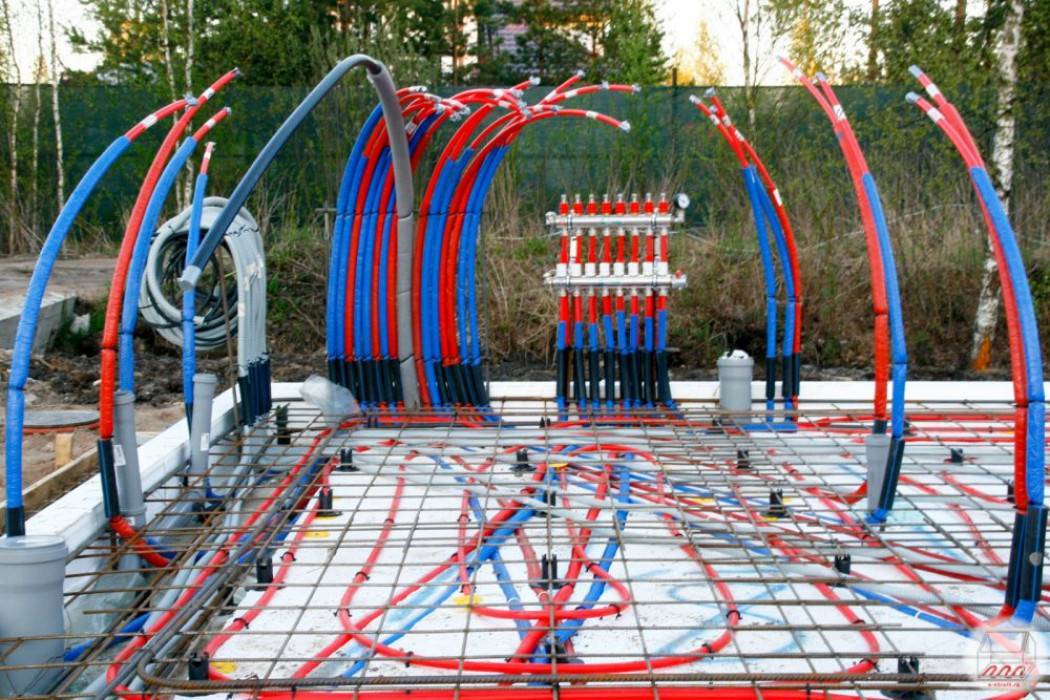

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

Технология выполнения УШП

Последовательность выполнения фундамента по шведской технологии:

• Снятие растительного слоя под площадь дома плюс 2-3 м дополнительно на отмостку на глубину около 45 см.
• Прокладка коммуникаций. Так как все предусмотреть невозможно, желательно заложить 2–3 трубы под кабели на перспективу.
• Укладка геотекстиля.
• Монтаж дренажной системы под отмосткой, засыпка труб щебнем или гравием.
• Отсыпка и послойное уплотнение трамбованием с увлажнением крупнозернистого песка слоем 15–20 см.
• Укладка 2-го слоя геотекстиля, щебеночная отсыпка слоем 15 см с трамбованием.
• Монтаж опалубки и плит утеплителя по борту плиты.
• Укладка по отсыпке плит теплоизолятора в 2 слоя, исключая контур наружных стен, где утеплитель укладывают в один слой.
• Монтаж труб теплого водяного пола (по проекту), подключение к коллектору.

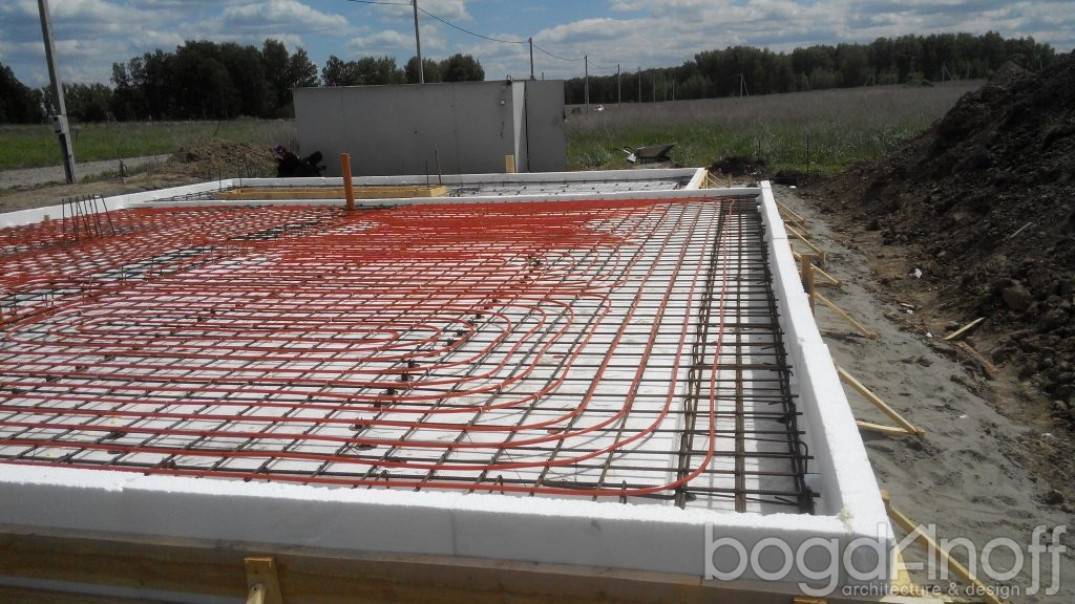

• Монтаж арматурного каркаса или сетки. Арматурный каркас укладывают на специальные пластиковые стаканы или деревянные бобышки высотой не менее 30 мм.
• Бетонирование производить в один заход, для уплотнения смеси применять погружной вибратор. Горизонтальность поверхности поверяется уровнем.
• Через 7 суток шлифование бетонной плиты.

При монтаже труб теплого пола в бетонном монолите рекомендуется предварительно закачать в них сжатый воздух компрессором, чтобы исключить смятие от веса раствора. Укладывают трубы контура отепления с расстоянием между ними не менее 100 мм и не более 250 мм. Максимальная длина труб под домом не должна быть более 100 м.

Стоимость устройства УШП варьируется в пределах 7,0–9,0 тыс. рублей за 1 м2 и зависит от размера дома, региональной стоимости применяемых материалов.

Технология заливки утепленной шведской плиты

Технология возведения УШП фундамента под строительство дома состоит из нескольких этапов.

Пошаговый алгоритм такой:

1. земляные работы,
2. устройство подосновы,
3. теплоизоляция,
4. проведение работ по заливке бетона с армированием.

Все действия можно выполнить самостоятельно. Здесь не нужны большой опыт и спецтехника. Исключением может быть аренда бетономешалки или заказ автосмесителя, так как заливка проводится единовременная.

Подготовка площадки и прокладка коммуникаций

Начинается работа с удаления плодородного слоя почвы. Это можно сделать обычной штыковой лопатой. Это необходимо для исключения усадочного явления из-за естественного перегнивания корней, травы и листьев. Чтобы растения не беспокоили конструкции, проводится обработка химикатами.

Далее формируют подоснову толщиной в среднем 15 см:

• формируется уплотненный слой гравия;
• насыпается песок, трамбуется с периодическим увлажнением;
• аналогичным образом устраивается глиняная прослойка.

Если инженерные коммуникации будут проводиться под монолитом, то это делают в песчаной прослойке. Поверх всего формируют еще раз щебеночное и кварцевое укрывное покрытие для надежности.

После высыхания зернистый настил укрывают геотекстилем. Он в одностороннем порядке проводит влагу, упрочняет подоснову, предупреждает прорастание растений. Кромки полотна должны выступать за пределы будущей плиты на 30 см. Дополнительно проводится гидроизоляция рулонными материалами (чаще это рубероид). Края здесь превышают размеры основы под дом с каждой стороны на 15 см.

Устройство плитного фундамента обязательно сопровождается системой отвода дождевых, талых, грунтовых вод. Дренажная система представлена траншеями по периметру здания глубиной на уровне расположения сточных коммуникаций. При этом соблюдается уклон для естественного стока в сторону от здания. По углам практичнее будет установить смотровые колодцы, соединенные гофрированными трубами. Каналы засыпают щебнем, накрывают геотканью.

Теплоизоляция

Утеплять УШП лучше стойким к механическим нагрузкам пенополистиролом. Для защиты утеплителя от грызунов можно использовать стекольный бой, металлическую сетку, пенокерамику. Первый слой формируют с захватом площади под отмостку. Далее оставляют отступы в 45 см под ребра жесткости (для несущих стен). Листы укладывают в шахматном порядке с перекрыванием предыдущих стыков. Для фиксации применяются пластиковые дюбеля «парашюты».

Формирование плиты

Процесс начинается со сборки армирующего каркаса (размер меньше плиты по плоскостям на 3 см). Это две сетки, соединенные поперечными прутьями за счет прямоугольных хомутов. Если планируется отдельная заливка ленты, то на нее должен быть оформлен отвод на дополнительную обвязку.

Далее строят невысокую опалубку с расчетом на стяжку поверх «теплого» (если он предусмотрен для монтажа поверх плиты). По периметру обязательно снаружи устанавливаются раскосы шагом в 50 мм, внутри протягивают пленку для упрощения демонтажа формующей конструкции. Можно проложить маты сразу на верхнюю сетку. Крепятся они нейлоновыми хомутами. После этого заливают бетон, выгоняют воздух, уплотняют смесь.

Набор прочности у бетона составляет 28 дней. В процессе исключаются ветер, переувлажнение, замерзание или чрезмерно быстрое высыхание площадки. Для этого используют укрывные материалы, утепление или смачивают плиту водой.

Перед проведением отделочных работ мастера проводят шлифовку поверхности. Это объясняет, почему не нужны ровнители. Здесь сразу укладывают плитку, ламинат с подложкой или ковролин.

Вывод

Суммируя все выше сказанное можно с уверенностью утверждать, что в основе любой шведской технологии лежат, прежде всего, высококачественные, оригинальные материалы. Без этих материалов эффекта, за который вы платите деньги, попросту не получится, поэтому не разменивайтесь на подделки. На фото и видео в этой статье я поместил дополнительный материал по шведским технологиям. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Дом на фундаменте УШП.

1 сентября 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите
