Методы и этапы создания системы теплого пола от газового котла

Требование к помещению

Так как конструкция имеет значительный вес, большую протяженность труб и множество соединительных узлов, то у монтажа системы есть свои особенности.

В результате укладку каждого слоя необходимо производить строго по инструкции. Но перед этим необходимо тщательно изучить все особенности подготовки помещения.

Теплые водяные полы наиболее часто используют в частных домах. Во многоэтажных зданиях они создают большую нагрузку на перекрытия, к тому же, не исключен риск затопления соседей снизу.

Также стоит учитывать, что контур с теплоносителем подключают к общей отопительной системе, которая наиболее часто не предназначена для подобных целей. В результате в вашей или соседней квартире могут появиться холодные стояки. В результате соответствующие органы крайне редко выдают разрешение на монтаж системы в многоэтажках.

В настоящий момент в новостройках нередко монтируют сразу две системы. Первая предназначена для стандартного отопления, а вторая специально для теплых полов.

Оптимальным решением является самостоятельный монтаж теплых полов еще на этапе возведения объекта.

При монтаже конструкции в готовом сооружении необходимо учитывать:

  • прочность основания;
  • размер дверных коробок. Минимальная высота должна быть как минимум 2 метра 10 сантиметров;
  • расстояние от пола до потолка, так как бетонная стяжка достаточно объемная.

Помимо этого, показатель тепла не должен превышать 100 Вт/м2.

Технология подключения

Самой простой схемой является подключение подачи и обратки к котлу от коллекторного узла. Этот вариант применим к типичным одноконтурным котлам. Здесь главная задача – придерживаться соответствующих выводных путей оборудования.

Чтобы внедрить в систему двухконтурный котел, кроме подключения подачи и обратки нужно присоединить такие же потоки от водоснабжения. Также следует монтировать элементы дымоудаления, патрубок подачи газа и узлы турбирования. Каждый трубопровод оснащается шаровым краном, чтобы можно было быстро перекрыть поток.

Составление набора комплектующих

  • газовый котел;

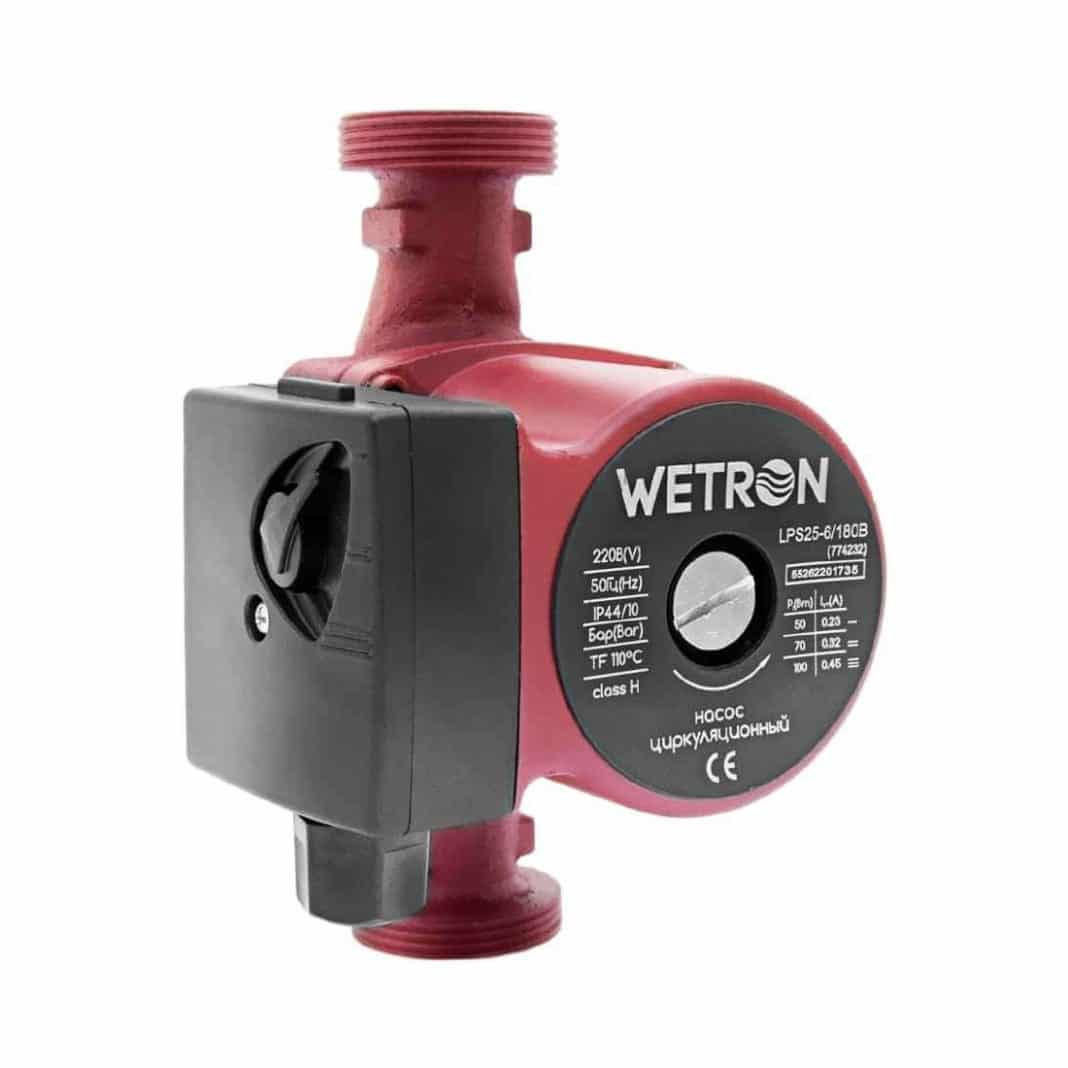

  • циркуляционный насос;
  • соединительные фитинги в тандеме с запорной арматурой;
  • трубопроводы небольшого диаметра, которые будут вмонтированы в черновой пол;
  • основной трубопровод, по которому теплоноситель будет транспортироваться в жилые помещения;
  • коллектор;
  • терморегулятор, автоматика и датчики.

Водяной теплый пол может быть собран с применением медных, металлопластиковых, полипропиленовых либо РЕХ-труб. Последние представляют собой продукцию из сшитого полиэтилена, благодаря модернизированной молекулярной структуре материал обладает усиленной прочностью.

Долговечность и высокий коэффициент теплопроводности медных труб делают их незаменимыми в обустройстве теплых полов, это дорогое, но эффективное решение. Гибкость полипропиленовых труб может оказаться недостаточной для правильного формирования витков. Металлопластиковые изделия хорошо защищены от повреждений, внутренний алюминиевый слой обеспечивает высокую теплопроводность.

Базовая последовательность монтажа

В качестве подготовительных работ выполняют следующие манипуляции:

  1. Внедрение котла. Устройство монтируется согласно инструкции на стену или на пол.
  2. Сборка схемы теплого пола. К формированию верхнего слоя бетонной стяжки приступают только после того, как будет проверена работоспособность узлов, после обработки контуров сжатым воздухом.
  3. Соединение выходов теплого пола с насосно-коллекторным узлом.

Как подключается котел:

  1. Магистральные трубопроводы соединяются с соответствующими выводами котла и смесительного узла с помощью медных, металлопластиковых, полиэтиленовых труб и фитингов. Для подвода газа устанавливают гофрированную трубу из нержавейки.
  2. Проверка подключения сводится к визуальному изучению узлов и точек стыковки, пробному запуску.

Каждый трубопровод должен быть оснащен возможностью экстренного перекрытия, чтобы свести к минимуму последствия аварийных ситуаций.

Газовый котёл

Напольные аппараты чаще имеют больший объем

Поставщиком теплоносителя (горячей воды) для обогрева тёплых полов являются в основном газовые котлы. Котлы, работающие на природном газе – самые распространённые тепловые агрегаты в России.

Их различают по месту их положения. Это напольные и настенные агрегаты. Настенные аппараты привлекают к себе небольшими размерами, но обладают малой мощностью.

Для тёплых водяных полов устанавливают многоконтурные напольные котлы. Если обогревается сразу несколько помещений и подаётся в краны горячая вода, то монтируют котлы именно этой конструкции.

В напольном варианте применяют как надувные, так и атмосферные горелки. Надувные горелки позволяют котлу работать ещё и на жидком топливе. Это дорогие устройства, обеспечивающие обогрев больших площадей.

Теплый пол от газового котла

Если ваше жилище газифицировано, то логичным будет выбор источника тепла, работающего на природном газе. Нужно лишь правильно подобрать его по мощности и сопоставить выбранную модель с условиями эксплуатации. При частых перебоях электроснабжения проще поставить напольный энергонезависимый отопитель с открытой камерой сгорания, чем покупать и эксплуатировать бензиновые либо дизельные электрогенераторы.

Когда с подачей электричества все в порядке, то проще всего установить и подключить настенный газовый котел для теплого пола. Он хорош тем, что имеет собственный циркуляционный насос, расширительный бак, предохранительный клапан и сетчатый фильтр. В этом случае схема подключения тёплого пола очень проста: отопитель соединяется с распределительной гребенкой трубами напрямую, но с учетом таких нюансов:

  1. На входе и выходе теплогенератора должны стоять отсекающие шаровые краны.
  2. Вместительности встроенного расширительного бачка (обычно не более 10 л) должно хватать на обслуживание системы отопления. Произведите подсчет объема воды в трубах и сопоставьте с емкостью бачка. Если последняя меньше 1/10 части общего количества теплоносителя, то поставьте дополнительную расширительную емкость на обратном трубопроводе перед входом в котел.
  3. Если конструкцией настенного отопительного агрегата не предусматривается встроенный расширительный бак, поставьте его отдельно на трубопроводе обратки, как сказано выше.

Ниже на схеме показано, как подключить теплый пол к настенному газовому котлу. Как видите, циркуляционный насос в системе отсутствует, поскольку задействован котловой агрегат. Распределительный коллектор без смесительного узла оснащен термоголовками типа RTL, подробнее о данном виде подключения водяных контуров рассказано в этой статье.


Поскольку расширительный бачок встроен в настенный отопитель, дополнительный резервуар ставится при необходимости. Например, большое количество воды в системе отопления

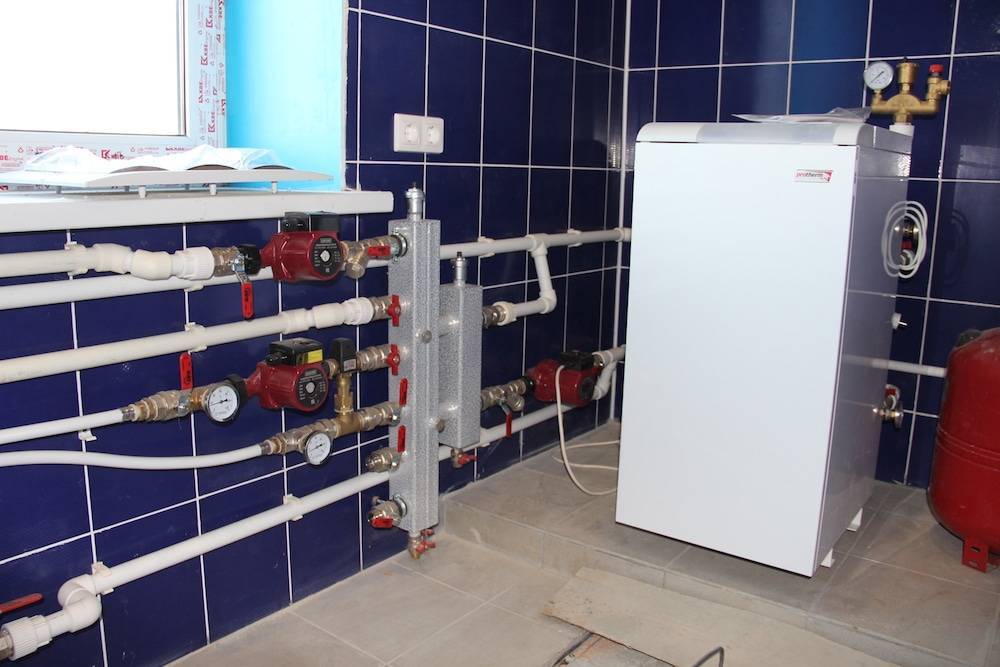

Напольные газовые теплогенераторы, за редким исключением, не оснащаются насосами и расширительными баками. Поэтому его подключение осуществляется по аналогичной схеме, но с недостающими элементами в обвязке:


В закрытых системах, куда относятся и теплые полы, обязательно ставится группа безопасности и насос. В котлах напольного монтажа эти элементы отсутствуют

Когда необходимо произвести монтаж традиционной схемы, где теплый пол и радиаторы получают тепло от одного котла, подключение производится следующим образом:

Критерии выбора котла

По способу установки газовый котел под теплый пол может быть напольным либо настенным. Первый вид оптимален для каркасных строений, т.к. не создает повышенной нагрузки на стены, он габаритный и способен полноценно обслуживать обширные площади (здесь понадобится отдельная котельная). Устройства, навешиваемые на стены, закладываются в основу отопительных систем в компактных жилищах.

По числу контуров котлы классифицируются на:

  • одноконтурные – предназначены для выполнения отопительных задач (теплоноситель будет нагреваться и для радиаторов, и для теплых полов);
  • двухконтурные – служат источником питания для горячего водоснабжения и отопления. Во многих моделях приходится чередовать режимы.

Теплообменник – главный рабочий узел агрегата – может быть выполнен из следующих материалов:

  • чугун. Устойчив к коррозии, долговечен и надежен, нуждается в контроле равномерности нагрева, иначе велик риск растрескивания емкости. Существенный недостаток – хрупкость исходного вещества;
  • нержавеющая сталь. Не имеет обширного распространения ввиду высокой стоимости, проявляет достойный срок службы;
  • медь. Наиболее популярное решение, присущее настенным котлам. Обладает такими качествами, как небольшой собственный вес, устойчивость к коррозии. Малая инерция способствует гибкому и быстрому регулированию температурного режима.

Камера сгорания может быть открытой и закрытой. В первом случае воздух для подпитки пламени поступает за счет естественной тяги по предусмотренным в конструкции каналам, такие устройства нуждаются в отдельном помещении – котельной – где будет обеспечен свободный доступ воздуха (это самый доступный в плане цены сегмент оборудования). Турбированный закрытый котел более удобен для обустройства теплых полов, для него не нужно предусматривать обособленную площадку. Обычно продукты горения выводятся через вертикальный дымоход, если планируется горизонтальный метод, в систему встраивают вентилятор.

При выборе лучшего устройства важно изучить следующие характеристики модельного ряда:

  • мощность оборудования;
  • количество контуров;
  • конструкцию камеры сгорания;
  • максимальную площадь обогрева;
  • объем потребляемого топлива;
  • способность нагрева и интенсивность расхода воды (средние значения держатся на отметке 2,5-17 л/мин., более производительные вариации стоят дороже);
  • КПД (он обычно не превышает 80-90%).

Чтобы водонагреватель был способен полноценно обслуживать теплый пол, важно правильно рассчитать его мощность. В среднем, 1-1,5 кВт достаточно для обогрева 10 кв

м. Оптимально, если оборудование оснащено возможностью плавной регулировки температурного режима.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

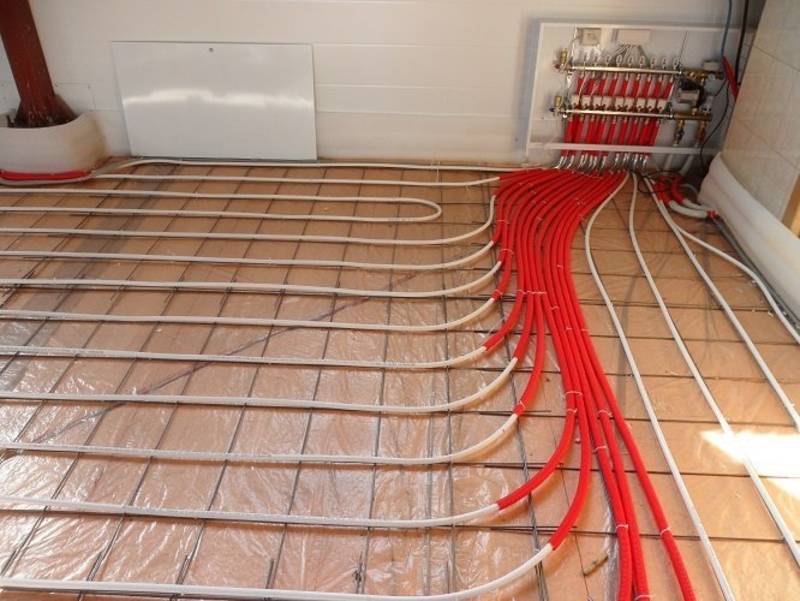

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Определение необходимой мощности газового котла.

При выборе котла основным критерием является его мощность. Ее выбирают в зависимости от отапливаемой площади и тепловых потерь. Поэтому нужно сделать тепловой расчет. Но для этого нужен специалист, умеющий это делать. Но при выборе котла пользуются еще примерно такими параметрами. Теплопотери 1м2 площади дома принимают за 100 Вт, если помещение не находится рядом с неотапливаемыми помещениями. Высота до потолка не более 3 м. и нету много окон. Если в комнате есть 2 или более окна и она угловая, то на 1 м2 нужно принимать расходы 150 Вт.

1. Нужно обязательно обратиться к хорошему специалисту для проведения проектных расчетов системы.

2. Хорошо также иметь дизайнерский проект размещения элементов в помещении, при проектировании системы «теплый пол». Это вам значительно сэкономит средства, потому что в местах, где планируете поставить мебель с низкими ножками, и она будет занимать большую площадь, не надо будет класть теплоизоляционную подложку, а также прокладывать трубы. Под ванной, где от теплого пола пользы никакой не будет. В таком случае для регионов, где низкая температура нужно вычислить, хватит ли обогреваемой площади системы теплого пола для обогрева этого помещения, или нужно дополнительно установить еще и другие отопительные приборы.

3. При использовании настенного котла для отопления дома теплым полом, также следует учитывать и гидравлическую нагрузку на насос котла, потому что в таких котлах, насос устанавливают стандартный, и может быть так, что для тепловой нагрузки котла, насоса хватает, а за гидравлическими показателями, этого насоса мало.

4. Также при использовании напольных и настенных котлов, которые работают в высокотемпературном режиме (до 90°С), нужно применять специальные устройства которые снижают температуру теплоносителя.

Преимущества и недостатки решения

Плюсы подключения теплого пола к газовому котлу:

  • экономичность потребления энергоносителя;
  • надежность схемы;
  • доступность для самостоятельного монтажа;
  • эффективность работы.
  • внедрение газового оборудования подразумевает предварительное согласование в Госгортехнадзоре;
  • при несоблюдении технологии установки велик риск протечки газа;
  • монтаж напольного котла сопровождается обустройством отдельного помещения под него.

Потенциальная опасность использования данного оборудования уменьшится, если установить датчики, благодаря которым поступление топлива перекрывается в случае утечки или недостаточной вентиляции.

Классификация газовых котлов

Существует множество разработок газовых котлов. Они условно делятся на группы по различным признакам.

По способу установки котлы бывают:

  1. Напольные. Устанавливаются на пол, не создают нагрузки на стены (что очень существенно для каркасных домов), имеют довольно крупные габариты и используются для обогрева домов большой площади.
  2. Настенные. Навешиваются на стены, от которых для этого потребуется соответствующая прочность, учитывая вес котла. Служат для отопительных систем небольших домов (до 200 кв. м., некоторые источники указывают более высокие значения — до 350 кв. м.).

По количеству контуров:

  1. Одноконтурные. Служат только для обслуживания одной линии отопления.
  2. Двухконтурные. Работают одновременно как источник питания для отопительной системы и для нагрева горячей воды для бытовых нужд. При этом обычно работать одновременно в обоих режимах устройство не может, когда идет нагрев ГВС, происходит отключение отопления.

По материалу теплообменника:

  1. Сталь. Наиболее простой и относительно дешевый материал. Имеет довольно средние показатели по долговечности службы, поскольку быстро наступает температурная усталость металла и появляются трещины. Кроме того, материал подвержен коррозии, хоть производители и предпринимают попытки нейтрализовать ее действие при помощи нанесения различных покрытий.
  2. Нержавеющая сталь. Довольно дорогой вариант, реже встречающийся в продаже. Имеет неплохие показатели, сочетает в себе все наилучшие свойства чугунных и стальных устройств.
  3. Чугун. Высокая устойчивость к коррозии, прочность и долговечность — определяющие качества устройства. Тем не менее необходимо тщательно следить за равномерностью нагрева, иначе материал с разной температурой соседних участков может треснуть. Кроме того, минусом является обычная хрупкость чугуна.
  4. Медь. В основном этот вариант реализован в настенных котлах. Стойкость к коррозии, небольшой вес, малая инерция котла, дающая возможность быстрого и гибкого регулирования режима работы.

По типу камеры сгорания (топки):

Открытая. Горение происходит с использованием воздуха, поступающего извне по специальным каналам — естественной тяги. Устройство с таким типом топки нуждается в свободном доступе воздуха и отдельном помещении. Стоимость такого котла намного ниже, чем у образцов с закрытой топкой.

Закрытая (турбированный котел). Более дорогие и удобные типы котлов

Могут быть использованы без размещения в отдельном помещении, что важно для каркасных домов, где площадь не так велика.

Для удаления дыма используется вертикальный дымоход, хотя возможен и горизонтальный метод с использованием вентилятора, который заодно и подает свежий воздух, необходимый для горения.

Внимание! Принудительный поток воздуха для более интенсивного горения — турбирование — является одной из функций всех новых моделей газовых котлов

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

  1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
  2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
  3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
  4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

  1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
  2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
  3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Указания по монтажу теплых полов

Если вы утрясли все вопросы, касающиеся укладки «пирога» и выбора схемы подключения, можно переходить к заливке нагревательных плит. Для начала выясните необходимую тепловую мощность контуров, диаметр и расстояние между трубами, пользуясь нашей инструкцией.

Перед монтажом выровняйте поверхность и тщательно уберите мусор. При устройстве стяжки на грунте подготовьте утрамбованную песчаную подушку или подбетонку толщиной 4 см. Технология заливки монолитного теплого пола выглядит так:

  1. Выполните гидроизоляцию из полотен пленки, раскладываемых по всей площади комнаты с нахлестом 100—150 мм. Стыки качественно проклейте скотчем, по краям сделайте напуски на стены высотой до уровня будущего чистого пола.
  2. Нижнюю часть стен, контактирующую со стяжкой, оклейте демпферной лентой по всему периметру, как показано на фото. Напуск гидроизоляционной пленки должен остаться сверху полосы.
  3. Плотно уложите теплоизоляционные плиты впритык друг к другу. Раскатывая бухту и выпрямляя трубу, разложите петли греющих контуров с нужным шагом. Фиксация трубопровода к утеплителю производится пластиковыми скобами с интервалом 35—40 см.
  4. Выведите концы петель к месту подключения – коллектору или магистралям радиаторного отопления. Перед окончательной сборкой схемы контур заполните водой, выгоните воздух и проверьте герметичность давлением 3—4 Бар.

Оставив петли наполненными водой (чтобы не всплывали и не сминались под весом бетона), сделайте цементно-песчаный раствор из готовой сухой смеси для полов и залейте стяжку. Продолжайте работы спустя примерно 4 недели – столько требуется для полного затвердевания. Технология монтажа настильной системы теплого пола без цементной стяжки подробно описывается в другой нашей публикации.

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием

Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

  1. Подготовленное основание;
  2. Стяжка (5 см);
  3. Теплоизолятор (5 см);
  4. Трубы (2 см);
  5. Стяжка (4 см);
  6. Напольное покрытие (2 см).

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2 этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Монтаж коллектора

Коллектор должен содержать количество выходов, достаточное для подключения всех контуров.

То же самое касается возвратного коллектора. В самом простом варианте он содержит в своем составе только клапаны, необходимые для одностороннего тока воды.

Наличие сервоприводов позволяет осуществлять открытие или закрытие клапанов.

Термостат дает возможность задать определенную температуру и подвергать ее регулировке. Он связан с клапанами при помощи контроллеров и выведен в доступное для пользователей системой место.

Размещать термостат необходимо в удалении от сквозняков, холодных или горячих потоков воздуха для адекватной передачи информации.

Устанавливается коллектор на высоте 50 см на настенный кронштейн или в специальный ящик, вмонтированный в стену. Трубы входят в угловой фиксатор и закрепляются при помощи евроконусов.

Для установки термостата понадобится кабель длиной 1.5-3 м и наличие розетки рядом с его месторасположением.

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.

На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Монтаж системы «теплый пол» от отопления

Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.

Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.

На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.

Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.

Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.

Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.

Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:

  • В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
  • В средней полосе России достаточно расположить витки с шагом 0,15 метра.
  • В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
  • В центральной части помещения можно выдерживать промежуток 0,2 метра.
  • Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
  • Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.

Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.

Подключение к отопительной системе

Комфортность теплых полов, создающих равномерный тепловой фон во всем объеме, сложно переоценить. Особую актуальность они приобретают в автономных жилых сооружениях, находят применение даже в квартирах, где есть возможность обустроить локальное нагревательное оборудование, так как подключение водяного теплого пола к системе отопления, идущей от центральной котельной, запрещается по нескольким причинам:

  • невысокое качество носителя тепла;
  • подверженность труб воздействию значительного гидравлического сопротивления;
  • риск получения разрушений элементов системы от гидроударов.

Использование собственной системы отопления предполагает наличие смесительного узла, понижающего температуру теплоносителя, поскольку при обогреве дома жидкость нагревается до 75 ÷ 90°С, а для пола допускается ≤ 50°С.

Статья по теме: Дизайн участка 8 соток. Фото

Коллектор — подключение теплого пола к системе отопления

Последовательность работ включает несколько этапов:

  1. Одновременно с датчиком на входной трубе надежно фиксируется циркуляционный насос.
  2. Смесительный клапан (предпочтительнее трехходовой) присоединяется к теплой трубе отопительной системы.
  3. Выход обратного клапана, устанавливаемого на выходной трубе, подсоединяется соответственно к обратной трубе отопления с отводом, ведущим к смесительному клапану.

Подключение теплого пола от котла отопления

В том случае, когда нет возможности подключения своими руками теплых водяных полов от батареи центрального отопления, можно приобрести котел отопления. Такое устройство стоит достаточно дорого, но дает возможность создать индивидуальную отопительную систему. Такой вариант получается более выгодным в процессе эксплуатации, даже при самом дорогом топливе.

Монтажные работы по обустройству теплого водяного пола от котла проводятся по той же схеме, что и в случае с центральным отоплением. Сохраняется также последовательность действий, кроме того, что коллектор подключается не к стояку, а к котлу отопления.

Подключение системы «теплый пол» к котлу нельзя назвать сложным, работу может выполнить домашний мастер без привлечения профессионалов. На подающей трубе устанавливают группу безопасности и подводят трубу от котла к коллекторному узлу, к которому уже подключен водяной контур. На обратной трубе монтируют расширительный бак и насос для принудительной циркуляции теплоносителя.

Водяной теплый пол в квартире может подключаться к центральному отоплению или котлу. Каждому варианту свойственны свои плюсы и минусы. Эффективность теплого пола от центрального отопления определяется работой котельной, затраты в этом случае довольно высокие. Котел отопления и его установка стоит дорого, но при этом дальнейшие платежи за отопление существенно снижаются.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации

И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования. Вмешиваться в центральную систему отопления запрещено

Вмешиваться в центральную систему отопления запрещено

Как энергетическая компания может узнать о несанкционированной врезке?

  1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
  2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
  3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
  4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
