Садовый измельчитель веток: три варианта конструкции своими руками

Устройство и принцип работы садового измельчителя

Садовые измельчители существенно облегчают процесс ухода за участком. При описании механизма, помимо привычного названия, встречаются еще и синонимы – чиппер или шредер. Они обладают достаточно простой конструкцией. Основные составляющие механизма:

  • рабочий вал, оснащенный ножами;
  • мотор;
  • приемный короб;
  • металлическая рама с защитным кожухом;
  • в отдельных моделях предусмотрен бункер для измельченной органики;
  • сито, регулирующее фракцию щепы;
  • проталкиватель .

Помимо основных элементов, существует множество других мелких деталей. Для удобного перемещения вся конструкция базируется на двухколесной основе. Принцип работы садового измельчителя заключается в следующем:

  • Цепь или ремень служат передаточным звеном для движения вала за счет вращения мотора.
  • В этот момент ветви или другие отходы подаются в приемный короб.
  • Ножи рабочего вала измельчают внесенный растительный материал.

Полученное сырье можно отправлять на компост. Работа измельчителя садового сродни действию мясорубки.

Замечание! Переработка отходов, особенно твердых, проводится с мерами предосторожности. Кожаные перчатки и очки – обязательные средства индивидуальной защиты

Конструкция измельчителя для веток и травы

Назначение агрегата – быстро и безопасно измельчать растительный мусор. Основную функцию выполняет режущий блок. Ножи в движение приводит двигатель напрямую или посредством ременной передачи. Узлы устанавливают на устойчивую раму. Движущие элементы закрывают кожухом. Для подачи сучьев и выгрузки щепок делают два отделения.

Металлическая рама

Самодельному шредеру с мощным электрическим или бензиновым мотором нужен устойчивый прочный остов с местом для установки движка и прямоугольной опоры для режущего блока.

Для изготовления рамы шредера используют:

  • профильную трубу на 25;
  • уголок на 30;
  • швеллер.

Крепежные элементы:

  • уши под мотор,
  • гайки,
  • шпильки.

Двигатель

Полная автономность, работа в любом месте сада, независимость от розетки − преимущества бензинового движка. На самодельный шредер для переработки веток, помидорной ботвы, травы ставят мотор от мотокультиватора, мотоблока мощностью 6 л. с. Его переставляют с одного агрегата на другой.

Нужен редуктор, обеспечивающий поворот на 90°, если у бензинового мотора вал горизонтальный, а у измельчителя вертикальный.

Расходы на электроэнергию ниже, чем на бензин, поэтому если на участке есть сеть, на агрегат ставят электромотор. Чтобы рубить ветки толщиной 2-3 см достаточно 3-х фазного электродвигателя на 2200-3500 Вт. Делая маломощную траворезку, берут движки от бытовых устройств. Их снимают со стиральных машин, пылесосов.

Ножи

Толщина перерабатываемых измельчителем веток зависит от устройства режущего блока. В самодельных конструкциях реализуют несколько вариантов:

  • для измельчения сучьев диаметром 7-8 см на вал устанавливают несколько фрез;
  • режущий блок молоткового типа для перемалывания тонких прутьев;
  • универсальный режущий механизм делают из 15-30 дисковых пил, насаженных на вал;
  • ножи от заводской садовой техники – кусторезов, газонокосилок;
  • измельчать траву − триммерная леска;
  • дробилка для пней из рубанка;
  • два вала с 3-4 стальными ножами для перерубания веток кустарников, деревьев.

Самодельные ножи делают из рессор.

Защитный кожух

Чтобы стружки не разлетались по сторонам, нужен защитный кожух. Его делают из листовой стали толщиной не менее 1,5 мм. Жесть для этой цели не подходит. При активной эксплуатации измельчителя она быстро деформируется от сильных ударов щепок.

Емкость для приема опилок

Для сбора мелкого мусора приспосабливают старые хозяйственные мешки, коробки, ведра, баки. Для мощных агрегатов бункер сваривают из стальных листов, клепают из оцинковки.

Электрические провода и кнопка пуск/стоп

Для включения, выключения самодельного агрегата используют кнопочный пост, рассчитанный на соответствующий ток. Его назначение:

  • отключение, включение электрооборудования;
  • изменение направления вращения (реверс).

Для подключения движка к трехфазной сети нужен пятижильный гибкий медный кабель в двойной изоляции, для однофазной бытовой сети достаточно трехжильного.

Обзор популярных моделей

В таблице представлены популярные модели шредеров и их стоимость.

Отдельные модели обладают сложным устройством

ИзображениеМоделиСтоимость, руб.
Black Decker GS240012400
Bosh AXT 25 D24880
Champion SH 2506400
Makita UD 250014000
Elitech ИВС 240010050
Redverg RD – GS 2408100

Чтобы выбрать подходящую модель, необходимо определить какие виды работ требуются для конкретного участка. Для удаления травы, небольших побегов и веток подойдет устройство с небольшой мощностью. К моделям средней мощности можно отнести изделия фирмы Викинг.

Качественные модели отличаются простотой в эксплуатации

Если сад больших размеров, то стоит подобрать более мощный аппарат, например, марки Бош.

Комбинированная модель садового измельчителя

Фрезерный механизм подобного агрегата способен перемалывать крупные ветви, затягивая их внутрь. Чтобы получать переработанное сырье разных форм нужно приобрести измельчитель с опцией регулировки скорости режущего блока. Оптимальным вариантом считается аппарат с двумя отверстиями для более мягких отходов и для твердых веток. В электрических конструкциях должна быть предусмотрена блокировка для скачков напряжения.

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

  • бункера;
  • привода;
  • измельчительного механизма;
  • металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

  • бункером для измельченного органического мусора;
  • проталкивателем;
  • ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

  • фрезерный, для переработки твердой древесины;
  • ножевой универсальный;
  • валковый, для перемалывания тонких веток деревьев и кустарников;
  • с вращающимися турбинами для измельчения толстых веток;
  • молотковый, для утилизации тонких веток;
  • триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Главные преимущества самодельных садовых измельчителей

Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.

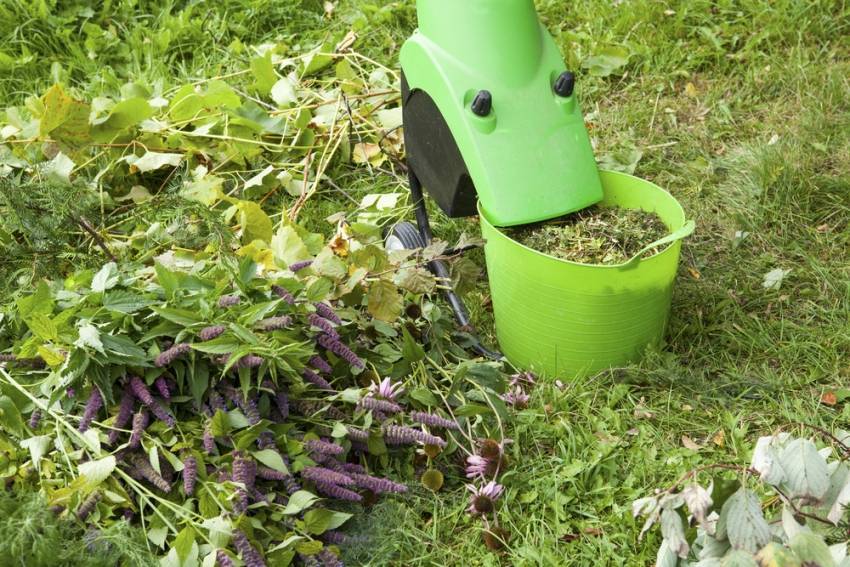

В качестве емкости для сбора щепы можно использовать обычное ведро

Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.

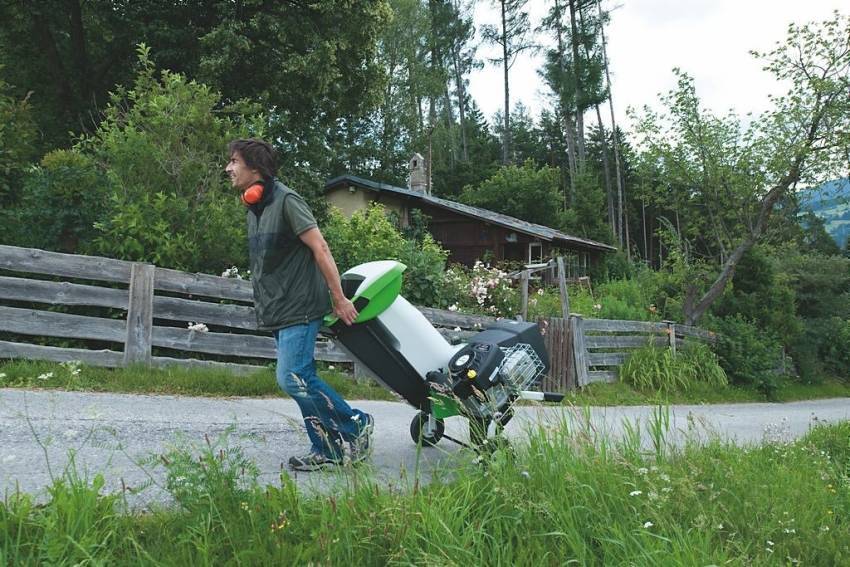

Для легкого перемещения измельчители могут оборудоваться колесами

Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.

Классификация

Дробилки классифицируются по технологии измельчения/дробления:

  • Щековые. Состоят из подвижной и неподвижной щеки, расположенные друг к другу клинообразно, причем узкая часть клина должна соответствовать параметрам полуфабрикатов из дерева, которые планируется изготавливать. Подвижная щека давит на древесину, которая, засыпается сверху в дробилку приближая её к щеке, неподвижной в процессе работы. Под давлением древесина разрушается до такого же размера, как узкая часть щеки, после чего осыпается.

  • Ударно-валковые. В таких машинах в приемное отделение, засыпается древесина, ударяется при работе об вращающиеся друг к другу валки, разрушается и высыпается из выходного отверстия.
  • Конусные. Представляют собой стакан и движущийся конусообразный палец. Древесина засыпается в стакан, конусообразный палец входит в стакан ломает сырье, а при выходе разрушает его до нужных размеров и осыпает.
  • Барабанные. Оборудование состоит из барабана куда поступает древесина. При включении оборудования сырье разрушается от удара друг об друга, когда барабан доводится до необходимой скорости.
  • Роликовые. Состоят из ролика и чаши, ролик раскручивается, постепенно приближаясь к чаше, сырье измельчается, попадая между чашей и роликом.
  • Молотковые. Состоят из, закрепленных на роторе молотках. Сверху засыпается сырье при вращении ротора разбивается на мелкие части молотками и осыпается.

Дробилку для дерева можно классифицировать по размерам измельчения древесины:

Технологическая щепа. Для технологической щепы существует государственный стандарт, который отражает требования к конечному результату, а именно размеры щепы, качество, массовую долю остатков в процентах на ситах с различным диаметром и поддоне.
Специальная стружка

Важное значение отводится параметрам настройки машины, ведь от этого зависит размер стружки, которая используется при изготовлении древесно-стружечных плит.
Древесная измельченная фракция. К ней относится древесная мука, древесная пыль и другая измельченная фракция из дерева, которые используются при производстве линолеума, линкруста, стекла и другой готовой продукции.

Из каких приборов можно сделать измельчитель своими руками

Для изготовления измельчителя для веток своими руками потребуется металл для станины, бункера для стружки и защитного кожуха, мотор (обычно используется от мотоблока или стандартный электрический двигатель), режущий механизм и метизы для сборки.

Болгарка

Измельчитель веток из болгарки по своей конструкции является самым простым. Для его сборки понадобится:

  • аппарат для сварки;
  • металл и уголок;
  • оцинкованная выварка или куб;
  • метизы (болты с гайками, шайбы, хомуты);
  • ножи и втулки.

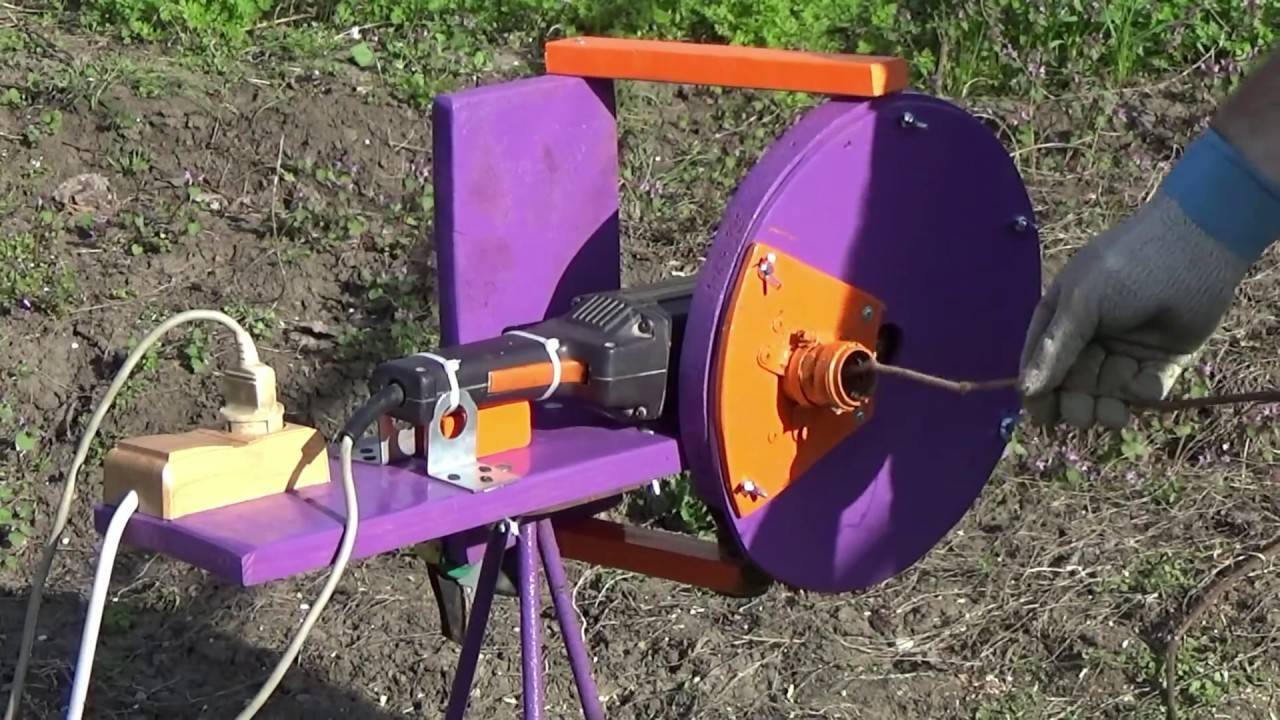

Готовый самодельный измельчитель из болгарки

Алгоритм сборки следующий:

  • Шаг 1. Изготовление станины из металлического уголка. По форме она будет напоминать табуретку.
  • Шаг 2. Установка бункера для подачи веток или ботвы. Выварка или куб монтируется на верхнюю часть станины, в ее дне прорезается отверстие для установки вала.
  • Шаг 3. Монтаж рукава для выброса опилок. Для этого внизу выварки прорезается отверстие, куда устанавливается специальный рукав.
  • Шаг 4. Установка болгарки. Она монтируется под вываркой на специальный вал и закрепляется метизами. На саму болгарку фиксируются ножи (это может быть стандартный нож, а может быть самодельно изготовленный из автомобильной рессоры). После этого болгарку можно включать в сеть и использовать в качестве измельчителя.


Простейшая схема дробилки из болгарки

Стиральная машина

Измельчитель из стиральной машины своими руками будет не слишком мощным, его можно будет применять только для утилизации травы, тонких ветвей, ботвы растений. Зато он прост в изготовлении. Как и в предыдущем случае при сооружении агрегата необходимо сварить станину, а на нее установить саму стиральную машину. В корпусе следует сделать отверстие для удаления опилок. Сам же каркас будет использоваться как бункер для веток и травы.

Далее к нижнему отверстию нужно смонтировать рукав для удаления опилок и щепы. Под корпусом следует установить режущий механизм. Ножи рекомендуется изготавливать из автомобильных рессор. По своему внешнему виду они похожи на ножи в блендере, но только размер их существенно больше. Устанавливаются ножи на втулку, которая с помощью ременной передачи соединяется с электродвигателем.

Монтаж режущего механизм является завершающим этапом. После него измельчитель можно включать и использовать в работе.

Рекомендуем посмотреть видео о том, как соорудить дробилку для веток своими руками.

Мотоблок

Алгоритм сборки похож на изготовление агрегата на базе болгарки или стиральной машины. В первую очередь так же варится станина, которая устанавливается на мотоблок. На нее устанавливается бункер, куда впоследствии будут помещаться ветки. Оттуда же через специальный рукав будут удаляться опилки и щепа.

Принцип работы аналогичен: мощность двигателя будет передаваться на вал с режущим механизмом через ременную передачу.

Мотоблок, как правило, бензиновый, поэтому для его работы необходимо топливо, масло и грамотное техническое обслуживание. Кроме того, данный вариант позволяет использовать мотоблок не только для измельчения веток, но и для других садово-огородных работ.

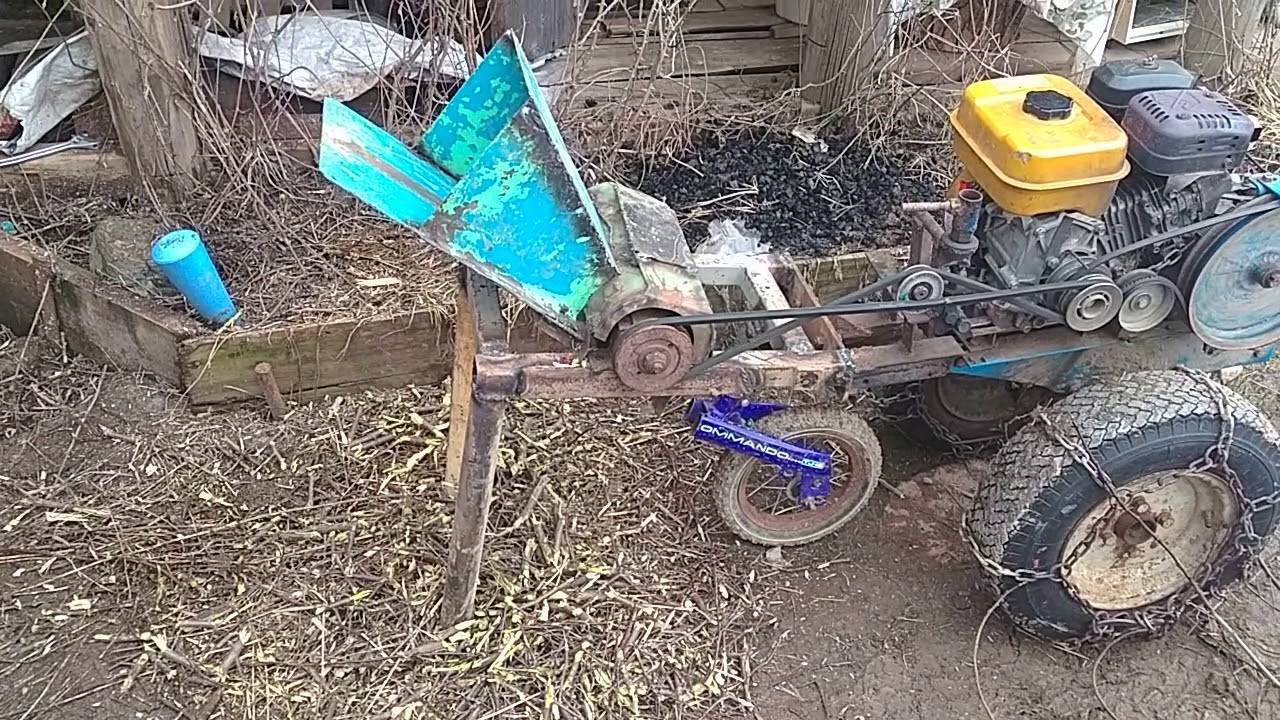

Веткодробилка, сооруженная из мотоблока

Другая техника

В качестве основы для измельчителя можно использовать и другие агрегаты:

  • Перфоратор и схожие по конструкции инструменты. Алгоритм сборки в этом случае будет аналогичен изготовлению устройства из болгарки.
  • Пылесос. Сборка — как при использовании стиральной машинки.
  • Погружной насос. Главное условие – наличие вала отбора мощности, через который она будет передаваться на вал с режущим механизмом.

При работе с измельчителем необходимо соблюдать правила техники безопасности:

  • накрыть устройство защитным кожухом для того, чтобы избежать травм вылетающими ветками и травой;
  • носить защитные очки во время работы;
  • избегать повышенной влажности в процессе эксплуатации, особенно, если измельчитель изготовлен из электроприбора;
  • давать отдыхать устройству, в этом случае агрегат прослужит дольше.

Измельчитель с двумя валами

Каркас изготавливается так же, как и для измельчителя с дисковыми пилами. Расстояние между поперечными трубами следует рассчитать так, чтобы поместился барабан.

  • Вал для барабана измельчительного аппарата берётся исходя из комплектации лезвий: при использовании четырёх лезвий заготовка имеет квадратную форму, если три – то круглую.
  • Кончики квадратной обтачивают до круглых так, чтобы они вместились в подшипники. На круглой заготовке для крепления ножей делают 3 плоских среза.
  • Для изготовления лезвий допустимо использовать рессору автомобиля, отрезав от неё куски нужного размера, заточив и сделав отверстия для крепления болтами.
  • Приложив лезвия к валу, пометьте точки крепления, высверлите в них отверстия и нарежьте резьбу.
  • Для барабана нужны две пластины металла, которые послужат стенками. В них необходимо проделать отверстия для подшипников. Прорезывание отверстий может оказаться сложным для самостоятельного исполнения, в этом случае лучше обратиться в мастерскую.
  • После изготовления вставляются подшипники.
  • Накладки на металлические стенки закрепляются болтами.
  • Валы с лезвиями вставляются в подшипники и закрепляются.
  • Стенки соединяются с помощью металлических шпилек и фиксируются гайками.
  • Приёмный отсек изготавливается из металлических листов. Из него вырезаются четыре трапеции. Кромку самой узкой стороны загибают на пять сантиметров: три заготовки в одну сторону, и одну в противоположную. Раструб собирается с помощью сварки или заклёпок.
  • На отогнутом крае высверливаются крепёжные отверстия.
  • По окончании сбора барабана, на валы одевают шестерёнки. Они обеспечивают синхронное вращение вала с ножами, приводящегося в движение двигателем.
  • Конструкция устанавливается на раме и закрепляется с помощью болтов.
  • Все внутренние детали закрываются защитным каркасом, для предотвращения попадания в него мелких частиц древесины.

Этот аппарат характеризуется высокой мощностью, и идеально подходит для переработки толстых веток.

Независимо от вида конструкции в любом случае не стоит пренебрегать защитными мерами. Нельзя засовывать руки в раструб приёмника и пытаться поправлять в нём ветви во время работы. Нелишними будут защитные очки, предотвращающие попадание мелкого мусора и опилок в глаза. Если поддерживать измельчитель в чистоте, то он будет пригодным для измельчения плодов. Следите за тем, чтобы в измельчитель не попадали посторонние предметы, такие как стекло, пластиковые изделия, бумага или камни, они могут привести к повреждению ножей или забить их, застопорив вращение.

Нельзя сказать, что устройство выйдет совсем без затрат, но в сравнении со стоимостью магазинных вариантов, он будет достаточно экономичным. Многие детали к нему можно найти в собственных запасах или обратившись в пункт приёма металла. Кроме того, такой аппарат не потребует ремонта в специальном сервисе, все поломки и текущий ремонт можно осуществлять самостоятельно, без труда разбирая и собирая его.

Как работает инструмент

Все измельчители (или измельчители) предназначены для резки ветвей, травы, листьев, овощей, бумаги. Для работы такого агрегата вам нужен мотор, ножи, основание, на котором все это держится, какая-то область, отверстие для кормления травы и ветвей, контейнер или просто отверстие, где уже измельчено сырье для компоста.

Шредеры работают на электрических или бензиновых двигателях. Устройство на бензине, более мощный двигатель, может обрабатывать даже ветви толщиной 5 см, работать дольше, больше, его можно передвигать по площадке (это может быть тяжело), ​​это не зависит от электрической розетки. Но его нужно позаботиться, его нужно заполнить, кроме того, он создает шум и загрязняет воздух.

Электродвигатель считается экологически чистым, он не портит воздух, он делает меньше шума, намного легче, чем бензин, но несколько менее мощный. Измельчитель на электрической тяге не будет обрезать ветвь толщиной 4 см, она обречена на работу неподвижно возле выхода и страдает от скачков напряжения. Но летние жители обычно предпочитают это. Его мощности вполне достаточно для работы на небольшом участке, если это не огромный сад в несколько гектаров.

Фактически, режущая часть имеет разную сложность. Самая простая версия. нож с тремя лезвиями, более сложный. измельчитель со всей системой разных ножей и, возможно, мощное оборудование, в котором установлен механизм с винтами или даже турбиной. Каждый владелец может решить, насколько мощным инструментом он должен сократить ветки, травы и листья на сайте.

Если сравнивать с другими бытовыми приборами, то некоторые измельчители действуют как мясорубка. они рисуют и измельчают травы и веточки, бросают полученный продукт в блюдо или просто на пол, а другие разрезают на контейнеры, такие как кофемолки.

В весенний и осенний период на приусадебных участках появляется много мусора от деревьев, а также высохших растений. В основном садоводы используют переросшую ботву в качестве удобрений, при этом необходимо, чтобы остатки травы и веток перегнили. Для ускорения процесса разложения необходимо измельчить остатки, в связи с этим применяется измельчитель для веток. Данное приспособление поможет легко и безопасно справиться с поставленной задачей.

Виды применяемых режущих насадок

Самоделки, как и заводские агрегаты, оснащаются режущими насадками различных типов:

дисковыми (с тремя лезвиями);

фрезерными;

фрезерно-турбинными (универсальными).

Первая разновидность представляет собой плоские лезвия. Они при вращении перемалывают растительный мусор. Если приходится перерабатывать ветки, то такие лезвия быстро затупляются. Фрезерные ножи – это режущий вал в виде шестерней из дисковых пил. Они хорошо мельчат сухие отходы из веток и травы, а мокрые забивают фрезы. Фрезерно-турбинные режущие насадки способны справиться с толстыми и не высушенными ветками, но сделать их самостоятельно сложно.

Следует учитывать, что от устанавливаемых режущих насадок напрямую зависит степень переработки растительных отходов. На выходе получают куски веток от 10 см длиной либо стружку, труху.

Как сделать измельчитель веток своими руками: поэтапная инструкция

Порядок действия простой, сделать необходимо следующее:

  • подобрать чертеж;
  • приобрести или найти в саду, гараже, доме необходимые инструменты и материалы;
  • изготовить ножи;
  • соорудить кожух и куб для подачи веток или травы;
  • установить все устройства на станину.

Ищем чертеж или составляем его самостоятельно

Рекомендуется использовать готовые чертежи, но, при этом, корректировать их с учетом размеров имеющихся деталей. В первую очередь это касается двигателя, поскольку от его габаритов будут зависеть размеры станины и схема размещения всех агрегатов.

Простейшая схема веткодробилки

Примером чертежа того, как сделать садовый измельчитель своими руками на базе электродвигателя может быть несколько вариантов схем:

  • В интернете полно чертежей роторного устройства для утилизации веток. В качестве режущего механизма при этом, как правило, используются фрезы. Следует иметь в виду, что такой агрегат потребует достаточно мощного мотора, а фрезы будут расходным материалом, что удорожает его эксплуатацию. С другой стороны, такой измельчитель позволит утилизировать крупные ветки.
  • Самым технически сложным с точки зрения изготовления является двухвалковый шредер. Однако он будет и самым мощным. С его помощью можно утилизировать ветки до 8 см. толщиной. Изготовить такое устройство самостоятельно сложно, поэтому рекомендуется привлекать специалистов.

Подробный чертеж для сооружения устройства

Готовим инструменты и материалы

Изготовление самодельного измельчителя требует времени, материалов и инструментов. Некоторые комплектующие могут “ударить по карману” в случае, если их нет в наличии, и они будут покупными. Экономический смысл в самостоятельной сборке устройства будет при условии, если оно будет дешевле в несколько раз по сравнению с ценой в магазине.

Некоторые комплектующие для измельчителя

В первую очередь необходимо озаботиться двигателем. В зависимости от толщины перерабатываемых веток подбирается мощность мотора. Двигатель мощностью до 1,5 кВт позволяют утилизировать траву и ветки толщиной до 2 см. Но самые популярные устройства комплектуются мотором мощность в 3-4 кВт. Они перерабатывают ветки диаметром до 5 см.

Для передачи усилия с двигателя на вал с режущим механизмом потребуются, как минимум, 2 шкива и подшипника. Также может возникнуть потребность и в шестеренках. Оптимальная скорость вращения режущего механизма – 1500 оборотов в минуту. Она обеспечит необходимую производительность и длительный период эксплуатации двигателя.

Также потребуются ножи, о чем уже говорилось выше ножи. Можно использовать дисковые пилы или фрезы. А еще допустимо изготовить режущие элементы самостоятельно, например, из фуганка. Во втором случае производительность и качество работы агрегата оставит желать лучшего.

Для станины необходимы трубы, а для сварки кожуха и бункера для подачи веток — листы металла.

Изготовление станины

Двигатель, бункер и режущий механизм крепятся на станину. Это — сварная конструкция из труб или металлических уголков. Ее размеры определяются на основании чертежа. Для изготовления потребуется болгарка и сварочный аппарат. При работе со сваркой необходимо соблюдать правила техники безопасности и надевать защитные очки.

Станина — основа будущего агрегата

Изготовление режущего механизма

Режущий механизм представляет собой вал, на который монтируются ножи. В их качестве можно использовать диск от болгарки, фрезы, дисковые пилы. Можно изготовить ножи из автомобильной рессоры. Для этого придется их заточить.

Несколько вариантов режущих элементов

Сборка агрегата

Порядок действий:

  • Сбор режущего механизма. Ножи помещаются на вал, между ними прокладываются шайбы для того, чтобы исключить трение режущих элементов друг о друга. С обоих сторон вала ножи закрепляются гайками.
  • Монтаж режущего механизма на станину. Для этого в станине проделываются отверстия, а сам механизм крепится на нее с помощью гаек и болтов. Предварительно следует напрессовать подшипники на вал.
  • Установка электродвигателя и ременной или цепной передачи.
  • Монтаж защитного кожуха, бункера и рукава для выброса щепы.
  • Установка кнопки пуск/стоп.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
