Варианты расчета
При расчете тепловой мощности газового котла применяются такие способы,как:
- приближенная оценка «1 квт на 10м 2»,
- расчет на онлайн-калькуляторе,
- теоретический тепловой расчет,
- точный теплотехнический расчет с учетом измерений пирометром или телевизором.
Наиболее распространены следующие варианты расчета:
котла с одним контуром
Используется для типового дома стандартной конструкции с обычной термоизоляцией и стеклопакетами.
Применяется метод приближенной оценки по формуле «1 квт на 10м 2» с учетом региональных поправок на климатическую зону и запаса в 15-25 % на случай аномальных морозов или очень сильного ветра.
Если дом построен по уникальному проекту, например, имеет зимний сад, большую площадь остекления, второй свет и высокие потолки, то придется рассчитывать суммарные теплопотери онлайн-калькулятором или специальным программным обеспечением.
При этом учитываются перепад температур между улицей и внутренними помещениями, коэффициент рассеивания тепла и ряд других параметров.
котла с двумя контурами
Расчет мощности газового котла для дома, оснащенного контуром проточного водонагревателя, проводится точно так же, как и по предыдущему варианту, но добавляется коэффициент 1,2- 1, 4 в зависимости от оценочного расхода горячей воды. Он базируется на числе точек водоразбора и их типе. Максимальное потребление у душевой кабины и ванны, минимальное- у раковины для мыться рук и лица.
модели с бойлером
В этом случае у котла также есть второй контур, но он подключен не к водопроводу напрямую, а к накопительному водонагревателю, или бойлеру. Он эффективен при разовых больших расходах горячей воды, например, на принятие ванны.
Объем бойлера определяют из среднесуточного расхода горячей воды
- набор ванны— 8–9 л/мин,
- душевая кабина — 9 л/мин,
- раковина в ванной — 4 л/мин,
- кухонная мойка — 4 л/мин.
Мощность, необходимая для нагрева полученного количества воды, указана в паспорте бойлера выбранного объема. Ее добавляют к значению, рассчитанному для отопительного контура.
Как рассчитать мощность для электрокотлов
Электрические котлы используются для отопления нечасто. Основная причина в том, что электроэнергия сегодня слишком дорога, а максимальная мощность таких установок невысока. К тому же, возможны сбои и долговременные отключения электричества в сети.
Расчёт здесь можно произвести по той же формуле:
N котла = S х N уд. / 10,
после чего следует умножить полученный показатель на необходимые коэффициенты, о них мы уже писали.
Однако есть и другой, более точный в этом случае, метод. Укажем его.
Этот способ основывается на том, что первоначально берётся величина 40 Вт. Данная величина означает, что столько мощности без учёта дополнительных факторов необходимо для прогрева 1 м3. Далее расчёт ведётся так. Поскольку окна и двери являются источниками теплопотерь, то нужно прибавлять на каждое окно 100 Вт, а на дверь — 200 Вт.
На последнем этапе учитывают те же самые коэффициенты, о которых уже упоминалось выше.
Для примера рассчитаем таким способом мощность электрического котла, устанавливаемого в доме 80 м2 с высотой потолков 3 м, с пятью окнами и одной дверью.
N котла = 40х80х3+500+200=10300 Вт, или приближенно 10 кВт.
Если расчёт ведётся для квартиры на третьем этаже, необходимо полученную величину умножить, как уже говорилось, на понижающий коэффициент. Тогда N котла = 10х0.7=7 кВт.
Теперь поговорим о твердотопливных котлах.
Требования к показателю
Основное пожелание к главной характеристике оборудования — соответствие его мощности оптимальному значению для квартиры и имеющихся условий. Отклонение от него должно быть минимальным. Также предъявляются дополнительные требования в зависимости от величины расчетного значения:
- для приборов с P < 30 кВт необходимая высота потолков — больше 2,2 м;
- для аппаратов с P > 30 кВт высота помещений — не меньше 2,5 м;
- для нескольких агрегатов расстояние между ними и стеной — не менее 1 м, для 1 прибора между его передней частью и противоположной стеной также не меньше 1 м;
- его верхняя часть должна отстоять от потолка — на 0,7 м;
- ширина двери в помещении с отопительным прибором — не менее 0,8 м;
- стены, двери, перегородки в котельной должны быть огнестойкими и устойчивыми к пару и газам;
- площадь котельной с любым типом установки — не меньше 4 м² с сохранением обзора;
- помещение должно иметь раздельные выходы наружу для обеспечения отвода и притока воздуха с улицы;
Объем котельной прямо зависит от мощности обогревающего оборудования:
- для P <= 30 кВт — больше 7,5 м³;
- для P от 30 кВт до 80 кВт — до 15 м³;
- для P от 80 кВт до 200 кВт — свыше 15 м³.
Следует подбирать объем котельной.
Категорически не рекомендуется производить самостоятельное подключение оборудования.
Онлайн калькулятор теплопотерь дома
Утечка тепла происходит через всевозможные щели, во время проветривания, материалы, входящие в состав каждой конструкции дома (здесь имеется в виду сопротивление теплопередачи). Также, чтобы посчитать теплопотери, нужно знать разницу показаний домашнего и уличного термометра, обстановку с ветрами и солнечной радиацией, расположение здания относительно сторон света и различных водоемов.
Михаил Егоров
Специалист по системам отопления с 15-летним стажем
Задать вопрос
Предварительно перед принятием решения о покупке котельного оборудования, определением его мощности предпримите меры по снижению теплопотерь. Так не придется расходовать газ или твердое топливо для компенсационного отопления дома.
Самостоятельно произвести вычисления будет не просто и займет много времени. Здесь потребуется поиск таблиц с постоянными значениями и определение состава всех конструкций дома включая толщину каждого слоя. Это без учета различного рода неисправностей. Для программного вычисления введите название города для минусовых и желаемую температуру. Далее заполните пункты по разделам:
- Стены. Имеется вентилируемый зазор на фасаде, его общая площадь. Также учитываются состав и толщина каждого слоя несущих конструкций.
- Окна. Вид остекления, количество и размеры проемов.
- Потолок. Информация о том, что расположено над перекрытием, площадь, состав и толщина материалов.
- Пол. Аналогичные данные.
- Инфильтрация. Здесь нужна только общая площадь жилого пространства.
Калькулятор выдает приблизительные ориентировочные результаты, поэтому их рекомендуется все же проверять экспериментально. В программу невозможно ввести данные о полноценном состоянии конструкций. Например, по разным причинам внутри стен может образоваться конденсат, пол или потолок отсыревать периодически. А влага заметно увеличивает теплопроводность материалов.
Расчет мощности котла отопления по площади
Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.
Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.
Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.
Расчет мощности котла отопления по площади — самый простой способ
Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.
Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:
- 1,5-2,0 для северных регионов;
- 1,2-1,5 для подмосковных регионов;
- 1,0-1,2 для средней полосы;
- 0,7-0,9 для южных регионов.
Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).
Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…
Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:
- Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
- Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.
Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.
При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.
Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.
Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.
- Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
- Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
- Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
- Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.
Теперь результат округляем и получаем: 11Квт.
Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.
Какой запас производительности должен быть
Что касается двухконтурных котлов для отопления частного дома, то показатель лучше не уменьшать ниже 20-30%, ведь оборудование работает по принципу прироста ГВС. Как только потребителю понадобится горячая вода, то качественные манипуляции с отопительным контуром прекращаются. Чтобы обеспечить правильную работу с обеими системами, нужно выбирать котел для отопления дома с достаточно высокой производительностью.
Независимо от используемого топлива для работы оборудования с учетом погодных условий в регионах цифры зачастую варьируются от 15 до 25% от мощности
Только в редких случаях его нужно увеличивать, очень важно обращать внимание на самую низкую температуру зимой и степень утепления дома
Теплопотери в квартитре
Излишек мощности с превышением 40% будет возможен только при использовании бойлера косвенного нагрева, такая связка с котлом Viessmann Vitoplex 200 довольно практичная. Но не стоит забывать о том, что все расчеты производятся с учетом ситуации, любые показатели не должны “простаивать”, их в обязательном порядке нужно направить на определенную цель, в данной ситуации это нагрев горячей воды, восполнение потерь теплообмена или заполнение буферной емкости. В противном случае увеличение не будет рациональным и принесет одну из распространенных проблем в системе.
Радиаторное отопление
Многие источники рекомендуют при подборе отопительного котла принимать значение удельной мощности, потребляемой системой радиаторного отопления, на уровне 100 Вт на кв. м отапливаемой площади. Однако, этот расчет является весьма приблизительным и пользующийся такими данными домовладелец может попасть впросак, купив котел с недостаточной или, наоборот, неоправданно завышенной мощностью. На самом деле удельная мощность отопительной системы довольно ощутимо варьируется с изменением общей площади дома.
Эти данные основаны не на теоретических расчетах, а на статистическом анализе теплопотерь в реально существующих постройках, поэтому их применение на практике вполне оправдано. Как видно из графика, максимальное значение удельной мощности отопительной системы – 127 Вт/кв. м – соответствует самой малой величине отапливаемой площади – 100 – 150 кв. м. Для более просторных домов, площадь которых составляет от 400 до 500 кв. м, величина удельной отопительной мощности падает до 80 – 85 Вт/кв. м.
Объяснить эту закономерность можно на очень простом примере. Представьте себе дом, состоящий только из одного квадратного помещения площадью 1 кв. м и высотой 1 м. Суммарная площадь ограждающих поверхностей этого дома, через которые происходят потери тепла, составит 6 кв. м. Увеличим площадь нашего сооружения до 4 кв. м, оставив его квадратным в плане. Площадь ограждающих поверхностей – стен, пола и потолка – при этом увеличится до 16 кв. м. Таким образом, при увеличении площади в 4 раза площадь ограждающих конструкций выросла только в 2,67 раза. Разумеется, приведенные в примере рассуждения, как и данные, отображенные на графике, справедливы только для строений с рациональным контуром.

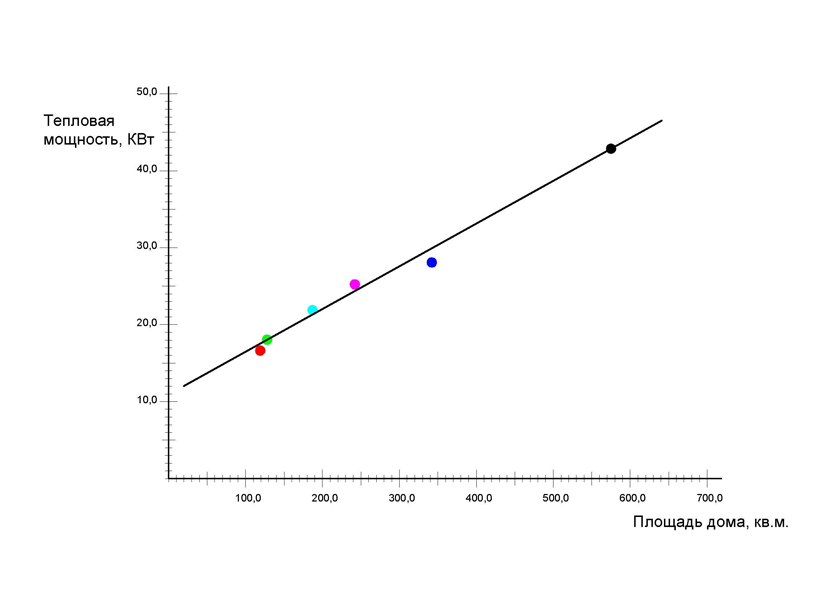

Усредненные значения мощности, потребляемой системами отопления в домах с различной площадью, показаны в табл. 1.
Водяной подогрев пола является более выгодным, чем электрический. Особенно заметной эта разница становится при устройстве «теплого пола» площадью свыше 10 кв. м. По понятным причинам мощность теплоотдачи внутрипольного отопления ограничена, ее максимальное значение обычно не превышает 50 Вт/кв. м. Поэтому подогрев пола не может выступать альтернативой основному радиаторному отоплению, он служит только его дополнением. Запитывать «теплый пол» от системы отопления нельзя, поскольку в теплый сезон она отключается, в то время как внутрипольный обогрев может эксплуатироваться в течение всего года, например, в ванной.
Чаще всего системы «теплый пол» сочетаются с напольными покрытиями из керамогранита, керамической плитки и тому подобных материалов, которые принято укладывать на кухнях и в санузлах. Благодаря высокой теплопроводности они являются холодными на ощупь, поэтому необходимость их подогрева напрашивается сама собой. С другой стороны, та же высокая теплопроводность делает работу системы «теплый пол» максимально эффективной. Поскольку указанные помещения всегда обеспечиваются горячей водой в первую очередь, целесообразнее всего запитывать «теплый пол» от контура рециркуляции ГВС. Среднестатистические данные о потребляемой подогревом пола мощности приведены в табл.1.
На что обратить внимание при выборе
В зависимости от производителя конструкция котлов и их технические характеристики могут отличаться. При подборе изделия необходимо учитывать ряд факторов. Это позволит выбрать установку с высокой эффективностью и экономичностью.
Вид топлива
Современные котельные установки могут работать как от централизованной системы газоснабжения, так и от баллонов. Во втором случае используется сжиженный пропан-бутан. Подключение отопления от баллонов возможно на объектах, где централизованная система газоснабжения отсутствует.
Следует учитывать, что котлы, предназначенные для подключения к газопроводу и баллонам, отличаются по своей конструкции. Некоторые производители выпускают модели, которые при необходимости можно переоборудовать с газообразного топлива на сжиженное и наоборот.
Мощность
Перед тем, как выбрать агрегат для отопления частного дома 200 кв. м, необходимо правильно рассчитать его мощностные характеристики.
После определения минимальной допустимой мощности установки необходимо учесть ряд факторов:
- Использование ГВС. Нагрев горячей воды требует дополнительных затрат тепловой энергии. Недостаток мощности не позволит одновременно прогревать помещение до комфортной температуры и осуществлять подачу горячего водоснабжения. В результате установка будет постоянно работать на максимальной мощности, что негативно повлияет на срок её эксплуатации.
- Наличие теплопотерь. При выборе изделий следует учитывать, утеплены ли стены, потолок и пол здания. Большие теплопотери требуют дополнительных затрат энергии. При отсутствии утепления следует остановить свой выбор агрегата для отопления дома 200 м2 на моделях с повышенным показателем мощности.
- Климатические условия. В зависимости от региона теплопотери в зимнее время года отличаются. Это необходимо учитывать при выборе.
Правильный расчет мощности газового котла на 200 кв. м обеспечит комфортную температуру в помещении независимо от погодных условий.
Стоимость
Цена котла для дома 200 квадратных метров отличается в зависимости от конструкции изделия, производителя, количества контуров и степени автоматизации.
Выбор модели осуществляется исходя из личных предпочтений владельцев помещения. Изделия зарубежных производителей отличаются более высокой ценой. Котлы отечественного производства имеют невысокую стоимость.
Учитывая технические характеристики котельной установки, удастся подобрать газовый котел с хорошим соотношением цены и качества.
Экономичность
Для снижения расхода топлива подбирают изделия с высоким коэффициентом полезного действия. Такие модели дают возможность максимально использовать тепловую энергию, образующуюся в результате горения газа. В зависимости от конструкции и оснащения котлы нагревают теплоноситель по-разному.
Некоторые владельцы помещений с целью экономия денежных средств устанавливают одновременно две котельные установки малой мощности в каскад.
Один котёл постоянно используется для приготовления горячего водоснабжения и отопления помещения. Второй подключается при сильном понижении температуры окружающей среды. Одновременное включение в систему двух моделей с небольшими мощностными показателями позволяет экономить потребляемое топливо.
Долговечность
На срок службы изделия влияет сфера использования и качество материалов, из которых изготовлены детали. Применение установки с недостаточной мощностью для отопления частного дома площадью 200 квадратных метров приведет к износу комплектующих.При выборе лучше отдать предпочтение котлам, изготовленным из материалов, устойчивых к коррозии. Это обеспечит бесперебойную работу установки и увеличит срок эксплуатации.
Безопасность
На рынке представлены модели с различной степенью автоматизации. Это минимизирует участие человека в работе котельного оборудования. При подборе установки необходимо учитывать особенности конструкции и приобретать дополнительное оснащение, соответствующее требованиям производителя.
Важно правильно смонтировать все узлы автоматики. Установка газового котельного оборудования проводится специалистами с высокой квалификацией и требует наличия разрешительной документации
Подключение и дальнейшее использование котлов возможно только в строгом соответствии с инструкцией по эксплуатации, предлагаемой производителем
Установка газового котельного оборудования проводится специалистами с высокой квалификацией и требует наличия разрешительной документации. Подключение и дальнейшее использование котлов возможно только в строгом соответствии с инструкцией по эксплуатации, предлагаемой производителем.
Как производить расчет мощности различных типов котлов
То, насколько эффективная отопительная система, будет в первую очередь зависеть от того, какого она типа. И, конечно же, на нее будет влиять правильность произведенных расчетов касаемо необходимой мощности отопительного котла. Если же такие расчеты покажут необъективные данные, то в скором будущем вас будут ждать неизбежные проблемы.
Если теплоотдача прибора будет меньше необходимого минимума, то в зимнее время в доме будет холодно. Если же его производительность будет излишней, то это не приведет ни к чему, кроме как к излишним затратам энергии, а следовательно, и ваших денег.
Дабы избежать подобных неприятностей, вам потребуются только знания касаемо того, как рассчитывается мощность котла. Также учтите тот факт, что существуют различные типы отопления, в зависимости от используемого топлива. Вот они:
- На твердом топливе.
- Электрические.
- На жидком топливе.
- Газовые.
При выборе той или иной системы люди зачастую основываются на особенностях конкретного региона, а также на стоимости оборудования.
Котлы на твердом топливе
Дабы рассчитать мощность котла на твердом топливе, вы должны учесть особенности, которые характерны для данного типа оборудования.
- Относительно низкая популярность.
- Потребность в дополнительном пространстве для того, чтобы хранить топливо.
- Доступность.
- Процедура эксплуатации проходит весьма экономично.
- Такие котлы могут функционировать автономно, по крайней мере, большая часть современных приборов предусматривает это.
Помимо этого, еще одним фактором, который нужно учесть, делая расчет мощности котла отопления, является то, что температура получается циклично. Иными словами, в помещении, отапливаемом такой системой, температура в течение дня может колебаться с зазором в 5 градусов.
Важно! Именно по этой причине твердотопливные котлы едва ли можно назвать наилучшими, а если есть возможность, то от их покупки лучше вообще отказаться. Но если такой возможности нет, у вас есть два способа того, как частично оградить себя от таких проблем
- Использовать теплоаккумуляторы, объем которых может достигать 10 метров кубических. Они подсоединяются к системе отопления и существенно сокращают теплопотери, что позитивно сказывается на затратах на отопление.
- Соорудить термобаллон, необходимый для контроля подачи воздуха. Благодаря ему время горения увеличивается, а количество топок, следовательно, снижается.
Благодаря всему этому необходимая вам производительность котла снижается. Также все это следует учесть при расчетах.
Электрические котлы
Все котлы, работающие на электрической энергии, отличаются следующими особенностями.
- Они компактны.
- Топливо для них – электричество – стоит дорого.
- Управлять ими крайне просто.
- При перебоях в сети возможны проблемы с их функционированием.
- Они экологически безопасны.
Собственно, это все, что вам нужно помнить при вычислении необходимой мощности для котла, работающего на электроэнергии.
Котлы на жидком топливе
А теперь поговорим о жидкотопливных котлах. В целом, они характеризуются следующими особенностями.
- Такие котлы не являются экологически безопасными.
- Для них используется весьма дорогостоящий тип топлива.
- Эксплуатация таких котлов отличается простотой и удобством.
- Еще одна особенность – повышенная пожаробезопасность.
- При их установке вы должны позаботиться о еще одном помещении, в котором в будущем будет храниться топливо.
На этом особенности жидкотопливных котлов закончились.
Газовые котлы
Последний тип котлов, о которых мы поговорим сегодня – это газовые приборы. Они в большинстве своем – наиболее оптимальный вариант при установке системы обогрева. Расчет мощности котлов отопления данного типа невозможно сделать, не учтя следующие его особенности.
- Эксплуатация таких котлов отличается простотой и удобством.
- Они экономичны.
- Они не требуют дополнительного места для того, чтобы хранить топливо.
- Стоимость самого топлива для них (газа) относительно невысокая.
- Наконец, их эксплуатация отличается повышенной безопасностью.
Все, с котлами мы более-менее разобрались, теперь порассуждаем о том, как вычислить мощность для радиаторов в отопительной системе.
Что будет, если неправильно рассчитать требуемую мощность
Если мощность твердотопливного котла отопления выбрана меньше расчетной, то котёл будет работать на пределе возможностей. И само собой, это неизбежно приведет к преждевременному его износу. В таком случае также стоит ожидать крайне медленный прогрев системы отопления, а также температуру в жилых помещениях ниже комфортной.
Мощность котла выше расчетной приводит к быстрому образованию сажи дымохода. Это чревато образованием конденсата в дымоходе, и как следствие еще более интенсивным оседанием сажи. В таких случаях приходится решать проблему с помощью различных распределителей и теплоаккумуляторов, что не является дешевым мероприятием. Следовательно, правильный выбор мощности поможет правильно определить стоимость котельной на начальных этапах. Если купить твердотопливный пиролизный котел в компании Котел52, то все основные вопросы отопления Вашего дома будут решены заблаговременно.
Расчет мощности газового котла в зависимости от площади
В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:
- 10 кВт на 100 кв.м;
- 15 кВт на 150 кв.м;
- 20 кВт на 200 кв.м.
Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.
По старым расчетам лучше не делать. Источник фото: porjati.ru
К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:
- атмосферные условия в местности;
- размер жилой постройки;
- коэффициент теплопроводности стены;
- фактическую теплоизоляцию здания;
- систему регулировки мощности газового котла;
- объем тепла, требуемый для ГВС.
Расчет одноконтурного котла отопления
Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.
Например, необходимо обогреть здание площадью 80 м2.
Расчет мощности газового котла отопления:
10*80/100*1.2 = 9.60 кВт.
В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.
Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.
Еще один способ расчета ОК котла
В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.
Он варьируется в кВт:
- 0.7 до 0.9 южные территории РФ;
- 1.0 до 1.2 центральные регионы РФ;
- 1.2 до 1.5 Московская область;
- 1.5 до 2.0 северные районы РФ.
Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10
Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:
Мо = 80*2/10 = 16 кВт
Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.
Как рассчитать мощность двухконтурного котла
Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:
10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).
В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт
Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:
- ванная комната – 8.0-9.0 л/мин;
- душевая установка – 9 л/мин;
- унитаз – 4.0 л/мин;
- смеситель в мойке – 4 л/мин.
В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.
Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.
Расчет мощности бойлера косвенного нагрева
Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.
Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.
Источник фото: coolandtheguide.com
Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:
- 100 л, Мо – 24кВт, 14 мин;
- 120 л, Мо – 24кВт,17 мин;
- 200 л, Мо – 24кВт, 28 мин.
При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.
